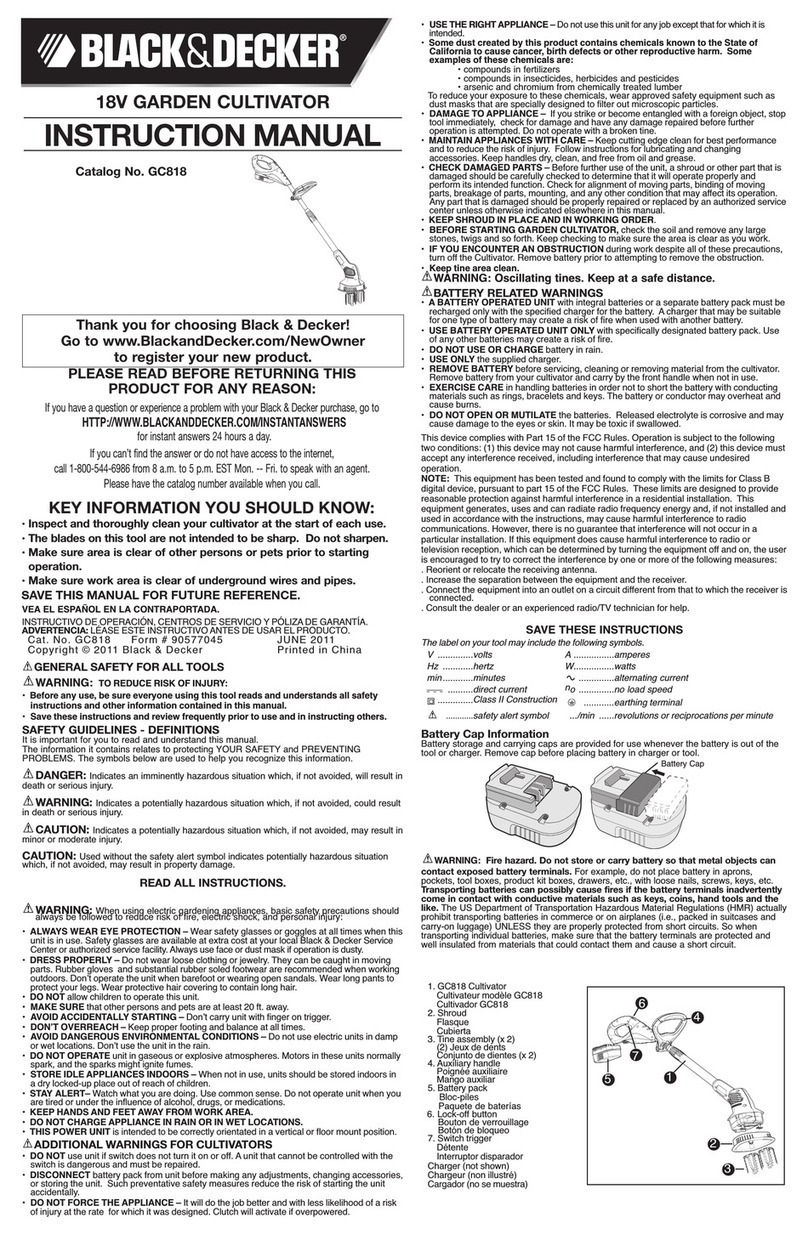

Black & decker Gc818 User manual

1. GC818 Cultivator

Cultivateur modèle GC818

Cultivador GC818

2. Shroud

Flasque

Cubierta

3. Tine assembly (x 2)

(2) Jeux de dents

Conjunto de dientes (x 2)

4. Auxiliary handle

Poignée auxiliaire

Mango auxiliar

5. Battery pack

Bloc-piles

Paquete de baterías

6. Lock-off button

Bouton de verrouillage

Botón de bloqueo

7. Switch trigger

Détente

Interruptor disparador

Charger (not shown)

Chargeur (non illustré)

Cargador (no se muestra)

VEA EL ESPAÑOL EN LA CONTRAPORTADA.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.

ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

INSTRUCTION MANUAL

Catalog No. GC818

1188

88VV

GGAA

AARR

RRDD

DDEE

EENN

CCUU

UULL

LLTT

TTII

IIVV

VVAA

AATT

TTOO

OORR

Cat. No. GC818 Form # 90520620-01 (NOV. ‘07)

KKEE

EEYY

YYII

IINN

NNFF

FFOO

OORR

RRMM

MMAA

AATT

TTII

IIOO

OONN

NNYY

YYOO

OOUU

UUSS

SSHH

HHOO

OOUU

UULL

LLDD

DDKK

KKNN

NNO

OOWW

WW::

• Inspect and thoroughly clean your cultivator at the start of each

use.

• The blades on this tool are not intended to be sharp. Do not

sharpen.

• Make sure area is clear of other persons or pets prior to starting

operation.

• Make sure work area is clear of underground wires and pipes.

BEFORE RETURNING THIS PRODUCT

FOR ANY REASON PLEASE CALL

1-800-544-6986

BEFORE YOU CALL, HAVE THE CATALOG No. AND DATE CODE AVAILABLE. IN MOST CASES, A

BLACK & DECKER REPRESENTATIVE CAN RESOLVE THE PROBLEM OVER THE PHONE. IF YOU

HAVE A SUGGESTION OR COMMENT, GIVE US A CALL. YOUR FEEDBACK IS VITAL TO

BLACK & DECKER.

THANK

HANK YOU

YOU FOR

FOR CHOOSING

CHOOSING B

BLACK

LACK &

DECKER

ECKER!

OWWW

WWW.B

.BLACKAND

LACKANDD

DECKER

ECKER.

.COM

COM/N

/NEW

EWO

OWNER

WNER

OREGISTER

YOUR NEW

NEW PRODUCT

PRODUCT.

GENERAL SAFETY FOR ALL TOOLS

WARNING: TO REDUCE RISK OF INJURY:

• Before any use, be sure everyone using this tool reads and understands all safety

instructions and other information contained in this manual.

• Save these instructions and review frequently prior to use and in instructing others.

SAFETY GUIDELINES - DEFINITIONS

It is important for you to read and understand this manual.

The information it contains relates to protecting YOUR SAFETY and PREVENTING

PROBLEMS. The symbols below are used to help you recognize this information.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in

death or serious injury.

WARNING: Indicates a potentially hazardous situation which, if not avoided, could result

in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in

minor or moderate injury.

CAUTION: Used without the safety alert symbol indicates potentially hazardous situation

which, if not avoided, may result in property damage.

WARNING: READ ALL INSTRUCTIONS.

When using electric gardening appliances, basic safety precautions should always be

followed to reduce risk of fire, electric shock, and personal injury:

• ALWAYS WEAR EYE PROTECTION – Wear safety glasses or goggles at all times when this

unit is in use. Safety glasses are available at extra cost at your local Black & Decker Service

Center or authorized service facility. Always use face or dust mask if operation is dusty.

• DRESS PROPERLY – Do not wear loose clothing or jewelry. They can be caught in moving

parts. Rubber gloves and substantial rubber soled footwear are recommended when working

outdoors. Don’t operate the unit when barefoot or wearing open sandals. Wear long pants to

protect your legs. Wear protective hair covering to contain long hair.

• DO NOT allow children to operate this unit.

• MAKE SURE that other persons and pets are at least 20 ft. away.

• AVOID ACCIDENTALLY STARTING – Don’t carry unit with finger on trigger.

• DON’T OVERREACH – Keep proper footing and balance at all times.

• AVOID DANGEROUS ENVIRONMENTAL CONDITIONS – Do not use electric units in damp

or wet locations. Don’t use the unit in the rain.

• DO NOT OPERATE unit in gaseous or explosive atmospheres. Motors in these units normally

spark, and the sparks might ignite fumes.

• STORE IDLE APPLIANCES INDOORS – When not in use, units should be stored indoors in

a dry locked-up place out of reach of children.

• STAY ALERT– Watch what you are doing. Use common sense. Do not operate unit when you

are tired or under the influence of alcohol, drugs, or medications.

• KEEP HANDS AND FEET AWAY FROM WORK AREA.

• DO NOT CHARGE APPLIANCE IN RAIN OR IN WET LOCATIONS.

• THIS POWER UNIT is intended to be correctly orientated in a vertical or floor mount position.

ADDITIONAL WARNINGS FOR CULTIVATORS

• DO NOT use unit if switch does not turn it on or off. A unit that cannot be controlled with the

switch is dangerous and must be repaired.

• DISCONNECT battery pack from unit before making any adjustments, changing accessories,

or storing the unit. Such preventative safety measures reduce the risk of starting the unit

accidentally.

• DO NOT FORCE THE APPLIANCE – It will do the job better and with less likelihood of a risk

of injury at the rate for which it was designed. Clutch will activate if overpowered.

• USE THE RIGHT APPLIANCE – Do not use this unit for any job except that for which it is

intended.

• Some dust created by this product contains chemicals known to the State of

California to cause cancer, birth defects or other reproductive harm. Some

examples of these chemicals are:

• compounds in fertilizers

• compounds in insecticides, herbicides and pesticides

• arsenic and chromium from chemically treated lumber

To reduce your exposure to these chemicals, wear approved safety equipment such as

dust masks that are specially designed to filter out microscopic particles.

• DAMAGE TO APPLIANCE – If you strike or become entangled with a foreign object, stop

tool immediately, check for damage and have any damage repaired before further

operation is attempted. Do not operate with a broken tine.

• MAINTAIN APPLIANCES WITH CARE – Keep cutting edge clean for best performance

and to reduce the risk of injury. Follow instructions for lubricating and changing

accessories. Keep handles dry, clean, and free from oil and grease.

• CHECK DAMAGED PARTS – Before further use of the unit, a shroud or other part that is

damaged should be carefully checked to determine that it will operate properly and

perform its intended function. Check for alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any other condition that may affect its operation.

Any part that is damaged should be properly repaired or replaced by an authorized service

center unless otherwise indicated elsewhere in this manual.

• KEEP SHROUD IN PLACE AND IN WORKING ORDER.

• BEFORE STARTING GARDEN CULTIVATOR, check the soil and remove any large

stones, twigs and so forth. Keep checking to make sure the area is clear as you work.

• IF YOU ENCOUNTER AN OBSTRUCTION during work despite all of these precautions,

turn off the Cultivator. Remove battery prior to attempting to remove the obstruction.

• Keep tine area clean.

WARNING: Oscillating tines. Keep at a safe distance.

BATTERY RELATED WARNINGS

• A BATTERY OPERATED UNIT with integral batteries or a separate battery pack must be

recharged only with the specified charger for the battery. A charger that may be suitable

for one type of battery may create a risk of fire when used with another battery.

• USE BATTERY OPERATED UNIT ONLY with specifically designated battery pack. Use

of any other batteries may create a risk of fire.

•DO NOT USE OR CHARGE battery in rain.

•USE ONLY the supplied charger.

•REMOVE BATTERY before servicing, cleaning or removing material from the cultivator.

Remove battery from your cultivator and carry by the front handle when not in use.

• EXERCISE CARE in handling batteries in order not to short the battery with conducting

materials such as rings, bracelets and keys. The battery or conductor may overheat and

cause burns.

• DO NOT OPEN OR MUTILATE the batteries. Released electrolyte is corrosive and may

cause damage to the eyes or skin. It may be toxic if swallowed

SAVE THESE INSTRUCTIONS

The label on your tool may include the following symbols.

V ..............volts A ................amperes

Hz ............hertz W................watts

min............minutes ..............alternating current

..........direct current no ..............no load speed

..............Class II Construction

............

earthing terminal

............safety alert symbol .../min ......revolutions or reciprocations per minute

Battery Cap Information

Battery storage and carrying caps are provided for use whenever the battery is out of the

tool or charger. Remove cap before placing battery in charger or tool.

WARNING: Do not store or carry battery so that metal objects can contact exposed

battery terminals. For example, do not place battery in aprons, pockets, tool boxes,

product kit boxes, drawers, etc. with loose nails, screws, keys, etc. without battery cap.

Transporting batteries can possibly cause fires if the battery terminals inadvertently come

in contact with conductive materials such as keys, coins, hand tools and the like. The US

Department of Transportation Hazardous Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes (i.e. packed in suitcases and carryon

luggage) UNLESS they are properly protected from short circuits. So when transporting

individual batteries, make sure that the battery terminals are protected and well insulated

from materials that could contact them and cause a short circuit.

Battery Cap

CHARGING THE BATTERY

1. Before using battery charger, read all instructions and cautionary markings on (1)

battery charger, (2) battery, and (3) product using battery.

2. CAUTION: To reduce the risk of injury, charge only Black & Decker Power Packs.

Other types of batteries may burst causing personal injury and damage.

3. Do not expose charger to rain or snow.

4. The charger is equipped with a red LED charging indicator light, located on the upper side

of the charger. The indicator light will come on when the battery is properly connected to

the charger and the power plug is inserted into the electrical outlet. The light will remain on,

so long as the unit is properly connected to the powered charging base. It is recommended

to store the unit on the charger during the operating seasons, with the charger plugged in,

to have the battery charged for the next use.

5. Use of an attachment not recommended or sold by Black & Decker may result in a risk of

fire, electric shock, or injury to persons.

6. To reduce risk of damage to electric plug and cord, pull by plug rather than cord when

disconnecting charger.

7. Make sure cord is located so that it will not be stepped on, tripped over, or otherwise sub-

jected to damage or stress.

8. An extension cord should not be used unless absolutely necessary. Use of improper

extension cord could result in a risk of fire, electric shock or electrocution.

a. Two-wire cords can be used with 2-wire or 3-wire extension cords. Only round jacketed

extension cords should be used, and we recommend that they be listed by Underwriters

Laboratories (U.L.). If the extension is to be used outside, the cord must be suitable for

outdoor use. Any cord marked for outdoor use can also be used for indoor work. The let-

ters "W" or "WA" on the cord jacket indicate that the cord is suitable for outdoor use.

b. An extension cord must have adequate wire size (AWG or American Wire Gauge) for

safety, and to prevent loss of power and overheating. The smaller the gauge number of

the wire, the greater the capacity of the cable; that is, 16 gauge has more capacity than

18 gauge. When using more than one extension to make up the total length, be sure

each extension contains at least the minimum wire size.

CHART FOR MINIMUM WIRE SIZE (AWG) OF EXTENSION CORDS

NAMEPLATE RATING AMPS – 0 – 10.0

Total Extension Cord Length (ft) 25 50 75 100 125 150

(m) 10 20 30 40 50 60

Wire Gauge 18 18 16 16 14 14

9. Do not attempt to open the charger or the unit. There are no customer serviceable parts

inside. Return to any authorized Black & Decker service center.

10. DO NOT incinerate battery even if they are severely damaged or completely worn out.

11. Do not incinerate the batteries. They can explode in a fire. A small leakage of liquid from

the battery cells may occur under extreme usage, charging or temperature

conditions. This does not indicate a failure. However, if the outer seal is broken and this

leakage gets on your skin:

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice or vinegar.

c. If the battery liquid gets in your eyes, flush them with clean water for a minimum of 10

minutes and seek immediate medical attention.

MEDICAL NOTE: The liquid is a 25-35% solution of potassium hydroxide.

SAVE THESE INSTRUCTIONS

IMPORTANT CHARGING NOTES

THE CELLS IN YOUR POWER PACK ARE NOT FULLY CHARGED AT THE FACTORY.

BEFORE ATTEMPTING TO CHARGE THEM, THOROUGHLY READ ALL OF THE SAFETY

INSTRUCTIONS.

The charger is designed to use standard household 120 volt 60 Hz power.

1. Plug the charger into any standard 120 Volt 60 Hz electrical outlet.

NOTE: Do not charge by means of an engine generator or DC power source. Use

only 120V AC.

2. Slide the charger onto the power pack as shown in Figure B and let the power pack

charge initially for 9 hours. After the initial charge, under normal usage, your power pack

should be fully charged in 3 to 9 hours.

3. Unplug charger, and remove the power pack. Place the power pack in the unit and be

certain that it is inserted fully into the battery cavity until it “clicks” into place.

NOTE: To remove the power pack from the unit, press down on the release button on

the back of the power pack (Figure C) and slide out.

4. After normal usage, your power pack should be fully charged in 3 to 9 hours. If the

power pack is run-down completely, it may take up to 9 hours to become fully charged.

Your power pack was sent from the factory in an uncharged condition. Before attempt-

ing to use it, it must be charged for at least 9 hours.

5. DO NOT charge the power pack in an air temperature below +40°F(+4.5°C), or above

+105°F (+40.5°C). This is important and will prevent serious damage to the power

pack. Longest life and best performance can be obtained if power pack is charged

when air temperature is about 75°F (24°C).

6. While charging, the charger may hum and become warm to touch. This is a normal

condition and does not indicate a problem.

7. If the power pack does not charge properly—(1) Check current at receptacle by

plugging in a lamp or other unit. (2) Check to see if receptacle is connected to a light

switch which turns power off when you turn out the lights. (3) Move charger and power

pack to a surrounding air temperature of 40°F (+4.5°C) to 105°F (+40.5°C). (4) If the

receptacle and temperature are OK, and you do not get proper charging, take or send

the power pack and charger to your local Black & Decker service center. See Tools

Electric in yellow pages.

8. The power pack should be recharged when it fails to produce sufficient power on jobs

which were easily done previously. DO NOT CONTINUE using unit with its power pack

in a depleted condition.

9. The power pack will reach optimum performance after being cycled 5 times during

normal usage. There is no need to run the batteries down completely before recharging.

Normal usage is the best method of discharging and recharging the power pack.

LEAVING THE BATTERY PACK IN THE CHARGER

The charger and battery pack can be left connected with the red light glowing indefinitely.

The charger will keep the battery pack fresh and fully charged.

NOTE: A battery pack will slowly lose its charge when kept out of the charger. If the

battery pack has not been kept on maintenance charge, it may need to be recharged

before use. A battery pack may also slowly lose its charge if left in a charger that is not

plugged into an appropriate AC source.

ASSEMBLY

AUXILIARY HANDLE ASSEMBLY (FIG. D)

•Position handle on upper tube to desired height.

•Ensure locking block (8) is aligned with groove in tube.

•Assemble and tighten bolt (9).

POLE EXTENSION (FIG. E)

•Loosen collar (10).

•Extend poles to desired length.

•Tighten collar.

SHROUD ASSEMBLY (FIG. F)

1. Position the open center of the shroud (11) over the lower housing from the bottom

(near output shaft).

2. Align snap tabs to housing. Apply even pressure to shroud until snap sound is heard.

3. Ensure all snap features are engaged correctly.

WARNING: NEVER OPERATE TOOL WITHOUT SHROUD FIRMLY IN PLACE.

TINE ASSEMBLY (FIG. G)

WARNING: Release trigger, allow tines to come to a complete stop, and remove

battery.

1. Place tine (12) on shaft (13), making sure flat in hole of tine is aligned with flat on shaft.

Be sure to push tine completely onto shaft.

2. Insert straight end of pin (14) into shaft hole. Push in pin completely until the looped

end bottoms out against the shaft.

3. Repeat for other tine. For tine removal reverse the process.

OPERATION (FIG. H,I)

WARNING: Make sure that other persons and pets are at least 20 feet away.

1. Hold tool as shown in Figure H.

2. Lift unit out of soil.

3. Slide lock off button (15) (Fig. I).

4. Pull switch trigger (16). (Fig. I)

For the first cultivating each season, it is best to move slowly because dirt is packed

down. Subsequent cultivating will be completed more rapidly. Do not attempt to

cultivate when the soil is wet - for electrical safety and to prevent clogging of the tines.

If you must cultivate under conditions that cause the tines to become clogged, release

trigger, wait for tines to come to complete stop! REMOVE BATTERY! Remove

clogged material with a stick or screwdriver. To continue to operate the tool in a

clogged condition will seriously overload the motor.

NOTE: This unit is equipped with a built in clutching mechanism used to prevent

permanent damage to the unit due to an obstruction in the tines or overloaded working

conditions. If the clutch is engaged, the unit will make a loud clicking sound. This noise

will persist until the obstruction or overload condition is removed.

Remove battery prior to attempting to remove obstructions from tines. The clutch

mechanism is not adjustable by the user.

CAUTION: Do not attempt to unclog the tines by dropping or tapping the tool on the

ground. This can damage the unit.

STORAGE

Remove and clean any debris from the outside of the cultivator and inside of shroud before

storage. See MAINTENANCE section.

CAUTION: DO NOT HANG ON THE SWITCH TRIGGER

Note: Do not store the tool on or adjacent to fertilizers or chemicals. Such storage can

cause rapid corrosion.

PREVENTING CORROSION

WARNING: Wear proper gloves and eye protection when cleaning tool.

Fertilizers and other garden chemicals contain agents that greatly accelerate the corrosion

of metals. If you use the tool in areas where fertilizers or chemicals have been used, the

tool should be cleaned immediately afterwards.

Wipe all exposed parts with a damp cloth. You may lubricate only metal parts with a light

petroleum based oil.

When cleaning, DO NOT immerse tool in water or spray it with a hose.

MAINTENANCE

Use only mild soap and damp cloth to clean the tool. Never let any liquid get inside the tool;

never immerse any part of the tool into a liquid

IMPORTANT: To assure product SAFETY and RELIABILITY, repairs, maintenance and

adjustment (other than those listed in this manual) should be performed by authorized

service centers or other qualified service organizations, always using identical replacement

parts.

THE RBRC™ SEAL

The RBRC™ (Rechargeable Battery Recycling Corporation)

Seal on the nickel-cadmium battery (or battery pack) indicates that the costs to

recycle the battery (or battery pack) at the end of its useful life have already been

paid by Black & Decker. In some areas, it is illegal to place spent nickel-cadmium batteries

in the trash or municipal solid waste stream and the RBRC program provides an

environmentally conscious alternative.

RBRC in cooperation with Black & Decker and other battery users, has established

programs in the United States and Canada to facilitate the collection of spent nickel-

cadmium batteries. Help protect our environment and conserve natural resources by

returning the spent nickel-cadmium battery to an authorized Black & Decker service center

or to your local retailer for recycling. You may also contact your local recycling center for

information on where to drop off the spent battery, or call 1-800-8-BATTERY.

12 H

ACCESSORIES

Replacement tines (RT400) for use with your tool are available from your local dealer or

authorized service center. If you need assistance regarding accessories, please call:

1-800-544-6986.

WARNING: The use of any accessory not recommended for use with this tool could be

hazardous.

SERVICE INFORMATION

All Black & Decker Service Centers are staffed with trained personnel to provide customers

with efficient and reliable power tool service. Whether you need technical advice, repair, or

genuine factory replacement parts, contact the Black & Decker location nearest you. To find

your local service location, refer to the yellow page directory under "Tools—Electric" or call:

1-800-544-6986 or visit www.blackanddecker.com

FULL TWO-YEAR HOME USE WARRANTY

Black & Decker (U.S.) Inc. warrants this product for two years against any defects in material

or workmanship. The defective product will be replaced or repaired at no charge in either of

two ways.

The first, which will result in exchanges only, is to return the product to the retailer from

whom it was purchased (provided that the store is a participating retailer). Returns should be

made within the time period of the retailer’s policy for exchanges (usually 30 to 90 days after

the sale). Proof of purchase may be required. Please check with the retailer for their specific

return policy regarding returns that are beyond the time set for exchanges.

The second option is to take or send the product (prepaid) to a Black & Decker owned or

authorized Service Center for repair or replacement at our option. Proof of purchase may be

required. Black & Decker owned and authorized Service Centers are listed under "Tools-

Electric" in the yellow pages of the phone directory and available on our website

www.blackanddecker.com.

This warranty does not apply to accessories. This warranty gives you specific legal rights

and you may have other rights which vary from state to state. Should you have any

questions, contact the manager of your nearest Black & Decker Service Center. This product

is not intended for commercial use.

Free Warning Label Replacement: If your warning labels become illegible or are missing,

call 1-800-544-6986 for a free replacement.

TROUBLESHOOTING

Problem Possible Cause Possible Solution

• Unit will not start. • Battery not installed properly. • Check battery installation.

• Battery not charged. • Check battery charging

requirements.

• Lock-off button actuated. • Move lock-off button from

on position.

• Battery will not charge. • Battery not inserted into charger. • Insert battery into charger

until red LED appears.

• Charger not plugged in. • Plug charger into a working

outlet. Refer to “Important

Charging Notes” for more

details.

• Surrounding air temperature • Move charger and tool to

too hot or too cold. a surrounding air

temperature of above 40

degree F(4,5°C) or below

105 degree F (+40,5°C).

For assistance with your product, visit our website www.blackanddecker.com for the

location of the service center nearest you or call the BLACK & DECKER help line at

1-800-544-6986.

N° de catalogue GC818

MODE D’EMPLOI

AVANT DE RETOURNER CE PRODUIT POUR QUELQUE

RAISON QUE CE SOIT, COMPOSER LE

1-800-544-6986

AVANT D’APPELER, AYEZ EN MAIN LE N° DE CATALOGUE ET LE CODE DE DATE. DANS LAPLUPART

DES CAS, UN REPRÉSENTANT DE BLACK & DECKER PEUT RÉSOUDRE LE PROBLÈME PAR

TÉLÉPHONE. SI VOUS AVEZ UNE SUGGESTION OU UN COMMENTAIRE, APPELEZ-NOUS. VOS

IMPRESSIONS SONT CRUCIALES POUR BLACK & DECKER.

MERCI

ERCI D

D’

’A

AVOIR

VOIR CHOISI

CHOISI B

BLACK

LACK & D

& DECKER

ECKER !

VISITEZ

ISITEZ WWW

WWW.B

.BLACKAND

LACKANDD

DECKER

ECKER.

.COM

COM/N

/NEW

EWO

OWNER

WNER

POUR

POUR ENREGISTRER

ENREGISTRER VOTRE

VOTRE NOUVEAU

NOUVEAU PRODUIT

PRODUIT.

CCUU

UULL

LLTT

TTII

IIVV

VVAA

AATT

TTEE

EEUU

UURR

DDEE

JJAA

AARR

RRDD

DDII

IINN

DDEE

1188

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il con-

tient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles

ci-dessous servent à vous aider à reconnaître cette information.

DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera

la mort ou des graves blessures.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n’est

pas évitée, pourrait causer la mort ou de graves blessures.

MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n’est

pas évitée, pourrait causer des blessures mineures ou modérées.

MISE EN GARDE : Utilisé sans le symbole d’alerte à la sécurité, indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la

propriété.

AVERTISSEMENT : LISEZ TOUTES LES INSTRUCTIONS.

Lors de l’utilisation d’outils de jardinage, des précautions de base en matière de sécurité

doivent toujours être suivies afin de réduire le risque d’incendie, de choc électrique et de

blessure corporelle :

• TOUJOURS PORTER UNE PROTECTION OCULAIRE – Porter des lunettes de sécurité ou

des lunettes protectrices en tout temps lors de l’utilisation de l’appareil. Des lunettes

protectrices sont vendues séparément au centre de réparation Black & Decker ou à un

centre de réparation autorisé. Utiliser toujours un masque facial ou anti-poussière si

l’opération génère de la poussière.

• S’HABILLER DE MANIÈRE APPROPRIÉE – Ne pas porter de vêtements amples ni de

bijoux. Ils peuvent s’enchevêtrer dans les pièces mobiles. Des gants en caoutchouc et des

chaussures adéquates à semelles en caoutchouc sont recommandés lors de travaux à

l’extérieur. Ne pas utiliser l’appareil si vous êtes pieds nus ou si vous portez des sandales

ouvertes. Porter des pantalons longs pour protéger vos jambes. Se couvrir les cheveux s’ils

sont longs.

• NE PAS permettre l’utilisation de l’appareil par des enfants.

• S’assurer que les personnes et animaux sont éloignés d’au moins 6,1 m (20 pi).

• ÉVITER LES DÉMARRAGES ACCIDENTELS – Ne pas transporter l’outil avec le doigt sur la

détente.

• NE PAS TROP TENDRE LES BRAS – Conserver son équilibre en tout temps.

• ÉVITER LES CONDITIONS ENVIRONNEMENTALES DANGEREUSES – Ne pas utiliser

d’appareils électriques dans des lieux humides ou mouillés. Ne pas utiliser l’appareil sous la

pluie.

• NE PAS UTILISER l’appareil dans un milieu gazeux ou déflagrant. Les moteurs de ces

appareils produisent normalement des étincelles qui pourraient enflammer des vapeurs.

• RANGER LES APPAREILS INUTILISÉS À L’INTÉRIEUR – Lorsqu’ils ne sont pas utilisés, les

appareils doivent être rangés à l’intérieur, dans un endroit sec et verrouillé, hors de portée des

enfants.

• ÊTRE VIGILANT – Surveiller le travail effectué. Faire preuve de jugement. Ne pas utiliser

l’appareil en cas de fatigue ou sous l’influence d’alcool, de drogues ou de médicaments.

• TENIR LES MAINS ET LES PIEDS ÉLOIGNÉS DE LA ZONE DE TRAVAIL.

• NE PAS CHARGER L’APPAREIL SOUS LA PLUIE OU DANS DES ENDROITS HUMIDES.

• CE BLOC D'ALIMENTATION est correctement orienté supporté dans une position verticale

ou au plancher.

AVERTISSEMENTS SUPPLÉMENTAIRES POUR LES CULTIVATEURS

• NE PAS utiliser l’appareil si l’interrupteur ne fonctionne pas. Un appareil dont l’interrupteur ne

fonctionne pas est dangereux et doit être réparé.

• DÉBRANCHER le bloc-piles de l’unité avant tout réglage, changement d’accessoires ou

rangement. De telles mesures de sécurité préventives réduisent le risque de mettre l’unité en

marche accidentellement.

•NE PAS FORCER L’APPAREIL – le travail sera mieux fait à la vitesse pour lequel il a été

conçu et sans risque de blessure. L’embrayage s’actionnera s’il est surmotorisé.

• UTILISER LE BON APPAREIL – Ne pas utiliser cet appareil pour tout autre type de travail

sauf pour celui pour lequel il est prévu.

• Certaines poussières produites par cet appareil contiennent des produits chimiques

reconnus par l’État de la Californie comme étant cancérigènes et pouvant entraîner

des anomalies congénitales et d’autres dangers relatifs à la reproduction. Ils

comprennent notamment :

• composés présents dans les engrais,

• composés présents dans les insecticides, herbicides et pesticides

• arsenic et chrome provenant de bois traité chimiquement

Pour réduire votre exposition à ces produits chimiques, porter un équipement de sécurité

approuvé comme un masque anti-poussières conçu spécialement pour filtrer les particules

microscopiques.

• APPAREIL ENDOMMAGÉ – Si l’appareil frappe quelque chose ou devient enchevêtré avec

un objet, il faut l’arrêter immédiatement, le débrancher, puis l’inspecter à la recherche de

dommages qui devront être réparés avant une autre utilisation. Ne pas utiliser si l’appareil

présente une dent brisée.

• ENTRETENIR L’APPAREIL AVEC SOIN – Garder le bord des dents propre afin d’assurer

une performance maximale et pour réduire le risque de blessure. Suivre les consignes de

graissage et de changement d’accessoires. Maintenir les poignées sèches, propres et

exemptes d’huile et de graisse.

• VÉRIFIER LES PIÈCES ENDOMMAGÉES – Avant toute utilisation ultérieure de l’appareil,

un flasque endommagé, ou toute autre pièce endommagée, doit être examiné

soigneusement afin d’assurer un fonctionnement adéquat selon sa fonction prévue. Vérifier

l’alignement des pièces mobiles, la présence de grippage des pièces mobiles, de rupture de

pièces, la fixation et tout autre problème pouvant nuire au fonctionnement de l’outil. Toute

pièce endommagée, doit être réparée ou remplacée adéquatement par un centre de

réparation autorisé à moins d’un avis contraire indiqué dans le présent mode d’emploi.

• MAINTENIR LE FLASQUE EN PLACE ET EN BON ÉTAT DE FONCTIONNEMENT.

• AVANT DE DÉMARRER LE CULTIVATEUR DE JARDIN, vérifier le sol et retirer toutes

grandes pierres, brindilles et débris similaires. Poursuivre l’inspection en cours de travail.

•SI MALGRÉ TOUTES CES PRÉCAUTIONS, un objet obstrue le travail, mettre d’abord le

cultivateur hors tension. Retirer le bloc-piles avant d’essayer de retirer l’objet qui obstrue.

•Maintenir propre la zone qui comporte les dents.

AVERTISSEMENT : dents mobiles. Maintenir une distance sécuritaire.

AVERTISSEMENTS RELATIFS AUX PILES ET BLOCS-PILES

• UN APPAREIL À PILES intégrées ou fonctionnant sur un bloc-piles externe doit être

rechargé uniquement au moyen du chargeur prévu pour les piles utilisées. L’utilisation d’un

chargeur destiné à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec

un autre type de bloc-piles.

• UTILISER L’APPAREIL FONCTIONNANT SUR PILES UNIQUEMENT avec le bloc-piles

spécialement conçu à cet effet. L’utilisation de toute autre pile peut provoquer un incendie.

•NE PAS UTILISER OU CHARGER le bloc-piles sous la pluie.

•UTILISER SEULEMENT le chargeur fourni.

•RETIRER LE BLOC-PILES avant toute réparation, nettoyage ou retrait de matière du

cultivateur. Lorsque le cultivateur est inutilisé, retirer le bloc-piles et le transporter par la

poignée avant.

•PRENDRE GARDE en manipulant les blocs-piles afin de ne pas provoquer de court-circuit

entre les piles et des objets conducteurs comme des bagues, des bracelets et des clés. La

pile ou le conducteur peut surchauffer et causer des brûlures.

•NE PAS OUVRIR NI ALTÉRER LE BLOC-PILES. L’électrolyte libéré est corrosif et peut

endommager les yeux et la peau. Il peut être toxique si avalé.

CONSERVER CES DIRECTIVES

L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants.

V ..............volts A ................ampères

Hz ............hertz W................watts

min............minutes ..............courant alternatif

..........courant continue non ............régime à vide

..............Construction classe II ............borne de terre

............symbole d’alerte à la .../min ........révolutions ou alternance par minute

sécurité

VVOO

OOII

IICC

CCII

DDEE

EESS

RREE

EENN

NNSS

SSEE

EEII

IIGG

GGNN

NNEE

EEMM

MMEE

EENN

NNTT

TTSS

IIMM

MMPP

PPOO

OORR

RRTT

TTAA

AANN

NNTT

TTSS

ÀÀ

CCOO

OONN

NNNN

NNAA

AAÎÎ

ÎÎTT

TTRR

RREE

• Inspecter et nettoyer soigneusement le cultivateur au début de

chaque utilisation.

• Les lames de l’outil ne sont pas affûtées et sont prévues pour une

utilisation telle quelle. N'affilez pas.

• Avant le démarrage de l’outil, s’assurer que la zone soit dégagée,

exempte de personnes ou d’animaux.

• S’assurer que la zone de travail est exempte de câbles et de

conduites souterrains.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE BLESSURES :

• Avant tout usage, s’assurer que tout utilisateur de cet outil lise et comprenne toutes

les directives de sécurité ainsi que l’information comprise dans le présent manuel.

• Conserver ces directives et les examiner fréquemment avant d’utiliser l’appareil ou

de donner des directives aux autres.

CONSERVER CE MANUEL POUR UN USAGE ULTÉRIEUR.

See ‘Tools-

Electric’

– Yellow Pages –

for Service &

Sales

Imported by

Black & Decker (U.S.)

Inc.,

701 E. Joppa Rd.

Towson, MD 21286

U.S.A.

Information concernant le capuchon du bloc-pile

Un capuchon est fourni avec le bloc-pile en vue d’être utilisé chaque fois qu’on retire ce

dernier de l’outil ou du chargeur en vue de le ranger ou de le transporter; enlever le

capuchon avant de remettre le bloc-pile dans le chargeur ou dans l’outil.

AVERTISSEMENT : S’assurer, au moment de ranger ou de transporter un bloc-pile ou une

pile, qu’aucun objet métallique n’entre en contact avec leurs bornes à découvert de celui-ci.

Par exemple, il faut éviter de placer un bloc-pile ou une pile sans capuchon dans un tablier,

une poche, une boîte à outils ou un tiroir (etc.) contenant des objets tels que des clous, des

vis ou des clés, car tout contact entre les bornes à découvert et un objet métallique comme

une clé, une pièce de monnaie, un outil à main. etc. pourrait causer un incendie. En effet,

les règlements américains Hazardous Material Regulations (HMR) du US Department of

Transportation interdisent le transport d’un bloc-pile ou d’une pile dans tout moyen de

transport commercial ou aéronef (que ce soit dans une valise ou le bagage de cabine)

SAUF s’ils sont bien protégés contre les courts-circuits. On doit donc s’assurer, lorsqu’on

transporte un bloc-pile ou une pile séparément, de bien protéger et isoler les bornes contre

tout matériau qui risque d’entrer en contact avec eux et de causer un court-circuit.

CHARGE DE BATTERIE

1. Avant d’utiliser le chargeur, lire toutes les directives et les indications d’avertissement

apposées sur (1) le chargeur, (2) la pile ou le bloc-piles et (3) le produit à pile utilisé.

2. MISE EN GARDE : pour réduire le risque de blessures, charger seulement les

bloc-piles Black & Decker. D’autres types de piles peuvent exploser et provoquer des

blessures corporelles et des dommages.

3. Protéger le chargeur contre la pluie et la neige.

4. Le chargeur est doté d’un voyant de charge DEL rouge, situé sur le côté supérieur du

chargeur. Le voyant s’allume lorsque le bloc-piles est correctement branché au

chargeur et que le cordon d’alimentation est inséré dans la prise de courant. Le témoin

reste allumé, aussi longtemps que l’appareil reste branché correctement à la base de

chargement alimentée. Il est recommandé de ranger l’appareil sur le chargeur pendant

la saison d’utilisation, en gardant le chargeur branché, pour que le bloc-piles soit

chargé pour la prochaine utilisation.

5. L’utilisation d’un équipement non recommandé ou vendu par Black & Decker peut

entraîner un incendie, un choc électrique ou des blessures corporelles.

6. Pour réduire le risque de dommages à la fiche et au cordon d’alimentation, tirer sur la

fiche plutôt que sur le cordon pour déconnecter le chargeur.

7. S’assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche

ni ne trébuche dessus ou à ce qu’il ne soit pas endommagé ni soumis à une tension.

8. Il est préférable de ne pas utiliser une rallonge à moins que cela ne soit absolument

nécessaire. L’utilisation d’une rallonge inadéquate risque d’entraîner un incendie, un

choc électrique ou une électrocution.

a. Les cordons à deux fils peuvent être utilisés avec les rallonges à 2 ou 3 fils. Utiliser

uniquement des rallonges rondes gainées. Nous recommandons également qu’elles

soient homologuées par l’organisme Laboratoires des assureurs du Canada (LAC). Si

la rallonge est utilisée à l’extérieur, elle doit être prévue à cet effet. Toute rallonge mar-

quée pour un usage extérieur peut aussi être utilisée à l’intérieur. Les lettres « W » ou «

WA » inscrites sur la gaine de la rallonge indiquent qu’elle convient à une

utilisation extérieure.

b. Une rallonge doit présenter un calibre adéquat (AWG ou American Wire Gauge) pour

assurer la sécurité et éviter toute perte de puissance et toute surchauffe. Plus le

numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un

calibre 16 a plus de capacité qu’un calibre 18. Si plus d’une rallonge est utilisée pour

obtenir la longueur totale, s’assurer que chaque rallonge présente au moins le calibre

de fil minimum.

TABLEAU DES CALIBRES DE FILS MINIMUMS (AWG) POUR LES RALLONGES

VALEUR NOMINALE DE LA PLAQUE SIGNALÉTIQUE A – 0 – 10 0

Longueur de rallonge totale (pi) 25 50 75 100 125 150

(m) 10 20 30 40 50 60

Calibre du fil 18 18 16 16 14 14

9. Ne tentez pas d’ouvrir le chargeur ou l’appareil. Aucune pièce à l’intérieur ne peut être

réparée par le client. Retourner le produit à tout centre de réparation Black & Decker

autorisé.

10. NE PAS INCINÉRER le bloc-piles même s’il est sérieusement endommagé ou

complètement usé.

11. Ne pas incinérer les blocs-piles. Ils pourraient exploser en présence de flammes. Une

petite fuite de liquide peut se produire dans les cellules de la pile en cas d’utilisation, de

charge ou de conditions de température extrêmes. Cela n’indique pas de défaillance.

Toutefois, si le joint d’étanchéité extérieur est rompu et que le liquide entre en contact

avec la peau :

a. laver rapidement la zone touchée au savon et à l’eau;

b. neutraliser l’effet au moyen d’un acide doux comme du jus de citron ou du vinaigre et;

c. si le liquide du bloc-piles entre en contact avec les yeux, les rincer abondamment à

l’eau propre, pendant un minimum de 10 minutes, puis obtenir des soins médicaux.

REMARQUE AUX FINS MÉDICALES : le liquide est composé d’une solution de 25 %

à 35 % d’hydroxyde de potassium.

CONSERVER CES DIRECTIVES

REMARQUES IMPORTANTES DE CHARGEMENT

LES CELLULES DU BLOC-PILES NE SONT PAS COMPLÈTEMENT CHARGÉES À LA

SORTIE DE L’USINE. AVANT DE LES CHARGER, LIRE ATTENTIVEMENT TOUTES LES

DIRECTIVES DE SÉCURITÉ.

Le chargeur est conçu pour utiliser une alimentation domestique standard de 120 volts, 60 Hz.

1. Brancher le chargeur dans toute prise électrique standard de 120 V, 60 Hz.

REMARQUE : ne pas charger le bloc-piles au moyen d’un alternateur ou d’une

source d’alimentation c.c. Utiliser uniquement le c.a. 120 V.

2. Glisser le chargeur sur le bloc-piles comme il est indiqué à la figure B, puis laisser le

bloc-piles se charger pendant 9 heures pour la première fois. Après la première charge,

dans le cas d’une utilisation normale, le bloc-piles devrait se charger entièrement en 3

à 9 heures.

3. Débrancher le chargeur, puis enlever le bloc-piles. Insérer le bloc-piles dans

l’appareil et s’assurer qu’il soit complètement inséré dans la cavité du bloc-piles

jusqu’à ce qu’un déclic se fasse entendre.

REMARQUE : pour retirer le bloc-piles de l’appareil, enfoncer le bouton de

dégagement au dos du bloc-piles (figure C) et le faire coulisser pour le sortir.

4. Après la première charge, dans le cas d’une utilisation normale, le bloc-piles devrait se

charger entièrement en 3 à 9 heures. Si le bloc-piles est complètement déchargé, il

peut falloir jusqu’à 9 heures pour le charger entièrement. Le bloc-piles est expédié de

l’usine sans être totalement chargé. Avant d’utiliser le bloc-piles, il doit être chargé

pendant au moins 9 heures.

5. NE PAS charger le bloc-piles à des températures inférieures à 4,5 ºC (40 °F) ou

supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d’éviter

d’endommager gravement le bloc-piles. Une durée de vie et une performance accrues

peuvent être obtenues si le bloc-piles est chargé à une température d’air d’environ

24 °C. (75 °F).

6. Durant la charge, le chargeur peut émettre un vrombissement et devenir chaud au

toucher. Il s’agit d’un état normal et n’indique pas un problème.

7. Si le bloc-piles ne se charge pas normalement – (1) vérifier la prise de courant en y

branchant une lampe ou un autre appareil électrique; (2) vérifier si la prise est reliée à

un interrupteur qui coupe le courant au moment d’éteindre la lumière. (3) déplacer le

chargeur et le bloc-piles à une température ambiante de 4,5 °C (40 °F) à 40,5 °C

(105 °F); et (4) si la prise et la température sont adéquates et que la charge obtenue

est insuffisante, apporter ou envoyer le bloc-piles et le chargeur au centre de réparation

Black & Decker de votre région. Consulter la section « Outils électriques » des Pages

jaunes.

8. Le bloc-piles doit être rechargé lorsqu’il n’arrive pas à produire suffisamment de

puissance pour des travaux qui étaient facilement réalisés précédemment. NE PAS

CONTINUER à utiliser l’appareil si son bloc-piles est épuisé.

9. Le bloc-piles sera au meilleur de sa performance après avoir effectué 5 cycles durant un

usage normal. Il n’est pas nécessaire d’attendre que les blocs-piles soient à plat pour les

recharger. Une utilisation normale est la meilleure façon de décharger et de recharger les

bloc-piles.

BLOC-PILES LAISSÉ DANS LE CHARGEUR

Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant rouge demeurant

indéfiniment allumé. Le chargeur maintiendra le bloc-piles chargé à plein et en bon état.

REMARQUE : le bloc-piles perdra lentement sa charge une fois retiré du chargeur. Si le

bloc-piles n’a pas été maintenu chargé (charge d’entretien), il peut falloir le recharger avant

de l’utiliser. De plus, un bloc-piles peut perdre lentement sa charge s’il est laissé dans un

chargeur qui n’est pas branché à une source de c.a. appropriée.

ASSEMBLAGE

ASSEMBLAGE DE LA POIGNÉE AUXILIAIRE (FIG. D)

•Installer la poignée sur le manche supérieur à la hauteur souhaitée.

• S’assurer que le bloc de verrouillage (8) est aligné avec la rainure sur le manche.

• Assembler et serrer le boulon (9).

RALLONGE (FIG. E)

•Desserrer la bague (10).

• Déployer la rallonge pour atteindre la longueur souhaitée.

• Serrer la bague.

INSTALLATION DU FLASQUE (FIG. F)

1. Positionner l’ouverture centrale du flasque (11) sous le boîtier moteur inférieur. Installer la

pièce par le bas (près de l’extrémité du pignon).

2. Aligner les onglets avec les ouvertures du boîtier. Appliquer une pression uniforme sur le

déflecteur. Les onglets s’enclenchent en émettant un déclic.

3. S’assurer que tous les onglets sont correctement insérés.

AVERTISSEMENT : NE JAMAIS UTILISER L’OUTIL SANS LE DÉFLECTEUR

SOLIDEMENT EN POSITION.

MONTAGE DES DENTS (FIG. G)

AVERTISSEMENT : relâcher la détente, attendre l’immobilisation complète des dents

puis retirer le bloc-piles.

1. Insérer la dent (12) sur l’arbre (13). Aligner la section plate du trou de la dent avec celle

de l’arbre. S’assurer d’enfoncer complètement la dent sur l’arbre.

2. Insérer l’extrémité droite de la goupille (14) dans le trou de l’arbre. Insérer la goupille au

complet jusqu’à ce que l’extrémité bouclée vienne en butée contre l’arbre.

3. Refaire le même montage pour l’autre dent. Pour retirer les dents, inverser la procédure.

FONCTIONNEMENT (FIG. H,I)

AVERTISSEMENT : s’assurer que toutes les personnes et animaux sont éloignés

d’au moins 6 m (20 pi).

1. Tenir l’outil comme indiqué à la figure H.

2. Relever l’appareil du sol.

3. Glisser le bouton de verrouillage (15) (fig. I).

4. Appuyer sur la détente (16).

Pour le premier crochetage de la saison, un déplacement lent est

recommandé car la terre est bien tassée. Les prochains crochetages seront plus rapides.

Ne pas essayer d’ameublir le sol mouillé pour des raisons de sécurité (électrique) et pour

prévenir le bourrage des dents. En cas de travaux sous des conditions qui provoquent le

bourrage des dents, relâcher la détente, attendre l’arrêt complet des dents! RETIRER LE

BLOC-PILES! Utiliser un bâton ou un tournevis pour retirer la matière prise dans les

dents. Le fonctionnement continu de l’outil avec les dents bourrées surchargera

gravement le moteur.

REMARQUE : L’appareil est doté d’un mécanisme intégré d’embrayage utilisé pour

prévenir des dommages permanents à l’appareil lors d’obstruction des dents ou en

présence de conditions de travail exigeantes. Si l’embrayage est enclenché, l’appareil

émettra un cliquetis bruyant. Ce cliquetis continuera jusqu’à ce que l’obstruction soit

dégagée ou que la condition de travail se normalise. Retirer le bloc-piles avant d’essayer

de dégager les dents de l’appareil. L’utilisateur ne peut pas ajuster le mécanisme d’embrayage.

MISE EN GARDE : ne pas essayer de dégager les dents en laissant tomber l’outil ou en

le frappant au sol. De telles pratiques risquent d’endommager l’appareil.

RANGEMENT

Enlever et nettoyer toute trace de débris de l’extérieur du cultivateur et à l’intérieur du

flasque avant le rangement. Voir la section ENTRETIEN.

MISE EN GARDE : NE PAS SUSPENDRE L’APPAREIL PAR LA DÉTENTE.

Remarque : ne pas ranger l’outil sur des engrais ou des produits chimiques ou près de

ceux-ci. Un rangement de cette sorte risque de provoquer une corrosion rapide.

PRÉVENTION DE LA CORROSION

AVERTISSEMENT : porter des gants et une protection oculaire adéquats lors du

nettoyage de l’outil.

Les engrais et autres produits chimiques de jardin renferment des agents qui accélèrent

gravement la corrosion du métal. Après utilisation de l’outil dans des endroits où des engrais

ou des produits chimiques ont été utilisés, l’outil doit être ensuite immédiatement nettoyé.

Essuyer toutes les pièces exposées avec un chiffon humide. Lubrifier uniquement les pièces

métalliques avec de l’huile à base de pétrole léger.

Lors du nettoyage, NE PAS immerger l’outil dans l’eau ou l’arroser au boyau.

ENTRETIEN

N’utiliser qu’un détergent doux et un chiffon humide pour nettoyer l’outil. Ne jamais laisser de

liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un liquide

IMPORTANT : pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations,

l’entretien et le réglage (autre que ceux énumérés dans ce mode d’emploi) doivent être

réalisés par un centre de réparation autorisé ou tout autre centre de réparation professionnel,

et les des pièces de rechange identiques doivent être utilisées.

Le SCEAU SRPRC™

Le sceau SRPRC™ apposé sur le bloc-piles au nickel cadmium indique que son

coût de recyclage à la fin de sa vie utile sera payé par Black & Decker. Il est illégal

de jeter les piles au nickel cadmium épuisées dans les poubelles ou dans le

système municipal d’élimination des résidus solides. Le programme RBRC représente donc

une alternative sensibilisée à l’environnement. La SRPRC™, en collaboration avec Black &

Decker, ont établi aux États-Unis et au Canada des programmes facilitant la cueillette des

piles au nickel cadmium épuisés. Black & Decker encourage ses utilisateurs à participer à

son programme de protection de l’environnement en retournant les piles usagées à un centre

de réparation autorisé Black & Decker. On peut également communiquer avec le centre de

recyclage de la région pour savoir où déposer les piles usées ou composer le

1-800-8-BATTERY.

ACCESSOIRES

Dents de remplacement (RT400) pouvant être utilisés avec l’outil sont disponibles auprès de

votre distributeur local ou centre de réparation autorisé. Pour tout renseignement concernant

les accessoires, composer le : 1 800 544-6986.

AVERTISSEMENT : l’utilisation de tout accessoire non recommandé avec cet outil

pourrait s’avérer dangereuse.

Capuchon du bloc-pile

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

IINN

NNFF

FFOO

OORR

RRMM

MMAA

AACC

CCII

IIÓÓ

ÓÓNN

CCLL

LLAA

AAVV

VVEE

QQUU

UUEE

UUSS

SSTT

TTE

EEDD

DDEE

EEBB

BBEE

CCOO

OONN

NNOO

OOCC

CCEE

EERR

RR::

• Inspeccione y limpie a fondo su cultivador al comienzo de cada

uso.

• Las hojas de esta herramienta no están diseñadas para estar

afiladas. No afile.

• Asegúrese de que el área esté libre de personas o mascotas antes

de encender la herramienta.

• Asegúrese de que el área de trabajo esté libre de cañerías y

cables subterráneos.

INFORMATION SUR LES RÉPARATIONS

Tous les centres de réparation Black & Decker sont dotés de personnel qualifié en matière

d’outillage électrique; ils sont donc en mesure d’offrir à leur clientèle un service efficace et

fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange

authentiques installées en usine, communiquer avec l’établissement Black & Decker le

plus près de chez vous. Pour trouver l’établissement de réparation de votre région,

consulter le répertoire des Pages jaunes à la rubrique « Outils électriques » ou composer

le numéro suivant : 1-800-544-6986 ou consulter le site www.blackanddecker.com

GARANTIE COMPLÈTE DE DEUX ANS POUR UNE UTILISATION DOMESTIQUE

Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout

défaut de matériau ou de fabrication. Le produit défectueux sera remplacé ou réparé sans

frais de l’une des deux façons suivantes :

La première façon consiste en un simple échange chez le détaillant qui l’a vendu (pourvu

qu’il s’agisse d’un détaillant participant). Tout retour doit se faire durant la période

correspondant à la politique d’échange du détaillant (habituellement, de 30 à 90 jours après

l’achat). Une preuve d’achat peut être requise. Vérifier auprès du détaillant pour connaître

sa politique concernant les retours hors de la période définie pour les échanges.

La deuxième option est d’apporter ou d’envoyer le produit (transport payé d’avance) à un

centre de réparation autorisé ou à un centre de réparation de Black & Decker pour faire

réparer ou échanger le produit, à notre discrétion. Une preuve d’achat peut être requise.

Les centres Black & Decker et les centres de service autorisés sont répertoriés dans les

pages jaunes, sous la rubrique « Outils électriques ».

Cette garantie ne s’applique pas aux accessoires. Cette garantie vous accorde des droits

légaux spécifiques et vous pourriez avoir d’autres droits qui varient d’un État ou d’une

province à l’autre. Pour toute question, communiquer avec le directeur du centre de

réparation Black & Decker le plus près de chez vous. Ce produit n’est pas destiné à un

usage commercial.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes

d’avertissement deviennent illisibles ou sont manquantes, composer le 1-800-544-6986

pour en obtenir le remplacement gratuit.

DÉPANNAGE

Problème Cause possible Solution possible

• L’appareil refuse de • Mauvaise installation de la • Vérifier l’installation de la

démarrer. batterie. batterie.

• Pile non chargée. • Vérifier les exigences de

charge pour la pile.

• Bouton de verrouillage activé. • Déplacer le bouton de

verrouillage en position

de fonctionnement.

• La pile ne se charge pas. • Pile non insérée dans le chargeur. • Insérer la pile dans le chargeur

de sorte que le voyant DEL

rouge apparaisse.

• Chargeur non branché. •Brancher le chargeur dans une

prise qui fonctionne. Se reporter

à la rubrique « Remarques

importantes de chargement »

pour plus de renseignements.

•Vérifier le courant à la prise en

branchant une lampe ou un

autre appareil électrique.

•Vérifier si la prise est reliée à un

interrupteur qui coupe le courant

au moment d’éteindre la lumière.

• Température ambiante • Déplacer le chargeur

trop chaude ou froide. et l’outil à une température

ambiante de plus de 4,5 °C

(40 °F) ou sous les 40,5 °C

(105 °F) 105 degree F (+40,5°C).

Pour de l’aide avec l’outil, consulter notre site Web www.blackanddecker.com pour

l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance

BLACK & DECKER au 1-800-544-6986.

INSTRUCCIONES DE SEGURIDAD GENERALES PARA TODAS LAS

HERRAMIENTAS

ADVERTENCIA: Para reducir el riesgo de lesiones:

• Antes de utilizar, asegúrese de que todas las personas que usen esta herramienta

hayan leído y comprendido todas las instrucciones de seguridad y cualquier otra

información incluida en este manual.

• Guarde estas instrucciones y revíselas con frecuencia antes de usar la herramienta y

al enseñarles a los demás.

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona

con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos

que siguen se utilizan para ayudarlo a reconocer esta información.

PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la

muerte o lesiones graves.

ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, provocará

la muerte o lesiones graves.

PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará

lesiones leves o moderadas.

PRECAUCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro

potencial que, si no se evita, puede provocar daños en la propiedad.

ADVERTENCIA: LEA TODAS LAS INSTRUCCIONES.

Al utilizar herramientas eléctricas para jardín, siempre deben cumplirse las precauciones

de seguridad básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones

personales:

• SIEMPRE UTILICE PROTECCIÓN PARA LOS OJOS: utilice gafas o anteojos de

seguridad siempre que la unidad esté en uso. Los anteojos de seguridad están disponibles

a un costo adicional en su centro local de mantenimiento de Black & Decker o en una

instalación de mantenimiento autorizado. Utilice siempre máscaras faciales o para polvo si

la operación produce polvillo.

• UTILICE LA VESTIMENTA ADECUADA: no utilice ropa holgada ni joyas. Pueden

atascarse en las piezas en movimiento. Se recomienda utilizar guantes de goma y calzado

con una suela de goma considerable al trabajar al aire libre. No opere la unidad descalzo o

con sandalias abiertas. Utilice pantalones largos para protegerse las piernas. Recójase y

cubra el cabello largo.

• NO permita que los niños utilicen esta unidad.

• Asegúrese de que las demás personas y mascotas estén a no menos de 6,1 m (20 pies)

de distancia.

• EVITE EL ARRANQUE ACCIDENTAL: nunca transporte la unidad con el dedo en el

disparador.

• NO SE ESTIRE: conserve el equilibrio adecuado y manténgase parado correctamente en

todo momento.

• EVITE LAS CONDICIONES AMBIENTALES PELIGROSAS: no utilice unidades

eléctricas en lugares húmedos o mojados. No utilice la unidad bajo la lluvia.

• NO OPERE la unidad en atmósferas gaseosas o explosivas. Los motores de estas

unidades normalmente generan chispas y éstas últimas pueden encender los vapores.

•GUARDE LAS HERRAMIENTAS QUE NO SE UTILICEN EN EL INTERIOR: cuando no

las utilice, las unidades deben guardarse en un lugar seco y bajo llave, fuera del alcance

de los niños.

• ESTÉ ALERTA: fíjese en lo que está haciendo. Use el sentido común. No opere la unidad

si está cansado o bajo la influencia del alcohol, drogas o medicamentos.

• MANTENGA LAS MANOS Y LOS PIES LEJOS DEL ÁREA DE TRABAJO.

• NO CARGUE LA HERRAMIENTA BAJO LA LLUVIA O EN LUGARES HÚMEDOS.

• ESTA UNIDAD DE POTENCIA esta diseñada para ser correctamente orientada en una

posición vertical o de montaje en el piso.

ADVERTENCIAS ADICIONALES PARA CULTIVADORES

• NO UTILICE la unidad si no se puede encender o apagar con el interruptor. Toda unidad

que no pueda ser controlada mediante el interruptor es peligrosa y debe repararse.

• ANTES DE REALIZAR ajustes, cambiar accesorios o guardar la unidad, desconecte el

paquete de baterías. Estas medidas de seguridad preventivas reducen el riesgo de

encender la unidad en forma accidental.

•NO FUERCE LA HERRAMIENTA: trabajará mejor y con menos probabilidad de lesiones

personales si se opera a la velocidad para la que fue diseñada. El embrague se activará si

se sobrecarga.

• UTILICE LA HERRAMIENTA ADECUADA: no utilice esta unidad para un trabajo diferente

a aquéllos para los que fue diseñada.

• El polvo creado por este producto contiene productos químicos reconocidos por el

Estado de California como causantes de cáncer, defectos de nacimiento u otros

problemas reproductivos. Algunos ejemplos de estos productos químicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y pesticidas

• arsénico y cromo de madera con tratamiento químico

Para reducir su exposición a estos productos químicos, use equipo de seguridad

aprobado, como máscaras para polvo que están diseñadas especialmente para filtrar las

partículas microscópicas.

• DAÑO A LA HERRAMIENTA: si golpea la herramienta o ésta se atasca con un objeto

extraño, deténgala de inmediato, verifique que no se haya dañado y repare cualquier daño

antes de seguir utilizándola. No opere la unidad con un diente roto.

• CONSERVE LAS HERRAMIENTAS ADECUADAMENTE: mantenga el borde de corte

limpio para obtener un mejor rendimiento y reducir el riesgo de lesiones personales. Siga

las instrucciones para lubricar y cambiar los accesorios. Mantenga los mangos secos,

limpios y libres de aceite y grasa.

• VERIFIQUE LAS PIEZAS AVERIADAS: Antes de volver a utilizar la unidad, se debe

controlar la cubierta u otra pieza que esté averiada para determinar si funcionará

correctamente y realizará la función para la que fue diseñada. Verifique la alineación y la

sujeción de las piezas móviles, la rotura de piezas, el montaje y cualquier otra condición

que pueda afectar su operación. Cualquier pieza que esté dañada debe ser reparada

correctamente o reemplazada por un centro de mantenimiento autorizado, a menos que

este manual indique lo contrario.

• MANTENGA LA CUBIERTA INSTALADA ADECUADAMENTE Y EN FUNCIONAMIENTO.

•ANTES DE ENCENDER EL CULTIVADOR PARA JARDÍN, verifique la tierra y retire las

piedras grandes, las ramas pequeñas y otros objetos similares. Siga controlando para

asegurarse de que el área esté limpia mientras trabaja.

•SI A PESAR DE TODAS ESTAS PRECAUCIONES ENCUENTRA UN OBSTÁCULO

durante el trabajo, apague el cultivador. Retire la batería antes de intentar quitar el

obstáculo.

•Mantenga limpia el área de los dientes.

ADVERTENCIA: Dientes oscilantes. Manténgase a distancia segura.

ADVERTENCIAS SOBRE LA BATERÍA

• UNA UNIDAD ACCIONADA A BATERÍA con baterías integrales o un paquete de baterías

separado debe recargarse sólo con el cargador especificado para la batería. Un cargador

adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra

batería.

• UTILICE LA UNIDAD ACCIONADA A BATERÍA SÓLO con el paquete de baterías

diseñado específicamente. El uso de otro tipo de batería puede producir riesgo de

incendio.

•NO UTILICE NI CARGUE LA BATERÍA bajo la lluvia.

•UTILICE únicamente el cargador provisto.

•RETIRE LA BATERÍA antes de realizar tareas de mantenimiento, limpieza o extracción de

materiales del cultivador. Retire la batería de su cultivador y transpórtelo tomándolo del

mango delantero cuando no lo utilice.

•TENGA CUIDADO al manipular las baterías a fin de no producir un cortocircuito entre las

baterías y los materiales conductores como anillos, pulseras y llaves. La batería o el

conductor pueden sobrecalentarse y ocasionar quemaduras.

•NO ABRA NI DAÑE las baterías. Los electrolitos liberados son corrosivos y pueden

ocasionar lesiones en los ojos o en la piel. Pueden ser tóxicos si se ingieren

CONSERVE ESTAS INSTRUCCIONES

MANUAL DE INSTRUCCIONES

CCUU

UULL

LLTT

TTII

IIVV

VVAA

AADD

DDOO

OORR

PPAA

AARR

RRAA

JJAA

AARR

RRDD

DDÍÍ

ÍÍNN

DDEE

1188

VVOO

OOLL

LLTT

TTII

IIOO

OOSS

ANTES DE DEVOLVER ESTE PRODUCTO POR

CUALQUIER MOTIVO, LLAME AL

(55)5326-7100

ANTES DE LLAMAR, TENGA EL NÚMERO DE CATÁLOGO Y EL CÓDIGO DE FECHA PREPARADOS. EN

LA MAYORÍA DE LOS CASOS, UN REPRESENTANTE DE BLACK & DECKER PUEDE RESOLVER EL

PROBLEMA POR TELÉFONO. SI DESEA REALIZAR UNA SUGERENCIA O COMENTARIO, LLÁMENOS.

SU OPINIÓN ES FUNDAMENTAL PARA BLACK & DECKER.

¡G

¡GRACIAS

RACIAS POR

POR ELEGIR

ELEGIR B

BLACK

LACK & D

& DECKER

ECKER!

AWWW

WWW.B

.BLACKAND

LACKANDD

DECKER

ECKER.

.COM

COM/N

/NEW

EWO

OWNER

WNER

PARA

ARA REGISTRAR

REGISTRAR SU

SU NUEVO

NUEVO PRODUCT

PRODUCTO

Imported by / Importé par

Black & Decker Canada Inc.

100 Central Ave.

Brockville (Ontario) K6V 5W6

Voir la rubrique “Outils électriques”

des Pages Jaunes

pour le service et les ventes.

Catálogo N° GC818

La etiqueta de su herramienta puede incluir los siguientes símbolos.

V ..............voltios A ............amperios

Hz ............hertz W ............vatios

min............minutos ..........corriente alterna

..........corriente continua no............no velocidad sin carga

..............Construcción de clase II ........terminal a tierra

............símbolo de alerta de .../min ......revoluciones o reciprocidad por minuto

seguridad

Información acerca del protector de la batería

Se han incluido protectores para el almacenaje y transporte de la batería. Estos deben

ser usados cuando la batería no esté conectada a la herramienta ni en el cargador.

Recuerde quitar el protector antes de poner la batería en el cargador o conectarla a la

herramienta.

ADVERTENCIA: No guarde ni lleve baterías, unidades de alimentación o pilas en un

lugar donde sus terminales pudieran entrar en contacto con algún objeto metálico. Por

ejemplo, no ponga baterías, unidades de alimentación o pilas dentro de un delantal o

bolsillo, una caja de herramientas o de almacenamiento del producto, un cajón, etc., junto

con clavos sueltos, tornillos, llaves, etc. si no están debidamente protegidas. El

transporte de baterías, unidades de alimentación o pilas puede causar un incendio si sus

terminales entran en contacto sin querer con materiales conductores como llaves,

monedas, herramientas de mano y otros por el estilo. De hecho, el reglamento sobre

materiales peligrosos (HMR) del Ministerio de Transporte de los Estados Unidos prohibe

el transporte de baterías, unidades de alimentación o pilas en cualquier tipo de transporte

terrestre o aéreo (es decir, embaladas en maletas y maletines de mano) A NO SER que

estén debidamente protegidas de hacer cortocircuito. Por lo tanto, cuando transporte

baterías, unidades de alimentación o pilas individuales, asegúrese que sus terminales

estén protegidos y debidamente aislados de materiales que pudieran entrar en contacto

con ellos y causar un cortocircuito.

CARGA DE LA BATERÍA

1. Antes de utilizar el cargador de la batería, lea todas las instrucciones y las

indicaciones de precaución en (1) el cargador de baterías, (2) la batería y (3) el

producto que utiliza la batería.

2. PRECAUCIÓN: para reducir el riesgo de lesiones personales, cargue sólo

unidades de alimentación Black & Decker. Otros tipos de baterías pueden estallar y

provocar daños personales y materiales.

3. No exponga el cargador a la lluvia ni a la nieve.

4. El cargador está equipado con una luz indicadora de carga LED roja, ubicada en la

parte superior del cargador. La luz indicadora se encenderá cuando la batería esté

correctamente conectada al cargador y el enchufe de alimentación insertado en el

tomacorriente. La luz permanecerá encendida siempre que la unidad siga

correctamente conectada a la base de carga con energía. Se recomienda que

almacene la unidad en el cargador durante las temporadas de uso, con el cargador

enchufado, de modo que la batería esté cargada para el próximo uso.

5. El uso de un accesorio no recomendado o no vendido por Black & Decker puede

provocar riesgos de incendio, descarga eléctrica o lesiones personales.

6. Para reducir el riesgo de avería en el enchufe y el cable eléctricos, tire del enchufe

y no del cable al desconectar el cargador.

7. Asegúrese de que el cable esté ubicado de manera que no lo pise o se tropiece con

él y que no esté sujeto a daños o tensiones de alguna otra manera.

8. No se debe utilizar un cable prolongador a menos que sea absolutamente necesario.

El uso de un cable prolongador incorrecto puede provocar riesgo de incendio,

descarga eléctrica o electrocución.

a. Se pueden usar cables de dos conductores con cables prolongadores de dos o tres

conductores. Sólo se deben utilizar cables prolongadores con cubierta redonda y

recomendamos que estén en la lista de Underwriters Laboratories (U.L.). Si la

prolongación se va a utilizar en el exterior, el cable debe ser apropiado para usar en

exteriores. Cualquier cable indicado para uso en exteriores también se puede utilizar

en interiores. Las letras "W" o "WA" en la cubierta del cable indican que el cable es

apropiado para uso en el exterior.

b. Un cable prolongador debe tener una medida de conductor adecuada (AWG o Medida

de conductor estadounidense) por seguridad y para evitar la pérdida de energía y el

recalentamiento. A menor número de calibre del conductor, mayor será la capacidad

del cable; es decir, un calibre 16 tiene más capacidad que un calibre 18. Cuando se

utiliza más de una prolongación para lograr la longitud total, asegúrese de que cada

prolongación tenga al menos la medida mínima de conductor.

TABLA DE MEDIDAS MÍNIMAS DE CONDUCTOR (AWG) PARA

CABLES PROLONGADORES AMPS SEGÚN PLACA: 0 A 10

Longitud total del cable prolongador (en pies) 25 50 75 100 125 150

(en metros) 10 20 30 40 50 60

Calibre del conductor 18 18 16 16 14 14

9. No intente abrir el cargador o la unidad. No contiene elementos que el cliente pueda

reparar. Devuelva a cualquier centro de mantenimiento Black & Decker autorizado.

10. NO incinere las baterías aunque estén muy averiadas o completamente agotadas.

11. No incinere las baterías. Las baterías pueden explotar en el fuego. En condiciones de

uso, de carga o de temperaturas extremas, podría producirse una pequeña pérdida de

líquido en las celdas de la batería. Esto no indica una falla. Sin embargo, si el sello

externo está roto y esta pérdida toca su piel:

a. Lave rápidamente con agua y jabón.

b. Neutralice con un ácido suave como jugo de limón o vinagre.

c. Si el líquido de la batería entra en contacto con sus ojos, lávelos con agua limpia

durante al menos 10 minutos y busque atención médica inmediatamente.

NOTA MÉDICA: el líquido es una solución de hidróxido de potasio al 25 %-35 %.

CONSERVE ESTAS INSTRUCCIONES

NOTAS IMPORTANTES SOBRE LA CARGA

LAS CELDAS DE SU UNIDAD DE ALIMENTACIÓN NO VIENEN COMPLETAMENTE

CARGADAS DE FÁBRICA. ANTES DE INTENTAR CARGARLAS, LEA ATENTAMENTE

TODAS LAS INSTRUCCIONES DE SEGURIDAD.

El cargador está diseñado para utilizar la energía eléctrica doméstica estándar, 120 voltios,

60 Hz.

1. Enchufe el cargador en cualquier tomacorriente eléctrico estándar de 120 voltios, 60 Hz.

NOTA: no cargue con un generador o un suministro de energía de corriente

continua (CC). Utilice únicamente corriente alterna de 120 voltios.

2. Deslice el cargador sobre la unidad de alimentación como se muestra en la figura B y

deje que se cargue la primera vez durante 9 horas. Después de la carga inicial, en

condiciones de uso normales, su unidad de alimentación debería cargarse

completamente en 3 a 9 horas.

3. Desenchufe el cargador y retire la unidad de alimentación. Coloque la unidad de

alimentación en la herramienta y asegúrese de que se inserte completamente en

la cavidad de la batería hasta que produzca un sonido seco.

NOTA: para retirar la unidad de alimentación de la herramienta, presione el botón de

liberación en la parte posterior de la unidad de alimentación (Figura C) y deslícela

hacia afuera.

4. Después del uso normal, la unidad de alimentación debería quedar completamente

cargada en 3 a 9 horas. Si la unidad de alimentación está completamente agotada, la

carga completa puede demorar hasta 9 horas. Su unidad de alimentación no viene

con carga completa de fábrica. Antes de intentar utilizarla, se debe cargar al menos

durante 9 horas.

5. NO cargue la unidad de alimentación con una temperatura ambiental por debajo de

+4,5 °C (+40 °F) o por encima de +40,5 °C (+105 °F). Esto es importante y evitará

Protector de la batería

daños graves en la unidad de alimentación. Se pueden obtener la mayor duración y el

mejor rendimiento si se carga la unidad de alimentación cuando la temperatura

ambiental está en unos 24 °C (75 °F).

6. Durante la carga, el cargador puede zumbar y ponerse caliente al tacto. Esto es una

condición normal y no indica un problema.

7. Si la unidad de alimentación no se carga adecuadamente: (1) Controle la corriente del

tomacorriente enchufando una lámpara u otro artefacto. (2) Verifique si el tomacorriente

está conectado a un interruptor que corta la energía cuando usted apaga la luz. (3)

Mueva el cargador y la unidad de alimentación a un lugar donde la temperatura

ambiental esté entre +4,5 °C (40 °F) y +40,5 °C (105 °F). (4) Si el tomacorriente y la

temperatura están bien y usted no consigue una carga correcta, lleve o envíe la unidad

de alimentación y el cargador al centro de mantenimiento Black & Decker local. Consulte

"Herramientas eléctricas" en las páginas amarillas.

8. Se debe recargar la unidad de alimentación cuando no produce energía suficiente para

tareas que previamente realizaba con facilidad. NO CONTINÚE utilizando la herramienta

con su unidad de alimentación agotada.

9. La unidad de alimentación alcanzará su rendimiento óptimo después de pasar 5 ciclos

durante un uso normal. No hay necesidad de agotar las baterías completamente antes

de recargarlas. El uso normal es el mejor método de descargar y recargar la unidad de

alimentación.

DEJAR EL PAQUETE DE BATERÍAS EN EL CARGADOR

El cargador y el paquete de baterías se pueden dejar conectados con la luz roja encendida

indefinidamente. El cargador mantendrá el paquete de baterías como nuevo y

completamente cargado.

NOTA: Un paquete de baterías perderá lentamente su carga cuando se mantenga fuera del

cargador. Si el paquete de baterías no ha permanecido en carga de mantenimiento, podría

ser necesario cargarlo nuevamente antes de su uso. Un paquete de baterías también

podría perder su carga lentamente si se deja en un cargador que no esté conectado a un

suministro de CA apropiado.

MONTAJE

MONTAJE DEL MANGO AUXILIAR (FIGURA D)

•Coloque el mango en el tubo superior a la altura deseada.

• Asegúrese de que la traba de bloqueo (8) esté alineada con la ranura del tubo.

• Coloque y ajuste el perno (9).

EXTENSIÓN DE LOS POSTES (FIG. E)

• Afloje el anillo (10).

• Extienda los postes hasta el largo deseado.

• Ajuste el anillo.

MONTAJE DE LA CUBIERTA (FIG. F)

1. Coloque el centro abierto de la cubierta (11) sobre la estructura inferior desde la parte de

abajo (cerca del eje de salida).

2. Alinee las lengüetas a presión con la estructura. Aplique una presión uniforme sobre la

cubierta hasta escuchar un sonido seco.

3. Asegúrese de que todas las lengüetas a presión estén colocadas adecuadamente.

ADVERTENCIA: NUNCA OPERE LA HERRAMIENTA SI LA CUBIERTA NO ESTÁ

COLOCADA FIRMEMENTE EN SU LUGAR.

MONTAJE DE LOS DIENTES (FIG. G)

ADVERTENCIA: al soltar el gatillo, los dientes se detendrán por completo para

poder extraer la batería

1. Coloque el diente (12) sobre el eje (13), verifique que la parte plana del agujero del

diente esté alineada con la parte plana del eje. Asegúrese de empujar el diente por

completo hasta colocarlo en el eje.

2. Inserte el extremo recto de la clavija (14) en el agujero del eje. Empuje la clavija hasta

que el extremo curvado se apoye contra el fondo del eje.

3. Repita la operación para los demás dientes. Para retirar los dientes, repita el

procedimiento en sentido inverso.

OPERACIÓN (FIG. H,I)

ADVERTENCIA: Asegúrese de que las demás personas y mascotas estén a no

menos de 6,1 m (20 pies) de distancia.

1. Sostenga la herramienta como se muestra en la Figura H.

2. Levante la unidad de la tierra.

3. Deslice el botón de bloqueo (15).

4. Tire del interruptor disparador (16).

Para el primer cultivo de cada temporada, es mejor moverse lentamente debido a que

hay tierra acumulada. Los cultivos subsiguientes se completarán más rápidamente. No

intente cultivar cuando la tierra está húmeda, por seguridad eléctrica y para evitar que

los dientes se atasquen. Si debe cultivar en condiciones que provoquen el atascamiento

de los dientes, suelte el disparador y espere que los dientes se detengan

completamente. ¡RETIRE LA BATERÍA! Quite el material atascado con una vara o un

destornillador. La operación continua de la herramienta en condiciones de

atascamiento sobrecargará seriamente el motor.

NOTA: Esta unidad viene con un mecanismo de embrague incorporado que se utiliza para

evitar daños permanentes en ella a causa de obstrucciones en los dientes o

sobrecargas. Si se traba el embrague, la unidad emitirá un sonido de "clic" audible. Este

ruido persistirá hasta que se quite la obstrucción o desaparezca la situación de

sobrecarga.

Retire la batería antes de intentar retirar obstrucciones de los dientes. El usuario no puede

regular el mecanismo de embrague.

PRECAUCIÓN: No intente liberar los dientes dejando caer o golpeando la

herramienta contra el suelo. Esto puede dañar la unidad.

ALMACENAMIENTO

Retire y limpie todos los residuos del exterior del cultivador y del interior de la cubierta antes

de almacenar la herramienta. Vea la sección MANTENIMIENTO.

PRECAUCIÓN: NO LA CUELGUE DEL INTERRUPTOR DISPARADOR

Nota: No guarde la herramienta sobre o cerca de fertilizantes o productos químicos. Ese

tipo de almacenamiento puede provocar una corrosión rápida.

CÓMO EVITAR LA CORROSIÓN

PRECAUCIÓN: Use protección para los ojos y guantes adecuados al limpiar la

herramienta.

Los fertilizantes y otros productos químicos de jardinería contienen agentes que aceleran

considerablemente la corrosión de los metales. Si utiliza la herramienta en áreas donde se

han usado fertilizantes o productos químicos, la herramienta debe limpiarse

inmediatamente después.

Limpie todas las piezas expuestas con un paño húmedo. Puede lubricar sólo las piezas

metálicas con un aceite suave a base de petróleo.

Al limpiar la herramienta, NO la sumerja en agua ni la salpique con una manguera.

MANTENIMIENTO

Para limpiar la herramienta, sólo utilice jabón suave y un paño húmedo. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

IMPORTANTE: Para garantizar la SEGURIDAD y la CONFIABILIDAD del producto, las

reparaciones, el mantenimiento y los ajustes (los que no estén enumerados en este manual)

deben ser realizados por los centros de mantenimiento autorizados u otras organizaciones

de mantenimiento calificadas y siempre deben utilizarse piezas de repuesto idénticas.

EL SELLO RBRC™

El sello RBRC™ en las baterías de níquel-cadmio indica que Black & Decker

participa voluntariamente en un programa industrial para recolectar y reciclar

estas baterías al término de su vida útil, cuando se retiran de servicio dentro de

los Estados Unidos. El programa RBRC™ proporciona una conveniente

alternativa para el depósito en los lotes de basura municipales de las baterías de

níquel-cadmio desgastadas, hecho que es ilegal en algunas regiones.

Los pagos de Black & Decker a RBRC™ hacen más sencillo para usted deshacerse de sus

baterías desgastadas con los distribuidores de baterías de níquel-cadmio de su

localidad, o en los centros de servicio autorizado Black & Decker. También puede

comunicarse al centro de reciclaje de su localidad para que le informen de los lugares a

los que puede regresar las baterías desgastadas. La entrada de Black & Decker a este

programa es parte de su compromiso para proteger nuestro medio ambiente y conservar

los recursos naturales.

ACCESORIOS

Dientes del reemplazo (RT400) que se recomiendan para la herramienta están disponibles

en su distribuidor local o en el centro de mantenimiento autorizado. Si necesita ayuda con

respecto a los accesorios, llame al: (55)5326-7100

ADVERTENCIA: El uso de accesorios no recomendados para utilizar con esta

herramienta puede resultar peligroso.

INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de mantenimiento de Black & Decker cuentan con personal altamente

capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la

reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas

de repuesto originales de fábrica, póngase en contacto con el centro de mantenimiento de

Black & Decker más cercano a su domicilio. Para ubicar su centro de servicio local,

consulte la sección “Herramientas eléctricas” (Tools-Electric) de las páginas amarillas,

llame al (55)5326-7100 o visite nuestro sitio www.blackanddecker.com.

GARANTÍA COMPLETA DE DOS AÑOS PARA USO EN EL HOGAR

Black & Decker (Estados Unidos) Inc. ofrece una garantía de dos años por cualquier

defecto del material o de fabricación de este producto. El producto defectuoso se reparará

o reemplazará sin costo alguno de dos maneras.

La primera opción, el reemplazo, es devolver el producto al comercio donde se lo adquirió

(siempre y cuando se trate de un comercio participante). Las devoluciones deben

realizarse conforme a la política de devolución del comercio (generalmente, entre 30 y 90

días posteriores a la venta). Le pueden solicitar comprobante de compra. Consulte en el

comercio acerca de la política especial sobre devoluciones una vez excedido el plazo

establecido.

La segunda opción es llevar o enviar el producto (con flete pago) a un Centro de

mantenimiento propio o autorizado de Black & Decker para su reparación o reemplazo

según nuestro criterio. Le pueden solicitar el comprobante de compra. Los Centros de

mantenimiento autorizados y de propiedad de Black & Decker se detallan en la sección

“Herramientas eléctricas” (Tools-Electric) de las páginas amarillas de la guía telefónica.

Esta garantía no se extiende a los accesorios. Esta garantía le concede derechos legales

específicos; usted puede tener otros derechos que pueden variar según el estado o la

provincia. Si tiene alguna pregunta, comuníquese con el gerente del Centro de

mantenimiento de Black & Decker de su zona. Este producto no está diseñado para uso

comercial.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: si sus etiquetas de

advertencia se tornan ilegibles o faltan, llame al (55)5326-7100 para que se le reemplacen

gratuitamente.

CULIACAN, SIN

Av. Nicolás Bravo #1063 Sur

(667) 7 12 42 11

Col. Industrial Bravo

GUADALAJARA, JAL

Av. La Paz #1779

(33) 3825 6978

Col. Americana Sector Juarez

MEXICO, D.F.

Eje Central Lázaro Cardenas

No. 18

(55) 5588 9377

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A

(999) 928 5038

Col. Centro

MONTERREY, N.L.

Av. Francisco I. Madero

No.831

(81) 8375 2313

Col. Centro

PUEBLA, PUE

17 Norte #205

(222) 246 3714

Col. Centro

QUERETARO, QRO

Av. Madero 139 Pte.

(442) 214 1660

Col. Centro

SAN LUIS POTOSI, SLP

Av. Universidad 1525

(444) 814 2383

Col. San Luis

TORREON, COAH

Blvd. Independencia, 96 Pte.

(871) 716 5265

Col. Centro

VERACRUZ, VER

Prolongación Díaz Mirón #4280

(229)921 7016

Col. Remes

VILLAHERMOSA, TAB

Constitución 516-A

(993) 312 5111

Col. Centro

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100

Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse

al Centro de Servicio más cercano:

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

• La unidad no enciende. • La batería no está bien instalada. • Verifique la instalación de la

batería.

• La batería no carga. • Verifique los requisitos de

carga de la batería.

• Botón de bloqueo accionado. • Mueva el botón de bloqueo

la posición de trabajo.

• La batería no carga. • La batería no está insertada en • Inserte la batería en el

el cargador. cargador hasta que se

encienda la luz roja (LED).

• El cargador no está enchufado. • Enchufe el cargador en un

tomacorriente que funcione.

Para conocer más detalles,

consulte "Notas importantes

sobre la carga".

• Controle la corriente del

tomacorriente enchufando

una lámpara u otro artefacto.

• Verifique si el tomacorriente

está conectado a un

interruptor que corta la

energía cuando usted apaga

la luz.

• Temperatura ambiental • Mueva el cargador y la

demasiado caliente o demasiado herramienta a un ambiente

fría. con una temperatura superior

a 4,5 °C (40 °F) o inferior a

40,5 °C (105 °F).

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con

su producto, visite nuestro sitio Web www.blackanddecker.com o llame a la línea de ayuda

BLACK & DECKER al (55)5326-7100.

BLACK & DECKER S.A. DE C.V.

BOSQUES DE CIDROS ACCESO

RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MÉXICO, D.F

TEL. 55-5326-7100

SECCI N

AMARILLA

Si funciona…

y funciona muy bien.

Vea “Herramientas

eléctricas (Tools-

Electric)”

– Páginas amarillas –

para Servicio y ventas

Other manuals for GC818

Table of contents

Languages:

Other Black & Decker Tiller manuals

Black & Decker

Black & Decker GXC1000 User manual

Black & Decker

Black & Decker GXC1000L User manual

Black & Decker

Black & Decker GC818 User manual

Black & Decker

Black & Decker GC818 User manual

Black & Decker

Black & Decker GC818 User manual

Black & Decker

Black & Decker BETL18 User manual

Black & Decker

Black & Decker LGC120 User manual

Black & Decker

Black & Decker GC150 User manual

Black & Decker

Black & Decker GC818 User manual

Black & Decker

Black & Decker GXC1000L User manual

Black & Decker

Black & Decker TL10 User manual

Black & Decker

Black & Decker CTL36 User manual

Black & Decker

Black & Decker LGC120 User manual

Popular Tiller manuals by other brands

McCulloch

McCulloch MCRT55 owner's manual

Poulan Pro

Poulan Pro Pro RT900 Repair parts manual

P.Lindberg

P.Lindberg 9068072 manual

Garland

Garland MULE 961 QG instruction manual

Southern States

Southern States SO620A owner's manual

Hologram

Hologram KJ600TA Manual instruction

Craftsman

Craftsman 29748 instruction manual

Landoll

Landoll 9650 FC Operator's manual

MTD

MTD Series 250 Operator's manual

Poulan Pro

Poulan Pro 417134 Operator's manual

Simplicity

Simplicity 514RT parts manual

Montgomery Ward

Montgomery Ward TMO-39083A operating manual

Troy-Bilt

Troy-Bilt 340 Series Operator's manual

Verts Loisirs

Verts Loisirs VLRT55 manual

Brinly

Brinly SAT2-40BH-S owner's manual

Ozito

Ozito PXCTS-0182U Original operating instructions

Yard-Man

Yard-Man RT65 Operator's manual

Craftsman

Craftsman 917.293550 owner's manual
