BLACK RED WHITE SALMA B192-REG1W2D/150 User manual

RUS
Штамп ОТК______________Дата_________
Номер детали Размеры, мм
Код детали Количество,шт Номер пачки
A B C D E
Рекомендации по эксплуатации и обслуживанию Качество и комплектность изделия рекомендуется проверять в магазине при покупке в распакованном виде.
В процессе эксплуатации изделия необходимо периодически затягивать ослабленные винтовые соединения, а также эксцентриковые стяжки.
Изделие предназначено для оборудования интерьера жилых комнат в помещениях с относительной влажностью воздуха от 45 до 70%.
Во избежание коробления деталей и изменения цвета изделия следует избегать установки мебели на прямых солнечных лучах. В случае установки изделия
мебели в непосредственной близости от нагревательных и отопительных приборов ее поверхности во время эксплуатации должны быть защищены от нагрева.
Температура нагрева элементов мебели не должна превышать +40 °С.
При эксплуатации мебельной продукции необходимо исключить попадание воды и иных жидкостей на элементы изделий мебели. При монтаже моек, раковин в
изделиях мебели для кухонь должна быть предусмотрена их гидроизоляция в местах контакта с поверхностью корпуса изделия мебели.
В случае необходимости перемещения изделия по квартире перед его перестановкой, необходимо полностью освободить его от груза. Рекомендуется перед
перестановкой вынуть выдвижные ящики и переставные полки. Во избежание поломки имеющихся опор, передвижение производить приподнимая изделие над
уровнем пола.
Удаление пыли с изделий следует производить слегка влажной мягкой салфеткой.
При эксплуатации изделий набора ЗАПРЕЩАЕТСЯ:
- в процессе сборки и эксплуатации изделий набора становиться ногами на горизонтальные щиты (полки), основание кровати;
- перемещать изделия держась за верхние щиты;
- применять химические чистящие средства для уборки мебели.
Гарантии изготовителяИнструкция по сборкеВНИМАНИЕ! Перед началом сборки изделия просим ознакомиться с инструкцией по сборке, а также с рекомендациями по эксплуатации и обслуживанию. Сборка изделия должна производиться в порядке, изложенном в настоящей инструкции.
2
A
B
A=B
4
f1
31 5n261p38x16 mm

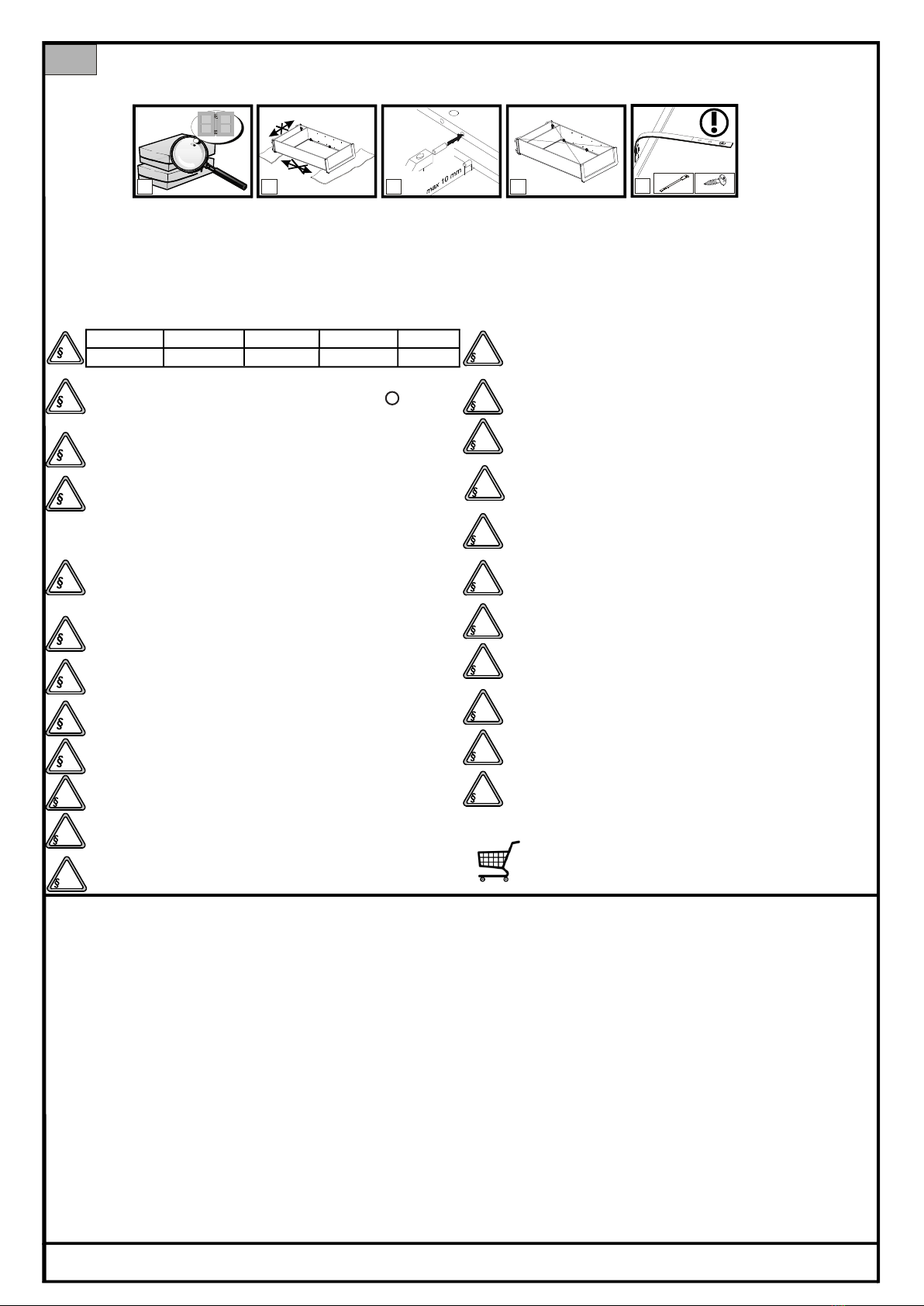

Пояснения / описание возможных указаний, используемых в инструкции по сборке 12345678910111213141517181920212223
!
“ “
Первый этап сборки состоит в оснащение деталей соответствующей
фурнитурой, согласно нижеследующих рисунков. Символы обозначают
те места, на которые следует обратить особое внимание при сборке.
Фурнитура находится в пачке с маркировкой «ФУРНИТУРА».1. ВНИМАНИЕ! Не начинайте сборку изделия, если вы обнаружили дефекты или повреждения.
2. Во время сборки детали необходимо разложить на ровной, мягкой и чистой поверхности (например полотенце, одеяло). Не собирать мебель на ковре
или войлоке.
3. В отверстия диаметром 8 мм, находящиеся на торцах деталей, вбить деревянные шканты f1. ВНИМАНИЕ! В случае, если шкант выступает из
отверстия более, чем на 10 мм, его необходимо укоротить или заменить, так как возможно повреждение деталей.
4. Положить корпус изделия фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояния между противолежащими
углами по диагонали. Расстояния должны быть равными.
5. Закрепить фиксирующую ленту, согласно инструкции. Неправильное прикрепление мебели может привести к ее опрокидыванию.
Просверлить отверстия согласно рисунка. Во время выполнения этой
операции необходимо соблюдать правила техники безопасности, так как
можно получить телесные повреждения или повредить изделие.
Средний щит стола необходимо поместить между раздвинутых щитов
(крышек) рабочей поверхностью вверх.
Для соединения между собой изделий, необходимо использовать
винтовую стяжк у VHS или соответствующий шуруп из комплекта
фурнитуры.
ВНИМАНИЕ! Необходимо закрепить изделие с помощью фиксирующей
ленты, которая является обязательным элементом для безопасной
эксплуатации изделия.
ВНИМАНИЕ! Во время закрывания откидной двери в последней фазе
движения придерживайте дверь, так как из-за неконтролируемого
опускания есть вероятность повреждения детали.
Видимые эксцентриковые стяжки необходимо закрыть
заглушками.
ВНИМАНИЕ! Неосторожное использование изделия может
привести к опрокидыванию.
ВНИМАНИЕ! Детали, оклеенные глянцевыми пленками, имеют защитную
пленку, которую необходимо снять после монтажа детали. Поверхность
этих деталей можно чистить не раньше, чем через 4 недели после
монтажа.
Возможность установки дверей с правой или левой стороны изделия.
Еврошуруп вкрутить так, чтобы он не выступал выше поверхности детали.
Дополнительный элемент (опция).
Установить шкаф верхний на верхний щит соответствующего изделия и
закрепить при помощи металлической пластины n52 и шурупов p2.
Ненадлежащее крепление изделия грозит его падением (отрывом) во
время эксплуатации.
Соответствующие отверстия детали необходимо промазать клеем y1, а
затем установить сборочный элемент и оставить до полного высыхания
клея y1. При проведении операции будьте внимательны и осторожны, так как
чрезмерное усилие при креплении стекла или зеркала может привести к
его поломке.
Собрать изделие в соответствии с приведенными ниже рисунками при
помощи указанной фурнитуры и/или соединительных элементов.
Место приклеивания элемента необходимо тщательно очистить.
Регулировка деталей.
ВНИМАНИЕ! Выполнять операцию следует очень осторожно, чтобы не
повредить детали изделия.
Ре г ул и р о в оч ны й в и нт р е г ул ир ует от к р ыв а н ие от к и д но й д ве р и
(вкручивание винта облегчает опускание двери)
Прикрепить изделие к стене. Ненадлежащее крепление изделия грозит его
падением (отрывом) во время эксплуатации. ВНИМАНИЕ! Крепление
изделия может проводить только специалист. Перед началом крепления
изделия необходимо убедиться, можно ли к данной стене крепить мебель,
подобрать соответствующий крепежный дюбель, проверить качество и
прочность крепления. ИООО “БРВ-Брест”, Республика Беларусь, г. Брест,
ул. Янки Купалы, 1В-1, каб.216, т/ф [phone]
Элементы фурнитуры, предназначенные для самостоятельного
приобретения в специализированных магазинах.
SALMA B192-REG1W2D/150
16Рекомендованный размер матраца.
1. Гарантийный срок эксплуатации изделия - 24 месяца (для изделий для лежания и сидения - 18 месяцев) со дня продажи магазином. В период
гарантийного срока изготовитель гарантирует ремонт изделий или их замену, если потребителем не нарушены правила эксплуатации.
2. Претензии предъявляются потребителем непосредственно в торгующую организацию, в которой была приобретена мебель, предъявив настоящую
"Инструкцию по сборке" и копию товарного чека.
3. Срок службы мебели - 5 лет.
4. Предприятие-изготовитель оставляет за собой право вносить изменения в конструкцию изделия, не ухудшая его конструктивные
и эксплуатационные характеристики.
5. Изделие соответствует требованиям ТР ТС 025/2012. Необходимый уровень электробезопасности и изоляционной защиты комплектующих
соответствует требованиям ТР ТС 004/2011. Электромагнитная совместимость комплектующих соответствует требованиям ТР ТС 020/2011.
6. Декларация о соответствии: ЕАЭС № BY/112 11.01. TP025 018.01 01345.

FurnitureUseandMaintenance
EN
§FurnitureAssemblyExplanations / Possible notes used in the Assembly Instructions:§1§2§31.2.4.5.6.7.1. Furniture units must be placed on a level surface and levelled.
2.Check the condition of the cam pins while the furniture is in use. Tighten if necessary.
4.Furniture must be placed in dry rooms, with working ventilation, and at least 1 m from active heat sources. The rooms must be protected against
detrimental weather conditions (sunlight, rain, etc.).
6.Furniture must be moved by being lifted it with no load on it. Note: shifting or dragging furniture may cause permanent damage. When moving,
hold the vertical elements of the unit, i.e. the sides and legs. Do not grab the horizontal elements, e.g. structural shelves or drawers, as these are
prone to damage.
7.Clean furniture using a damp cloth or paper towel.
3. NOTE!! Do not climb on furniture.5.NOTE!! Placing excessive loads on furniture is dangerous to users and may cause permanent damage.§5§6§7§8§9§4Drill holes according to drawings. During this operation take
special care not to cut yourself or damage the component!
§10
§11§12§13§14§15
§18
§17
NOTE!!
Componentsymbol CodePackABCDEDimensions[mm]Quantity[pcs]
NOTE!!NOTE!!The first stage of the assembly involves fitting the components with
the proper accessories as specified on the drawings below.
The symboldenotes places where special caution is required
during assembly.
NOTE!! L ack o for improper adjustment poses risk of flap doorfalling freely.Attach unit to wall when completely assembled. Improperlyattached furniture may break free and fall while being mountedor used.The unit may only be attached to the wall by a qualifiedperson. Check that the wall is suitable fo rhaving furnitureattached to it before hand. Choose a suitable anchor bolt andcheck the strength and quality of the attachment.Place the top unit on the base unit then join them usingconnector plate n52 and screws p25. The unit may break freeand fall during use if this instruction is not followed.Assemble the unit according to the drawings below using the
specified connectors and/or joints.
ATTENTION! The operation must be carried out very carefully
in order to damage the parts of the product.
Apply glue y1 into the holes of the depicted component, attach it and
wait for the glue to dry.
Clean the glued area thoroughly.
AdjustmentTighten the screws e8 so they do not project over the rim.
OptionPlace the insert upside down onto the frame in place designed for
that component using the unfolded top unit.
Use security tape as this is essential to ensure the safety ofthose who use your furniture.NOTE!! Handle glass components with extra caution so as not to cut
yourself or damage or break the components.
Connect the adjoining units using VHS connecting screws.
§19
The door may be installed either on the left or the right side of the
unit.
§20
NOTE!! B ed unit and flap have a tendency to slam whenclosing. There is a risk of injury.
§21
Apply masking strip/unit in visible places.
§22
2ABA=B4
f1
3613.5n261p38x16 mm
§23
NOTE!! High gloss fronts are covered with a protective film which
is to be removed once the component has been hung up.
The surface of these fronts cannot be cleaned until least 4 weeks
after removing the protective film.
NOTE!! Furniture may break free and fall if not used with caution.
Note: Before starting to assemble furniture, please read all the Furniture Assembly Instructions including the rules for maintenance and use.
Follow the sequence of individual assembly stages according to the paragraphs provided in the General Rules for Furniture Assembly.
KEEP THESE INSTRUCTIONS FOR THE DURATION OF FURNITURE USE. 1. NOTE! Do not proceed with assembly if any components are defective or damaged.
2. Place the components on a soft, clean surface, e.g. a towel or blanket, during assembly. Do not assemble furniture on rags, carpets, etc.
3. Drive the dowel pins f1 into the 8mm diameter holes, located on components' edges. Leave the cam bolt holes free. Any pin that sticks out by more
than 10mm needs to be taken out, replaced and shortened as it may damage the side wall during assembly.
4. Make sure that the diagonals are of equal length before attaching the back wall.
5. NOTE! Safety strap. Install according to instructions. Improperly secured furniture may break free and fall during use.
6. Dear Customer, in case of complaints please quote the code number provided on the first page of the Assembly Instructions. Report all comments
and complaints where you purchased the furniture. If possible, provide a label of defective product indicating the packing date and the packer.
Set screw adjusts cabinet flap door opening (tighten the screw for the
cabinet flap door to fall more freely).
Elements of accessories, designed for self-purchase in
specialized stores.
§16
The recommended size of the mattress.

B1 -92 REG1W2D/150
SALMA
1469
727
432
1/12
§1
x22
p38
Ø3,5x16mm
x15l2
x14
p51
Ø3,5x15mm
x1z1
x48
Ø8x30 mm
f1
x22
r42
20/1120/11
x22
r1
Ø15x12 #16mm
x1
f35
10x50mm
x1
p17
Ø5x50mm
x10
s59
x3
c253/33
x1
n14/2
86x21x15/1,5mm
x6
k1
x12
d1
D5mm
x2
p131
4x16mm
x7
b90
x5
n108
20x13x3,5/1mm
x29
Ø8x30 mm
f1
x7
a204
x13
e1
7x50mm
x2
o27
x12
d3
D5mm
x2
d5
x3
s67
Фурнитура/Accesories 1
20 44/
2/4
116410766B192-0202
1/4
1162461339B192-0211
2/4
116410570B192-0243
1/4
1163521448B192-138
4
1/4
1163521448B192-139
5
1/4
1163961311B192-1406
1/4
1163961311B192-141
7
2/4
116396416B192-2158
2/4
116352727B192-22112
2/4
116332694B192-3139
2/4
116396383B192-31510
2/4
316370382B192-31611
3/4
3
4
310234B192-53615
1/4
116601345B192-54116
2/4
11660728B192-53013
1/4
12,5
455
1408B192-91618
1/4
12,52481408B192-91719
DB C AE
x2
s2
Ø16
2/4
116396416B192-21414
2/4
1332B192-42522
2/4
11660728B192-52917
43 16
x4
p42
3 x25,5 mm
x2
e22
7x28mm
12
19 7
11
11
15
15
15
9
8
7
11
10
4
6
5
17
16
1
2
3
13
14
22

§2
1
2/12
f1
r1
r42
x18
r42
20/1120/11
x19
r1
Ø15x12 #16mm
x21
Ø8x30 mm
f1
b90
d3
r1
r1
r1
r1
f1
f1
f1
f1
10
x6
d3
D5mm
x3
b90
r1
r1 r1
r1
r1
r1 r1
f1
f1
f1
f1
f1
f1
9
4
r1
r1
f1
f1
b90
d3
d3
b90 d3
d3
d3
d3
b90
r42
r42
5
r1
r1
r42
r42 r1
r1
r1
r1
f1
f1
f1
f1
f1
12
r42
r42
r42
r42
r1
r1
r1
f1
f1
16
r42
r42
r42
r42
I
II
13
r42
r42
r42
f1
f1
17
r42
r42
r42
22

2
3/12
d1
x12
d1
D5mm
x8
Ø8x30 mm
f1
f1
x4
b90
b90
d3
r42
d5
7
f1
f1
f1
f1
d1
d1
d1
d1
d1
d1
b90
b90
b90
b90
r42
r42
x6
d3
D5mm
x2
d5
x4
r42
20/1120/11
6
f1
f1
f1
f1
d1
d1
d1
d1
d1
d1
r42
r42
180°
6
d5
d3
d3
d3
d3
d3
d3
d5
f1

3
4
4/12
z1
z1
x1z1
x1z1
9
13
§6
5
16
12
17

5
6
5/12
z1
x1z1
x1z1
x6
k1
12
5
4
z1
k1
k1
k1
k1
k1
k1
5
4
9

7
8
6/12
12 4
5
z1
7
10
6
22

9
72/1
10
e1 z1
e1 e1
x8
e1
7x50mm
x1z1
7
6
8
e1
e1
e1
e1
e1
e1
e1
14

18
19
11
8/12
12
e22 z1
e22 e22
x2
e22
7x28mm
e1
e22
e1
e1
e1
e1
x5
e1
7x50mm
483

13
9/12
14
x20
p38
Ø3,5x16mm
x1
n14/2
86x21x15/1,5mm
x1
p17
Ø5x50mm
x1
f35
10x50mm
x2
p38
Ø3,5x16mm
I2
I2
n108
p38
x5
n108
20x13x3,5/1mm
x15l2
900
10
f35
p38
p38
n14/2
n14/2
p17
B
C
D
E
A
n14
s67
19
x3
s67
X
l2
l2
Y
18
19
53
591
1345
l2
l2
l2
l2
n108
n108
s67
s67
s67

15
10/12
s59
1
s59
2
a204
p51
p51
x7
a204
x14
p51
Ø3,5x15mm
x3
c253/33
x4
p114
3x25mm
x2
o27
x2
p131
4x16mm
x3
s59
2
a204 p51
a204
p114
p114
c353/33
3
a204 p51
a204 p51
p114
p114
c353/33
1
a204 p51
a204 p51
a204 p51
c253/33
p131
p131
o27
o27

16
11/12
17
d1
11
s59
1
s59
e22
2
x7
s59
15
d3
r1
s2
12
3
15
15
15
11
11
11
x2
s2
Ø16
b90
a204

18
11 11/
15
§14
B192-REG1W2D/150 с подсветкой
