36" GRIDDLE
COOKING STATION
Parts & Assembly
MODEL 

Before proceeding, make certain
that you read and understand the
Owner’s Manual included with
your griddle.
Hazardous fire or explosion may
result if instructions are ignored.
It is the consumer’s responsibility
to see that the griddle is prop-
erly assembled, installed, and
maintained. Failure to follow the
instructions in this manual could
result in bodily injury and/or
property damage.
SAFETY ALERT KEY
Read and follow all of the notices
found throughout the manual.
INSTALLER/ASSEMBLER:
Leave these instructions with consumer.
CONSUMER:
Keep this manual for future reference.
TO REGISTER your Blackstone product please go to
www.blackstoneproducts.com/register-griddle
Model Number _____________________________
Serial Number______________________________
Date Purchased ____________________________
!DANGER
Indicates an imminently
hazardous situation which, if not
avoided, will result in death or
serious injury.
!WARNING
Indicates the possibility of serious
bodily injury if the instructions
are not followed.
!CAUTION
Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
36” Griddle Cooking Station | Parts & Assembly

PARTS & ASSEMBLY

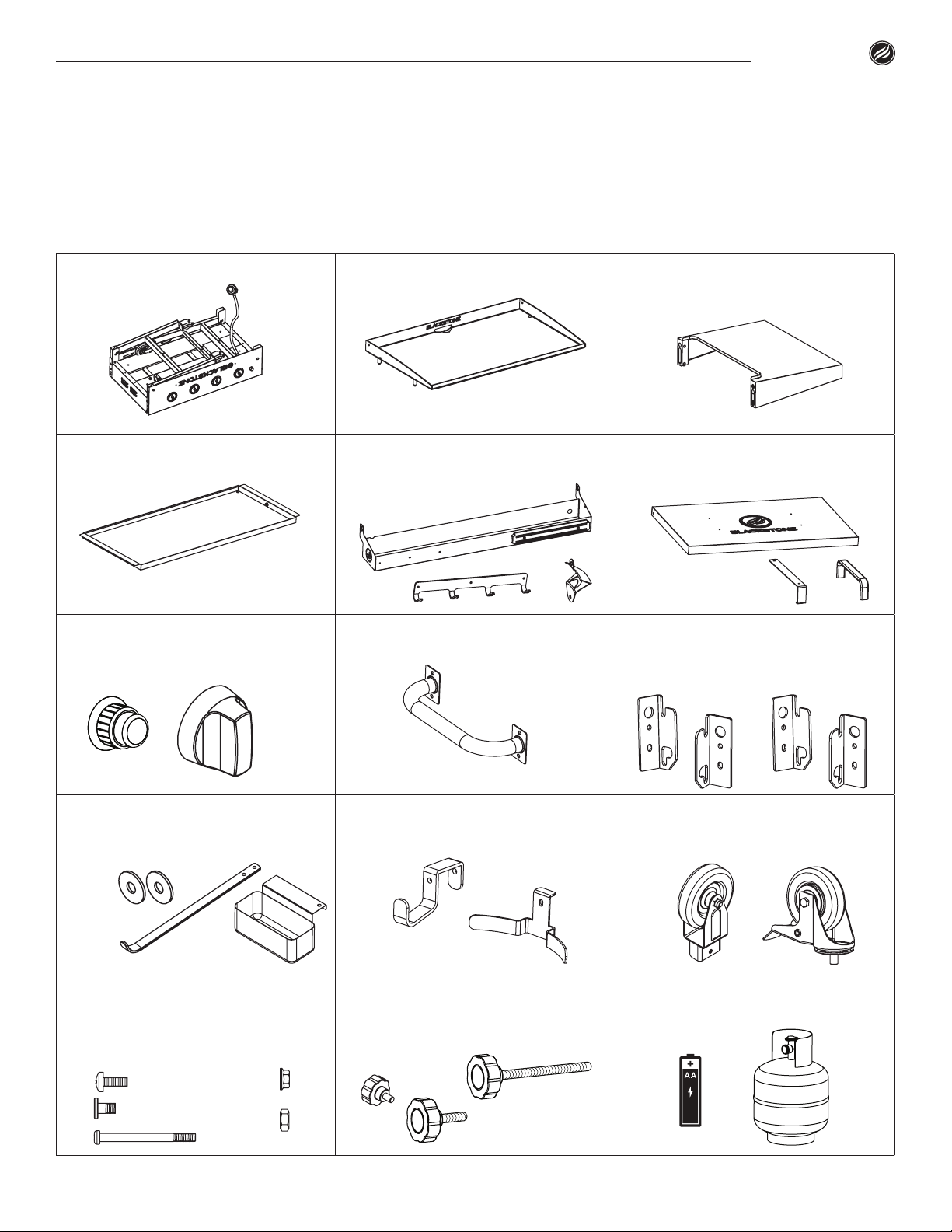

ILLUSTRATED PARTS LIST
01. Body (1 piece) 02. Griddle top (1 piece) 03. Le side shelf (1 piece) & Right
side shelf (1 piece)
04. Bottom shelf (1 piece) 05. Front shelf (1 piece) & Metal
hook (1 piece) & Bottle
opener (1 piece)
06. Hard cover (1 piece) & Hooks (2
pieces) & Handles (2 pieces)
07. Ignition button (1 piece) &
Control knobs (4 pieces)
08. Handle (1 piece) 09. Right shelf
brackets
(2 pieces)
10. Le shelf
brackets
(2 pieces)
11. Paper towel holder (1 piece)
& Grease cup (1 piece) &
Washers (2 pieces)
12. Propane tank hanger (1 piece) &
Propane tank holder (1 piece)
13. Swivel wheels (2 pieces) &
Locking caster wheels (2 pieces)
14. M6X12 screws (14 pieces) & M8
screws (8 pieces) & M6X70 screw
(1 piece) & M6 Nut (3 pieces) &
M4 Nut (3 pieces)
15. Long thumbscrew (2 piece) &
Medium thumbscrew (4 pieces)
& Small thumbscrew (2 pieces)
NOT INCLUDED - 20lb LP Gas Tank
& AA Battery
ab
ab
36” Griddle Cooking Station | Parts & Assembly
01

ASSEMBLY INSTRUCTIONS
Please read all instructions thoroughly before proceeding. Make sure all
the plastic packing material is removed before assembling
Find a large, clean area to assemble your griddle. Please refer to the parts list
and assembly diagrams as necessary.
Griddle assembly involves large components; therefore, it is advised to have
two people assemble the unit.
!CAUTION
Two people are recommended for
the assembly of this product.
!WARNING
The manufacturer has made every
eort to eliminate any sharp
edges. However, you should
handle all components with care
to avoid accidental injury.
Some parts may contain sharp
edges, especially as noted
in these instructions. Wear
protective gloves if necessary.
TOOLS NEEDED: Phillips Head
Screwdriver & Adjustable Wrench
!WARNING
The use of alcohol, prescription
or non-prescription drugs may
impair the consumer’s ability
to properly assemble or safely
operate the appliance.

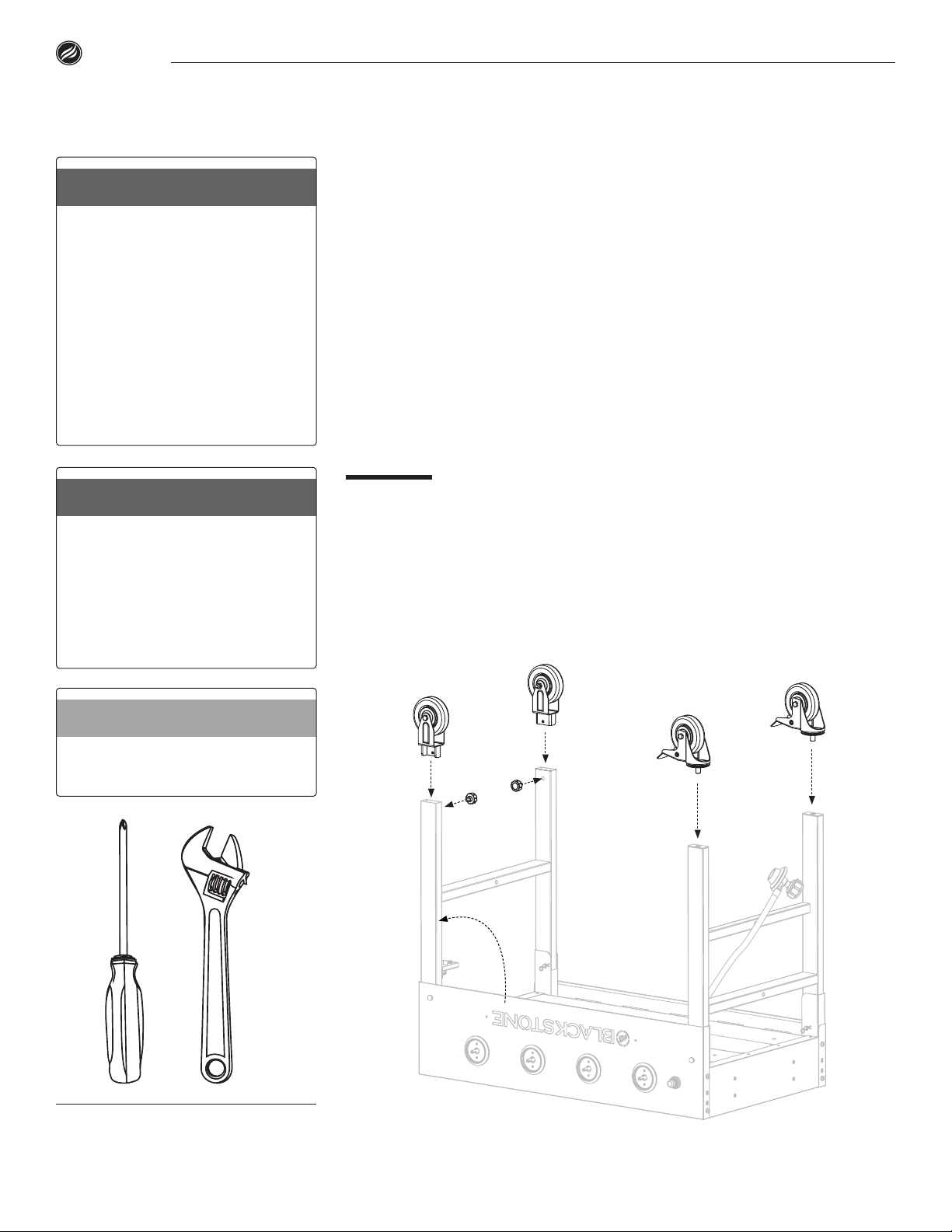

STEP 01
Remove the griddle body from the packaging and lay it upside down on a
smooth, at surface with the help of another person.
Rotate the legs into a vertical position. Install the two xing wheels
(le wheels) with two small thumbscrew and two swivel wheels (right
wheels) with wrench. Be sure that swivel wheels are in locked postion
when attaching.
36” Griddle Cooking Station | Parts & Assembly
02

STEP 02
Place the bottom shelf and secure it with one (1) large thumbscrew to
between the two legs on the le. Use one (1) small thumbscrew to attach the
shelf and the propane tank holder in between the two lockable castor wheels
on the right. Then, attach the propane tank hanger with one (1) M6X70 bolt
and one (1) M6 nut.
STEP 03
With the help of another person, place the griddle on it’s feet. Then, install the
paper towel holder by sliding it into the slot beneath the right side shelf. Secure
it using one (1) M6X12 screw and two (2) washers. Next, push the knobs into
place and screw on the ingition button (be careful not to over tighten).
STEP 04
Attach two (2) side shelf brackets to the right side of the griddle unit with
four (4) M6X12 bolts. Then repeat this step on the le side of the griddle unit
with four (4) M6X12 screws.
Insert one AA battery (not included)
into the battery socket with the
positive terminal facing out, and
then screw on the Ignition Button
until tight, be careful not to
over tighten.
36” Griddle Cooking Station | Parts & Assembly
03

STEP 05

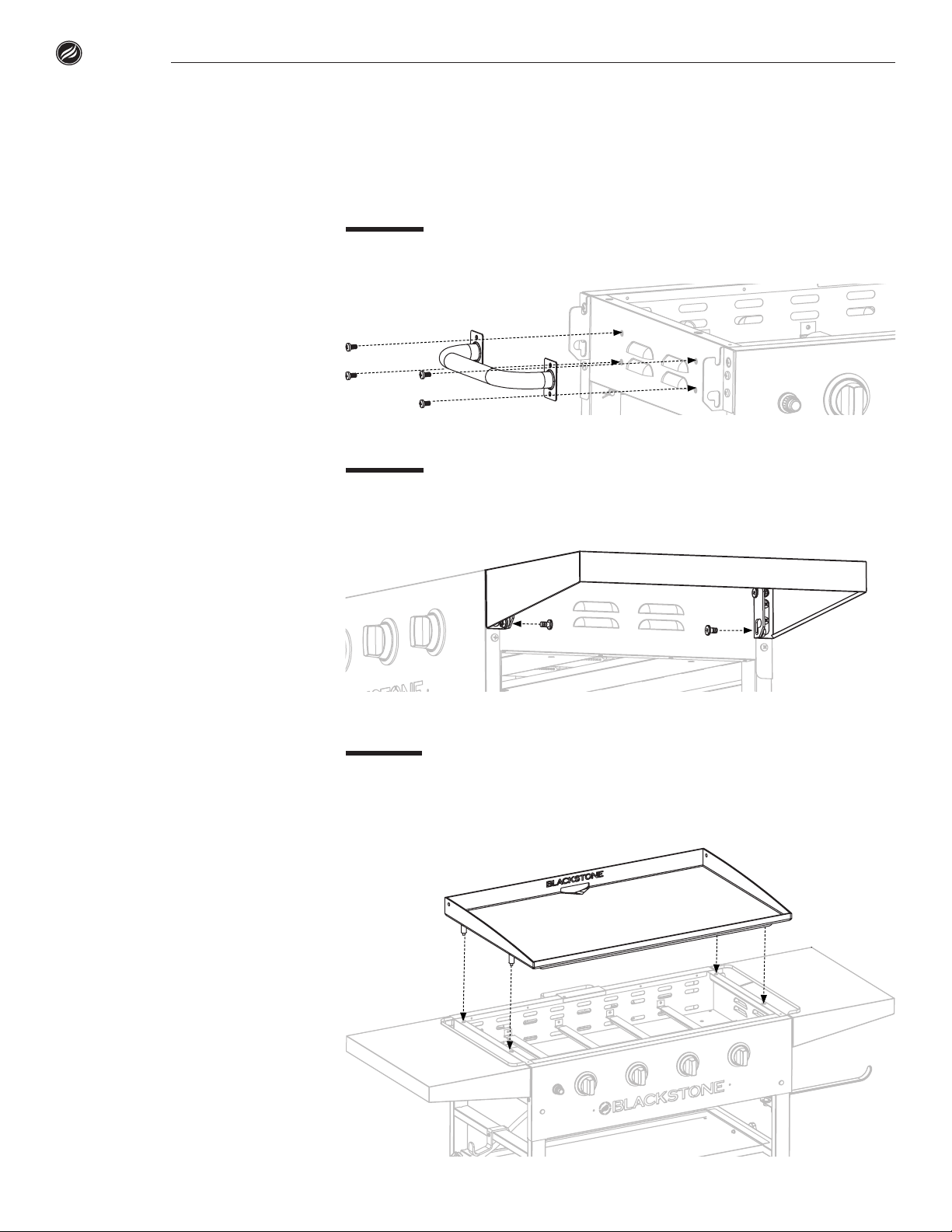

Install the handle to the griddle body with four (4) M6X12 screws.
STEP 06
Install the right side shelf on to the griddle body with two (2) M8 screws.
Repeat this step with two (2) M8 screws on the le side of the unit.
STEP 07
With the help of another person, place the griddle top onto the griddle body.
Be sure that the pins are securely inserted in the corresponding holes. Place
the grease cup onto the rear of the unit.
36” Griddle Cooking Station | Parts & Assembly
04

STEP 08

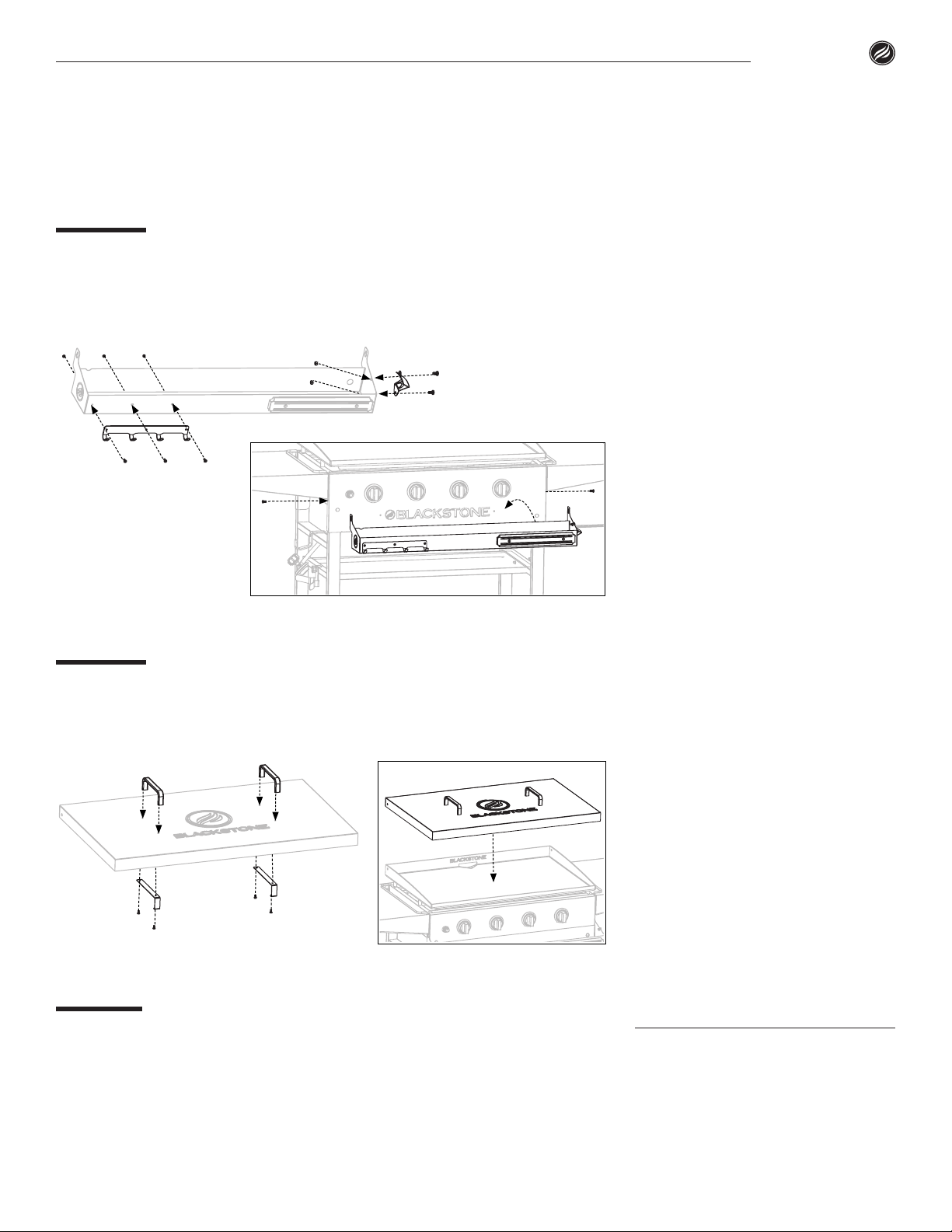

Attach the metal hooks onto the front shelf with three (3) M4X10 scews and
three (3) M4 nuts. Attach the bottle opener on the right side of front shelf
with two (2) M6X12 screws and two (2) M6 nuts. Attach the front shelf onto
the griddle with two (2) M6X12 screws.
STEP 09
Assemble the hard cover handle and hooks with four (4) M4X10 screws. (The
screws are inside the handles.) Use the hard cover to protect the griddle top
when not in use.
STEP 10
Proceed to seasoning instructions (pg 18) in the Owner’s Manual. Enjoy
cooking outdoors on your Blackstone 36” Cooking Station! NEED HELP? Call Blackstone Information
Center for missing parts, assembly or and
operation questions: 435-252-3030
or email us at:
[e-mail]
36” Griddle Cooking Station | Parts & Assembly
05

North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com

North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com
STATION DE PATIO
GRIDDLE DE 36"
MODÈLE 
Pièces et assemblage

Avant de continuer, assurez-vous
de lire et de comprendre le mode
d'emploi fourni avec votre gril.
Le non-respect des instructions
peut provoquer un incendie ou
une explosion.
Il incombe au consommateur
de s'assurer que le gril est
correctement assemblé, installé
et entretenu. Si vous ne suivez
pas les instructions de ce manuel,
vous risquez des blessures
corporelles et / ou des dégâts
matériels.
CLÉ D'ALERTE DE
SÉCURITÉ
Lisez et suivez tous les conseils qui
se trouvent dans ce manuel.
INSTALLATEUR / ASSEMBLEUR:
Laissez ces instructions au client.
CLIENT:
Conservez ce manuel pour vous y référer ultérieurement.
POUR ENREGISTRER votre produit Blackstone
veuillez vous rendre sur
www.blackstoneproducts.com/enregistrer-gril
Numéro de modèle__________________________
Numéro de série ____________________________
Date d'achat _______________________________
!ATTENTION
Indique la possibilité de blessures
corporelles graves si les
instructions ne sont pas suivies.
!MISE EN GARDE
Indique une situation
potentiellement dangereuse
qui, si elle n'est pas évitée,
peut entraîner des blessures
légères ou modérées.
!DANGER
Indique une situation
extrêmement dangereuse qui,
si elle n'est pas évitée, peut
entraîner des blessures graves,
voire mortelles.
Station de patio 36" | Pièces et assemblage

PIÈCES ET ASSEMBLAGE
LISTE DES PIÈCES ILLUSTRÉES
01. Corps (1 pièce) 02. Plaque chauante (1 pièce) 03. Tablette latérale gauche (1 pièce)
et tablette latérale droite (1 pièce)
04. Tablette inférieure (1 pièce) 05. Tablette avant (1 pièce) et crochet
en métal (1 pièce) et décapsu-
leur (1 pièce)
06. Couverture rigide (1 pièce) et
crochets (2 pièces) et poignées
(2 pièces)
07. Bouton d’allumage (1 pièce) et
boutons de commande (4 pièces)
08. Poignée (1 pièce) 09. Supports de
tablette droite
(2 pièces)
10. Supports de
tablette gauche
(2 pièces)
11. Porte-serviettes en papier (1
pièce) & Tasse à graisse (1 pièce)
et Rondelles (2 pièces)
12. Support de réservoir de propane
(1 pièce) et support de réservoir
de propane (1 pièce)
13. Roues pivotantes (2 pièces) et
Roues pivotantes verrouillables
(2 pièces)
14. Vis M6X12 (14 pièces) et vis M8
(8 pièces) et vis M6X70 (1 pièce)
et écrou M6 (3 pièces) et écrou
M4 (3 pièces)
15. Longue vis à molette (2 pièces) et
Vis à molette moyenne (4 pièces)
Petite vis à molette (2 pièces)
NON INCLUS - Réservoir de gaz LP
de 20 lb et pile AA
ab
ab
Station de patio 36” | Pièces et assemblage
01

INSTRUCTIONS DE MONTAGE
Veuillez lire attentivement toutes les instructions avant de continuer.
Assurez-vous que tout le matériel d’emballage en plastique est enlevé
avant de procéder à l’assemblage.
Trouvez une grande surface propre pour assembler votre gril. Veuillez vous
référer à la liste des pièces et aux schémas d’assemblage si nécessaire.
L’assemblage de le gril implique de gros éléments; il est donc conseillé
d’assembler l’appareil à deux personnes.

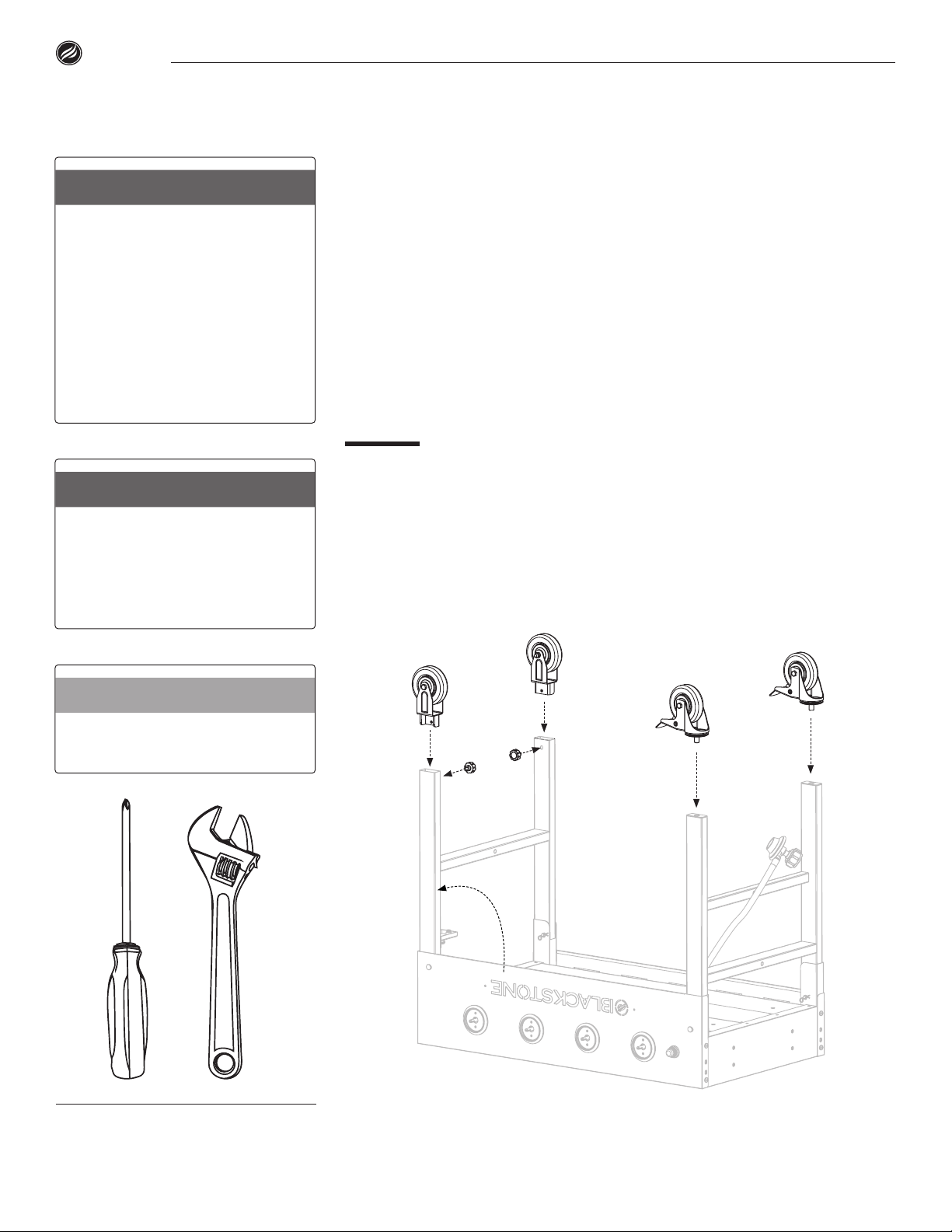

ÉTAPE 01
Retirez le corps de la plaque chauante de l’emballage et posez-le à l’envers
sur une surface lisse et plane avec l’aide d’une autre personne.
Faites pivoter les jambes en position verticale. Installez les deux roues de xa-
tion (roues de gauche) avec deux petites vis à oreilles et deux roues pivotantes
(roues de droite) avec une clé. Assurez-vous que les roues pivotantes sont
verrouillées lors de la xation.
OUTILS NÉCESSAIRES: tournevis cruci-
forme et clé à molette
!MISE EN GARDE
Il est recommandé de monter ce
produit à deux personnes.
!ATTENTION
Le fabricant a tout mis en
œuvre pour éliminer les bords
tranchants. Cependant, vous
devez manipuler tous les
éléments avec soin pour éviter
les blessures accidentelles.
Certaines pièces peuvent
comporter des bords tranchants,
notamment celles indiquées dans
ces instructions. Portez des gants
de protection si nécessaire.
!ATTENTION
L'utilisation d'alcool, de
médicaments sur ordonnance
ou en vente libre peut nuire à
la capacité du consommateur
d'assembler correctement
ou d'utiliser cet appareil en
toute sécurité.
Station de patio 36” | Pièces et assemblage
02

ÉTAPE 02
Placez la tablette inférieure et xez-la avec une (1) grande vis à molette située
entre les deux pieds à gauche. Utilisez une (1) petite vis à oreilles pour xer la
tablette et le support du réservoir de propane entre les deux roues pivotantes
verrouillables sur la droite. Ensuite, xez le support de réservoir de propane
avec un (1) boulon M6X70 et un (1) écrou M6.
ÉTAPE 03
Avec l’aide d’une autre personne, placez la plaque chauante sur ses pieds.
Ensuite, installez le porte-essuie-tout en le faisant glisser dans la fente située
sous la tablette de droite. Fixez-le à l’aide de une (1) vis M6X12 et de deux (2)
rondelles. Ensuite, poussez les boutons en place et vissez le bouton d’injection
(veillez à ne pas trop serrer).
ÉTAPE 04
Fixez deux (2) supports de tablette latérale sur le côté droit de la plaque de
cuisson avec quatre (4) boulons M6X12. Répétez ensuite cette étape sur le côté
gauche de la plaque chauante avec quatre (4) vis M6X12.
Insérez une pile AA (non fournie)
dans le support de pile en orientant
la borne positive vers l’extérieur,
puis vissez le bouton d’allumage
jusqu’à ce qu’il soit bien serré, veillez
à ne pas trop serrer.
Station de patio 36” | Pièces et assemblage
03

ÉTAPE 05
Installez la poignée sur le corps de la plaque chauante à l’aide de quatre (4)
vis M6X12.
ÉTAPE 06
Installez la tablette latérale droite sur le corps de la plaque chauante avec
deux (2) vis M8. Répétez cette étape avec deux (2) vis M8 sur le côté gauche de
l’appareil.
ÉTAPE 07
Avec l’aide d’une autre personne, placez le dessus de la plaque chauante sur
son corps. Assurez-vous que les broches sont correctement insérées dans les
trous correspondants. Placez le récipient à graisse à l’arrière de l’appareil.
Station de patio 36” | Pièces et assemblage
04

BESOIN D'AIDE? Appelez le centre
d’information Blackstone pour toute
question concernant des pièces manquantes,
l'assemblage ou le fonctionnement:
435-252-3030 ou écrivez-nous à:
[e-mail]
ÉTAPE 08
Fixez les crochets métalliques sur la tablette avant à l’aide de trois (3) écrans
M4X10 et de trois (3) écrous M4. Fixez le décapsuleur sur le côté droit de la
tablette avant à l’aide de deux (2) vis M6X12 et de deux (2) écrous M6. Fixez la
tablette avant sur la plaque chauante à l’aide de deux (2) vis M6X12.
ÉTAPE 09
Assemblez la poignée du couvercle rigide et les crochets avec quatre (4) vis
M4X10. (Les vis sont à l’intérieur des poignées.) Utilisez la couverture dure
pour protéger le dessus de la plaque chauante lorsque vous ne l’utilisez pas.
ÉTAPE 10
Suivez les instructions sur la préparation (p. 18) dans le mode d’emploi.
Protez de la cuisine en plein air sur votre station de cuisson Blackstone 36”!
Station de patio 36” | Pièces et assemblage
05

North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com

North Atlantic Imports LLC | 1073 West 1700 North Logan, UT 84321 | Blackstoneproducts.com
36" PLANCHA
ESTACIÓN DE COCINA
MODELO 
Piezas y ensamblaje

Antes de continuar, asegúrese
de leer y comprender el Manual
del propietario incluido con
su plancha.
Se pueden producir incendios
o explosiones peligrosas si se
ignoran las instrucciones.
Es responsabilidad del
consumidor ver que la plancha
esté correctamente ensamblada,
instalada y mantenida. Si no se
siguen las instrucciones de este
manual, se podrían producir
lesiones corporales y/o daños
a la propiedad.
LLAVE DE ALERTA DE
SEGURIDAD
Lea y siga todos los avisos que
se encuentran en el manual.
INSTALADOR/ENSAMBLADOR:
Entréguele estas instrucciones al consumidor.
CONSUMIDOR:
Guarde este manual para futuras referencias.
PARA REGISTRAR su producto Blackstone, vaya
a www.blackstoneproducts.com/register-griddle
Número de modelo__________________________
Número de serie ____________________________
Fecha de compra ___________________________
!PELIGRO
Indica una situación de peligro
inminente que, si no se evita,
causará la muerte o lesiones graves.
!ADVERTENCIA
Indica la posibilidad de lesiones
corporales graves si no se siguen
las instrucciones.
!PRECAUCIÓN
Indica una situación
potencialmente peligrosa que,
si no se evita, puede resultar
en una lesión moderada.
36” Plancha Estación De Cocina | Piezas y montaje

PIEZAS Y ENSAMBLAJE
LISTA DE PIEZAS ILUSTRADA
01. Cuerpo (1 pieza) 02. Plancha superior (1 pieza) 03. Estante lateral izquierdo (1 pieza)
y estante lateral derecho (1 pieza)
04. Estante inferior (1 pieza) 05. Estante delantero (1 pieza) y
gancho de metal (1 pieza) y abre-
botellas (1 pieza)
06. Tapa dura (1 pieza) y ganchos (2
piezas) y manijas (2 piezas)
07. Botón de encendido (1 pieza) y
perillas de control (4 piezas)
08. Asa (1 pieza) 09. Soportes de
repisa derecha
(2 piezas)
10. Soportes de
repisa izquierda
(2 piezas)
11. Toallero de papel (1 pieza) y
Taza de grasa (1 pieza) y
Arandelas (2 piezas)
12. Colgador de tanque de propano
(1 pieza) y soporte de tanque de
propano (1 pieza)
13. Ruedas giratorias (2 piezas) y
Ruedas giratorias de bloqueo
(2 piezas)
14. Tornillos M6X12 (14 piezas) y
tornillos M8 (8 piezas) y tornillo
M6X70 (1 pieza) y Tuerca M6 (3
piezas) y Tuerca M4 (3 piezas)
15. Tornillo largo (2 piezas) y
Tornillo mediano (4 piezas) y
Tornillo pequeño(2 piezas)
NO INCLUIDO - Tanque de gas LP de
20 lb y batería AA
ab
ab
36” Plancha Estación De Cocina | Piezas y montaje
01

INSTRUCCIONES DE MONTAJE
Lea atentamente todas las instrucciones antes de continuar. Asegúrese
de retirar todo el material de embalaje de plástico antes de ensamblarlo
Encuentre un área grande y limpia para ensamblar su plancha. Consulte la
lista de piezas y los diagramas de ensamblaje según sea necesario.
El ensamblaje de la plancha involucra componentes grandes; por lo tanto,
se aconseja que dos personas ensamblen la unidad.
!PRECAUCIÓN
Se recomiendan dos personas
para el montaje de este producto.
!ADVERTENCIA
El fabricante ha hecho todo lo
posible para eliminar los bordes
afilados. Sin embargo, debe
manejar todos los componentes
con cuidado para evitar
lesiones accidentales.
Algunas partes pueden contener
bordes afilados, especialmente
como se indica en estas
instrucciones. Use guantes de
protección si es necesario.
!ADVERTENCIA
El uso de alcohol, medicamentos
recetados o sin receta puede
afectar la capacidad del consumidor
para ensamblar u operar el aparato
de manera segura.
HERRAMIENTAS NECESARIAS:
destornillador Phillips y llave ajustable
PASO 01
Retire el cuerpo de la plancha del embalaje y colóquelo boca abajo sobre una
supercie lisa y plana con la ayuda de otra persona.
Gire las piernas a una posición vertical. Instale las dos ruedas de jación
(ruedas izquierdas) con dos tornillos pequeños y dos ruedas giratorias (ruedas
derechas) con una llave. Asegúrese de que las ruedas giratorias estén en
posición bloqueada al colocarlas..
36” Plancha Estación De Cocina | Piezas y montaje
02
