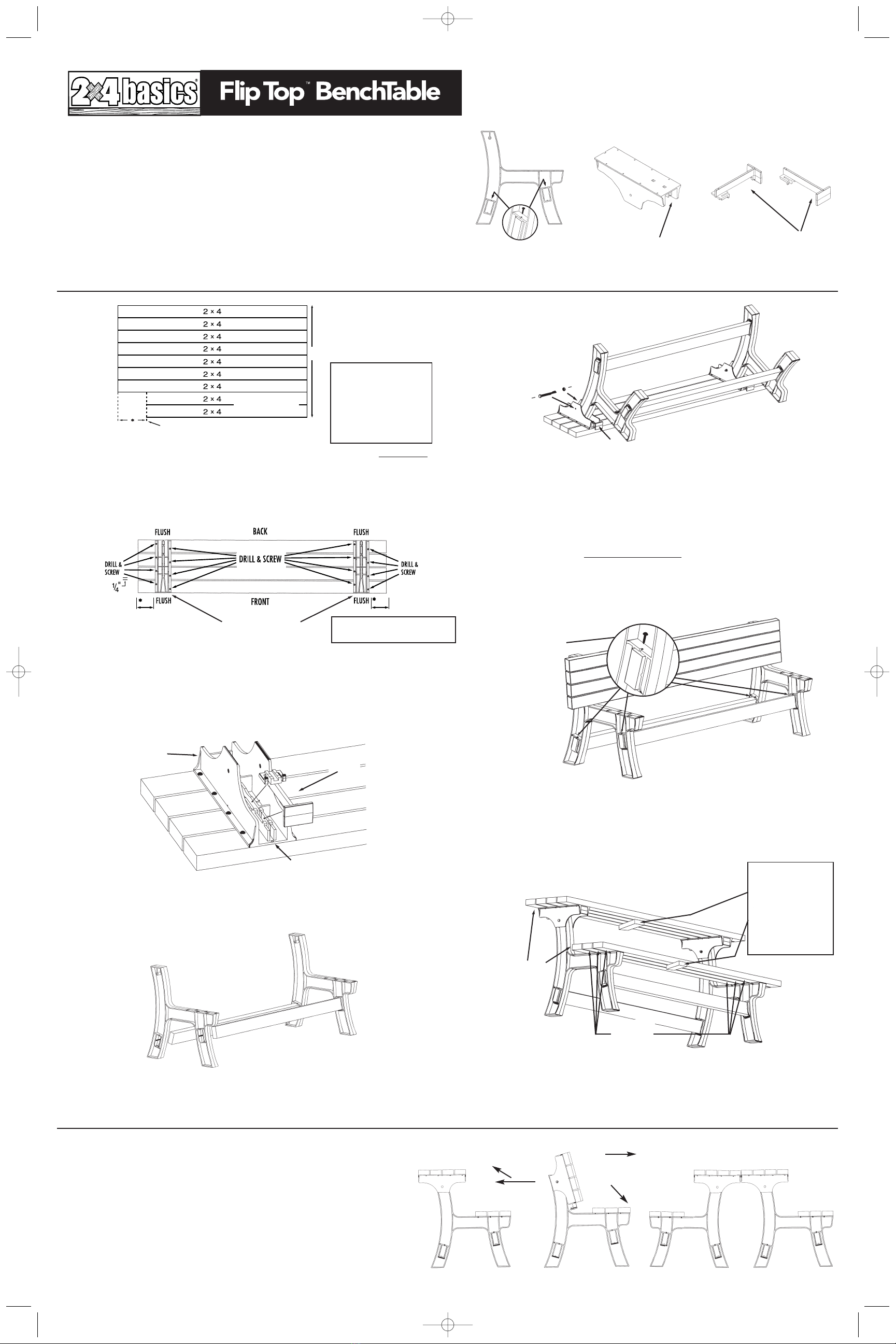

Blitz 2X4 basics Flip Top BenchTable User manual

15
6
3
7
If your 2x4’s are not already cut to size:
Lay all nine 2x4’s on the ground, square the ends so all are the same length.
*With all 2x4’s now the same length, cut two 2x4’s 121
/2"shorter. Set
these shorter 2x4’s aside for later use.
IF YOU ARE PLANNING TO PAINT OR FINISH THE
LUMBER, NOW IS THE BEST TIME TO DO IT.
CONGRATULATIONS! YOUR CONVERTING TABLE IS
NOW COMPLETED AND READY TO ENJOY!
To convert to a table: Flip top up and push the Slide Locks inward
until they snap into place, flush with pivot.
To convert to a Bench: Pull the Slide Locks fully front, and then flip the
top down.
NOTE: We have provided a notch in the back of the pivot if you wish to
secure two Converting Tables together to make a full-size picnic table. If you
choose to do this, insert a
5/
16
"x1
1
/
2
" bolt (not included) through the notches
of the matched Pivots and secure with a
5/
16
" nut (not included).
To make the seat, position the first of the remaining three 2x4’s at the
front edge of the Bench Ends, and squared with the table top. Fasten
underneath through the screw slots, inside and out, with 12 of the
screws provided. Position and fasten the last (2) 2x4’s, squared and
spaced about 1
/
4" apart.
Blitz USA Inc. Miami, OK 74354 USA • website www.2x4basics.com
TO MAKE YOUR CONVERTING TABLE, YOU WILL NEED:
• Nine 2x4’s of equal length up to 8 feet long (or lumber already cut to size).
• Screwdriver (preferably a Power Screwdriver), with a 4" or longer phillips head bit.
•9 /16" Wrenches (2).
•1
/8" drill, awl or nail for pilot holes.
• Saw, if you did not purchase your lumber cut to size.
2 BENCH ENDS-#2115
Parts are identical and have
screw slots for easy drill and
screw positioning.
(36) #10 X 1in. Wood Screws • (2) 3 1 /2" Pivot Bolts • (2) Jam Nuts
2 PIVOTS-#2116
Parts are identical and
have “FRONT” markings
inside and on top for
correct assembly.
2 SLIDE LOCKS-#2117
Parts are identical and have “T”
finger pulls for easy operation when
correctly installed. They slide in, to
lock the table top in place and slide
out, to go to the bench mode.
ITEMS INCLUDED IN THIS KIT
HARDWARE PACK-#2019
SCREW SLOTS FOR EASY
SCREW PLACEMENT
FRONT OF PIVOT
IS OPEN
SLIDE LOCK SNAPS INTO
PIVOT LOCK SLOTS AND PULL
OUT OF THE “FRONT” OF PIVOT
TO UNLOCK
OPEN END OF PIVOT
SQUARED ENDS
CUT HERE
SQUARED EVEN
2. PUSH LOCK IN UNTIL
FLUSH WITH PIVOT
1. PULL TO UNLOCK
2. TILT DOWN
1. TILT UP
DRILL & SCREW
INSIDE AND OUT
DRILL & SCREW
INSIDE AND OUT
SLIDE LOCKS
(8' Max.)
PIVOT
LOCK SLOT
SLIDE LOCK
FRONT
Stringer Boards
Align the ends of the stringer boards flush to the end of the holes in the
Legs of the Bench Ends. Drill pilot holes into 2x4’s at all of the screw slots,
inside and outside, of both Legs and fasten with 8 of the screws provided.
BOLTS & JAM NUTS
To Use As A Table. To Use As A Bench. To Use As A Picnic Table...
Slide Two Together.
DRILL & SCREW
SLOTS (8 SCREWS)
Stringer Boards
2x4
NOTE: If you make a
converting table longer
than 6ft. , we recommend
using the scrap 2x4's
from step1to fasten to the
underside of the bench seat
and seat back/table top for
support to reduce any
warpage. (See diagram)
12
1
/ 2 "
NOTE: For 8' benches, place the
pivots 15”in from the squared ends.
5" 5"
NOTE: For an 8' bench,
cut the stringer boards
32
1
/2 "
shorter than the back and
seat boards.That way, there
will be more overhang and
less span between the bench
ends so the 2x4
’ s won ’ t
tend to sag. Save the
32
1
/2
"
pieces for use later.
P/N 2018-00 (12/03)
Make sure the Slide Locks are in the open position and the front (open slide
lock end) is installed exactly as shown in the above Diagram!
Fit tops of Bench Ends into Pivots. Secure as shown with Pivot Bolts and Jam
Nuts provided. Turn the Bench upright.
NOTE: The Jam Nuts are locking-type so they do not loosen after
assembly, and will tighten with some difficulty. Use Wrenches
to make certain Jam Nuts are snug in order to avoid wobble in
the table top. (Do not over tighten, typically when one thread
shows out of the Jam Nut, it is tightened properly.)
2
4
Lay four long 2x4’s on the ground, ends squared.
*Place the Pivots, “FRONTS” (open end) to you, on top of the 2x4’s and
5" in from the ends. Make sure the outer 2x4’s are flush with the front
and back of the Pivots and squared at the ends.
Space the inner 2x4’s evenly (about 1
/
4" apart, or approximately the
width of a pencil). Drill pilot holes into 2x4’s through screw holes in
pivots and fasten with 16 of the screws provided.
ATTENTION: IF THE PIVOTS AND SLIDE LOCKS
ARE NOT CORRECTLY
POSITIONED, THE CONVERTING TABLE WILL NOT WORK PROPERLY.
Firmly snap Slide Locks into Pivot Lock Slots. Slide Locks should slide freely
in slots and close completely.
Insert the two shorter 2x4
’ s(stringer boards) cut in Step 1 into their holes in the legs
of both Bench Ends as shown.(NOTE: There are rounded tabs in the bottom of these
holes that help to correctly position these 2x4
’ s).
ATTENTION: DO NOT SECURE THE STRINGER BOARDS TO THE LEGS AT THIS TIME.
FRONT
(SLIDE LOCKS MUST BE OPEN)
FRONT
Full Lifetime Warranty for this 2x4basics product purchased for normal household use in the United States
of America. Blitz USA warrants this product to the original retail purchaser against any defects due to faulty material or
workmanship. Blitz USA will repair, replace or refund the purchase price of the product, at the option of Blitz USA, upon the
return of the product and the original receipt. This warranty gives you specic legal rights that may vary from
state to state.
ASSEMBLY INSTRUCTIONS
New CVT Instructions 02/03 3/11/04 7:49 AM Page 1

ATRAS
PAREJO
PAREJO
PAREJO
PAREJO
FRONT FRONT
DELANTERO
TALADRE Y
AYORNILLE
TALADRE Y
AYORNILLE
TALADRE Y
AYORNILLE
1
/
4
"
´
1
2
3
4
5

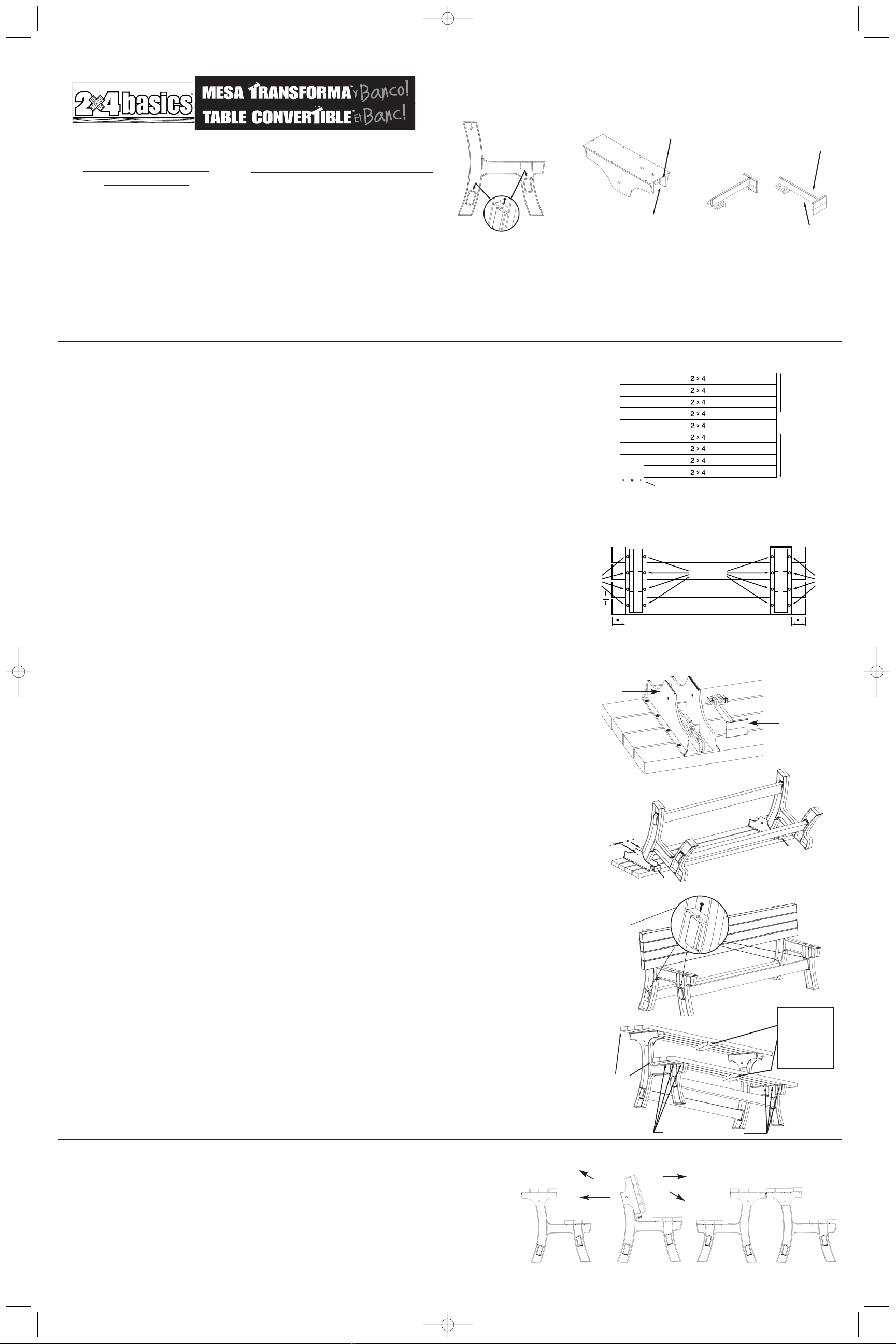

Si todavía no ha cortado los trozos de 2 x 4’ (0,61m x 1,22 m) al
tamaño deseado:
Ponga los nueve trozos de 2 x 4’ (0,61m x 1,22 m) en el suelo y
coloque los extremos a escuadra si es necesario de modo tal que
todos tengan la misma longitud.
* Una vez que todos los trozos de 2 x 4’ (0,61m x 1,22 m)
tengan la misma longitud, para las mesas de conversión mayores
de 6’ (1,83 m) corte 26” (0,66 m) a dos trozos de 2 x 4’ (0,61m
x 1,22 m). Si las mesas de conversión tienen 6’ (1,83 m) o menos,
corte 12” (0,30 m) a los trozos de 2 x 4’ (0,61m x 1,22 m).
Ponga a un lado estos trozos de 2 x 4’ (0,61m x 1,22 m) más
cortos para utilizarlos más adelante.
SI USTED PLANEA QUE PINTAR O BARNIZAR A LA
MADERA DE SU MESA TRANSFORMA, ES MEJOR
QUE LO HAGA ANTES DEL ENSAMBLAJE.
Si vos planches de 2 x 4 po (0,61m x 1,22m) ne sont pas déjà
coupées aux dimensions souhaitées :
Etaler les neufs planches de 2 x 4 po (0,61m x 1,22m) sur le sol,
et couper à angle droit si cela est nécessaire de façon à ce que
les planches soient toutes de la même longueur.
*Une fois que toutes les planches de 2 x 4 po (0,61m x 1,22m)
sont de la même longueur, retirer 26 po (0,66m) de deux planches
de 2 x 4 po (0,61m x 1,22m) pour les Tables Convertibles
mesurant plus de 6 pieds (1,83m). Pour les Tables Convertibles
mesurant 6 pieds et moins (1,83m), retirer 12 po (0,30m) des
planches de 2 x 4 po (0,61m x 1,22m). Mettre les planches les
plus courtes de côté pour une utilisation ultérieure.
SI VOUS PRÉVOYEZ PEINDRE LE BOIS DE VOTRE
TABLE CONVERTIBLE OU Y FAIRE UNE FINITION,
LE MEILLEUR C’EST DE LE FAIRE.
2. EMPUJE LA CERRADURA HACIA ADENTRO
2. POUSSEZ LE VERROU VERS L’INTÉRIEUR
1. INCLINE HACIA ARRIBA
1. BASCULEZ LE DESSUS
Convertir en Mesa.
Conversion en une Table.
Convertir en Banco.
Conversion en un Banc.
Juntar dos bancos para construir una mesa
de merienda.
¡FELICIDADES! ¡SU MESA TRANSFORMA ESTÁ
TERMINADA Y LISTA PARA SU DISFRUTE!
Para convertir en en una mesa: Voltee la tapa hacia arriba y
empuje los cerraduras deslizadoras hacia adentro (atrás) hasta
que se fijan en su sitio.
Para convertir en un Banco: Hale los cerraduras deslizadoras
completamente hacia el frente y voltee la tapa hacia abajo.
Recordatorio: Luego de completar el ensamblado, o si la
madera se reseca con el tiempo, podrá necesitará un ajuste a
los tornillos para así evitar el tambaleo.
FÉLICITATIONS ! VOTRE TABLE CONVERTIBLE EST
À PRÉSENT TERMINÉE ET PRÊTE À L’UTILISATION !
Pour la conversion en une table : inversez vers le haut et
poussez les verrous coulissants vers l’intérieur (vers l’arrière)
jusqu’à ce qu’ils s’accrochent en place.
Pour la conversion en un banc : tirez les verrous coulissants
complètement vers l’avant, puis inversez la partie supérieure
vers le bas.
Rappel : Après avoir complètement terminé l’assemblage, ou si
le bois s’assèche avec le temps, ces écrous peuvent nécessiter
un autre serrage afin d’éviter l’instabilité.
EXTREMOS A
ESCUADRA
CORTAR POR AQUÕ
(8' Max.)
AVISO: LA PALABRA “DELANTERA” (FRONT) ESTÁ
MOLDADO EN EL LADO DE ADENTRO DE LOS PIVOTES.
Coloque cuatro trozos de 2 x 4’ (0,61m x 1,22 m) largos en el
suelo, con los extremos a escuadra.
*Coloque los pivotes, con el letrero “FRONTS” de cara a usted,
sobre los trozos de 2 x 4’(0,61m x 1,22 m) y a 12” (0,30 m)
hacia dentro desde los extremos, para las mesas de conversión
mayores de 6’ (1,83 m). Para las mesas de conversión de 6’
(1,83 m) o menos, deje un espacio de 5” (0,13 m). Cerciórese de
que los trozos de 2 x 4’ (0,61m x 1,22 m) que quedan hacia
fuera están nivelados con las partes trasera y frontal de los pivotes,
con los extremos a escuadra. Deje espacio igual entre las partes
de adentro de los 2 x 4 (apróximadamente 1/4” de distancia, o
apróximadamente el grosor de un lápiz) Taladre perforaciones de
guia en los 2 x 4 a través de las perforaciones para los tornillos
en los pivotes y asegúrelos con los tornillos proveídos.
REMARQUE : LE MOT “ FRONT ” (CÔTÉ FRONTAL) EST
MOULÉ À L’INTÉRIEUR DES PIVOTS.
Etaler quatre longues planches de 2 x 4 po (0,61m x 1,22m)
sur le sol, les bouts équarris.
* Placer les Pivots, avec l’indication “FRONTS” vers vous,
au-dessus des planches de 2 x 4 po à 12 po (0,61m x 1,22m) de
l’intérieur à partir des extrémités pour les Tables Convertibles de
plus de 6 pieds (1,83m) de longueur. Pour les Tables Convertibles
de moins de 6 pieds (1,83m), espacer de 5 po (0,13m). Veiller à
ce que les planches de 2 x 4 po (0,61m x 1,22m) extérieures
soient parfaitement nivelées à l’avant et l’arrière des pivots et
qu’elles soient parfaitement équarries aux extrémités.
Espacez régulièrement les 2x4 (à environ 1/4 po ou 0,64 cm
l’une de l’autre, ou approximativement l’épaisseur d’un crayon.
Percez les trous de guidage dans les 2x4 à travers les trous de vis
dans les Pivots et fixez en place à l’aide des vis fournies.
Coloque los cerraduras deslizadoras dentro de las hendijas de la
cerradura del pivote, con ambas manecillas que se halan con el
dedo en forma de “T” en la parte DELANTERA (por mismo lado)
de los pivotes. Los cerraduras deslizadoras deben deslizarse
libremente en las hendijas.
PRECAUCIÓN: SI LOS PIVOTES Y LAS CERRADURAS
DESLIZADORAS NO ESTÁN BIEN PUESTOS, LA MESA
TRANSFORMA NO FUNCIONARÁ.
Placez les verrous coulissants dans les fentes du verrou du pivot, à
l’aide des deux tirettes “ T ” à l’avant (même côté) des pivots. Les
verrous coulissants doivent glisser librement dans les fentes.
ATTENTION : SI LES PIVOTS ET LES VERROUS COULIS-
SANTS NE SONT PAS CORRECTEMENT PLACÉS, LA
TABLE CONVERTIBLE NE FONCTIONNERA PAS.
Coloque la parte de arriba de las esquinas del banco dentro de
los pivotes. Fije según está indicado con los tornillos de los pivotes,
las tuercas y arandelas que son proveídas.
AVISO: Las tuercas son de tipo amarre para que las
mismas no se suelten después del ensamblaje, y al
apretarlas notará que hacerlo es un tanto dificil.
Use una llave para tuercas para asegurar que las
tuercas están apretadas y ajustadas para evitar el
tambaleo de la parte superior de la mesa. Después
de haber terminado el ensamblaje, o si la madera
se reseca, es posible que tenga que apretar estas
tuercas otra vez para evitar el tambaleo.
Placez les parties supérieures des extrémités du banc dans les
pivots. Fixez comme indiqué à l’aide des boulons, rondelles et
écrous fournis.
REMARQUE : Les écrous sont des contre-écrous qui
ne se desserrent pas après le montage, et donc se
serrent un peu difficilement. Utilisez des clés pour
s’assurer que les contre-écrous sont bien en place
afin d’éviter l’instabilité de la partie supérieure de
la table. Après le montage complet, ou dans le cas
où le bois se dessèche, ces écrous peuvent nécessiter
d’être encore serrés pour éviter le déséquilibre.
Taladre perforaciones de guía por la parte inferior dentro de las
hendijas de ambas patas y hacia las (2) cruzetas de soporte de
los 2 x 4 y fije con los tornillos proveidos.
Acomode los 2 x 4 más cortos en las perforaciones de las patas
de los lados del banco tal y como se indica.
Taladre unas perforaciones de guías a través de la parte superior
del lado de afuera de las hendijas localizadora de ambas patas
hacia dentro de los 2 x 4 y fije con los tornillos proveídos.
Percez les trous de guidage à travers les fentes de positionnement
du bas des deux pieds dans les (2) traverses 2x4 avec les vis
fournies.
Insérez les deux 2x4 plus courtes dans leurs trous situés dans les
pieds sur les côtés latéraux du banc comme indiqué.
Percez les trous de guidage à travers les fentes de positionnement
extérieures du haut des deux pieds dans les 2x4, et serrez à l’aide
des vis fournies.
6
Para hacer el asiento, voltee el banco patas arriba. Posicione en
la orilla del frente de las esquinas del banco el primer 2 x 4 de
los tres restantes, y cuadrelo con la parte superior de la mesa.
Posicione los últimos (2) 2 x 4, cuadre y separe apróximadamente
1/4” de distancia, a través de las hendijas localizadoras desde
adentro y afuera y fije con los tornillos proveídos.
Pour réaliser le siège, tournez le banc dans la position verticale.
Placez la première des trois 2x4 restantes sur le bord avant des
parties latérales du banc, et mettez à l’équerre avec le haut de
la table.
Placez les (deux) dernières 2x4, mises à l’équerre et espacées
d’environ 1/4 po (0,64 cm) les unes des autres, à travers les
fentes de positionnement à l’intérieur et à l’extérieur puis serrez
avec les vis fournies.
2 ESQUINAS DE BANCOS
Las piezas son idénticas y tienen
hedijas localizadoras para
facilitar que se pueda taladrar
y para posicionar los tornillos.
(36) Tornillos para Madera #10 x 1”, • (2) Pestillos de Pivote 31/2”, • (4) Arandelas • (2) Tuercas
2 PIVOTES
Las piezas son idénticas y tienen
indicaciones en la parte de
adentro como “DELANTERO”
(FRONT) para ensamblaje correcto.
2 CERRADURAS DELIZADORAS
Las piezas son idénticas y tienen una “T”
que se puede halarse con el dedo para
facildad de operación. Esto fija la parte
superior en su sitio y se desliza hacia atrás
para poder convertir hacia un banco.
EMPAQUE DE FERRETERIA
LOS CERRADURAS DELIZADORAS QUE SE
DESLIZAN CAEN DENTRO DE LAS HENDIJAS DE
LAS CERRADURAS DEL PIVOTE CON “T”QUE SE
HALAN HACIA LA PARTE DE “DELANTERA”
CERRADURAS
DESLIZADORAS
• Nueve 2 x 4 iguales de largo hasta 8 pies de
largo (o madera ya cortada a la medida).
• Destornillador (preferiblemente un Destornillador
Eléctrico), con cabeza phillips.
• Llave para tuercas (2) 9/16”
• Barrena, Taladro o Clavo de 1/8”.
• Una sierra, si no ha comprado su madera
cortada a la medida.
• Neuf planches 2x4 de même longueur jusqu'à
8 pieds de longueur (2,438 m) (ou bois de
charpente déjà coupé aux dimensions requises).
• Tournevis (de préférence un tournevis électrique),
à tête Philips.
• Clés 9/16 po. (1,43 cm) (2)
• Foret 1/8 po. (0,32 cm), alêne ou clou.
• Scie, dans le cas où l’on n’a pas acheté du bois
de charpente coupé aux dimensions.
POUR FABRIQUER VOTRE TABLE CONVERTIBLE
TM
VOUS AUREZ BESOIN DE :
DELANTERO
PESTILLOS, ARANDELAS, TUERCAS
2. INCLINE HACIA ABAJO
2. BASCULEZ VERS LE BAS
1. HALE LA CERRADURA HACIA AFUERA
1. TIREZ LE VERROU
IGUALES DE
CUADRADOS
TALADRE & ATORNILLE ADENTRO
Y AFUERA
TALADRE & ATORNILLE
HENDIJAS
PIVOTE
HENDIJAS DEL LA CERRADURA
“T”QUE HALAN
CON EL DEDO
DELANTERO
2 pièces latérales du banc - N° 2015
Les pièces sont identiques et ont
les fentes de positionnement pour
faciliter le perçage et le position-
nement des vis.
(36) Vis à bois N° 10 x 1 po.(2,54 cm) • (2) Boulons Pivot 4 po.(10,16 cm) • (4) Rondelles plates • (2) Écrous de serrage
2 PIVOTS - N° 2016
Les pièces sont identiques et
comportent l’indication “FRONT”
(avant) à l’intérieur pour un
assemblage correct.
2 Verrous coulissants - N° 2017
Les pièces sont identiques et comportent une
tirette en T pour faciliter l’opération lorsqu’ils sont
correctement installés. Ils verrouillent la table en
place et glissent vers l’arrière pour le mode banc.
PIÈCES COMPRISES DANS CE KIT
ENSEMBLE DE MATERIEL - N° 2019
FENTES DE POSITIONNEMENT
POUR FACILITER LE PERÇAGE
PIVOTS AVEC
L’INDICATION
“FRONT ”(AVANT)
LES VERROUS COULISSANTS TOMBENT DANS LES
FENTES DU VERROU DU PIVOT , LA TIRETTE “T ”
VERS LE “FRONT ”DU PIVOT
TIRETTES
“T ”
INSTRUCCIONES DE
ENSAMBLAJE
DIRECTIVES D’ASSEMBLAGE
PARA HACER SU MESA TRANSFORMA
TM
,
USTED NECESITARÁ
:
PIVOTES “DELANTERO”
ESTAN ABIERTOS.
TORNILLOS LOCALIZADORA PARA
FACILITAR AL TALADRAR Y PARA LA
COLOCACIÓN DE LOS TORNILLOS
ARTÍCULOS INCLUÍDOS EN ESTE JUEGO
EXTREMITES
CARREES
COUPER ICI
CÔTÉARRIÈRE
ÀRAS
ÀRAS
PERÇAGE
ET VIS
0,63
cm
ÀRAS
ÀRAS
CÔTÉFRONTAL
PERÇAGE
ET VIS
PERÇAGE ET VIS
CÔTÉFRONTAL
CÔTÉFRONTAL
FENTES DE POSITIONNE
MENT DU PERÇAGE ET
DES VIS
FRONT (AVANT)
ÉCROUS, RONDELLES ET BOULONS
PIVOT
FENTES DU VERROU
TIRETTE
AVANT
MISES À
L’ÉQUERRE
PERÇAGE ET VIS ÀL’INTÉRIEUR ET ÀL’EXTÉRIEUR
Combiner les deux en les faisant coulisser pour
obtenir une table de picnic de taille normale.
2 x4
2 x4
Aviso: Cortar
2 x4para soporte.
Facultatif: Taillez les
extrémités pour
l’adaptation et fixez
sur le côté du dessous
de toutes les planches
afin de réduire l’effet
de voile.
Blitz USA Inc. •Miami, OK 74354 USA •website www.2x4basics.com
P/N 2018-00 (12/03)
New CVT Instructions 02/03 3/11/04 7:49 AM Page 2
