Solar-Kaskadenbrunnen

Technische Daten
Sicherheitshinweise
Artikelnummer 10032286
Betriebsspannung 6 V (Gleichstrom)
Stromversorgung Li-Akkus 3,7 V 2000 mAh
Leistung Solarmodul 2 W
Maximaler Waseruss 200 l/h
Schutzart / Pumpe IP68
Schutzart / Steuereinheit IP44
• Stoßen Sie nicht gegen die Solarlampe
• Zerkratzen Sie nicht die Oberäche des Solarmoduls.
• Lassen Sie die Pumpe nicht für längere Zeit leer laufen.
• Betreiben Sie das Gerät nur mit frischen Wasser.
2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig
durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine
Haftung.

Überblick
Bei diesem Gerät handelt es sich um einen Solarbrunnen bzw. Vogelbad für den
Außengebrauch. Damit die Pumpe funktioniert, muss sich das Solarmodul in direkter
Sonneneintrahlung benden.
Die Solarpumpe ist mit einem Akku ausgestattet, der mit einem Schalter am Bedienmodul
(Steuerkasten) hinzu- oder abgeschaltet werden kann. Abends schalten sich automatisch
vier weiße LEDs hinzu, um das Ambiente der Wasserfontaine zu verschönern.
Funktionsweise
Dieser Solarbrunnen ist hauptsächlich für den Betrieb bei Sonnenschein geeignet. Die
überschüssige Energie wird zur Auadung des Akkus für den späteren Bedarf verwendet,
wenn es bewölkt ist oder die Nacht hereinbricht. Die Pumpe stellt sich am nächsten Tag
automatisch in den Tageslichtmodus. Die Pumpe läuft nur über den Akku, wenn Sie dies
über den Drehknopf einstellen.
3

Bedienung
Einschalten der Pumpe: Kurz drücken, um die Pumpe einzuschalten. Die Pumpe läuft eine
gewisse Anzahl von Stunden (siehe Akkustand) und schaltet den Solarmodus automatisch
ein.
Laden der Batterie: Schalter 3 Sekunden halten, um die Pumpe auszuschalten und mit
der gesamten Solarenergie den Akku zu laden.
Batteriestatus:
Grün: Der Akku ist voll geladen. Die Pumpe läuft ca. 6-8 Stunden.
Orange: Der Akku ist halb geladen. Die Pumpe läuft ca. 2-6 Stunden.
Rot: Der Akku muss geladen werden. Die Pumpe läuft weniger als 1 Stunde.
1. Entpacken Sie den gesamten Inhalt sorgfältig. Bedenken Sie, dass aus der Brunnenschale
etwas Wasser über den Rand treten kann. Stellen Sie den Kaskadenbrunnen nicht auf
eine Fläche, die durch Wasser Schaden nimmt.
2. Önen Sie die Abdeckung auf der Rückseite.
3. Stecken Sie den Schlauch von oben an den Anschluss an der Oberseite der Pumpe und
legen Sie die Pumpe in den Wasserbehälter.
4. Schließen Sie ein Ende des Stromkabels der Pumpe an der Buchse des Pumpengehäuses
an und das andere Ende auf der Rückseite des Solarmoduls.
5. Schließen Sie des LED-Licht-Kabel an die Buchse des Steuerkastens an.
6. Füllen Sie das Wasserspiel mit Wasser. Achten Sie darauf, dass die Pumpe vollständig
eingetaucht ist.
7. Schließen Sie die Klappe auf der Rückseite des Brunnens.
8. Stecken Sie den Pfahl an das Solarmodul und stellen Sie das Solarmodul an einen
sonnigen Ort auf.
9. Der Kaskadenbrunnen ist nun zur Benutzung bereit.
Zusammenbau
Abdeckung
Pumpe
zur LED
4

Hinweise: Schalten Sie die Pumpe nicht häug manuell ein, um den Akku zu
schonen. Die Ladeanzeige blinkt, wenn die Pumpe in Betrieb ist. Wenn die Pumpe
ausgeschaltet ist, leuchetet die Anzeige ständig.

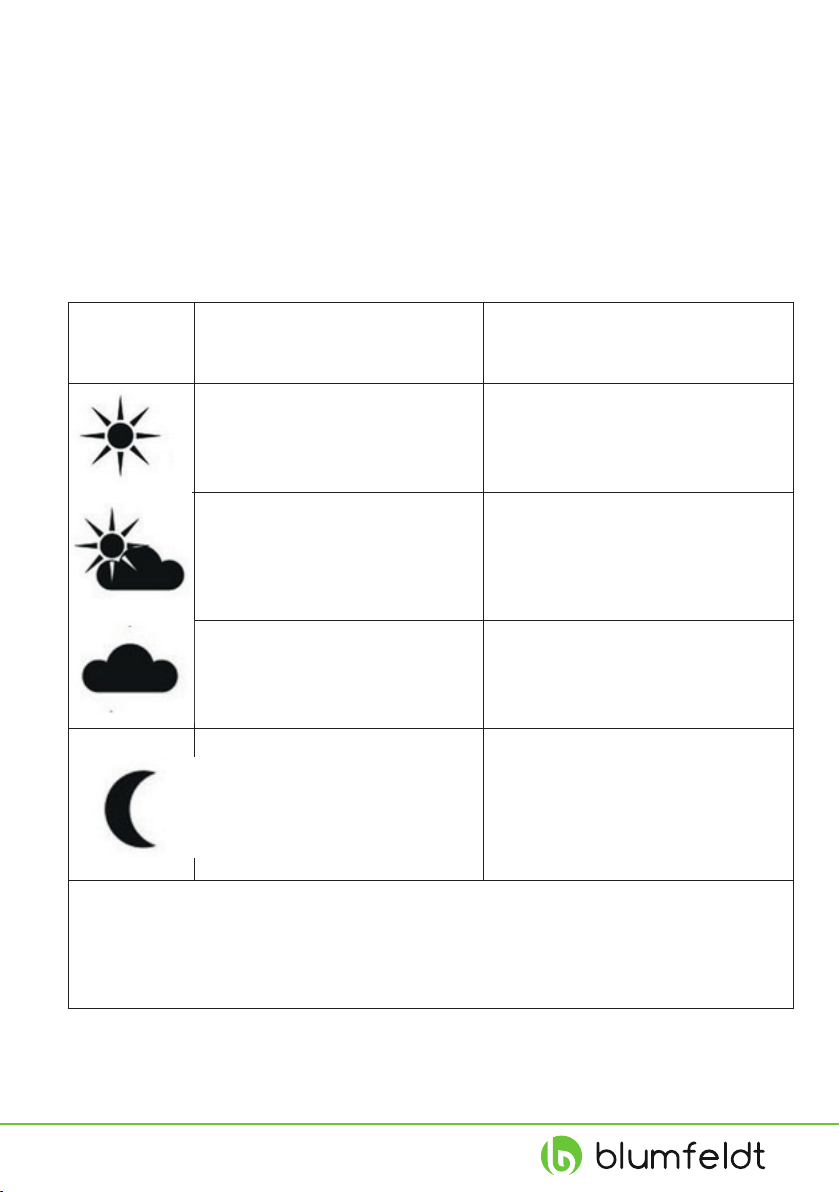

Betrieb bei unterschiedlichen Wetterbedingungen
Wetter 1. Pumpe eingeschaltet.
2. Auaden des Akkus
mit überschüssigem
Solarstrom
1. Pumpe ausgeschaltet
2. Auaden des Akkus mit
dem vollen Solarstrom
Der Solarstrom betreibt die
Pumpe und lädt den Akku
auf. Die Leistung der Pumpe
bleibt erhalten, wenn Wolken
vorüberziehen. Die Pumpe
läuft eine Stunde nach
Sonnenuntergang nach.
Die Batterie braucht zum Auaden
1 Tag.
Die Pumpe läuft nur, wenn
ausreichend Strom vom Akku
zur Verfügung steht. Mit geringer
oder ohne Akkuladung kann der
Betrieb der Pumpe nicht aufrecht
erhalten werden.
Der Akku der Batterie braucht 2-3
Tage zum Auaden.
Die Pumpe läuft nur, wenn
ausreichend Strom vom Akku
zur Verfügung steht. Mit geringer
oder ohne Akkuladung kann der
Betrieb der Pumpe nicht aufrecht
erhalten werden.
Der Akku der Batterie braucht
mehrere Tage zum Auaden.
Es ist keine Solarenergie
verfügbar. Die Pumpe läuft
nicht und der Akku wird nicht
aufgeladen.
Der Akku lädt nicht auf.
Wenn die Pumpe nicht läuft, wenn es bewölkt oder Nacht ist und Sie die Pumpe trotzdem
für einige Stunden laufen lassen wollen, drücken Sie kurz, um die Pumpe einzuschalten.
Die Pumpe läuft dann einige Stunden, bis der Akku leer ist.
Hinweis: Die LEDs funktionieren nur nachts.
5

Reinigung und Pege
Fehlerbehebung
Solarmodul
Das Solarmodul sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die
Lichtdurchlässigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder
Reinigungsmittel
Pumpe
Falls die Pumpe nach einer Weile nicht mehr die gewohnte Durchlaueistung erbringt oder
aufhört zu laufen, sehen Sie nach, ob Sediment, oder Schmutz Filter oder Pumpe verstopft.
Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und
reinigen Sie beide Teile mit sauberem Wasser.
Die Pumpe funktioniert nicht, obwohl sich das Solarmodul in der vollen Sonne
bendet
• Es besteht keine Verbindung zum Solarmodul - Verbindungen überprüfen.
• Das Flügelrad ist blockiert. Zum Reinigen der Pumpe die Abdeckung und das Flügelrad
abnehmen. Nehmen Sie eine kleine Bürste oder Wasserdampf, um Ablagerungen zu
entfernen.
Die Pumpe funktionert, aber es läuft kein Wasser durch den Auslass
• Überprüfen Sie die Pumpe auf Bildung von Ablagerungen oder Verkalkung im Zylinder
oder im Filter. Reinigen Sie den Schlauch und den Filter.

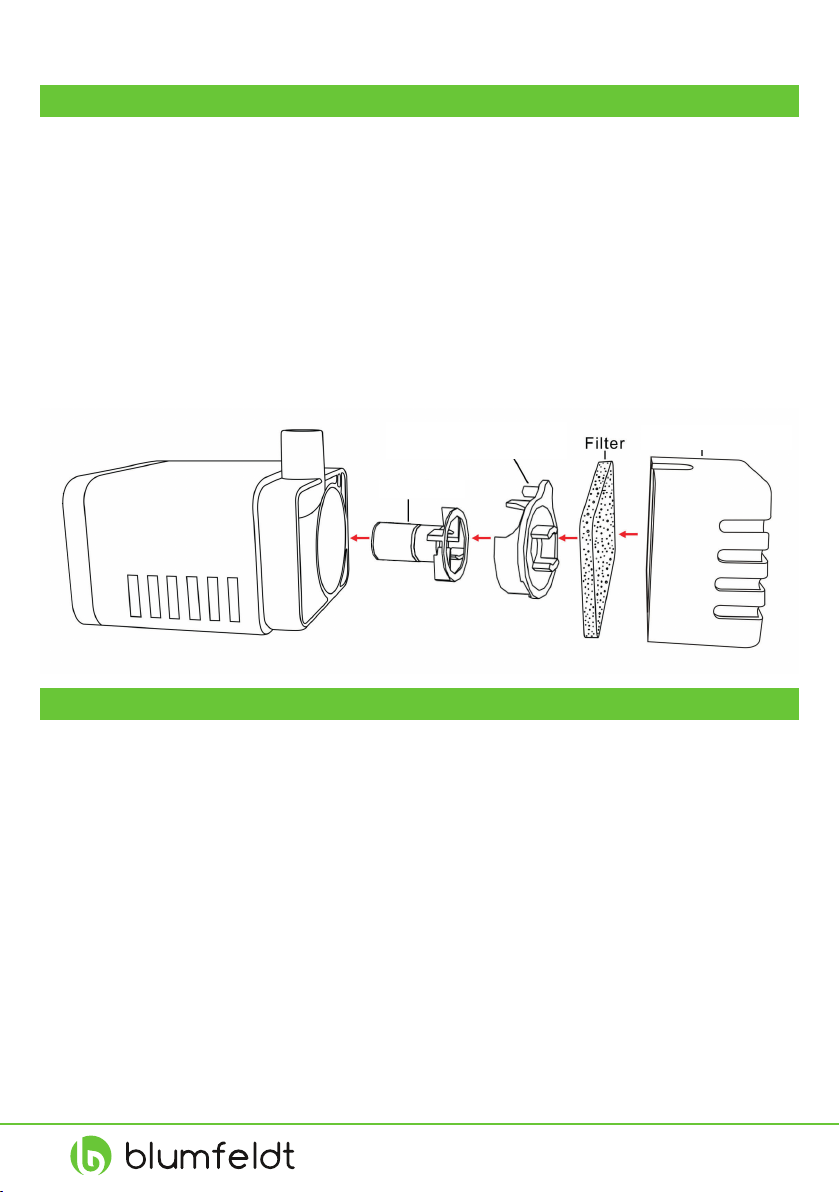

Pumpe önen

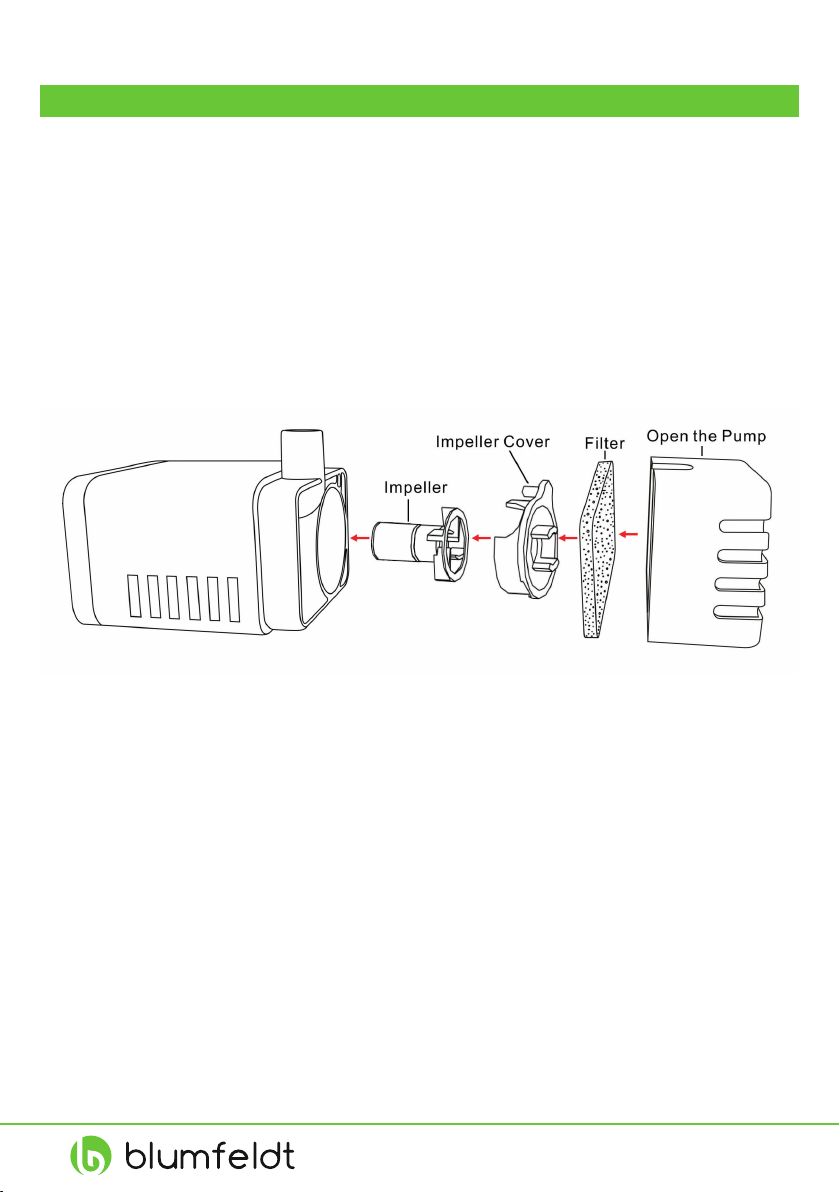

Abdeckung des
Flügelrads
Flügelrad
6

Entsorgung
Konformitätserklärung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern)
auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie
sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und
elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen
und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die Gesundheit Ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG
unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen.
Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten
Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2011/65/EU (RoHS)
7

Technical Data
Safety Instructions
Item number 10032286
Operation voltage 6 V DC
Power supply Li batteries 3.7 V 2000 mAH
Solar panel 2 W
Water ow max. 200 l/h
Pump waterproof rate IP68
Panel waterproof rate IP44
• Do not strike the solar panel
• Do not let the pump run dry for long time
• Do not lift the pump by the power cord.
• Operate in freshwater only.
8
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take
care of the following hints on installation and use to avoid technical damages. Any failure
caused by ignoring the mentioned items and cautions mentioned in the operation and
installation instructions are not covered by our warranty and any liability.

Overview
The solar pump is designed for fountain, pond or outdoor use. In order for the solar pump
to operate, the solar panel needs to be in direct sunlight.
This solar pump is equipped with battery pack and can be switched on and o by a
touch switch on the control housing. In evening, four built-in white LEDs will give light
automatically to enhance the beauty scene of the water jet.
This solar pump is designed primarily to operate in sunlight hours and always charge extra
energy to battery to allow use later “on demand” in cloudy day or night time. The pump will
turn to solar mode automatically on next day in sunlight hours. The pump will never run on
battery mode until your press the button.
9

Operation
Turn on the pump: short press to turn on the pump, the pump will run certain hours (ref to
battery status) and turn to solar mode automatically. The pump will operate automatically
next day in direct sunlight.
Charge the battery: press and hold on 3 seconds to Turn OFF the pump and charge the full
solar energy to battery during day time, turn on the pump when you need it (on demand).
Battery status:
Green: battery is full charged. Pump will run around 6-8 hours.
Orange: battery is half charged. Pump will run around 2-6 hours.
Red: battery needs charges. Pump will run less than 1 hour.
Assembly
1. Take out all parts of the packaging. Please keep in mind that some water may splash
over the rim of a bowl, do not set up the cascade fountain on a surface which may be
damaged by water.
2. Open the door behind the fountain.
3. Connect the hose from the top of the water feature to the connector on the top of the
pump and place the pump on the oor of the water chamber.
4. Connect the pump cable to the socket of the control housing on the rear side of the solar
panel;
5. Connect the LED light cable to the socket of the control housing;
6. Fill the water feature with water ensuring the pump is fully submerged.
7. Close the door behind the fountain. Make sure direct sunlight shines on the solar module.
8. Connect the ground stake to the solar panel and place the solar panel in an area of direct
sunlight.
9. The solar cascade fountain is now ready for use.
10

Note: In order to protect battery, don’t manually turn on the pump frequently
Note: The indicator light is blinking when pump on, the indicator light is solid when
pump o.
Pump performance in dierent weather conditions
Weather 1. Pump on
2. Charge extra solar
energy to battery
1. Pump o
2. Charge full solar energy to
battery
Solar runs the pump and charges
the battery. Pump performance
is maintained when the clouds
pass. Pump runs on fully 1 hour
longer into the evening.
Battery should fully charged in
1day.
Solar runs the pump and supplies
extra energy to the battery.
Performance is maintained when
the clouds pass. Pump will only
run a shorter period of time into
the evening.
Battery will take 2 to 3 days to fully
charge.
Pump will only run when there is
sucient power from the battery.
Little or no battery charging
occurs so pump performance is
not maintained.
Battery will take several days to
fully charge.
No solar power is available, pump
will not run and battery will not
charge.
Battery will not charge.
If the pump stop running when cloudy or night, and you want to force the pump running
for certain hours, short press to turn on the pump, the pump will run certain hours until
battery at.
Note: LED lights will only function at night.
11

Cleaning and Care
Solar panel
The panel should be cleaned periodically with a soft tissue. Regular cleaning of the panel is
advised to maintain optimum conversion of the sun’s energy into direct current.
Pump
lf, after a period of time, the pump starts to lose power or stops working check for the build
up of sediment, scale or dirt in the lter. Remove the pump cover and the impeller cover.
Take out the impeller and remove any sediment, scale or dirt that has built up. Take out the
2pcs of lter from two side of the pump and clean them by fresh water.
12

Disposal Considerations
Declaration of Conformity
According to the European waste regulation 2002/96/EC this symbol on the
product or on its packaging indicates that this product may not be treated
as household waste. Instead it should be taken to the appropriate collection
point for the recycling of electrical and electronic equipment. By ensuring
this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise
be caused by inappropriate waste handling of this product. For more detailed
information about recycling of this product, please contact your local council
or your household waste disposal service.
Your product contains batteries covered by the European Directive. 2006/66/
EC, which cannot be disposed of with normal household waste. Please check
local rules on separate collection of batteries. The correct disposal of batteries
helps prevent potentially negative consequences on the environment and
human health.
Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Germany
This product is conform to the following European Directives:
2014/30/EU (EMC)
2011/65/EU (RoHS)
Troubleshooting
Pump does not operate even thought the solar module is in full sunlight:
• No connection to the solar module – check connection to the solar module.
• Impeller is blocked – To clean the pump, remove the front plate and the impeller. Use a
small brush or steam of water to remove any debris.
Pump does operate but there is no water running through the fountainhead:
• Check for the build up of sediment or scale in the tubes or the lter- clean the tubes and
the lter.
13
