BOHLT R140 User manual
R140
Gebruikershandleiding
INHOUD
Fiets diagram en functies …....………………………………………………………………………………………………
2
Voordat u gaat rijden …….…………………………………………………………………………………………………….
3
Inhoud pakket……………………………………………………………………………………………………………………….
4
Functies LCD display ….……………………………………………………………………………………………………….
5
Knoppen en functies .……………………………………………………………………………………………………………
5
LCD display en waarschuwingen .….……………………………………………………………………………………..
6
Opladen en onderhoud Accu ………………………………………………………………………………………………..
7
Onderhoud ….………………………………………………………………………………………………………………………
8
Probleem oplossen ………………………………………………………………………………………………………………
9
Veiligheidswaarschuwingen …………………………………………………………………………………………………..
10
Technische specificities …………………………………………………………………………………………………………
11
Service informatie ……………………………………………………………………………………………………………….
12
Service en Garantie ….……………………………………………………………………………………………………….
12
Garantiekaart ……………………………………………………………………………………………………………………….
12

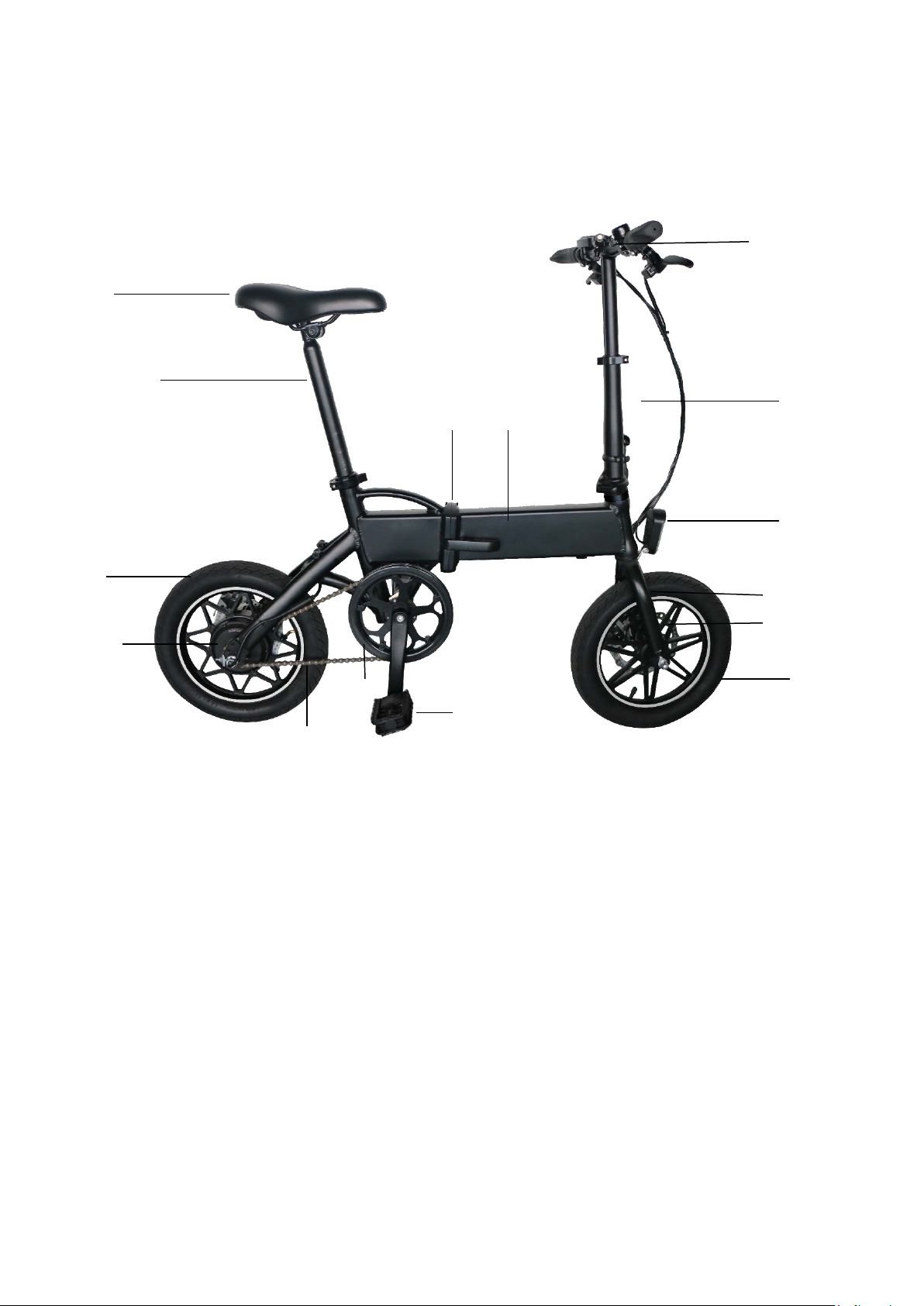

FIETS DIAGRAM EN FUNCTIES
Afbeelding is ter illustratie, het uiteindelijke product kan enigszins afwijken door laatste
aanpassingen uit de fabriek.
Zadel
Zadelpen
Achterwiel
Motor
Ketting
Kettingwiel
Pedaal
Voorwiel
Remschijf
Voorvork
LED lamp
Stuurpen
LCD Display
Accu
Inklapmechanisme
frame
VOORDAT U GAAT RIJDEN
1. Leest u deze handleiding zorgvuldig door zodat u bekend met de elektrische fiets, de
prestaties, de functies en benodigdheden.
2. Controleer de fiets helemaal, inclusief de remmen, banden, handgrepen, inklapmechanisme
en afneembare onderdelen, zodat u zeker weet dat alles in goede staat is.
3. Controleer het elektrische circuit zodat u zeker weet dat de accu voldoende vermogen heeft
onderweg. Indien dit niet het geval is, laadt u de accu op.
4. Controleer of het remsysteem en de rem motor onderbreking goed functioneren. Indien dit
niet het geval is, gebruikt u de fiets niet en neemt u contact op met ons service center.

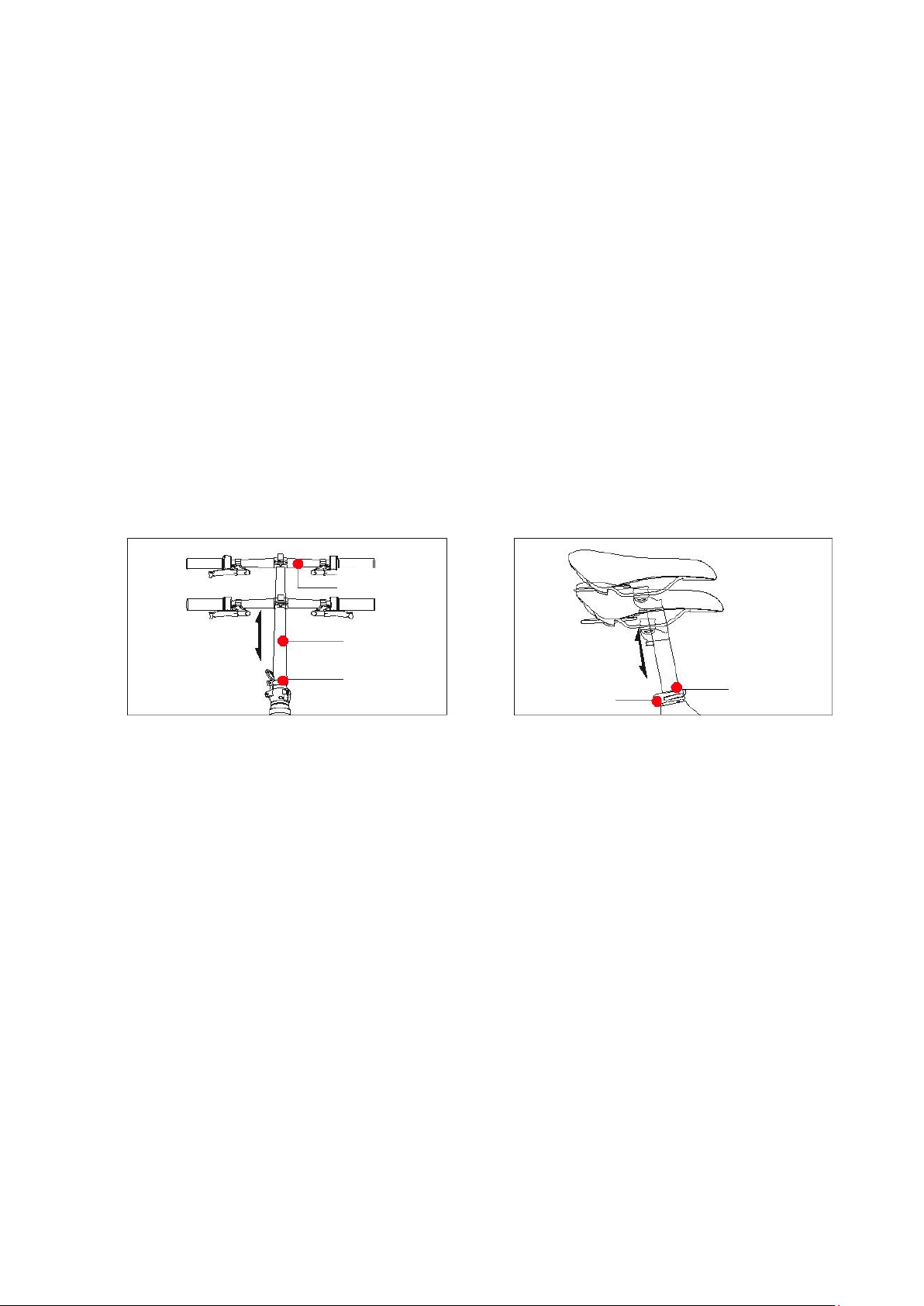

5. De stuurpen kunt u op uw gewenste hoogte instellen, echter niet hoger dan aangegeven
(veiligheidsmarkering), vergrendel deze door middel van de snelspanner.
6. De hoogte van het zadel kunt u door middel van de zadelpen ook naar eigen wens instellen,
houd ook hier rekening met de minimale diepte (veiligheidsmarkering zadelpen), vergrendel
de zadelpen door middel van de snelspanner.
Stuur
Stuurpen
Veiligheidsmarkering
Veiligheidsmarkering
Snelspanner
vergrendeling
INHOUD PAKKET
Handleiding
Oplader

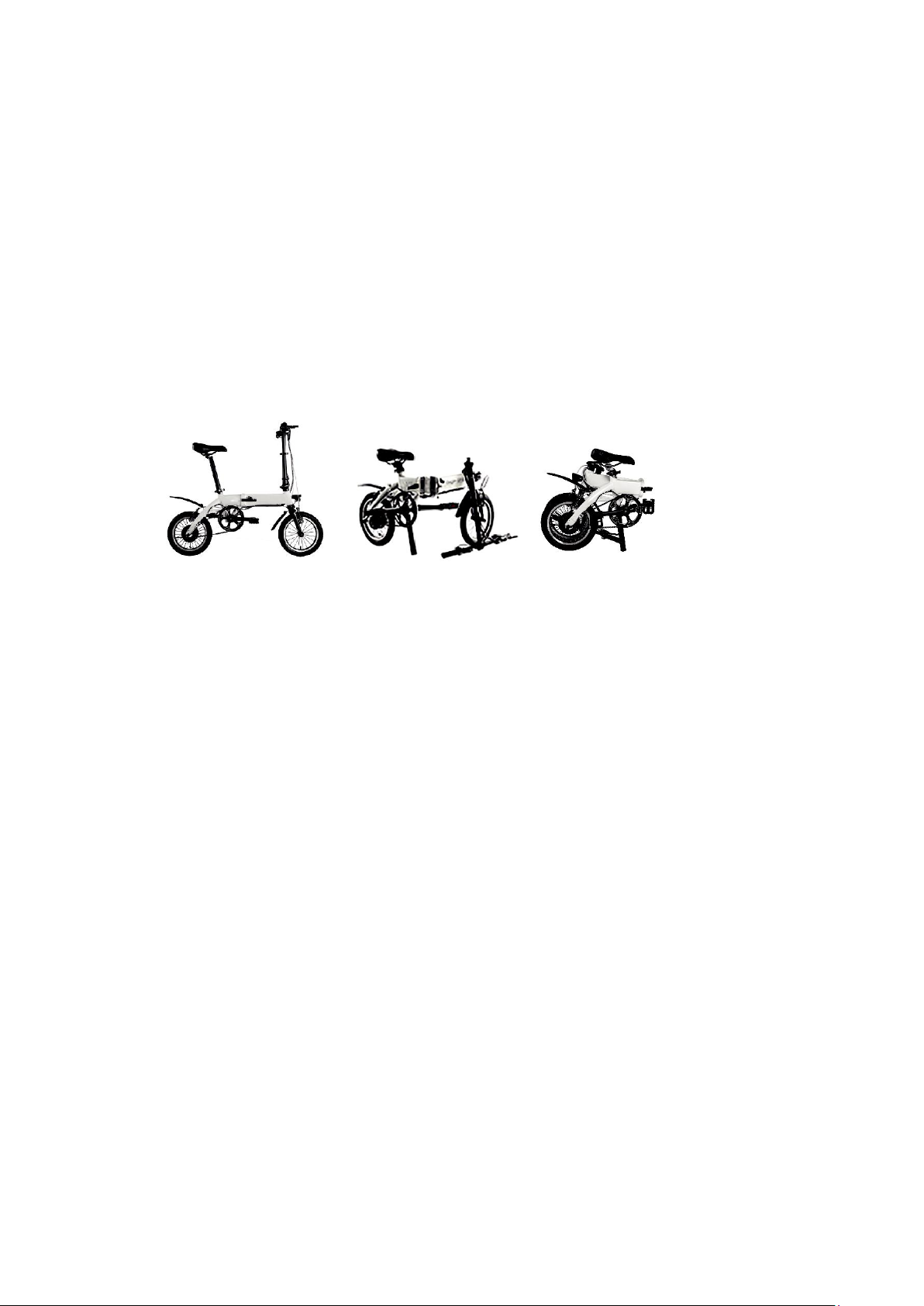

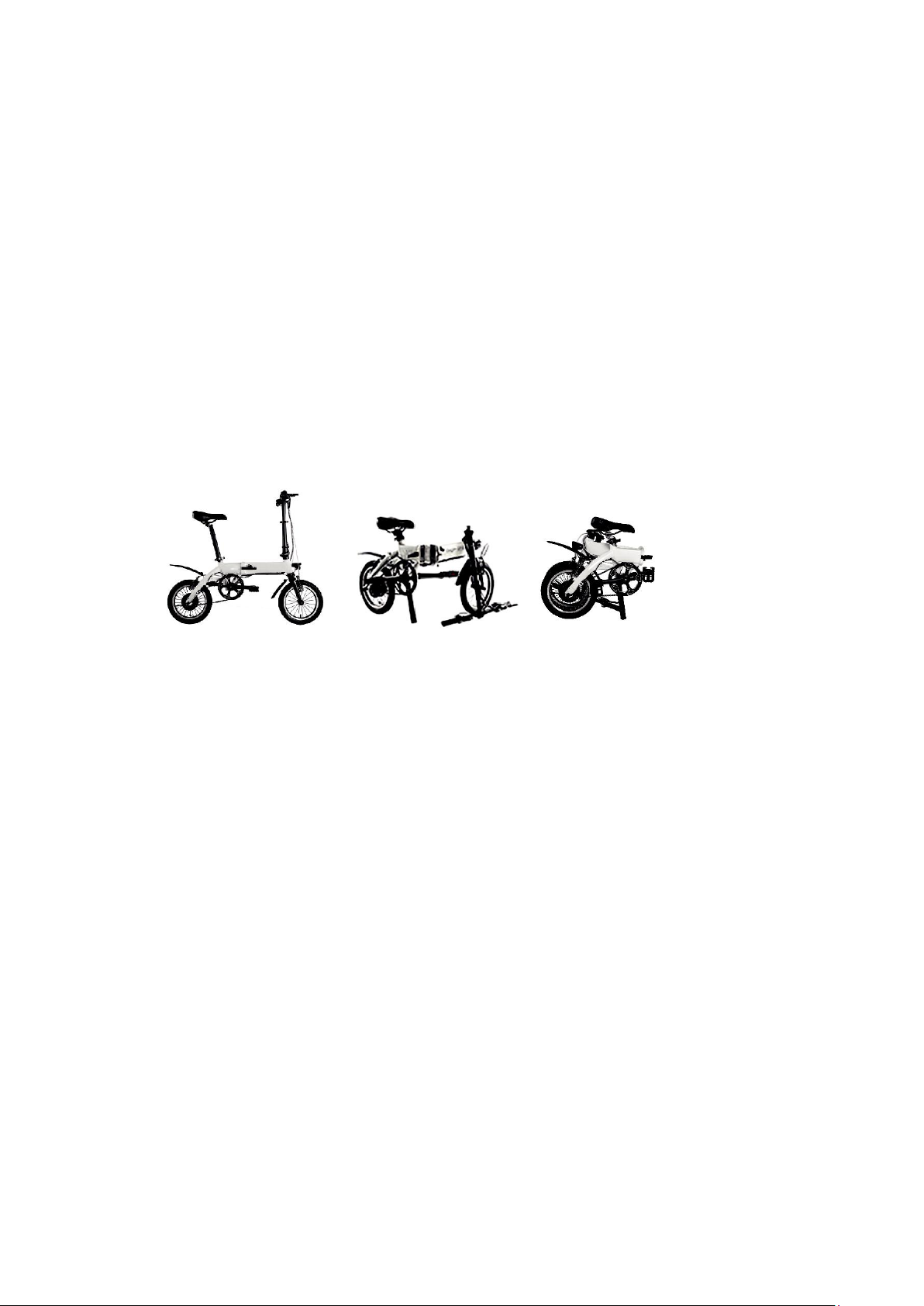

INKLAPPEN VAN DE FIETS
Inklappen van de fiets
1. Positioneren van het zadel en het crankstel: laat door middel van de hendel het zadel
helemaal naar beneden zakken en draai het crankstel 90 °naar links tegen de wijzers van de
klok (foto 1).
2. Positioneer de handvatten: ontkoppel de stuurpen hendel om de horizontale buis naar
achteren te klappen en maak het vast, zodat de display goed beschermd blijft.
Maak de hendel los om de stuurpen naar beneden te klappen en positioneer het stuur in de
stuurpen binnen de markeringen, zodat deze de grond niet raakt (foto 2).
3. Klap het frame in: open het inklapmechanisme, klap het voorwiel bijna parallel aan het
achterwiel gedeelte, om het inklap proces te voltooien (foto 3).
Afbeelding is uitsluitend ter indicatie
1. 2. 3.
FUNCTIES LCD DISPLAY
Knoppen
Knop M
Lang drukken (3 sec.): Aan/Uitzetten
Kort drukken: scroll door de functies (afstand
rit/afstand totaal/rittijd
Knop +
Lang drukken: Aan/Uitzetten voorlicht
Kort drukken: hoger snelheidniveau
Knop -
Kort drukken: lager snelheidniveau
Display functies
Niveau 0: Fietsen zonder motor ondersteuning
Niveau 1: lage snelheid, ± 12km/h
Niveau 2: medium snelheid, ± 18km/h
Niveau 3: hoge snelheid, 25km/h
Licht op als het voorlicht is aangezet
Licht op als de remmen worden gebruikt
Licht op bij een probleem met de versnelling
Licht op bij een probleem met de motor
Licht op bij een probleem met de controller
Geeft Rit afstand/Totale afstand/Rittijd weer
Knop -
Snelheid niveau
Knop M
Huidige snelheid
Knop +
Batterijvermogen
Percentage batterij
niveau
LCD Display
1) Trapondersteuning modus: houd de M knop ingedrukt om de elektrische fiets te starten, u
kunt nu de elektrische fiets rijden door ook te trappen.
2) Elektrisch rijden modus: nadat u de M knop heeft ingedrukt, draait u de rechter versnelling
om met uw elektrische fiets te rijden zonder gebruik van de pedalen.
3) Fiets modus: rijd met uw fiets, uitsluitend door gebruik van de pedalen, zonder dat u de
motor start of selecteer “0“ in de trapondersteuning modus.
Veiligheidswaarschuwingen
Gebruik de display op een veilige en verantwoordelijke manier. Bevestig of verwijder de display niet
terwijl de motor aan staat.
1) Vermijd extreme schokken en hobbels.
2) Verander niets aan de instellingen van de display, hierdoor kan de display niet meer goed
functioneren. Ook zal hierdoor de garantie komen te vervallen.
3) Neem contact op met ons service center indien de display niet goed functioneert.
OPLADEN EN ONDERHOUD VAN DE ACCU
Opladen
1) Controleer voor het opladen altijd of de aangegeven nominale uitgangsvermogen van de
oplader overeen komt met het voltage van de accu. Controleer ook of het ingangsvermogen
van de oplader overeen komt met de stroomvoorziening.
2) Wanneer u de accu moet opladen, doe dit dan altijd in een goed geventileerde locatie, sluit
de oplader op de oplaad poort en sluit daarna de oplader aan op de stroomvoorziening.
Controleer of de stekker goed aangesloten op het stopcontact.
3) De oplaad indicator wordt groen, hiermee aangevend dat de accu volledig is opgeladen.
Indien de accu helemaal leeg is duurt het normaliter 3-4 uur (maximaal 6 uur) voordat deze
weer volledig is opgeladen.
4) Nadat u de accu heeft opgeladen, haalt u eerst de stekker uit het stopcontact, daarna de
oplader uit de oplaadpoort. Waarschuwing: laat de oplader nooit aangesloten op de
stroomvoorziening indien u niet aan het opladen bent.
Accu onderhoud:
Overlaad de lithium accu nooit, haal direct de stekker van de oplader uit het stopcontact zodra de
indicator groen wordt.
1) Plaats geen voorwerpen op de accu of oplader, hierdoor kan de oplader of accu oververhit
raken met het risico op ernstige materiële of lichamelijke schade. Gebruik altijd de originele
oplader, indien u dat niet doet zal de garantie komen te vervallen.
2) U kunt de accu opladen zodra deze leeg begint te raken, hierdoor verlengt u de levensduur
van de accu. Door de accu juist te onderhouden, zal deze altijd een capaciteit behouden van
80%. Echter, uiteindelijk zal de prestatie verminderen en zal de accu moeten worden
vervangen.
3) Voor een langere levensduur, bewaart u de accu op een droge en koele plaats met een
omgevingstemperatuur van -10°C - 20°C, en vermijd direct zonlicht. Laad de accu iedere drie
maanden op, indien u deze langere tijd niet gebruikt.
4) Veroorzaak niet opzettelijk kortsluiting in de accu, dit zal leiden tot ernstige materiële en
lichamelijke schade. Alle schade veroorzaakt door oneigenlijk gebruik zal de garantie doen
komen te vervallen.
5) Gooi de accu nooit weg bij het huishoudelijk afval. Breng naar uw milieupark zodat deze op
verantwoorde wijze kan worden verwerkt.
6) Indien u overige vragen heeft met betrekking op het gebruik, onderhoud, bewaren of
weggooien van de accu, kunt u altijd contact opnemen met ons service center.
ONDERHOUD
1) Controleer of het voor- en achterwiel goed in het midden van de voor (voorwiel) en het
frame (achterwiel) zitten. De spaakspanning van de wielen moeten gelijk zijn, indien dit niet
het geval is zou voelt u een disbalans en zou de fiets kunnen hobbelen. Indien er zich een
probleem voordoet met de spaken, neemt u contact op met ons service center.
2) De velg moet glad en schoon zijn, anders kunt u hier eventueel last van hebben tijdens het
rijden.
3) De Bohlt R140 elektrische fiets is voorzien van een kwalitatief hoge ketting, houd hem
schoon en smeer hem regelmatig.
4) Voordat u gaat rijden controleert u altijd of de remblokjes nog goed werken.
5) Vermijd rijden onder regenachtige, sneeuwachtige of natte omstandigheden. Indien het niet
anders kan houd dan altijd een gepaste afstand op uw voorganger voor het geval u plotseling
moet remmen, u heeft dan namelijk meer remafstand nodig. Matig uw snelheid.
6) Controleer de banden regelmatig op scheuren en normale slijtage. Controleer of het ventiel
van de binnenband goed in de velg zit. Indien u nog meer vragen heeft met betrekking tot
het onderhoud van uw elektrische fiets, kunt u contact opnemen met ons service center.
PROBLEEM OPLOSSEN
Probleem
Reden
Oplossing
Geen vermogen wanneer de
fiets aan staat
Geen vermogen
1. Controleer of de accu
goed is geïnstalleerd
2. Controleer of de accu
opgeladen moet worden
Bereik/Afstand onvoldoende
1. Accu is niet volledig
opgeladen
2. De band is te zacht
3. Vaak remmen/starten/te
veel gewicht tijdens het
rijden
4. Accu is “op”of heeft
verminderde capaciteit
door langdurig gebruik
5. Lage
omgevingstemperatuur
1. Controleer of de oplader
goed werkt
2. Controleer de banden
voor gebruik
3. Probeer niet onnodig veel
te remmen en optrekken
4. Vervang de accu
5. Dit is normaal
Accu kan niet worden
opgeladen
1. De oplader is
waarschijnlijk niet goed
aangesloten
2. Temperatuur van de accu
is te laag
3. Temperatuur van de accu
is te hoog
1. Controleer of de oplader
goed is aangesloten
2. Wacht tot de temperatuur
weer normaal wordt
3. Wacht tot de temperatuur
weer normaal wordt
Display werkt niet
1. Geen vermogen
2. Adapter is kapot
3. Meter is kapot
1. Controleer de accu
2. Neem contact op met ons
3. service center voor een
vervanging
De motor werkt niet nadat
hij is aangezet
1. De rem staat aan
2. De meter is kapot
1. Controleer de remmen
2. Neem contact op met ons
service center voor een
vervanging
VEILIGHEIDSWAARSCHUWINGEN
1. Het bereik van de elektrische fiets wordt bepaald door de volgend factoren: resterend
vermogen accu, staat van de banden, snelheid modus, gewicht fietser, wegomstandigheden,
weersomstandigheden en frequent gebruik remmen en versnellen.
2. Controleer de volgende kenmerken voordat u gaat rijden: status van de accu,
bandenspanning, remafstand en remkracht. Let op, de linker rem correspondeert met het
achterwiel en de rechter rem correspondeert met het voorwiel, gebruik altijd eerst de rem
van het achterwiel.
3. Draag altijd geschikt beschermende kleding tijdens het rijden. Indien u de fiets uitleent aan
iemand anders, dienen ook zij beschermende kleding te dragen en bekend te zijn met het
gebruik van de fiets. Wanneer u stopt, zet u de snelheid modus naar “0”of drukt u de rem
stevig in.
4. Houdt u altijd aan de verkeersregels en lokale verkeerswetten.
5. De fiets is voorzien van de benodigde veiligheidsreflectoren, houd ze schoon en verwijder ze
niet.
6. Wanneer u in het donker rijdt, dient u altijd uw voor- en achterlicht aan te doen zodat u goed
zichtbaar bent voor andere weggebruikers.
7. Onderhoud uw fiets regelmatig.
8. Voer geen updates uit, voeg geen accessoires toe of pas de elektrische fiets niet aan, zonder
de verkoper of leverancier hiervan op de hoogte te brengen. Anders zal de garantie komen te
vervallen.
9. Wanneer u de fiets start, begint u bij “0” of “1”en voert u geleidelijk de snelheid op. Start
nooit door middel van de versnelling of door de handgreep te draaien. Rijd niet op steile
hellingen, houd uw snelheidsniveau onder “2”.
TECHNISCHE SPECIFICATIES
Model
Bohlt R140
Frame materiaal
Aluminium 6061
Band
14”
Max. laadvermogen
110KG
Max. snelheid
25KM
Bereik
Trapondersteuning 32KM
Rem systeem
Voor- en achter remschijf
Accu type
Lithium
Accu specificaties
26V/4.0AH
Oplaadtijd
3-4U
Motor
250W
Waterproof
IP54
Helling
≤15°
Netto gewicht
16KG
Opmerkingen:
1. Maximum afstand is afhankelijk van gewicht, ondergrond- en weersomstandigheden,
rijgedrag enz. de gemiddelde afstand is getest onder de volgende condities: draagvermogen
van 65kg, temperatuur van 25°C, vlakke weg, wind < 10km/u en volle accu.
2. Gebruik uitsluitend de originele oplader wanneer u de elektrische fiets gaat opladen.
3. De garantie komt te vervallen indien u niet geautoriseerde aanpassingen aan de elektrische
fiets doet.
R140
User manual
1
CONTENT
Bike structure and functions ..………………………………………………………………………………………………
2
Preparation before riding …………………………………………………………………………………………………….
3
Packing list ………………………………………………………………………………………………………………………….
4
Functions LCD display ….……………………………………………………………………………………………………….
5
Buttons and functions ……………………………………………………………………………………………………………
5
LCD display and precautions ………….……………………………………………………………………………………..
6
Charging and maintaining battery ………………………………………………………………………………………..
7
Maintenance …………………………………………………………………………………………………………………………
8
Troubleshooting ……………………………………………………………………………………………………………………
9
Safety precautions ………………………………………………………………………………………………………………..
10
Technical parameters ……………………………………………………………………………………………………………
11
Service information ……………………………………………………………………………………………………………….
12
Service and Warranty ….……………………………………………………………………………………………………….
12
Warranty card ……………………………………………………………………………………………………………………….
12
2
BIKE STRUCTURE & FUNCTIONS
Picture is for reference purposes only, the actual product can vary due to product modifications
Saddle
Seat post
Rear tire
Motor
Chain
Chainring
Pedal
Front tire
Disc brake
Front fork
LED light
Steerer Tube
LCD Display
Battery
Bike frame folder
3
PREPARATION BEFORE RIDING
1. Please read this manual carefully in order to completely familiarize yourself with the electric
bike, its performance, functions and requirements.
2. Check the electric bike completely, including the brakes, tires, handlebars, folder and
detachable parts, to ensure the product is in good working order.
3. Check the electric circuit to ensure the battery level is sufficient to go on the road. If not, the
battery should be fully charged.
4. Check if the braking system and the brake-power-off functions are in good working order. If
not, do not use the bike and refer to our after sales customer service immediately.
5. The steerer tube should be inserted at the minimum depth (safety mark) of the stand tube,
fasten it with the quick release lock (Picture 1).
6. The seat tube height can be adjusted to your own requirements, however it should be
inserted at a minimum depth (safety mark ), fasten the seat tube with the quick release lock
(picture 2).
Handlebar Tube
Steerer tube
Safety mark
Safety mark
Quick release
lock seat post
clip
4
PACKING LIST
Manual
Charger
4
FOLDING
Folding process
1. Adjust the seat tube and the crank: release the quick-release lock to insert the seat tube at
the bottom, fasten it again and turn the left crank angle to 90° anticlockwise (picture 1)
2. Adjust the front handles: release the steerer tube hendle to turn the horizontal handle bar
backward and fasten it, so that the display will be well protected.
Release the lock to fold down the steerer tube and fix the handle bar at the desired height
within the safety parameters, so it doesn’t touch the ground (picture 2).
3. Fold the bike frame: open the folder lock, fold the front wheel almost parallel with the rear
wheel part, to complete the whole folding process (picture 3).
Image is for illustrative purpose only
1. 2. 3.
Table of contents
Languages:
Other BOHLT Scooter manuals
