BOHLT EKICK 9 PRO User manual

BOHLT EKICK 9 PRO
9 PRO
Gebruikershandleiding
Lees deze handleiding alstublie� goed door voordat u deze step gaat gebruiken.
Bewaar deze handleiding voor latere raadpleging.

VEILIGHEIDSINSTRUCTIES
1. Lees voor gebruik van de step deze handleiding zorgvuldig door voor een veilig en juist
gebruik en onderhoud en om de werking en kenmerken te leren kennen.
2. Probeert u in de beginperiode van het gebruik te oefenen in een open en rustige omgeving
met weinig verkeer. Draagt u hierbij altijd beschermende kleding en accessoires.
3. Controleert u voor gebruik of alle onderdelen en de remmen zich in de juiste positie
bevinden en controleer of de accu nog voldoende capaciteit heeft.
4. Houdt u zich, in het verkeer, altijd aan de lokale verkeersregels en respecteer de landelijke
wetgeving.
5. Rijd niet bij onvoldoende zicht.
6. Gebruik deze step niet voor stunts en gevaarlijke acties.
7. Vervoer geen mensen of voorwerpen.
8. Controleer, voor gebruik, of alle schroeven en vergrendelingen in goede staat zijn.
9. Controleer of de inklap pen in de sleuf zit.
10. Draag altijd beschermende kleding tijdens het rijden en houd altijd beide handen aan het
stuur. Rijd nooit met één hand.
11. Oefen een aantal keer het rijden met de step in een rustige omgeving.
12. Houd uw voeten op de plaat.
13. Pas uw snelheid aan in een gebied waar veel mensen zijn.
14. Stel de step in zodat u comfortabel kunt rijden.
15. Rijd nooit op wegen waar water, olie of ijs op ligt.
16. GEBRUIK DE ACCU NIET ONDER DE VOLGENDE OMSTANDIGHEDEN:
−Indien de step is beschadigd.

−Indien er een vreemde geur of rook uit de accu komt.
−Gebruik de step niet indien de accu lekt terwijl er geen lek is.
−Bewaar de step buiten bereik van kinderen.
17. Accu
−Start de motor nooit terwijl de accu oplaadt.
−Op de display wordt de resterende capaciteit van de accu aangegeven.
−Nadat de accu is opgeladen, dient u deze niet meer dan twee te “overladen”.
−Wanneer op de display de accu capaciteit rood brandt, dient u vaart te minderen en
te stoppen.
18. Oplader
−De oplaadpoort van de step bevindt zich aan de buitenkant. Sluit de oplader in de
oplaadpoort voordat u deze aansluit op de elektriciteit.
−Indien de indicator van de oplader rood is, is hij bezig met opladen. Zodra de
indicator groen wordt is het opladen voltooid.

RIJDEN MET DE STEP
BELANGRIJK
versnellen, leun met het midden van uw lichaam naar achteren.
Vaart minderen, leun met het midden van uw lichaam naar voren.
VOOR HET RIJDEN
1. Voor het eerste gebruik kiest u een vlak en open gebied uit.
2. Monteer de step op een correcte manier zoals aangegeven in de handleiding en stel de
hoogte in zodat u comfortabel kunt rijden.
3. Draag beschermende kleding en accessoires.
4. Controleer of alle vergrendelingen goed en stevig vast zitten.
RIJDEN
1. Druk op de knop rechts om de step in te schakelen.
2. Plaats één voet op de plaat en zet u met uw andere voet voorzichtig af om de step op te
laten trekken. Druk daarna de gashendel zachtjes in.
3. De motor zal de step nu laten rijden. Trek uw andere voet nu van de grond en plaats hem
op de voetplaat.
U kunt nu versnellen door de gashendel te gebruiken.
STOPPEN
1. Laat de gashendel los.
2. Leun met het midden van uw lichaam naar achteren.
3. Trek een klein beetje aan de handrem. Door de handrem te gebruiken zal de motor direct
worden uitgeschakeld, minder vaart door de remschijf op het achterwiel te gebruiken.
Voordat u volledig tot stilstand komt, plaatst u uw voet op de grond om uw evenwicht te
bewaren. Rem altijd voorzichtig en pas dit aan aan de omstandigheden.

GEBRUIK
VOORBEREIDING VAN DE STEP VOOR GEBRUIK
1. Open de verpakking en haal de step eruit. Controleer op de step niet is beschadigd.

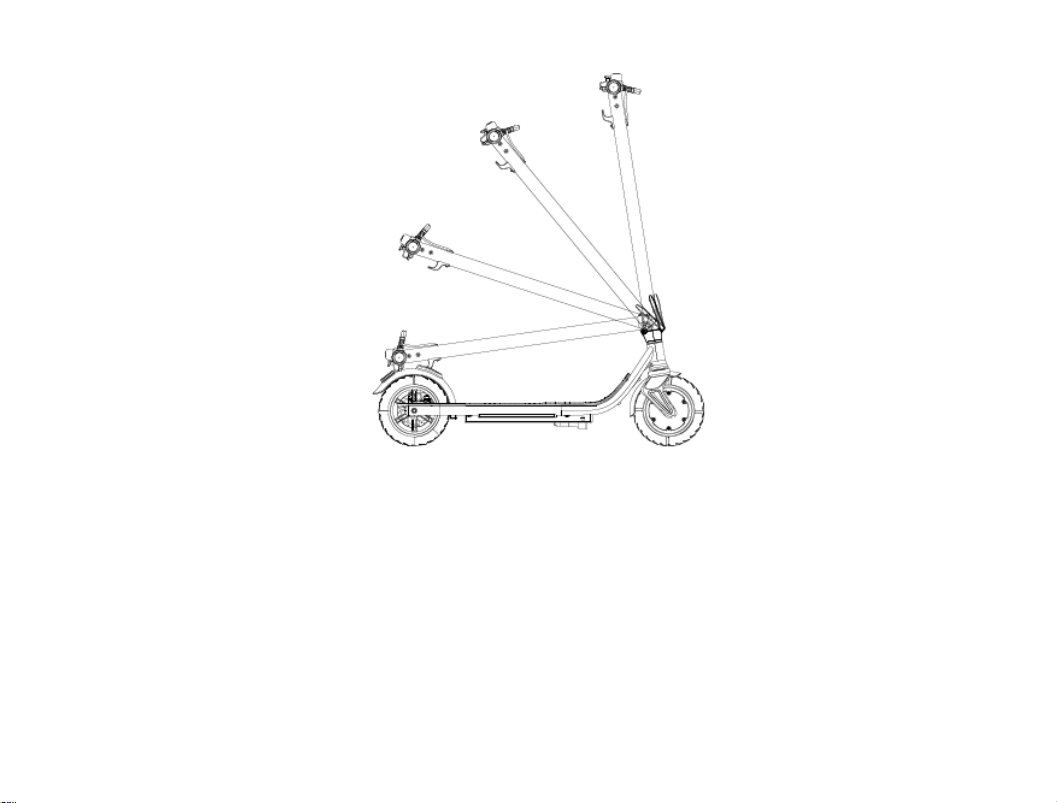

2. Open de onderste vergrendeling. ①druk met uw hand op het spatbord; ②plaats één
voet op de voetplaat; ③ duw de stuurbuis naar voren; ④zet de stuurbuis rechtop; ⑤
klik de vergrendeling vast.

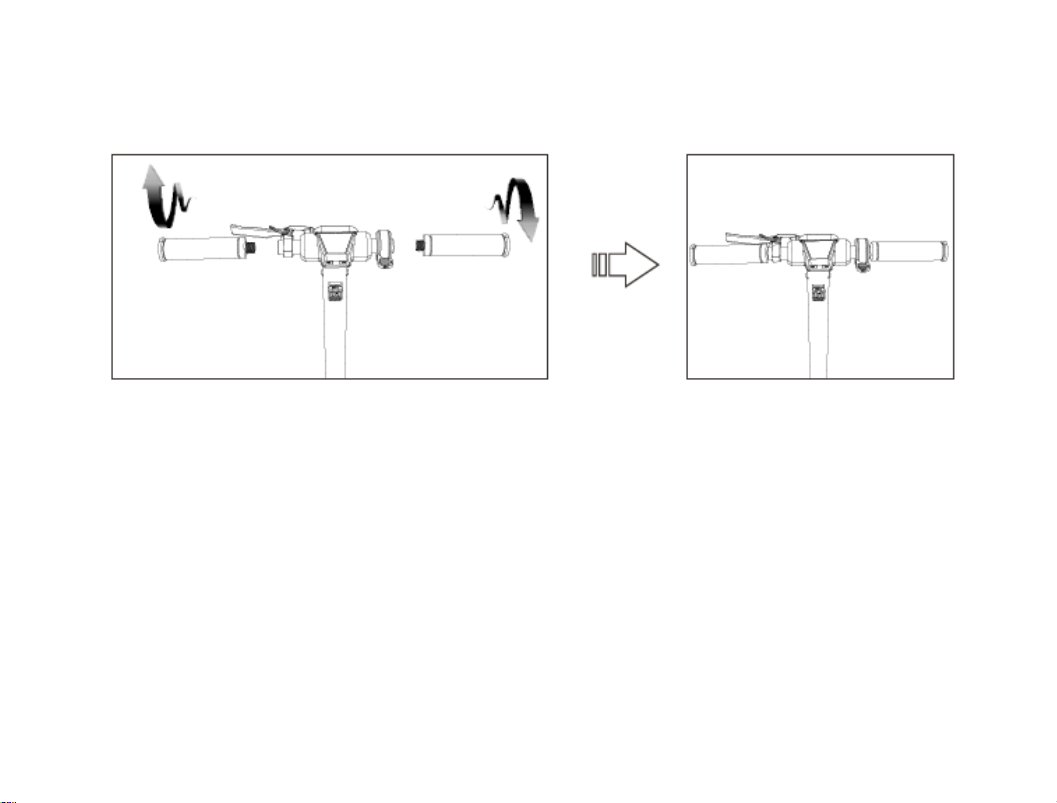

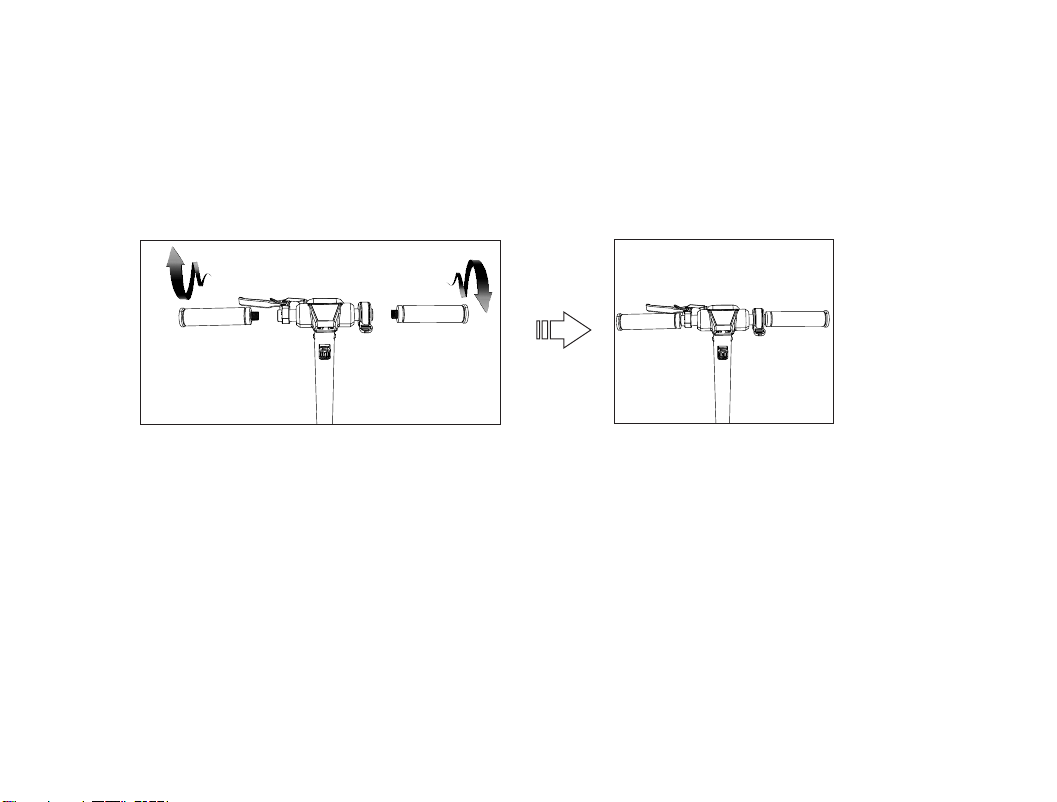

3. Draai de handvatten in de richting van de schroefdraad, zoals afgebeeld. (Controleer
altijd voordat u gaat rijden of de handvatten stevig zijn aangedraaid en niet los zitten,
draai ze, indien nodig, stevig aan)

INKLAPPEN VAN DE STEP NA GEBRUIK

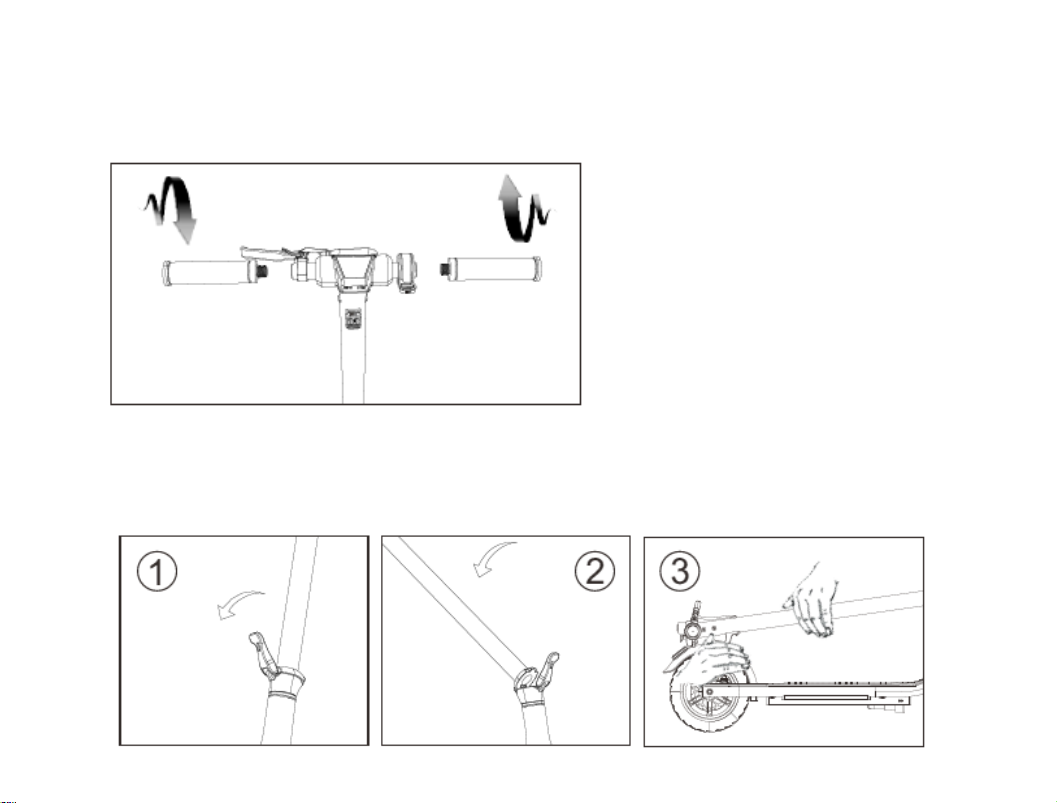

1. Draai de handvatten los (Deze stap kunt u overslaan indien u de step klaarmaakt voor
reparatie)
2. ①Klap de vergrendeling open. ②Duw de stang zachtjes met uw hand helemaal naar
beneden. ③ Druk tegelijkertijd het spatbord in en klik de haak in de opening. De step is
nu nog volledig ingeklapt.

3. Klap de step voorzichtig in zoals hier afgebeeld.
Accu en oplader
Deze step is voorzien van een speciale lithium accu en oplader, u kunt geen ander type accu of oplader
gebruiken. Bovendien kunt u deze oplader niet gebruiken voor een andere accu.
Lithium Accu
De accu dient altijd tijdig te worden opgeladen na gebruik. Indien u de step langere tijd niet gebruikt
dient u de accu minimaal één keer per maand op te laden. Indien u de accu gedurende lange tijd niet
oplaadt zal deze in protectie modus gaan en is opladen niet meer mogelijk. In dat geval dient u contact
op te nemen met de leverancier.

OPLADER
De oplader heeft een overlaad protectie functie, waardoor de accu automatisch stopt met opladen
nadat deze voor 100% is opgeladen.
Het opladen van de accu
1. Sluit de oplader aan op de oplaadpoort.
2. Sluit daarna de oplader aan op de elektriciteit (AC100-240V).
3. Nadat u de oplader heeft aangesloten, zal de indicator rood gaan branden om aan te geven dat
het opladen is gestart. Zodra de indicator groen wordt is de accu volledig is opgeladen.
Positie oplaadpoort
BELANGRIJK:
Controleer bij het opladen of alles goed is aangesloten. Indien er storing of
schade optreedt als gevolg van onderstaande redenen, zal dit niet gedekt worden
door de garantie, zelfs indien dit binnen de garantieperiode gebeurt.
1. Bij het niet opvolgen van de instructies met betrekking tot het gebruik en
onderhoud omschreven in de handleiding.
2. Schade ontstaan door gevaarlijk rijgedrag of het niet houden aan de verkeersregels en
wetgeving van het desbetreffende land.
3. Zelf uitvoeren van reparatie of opknappen, gebruik maken van niet-originele onderdelen.
4. Rijden in ruig gebied of onverharde wegen.
5. Bij gebruik voor commerciële of verhuur doeleinden.
6. In geval van overmacht.
7. Langdurige blootstelling aan omstandigheden in de open lucht waardoor het product slijt en
storingen veroorzaakt.

PROBLEEM OPLOSSEN
Probleem
Mogelijke oorzaak
Oplossing
De step rijdt niet na het
starten
De rem is niet volledig
ontkoppelt,hierdoor is er
geen stroomvoorziening
Ontkoppel de rem en zet hem
terug in positie
Step rijdt langzaam of
helemaal niet
De accu is bijna leeg Laad de accu op
De motor start en slaat dan af
De accu is bijna leeg
Laad de accu op
De controller is beschadigd
Vervang de controller
De accu aansluiting zit los
Pas de aansluitingen van de
accu aan
Te weinig bereik met een
volle accu
De accu is aan vervanging toe Vervang de accu
De accu laadt niet of
langzaam op
Het voltage is niet juist
Controleer de accu of vervang
deze
De accu laadt niet op
De accu is aan vervanging toe
Vervang de accu
De oplader geeft geen stroom
Vervang de oplader
De oplaadpoort is beschadigd
Vervang de oplaadpoort

TECHNISCHE INFORMATIE
Specificaties
Model
BOHLT 9 PRO
Afmetingen
L:1090mm B:470mm
H:1180mm
Afmeting ingeklapt
L:1090mm B:200mm
H:440mm
Gewicht
14.6KG
Prestaties
Max. laadvermogen
120KG
Max. snelheid
25KM/U
Helling
15-25°
Rem
Remschijf, voetrem,
automatische uitschakeling
rem
Accu
Accu
18650 Litjium Accu
Accu capaciteit
36V/10.4Ah LG
Bereik
20-35km
Oplaadtijd
4-7 uur
Motor Motor
Borstelloze
energiebesparende motor
Nominaal vermogen
36V, 350W
Wiel
Wiel maat
8.5”
Wiel type
Luchtband

GARANTIE
Onderdeel
Kwaliteit
omschrijving
Garantieperiode Service
Motor
Defect treedt op bij
normaal gebruik
Eén jaar Gratis
Oplader
Defect treedt op bij
normaal gebruik
Eén jaar Gratis
Controller
Defect treedt op bij
normaal gebruik
Eén jaar Gratis
Accu
Defect treedt op bij
normaal gebruik
Zes maanden Gratis
Frame
Defect treedt op bij
normaal gebruik
Eén jaar Gratis

USER MANUAL
BOHLT EKICK 9 PRO
Please read this manual carefully before using the scooter. Keep this manual for
later reference.
9 PRO

01
Hand brake
Front light
Motor Battery / Controller
Hook
Fold lock
Rear disc brake
Mudguard / Brake pedal
Display ON / OFF
Electronic
throttle
Rear brake light
Kick stand
Bell
Long press turn
on/off the light;
Short press Mode
selection;
USB

02
SAFTY INSTRUCTIONS
1. Read this manual carefully to help you understand, use and maintain this
product properly and know its performance and
features.
2. During the initial learning period, please learn how to use it in open areas and
no man's land. Safety devices should be worn
during learning period.
3. Make sure all parts and brakes are in the correct position before use, and
make sure you have enough mileage.
4. Please follow local traffic rules and national laws and regulations when riding.
5. Do not ride when visibility is low.
6. Do not use this scooter for stunt and dangerous action.
7. Do not carry people or goods.
8. Make sure all screws and fasteners are normal before use it.
9. Make sure the folding shaft is in the slot.
10. Please wear protective equipment when riding, and ride with both hands
holding the handle. Do not ride with one hand.
11. Please familiarize yourself with and learn how to use this product in open flat
and location with few people first.
12. keep your feet on the pedal.
13. Please ride slowly where there are many people.
14. Please adjust the scooter to a comfortable position before using it.
15. Do not ride on abnormal roads, such as water, oil or ice.

03
15. Do not ride on abnormal roads, such as water, oil or ice.
16. DO NOT USE BATTERY UNDER FOLLOWING CIRCUMSTANCES:
- The product is damaged.
- Abnormal smell and heat is released from the battery.
- You should stop riding and do not touch with leaking liquid while there is any
liquid leakage. The product should be store out
of the reach of children.
17. Battery
- Do not start the motor when charging.
- Battery display roughly shows battery life.
- After the battery is fully charged, the overcharge time should not exceed two
hours.
- When the battery power shows a red light, it is recommended to slow down
and stop riding.
18. Charger
- The charging Port of the electric scooter is external. Please insert the charger
into the charging port before connecting the
power.
- The indicator light of charger is red, charging is normal.When the indicator
light turns green, the charging is com

RIDING THE SCOOTER
04
PROMPT
The center of the body leans back when accelerating.
The center of the body leans forward when slowing down.
BEFORE RIDING
1. Choose a flat and open area to try out the scooter first time.
2. Assemble the scooter properly according to this manual, and adjust it to a height
comfortable to you.
3. Wear safety protective devices.
4. Make sure all fasteners are fixed well and tight.
RIDING
1. Press the button on the right side to turn on the power.
2. Put one foot on the foot plate first and then lift the other foot of the ground and push forward
with your foot to initially
accelerate the scooter. Then press the throttle lever slowly.
3. The motor will drive the scooter forward. Make sure you leave your foot off the ground and
place it safely on the foot plate.
Increase speed using the throttle.
PACKING
1. Release the throttle.
2. Move your centre of gravity backward.
3. Pull the hand brake a bit. Operating the hand brake will cut out the motor immediately and
slow down the vehicle by engaging
the disc brake on the rear wheel. Before you come to a complete halt, balance yourself by
putting one foot on the ground. Do
brake carefully and observe conditions.

05
OPERATION
1. Open the package and take out the scooter. Ensure that the scooter is in order and not damaged.
PREPARE THE SCOOTER FOR USE
1
2
3
2. Open the lower lock. ①press the fender by hand; ②place one foot on the foot plate;
③push the T-bar forward; ④Straighten up the T-bar; ⑤Fasten the fold lock.
45

06
3. Tighten the two grips according to the screw thread direction, as shown in the picture
on the right (check the tightness of the handle grip before riding, and tighten the handle
grip if it is loose before riding).
