BOLD UNPLUGGED MY23 / Español 2
Seatpost: 34.9mm
Seatpost Clamp: 38.2mm
Travel: Fr: 170mm / Rr: 160mm
Shock Length: 185mm
Shock Stroke: 55mm
Hardware M/Frame: Trunnion
Hardware Linkage: 17 x 8mm
BB Housing: 92x41mm
Chainring Max: 34 Tooth
Tyre Width Max: 2.5 Inch
Datos técnicos:

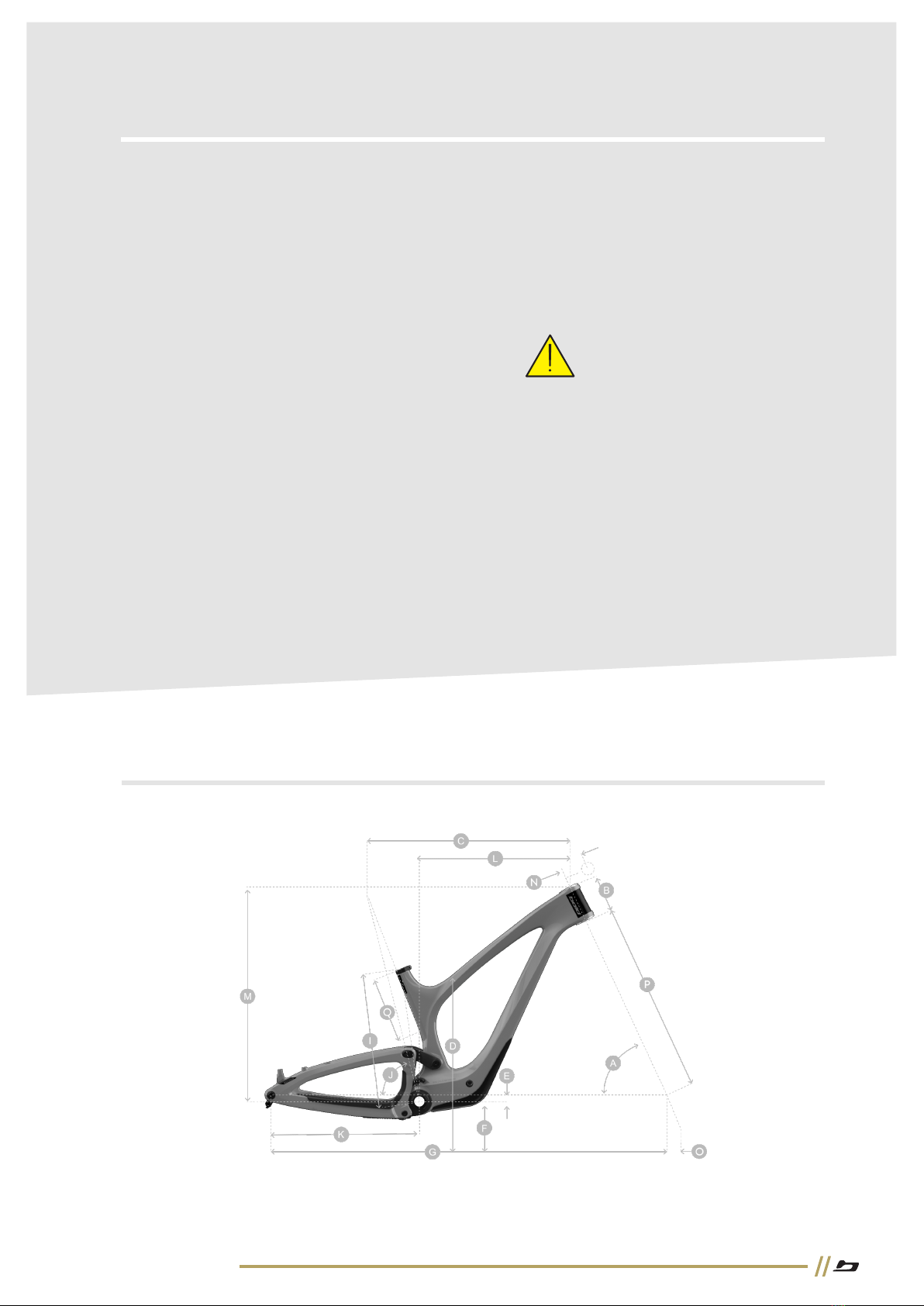

Geometría:
El tamaño de los neumáticos
suele variar de una marca a otra.
Asegúrese siempre de que quede
espacio suficiente respecto al
cuadro.

3BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 3
Unplugged 160/170 29 Low-Slack
High-Steep
Low-Slack
High-Steep
Low-Slack
High-Steep
Low-Slack
High-Steep
Sm Med Lg X/Lg
A HEAD TUBE ANGLE 63,2 / 64,5 63,2 / 64,5 63,2 / 64,5 63,2 / 64,5
B HEAD TUBE LENGTH 90 105 120 135
C HORIZONTAL TOP TUBE 548 596 628 661
D STANDOVER HEIGHT 693.0 715.0 733.0 762.0
E BOTTOM BRACKET OFFSET 33 / 25 33 / 25 33 / 25 33 / 25
F BOTTOM BRACKET HEIGHT 340 / 348 340 / 348 340 / 348 340 / 348
G WHEELBASE 1203 / 1193 1244 / 1235 1281 / 1271 1317 / 1308
I BOTTOM BRACKET CENTRE TOP TUBE 381 403 435 470
J SEAT TUBE ANGLE 78.6 77.8 77.8 77.8
K CHAINSTAY LENGTH 437.0 437.0 437.0 437.0
L REACH 424.0 459.0 489.0 519.0
M STACK 617.0 631.0 644.0 658.0
N STEM LENGTH 40.0 40.0 40.0 40.0
O TRAIL 139 / 129 139 / 129 139 / 129 139 / 129
P FORK LENGTH 583.7 583.7 583.7 583.7
CRANK LENGTH 170.0 170.0 170.0 170.0
FORK OFFSET 44.0 44.0 44.0 44.0
Unplugged 160/170 Mullet Low-Slack
High-Steep
Low-Slack
High-Steep
Low-Slack
High-Steep
Low-Slack
High-Steep
Sm Med Lg X/Lg
A HEAD TUBE ANGLE 63.2 / 64,5 63.2 / 64,5 63.2 / 64,5 63.2 / 64,5
B HEAD TUBE LENGTH 90.0 105.0 120.0 135.0
C HORIZONTAL TOP TUBE 548.0 595.0 628.0 661.0
D STANDOVER HEIGHT 693.0 715.0 733.0 762.0
E BOTTOM BRACKET OFFSET 21 / 14 21 / 14 21 / 14 21 / 14
F BOTTOM BRACKET HEIGHT 340 / 347 340 / 347 340 / 347 340 / 347
G WHEELBASE 1205 / 1196 1246 / 1237 1283 / 1274 1320 / 1310
I BOTTOM BRACKET CENTRE TOP TUBE 381 403 435 470
J SEAT TUBE ANGLE 78.6 77.8 77.8 77.8
K CHAINSTAY LENGTH 438.0 438.0 438.0 438.0
L REACH 424.0 459.0 489.0 519.0
M STACK 617.0 631.0 644.0 658.0
N STEM LENGTH 40 40 40 40
O TRAIL 139 / 129 139 / 129 139 / 129 139 / 129
P FORK LENGTH 583.7 583.7 583.7 583.7
CRANK LENGTH 170.0 170.0 170.0 170.0
FORK OFFSET 44.0 44.0 44.0 44.0

4BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 4
POR FAVOR, TENGA EN CUENTA LOS SIGUIENTES
ICONOS A LO LARGO DE ESTE MANUAL PARA UNA
PRÁCTICA SEGURA.
ANTI SEIZE REQUERIDA TAREA DIFÍCIL CANTIDAD DE TORQUE
TAMAÑO DE HERRAMIENTA
TORX
HEX TAMAÑO DE LA
HERRAMIENTA
THREADLOC REQUERIDA
CON GRASA SIN GRASA GRASA DE CARBONO
BEARING FIT REQUERIDA
COMPROBACIÓN DEL PAR
T 25
10 Nm

5BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 5

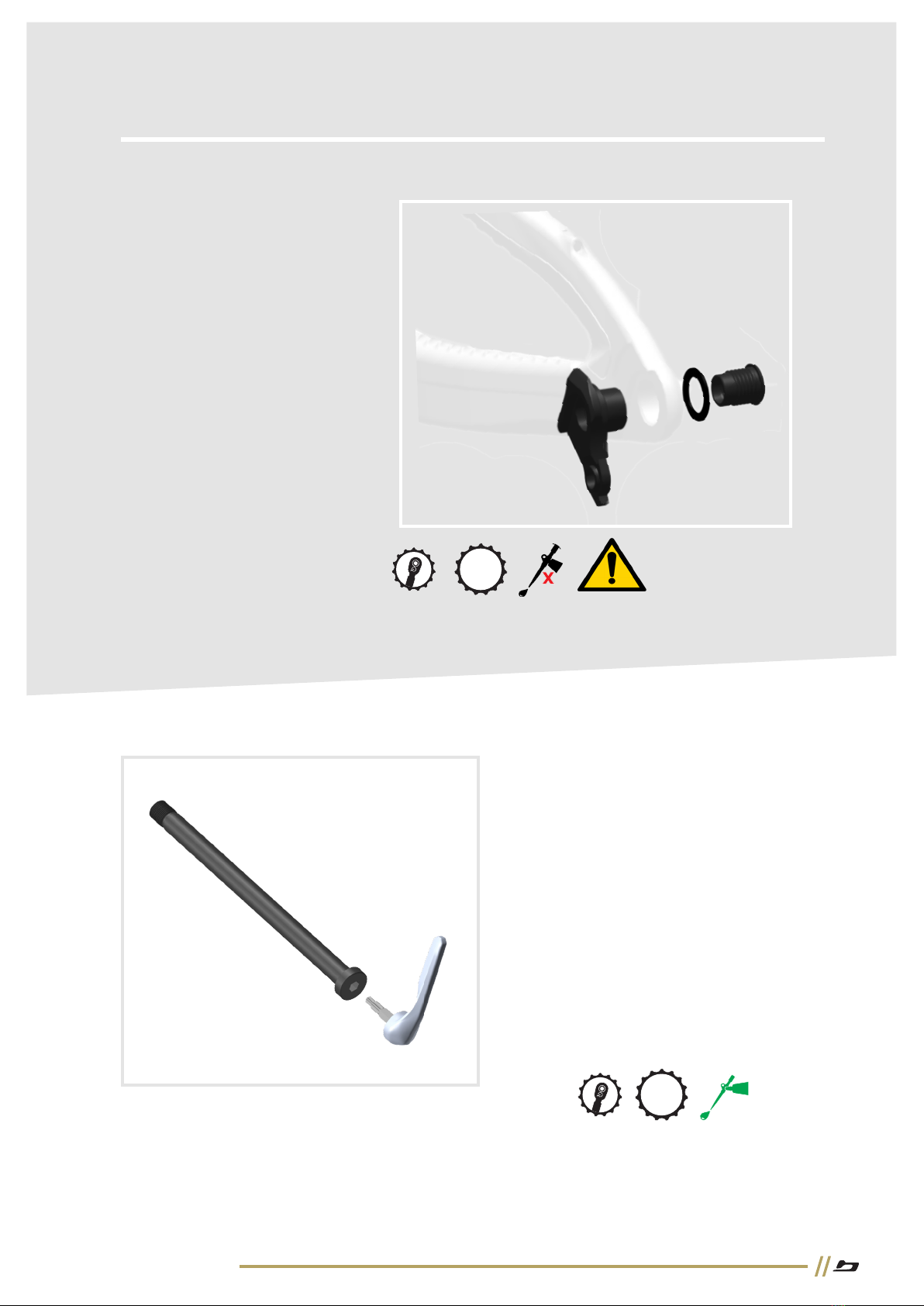

Sólo existe una referencia de
puntera para la Unplugged,
la SRAM UDH. Disponible en
SRAM y SCOTT. Las punteras
UDH tienen un par de apriete
de 25Nm con rosca contraria.
No aplicar grasa en el montaje
de la puntera.
286000 - SCO DROPOUT SRAM
UDH 21
El nuevo eje trasero de la
Unplugged incluye una herramienta
integrada T30/T25 y M6.
Par de apriete 10Nm
290016 - SCO AXLE RWS REAR
148X12 SPARK PLUG 22
25 Nm Hilo de reserva
10 Nm
Punteras y ejes:

6BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 6
Guiacadenas y protectores:

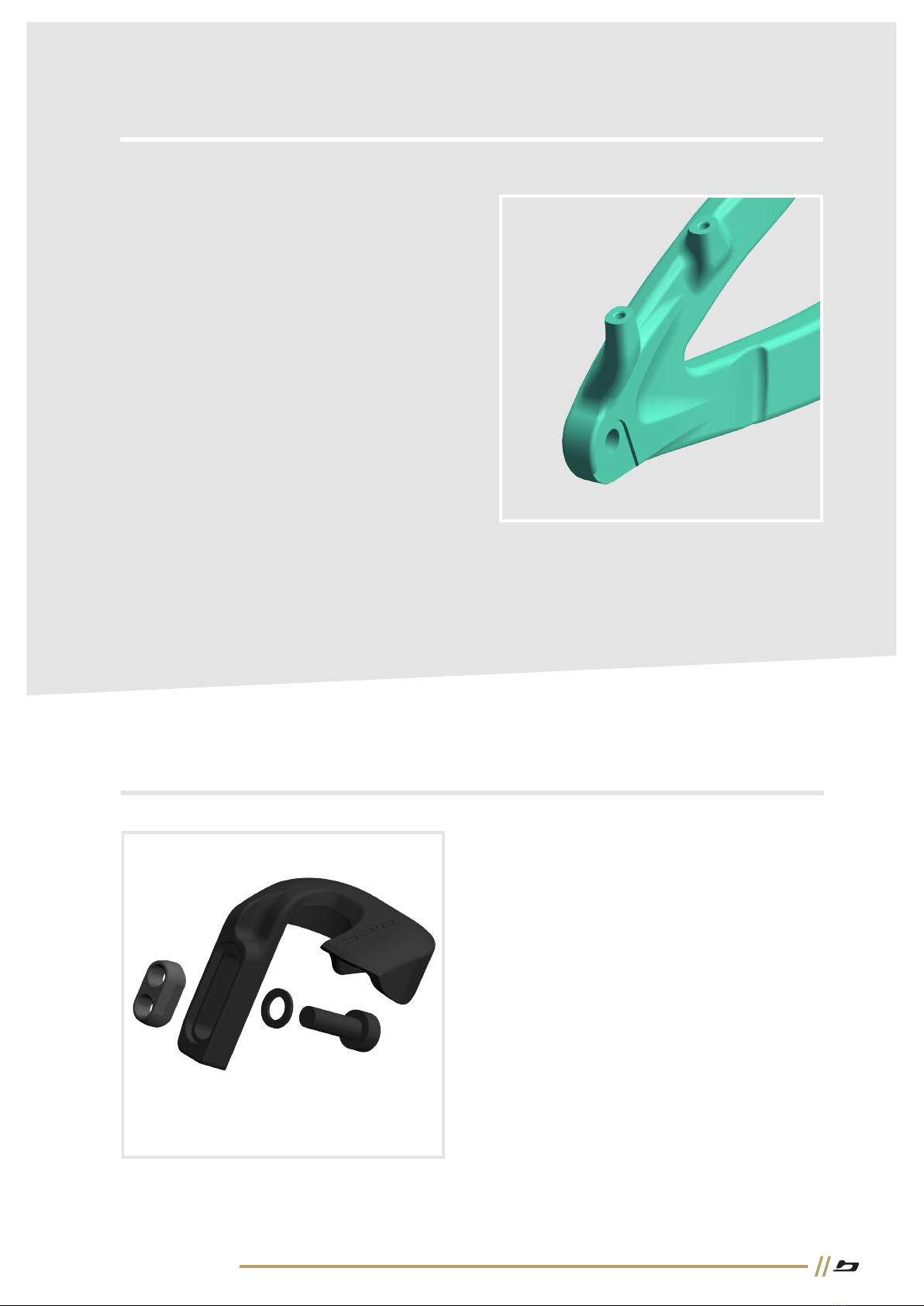

El soporte de la pinza trasero
es post mount 180mm directo.
El guiacadenas de la
Unplugged es compatile con
platos hasta 34T.
297742 - BLD CHAINGUIDE KIT
UNPLUGGED 23
Freno trasero:

7BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 7
Existen dos kits de protecion disponibles.
297496 - BLD C-STAY S-STAY PROTECTOR
UNPLUGGED 23
Kit de protección.
297744 - BLD PROTECTION
SET UNPLUGGED RT 23
Guiacadenas y protectores:

8BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 8
Por favor ten en cuenta las
inserciones maximas para
no dañar el cuadro. Son
especificas para cada talla.
Estas inserciones no deben
sobrepasarse.
S - 217mm
M - 240mm
L - 275mm
XL - 320mm
La Unplugged equipa una tija telescópica de 34.9mm. Existen dos kits de mantenimiento.
297733 - SCO SEATPOST SERV. CART KIT DUNCAN 1.5
297734 - SCO SEATPOST SERV. SEAL KIT DUNCAN 1.5
Insercion maxima de la tija:
Tija telescopica:

9BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 9
Direccion:

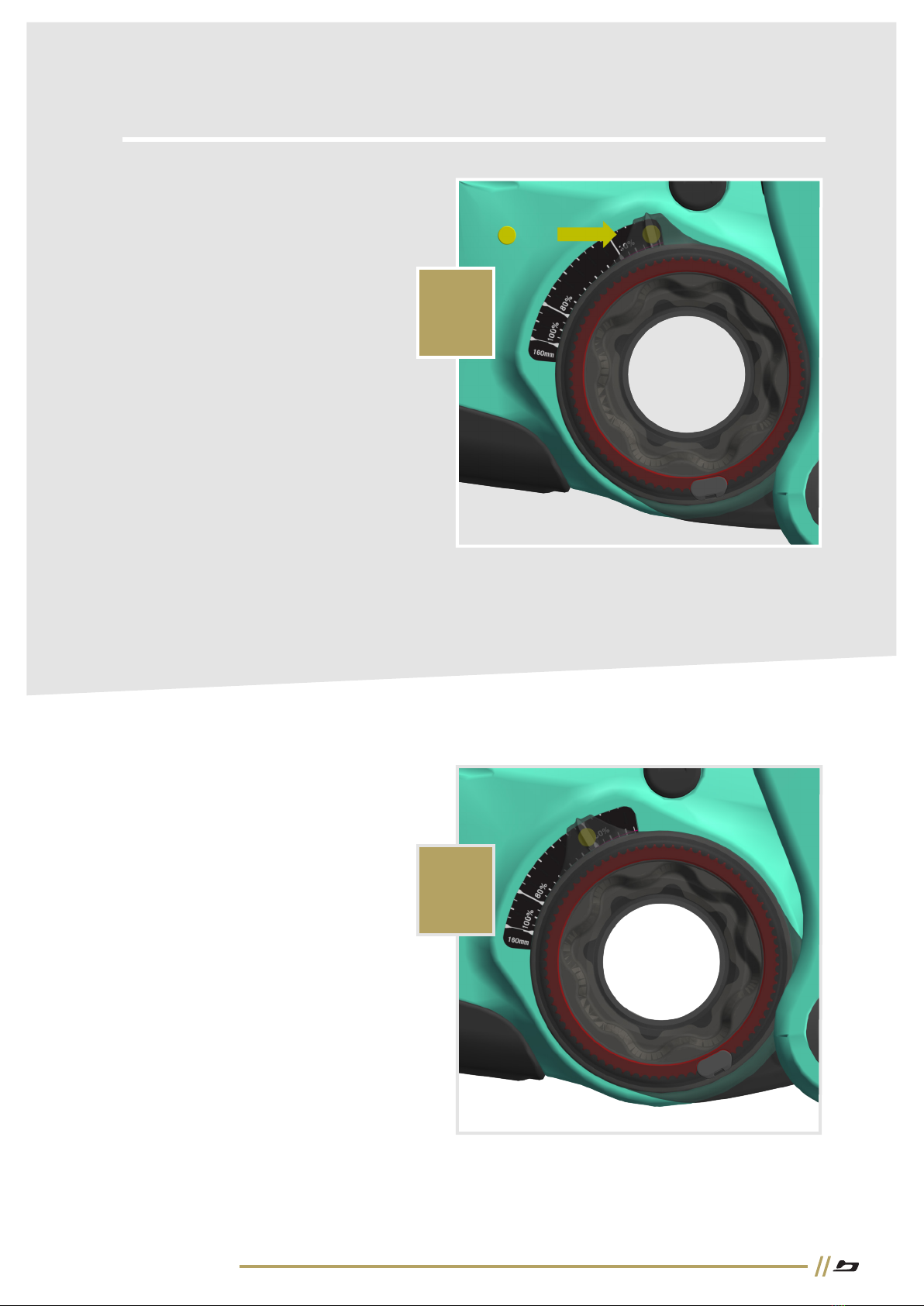

Configuración lanzada Configuración cerrada
Es importante instalar correctamente la dirección
dependiendo de la configuración deseada. Hay
dos tipos de cazoletas para la dirección.

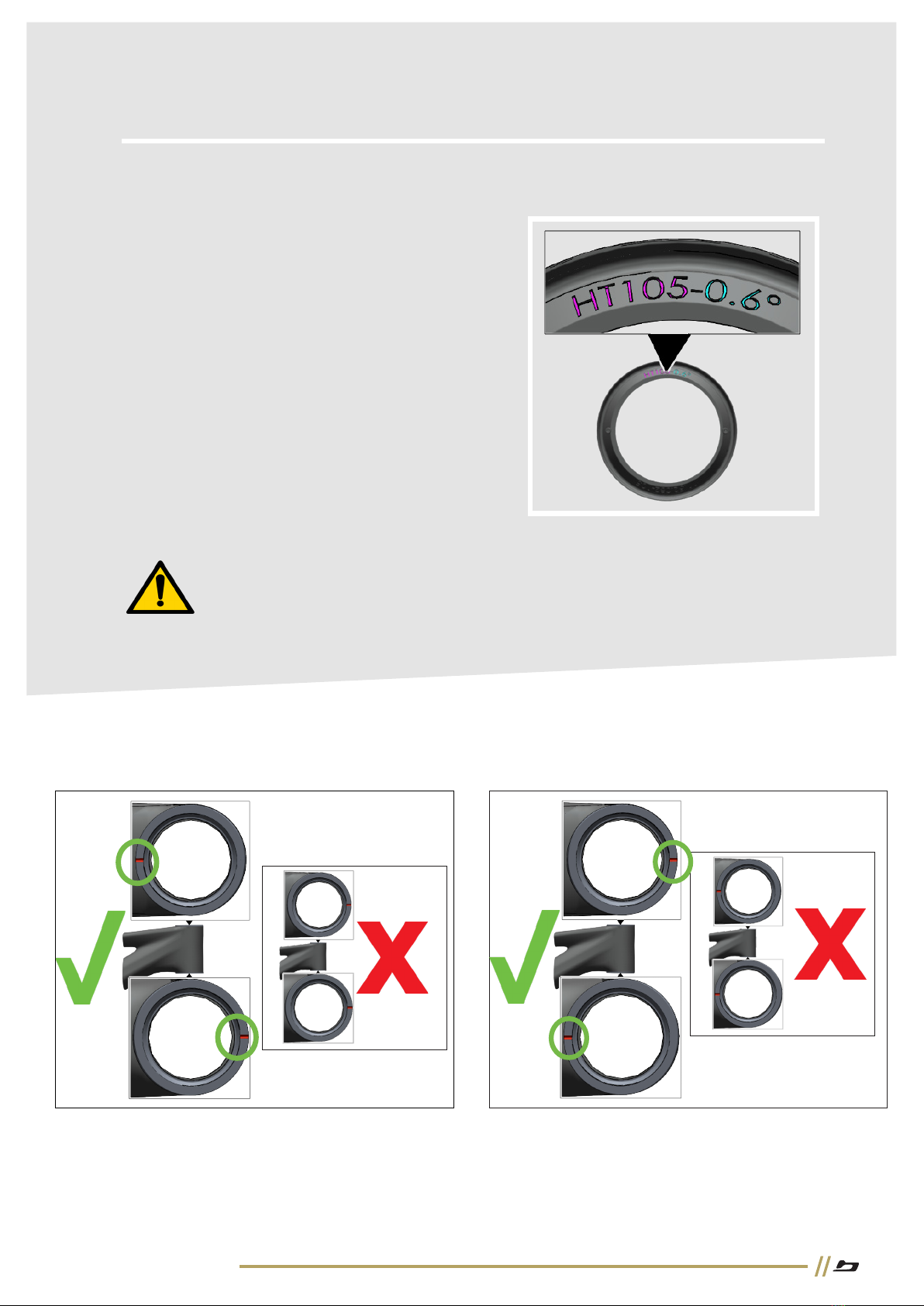

0° y 0,6° (64° y 65°) Estos se pueden identificar por
el grabado de la superficie interior de la cazoleta de
dirección.
La dirección está disponible en dos opciones:
288251 SYN HEADSET ZS56/28.6-ZS56/40 MTB
290060 SCO HEADSET CUP KIT SPARK 22
No utilice una herramienta de
extracción de direcciones estándar
para retirar las cazoletas.
Tamaño del cuadro:
S: HT090
M: HT105
L: HT115
XL: HT 135

10 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 10

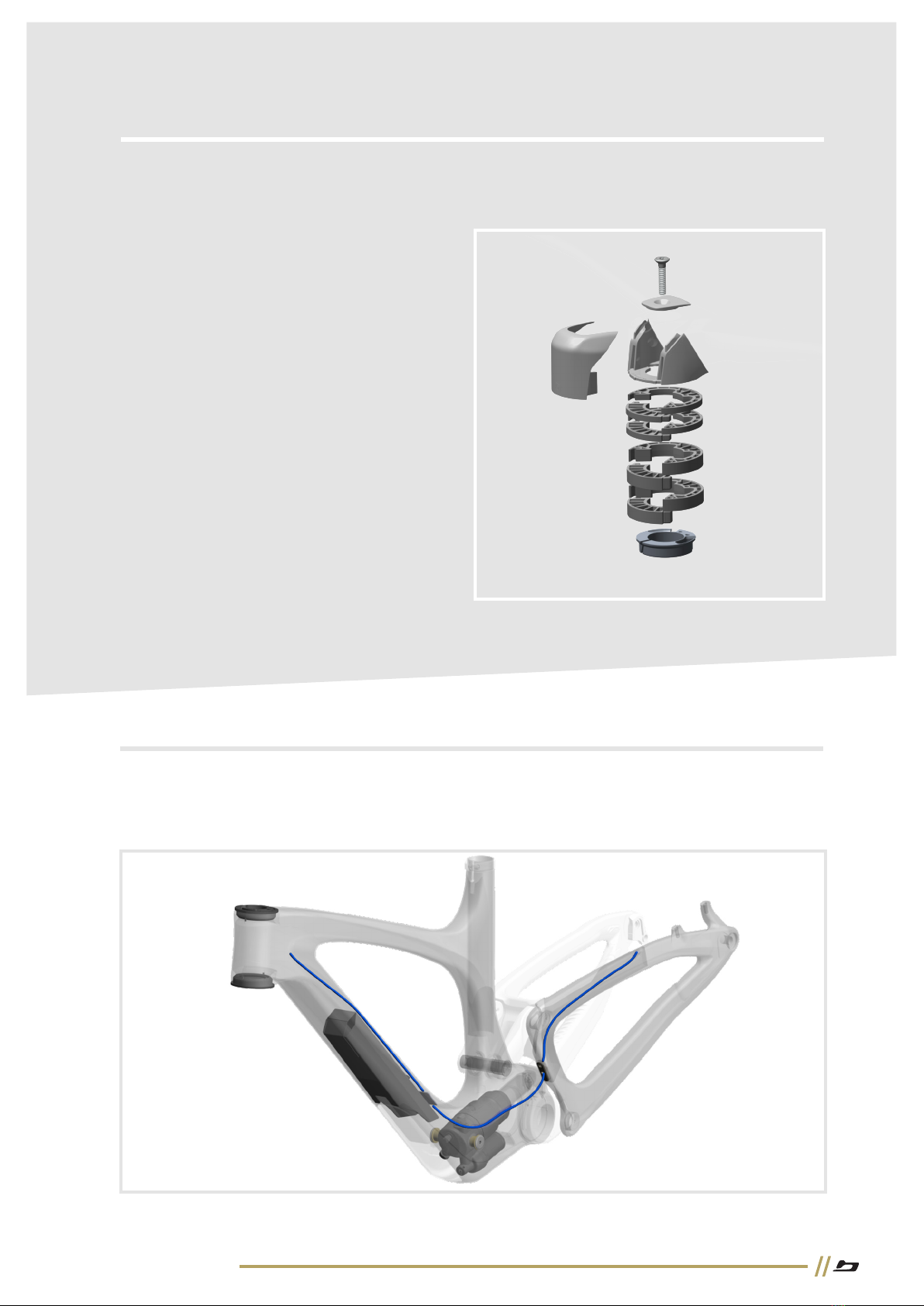

El kit de espaciadores y tapa de
potencia es una referencia única para
todas las opciones.
El kit contiene espaciadores 2 x 5mm /
2x10mm / 2 x 2mm, tapa de dirección
y tapa de potencia.
Es compatible con todas las opciones
de potencia Syncros Hyxon IC Combo /
AM 1.5 / AM 2.0
297522 SCO - STEM SPACER/TOP CAP
GENIUS 23
Direccion:
Guiado de cables:
Asegúrese de que todos los cables estén alejados de cualquier componente móvil. Todos los
cables y mangueras pasarán por encima del “Save the day kit” y de la placa de cables. El
cambio de marchas es únicamente inalámbrico.
Latiguillo freno trasero

11 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 11
Tija telescópica
Mando Tracloc
Guiado de cables:

12 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 12
Guiado de cables:
Placa de cables: Verde
Tija telescópica: Rojo
Freno trasero: Azul
Mando remoto Tracloc: Amarillo
La UNPLUGGED incorpora un
guiacables para el latiguillo de freno
trasero.
421510 - BLD CABLEGUIDE R-BRAKE
UNPLUGGED 23

13 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 13

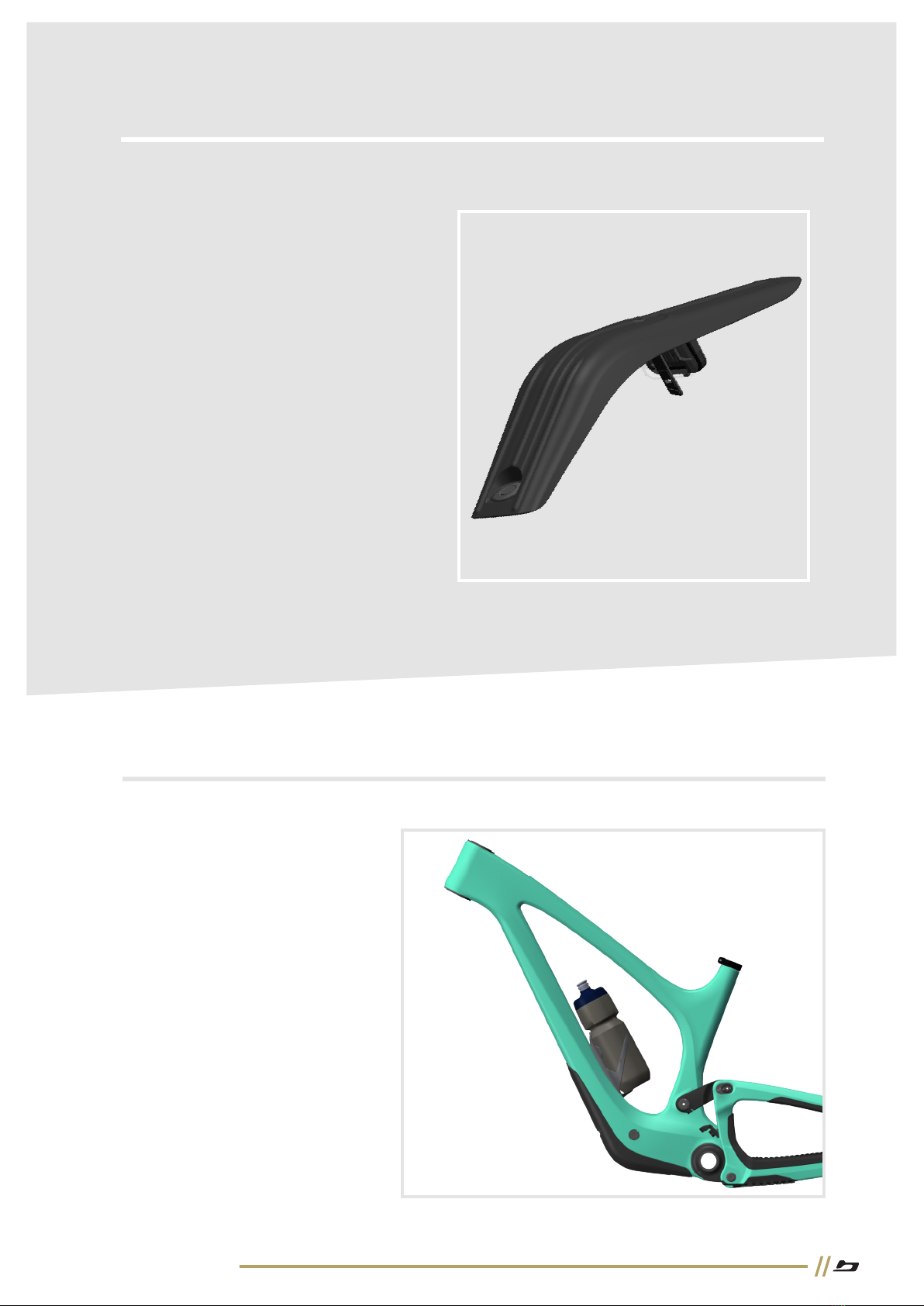

El tubo diagonal equipa un protector
largo en su base, el cual cubre el
acceso al amortiguador y cableado.
297748 BLD - CABLE/SHOCK DT
COVER UNPLUGGED 23
Guiado de cables:
La UNPLUGGED está diseñada
para montar un bidón en el
tubo diagonal.
Soporte portabidon:

14 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 14
Almacenamiento:

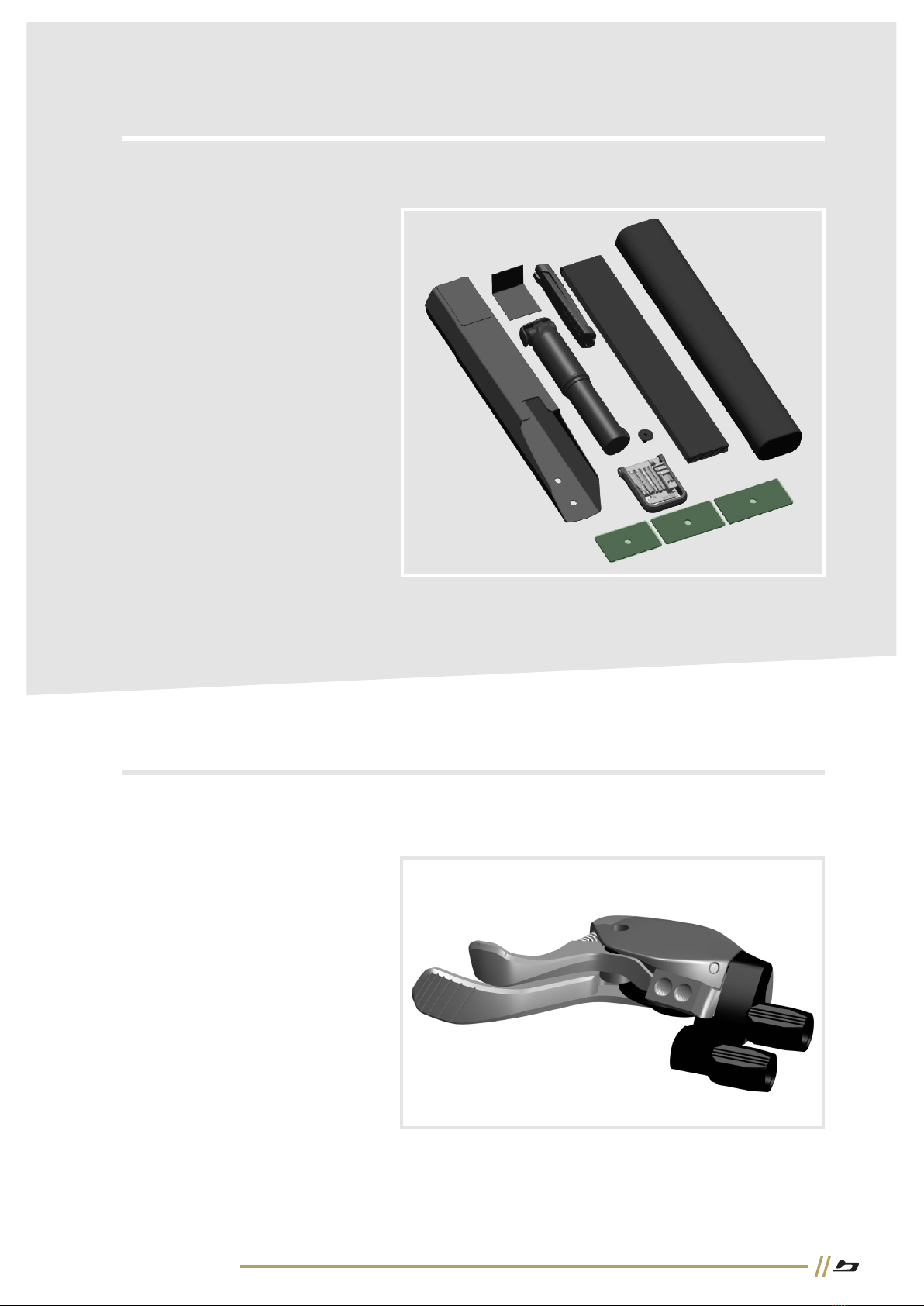

La UNPLUGGED incluye una
caja de almacenamiento
dentro del tubo diagonal.
Incluye una cámara, bomba,
multiherramienta, desmontables
y pletinas de cable. (sólo en
bicicletas completas)
297745 - BLD SAVE THE DAY KIT
2.0
Amortiguador/Suspension/Bieletas:

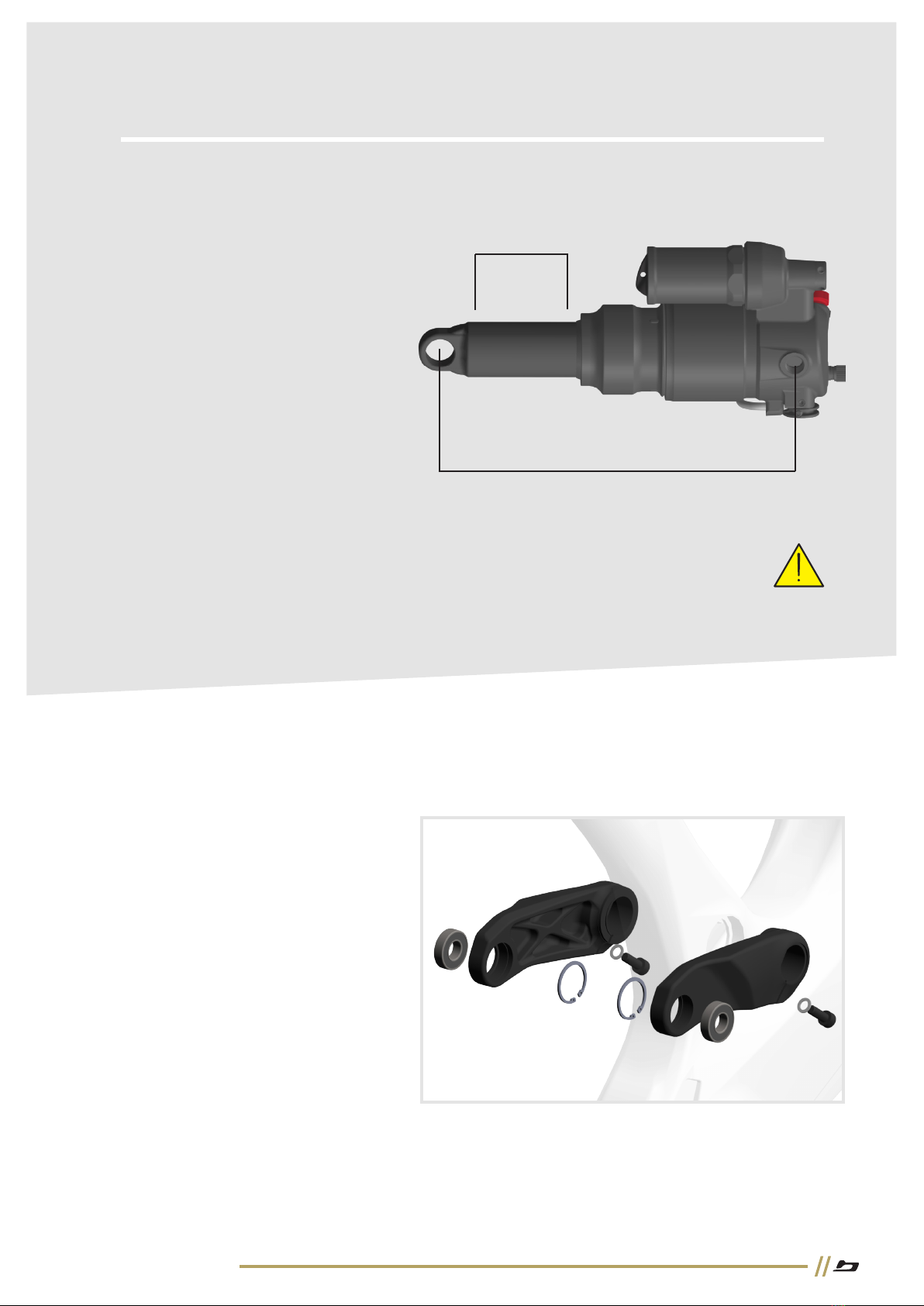

El amortiguador trasero equipa un
sistema remoto Tracloc, así como
el remoto de la tija.
291219 - BLD TRACLOC LINKIN 22

15 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 15
El casquillo inferior es específico
para la Unplugged, 17 X 8MM
294418 - BLD SHOCK BUSH SET
FOX LINKIN 22
297709 - BLD SHOCK NOODLE
W/O CAP 22/23
STROKE 55mm
EYE 2 EYE 185mm
RETIRA EL MEDIDOR DE SAG DEL PISTON
Amortiguador/Suspension/Bieletas:
Existen 3 kits de bieletas para
la Unplugged.
Kit bieletas superior.
297739 - BLD LINKAGE UPPER
UNPLUGGED 23

16 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 16

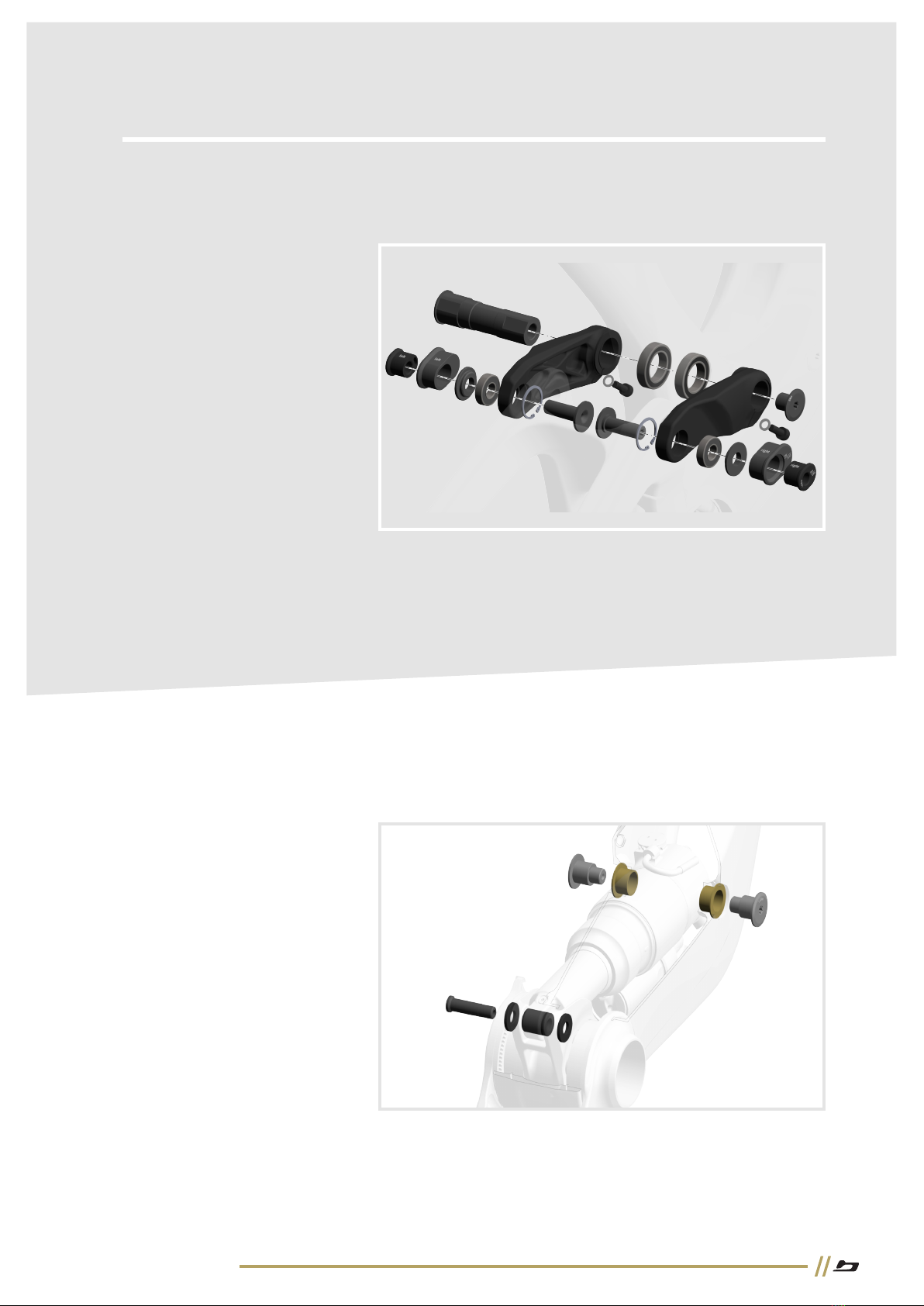

Kit bieletas inferiores externas.
Cada bieleta exterior incluye
un anillo de pre-carga.
Asegúrate de que la rosca esté
engrasada.
297740 - BLD LINKAGE LOWER
OUTER UNPLUGGED 23
297741 - BLD LINKAGE INNER
UNPLUGGED 23
291285 - BLD SHOCK MOUNT
BOLT KIT LINKIN 22
Amortiguador/Suspension/Bieletas:

17 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 17
Los rodamientos son de 5 tipos diferentes.
PARTE DELANTERA DERECHA DE LA
VAINA-X1-19x10x8MM (3800)
PARTE DELANTERA IZQUIERDA DE LA
VAINA-X1-26X10X8MM
BIELETA PEDALIER-2X72X55X9MM-(6811)
BIELETA SUPERIOR / TIRANTE-X2-
22X10X6MM (9600)
BIELETA SUPERIOR / TUBO VERTICAL-X2-
32X20X7MM (6804)
Para facilitar el montaje
del rodamiento principal
72x55x9mm (6811) existe
un casquillo disponible y
compatible con el kit de
montaje de direcciones Park
Tool HHP-2.

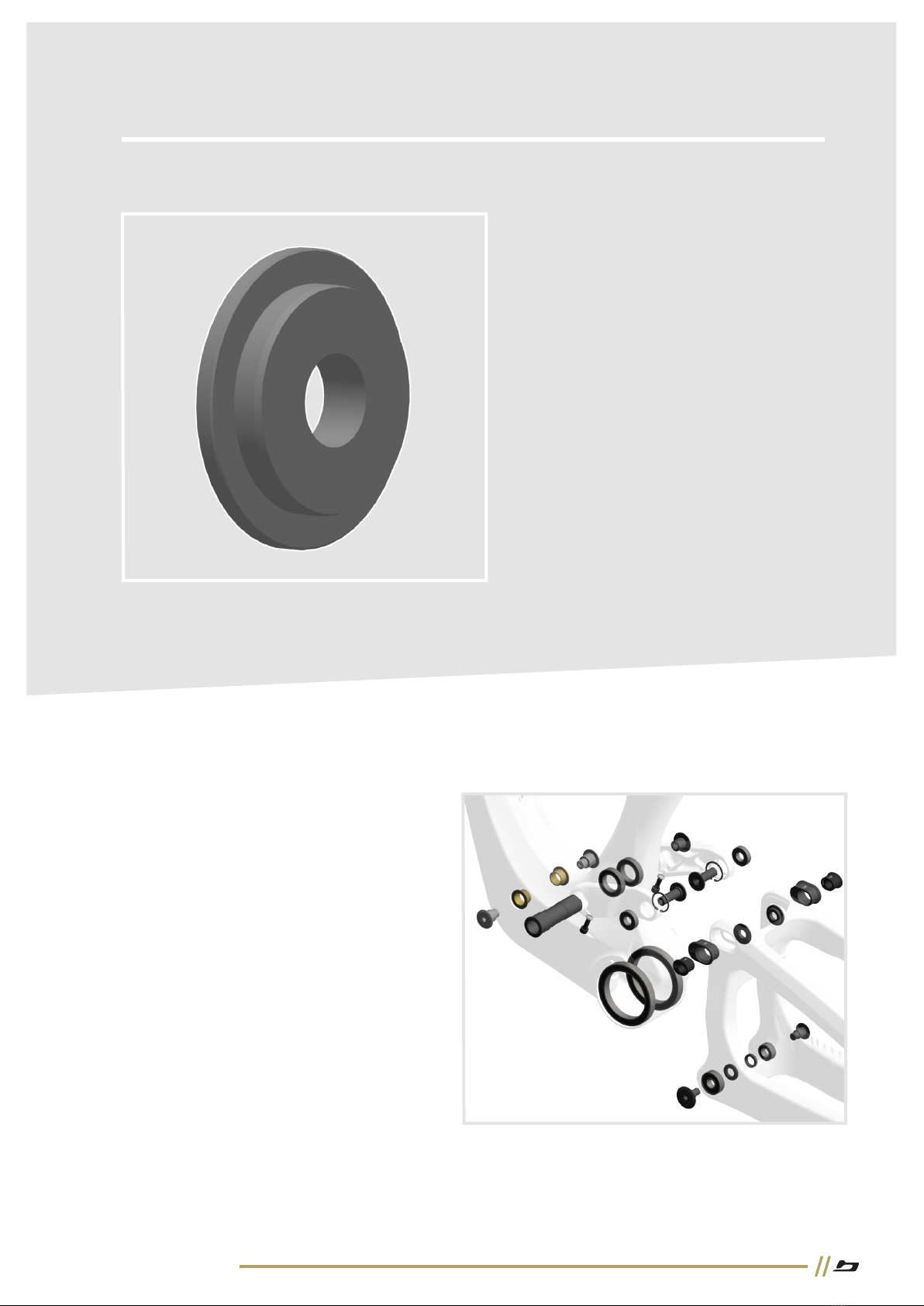

292672 - BLD TOOL MAIN
PIVOT PRESS LINKIN
297743 - BLD SWINGARM REP
KIT UNPLUGGED 23
Amortiguador/Suspension/Bieletas:

18 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 18
Por favor sigue el procedimiento
de ajuste de SAG estándar, lo
descrito en este manual muestra
únicamente lo específico de la
Unplugged.
Para ajustar el SAG sin ayuda
necesitarás el imán que va incluido
con la bicicleta. Si necesitas
reemplazarlo existe la siguiente
referencia:
297745 BLD MAGNET SAG KIT
UNPLUGGED 23
El kit incluye también guías
nuevas. Estando la bicicleta sin peso, desliza el
imán en su posición.
Después, móntate en la bici. Esto
permitirá a la bieleta empujar el
imán en su posición.
Sag:
1
2

19 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 19
Una vez desmontes de la bicicleta
podrás comprobar el SAG por la
posición del imán. Ajusta la presión
del amortiguador si es necesario.
3
Sag:
Vista general del sistema de suspension:
PUNTO DE GIRO PRINCIPAL / VAINAS

20 BOLD TECH MANUAL ENGLISH
BOLD UNPLUGGED MY23 / Español 20
BIELETAS SUPERIORES /
TIRANTES
MONTAJE AMORTIGUADOR
Vista general del sistema de suspension:
