Bontempi Casa PASCAL 20.08 User manual

Via Direttissima del Conero, 51
60021 Camerano (AN) - I
ITALY
Tel. [phone]
www.bontempi.it
EXPORT
Tel. [phone]
www.bontempicasa.com
MADE IN ITALY
B 4 LIVING Spa
N°DIS.:T121_803_OPUSCOLO data: 03/02/2018 rev.02

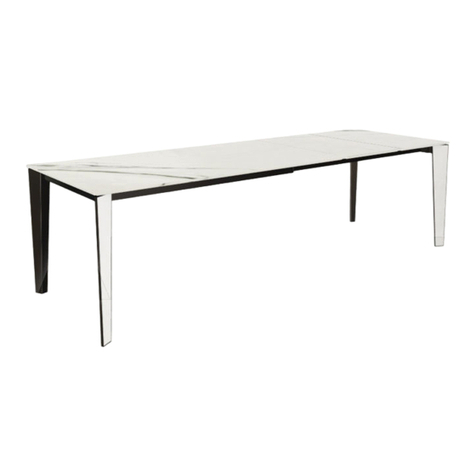

PASCAL
20.08 - 20.12

Il corretto funzionamento dell'articolo è garantito solo con l'uso appropriato delle
seguenti istruzioni, pertanto è necessario conservarle.
Istruzione di montaggio, uso e manutenzione da consegnare al consumatore finale.
Per la pulizia utilizzare un panno di cotone umido d'acqua.
Please give end-user assembly, use and maintenance instructions.
For cleaning, use a wet cotton cloth. Please use only water.
Montage-, Gebrauchs- und Wartungsanleitung an Endverbraucher zustellen.
Reinigen nur mit einem nassen Wasser Baumwolle Tuch.
Les notices de montage, d'utilisation et d'entretien doivent être remises au consommateur.
Pour le nettoyage utiliser un chiffon de coton humide.
Las instrucciones de montaje,utilizaciòn y mantenimiento deben ser entregadas al
consumidor final. Para la limpieza se debe utilizar un paño de algodón húmedo.
Utilizar solo agua.
Die korrekte Ausgestaltung des Artikels ist nur bei der richtige Verwendung der
Anleitungen gewährleistet, deshalb diese gehalten.
ATTENTION:
The item operates properly only if you strictly follow these instructions.
Please keep it apart.
ATENCION:
ATTENZIONE:
WARNING:
Le respect des instructions d'utilisation et un usage appropré garantissent le
fonctionnement correct de l'article. Il est donc nécessaire de les lire et de les
conserver.
ACHTUNG:
El correcto funcionamiento del artículo está garantizado solamente con el uso
apropiado de las instrucciones adjuntas, por ello es necesario conservarlas.
2
Grazie per aver scelto BONTEMPI CASA.
Thanks for choosing BONTEMPI CASA.
Merci d'avoir choisi BONTEMPI CASA.
Danke für Ihre Wahl an BONTEMPI CASA.
Gracias por elegir BONTEMPI CASA.

3
SCALA 1:1
SCALE 1:1
PAG. 5
PIANO IN CRISTALLO / SUPERCERAMICA
RU
E
F
D
GB
I
GLASS TOP / TOP IN SUPERCERAMIC
GLASPLATTE / PLATTE SUPERKERAMIK
PLATEAUX EN VERRE / SUPERCERAMICA
SOBRE EN CRISTAL / SUPERCERAMICA
PAG. 8
M6x60
D
4x
S-4
A
1x
M6x10
B
12x
M6x16
C
4x
S-4
A
1x
H
2x
Ø18X2
F.10,25
E
4x
H 10MM
G
6x
H 8MM
F
6x

4
S-4
SCALA 1:1
SCALE 1:1
A
1x
M6x65
I
6x
PAG. 14
PIANO IN LEGNO
RU
E
F
D
GB
I
WOODEN TOP
HOLZPLATTE
PLATEAU EN BOIX
SOBRE EN MADERA
L
6x
Ø18X2
F.6,5
ALLUNGHE
RU
E
F
D
GB
I
EXTENSIONS
VERLÄNGERUNG
ALLONGES
PROLONGACIONES
S-2,5
M
1x
N
6x
O
6x
M4X12
P
12x

1
5
BAB
A

2
6
A
C

3
7
ABAB

1
8
PIANO IN CRISTALLO / SUPERCERAMICA
RU
E
F
D
GB
I
GLASS TOP / TOP IN SUPERCERAMIC
GLASPLATTE / PLATTE SUPERKERAMIK
PLATEAUX EN VERRE / SUPERCERAMICA
SOBRE EN CRISTAL / SUPERCERAMICA
20.12
(160x90)
H
E
G
DA
F

169mm
169mm
180mm 318mm
169mm
180mm
2
9
ALLUNGHE (a)
RU
E
F
D
GB
I
EXTENSIONS (a)
VERLÄNGERUNG (a)
ALLONGES (a)
PROLONGACIONES (a)
NP
M
(a)
O
6,6554in 6,65354in
6,65354in
7,08661in 12,5197in
7,08661in

3
10
APRIRE IL TELAIO
OPEN THE FRAME
GESTELL ÖFFNEN
OUVRIR LE CHÂSSIS
ABRIR LA ESTRUCTURA
RU
E
F
D
GB
I
NO OK
NO OK

4
11
GAMBA LATO PROLUNGA (a)
EXTENSION SIDE LEG (a)
FUß KANTE DER VERLÄNGERUNG (a)
PIED CÔTÉ ALLONGE (a)
PATA LADO PROLONGACIÓN (a)
RU
E
F
D
GB
I
(a)
(a)
(a)

Ruotare il particolare (G) per regolare planarità e altezza del top
Turn part (G) to adjust the heightband flatness top
Drehen Sie Teil (G), um die Höhe und Ebenheit oben anpassen
Tourner le particulier (G) pour ajuster la hauteur et la planéité du plateau
Girar la pieza (G) para ajustar la altura y la planitud del sobre
RU
E
F
D
GB
I
5
12
G
- 0 +
- 0 +

6
13
(a)
(a)
(a)
(a)
POSIZIONAMENTO ALLUNGHE (a)
RU
E
F
D
GB
I
HOW TO PLACE THE EXTENSIONS (a)
POSITIONIERUNG DER VERLÄNGERUNG (a)
EMPLACEMENT DES ALLONGES (a)
COLOCACIÓN DE LAS PROLONGACIONES (a)

1
14
PIANO IN LEGNO
RU
E
F
D
GB
I
WOODEN TOP
HOLZPLATTE
PLATEAU EN BOIX
SOBRE EN MADERA
L
A
I
6x (20.12)
4x (20.08)
20.12
(160x90)
L
I

169mm
169mm
180mm 318mm
169mm
180mm
2
15
ALLUNGHE (a)
RU
E
F
D
GB
I
EXTENSIONS (a)
VERLÄNGERUNG (a)
ALLONGES (a)
PROLONGACIONES (a)
NP
M
(a)
O
6,6554in 6,65354in
6,65354in
7,08661in 12,5197in
7,08661in

3
15
APRIRE IL TELAIO
OPEN THE FRAME
GESTELL ÖFFNEN
OUVRIR LE CHÂSSIS
ABRIR LA ESTRUCTURA
RU
E
F
D
GB
I
NO OK
NO OK

4
17
GAMBA LATO PROLUNGA (a)
EXTENSION SIDE LEG (a)
FUß KANTE DER VERLÄNGERUNG (a)
PIED CÔTÉ ALLONGE (a)
PATA LADO PROLONGACIÓN (a)
RU
E
F
D
GB
I
(a)
(a)
(a)

5
18
Prima di serrare le viti verificare che il piano, una volta aperto, sia allineato al telaio.
Before tightening the jamming screws be sure that the top, in open position, is well aligned
with the frame.
Bevor die schrauben festgezieht werden sich vergewissern, daß die ausgezogene Platte mit dem
Tischgestell ausgerichtet ist.
Avant de serrer les vis contrôlez que le dessus de table, une fois ouvert, est bien aligné à la
structure de la table.
Antes de ajustar los tornillos, verifique que la superficie de la mesa, una vez que està abierta,
está alineada con el armazón de la mesa.
RU
E
F
D
GB
I
- 0 +

6
19
(a)
POSIZIONAMENTO ALLUNGHE (a)
RU
E
F
D
GB
I
HOW TO PLACE THE EXTENSIONS (a)
POSITIONIERUNG DER VERLÄNGERUNG (a)
EMPLACEMENT DES ALLONGES (a)
COLOCACIÓN DE LAS PROLONGACIONES (a)
(a)
(a)
(a)
