Bosch TS1002 User manual

ASSEMBLY INSTRUCTIONS FOR
BOSCH OUTFEED SUPPORT TABLE TS1002
for use with Bosch 4100 & 4000 Series Table Saws
Read and understand the manual for the use of this
accessory with the tool. Always secure table saw to a
sturdy platform or accessory leg stand to avoid saw and workpiece from
tipping over when pushing long workpieces past the table.
Table saw may tip if long workpieces are unsupported past
the outfeed table.
TOOLS REQUIRED
•5mm Hex Wrench • Needle Nose Pliers
ITEM DESCRIPTION QTY.
1 Support Brackets 2
2 Socket Head Bolts 6
3 Support Rods 2
4 Outfeed Support Table 1
5 Washers 4
6 Retaining Clips 4
7 Lock knob 1
HELPFUL ASSEMBLY HINTS
Assemble screws finger tight only until completely assembled as adjustments
may be necessary.
ASSEMBLY
1. Mount support brackets 1positioned as shown to back under side of table
by threading socket head bolts 2a finger tight into pre-threaded holes in
table (Figure 1 & 2).
2. Place one washer 5a (larger hole) over shoulder of support rod 3and
position shoulder into hole of support table 4.Place one washer 5b (small
hole) on other side of support table 4and secure with a socket head bolt 2b.
Repeat step 2 for other rod (Figure 3).
3. Attach retaining clips 6a to the support rod. Retaining clip 6a works as a
stop to prevent the outfeed support table 4from butting against the table,
and also allows proper clearance for rip fence (Figure 3).
4. Insert opposite side of support rods 3with mounted outfeed support table
4into support brackets 1and secure with retaining clips 6b.Screw lock
knob 7into support bracket 1.
5. Move outfeed support table in and out a few times. If needed, adjust
position of support brackets 1to enable smooth support rod movement.
Tighten socket head bolts 2a.
OPERATION
The outfeed support was designed to extend the depth of the table’s work
surface to support longer workpieces. The outfeed support is adjustable.
Simply pull the center of the outfeed support table 4,slide to desired position
and lock in place by tightening lock knob 7.
NOTE: When not in use always slide to the closed position.
WARNING
!

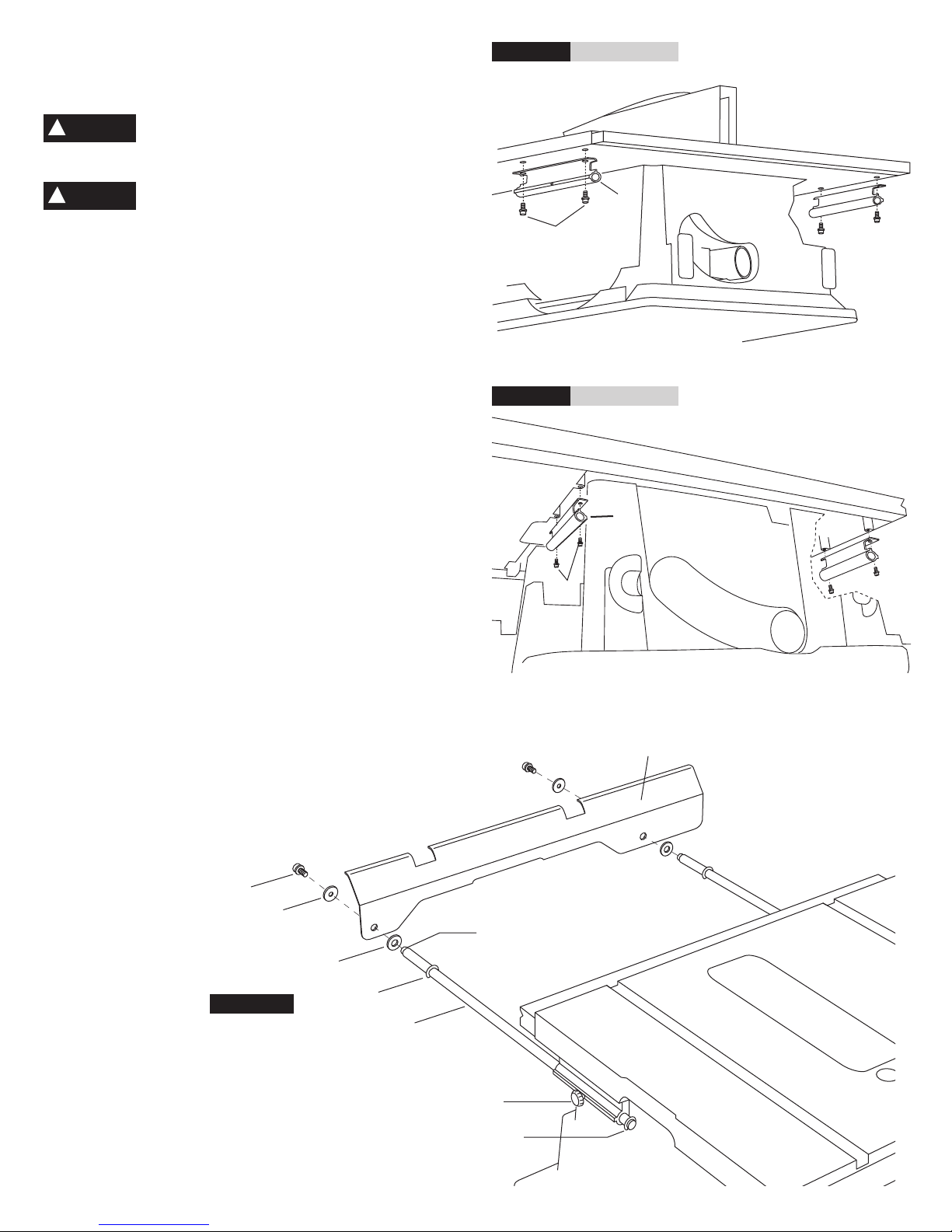

FIGURE 1 4000 SERIES
FIGURE 2 4100 SERIES
FIGURE 3
1
2a
4
3
6a
5b
2b
7
6b
5a
1
2a
SHOULDER
ÉPAULEMENT
HOMBRO
WARNING
!

2610998781 04/07 PRINTED IN TAIWAN
READ AND UNDERSTAND
THE MANUAL FOR USE OF
THIS ACCESSORY WITH THE TOOL. SECURE
TABLE SAW TO A STURDY PLATFORM TO AVOID
SAW AND WORKPIECE FROM TIPPING OVER
WHEN CUTTING LONG WORKPIECES.
WARNING
!IL FAUT LIRE LE MANUEL
ET EN COMPRENDRE LE
CONTENU POUR POUVOIR UTILISER CET ACCESSOIRE
AVEC L’OUTIL. ASSUJETTIR LA SCIE ÀUNE PLATE-FORME
ROBUSTE POUR QUE LA SCIE ET LA PIÈCE A TRAVAILLER NE
BASCULENT PAS LORS DE LA COUPE DE PIÈCES LONGUES.
AVERTISSEMENT
!LEA Y ENTIENDA EL MANUAL
PARA EL USO DE ESTE
ACCESORIO CON LA HERRAMIENTA. SUJETE LA SIERRA
DE MESA A UNA PLATAFORMA ROBUSTA PARA EVITAR
QUE LA SIERRA Y LA PIEZA DE TRABAJO VUELQUEN AL
CORTAR PIEZAS DE TRABAJO LARGAS.
ADVERTENCIA
!
“SAVE THESE INSTRUCTIONS”
« CONSERVEZ CES INSTRUCTIONS » “CONSERVE ESTAS INSTRUCCIONES”
INSTRUCTIONS D’ASSEMBLAGE POUR LE SUPPORT
ARRIÈRE BOSCH TS1002
Pour les scies de table Bosch Modèles 4100 et 4000
Lire et comprendre le mode d’emploi de cet
accessoire avec l’outil. Toujours fixer solidement
la scie de table sur une plate-forme robuste ou le support vendu en
accessoire pour empêcher le basculement de la scie et de la pièce à scier
lorsque cette dernière dépasse à l’arrière de la table de la scie.
La scie de table risque de basculer si les pièces
longues ne sont pas soutenues au-delà du
support arrière.
OUTILS NÉCESSAIRES
•Clé six-pans de 5 mm • pince à becs fins
ARTICLE DESCRIPTION QTÉ
1 Rails 2
2 Vis à six pans creux 6
3 Barres de support 2
4 Support arrière 1
5 Rondelles 4
6 Attaches de fixation 4
7 Bouton de blocage 1
CONSEILS UTILES POUR L’ASSEMBLAGE
Tant que l’ensemble n’est pas complètement assemblé, serrez les vis à la
main pour pouvoir faire des réglages.
ASSEMBLAGE
1. Montez les rails 1,positionnés comme indiqué, sous l’arrière de la table à
l’aide de vis à six pans creux 2a vissées à la main dans les trous taraudés
de la table (Figure 1).
2. Enfilez une rondelle 5a (gros trou) sur l’épaulement de la barre de
support 3et enfoncez l’épaulement dans le trou du support arrière 4.
Mettez une rondelle 5b (petit trou) de l’autre côté du support arrière 4et
fixez la barre au support à l’aide d’une vis à six pans creux 2b.Répétez
cette étape pour l’autre barre (Figure 3).
3. Montez les attaches de fixation 6a sur les barres de support. Ces
attaches 6a servent de butée pour empêcher le support arrière 4de buter
contre la table et aussi servent à assurer qu’il y a un jeu suffisant pour le
guide de refente (Figure 3).
4. Enfilez le côté opposé des barres de support 3(sur lesquelles est monté
le support arrière 4)dans les rails 1et fixez-les avec les attaches de
fixation 6b.Vissez le bouton de blocage 7dans le rail 1.
5. Faites coulisser le support arrière d’avant en arrière plusieurs fois. Si
nécessaire, réglez la position des rails 1de manière à ce que les barres
de support coulissent facilement. Serrez les vis à six pans creux 2a.
UTILISATION
Le support arrière est conçu pour augmenter la longueur de la surface de
travail de la table, permettant ainsi de scier des pièces longues. Il est
réglable. Il suffit de le tirer en son centre, de le faire glisser à la position
désirée et de serrer le bouton de blocage 7pour le maintenir en place.
REMARQUE : Toujours refermer le support arrière quand il n’est pas utilisé.
INSTRUCCIONES DE ENSAMBLAJE PARA LA MESA DE
SOPORTE DE AVANCE DE SALIDA TS1002 BOSCH
para uso con la sierra de mesa modelos 4100 y 4000 de Bosch
Lea y entienda el manual para el uso de este
accesorio con la herramienta. Sujete siempre la
sierra de mesa a una plataforma robusta o a una base de patas accesoria
robusta para evitar que la sierra y la pieza de trabajo vuelquen al empujar
piezas de trabajo largas más allá de la mesa.
Lasierra de mesa puede inclinarse si las piezas de
trabajo largas no tienen apoyo más allá de la mesa
deavance de salida.
HERRAMIENTAS NECESARIAS
•Llave hexagonal de 5 mm • Alicates con punta de aguja
ARTÍCULO DESCRIPCIÓN CANT.
1 Soportes de sujeción 2
2 Pernos de cabeza hueca 6
3 Varillas de soporte 2
4 Mesa de soporte de avance de salida 1
5 Arandelas 4
6 Clips de retención 4
7 Pomo de fijación 1
CONSEJOS ÚTILES PARA EL MONTAJE
Instale los tornillos apretándolos solamente con los dedos hasta que este
accesorio esté completamente montado, ya que es posible que sea
necesario realizar ajustes.
ENSAMBLAJE
1. Monte los soportes de sujeción 1,ubicados de la manera que se muestra
en la ilustración, en la parte posterior del lado inferior de la mesa,
enroscando los pernos de cabeza hueca 2a yapretándolos con los dedos
en los agujeros prerroscados de la mesa (Figura 1).
2. Coloque una arandela 5a (agujero más grande) sobre el hombro de la
varilla de soporte 3yposicione dicho hombro dentro del agujero de la
mesa de soporte 4.Coloque una arandela 5b (agujero pequeño) sobre el
otro lado de la mesa de soporte 4yfíjela con un perno de cabeza hueca 2b.
Repita el paso 2 para la otra varilla (Figura 3).
3. Coloque los clips de retención 6a en la varilla de soporte. El clip de
retención 6a funciona como un tope para evitar que la mesa de soporte de
avance de salida 4haga tope contra la mesa, y también permite que haya
un espacio libre apropiado para el tope-guía para cortar al hilo (Figura 3).
4. Introduzca en los soportes de sujeción 1el lado opuesto de las varillas
de soporte 3con la mesa de soporte de avance de salida 4montada y fije
dicho lado con los clips de retención 6b.Enrosque el pomo de fijación 7en
el soporte de sujeción 1.
5. Mueva la mesa de soporte de avance de salida hacia adentro y hacia
afuera unas cuantas veces. Si es necesario, ajuste la posición de los
soportes de sujeción 1para facilitar el movimiento suave de las varillas de
soporte. Apriete los pernos de cabeza hueca 2a.
FUNCIONAMIENTO
El soporte de avance de salida se diseñó para extender la profundidad de la
superficie de trabajo de la mesa con el fin de soportar piezas de trabajo
más largas. El soporte de avance de salida es ajustable. Simplemente tire
del centro de la mesa de soporte de avance de salida 4,deslícela hasta la
posición deseada y fíjela en su sitio apretando el pomo de fijación 7.
NOTA: Cuando no esté utilizando este accesorio, deslícelo siempre hasta la
posición cerrada.
ADVERTENCIA
!
AVERTISSEMENT
!
AVERTISSEMENT
!
ADVERTENCIA
!
