Bosch PowerPack 300 User manual

Robert Bosch GmbH
Bosch eBike Systems
72703 Reutlingen
GERMANY
www.bosch-ebike.com
0 276 001 SPI (2015.06) T / 220 WEU
Performance Line Performance Line
TURBO
SPORT
TOUR
ECO
OFF
MPH
KM/H
Reichweite
AMM
PMWH
MIN
MPH
KM/H
RESET
TURBO
SPORT
S
TOUR
ECO
OFF
MPH
KM/H
Reichweite
AMM
PMWH
MIN
MPH
KM
/H
Drive Unit | Intuvia |
PowerPack 300/400/500 | Charger
0 275 007 031/033/027 | 1 270 020 909 |
0 275 007 511/512/522/530/532 | 0 275 007 907
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης

0 276 001 SPI | (3.6.15) Bosch eBike Systems
2|
TURBO
SPORT
TOUR
ECO
OFF
MPH
KM/H
Reichweite
AMM
PMWH
MIN
MPH
KM/H
RESET
TURBO
SPORT
S
TOUR
ECO
OFF
MPH
KM/H
Reichweite
AMM
PMWH
MIN
MPH
KM
/H
TURBO
SPORT
TOUR
ECO
OFF
MPH
KM/H
Reichweite
AMM
PMWH
MIN
MPH
KM/H
3
2
1
78
9
d
b
c
a
f
g
h
i
e
6
5
4

| 3
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
ECO
MPH
KM/H
Reichweite
KM/H
RESET
ECO
MPH
KM/H
Reichweite
KM
/H
17
13
14 11
12
18
5
–
17 mm
10
4
3
15
16
BA

0 276 001 SPI | (3.6.15) Bosch eBike Systems
4|

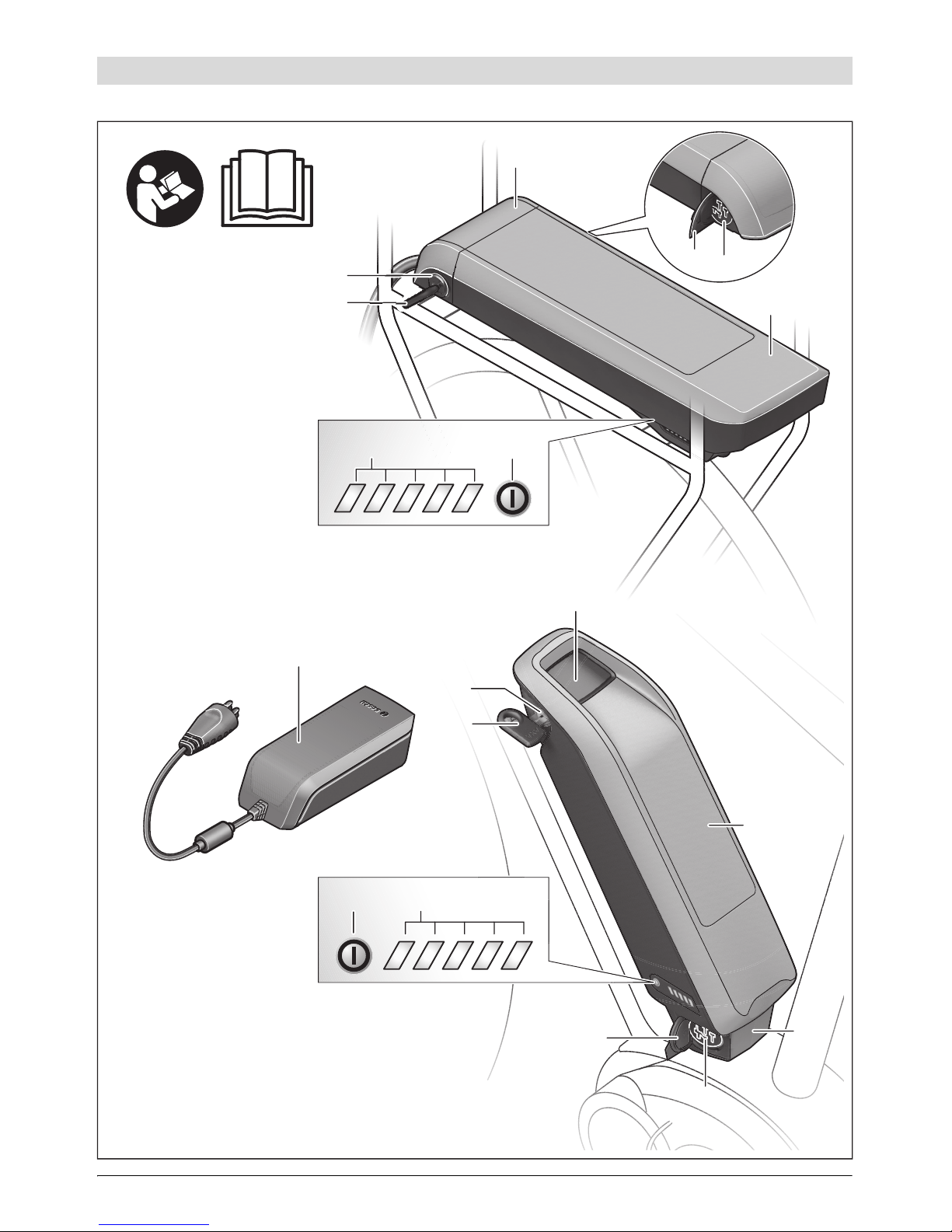

A1
C1
A9
C6
C7
A8
A6
A5
A5
A7
A2
C7 C6
A4
A3
A3
A4
A6

| 5
Bosch eBike Systems 0 276 001 SPI | (3.6.15)

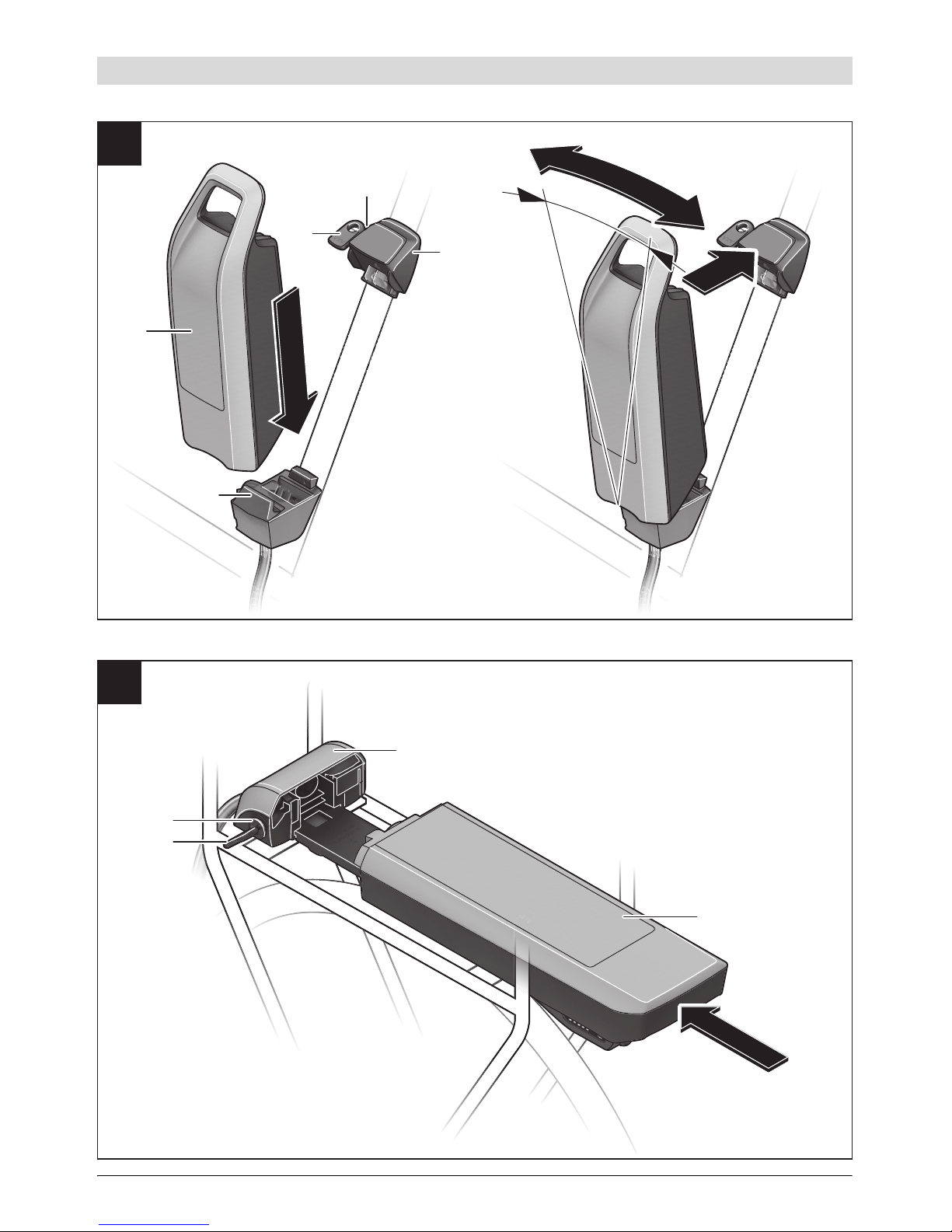

A8
A5
A6
A9
A1
A2
A5
A6
A7
7°
D
C

0 276 001 SPI | (3.6.15) Bosch eBike Systems
6|

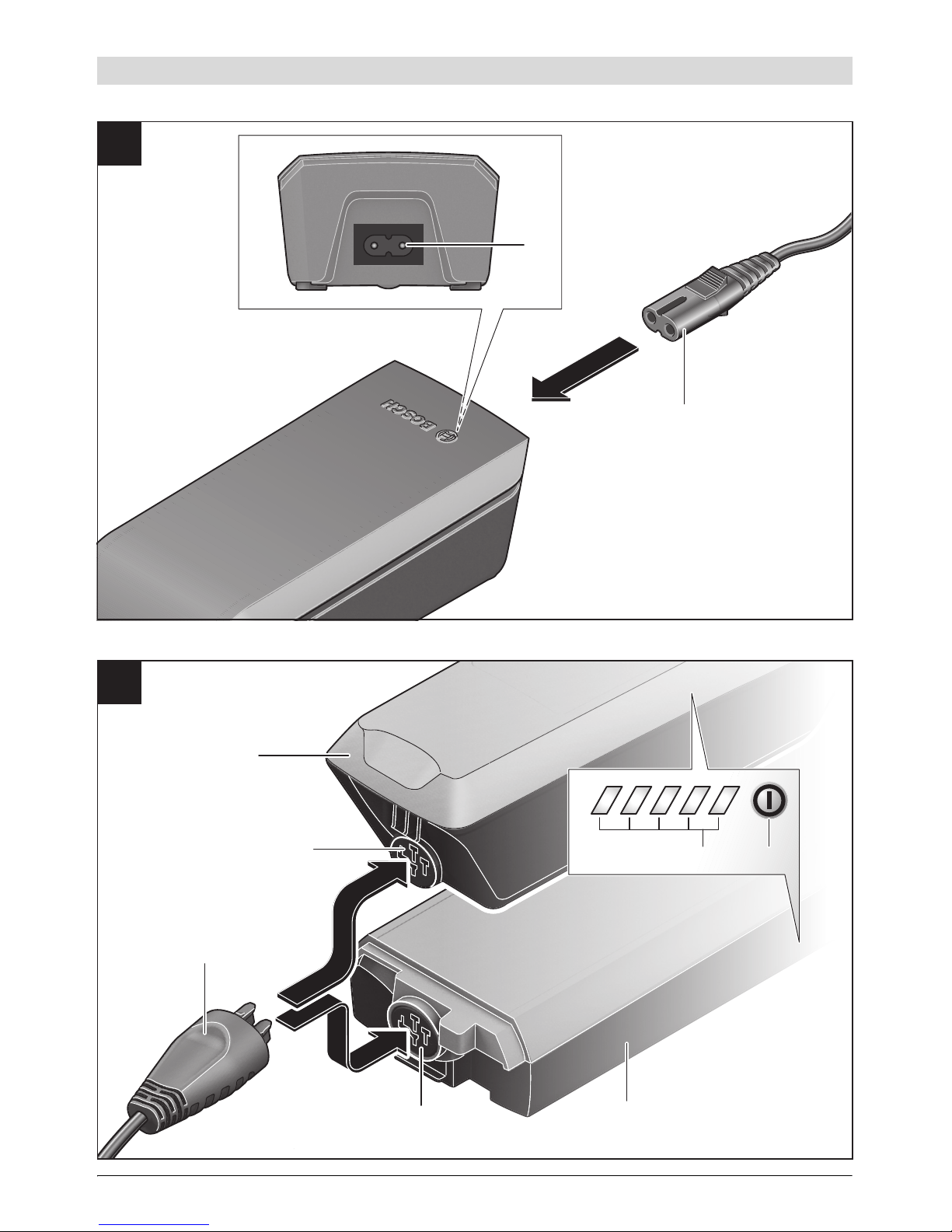

eBike Battery Charger 36-4/230 Active/Performance Line
0 275 007 907
Li-Ion
Use ONLY with BOSCH Li-Ion batteries
Input: 230V 50Hz 1.5A
Output: 36V 4A
Made in PRC
Robert Bosch GmbH, Reutlingen
C2
C1
C3
C4
C5

| 7
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
A3
C5
C6
A8
C6 A2
C3
C2
A4
F
E

0 276 001 SPI | (3.6.15) Bosch eBike Systems
8|
C5
C5
A2
A8
C7
C7
C6
C6
G

Deutsch–1
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
Antriebseinheit Drive Unit/
Bordcomputer Intuvia
Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in dieser Betriebsanleitung verwendete Begriff „Akku“
bezieht sich, unabhängig von der Bauform, gleichermaßen auf
Standard-Akkus(AkkusmitHalterungam Fahrradrahmen) und
Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger).
Öffnen Sie die Antriebseinheit nicht selbst. Die
Antriebseinheit darf nur von qualifiziertem Fachperso-
nal und nur mit Original-Ersatzteilen repariert werden.
Damit wird gewährleistet, dass die Sicherheit der Antriebs-
einheit erhalten bleibt. Bei unberechtigtem Öffnen der
Antriebseinheit erlischt der Gewährleistungsanspruch.
Alle an der Antriebseinheit montierten Komponenten
und alle anderen Komponenten des eBike-Antriebs
(z.B. Kettenblatt, Aufnahme des Kettenblatts,Pedale)
dürfen nur gegen baugleiche oder vom Fahrradherstel-
ler speziell für Ihr eBike zugelassene Komponenten
ausgetauschtwerden.DamitwirddieAntriebseinheit vor
Überlastung und Beschädigung geschützt.
Nehmen Sie den Akku aus dem eBike, bevor Sie Arbei-
ten (z.B. Inspektion, Reparatur, Montage, Wartung,
Arbeiten an der Kette etc.) am eBike beginnen, es mit
dem Auto oder dem Flugzeug transportieren oder es
aufbewahren. Bei unbeabsichtigter Aktivierung des
eBike-Systems besteht Verletzungsgefahr.
Das eBike-System kann sich einschalten, wenn Sie das
eBike rückwärts schieben.
Die Funktion Schiebehilfe/Anfahrhilfe darf ausschließ-
lich beim Schieben oder Anfahren des eBikes verwen-
det werden. Haben die Räder des eBikes beim Benutzen
der Schiebehilfe/Anfahrhilfe keinen Bodenkontakt, be-
steht Verletzungsgefahr.
Wenn die Schiebehilfe eingeschaltet ist, drehen sich
möglicherweise die Pedale mit. Achten Sie bei aktivier-
terSchiebehilfedarauf,dassIhreBeine genügendAbstand
zu den sich drehenden Pedalen haben. Es besteht Verlet-
zungsgefahr.
Verwenden Sie nur original Bosch Akkus, die vom Her-
steller für Ihr eBike zugelassen wurden. Der Gebrauch
anderer Akkus kann zu Verletzungen und Brandgefahr füh-
ren. Bei Gebrauch anderer Akkus übernimmt Bosch keine
Haftung und Gewährleistung.
Nehmen Sie keinerlei Veränderungen an Ihrem eBike-
System vor oder bringen Sie keine weiteren Produkte
an, welche geeignet wären, die Leistungsfähigkeit
Ihres eBike-Systems zu erhöhen. Sie verringern hiermit
in der Regel die Lebensdauer des Systems und riskieren
Schäden an der Antriebseinheit und am Rad. Außerdem
besteht die Gefahr, dass Ihnen Garantie- und Gewährleis-
tungsansprüche auf das von Ihnen gekaufte Rad verloren
gehen. Durch einen unsachgemäßenUmgangmitdemSys-
tem gefährden Sie zudem Ihre Sicherheit sowie die ande-
rer Verkehrsteilnehmer und riskieren dadurch bei Unfäl-
len, die auf die Manipulation zurückzuführen sind, hohe
persönliche Haftungskosten und eventuell sogar die
Gefahr einer strafrechtlichen Verfolgung.
Beachten Sie alle nationalen Vorschriften zur Zulas-
sung und Verwendung von eBikes.
Lesen und beachten Sie die Sicherheitshinweise und
Anweisungen in der Betriebsanleitung des Akkus
sowie in der Betriebsanleitung Ihres eBikes.

Deutsch–2
0 276 001 SPI | (3.6.15) Bosch eBike Systems
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Die Antriebseinheit ist ausschließlich zum Antrieb Ihres
eBikes bestimmt und darf nichtfürandereZweckeverwendet
werden.
Abgebildete Komponenten (siehe Seite 2–3)
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten zu Beginn der
Anleitung.
Alle Darstellungen von Fahrradteilen außer Antriebseinheit,
Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor
und den dazugehörigen Halterungen sind schematisch und
können bei Ihrem eBike abweichen.
1Taste Anzeigenfunktion „i“
2Taste Fahrradbeleuchtung
3Bordcomputer
4Halterung Bordcomputer
5Ein-Aus-Taste Bordcomputer
6Reset-Taste „RESET“
7USB-Buchse
8Schutzkappe der USB-Buchse
9Antriebseinheit
10 Bedieneinheit
11 Taste Anzeigenfunktion „i“ an der Bedieneinheit
12 Taste Unterstützung senken/nach unten blättern „–“
13 Taste Unterstützung erhöhen/nach oben blättern „+“
14 Taste Schiebehilfe/Anfahrhilfe „WALK“
15 Arretierung Bordcomputer
16 Blockierschraube Bordcomputer
17 Geschwindigkeitssensor
18 Speichenmagnet des Geschwindigkeitssensors
USB-Ladekabel (Micro A–Micro B)
Anzeigenelemente Bordcomputer
aAnzeige Unterstützung der Antriebseinheit
bAnzeige Unterstützungslevel
cAnzeige Beleuchtung
dTextanzeige
eWerteanzeige
fTachometeranzeige
gSchaltempfehlung: größerer Gang
hSchaltempfehlung: kleinerer Gang
iAkku-Ladezustandsanzeige
Technische Daten
Antriebseinheit Drive Unit Cruise
Sachnummer 0 275 007 033
Nenndauerleistung W250
Drehmoment am Antrieb
max. Nm 60
Nennspannung V36
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg 4
Antriebseinheit Drive Unit Speed
Sachnummer 0 275 007 031
Nenndauerleistung W250
Drehmoment am Antrieb
max. Nm 60
Nennspannung V36
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg 4
Antriebseinheit Drive Unit CX
Sachnummer 0 275 007 027
Nenndauerleistung W250
Drehmoment am Antrieb
max. Nm 75
Nennspannung V36
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg 4

Deutsch–3
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
Montage
Akku einsetzen und entnehmen
Zum Einsetzen des eBike-Akkus in das eBike und zum Entneh-
men lesen und beachten Sie die Betriebsanleitung des Akkus.
Bordcomputer einsetzen und entnehmen
(siehe Bild A)
Zum Einsetzen des Bordcomputers 3schieben Sie ihn von
vorn in die Halterung 4.
Zum Entnehmen des Bordcomputers 3drücken Sie auf
die Arretierung 15 und schieben ihn nach vorn aus der Hal-
terung 4.
Wenn Sie das eBike abstellen, entnehmen Sie den
Bordcomputer.
Es ist möglich, den Bordcomputer in der Halterung gegen Ent-
nahmezusichern.DemontierenSiedazudieHalterung4vom
Lenker. Setzen Sie den Bordcomputer in die Halterung.
Schrauben Sie die Blockierschraube 16 (Gewinde M3, 8 mm
lang) von unten in das dafür vorgesehene Gewinde der Halte-
rung. Montieren Sie die Halterung wieder auf dem Lenker.
Geschwindigkeitssensor überprüfen
(siehe Bild B)
Der Geschwindigkeitssensor 17 und der dazugehörige
Speichenmagnet18müssenso montiertsein,dasssich der
Speichenmagnet bei einer Umdrehung des Rades in einem
Abstand von mindestens 5 mm und höchstens 17 mm am
Geschwindigkeitssensor vorbeibewegt.
Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor
17undSpeichenmagnet 18 zu klein oder zu groß, oderistder
Geschwindigkeitssensor 17 nicht richtig angeschlossen, fällt
die Tachometeranzeige faus, und der eBike-Antrieb arbeitet
im Notlaufprogramm.
Lösen Sie in diesem Fall die Schraube des Speichenmagnets
18 und befestigen Sie den Speichenmagnet so an der Spei-
che, dass er in der richtigen Entfernung an der Markierung
des Geschwindigkeitssensors vorbeiläuft. Erscheint auch da-
nach keine Geschwindigkeit in der Tachometeranzeige f,
wenden Sie sich bitte an einen autorisierten Fahrradhändler.
Betrieb
Inbetriebnahme
Voraussetzungen
Das eBike-System kann nur aktiviert werden, wenn folgende
Voraussetzungen erfüllt sind:
–EinausreichendgeladenerAkku ist eingesetzt (siehe
Betriebsanleitung des Akkus).
– Der Bordcomputer ist richtig in die Halterung eingesetzt
(siehe „Bordcomputer einsetzen und entnehmen“,
Seite Deutsch–3).
– Der Geschwindigkeitssensor ist richtig angeschlossen
(siehe „Geschwindigkeitssensor überprüfen“,
Seite Deutsch–3).
eBike-System ein-/ausschalten
Zum Einschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Ist der Bordcomputer beim Einsetzen in die Halterung
bereits eingeschaltet, dann wird das eBike-System auto-
matisch eingeschaltet.
– Drücken Sie bei eingesetztem Bordcomputer und einge-
setztem eBike-Akku einmal kurz die Ein-Aus-Taste 5des
Bordcomputers.
– Drücken Sie bei eingesetztem Bordcomputer die Ein-Aus-
Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus).
Der Antrieb wird aktiviert, sobald Sie in die Pedale treten
(außerinderFunktion Schiebehilfe/Anfahrhilfe, siehe „Schie-
behilfe/Anfahrhilfe ein-/ausschalten“,Seite Deutsch–5).Die
Motorleistung richtet sich nach dem eingestellten Unterstüt-
zungslevel am Bordcomputer. Sobald das System aktiviert
wird, erscheint für kurze Zeit „Performance Line/Perfor-
mance Line CX“ auf dem Display.
Bordcomputer Intuvia
Sachnummer 1 270 020 909
Ladestrom
USB-Anschluss max. mA 500
Ladespannung
USB-Anschluss V5
USB-Ladekabel1) 1 270 016 360
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Ladetemperatur °C 0...+40
Schutzart2) IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg 0,15
1) nicht im Standard-Lieferumfang enthalten
2) bei geschlossener USB-Abdeckung
Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org)
Fahrradbeleuchtung*
Nennspannung V6
Leistung
–Vorderlicht
–Rücklicht W W8,4 0,6
* abhängig von gesetzlichen Regelungen nicht in allen länderspezifi-
schen Ausführungen über den eBike-Akku möglich

Deutsch–4
0 276 001 SPI | (3.6.15) Bosch eBike Systems
Sobald Sie im Normalbetrieb aufhören, in die Pedale zu tre-
ten, oder sobald Sie eine Geschwindigkeit von 25/45 km/h
erreicht haben, wird die Unterstützung durch den eBike-An-
trieb abgeschaltet. Der Antrieb wird automatisch wieder akti-
viert, sobald Sie in die Pedale treten und die Geschwindigkeit
unter 25/45 km/h liegt.
Zum Ausschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Drücken Sie die Ein-Aus-Taste 5des Bordcomputers.
– Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus
(siehe Betriebsanleitung des Akkus).
– Entnehmen Sie den Bordcomputer aus der Halterung.
Wird etwa 10 min lang das eBike nicht bewegt und keine
Taste am Bordcomputer gedrückt, schaltet sich das eBike-
System aus Energiespargründen automatisch ab.
eShift (optional)
Unter eShift versteht man die Einbindung von automatischen
Schaltsystemen in das eBike-System. Um den Fahrer best-
möglich zu unterstützen, sind für die Funktion „eShift“ die
Funktionsanzeigen und das Grundeinstellungsmenü ange-
passt worden.
eShift mit NuVinci H|Sync
Über eine vordefinierte Wunsch-Trittfrequenz wird automa-
tisch für die jeweilige Geschwindigkeit der optimale Gang ein-
gestellt. In einem manuellen Modus kann man zwischen meh-
reren Gängen wählen.
Inder Betriebsart„ NuVinciTrittfrequenz“können Siemit
den Tasten „–“bzw. „+“ an der Bedieneinheit die Wunsch-
trittfrequenz erhöhen bzw. verringern. Wenn Sie die Tasten
„–“bzw. „+“ gedrückt halten, erhöhen bzw. verringern Sie
die Trittfrequenz in Fünferschritten. DieWunschtrittfrequenz
wird Ihnen auf dem Display angezeigt.
InderBetriebsart„NuVinciGang“können Sie mit den Tas-
ten „–“bzw. „+“ an der Bedieneinheit zwischen mehreren
definierten Übersetzungen vor- und zurückschalten. Die je-
weilige eingelegte Übersetzung (Gang) wird Ihnen auf dem
Display angezeigt.
eShift mit SRAM DD3 Pulse
Die Nabenschaltung der SRAM DD3 Pulse arbeitet geschwin-
digkeitsabhängig. Dabei wird unabhängig vom eingelegten
Gang der Kettenschaltung einer der drei Gänge der Naben-
schaltung automatisch eingelegt („Autom.Gangwahl“).
Bei jedem Gangwechsel der Nabenschaltung wird der einge-
legte Gang kurzzeitig im Display eingeblendet.
Wenn das eBike aus einer Geschwindigkeit von mehr als
10 km/h zum Stillstand gebracht wird, kann das System auto-
matisch auf einen eingestellten „Anfahrgang“ zurückschal-
ten. Der „Anfahrgang“ kann im Grundeinstellungsmenü ein-
gestellt werden (siehe „Grundeinstellungen anzeigen/
anpassen“ auf Seite Deutsch–6).
In der Betriebsart „Gang“können Sie mit den Tasten„–“
bzw. „+“ an der Bedieneinheit zwischen mehreren definierten
Übersetzungenvor-undzurückschalten.Die jeweiligeeingeleg-
te Übersetzung (Gang) wird Ihnen auf dem Display angezeigt.
Auch im manuellen Modus „Gang“kann das System auto-
matisch auf einen eingestellten „Anfahrgang“ zurückschalten.
Da die Antriebseinheit den Schaltvorgang erkennt und des-
halb die Motorunterstützung kurzzeitig reduziert, ist auch ein
Schalten unter Last oder am Berg jederzeit möglich.
eShift mit Shimano Di2
Für Shimano eShift schalten Sie die Gänge über den Shimano-
Steuerhebel.
Bei jedem Gangwechsel der Nabenschaltung wird der einge-
legte Gang kurzzeitig im Display eingeblendet.
Da die Antriebseinheit den Schaltvorgang erkennt und des-
halb die Motorunterstützung kurzzeitig reduziert, ist auch ein
Schalten unter Last oder am Berg jederzeit möglich.
Wenn das eBike aus einer Geschwindigkeit von mehr als
10 km/h zum Stillstand gebracht wird, kann das System auto-
matisch auf einen eingestellten „Anfahrgang“ zurückschal-
ten. Der „Anfahrgang“ kann im Grundeinstellungsmenü ein-
gestellt werden (siehe „Grundeinstellungen anzeigen/
anpassen“ auf Seite Deutsch–6).
Anzeigen und Einstellungen des Bordcomputers
Energieversorgung des Bordcomputers
Sitzt der Bordcomputer in der Halterung 4, ist ein ausrei-
chend geladener Akku in das eBike eingesetzt und das eBike-
Systemeingeschaltet,dann wirdder Bordcomputerüberden
Akku des eBikes mit Energie versorgt.
Wird der Bordcomputer aus der Halterung 4entnommen, er-
folgt die Energieversorgung über einen internen Akku. Ist der
interne Akku beim Einschalten des Bordcomputers schwach,
erscheint für 3 s „Mit Fahrrad verbind.“ in der Textanzeige
d. Danach schaltet sich der Bordcomputer wieder aus.
Zum Aufladen des internen Akkus setzen Sie den Bordcompu-
ter wieder in die Halterung 4(wenn ein Akku in das eBike ein-
gesetzt ist). Schalten Sie den eBike-Akku an dessen Ein-Aus-
Taste ein (siehe Betriebsanleitung des Akkus).
Sie können den Bordcomputer auch über den USB-Anschluss
aufladen. Öffnen Sie dazu die Schutzkappe 8. Verbinden Sie
die USB-Buchse 7des Bordcomputers über ein passendes
USB-Kabel mit einem handelsüblichen USB-Ladegerät oder
dem USB-Anschluss eines Computers (5 V Ladespannung;
max. 500 mA Ladestrom). In der Textanzeige ddes Bordcom-
puters erscheint „USB verbunden“.
Wenn Sie Ihr eBike mehrere Wochen nicht benutzen,
entnehmen Sie den Bordcomputer aus seiner Halte-
rung. Bewahren Sie den Bordcomputer in trockener Um-
gebung bei Raumtemperatur auf. Laden Sie den Bordcom-
puter-Akku regelmäßig auf.

Deutsch–5
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
Bordcomputer ein-/ausschalten
Zum Einschalten des Bordcomputers drücken Sie kurz die
Ein-Aus-Taste 5. Der Bordcomputer kann (bei ausreichend
geladenem internem Akku) auch eingeschaltet werden, wenn
er nicht in die Halterung eingesetzt ist.
Zum Ausschalten des Bordcomputers drücken Sie die Ein-
Aus-Taste 5.
Ist der Bordcomputer nicht in die Halterung eingesetzt,
schaltet er sich nach 1 min ohne Tastendruck aus Energie-
spargründen automatisch ab.
Akku-Ladezustandsanzeige
Die Akku-Ladezustandsanzeige izeigt den Ladezustand des
eBike-Akkus an, nicht den des internen Akkus des Bordcom-
puters. Der Ladezustand des eBike-Akkus kann ebenfalls an
den LEDs am Akku selbst abgelesen werden.
In der Anzeige ientspricht jeder Balken im Akkusymbol etwa
20 % Kapazität:
Die LEDs der Ladezustandsanzeige am Akku erlö-
schen. Die Kapazität für die Unterstützung des An-
triebs ist aufgebraucht und die Unterstützung wird sanft ab-
geschaltet. Die verbliebene Kapazität wird für die
Beleuchtung und den Bordcomputer zur Verfügung gestellt,
die Anzeige blinkt.
DieKapazität deseBike-Akkusreichtnoch füretwa2 Stunden
Fahrradbeleuchtung. Weitere Verbraucher (z.B. Automatik-
getriebe, Laden von externen Geräten am USB-Anschluss)
werden hierbei nicht berücksichtigt.
Wird der Bordcomputer aus der Halterung 4entnommen,
bleibt der zuletzt angezeigte Akku-Ladezustand gespeichert.
Unterstützungslevel einstellen
SiekönnenanderBedieneinheit10einstellen,wiestarkSieder
eBike-AntriebbeimTretenunterstützt. DerUnterstützungslevel
kann jederzeit, auch während der Fahrt, geändert werden.
Hinweis: In einzelnen Ausführungen ist es möglich, dass der
Unterstützungslevel voreingestellt ist und nicht geändert wer-
den kann. Es ist auch möglich, dass weniger Unterstützungs-
level zur Auswahl stehen, als hier angegeben.
Folgende Unterstützungslevel stehen maximal zur Verfügung:
–„OFF“: Die Motorunterstützung ist abgeschaltet, das
eBike kann wie ein normales Fahrrad allein durch Treten
fortbewegt werden. Die Schiebehilfe/Anfahrhilfe kann in
diesem Unterstützungslevel nicht aktiviert werden.
–„ECO“: wirksame Unterstützung bei maximaler Effizienz,
für maximale Reichweite
–„TOUR“: gleichmäßige Unterstützung, für Touren mit gro-
ßer Reichweite
–„SPORT“: kraftvolle Unterstützung, für sportives Fahren
auf bergigen Strecken sowie für Stadtverkehr
–„TURBO“: maximale Unterstützung bis in hohe Trittfre-
quenzen, für sportives Fahren
ZumErhöhendesUnterstützungslevelsdrückenSiedieTaste
„+“13 an der Bedieneinheit so oft, bis der gewünschte Unter-
stützungslevel in der Anzeige berscheint, zum Senken die
Taste „–“12.
Die abgerufene Motorleistung erscheint in der Anzeige a.
Die maximale Motorleistung hängt vom gewählten Unter-
stützungslevel ab.
Wird der Bordcomputer aus der Halterung 4entnommen,
bleibt der zuletzt angezeigte Unterstützungslevel gespei-
chert, die Anzeige ader Motorleistung bleibt leer.
Schiebehilfe/Anfahrhilfe ein-/ausschalten
BeiderSpeed-VariantekanndieSchiebehilfeauch alsAnfahr-
hilfe genutzt werden. Die Anfahrhilfe wird bei 18 km/h ausge-
schaltet.
Die Schiebehilfe/Anfahrhilfe kann Ihnen das Schieben bzw.
Anfahren des eBikes erleichtern. Die Geschwindigkeit in die-
ser Funktion ist abhängig vom eingelegten Gang und kann je
nach Ausführung maximal 6 km/h bzw. 18 km/h erreichen. Je
kleiner der gewählte Gang ist, desto geringer ist die Ge-
schwindigkeit in dieser Funktion (bei voller Leistung).
Die Funktion Schiebehilfe/Anfahrhilfe darf ausschließ-
lich beim Schieben bzw. Anfahren des eBikes verwen-
det werden. Haben die Räder des eBikes beim Benutzen
der Schiebehilfe keinen Bodenkontakt, besteht Verlet-
zungsgefahr.
Zum Einschalten der Schiebehilfe/Anfahrhilfe drücken Sie
die Taste „WALK“ 14 an der Bedieneinheit und halten sie
gedrückt. Der Antrieb des eBikes wird eingeschaltet.
Hinweis: Die Schiebehilfe/Anfahrhilfe kann im Unterstüt-
zungslevel „OFF“ nicht aktiviert werden.
Die Schiebehilfe/Anfahrhilfe wird ausgeschaltet, sobald
eines der folgenden Ereignisse eintritt:
– Sie lassen die Taste „WALK“ 14 los,
– die Räder des eBikes werden blockiert (z.B. durch Brem-
sen oder Anstoßen an ein Hindernis),
– die Geschwindigkeit überschreitet 6/18 km/h.
Fahrradbeleuchtung ein-/ausschalten
In der Ausführung, bei der das Fahrlicht durch das eBike-Sys-
tem gespeist wird, können über den Bordcomputer mit der
Taste 2gleichzeitig Vorderlicht und Rücklicht ein- und ausge-
schaltet werden.
Beim Einschalten der Beleuchtung erscheint „Licht an“ und
beim Ausschalten der Beleuchtung „Licht aus“ für ca. 1 s in
Der eBike-Akku ist vollständig geladen.
Der eBike-Akku sollte nachgeladen werden.
Unterstützungslevel Unterstützungsfaktor*
(Kettenschaltung)
Cruise Speed CX
„ECO“ 50 % 55 % 50 %
„TOUR“ 120 % 120 % 120 %
„SPORT“ 190 % 190 % 210 %
„TURBO“ 275 % 275 % 300 %
* Die Motorleistung kann bei einzelnen Ausführungen abweichen.

Deutsch–6
0 276 001 SPI | (3.6.15) Bosch eBike Systems
der Textanzeige d. Bei eingeschaltetem Licht wird das Be-
leuchtungssymbol cangezeigt.
Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen
Einfluss auf die Hintergrundbeleuchtung des Displays.
Variante Speed: Bei dieser Variante ist grundsätzlich Tagfahr-
licht vorgesehen. Wenn Sie das eBike-System einschalten
(siehe „eBike-System ein-/ausschalten“, Seite Deutsch–3),
wird die Beleuchtung mit eingeschaltet. Die Fahrradbeleuch-
tung kann mit der Taste 2nicht ausgeschaltet werden.
Geschwindigkeits- und Entfernungsanzeigen
In der Tachometeranzeige fwird immer die aktuelle
Geschwindigkeit angezeigt.
In der Funktionsanzeige (Kombination von Textanzeige dund
Werteanzeige e) stehen folgende Funktionen zur Auswahl:
–„Uhrzeit“: aktuelle Uhrzeit
–„Maximal“: seit dem letzten Reset erreichte Maximal-
geschwindigkeit
–„Durchschnitt“: seit dem letzten Reset erreichte Durch-
schnittsgeschwindigkeit
–„Fahrzeit“: Fahrzeit seit dem letzten Reset
–„Reichweite“: voraussichtliche Reichweite der vorhande-
nen Akkuladung (bei gleichbleibenden Bedingungen wie
Unterstützungslevel, Streckenprofil usw.)
–„Strecke gesamt“: Anzeige der gesamten mit dem eBike
zurückgelegten Entfernung (nicht rücksetzbar)
–„ NuVinci Trittfreq./Gang“: Dieser Menüpunkt wird
nur in Verbindung mit einem Nu Vinci H|Sync-Automatik-
getriebe angezeigt.
Wenn Sie die Taste „i“ länger als 1 s drücken, erreichen
Sie von jedem Menüpunkt des Informationsmenüs den
NuVinci-Menüpunkt.
Um von der Betriebsart „ NuVinci Trittfreq.“ in die
Betriebsart „NuVinciGang“zu wechseln, drücken Sie
die Taste „i“ für 1 s.
Um von der Betriebsart „NuVinciGang“in die
Betriebsart „ NuVinci Trittfreq.“ zu wechseln, genügt
ein kurzes Drücken der Taste „i“.
Die Standardeinstellung ist „ NuVinci Trittfreq.“.
–„Gang“: Dieser Menüpunkt erscheint nur in Verbindung
mit einer Shimano-Di2-Nabenschaltung. Auf dem Display
wird der momentan eingelegte Gang der Schaltung ange-
zeigt. Bei jedem Gangwechsel wird der neu eingelegte
Gang kurz auf dem Display eingeblendet.
–„Autom.Gangwahl“:Dieser Menüpunkt erscheint nur
in Verbindung mit einem SRAM-Automatikgetriebe.
Durch Drücken der Taste „i“ für mehr als 1s haben Sie die
Möglichkeit, zwischen dem automatischen Modus
„Autom.Gangwahl“und dem manuellen Modus
„Gang“hin- und herzuschalten.
Wenn Sie sich im manuellen Modus im ersten Gang befin-
den, können Sie auch durch Drücken der Taste „–“12 in
den Modus „Autom.Gangwahl“gelangen. Durch aber-
maligesDrückender Taste „–“12 könnenSiewieder in den
manuellen Modus wechseln. Es ist auch möglich, den manu-
ellen Modus durch Drücken der Taste „+“ 13 zu erreichen.
–„Strecke“:seitdem letztenResetzurückgelegteEntfernung
Drücken Sie zum Wechsel in der Anzeigefunktion die Taste
„i“ 1am Bordcomputer oder die Taste „i“ 11 an der Bedien-
einheit so oft, bis die gewünschte Funktion angezeigt wird.
Zum Reset von „Strecke“, „Fahrzeit“ und „Durchschnitt“
wechseln Sie zu einer dieser drei Funktionen und drücken
dann die Taste „RESET“ 6so lange, bis die Anzeige auf Null
gesetzt ist. Damit sind auch die Werte der beiden anderen
Funktionen zurückgesetzt.
Zum Reset von „Maximal“ wechseln Sie zu dieser Funktion
und drücken dann die Taste „RESET“ 6so lange, bis die An-
zeige auf Null gesetzt ist.
Zum Reset von „Reichweite“ wechselnSie zu dieser Funktion
und drücken dann die Taste „RESET“ 6so lange, bis die An-
zeige auf den Wert der Werkseinstellung zurückgesetzt ist.
Wird der Bordcomputer aus der Halterung 4entnommen,
bleiben alle Werte der Funktionen gespeichert und können
weiterhin angezeigt werden.
Grundeinstellungen anzeigen/
anpassen
Anzeigenund Änderungen der Grundeinstellungen sind unab-
hängig davon möglich, ob der Bordcomputer in die Halterung
4eingesetzt ist oder nicht. Einige Einstellungen sind nur bei
eingesetztem Bediencomputer sichtbar und veränderbar. Ab-
hängig von der Ausstattung Ihres eBikes können einige Menü-
punkte fehlen.
UmindasMenüGrundeinstellungenzugelangen,drückenSie
gleichzeitig so lange die Taste „RESET“ 6und die Taste „i“ 1,
bis in der Textanzeige d„Einstellungen“ erscheint.
Drücken Sie zum Wechsel zwischen den Grundeinstellun-
gen die Taste „i“ 1am Bordcomputer so oft, bis die ge-
wünschte Grundeinstellung angezeigt wird. Ist der Bordcom-
puterindieHalterung4eingesetzt, können Sie auch dieTaste
„i“ 11 an der Bedieneinheit drücken.
Reichweite Strecke gesamt NuVinci Trittfreq.
(1s)
(1s)
NuVinci Gang
Reichweite Strecke gesamt Autom. Gangwahl
(1s)
(1s)
Gang
(1s)

Deutsch–7
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
Um die Grundeinstellungen zu ändern, drücken Sie zum
Verringern bzw. Blättern nach unten die Ein-Aus-Taste 5ne-
ben der Anzeige „–“oder zum Erhöhen bzw. Blättern nach
oben die Taste Beleuchtung 2neben der Anzeige „+“.
Ist der Bordcomputer in die Halterung 4eingesetzt, dann ist
die Änderung auch mit den Tasten „–“12 bzw.„+“ 13 an der
Bedieneinheit möglich.
Um die Funktion zu verlassen und eine geänderte Einstellung
zu speichern, drücken Sie die Taste „RESET“ 6für 3 s.
Folgende Grundeinstellungen stehen zur Auswahl:
–„– Uhrzeit +“: Sie können die aktuelle Uhrzeit einstellen.
Längeres Drücken auf die Einstelltasten beschleunigt die
Änderung der Uhrzeit.
–„– Radumfang +“: Sie können diesen vom Hersteller vor-
eingestelltenWertum ±5 %verändern.DieserMenüpunkt
wird nur angezeigt, wenn sich der Bordcomputer in der
Halterung befindet.
–„– Deutsch +“: Sie können die Sprache der Textanzeigen
ändern. Zur Auswahl stehen Deutsch, Englisch, Franzö-
sisch, Spanisch, Italienisch, Potugiesisch, Schwedisch,
Niederländisch und Dänisch.
–„– Einheit km/mi +“: Sie können Geschwindigkeit und
Entfernung in Kilometern oder Meilen anzeigen lassen.
–„– Zeitformat +“: Sie können die Uhrzeit im 12-Stunden-
oder im 24-Stunden-Format anzeigen lassen.
–„– Schaltempf. an/aus +“: Sie können die Anzeige einer
Schaltempfehlung ein- bzw. ausschalten.
–„Betriebszeit gesamt“: Anzeige der gesamtenFahrdauer
mit dem eBike (nicht änderbar)
–„Gangkalibrierung“ (nur NuVinci H|Sync): Hier können
Sie eine Kalibrierung des stufenlosen Getriebes vorneh-
men. BestätigenSie durchDrücken auf die Taste „Fahrrad-
beleuchtung“ die Kalibrierung. Folgen Sie danach den
Anweisungen.
Auch während der Fahrt kann im Fehlerfall eine Kalibrie-
rung erforderlich werden. Bestätigen Sie auch hier durch
Drücken auf die Taste „Fahrradbeleuchtung“ die Kalibrie-
rung und folgen Sie den Anweisungen auf dem Display.
Dieser Menüpunkt wird nur angezeigt, wenn sich der Bord-
computer in der Halterung befindet.
–„– Anfahrgang +“: Dies ist der Anfahrgang, welcher bei
SRAM DD3 Pulse und Shimano Di2 eingestellt werden
kann. In Stellung „––“ wird die automatische Rückschalt-
funktion ausgeschaltet. Dieser Menüpunkt wird nur in Ver-
bindung SRAM DD3 Pulse und Shimano Di2 angezeigt.
Dieser Menüpunkt wird nur angezeigt, wenn sich der Bord-
computer in der Halterung befindet.
–„Displ.vx.x.x.x“:DiesistdieSoftware-VersiondesDisplays.
–„DU vx.x.x.x“: Dies ist die Software-Version der Antriebs-
einheit. Dieser Menüpunkt wird nur angezeigt, wenn sich
der Bordcomputer in der Halterung befindet.
–„DU # xxxxxxxxx“: Dies ist die Seriennummer der
Antriebseinheit. Dieser Menüpunkt wird nur angezeigt,
wenn sich der Bordcomputer in der Halterung befindet.
–„ Service MM/JJJJ“: Dieser Menüpunkt wird Ihnen
angezeigt, wenn der Fahrradhersteller einen festen Ser-
vicetermin festgelegt hat.
–„ Serv. xx km/mi“: Dieser Menüpunkt wird Ihnen ange-
zeigt, wenn nach Erreichen einer bestimmten Laufleistung
der Fahrradhersteller einen Servicetermin festgelegt hat.
–„Bat. vx.x.x.x“: Dies ist die Software-Version des Akkus.
Dieser Menüpunkt wird nur angezeigt, wenn sich der Bord-
computer in der Halterung befindet.
–„Gear vx.x.x.x“: Dies ist die Software-Version des Auto-
matikgetriebes. Dieser Menüpunkt wird nur angezeigt,
wenn sich der Bordcomputer in der Halterung
befindet. Dieser Menüpunkt wird nur in Verbindung mit
einem Automatikgetriebe angezeigt.
Anzeige Fehlercode
Die Komponenten des eBike-Systems werden ständig auto-
matisch überprüft. Wird ein Fehler festgestellt, erscheint der
entsprechende Fehlercode in der Textanzeige d.
Drücken Sie eine beliebige Taste am Bordcomputer 3oderan
der Bedieneinheit 10, um zur Standardanzeige zurückzukeh-
ren.
Abhängig von der Art des Fehlers wird der Antrieb gegebe-
nenfalls automatisch abgeschaltet. Die Weiterfahrt ohne Un-
terstützung durch den Antrieb ist aber jederzeit möglich. Vor
weiteren Fahrten sollte das eBike überprüft werden.
Lassen Sie alle Überprüfungen und Reparaturen aus-
schließlich von einem autorisierten Fahrradhändler
ausführen.
Code Ursache Abhilfe
410 Eine oder mehrere Tasten des
Bordcomputers sind blockiert. Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedien-
einheit Anschlüsse und Verbindungen überprüfen lassen
418 Eine oder mehrere Tasten der Bedien-
einheit sind blockiert. Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
422 Verbindungsproblem der Antriebs-
einheit Anschlüsse und Verbindungen überprüfen lassen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen

Deutsch–8
0 276 001 SPI | (3.6.15) Bosch eBike Systems
424 Kommunikationsfehler der Kompo-
nenten untereinander Anschlüsse und Verbindungen überprüfen lassen
426 interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kon-
taktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Fehlerzustand
nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzei-
gen zu lassen oder anzupassen.
430 interner Akku des Bordcomputers leer Bordcomputer aufladen (in der Halterung oder über USB-Anschluss)
431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
440 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
450 interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
490 interner Fehler des Bordcomputers Bordcomputer überprüfen lassen
500 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
502 Fehler in der Fahrradbeleuchtung ÜberprüfenSiedas Licht und die dazugehörige Verkabelung.StartenSie
das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie
Ihren Bosch eBike-Händler.
503 Fehler des Geschwindigkeitssensors Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
510 interner Sensorfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
511 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
530 Akkufehler Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku und setzen
Sie den eBike-Akku wieder ein. Starten Sie das System neu. Falls das
Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
531 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
540 Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs.
SchaltenSiedaseBike-Systemaus, umdieAntriebseinheitentwederauf
den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen.
Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
550 Ein unzulässiger Verbraucher wurde
erkannt. Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
580 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
591 Authentifizierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen
ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin
besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
592 inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
593 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das
Systemneu. Falls das Problem weiterhin besteht,kontaktierenSieIhren
Bosch eBike-Händler.
Code Ursache Abhilfe

Deutsch–9
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
Energieversorgung externer Geräte über
USB-Anschluss
Mithilfe des USB-Anschlusses können die meisten Geräte,
deren Energieversorgung über USB möglich ist (z.B. diverse
Mobiltelefone), betrieben bzw. aufgeladen werden.
Voraussetzung für das Laden ist, dass der Bordcomputer und
ein ausreichend geladener Akku in das eBike eingesetzt sind.
Öffnen Sie die Schutzkappe 8des USB-Anschlusses am Bord-
computer. Verbinden Sie den USB-Anschluss des externen
Geräts über das USB-Ladekabel Micro A–Micro B (erhältlich
bei Ihrem Bosch-eBike-Händler) mit der USB-Buchse 7am
Bordcomputer.
Nach dem Abstecken des Verbrauchers muss der USB-An-
schlussmitder Schutzkappe8wiedersorgfältigverschlossen
werden.
Eine USB-Verbindung ist keine wasserdichte Steckver-
bindung. Bei Fahrten im Regen darf kein externes Ge-
rät angeschlossen sein und der USB-Anschluss muss
mit der Schutzkappe 8 komplett verschlossen sein.
Hinweise zum Fahren mit dem eBike-System
Wann arbeitet der eBike-Antrieb?
DereBike-AntriebunterstütztSie beim Fahren, solange Sie in
die Pedale treten. Ohne Pedaltreten erfolgt keine Unterstüt-
zung. Die Motorleistung ist immer abhängig von der beim
Treten eingesetzten Kraft.
Setzen Sie wenig Kraft ein, wird die Unterstützung geringer
sein, als wenn Sie viel Kraft einsetzen. Das gilt unabhängig
vom Unterstützungslevel.
Der eBike-Antrieb schaltet sich automatisch bei Geschwin-
digkeiten über 25/45 km/h ab. Fällt die Geschwindigkeit
unter 25/45 km/h, steht der Antrieb automatisch wieder zur
Verfügung.
Eine Ausnahme gilt für die Funktion Schiebehilfe, in der das
eBike ohnePedaltretenmit geringer Geschwindigkeitgescho-
ben werden kann. Bei der Nutzung der Schiebehilfe können
sich die Pedale mitdrehen.
602 interner Akkufehler während des
Ladevorgangs TrennenSiedasLadegerätvomAkku.StartenSiedaseBike-Systemneu. Stecken Sie das Ladegerät an den Akku an. Falls das Problem weiterhin
besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
602 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
603 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
605 Akku-Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs.
SchaltenSiedaseBike-Systemaus, umdieAntriebseinheitentwederauf
den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen.
Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
605 Akku-Temperaturfehler während des
Ladevorgangs Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch
eBike-Händler.
606 externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das
Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
610 Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
620 Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie Ihren Bosch eBike-Händler.
640 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,
kontaktieren Sie Ihren Bosch eBike-Händler.
655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen
ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin
besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
656 Software-Versionsfehler Kontaktieren Sie Ihren Bosch eBike-Händler, damit er ein Software-
Update durchführt.
7xx Getriebefehler Bitte beachten Sie die Betriebsanleitung des Schaltungsherstellers.
keine
Anzeige interner Fehler des Bordcomputers Starten Sie Ihr eBike-System durch Aus- und Wiedereinschalten neu.
Code Ursache Abhilfe

Deutsch–10
0 276 001 SPI | (3.6.15) Bosch eBike Systems
Sie können das eBike jederzeit auch ohne Unterstützung wie
ein normales Fahrrad fahren, indem Sie entweder das eBike-
System ausschalten oder den Unterstützungslevel auf „OFF“
stellen. Das Gleiche gilt bei leerem Akku.
Zusammenspiel des eBike-Systems mit der Schaltung
Auch mit eBike-Antrieb sollten Sie die Schaltung wie bei
einem normalen Fahrrad benutzen (beachten Sie dazu die
Betriebsanleitung Ihres eBikes).
Unabhängig von der Art der Schaltung ist es ratsam, während
des Schaltvorganges das Treten kurz zu unterbrechen. Da-
durch wird das Schalten erleichtert und die Abnutzung des
Antriebsstranges reduziert.
Durch die Wahl des richtigen Ganges können Sie bei gleichem
Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.
FolgenSie deshalbden Schaltempfehlungen, die Ihnen durch
dieAnzeigen gundhauf Ihrem Displaygegebenwerden.Wird
dieAnzeigegangezeigt, sollten Sie ineinenhöheren Gang mit
geringerer Trittfrequenz schalten. Wird die Anzeige hange-
zeigt, sollten Sie einen niedrigeren Gang mit höherer Trittfre-
quenz wählen.
Erste Erfahrungen sammeln
Es ist empfehlenswert, die ersten Erfahrungen mit dem eBike
abseits vielbefahrener Straßen zu sammeln.
Probieren Sie unterschiedliche Unterstützungslevel aus.
Sobald Sie sich sicher fühlen, können Sie mit dem eBike wie
mit jedem Fahrrad am Verkehr teilnehmen.
Testen Sie die Reichweite Ihres eBikes unter unterschiedli-
chen Bedingungen, bevor Sie längere, anspruchsvolle Fahr-
ten planen.
Einflüsse auf die Reichweite
Die Reichweite wird von vielen Faktoren beeinflusst, wie zum
Beispiel:
– Unterstützungslevel,
– Schaltverhalten,
– Art der Reifen und Reifendruck,
– Alter und Pflegezustand des Akkus,
– Streckenprofil (Steigungen) und -beschaffenheit (Fahr-
bahnbelag),
– Gegenwind und Umgebungstemperatur,
– Gewicht von eBike, Fahrer und Gepäck.
Deshalb ist es nicht möglich, die Reichweite vor Antritt einer
Fahrt und während einer Fahrt exakt vorherzusagen. Allge-
mein gilt jedoch:
–BeigleicherMotorleistungdeseBike-Antriebs:Jeweniger
Kraft Sie einsetzen müssen, um eine bestimmte Geschwin-
digkeit zu erreichen (z.B. durch optimales Benutzen der
Schaltung), umso weniger Energie wird der eBike-Antrieb
verbrauchen und umso größer wird die Reichweite einer
Akkuladung sein.
–Jehöher der Unterstützungslevel bei ansonsten gleichen
Bedingungen gewählt wird, umso geringer ist die Reich-
weite.
Pfleglicher Umgang mit dem eBike
BeachtenSiedie Betriebs- und LagertemperaturendereBike-
Komponenten. Schützen Sie Antriebseinheit, Bordcomputer
und Akku vor extremen Temperaturen (z.B. durch intensive
Sonneneinstrahlung ohne gleichzeitige Belüftung). Die Kom-
ponenten (besonders der Akku) können durch extreme Tem-
peraturen beschädigt werden.
Wartung und Service
Wartung und Reinigung
Halten Sie alle Komponenten Ihres eBikes sauber, insbeson-
dere die Kontakte von Akku und dazugehöriger Halterung.
Reinigen Sie sie vorsichtig mit einem feuchten, weichen Tuch.
Alle Komponenten inklusive der Antriebseinheit dürfen nicht
ins Wasser getaucht oder mit einem Hochdruckreiniger gerei-
nigt werden.
Lassen Sie Ihr eBike in regelmäßigen Abständen technisch
überprüfen. Der Bordcomputer wird Sie bei Fälligkeit des
Servicetermins nach dem Einschalten des Bordcomputers in
der Textanzeige dmit „Service“4 s lang darüber infor-
mieren. Der Fahrradhersteller kann für den Servicetermin
eine Laufleistung und/oder einen Zeitraum zugrunde legen.
Für Service oder Reparaturen am eBike wenden Sie sich bitte
an einen autorisierten Fahrradhändler.
Kundendienst und Anwendungsberatung
Bei allen Fragen zum eBike-System und seinen Komponenten
wenden Sie sich an einen autorisierten Fahrradhändler.
Kontaktdaten autorisierter Fahrradhändler finden Sie auf der
Internetseite www.bosch-ebike.com

Deutsch–11
Bosch eBike Systems 0 276 001 SPI | (3.6.15)
Transport
Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf
einem Autogepäckträger mit sich führen, nehmen Sie
den Bordcomputer und den eBike-Akku ab, um Beschä-
digungen zu vermeiden.
Die Akkus unterliegen den Anforderungen des Gefahrgut-
rechts. Unbeschädigte Akkus können durch den privaten
Benutzer ohne weitere Auflagen auf der Straße transportiert
werden.
BeimTransportdurchgewerblicheBenutzeroderbeimTrans-
port durch Dritte (z.B. Lufttransport oder Spedition) sind
besondere Anforderungen an Verpackung und Kennzeich-
nung zu beachten (z.B. Vorschriften des ADR). Bei Bedarf
kann bei der Vorbereitung des Versandstückes ein Gefahrgut-
Experte hinzugezogen werden.
Versenden Sie die Akkus nur, wenn das Gehäuse unbeschä-
digt ist. Kleben Sie offene Kontakte ab und verpacken Sie den
Akku so, dass er sich in der Verpackung nicht bewegt. Weisen
Sie Ihren Paketdienst darauf hin, dass es sich um ein Gefahr-
gut handelt. Bitte beachten Sieauch eventuelle weiterführen-
de nationale Vorschriften.
BeiFragen zumTransportderAkkuswenden Siesichan einen
autorisierten Fahrradhändler. Beim Händler können Sie auch
eine geeignete Transportverpackung bestellen.
Entsorgung
Antriebseinheit, Bordcomputer inkl. Bedieneinheit,
Akku, Geschwindigkeitssensor, Zubehör und Verpa-
ckungen sollen einer umweltgerechten Wiederver-
wertung zugeführt werden.
Werfen Sie eBikes und ihre Komponenten nicht in den Haus-
müll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr gebrauchs-
fähige Elektrogeräte und gemäß der euro-
päischen Richtlinie 2006/66/EG müssen
defekte oder verbrauchte Akkus/Batterien
getrennt gesammelt und einer umwelt-
gerechten Wiederverwendung zugeführt
werden.
Der im Bordcomputer integrierte Akku darf nur zur Entsor-
gung entnommen werden. Durch das Öffnen der Gehäuse-
schale kann der Bordcomputer zerstört werden.
Geben Sie nicht mehr gebrauchsfähige Akkus und Bordcom-
puter bitte bei einem autorisierten Fahrradhändler ab.
Li-Ion:
Bitte beachten Sie die Hinweise im
Abschnitt „Transport“,
Seite Deutsch–11.
Änderungen vorbehalten.

Deutsch–12
0 276 001 SPI | (3.6.15) Bosch eBike Systems
Li-Ionen-Akku PowerPack
Sicherheitshinweise
Lesen Sie alle Sicherheits-
hinweise und Anweisungen.
Versäumnisse bei der Einhal-
tung der Sicherheitshinweise
und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Derin dieser BetriebsanleitungverwendeteBegriff„Akku“be-
zieht sich gleichermaßen auf Standard-Akkus (Akkus mit Hal-
terung am Fahrradrahmen) und Gepäckträger-Akkus (Akkus
mit Halterung im Gepäckträger), es sei denn, es wird aus-
drücklich auf die Bauform Bezug genommen.
Nehmen Sie den Akku aus dem eBike, bevor Sie Arbei-
ten (z.B. Inspektion, Reparatur, Montage, Wartung,
Arbeiten an der Kette etc.) am eBike beginnen, es mit
dem Auto oder dem Flugzeug transportieren oder es
aufbewahren. Bei unbeabsichtigter Aktivierung des
eBike-Systems besteht Verletzungsgefahr.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines
Kurzschlusses. Bei geöffnetem Akku entfällt jeglicher Ga-
rantieanspruch.
Schützen Sie den Akku vor Hitze (z.B. auch vor
dauernder Sonneneinstrahlung), Feuer und
dem Eintauchen in Wasser. Lagern oder betrei-
ben Sie den Akku nicht in der Nähe von heißen
oder brennbaren Objekten. Es besteht Explo-
sionsgefahr.
Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben. Bei in diesem Zusam-
menhang entstandenen Kurzschlussschäden entfällt jegli-
cher Anspruch auf Garantie durch Bosch.
Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. VermeidenSie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.
AkkusdürfenkeinenmechanischenStößenausgesetzt
werden. Es besteht die Gefahr, dass der Akku beschädigt
wird.
BeiBeschädigungoderunsachgemäßemGebrauchdes
AkkuskönnenDämpfeaustreten.FührenSieFrischluft
zu und suchen Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
Laden Sie den Akku nur mit original Bosch Ladegerä-
ten. Bei Benutzung von nicht original Bosch Ladegeräten
kann eine Brandgefahr nicht ausgeschlossen werden.
Verwenden Sie den Akku nur in Verbindung mit eBikes
mit original Bosch eBike-Antriebssystem. Nur so wird
der Akku vor gefährlicher Überlastung geschützt.
Verwenden Sie nur original Bosch Akkus, die vom Her-
steller für Ihr eBike zugelassen wurden. Der Gebrauch
anderer Akkus kann zu Verletzungen und Brandgefahr füh-
ren. Bei Gebrauch anderer Akkus übernimmt Bosch keine
Haftung und Gewährleistung.
Lesen und beachten Sie die Sicherheitshinweise und
Anweisungen in den Betriebsanleitungen von Ladege-
rätund Antriebseinheit/Bordcomputersowie in derBe-
triebsanleitung Ihres eBikes.
Halten Sie den Akku von Kindern fern.
Produkt- und Leistungsbeschreibung
Abgebildete Komponenten (siehe Seite 4–5)
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten.
Alle Darstellungen von Fahrradteilen außer den Akkus und
ihren Halterungen sind schematisch und können bei Ihrem
eBike abweichen.
A1 Halterung des Gepäckträger-Akkus
A2 Gepäckträger-Akku
A3 Betriebs- und Ladezustandsanzeige
A4 Ein-Aus-Taste
A5 Schlüssel des Akkuschlosses
A6 Akkuschloss
A7 Obere Halterung des Standard-Akkus
A8 Standard-Akku
A9 Untere Halterung des Standard-Akkus
C1 Ladegerät
C6 Buchse für Ladestecker
C7 Abdeckung Ladebuchse
