Gerätebeschreibung
Gebrauchsanweisung:
Betriebsarten
Betriebsarten
Abluftbetrieb:
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fettfilter ins Freie.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Die Küche bleibt weitgehend frei von
Fett und Geruch.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑Hierzu muss ein Aktivkohlefilter einge-
baut werden (siehe Filter und Wartung).
Den Aktivkohlefilter können Sie
beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs-
anweisung.
❑Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑Der Aktivkohlefilter bindet die
Geruchsstoffe.
Beleuchtung
Schalter
Licht/Lüfter
Filtergitter
Kamin-
verblendung

4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑Diese Gebrauchsanweisung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
!aufsteigende Flammen.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanweisung).
Gas-Kochmulden / Gas-Herde
Gas-Kochstellen immer sachgemäß
benutzen.
Wichtig:
Die Flammen der Gas-Kochstellen müssen
immer mit Kochgeschirr abgedeckt sein.
Durch die starke Hitzeentwicklung
der offenen Gasflammen könnte die
!Dunstabzugshaube beschädigt werden.
❑Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanweisung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑Bewahren Sie die Gebrauchs- und
Montageanweisung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanweisung).
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.

5
Bedienen der Dunstabzugshau be
Signalton:
❑Beim Drücken einer Taste ertönt zur
Bestätigung ein Signalton.
Ausschalten des Signaltons:
❑Drücken Sie gleichzeitig die Tasten 0und
+bis nach ca. 3 Sekunden ein Signal
ertönt.
Einschalten des Signaltons:
❑Wiederholen Sie den Vorgang.
Einschalten des Lüfters:
❑Drücken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:
❑Drücken Sie die Taste +.
Der Lüfter schaltet eine Stufe höher.
❑Drücken Sie die Taste –.
Der Lüfter schaltet eine Stufe zurück.
Ausschalten des Lüfters:
❑Drücken Sie die Taste 0.
Die Anzeige {erlischt nach kurzer Zeit.
Oder:
❑Drücken Sie die Taste –so oft, bis der
Lüfter ausschaltet.
Die Anzeige {erlischt nach kurzer Zeit.
Licht
Lüfter – Aus Lüfter zurück-
schalten Lüfter ein- und hoch-
schalten
Anzeige
Lüfterstufen Lüfter- nachlauf
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Intensivstufe:
Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.
❑Drücken Sie die Taste +so oft, bis die
Anzeige çleuchtet.
❑Wird die Intensivstufe nicht von Hand
ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe }
zurück.
Lüfternachlauf:
❑Drücken Sie die Taste .
Der Lüfter läuft 10 Minuten in Stufe |,
dabei blinkt in der Anzeige ein Punkt.
Danach schaltet der Lüfter selbsttätig
aus.
Beleuchtung:
❑Drücken Sie kurz die Taste azum Ein-
und Ausschalten.
❑Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
Automatisches Einschalten der
Beleuchtung, z. B. über eine
Zeitschaltuhr:
❑Lüfter und Beleuchtung müssen
ausgeschaltet sein.
Einschalten:
Drücken Sie gleichzeitig die Tasten
– und !.
❑Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung ein.
Ausschalten:
Wiederholen Sie den Vorgang bei
eingeschalteter Beleuchtung.
❑Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung aus.

6
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall-
Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrenn-
barem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der Metall-
Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Sättigungsanzeige:
Bei Sättigung der Fettfilter ertönt nach dem
Ausschalten des Lüfters für 10 Sekunden
ein Signal und die Anzeige #leuchtet.
Spätestens dann sollten die Fettfilter
gereinigt werden.
Reinigen der Metall-Fettfilter:
❑Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Aus- und Einbauen der Metall-Fettfilter:

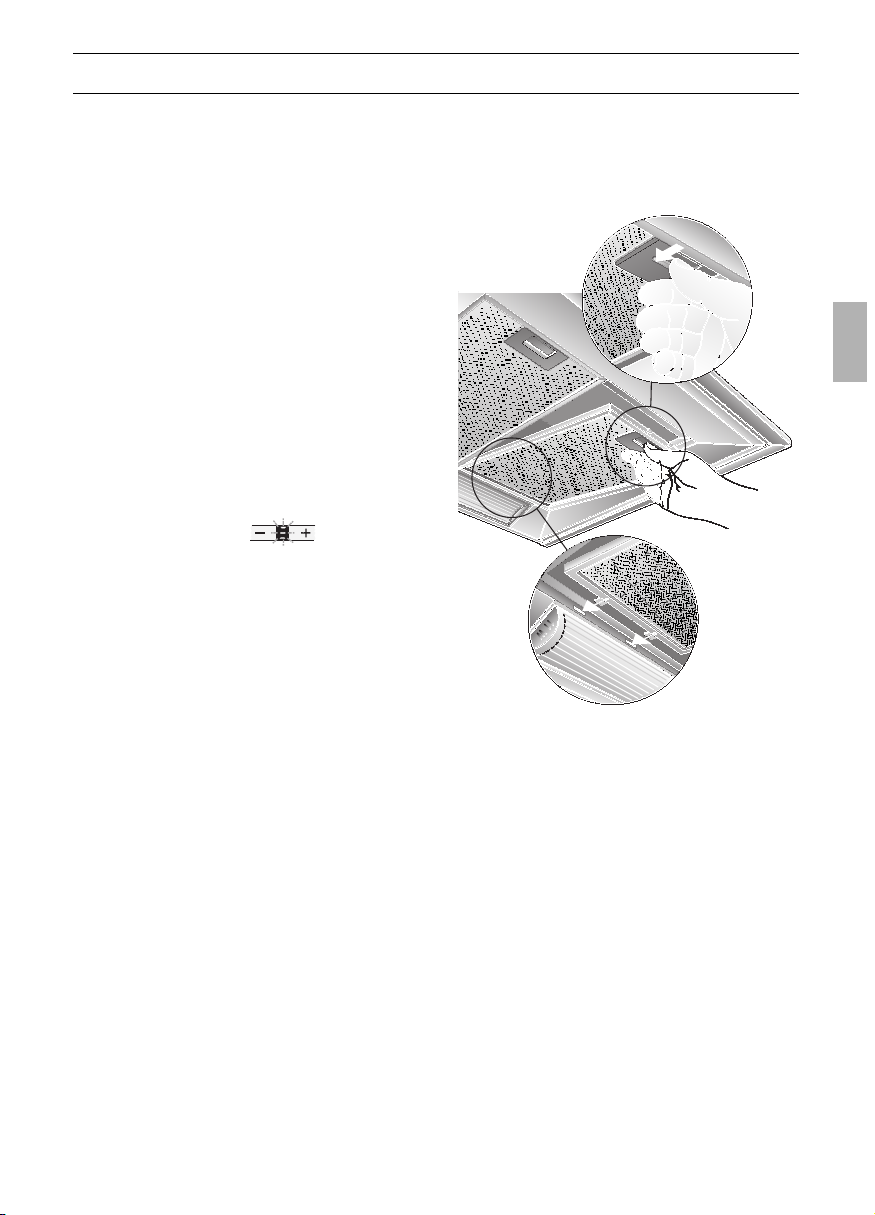

1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fettfilter ab.
Filter und Wartung
2. Reinigen Sie die Fettfilter.
3. Setzen Sie die gereinigten Fettfilter
wieder ein.
4. Löschen Sie die Anzeige #.
❑Drücken Sie die Taste 0.

7
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Sättigungsanzeige:
Bei Sättigung des Aktivkohlefilters
ertönt nach dem Ausschalten des Lüfters
für 10 Sekunden ein Signal und die Anzeige
ãleuchtet. Spätestens dann sollte der
Aktivkohlefilter gewechselt werden.
Ausbauen:
1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Laschen auf beiden
Seiten ein und nehmen Sie den
Aktivkohlefilter nach unten ab.
Filter und Wartung
3. Rasten Sie die Laschen auf beiden
Seiten ein.
4. Bauen Sie die Fettfilter ein
(siehe Aus- und Einbauen der Metall-
Fettfilter).
5. Löschen Sie die Anzeige ã.
❑Drücken Sie die Taste 0.
3. Bauen Sie die Fettfilter ein.
Wechsel des Aktivkohlefilters:
❑Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör).
❑Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Einbauen:
1. Bauen Sie die Fettfilter aus
(siehe Aus- und Einbauen der Metall-
Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fenster-
putzmittel verwenden.
❑Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoff-
oberflächen:
❑Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑Keine trockenen Tücher verwenden.
❑Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑Keine Scheuermittel verwenden.
Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netz-
steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
2. Drücken Sie die Lampenabdeckung an
den beiden Laschen leicht zusammen
und nehmen Sie die Lampenabdeckung
nach unten ab.
3. Tauschen Sie die Lampe aus
(handelsübliche Leuchtstofflampe
max. 11 Watt, Sockel G 23).
Achtung: Steckfassung.
4. Setzen Sie die Lampenabdeckung
wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.

9
Störungen
Wenn in der Anzeige ein #oder ã
erscheint:
❑Siehe Abschnitt „Filter und Wartung”.
Wenn sich die Dunstabzugshaube nicht
bedienen lässt:
❑Für ca. 1 Minute die Dunstabzugshaube
durch Ziehen des Netzsteckers bzw.
Ausschalten der Sicherung stromlos
machen.
Danach neu einschalten.
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
Einstellung der Sättigungsanzeige
Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanweisung).
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.

10
Montageanweisung:
Wichtige Hinweise
Über Gas-Kochstellen ist die Montage
der Dunstabzugshaube bei einem
Mindestabstand von 650 mm – Abb. 1 –
nur zulässig, wenn folgende Nennwärme-
belastungen (Hs) nicht überschritten
werden:
❑Gas-Herde
Belastung einer Kochstelle max. 03,0 kW
Belastung aller Kochstellen max. 08,3 kW
Belastung des Backofens max. 03,9 kW
❑Gas-Kochmulden
Belastung einer Kochstelle max. 03,9 kW
Belastung aller Kochstellen max. 11,3 kW
❑Gas-Glaskeramikkochfeld
Die Angaben über Nennwärme-
belastung gelten nicht für geschlossene
Gas-Glaskeramikkochfelder.
Unbedingt die Angaben des Kochfeld-
Herstellers beachten.
❑Herde für feste Brennstoffe
Es gelten sinngemäß die maximalen
Nennwärmebelastungen und der
Mindestabstand wie bei Gas-Herden.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver-
träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube wird als Abluft-
oder Umluftausführung hergestellt.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstab-
zugshaube: 550 mm, Abb. 1.
Zusätzliche Hinweise bei Gas-Koch-
geräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.

11
Vor der Montage
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen-
wand ins Freie geleitet.
DDie Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Ent-
lüftung von Aufstellungsräumen von Feuer-
stätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vor-
schriften (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen Schorn-
steinfegermeisters einzuholen.
DBei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie gegenseiti-
ge Verriegelung o. ä., die Verbrennungsluft
nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Abluftbetrieb
120
150
120
150
16
250
90
750
1100
400
850
910

12
Vor der Montage
Anschluss Abluftrohr l150 mm:
❑Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr l120 mm:
❑Reduzierstutzen an den Luftstutzen
schrauben und daran das Abluftrohr
befestigen
150
16
250
90
750
1100
400
850
910
Optimale Leistung der Dunstabzugs-
haube:
❑Kurzes, glattes Abluftrohr.
❑Möglichst wenig Rohrbögen.
❑Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
❑Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l120 mm ca. 113 cm2
l150 mm ca. 177 cm2
❑Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Umluftbetrieb
(Wenn keine Möglichkeit für Abluftbetrieb
vorhanden ist)
❑Die durch einen zusätzlichen Aktivkohle-
filter gereinigte Luft wird wieder in den
Raum zurückgeführt.

13
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt über der Kaminverblendung, an der
Decke anbringen.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlußleitung: 1,30 m.
Bei Austausch des Netzkabels muss der
Rohrstutzen demontiert werden
(2 Schrauben lösen).
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Vorbereiten der Decke
❑Die Decke muss eben und waagerecht
sein.
❑Für festen Halt der Dübel ist zu sorgen.
Die beiliegenden Dübel sind für Beton
und Naturstein geeignet.
Bei anderen Deckenmaterialien müssen
dafür geeignete Befestigungsmittel
verwendet werden.
Vor der Montage
Gewicht in kg:
Abluft Umluft
39,037,0
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Umstellen:
❑Die Dunstabzugshaube muss
angeschlossen und ausgeschaltet sein.
1. Taste 0drücken und halten.
2. Während die Anzeige {leuchtet
zusätzlich die Taste drücken, bis
die Anzeige ã/#leuchtet. Danach die
Taste loslassen.
Abluftbetrieb in Umluftbetrieb:
❑Die Anzeige ãerlischt nach kurzer Zeit.
Die elektronische Steuerung ist auf
Umluftbetrieb eingestellt.
Umluftbetrieb in Abluftbetrieb:
❑Die Anzeige #erlischt nach kurzer Zeit.
Die elektronische Steuerung ist auf
Abluftbetrieb eingestellt.
Umstellen Abluft – Umluftbetrieb
❑Werkseitig wurde die elektronische
Steuerung auf die von Ihnen gekaufte
Ausführung der Dunstabzugshaube
eingestellt.
❑Sollte eine Umstellung der Betriebsart
notwendig sein, muss auch die
elektronische Steuerung umgestellt
werden.

14
Einbauen
Die Dunstabzugshaube ist zur Montage
an die Küchendecke oder eine stabile
abgehängte Decke vorgesehen.
Gewicht der Dunstabzugshaube:
Siehe Technische Daten.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei Gas-
Kochstellen achten.
1. An der Decke den Mittelpunkt der
Dunstabzugshaube anzeichnen.
2. Mit Hilfe der Schablone Positionen für
die Schrauben an der Decke
anzeichnen.
3. 4 Löcher l8 mm bohren und Dübel
deckenbündig eindrücken.
4. Traggestell mit 8 Schrauben
zusammenschrauben.
Gesamtlänge des Traggestells für die
serienmäßig beiliegenden Kaminverblen-
dungen: 565 mm. Bei Sonderlängen der
Kaminverblendungen kann die Länge des
Traggestells im Raster von 20 mm verstellt
werden (mind. 425 mm bis max. 725 mm
bei Abluftausführung, mind. 505 mm bis
max 725 mm bei Umluftausführung).
5. Traggestell an die Decke schrauben.
❑Das Traggestell ist auf einer Seite mit
«FRONT» gekennzeichnet.
Auf dieser Seite befinden sich nach
der Montage die Schalter der Dunst-
abzugshaube.
6. Zwei Sechskantschrauben in die
Gewindelöcher an der Dunstabzugs-
haube von unten ganz eindrehen.
Die Gewindemuttern von oben bis auf
ca. 4 mm eindrehen.
7. Dunstabzugshaube anheben, mit den
zwei Gewindemuttern in den
Schlüssellöchern einhängen und zur
Sicherung 2 Sechskantschrauben in die
Rundlöcher an den gegenüberliegenden
Ecken von oben einstecken
565
310
200
346,4
175

15
Einbauen
8. Dunstabzugshaube mit dem Traggestell
fest verschrauben (4 Schrauben).
Beim Einbau der Dunstabzugshaube
für Umluftbetrieb.
❑Vor dem Montieren der Kamin-
verblendungen die beiliegenden
Dichtstreifen um die Luftschlitze an den
Kaminverblendungen kleben.
❑Ist die Dunstabzugshaube nicht richtig
ausgerichtet, so kann sie nach Lockern
der 4 Deckenschrauben innerhalb der
Langlöcher verdreht werden.
Anschließend die Schrauben wieder fest
andrehen.
09. Rohrverbindung herstellen.
10. Elektrische Verbindung herstellen.
11. Schutzfolie an den beiden Kaminver-
blendungen abziehen.
Vermeiden Sie Beschädigungen der
empfindlichen Edelstahloberflächen.
12. Die beiden Teile der Kaminverblendung
unten in die Dunstabzugshaube
einsetzen, oben einschwenken und mit
2 Schrauben seitlich an das Traggestell
schrauben.
ca. 4 mm
1.
2.
1.
2.
3.

16
Appliance description
Instructions for use:
Operating modes
Operating modes
Exhaust-air mode:
❑The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑The grease filter absorbs the solid
particles in the kitchen vapours.
❑The kitchen is kept almost free of grease
and odours.
DWhen the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-
intake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The activated carbon filter is an
optional accessory that can be obtained
from specialist retailers.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑The grease filter absorbs the grease
particles in the kitchen vapours.
❑The activated carbon filter binds the
odorous substances.
Lighting
Light / fan
switches
Filter grille
Chimney
panelling

17
Before using for the first time
Important notes:
❑The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑This extractor hood complies with all
relevant safety regulations.
Repairs should only be carried out by
qualified specialists.
Improperly executed repairs can give
rise to significant hazards for the user.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
!to flames.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / gas cookers
Always use gas hobs in a proper and
safe manner.
Important:
The flames from the gas hob must always
be covered by pots or pans.
The intense heat generated by the gas
flames could cause damage to the
!extractor hood.
❑Before using your new appliance, please
read these Instructions for Use carefully.
They contain important information
concerning your personal safety as well
as on use and care of the appliance.
❑Please keep the operating and
installation instructions in a safe place;
this important documentation may also
be of use to a possible subsequent
owner.
Do not use the appliance if it is
damaged in any way
The appliance is not intended for use
by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
The appliance should only be
connected up to the mains and taken into
use by a qualified specialist.
Dispose of packaging materials
properly (see Installation instructions).
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.

18
Intensive setting:
Maximum power is obtained at the
intensive setting. It is only required for short
intervals.
❑Keep pressing the +button until a ç
appears in the display.
❑If the intensive setting is not cancelled by
hand, the fan will automatically switch
back to step }after 10 minutes.
Fan follow-on:
❑Press the button.
The fan continues to run at step |for 10
minutes, and at the same time a dot
flashes in the display. After this period
the fan switches off automatically.
Lighting:
❑Briefly press the abutton to switch the
light on and off.
❑The light can be switched on at any
time, even though the fan is switched off.
Switching on the light automatically, e.g.
via a timer:
❑Fan and light must be switched off.
Switching on:
Simultaneously press the – and !
buttons.
❑After approx. 3 seconds the light
switches on to acknowledge the setting.
Switching off:
Repeat the process with the light switched
on.
❑After approx. 3 seconds the light
switches off to acknowledge the setting.
Light
Fan OFF Reduce fan speed Fan ON and
increase
speed
Display for
fan setting Fan follow- on
Operating procedure
Acoustic signal:
❑When a button is pressed, this is verified
by an acoustic signal.
Switching off the acoustic signal:
❑Simultaneously press buttons 0and +
until a signal is emitted after approx. 3
seconds.
Switching on the acoustic signal:
❑Repeat the process.
Switching the fan ON
❑Press the + button.
Setting the required fan speed:
❑Press the + button.
The fan speed is increased by one step.
❑Press the – button.
The fan speed is reduced by one step.
Switching the fan OFF:
❑Press the 0button.
The displayed {goes out shortly
afterwards.
Or:
❑Keep pressing the –button until the fan
switches off.
The displayed {goes out shortly
afterwards.
The most effective method of removing
vapours produced during cooking is to:
❑Switch the ventilator ON
as soon as you begin cooking.
❑Switch the ventilator OFF
a few minutes after you have finished
cooking.

19
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.
The filter mats are made from non-
combustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Saturation indicator:
When the grease filters reach saturation
point, an acoustic signal is sounded for 10
seconds after the fan has switched off, and
an #appears in the display. The grease
filters should be cleaned straight away.
Cleaning the metal grease filters:
❑The filters can be cleaned in a
dishwasher. It is however possible that
they will become slightly discoloured.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑When cleaning the filters by hand, soak
them in hot soapy water first of all.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.
Removing and inserting the metal grease
filters:
1. Press the catch on the grease filters
inwards and fold the filters down.
Filters and maintenance
2. Clean the filters.
3. Insert the clean filters back into the
hood.
4. Cancel the #in the display.
❑Press the 0button.

20
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Saturation indicator:
When the activated carbon filter reaches
saturation point, an acoustic signal is
sounded for 10 seconds after the fan has
switched off, and a ãappears in the
display. The activated carbon filter should
be replaced straight away.
Removing the filter:
1. Remove the metal filters.
2. Press the catches at both sides of the
filter inwards and lift the carbon filter
down and out.
Filters and maintenance
3. Engage the catches at both sides.
4. Insert the metal grease filters (see
"Removing and inserting the metal
grease filters").
5. Cancel the ãin the display.
❑Press the 0button.
3. Insert the metal grease filters.
Replacing the activated carbon filter:
❑A replacement filter can be obtained
from any authorized dealer (see optional
accessories).
❑Use original filters only.
By doing so you will obtain maximum
performance from your extractor hood.
Disposing of the old activated carbon
filter:
❑There are no pollutants in the activated
carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.
Inserting the filter:
1. Remove the metal filters
(see "Removing and inserting the metal
grease filters").
2. Insert the activated carbon filter.
