Bosch Tronic 3000T User manual

Ηλεκτρικοί θερμοσίφωνες / Εlectric water heaters
Tronic 3000 T
ES 030-1 0 WIV-B, ES 050-1 0 WIV-B, ES 080-1 0 WIV-B, ES 100-1 0 WIV-B
Tronic 3000 T
ES 080-1 1 WIV-B DUO R, ES 100-1 1 WIV-B DUO R, ES 150-1 1 WIV-B DUO R,
ES 080-1 1 WIV-B DUO L, ES 100-1 1 WIV-B DUO L, ES 150-1 1 WIV-B DUO L
GR - Οδηγίες Εγκατάστασης
EN - Installation Instructions

ac
b
Tip Volu-
me
[l]
D
[mm]
B
[mm]
C
[mm]
ES 030-1 0 WIV-B 30 360
ES 050-1 0 WIV-B 50 440
ES 080-1 0 WIV-B 80 440
ES 100-1 0 WIV-B 100 400
ES 080-1 1 WIV-B DUO R 80 440 360 182
ES 100-1 1 WIV-B DUO R 100 440 480 182
ES 150-1 1 WIV-B DUO R 150 440 480 182
ES 080-1 1 WIV-B DUO L 80 440 360 182
ES 100-1 1 WIV-B DUO L 100 440 480 182
ES 150-1 1 WIV-B DUO L 150 440 480 182
Liter
lt (Λίτρα)
A±5
[mm]
60 277
80 407
100 552
120 702

GR Ηλεκτρικοί θερμοσίφωνες | 3
Αγαπητοί πελάτες,
Η ομάδα BOSCH σας συγχαίρει για την αγορά σας. Ελπίζουμε η συσκευή που μόλις
αποκτήσατε να προσφέρει περισσότερη άνεση στο σπίτι σας.
Αυτό το εγχειρίδιο με την τεχνική περιγραφή και τις οδηγίες χρήσης καταρτίστηκε με
σκοπό να σας βοηθήσει να εξοικειωθείτε με το προϊόν και τις σωστές συνθήκες
εγκατάστασης και χρήσης. Οι οδηγίες αυτές προορίζονται επίσης για χρήση από
εξειδικευμένο τεχνικό προσωπικό, το οποίο θα εκτελέσει την αρχική εγκατάσταση καθώς
επίσης θα αποσυναρμολογήσει και θα επισκευάσει τη συσκευή σε περίπτωση βλάβης.
Η τήρηση των οδηγιών που περιέχονται στο παρόν εγχειρίδιο είναι προς όφελος του
αγοραστή και συνιστούν έναν από τους όρους της εγγύησης που περιγράφονται στην
κάρτα εγγύησης.
O ηλεκτρικός θερμοσίφωνας πληρεί τις απαιτήσεις των προτύπων EN 60335-1 και EN
60335-2-21.
Περιεχόμενα
I. Προβλεπόμενη χρήση ............................................4
II. Τεχνικές παράμετροι .............................................4
III. Περιγραφή και αρχή λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
IV. Τοποθέτηση και ενεργοποίηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1. Τοποθέτηση. .................................................5
2. Σύνδεση θερμοσίφωνα στο δίκτυο σωληνώσεων . . . . . . . . . . . . . . . . . . . . . . 5
3. Σύνδεση θερμοσίφωνα στο ηλεκτρικό δίκτυο (εικ. 3) . . . . . . . . . . . . . . . . . . 7
V. Ανόδιο μαγνησίου για αντιδιαβρωτική προστασία (για θερμοσίφωνες με
δεξαμενές νερού επικαλυμμένες με υαλοκεραμική επένδυση) . . . . . . . . . . . . . 7
VI. Λειτουργία. ....................................................8
1. Ενεργοποίηση ................................................8
2. Θερμοσίφωνες με ηλεκτρομηχανικό σύστημα ελέγχου. . . . . . . . . . . . . . . . . . 8
3. Προστασία βάσει της θερμοκρασίας (ισχύει για όλα τα μοντέλα) . . . . . . . . . 8

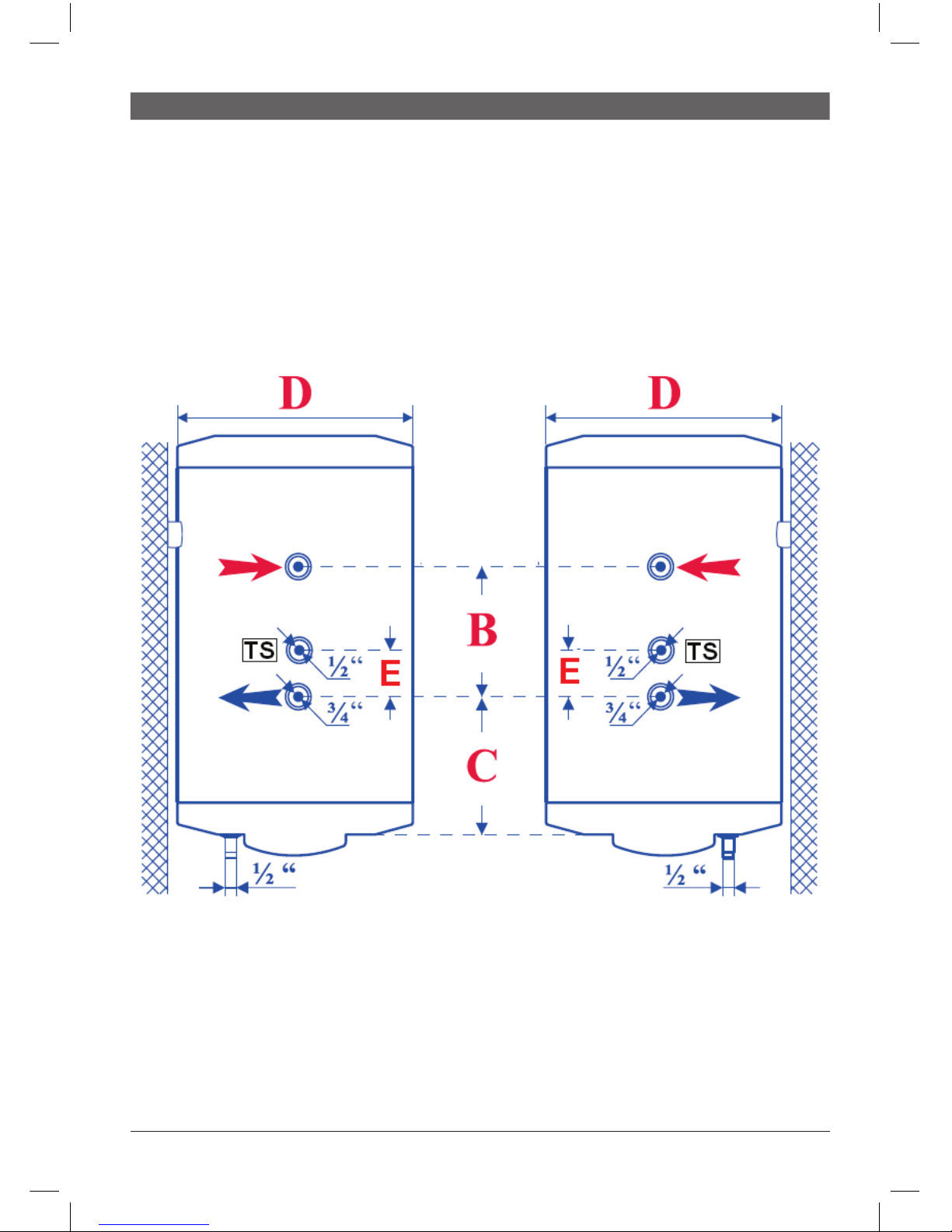

VII. Μοντέλα εξοπλισμένα με εναλλάκτη θερμότητας (σερπαντίνα) -
Εικ.1d και πίνακας 2 .............................................9
Τοποθέτηση: ...................................................9
VIII. Σημαντικοί κανόνες ..............................................9
IX. Περιοδική συντήρηση ...........................................10
Οδηγίες για την προστασία του περιβάλλοντος . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4 | Ηλεκτρικοί θερμοσίφωνες GR
I. Προβλεπόμενη χρήση
Η συσκευή προορίζεται για να προμηθεύ-
ει ζεστό νερό χρήσης σε οικιακό εξοπλι-
σμό μέσω ενός συστήματος σωληνώσεων
που λειτουργεί σε πίεση κάτω από 7 atm.
(0,7 Mpa).
Η συσκευή προορίζεται για λειτουργία σε
κλειστούς, θερμαινόμενους χώρους και
όχι για λειτουργία με συνεχή παροχή
μέσω ενός ρυθμισμένου συστήματος.
II. Τεχνικές παράμετροι
1. Ονομαστικός όγκος V, σε λίτρα - βλ. πι-
νακίδα τύπου συσκευής
2. Ονομαστική τάση - βλ. πινακίδα τύπου
συσκευής
3. Ονομαστική κατανάλωση ισχύος - βλ.
πινακίδα τύπου συσκευής
4. Ονομαστική πίεση - βλ. πινακίδα τύπου
συσκευής
5. Τύπος θερμοσίφωνα - θερμοσίφωνας
(μπόιλερ) κλειστού τύπου, με θερμο-
μόνωση
6. Εσωτερική επένδυση - για μοντέλα:
GC: υαλοκεραμική, SS: από ανοξείδω-
το χάλυβα και EV: εμαγιέ
7. Θερμοκρασία νερού μετά την απενερ-
γοποίηση του θερμοστάτη: από 60°С
έως 75°С.
Σημαντικό: Για μοντέλα με ρυθμιζόμενο θερμο-
στάτη, το καθορισμένο εύρος θερμοκρασίας αφο-
ρά τις περιπτώσεις που ο θερμοστάτης έχει ρυθμι-
στεί στη μέγιστη θερμοκρασία θέρμανσης νερού
(βλ. παρακάτω).
III. Περιγραφή και αρχή
λειτουργίας
Η συσκευή αποτελείται από έναν κορμό,
μία φλάντζα στην κάτω πλευρά στους θερ-
μοσίφωνες που προορίζονται για κάθετη
τοποθέτηση, ή στα πλαϊνά στους θερμοσί-
φωνες που προορίζονται για οριζόντια το-
ποθέτηση, πλαστικό κάλυμμα προστασίας
- βαλβίδα αντεπιστροφής ασφαλείας.
1.1 Ο κορμός αποτελείται από ένα δοχείο
από χάλυβα (δοχείο νερού) και περίβλη-
μα (εξωτερικό κέλυφος) με θερμομόνω-
ση τοποθετημένη στο ενδιάμεσο, η οποία
είναι κατασκευασμένη από οικολογικό,
καθαρό αφρό πολυουρεθάνης υψηλής
πυκνότητας, δύο σωλήνες με σπείρωμα G
½ ‘’ για την τροφοδοσία κρύου νερού (οι
οποίοι επισημαίνονται με έναν μπλε δα-
κτύλιο), και ένα σωλήνα εξόδου ζεστού
νερού χρήσης (ο οποίος επισημαίνεται με
έναν κόκκινο δακτύλιο).
Διατίθενται δύο τύποι εσωτερικού δοχεί-
ου, ανάλογα με το μοντέλο:
Δοχεία από χάλυβα με προστασία από δι-
άβρωση μέσω ειδικής υαλοκεραμικής
επένδυσης
Δοχεία από ανοξείδωτο χάλυβα
Οι κάθετοι θερμοσίφωνες μπορούν να
εξοπλιστούν και με μία ενσωματωμένη
μονάδα ανταλλαγής θερμότητας (σερπα-
ντίνα μπόιλερ). Η είσοδος και η έξοδος
της σερπαντίνας μπόιλερ βρίσκονται στα
πλαϊνά και αντιστοιχούν σε σωλήνες με
σπείρωμα G ¾ ‘’.
1.2 Η φλάντζα είναι εξοπλισμένη με ηλε-
κτρικό θερμαντήρα και θερμοστάτη. Οι
θερμοσίφωνες με υαλοκεραμική επένδυ-
ση διαθέτουν ένα προστατευτικό ανόδιο
μαγνησίου.
Ο ηλεκτρικός θερμαντήρας χρησιμοποιεί-
ται για τη θέρμανση του νερού μέσα στο
δοχείο και ελέγχεται από το θερμοστάτη,
ο οποίος φροντίζει αυτόματα για να διατη-
ρείται σταθερή η ρυθμισμένη
θερμοκρασία.
Ο θερμοστάτης είναι εφοδιασμένος με
μια ενσωματωμένη προστασία υπερθέρ-
μανσης, η οποία κλείνει την τροφοδοσία
τάσης προς το θερμαντήρα, σε περίπτωση
που η θερμοκρασία του νερού υπερβεί τα
επιτρεπόμενα όρια. Σε περίπτωση δυσλει-
τουργίας της διάταξης αυτής, επικοινωνή-
στε με ένα τμήμα σέρβις.
1.3 Η βαλβίδα αντεπιστροφής ασφαλείας
αποτρέπει την πλήρη εκκένωση της συ-

GR Ηλεκτρικοί θερμοσίφωνες | 5
σκευής σε περίπτωση διακοπής της παρο-
χής κρύου νερού. Η βαλβίδα προστατεύει
από αύξηση της πίεσης πάνω από τις επι-
τρεπόμενες τιμές κατά τη διάρκεια της
θέρμανσης (! Η πίεση αυξάνει μετά από
αύξηση της θερμοκρασίας), γεγονός που
επιτυγχάνεται με εκτόνωση της υπερβολι-
κής πίεσης μέσα από το στόμιο εκροής.
ΠΡΟΣΟΧΗ! Η βαλβίδα αντεπιστρο-
φής ασφαλείας δεν μπορεί να προ-
στατεύσει τη συσκευή σε περίπτωση
που η πίεση της κεντρικής παροχής
νερού υπερβαίνει την αποδεκτή πίε-
ση που έχει οριστεί για τη συσκευή.
IV. Τοποθέτηση και
ενεργοποίηση
ΠΡΟΣΟΧΗ! Όλες οι τεχνικές και ηλε-
κτρικές εργασίες εγκατάστασης πρέ-
πει να εκτελούνται από εξειδικευμέ-
νους τεχνικούς.
1. Τοποθέτηση.
Συνιστούμε την τοποθέτηση της συσκευ-
ής κοντά στα σημεία λήψης ζεστού νερού
χρήσης, προκειμένου να μειωθούν οι
απώλειες θερμότητας κατά τη μεταφορά.
Σε περίπτωση τοποθέτησης της συσκευής
στο μπάνιο, το σημείο θα πρέπει να επιλε-
γεί κατάλληλα ώστε να αποτρέπεται το
ενδεχόμενο πιτσιλίσματος της συσκευής
από την κεφαλή ντους ή το τηλέφωνο
ντους με σπιράλ.

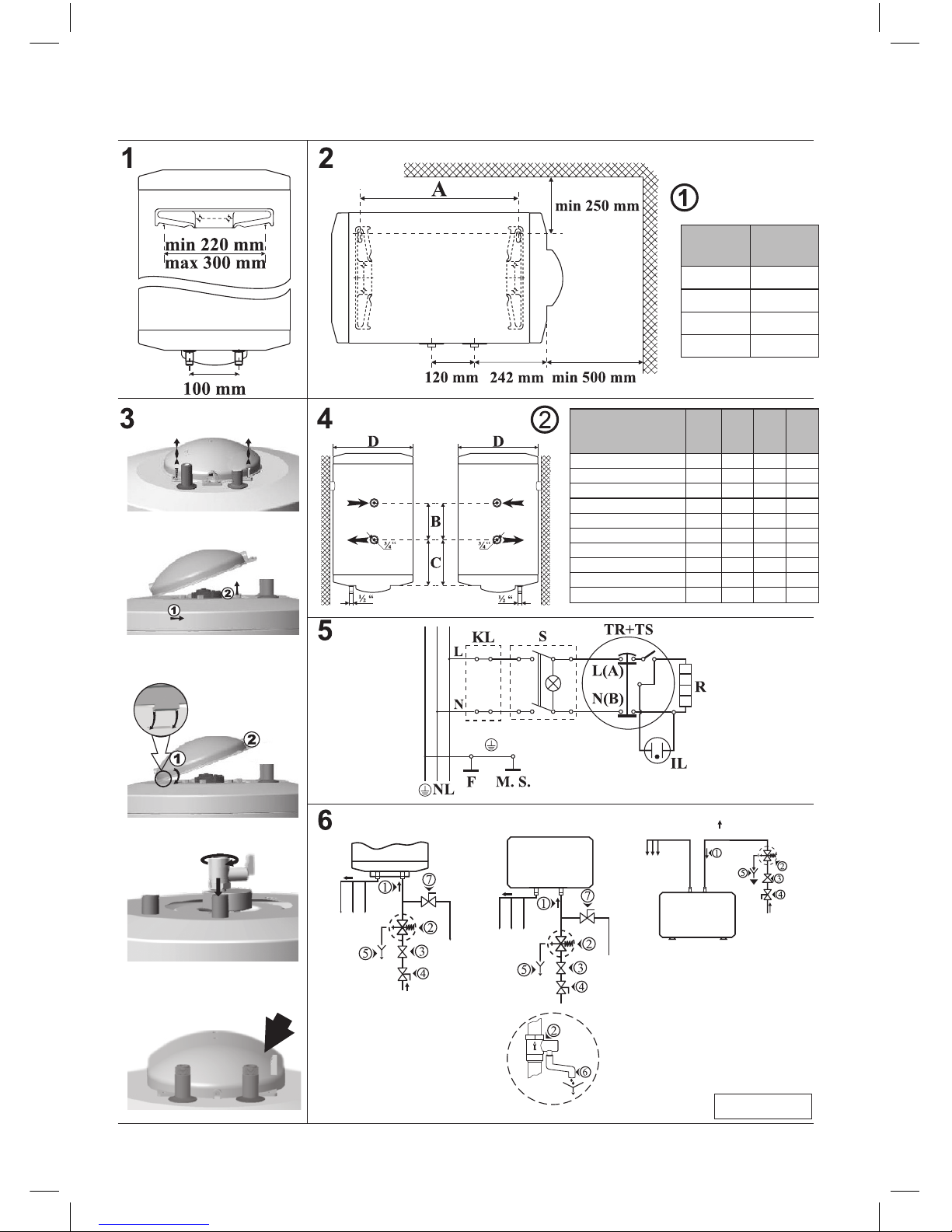

Η συσκευή στερεώνεται στον τοίχο με
τους συγκρατητήρες που είναι συνδεδε-
μένοι με τον κορμό της μονάδας (αν οι
συγκρατητήρες δεν είναι συνδεδεμένοι
με τον κορμό της μονάδας θα πρέπει να
στερεωθούν στο σημείο τοποθέτησης με
τους συνοδευτικούς πείρους). Για να στε-
ρεωθεί σταθερά η συσκευή στον τοίχο
χρησιμοποιούνται δύο άγκιστρα (με διά-
μετρο τουλάχ. 10 mm), τα οποία δεν περι-
λαμβάνονται στο σετ συναρμολόγησης. Οι
συγκρατητήρες που προορίζονται για θερ-
μοσίφωνες κάθετης τοποθέτησης είναι
γενικής χρήσης και επιτρέπουν απόσταση
μεταξύ των αγκίστρων από 220 έως 300
mm (εικ. 1a). Για θερμοσίφωνες που προ-
ορίζονται για οριζόντια τοποθέτηση, οι
αποστάσεις ανάμεσα στα άγκιστρα ποικίλ-
λουν για τα διάφορα μοντέλα και καθορί-
ζονται στον πίνακα 1, εικ. 1c. Για θερμοσί-
φωνες επιδαπέδιας τοποθέτησης
ανατρέξτε στον πίνακα 1, εικ. 1b.
ΠΡΟΣΟΧΗ! Για την αποφυγή τραυμα-
τισμών του χρήστη ή τρίτων σε περί-
πτωση δυσλειτουργιών του συστήμα-
τος παροχής ζεστού νερού χρήσης, η
συσκευή πρέπει να τοποθετείται σε
χώρους με υδρομόνωση δαπέδου και
υδραυλικό σύστημα αποχέτευσης. Σε
καμία περίπτωση μην τοποθετείτε μη
υδατοστεγή αντικείμενα κάτω από τη
συσκευή. Σε περίπτωση τοποθέτησης
της συσκευής σε χώρο χωρίς υδρομό-
νωση δαπέδου, θα πρέπει να εγκατα-
στήσετε έναν προστατευτικό αποχε-
τευτικό σωλήνα κάτω από αυτήν.
Σημείωση: Ο προστατευτικός σωλήνας
δεν περιλαμβάνεται στο σετ, ως εκ τού-
του θα πρέπει να τον επιλέξει ο
πελάτης.
2. Σύνδεση θερμοσίφωνα στο δί-
κτυο σωληνώσεων.
Εικ. 4: a) - για κάθετη εγκατάσταση b) -
για οριζόντια εγκατάσταση c) - για επιδα-
πέδια εγκατάσταση
Όπου: 1 - Σωλήνας εισαγωγής 2 - Βαλβίδα
ασφαλείας 3 - Βαλβίδα εκτόνωσης (για πί-
εση κεντρικής παροχής νερού > 0,7 MPa)
4 - Βαλβίδα διακοπής 5 - Σιφώνι συνδεδε-
μένο με το αποχετευτικό δίκτυο 6 – Λάστι-
χο 7 - Βάνα εκκένωσης νερού.
Κατά τη σύνδεση του θερμοσίφωνα στην
κεντρική παροχή νερού θα πρέπει να λά-

6 | Ηλεκτρικοί θερμοσίφωνες GR
βετε υπόψη τις χρωματικές επισημάνσεις
ή τους σχετικούς δακτυλίους πάνω στους
σωλήνες: μπλε για το κρύο / εισερχόμενο
νερό και κόκκινο για το ζεστό / εξερχόμε-
νο νερό.
Η τοποθέτηση της βαλβίδας αντεπιστρο-
φής ασφαλείας που παραδίδεται μαζί με
το θερμοσίφωνα είναι υποχρεωτική. Η
βαλβίδα αντεπιστροφής ασφαλείας πρέ-
πει να τοποθετηθεί στο σωλήνα παροχής
κρύου νερού, σύμφωνα με την κατεύθυν-
ση του βέλους που είναι χαραγμένο στον
κορμό της. Μεταξύ της βαλβίδας αντεπι-
στροφής ασφαλείας και του θερμοσίφωνα
δεν πρέπει να τοποθετηθούν επιπλέον
στρόφιγγες.
ΠΡΟΣΟΧΗ! Η παρουσία άλλων ή πα-
λιών βαλβίδων αντεπιστροφής ασφα-
λείας ενδέχεται να οδηγήσει σε βλά-
βη της συσκευής και ως εκ τούτου
πρέπει να αφαιρεθούν.
ΠΡΟΣΟΧΗ! Η σύνδεση της βαλβίδας
ασφαλείας σε σπειρώματα μακρύτε-
ρα από 10 mm δεν επιτρέπεται, γιατί
υπάρχει κίνδυνος καταστροφής της
βαλβίδας, γεγονός που θα έθετε τη
συσκευή σας σε κίνδυνο.
ΠΡΟΣΟΧΗ! Για μπόιλερ κάθετης το-
ποθέτησης, η βαλβίδα ασφαλείας
πρέπει να συνδεθεί στο σωλήνα εισα-
γωγής αφού αφαιρεθεί το πλαστικό
κάλυμμα προστασίας της συσκευής.
Μετά τη συναρμολόγηση θα πρέπει
να τοποθετηθεί στη θέση που δείχνει
η εικ. 2.
Η πλήρωση του θερμοσίφωνα με νερό επι-
τυγχάνεται με άνοιγμα της στρόφιγγας κρύ-
ου νερού του δικτύου σωλήνων παροχής
νερού και άνοιγμα της στρόφιγγας ζεστού
νερού χρήσης της μπαταρίας. Μετά την
ολοκλήρωση της πλήρωσης, πρέπει να ξεκι-
νήσει μία σταθερή παροχή νερού από την
μπαταρία. Τώρα μπορείτε πλέον να κλείσε-
τε τη στρόφιγγα ζεστού νερού χρήσης.
Αν χρειαστεί να αδειάσετε το θερμοσίφω-
να, πρέπει πρώτα να τον αποσυνδέσετε από
την τροφοδοσία τάσης. Πρώτα πρέπει να
διακοπεί η παροχή νερού από το κεντρικό
δίκτυο και να ανοιχθεί η βάνα ζεστού νερού
χρήσης της μπαταρίας. Η βάνα νερού7 (εικ.
4a και 4 b) πρέπει να ανοιχθεί για να απο-
στραγγιστεί το νερό από τη δεξαμενή νε-
ρού. Αν η σωλήνωση δε διαθέτει τέτοια
βάνα, το νερό μπορεί να αποστραγγιστεί ως
εξής:
- Μοντέλα εξοπλισμένα με βαλβίδα ασφα-
λείας με μοχλό: Μπορείτε να αποστραγγίσε-
τε το νερό από το θερμοσίφωνα σηκώνο-
ντας το μοχλό της βαλβίδας αντεπιστροφής
ασφαλείας. Το νερό θα εκρεύσει από το
στόμιο εκροής της βαλβίδας ασφαλείας
αντεπιστροφής
- Μοντέλα εξοπλισμένα με βαλβίδα ασφα-
λείας χωρίς μοχλό: Μπορείτε να αποστραγ-
γίσετε το νερό απευθείας από το σωλήνα
εισαγωγής της δεξαμενής νερού, αφότου
τον αποσυνδέσετε από την κεντρική παρο-
χή νερού
Σε περίπτωση αφαίρεσης της φλάντζας, η
εκροή αρκετών λίτρων νερού, τα οποία πα-
ρέμεναν στη δεξαμενή νερού, είναι φυσιο-
λογική. Θα πρέπει να ληφθούν κατάλληλα
μέτρα για να προληφθούν τυχόν βλάβες
κατά την εκροή νερού κατά τη διάρκεια της
αποστράγγισης.
Σε περίπτωση που η πίεση στις σωληνώσεις
της κεντρικής παροχής νερού υπερβαίνει
την πίεση που καθορίζεται για τη συσκευή
(όπως αναφέρεται στην ενότητα II καθώς
και στην πινακίδα τύπου της συσκευής), εν-
δεχομένως χρειαστεί να εγκαταστήσετε μία
βαλβίδας εκτόνωσης πίεσης. Διαφορετικά
δε διασφαλίζεται η σωστή λειτουργία του
θερμοσίφωνα. Ο κατασκευαστής δεν ανα-
λαμβάνει καμία ευθύνη για προβλήματα
που οφείλονται σε ακατάλληλη χρήση της
συσκευής.

GR Ηλεκτρικοί θερμοσίφωνες | 7
3. Σύνδεση θερμοσίφωνα στο
ηλεκτρικό δίκτυο (εικ. 3)
Επεξηγήσεις για την εικ. 3: TS - θερμικός
διακόπτης, TR - ρυθμιστής θέρμανσης, S
- διακόπτης (αφορά τα μοντέλα που δια-
θέτουν διακόπτη), R - θερμαντήρας, IL -
φωτεινός ενδείκτης, F - φλάντζα , M.S. -
μεταλλικό κάλυμμα , AT - δοκίμιο ανοδίου
(αφορά τα μοντέλα που διαθέτουν δοκί-
μιο) , KL - πίνακας ακροδεκτών , AP - προ-
στατευτικό ανόδιο
ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι η συ-
σκευή είναι γεμάτη νερό πριν συνδέ-
σετε την κεντρική παροχή ισχύος.
3.1. Τα μοντέλα με καλώδιο ισχύος με βύ-
σμα συνδέονται με εισαγωγή του βύσμα-
τος σε μία επαφή. Αποσυνδέονται από την
παροχή ισχύος με τράβηγμα του βύσμα-
τος από την επαφή.
3.2. Μοντέλα χωρίς καλώδιο ισχύος με
βύσμα.
Το μπόιλερ συνδέεται με την παροχή ισχύ-
ος μέσω ενός χαλκοκαλωδίου 3 συρμάτων
3х2,5 mm² σε ένα ξεχωριστό κύκλωμα
ισχύος προστατευμένο από μια ασφάλεια
16A. Αυτό αφορά θερμοσίφωνες των
3000W συμπεριλαμβανομένης της ηλε-
κτρικής χωρητικότητας.
Για θερμοσίφωνες ισχύος 4000 W, αυτή η
σύνδεση με το ηλεκτρικό σύστημα επιτυγ-
χάνεται μέσω ενός τριπύρηνου χαλκοκα-
λωδίου 3x4 mm² σε ένα ξεχωριστό κύ-
κλωμα, προστατευμένο με διάταξη
προστασίας 20A.
Το ηλεκτρικό κύκλωμα που τροφοδοτεί τη
συσκευή πρέπει να διαθέτει μια ενσωμα-
τωμένη συσκευή που διασφαλίζει το δια-
χωρισμό όλων των τερματικών πόλων
κάτω από συνθήκες υπέρτασης κατηγορί-
ας III.
Για να συνδέσετε το καλώδιο παροχής
ρεύματος στο μπόιλερ, αφαιρέστε το πλα-
στικό κάλυμμα (εικ. 2 a, b, c, d - σύμφωνα
με το δικό σας μοντέλο).
Συνδέστε τα καλώδια ισχύος σύμφωνα με
τις σημάνσεις στα τερματικά, ως εξής:
- το καλώδιο φάσης με τη σήμανση A, A1,
L ή L1
- το ουδέτερο με το N (B ή B1 ή N1)
Το καλώδιο ασφαλείας πρέπει υποχρεωτι-
κά να συνδεθεί με τη βιδωτή σύνδεση που
είναι μαρκαρισμένη με . Μετά την
εγκατάσταση, ξανατοποθετήστε το πλα-
στικό κάλυμμα στη θέση του!
Σημείωση: Για μοντέλα με εξωτερικά ρυθμιζόμενο
θερμοστάτη (απεικόνιση στην εικ. 2c), αποσυναρ-
μολογήστε τη λαβή πριν τοποθετήσετε το κάλυμ-
μα πιέζοντάς την από την εσωτερική πλευρά έως
ότου αποσυνδεθεί από το πλαστικό κάλυμμα. Ξα-
νατοποθετήστε το πλαστικό κάλυμμα, στη συνέ-
χεια βάλτε τη λαβή στη θέση της και πιέστε την για
να ασφαλίσει με ένα χαρακτηριστικό ήχο.
V. Ανόδιο μαγνησίου για αντι-
διαβρωτική προστασία (για
θερμοσίφωνες με δοχεία
νερού επικαλυμμένα με υα-
λοκεραμική επένδυση)
Το ανόδιο μαγνησίου προστατεύει την εσω-
τερική επιφάνεια της δεξαμενής νερού από
διάβρωση.
Το ανόδιο έχει διάρκεια ζωής έως πέντε
έτη. Το στοιχείο ανοδίου υπόκειται σε φυσι-
ολογική φθορά και γι’ αυτό χρειάζεται περι-
οδική αντικατάσταση.
Εν όψει μίας μακράς διαρκείας και απαλ-
λαγμένης από ατυχήματα χρήσης του θερ-
μοσίφωνά σας, ο κατασκευαστής συνιστά τη
διενέργεια τακτικών επιθεωρήσεων της κα-
τάστασης του ανοδίου μαγνησίου από εξει-
δικευμένο τεχνικό και την αντικατάστασή
του εφόσον κρίνεται απαραίτητο, κάτι που
μπορεί να γίνεται στο πλαίσιο της προληπτι-
κής συντήρησης της συσκευής.
Σε περίπτωση που απαιτούνται αντικατα-
στάσεις, επικοινωνήστε με τα εξουσιοδοτη-
μένα τμήματα σέρβις!

8 | Ηλεκτρικοί θερμοσίφωνες GR
VI. Λειτουργία
1. Ενεργοποίηση:
Πριν θέσετε τη συσκευή σε λειτουργία για
πρώτη φορά, βεβαιωθείτε ότι το δοχείο
έχει συνδεθεί σωστά στο δίκτυο παροχής
ισχύος και είναι γεμάτο με νερό.
Η συσκευή ενεργοποιείται από ένα διακό-
πτη που είναι ενσωματωμένος στην εγκατά-
σταση και περιγράφεται στην παράγραφο
3.2 της ενότητας IV, ή με τη σύνδεση του
βύσματος στην ηλεκτρική επαφή (αν διατί-
θεται προέκταση καλωδίου με βύσμα).
2. Θερμοσίφωνες με ηλεκτρομηχανικό
σύστημα ελέγχου
Εικ. 2 όπου:
1 - Πλήκτρο ανθεκτικό στην υγρασία για
ενεργοποίηση/απενεργοποίηση του θερμα-
ντήρα (για μοντέλα που διαθέτουν
διακόπτη)
2 -Φωτεινός ενδείκτης 3 - Μοχλός ρυθμι-
στή (μόνο για μοντέλα με ρυθμιζόμενο
θερμοστάτη)
4 - Πλήκτρο που δείχνει την κατάσταση του
προστατευτικού ανοδίου μαγνησίου (μόνο
για μοντέλα με αυτή τη λειτουργία
ελέγχου)
5 - Φωτεινός ενδείκτης που δείχνει την κα-
τάσταση (λειτουργία) του προστατευτικού
ανοδίου (μόνο για μοντέλα με αυτή τη λει-
τουργία ελέγχου)
- Αν ο θερμοσίφωνας διαθέτει ενσωματω-
μένο διακόπτη, πρέπει να τον ανοίξετε.
Ηλεκτρικός διακόπτης με ένα κουμπί:
0 - κλειστός διακόπτης
I - ανοιχτός διακόπτης
Το κουμπί είναι αναμμένο, όταν ο διακό-
πτης είναι ανοιχτός.
Η λυχνία ελέγχου στον πίνακα υποδεικνύει
την κατάσταση (τον τρόπο λειτουργίας)
στην οποία είναι ρυθμισμένη η συσκευή:
Είναι αναμμένη, όταν το νερό θερμαίνεται,
και σβήνει όταν επιτευχθεί το επίπεδο θερ-
μοκρασίας νερού που έχει οριστεί από το
θερμοστάτη.
3. Προστασία βάσει της θερμοκρασίας
(ισχύει για όλα τα μοντέλα).
Η συσκευή είναι εξοπλισμένη με ένα ειδικό
εξάρτημα (θερμικός αποζεύκτης) για προ-
στασία του νερού από υπερθέρμανση, το
οποίο αποσυνδέει το θερμαντήρα από το
ηλεκτρικό δίκτυο, όταν επιτευχθούν υπερ-
βολικά υψηλές θερμοκρασίες. Ο αποζεύ-
κτης πρέπει να επαναφέρεται στην αρχική
του κατάσταση μετά την αποκατάσταση του
προβλήματος που πυροδότησε την αρχική
ενεργοποίησή του.
Σε περίπτωση ενεργοποίησης αυτής της αυ-
τόματης προστασίας θα πρέπει να απευθυν-
θείτε σε ένα εξουσιοδοτημένο τμήμα σέρ-
βις για την αποκατάσταση του
προβλήματος.
VII. Μοντέλα εξοπλισμένα με
εναλλάκτη θερμότητας
(σερπαντίνα) - Εικ.1d και
πίνακας 2
Οι θερμοσίφωνες αυτού του τύπου καθι-
στούν δυνατή την εξοικονόμηση ενέρ-
γειας κατά τις περιόδους θέρμανσης
στη διάρκεια του έτους. Αυτό επιτυγχά-
νεται με τον ενσωματωμένο εναλλάκτη
θερμότητας (σερπαντίνα μπόιλερ). Με
τη βοήθειά του, οι θερμοσίφωνες έχουν
τη δυνατότητα να θερμαίνουν νερό χω-
ρίς να καταναλώνουν ρεύμα, χρησιμο-
ποιώντας την τοπική ή κεντρική θέρμαν-
ση νερού. Μέγιστη θερμοκρασία του
φορέα θερμότητας: 80°C.
Οι θερμοσίφωνες με εναλλάκτη θερμότη-
τας διαθέτουν τρεις δυνατότητες θέρ-
μανσης νερού:

GR Ηλεκτρικοί θερμοσίφωνες | 9
1. Μέσω ενός ηλεκτρικού θερμαντικού
στοιχείου
2. Μέσω εναλλάκτη θερμότητας /σερπα-
ντίνας μπόιλερ
3. Συνδυασμένη θέρμανση - μέσω σερπα-
ντίνας μπόιλερ και ηλεκτρικού θερμα-
ντικού στοιχείου
Τοποθέτηση:
Επιπρόσθετα στις οδηγίες τοποθέτησης
που αναφέρονται παραπάνω, και ειδικά
για τα τελευταία μοντέλα, ενδεχομένως
χρειαστεί η σύνδεση του εναλλάκτη θερ-
μότητας με την εγκατάσταση θέρμανσης.
Κατά τις συνδέσεις αυτές πρέπει να λαμ-
βάνονται υπόψη οι κατευθύνσεις που δεί-
χνουν τα βέλη στην εικ. 1d.
Συνιστούμε να εγκαταστήσετε βάνες στα
σημεία εισόδου και εξόδου του εναλλά-
κτη θερμότητας. Διακόπτοντας τη ροή του
ζεστού νερού μέσου μέσω της κάτω βά-
νας μπορείτε να αποφύγετε την άσκοπη
κυκλοφορία του ζεστού νερού κατά τη δι-
άρκεια των περιόδων που χρησιμοποιείται
μόνο η ηλεκτρική αντίσταση.
Μετά την αποσυναρμολόγηση του θερμο-
σίφωνά σας που είναι εξοπλισμένος με
εναλλάκτη θερμότητας θα πρέπει να κλεί-
σετε και τις δύο βάνες.
VIII. Σημαντικοί κανόνες
- Η εγκατάσταση του θερμοσίφωνα επιτρέ-
πεται μόνο σε χώρους με κανονική ανθεκτι-
κότητα στην πυρκαγιά.
- Μην ενεργοποιείτε το θερμοσίφωνα χωρίς
να βεβαιωθείτε ότι είναι γεμάτος με νερό.
- Η σύνδεση του θερμοσίφωνα με το κεντρι-
κό δίκτυο υδροδότησης και ηλεκτροδότη-
σης πρέπει να ανατίθεται αποκλειστικά σε
ειδικούς υδραυλικούς και ηλεκτρολόγους.
- Κατά τη σύνδεση του θερμοσίφωνα με το
κεντρικό δίκτυο ηλεκτροδότησης πρέπει να
δίνεται προσοχή στη σύνδεση του αγωγού
ασφαλείας.
- Αν υπάρχει ενδεχόμενο η θερμοκρασία
του χώρου εγκατάστασης να πέσει κάτω
από τους 0°C, θα πρέπει να γίνει αποστράγ-
γιση του θερμοσίφωνα (Ακολουθήστε τη
διαδικασία που περιγράφεται στην ενότητα
IV, υποενότητα 2 «Σύνδεση του θερμοσίφω-
να στο δίκτυο σωληνώσεων».)
- Κατά τη διάρκεια της χρήσης (λειτουργία
θέρμανσης νερού) είναι φυσιολογικό να
στάζει νερό από το στόμιο εκροής της βαλ-
βίδας ασφαλείας αντεπιστροφής. Το στόμιο
αυτό θα πρέπει να παραμένει ανοιχτό στον
εξωτερικό αέρα.
- Προκειμένου να διασφαλίσετε την ασφα-
λή λειτουργία του θερμοσίφωνα, θα πρέπει
σε τακτά χρονικά διαστήματα να καθαρίζετε
τη βαλβίδα αντεπιστροφής ασφαλείας και
να επιθεωρείτε τη σωστή λειτουργία. Η βαλ-
βίδα δεν πρέπει να φράσσεται και στις περι-
οχές με νερό υψηλής περιεκτικότητας σε
ασβέστιο θα πρέπει να καθαρίζεται από τις
έντονες εναποθέσεις αλάτων. Οι παροχές
αυτές δεν καλύπτονται από την εγγύηση.
Απαγορεύεται οποιαδήποτε κατασκευαστι-
κή μετατροπή και μετασκευή του θερμοσί-
φωνα και του ηλεκτρικού κυκλώματος. Αν
διαπιστωθούν τέτοιες μετατροπές ή μετα-
σκευές κατά τη διάρκεια της επιθεώρησης
η εγγύηση της συσκευής ακυρώνεται. Με-
τασκευή και μετατροπή νοείται κάθε αφαί-
ρεση στοιχείου που ενσωματώθηκε στη συ-
σκευή από τον κατασκευαστή, η
εγκατάσταση επιπρόσθετων εξαρτημάτων
στο θερμοσίφωνα και η αντικατάσταση
στοιχείων με άλλα παρόμοια μη εγκεκριμέ-
να από τον κατασκευαστή.
- Οι οδηγίες αυτές ισχύουν και για τους θερ-
μοσίφωνες που είναι εξοπλισμένοι με εναλ-
λάκτη θερμότητας.
- Αν το καλώδιο παροχής ισχύος (στα μοντέ-
λα που διαθέτουν τέτοιο καλώδιο) είναι κα-
τεστραμμένο, πρέπει για λόγους ασφαλείας
να αντικατασταθεί από αντιπρόσωπο του
τμήματος σέρβις ή άτομο ανάλογης
εξειδίκευσης.
- Η συσκευή αυτή δεν προορίζεται για χρή-
ση από άτομα (και παιδιά) με μειωμένες

10 | Ηλεκτρικοί θερμοσίφωνες GR
σωματικές, αισθητηριακές ή νοητικές δεξιό-
τητες, ή ανεπαρκή εμπειρία και γνώση,
εκτός αν επιτηρούνται ή καθοδηγούνται
κατά τη χρήση της συσκευής από άτομο
υπεύθυνο για την ασφάλειά τους.
- Τα παιδιά θα πρέπει να επιτηρούνται για
να διασφαλίζεται ότι δε χρησιμοποιούν τη
συσκευή σαν παιχνίδι.
IX. Περιοδική συντήρηση
Κατά τη φυσιολογική χρήση του θερμοσί-
φωνα υπό την επίδραση υψηλής θερμο-
κρασίας συσσωρεύονται στην επιφάνεια
του θερμαντικού στοιχείου εναποθέσεις
ασβεστίου (άλατα). Οι εναποθέσεις αυτές
δυσχεραίνουν την ανταλλαγή θερμότητας
μεταξύ του θερμαντικού στοιχείου και του
νερού. Η θερμοκρασία στην επιφάνεια
του θερμαντικού στοιχείου αυξάνεται πα-
ράλληλα με την αύξηση της θερμοκρασί-
ας του νερού. Ο θερμοστάτης αρχίζει να
ανάβει και να σβήνει με μεγαλύτερη συ-
χνότητα. Υπάρχει το ενδεχόμενο μιας «πα-
ραπλανητικής» ενεργοποίησης της θερμι-
κής προστασίας. Λόγω αυτών των
γεγονότων, ο κατασκευαστής συνιστά να
υποβάλλετε κάθε δύο χρόνια το θερμοσί-
φωνά σας σε προληπτική συντήρηση από
ένα εξουσιοδοτημένο τμήμα ή κέντρο
σέρβις. Αυτή η προληπτική συντήρηση
πρέπει να περιλαμβάνει τον καθαρισμό
και την επιθεώρηση του προστατευτικού
ανοδίου (για θερμοσίφωνες με υαλοκερα-
μική επένδυση), το οποίο θα πρέπει να
αντικαθίσταται από καινούριο, εφόσον
κρίνεται αναγκαίο. Κάθε προληπτική συ-
ντήρηση σύμφωνα με τις παραπάνω υπο-
δείξεις πρέπει να καταγράφεται στη κάρ-
τα εγγύησης της συσκευής, πρέπει να
αναφέρει την ημερομηνία διεξαγωγής της
προληπτικής συντήρησης, το όνομα του
συντηρητή και να επικυρώνεται με την
υπογραφή του.
Σε περίπτωση που κάποιο από τα προανα-
φερθέντα κριτήρια δεν πληρούται, ενδέ-
χεται να απωλέσετε το δικαίωμα δωρεάν
συντήρησης του θερμοσίφωνα σας.
Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕ ΦΕΡΕΙ ΚΑΜΙΑ ΕΥ-
ΘΥΝΗ ΓΙΑ ΣΥΝΕΠΕΙΕΣ ΠΟΥ ΟΦΕΙΛΟΝΤΑΙ
ΣΕ ΠΛΗΜΜΕΛΗ ΤΗΡΗΣΗ ΤΩΝ ΟΔΗΓΙΩΝ,
ΠΟΥ ΑΝΑΦΕΡΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ
ΕΓΓΡΑΦΟ.
Οδηγίες για την προστασία
του περιβάλλοντος
Οι παλιές ηλεκτρικές συσκευές πε-
ριέχουν πολύτιμα υλικά και ως εκ
τούτου δεν πρέπει να απορρίπτο-
νται μαζί με τα κοινά οικιακά απορ-
ρίμματα. Θα θέλαμε να σας παρα-
κινήσουμε να συμβάλετε κι εσείς
ενεργά στην προστασία των φυσι-
κών πόρων και του περιβάλλοντος
παραδίδοντας την παλιά σας συ-
σκευή στα εξουσιοδοτημένα ση-
μεία συλλογής (εφόσον
υπάρχουν).

GR Ηλεκτρικοί θερμοσίφωνες | 11
Εικόνα 1

12 | Εlectric water heater EN
Dear Clients,
The BOSCH team would like to congratulate you on your new purchase. We hope that
your new appliance shall bring more comfort to your home.
This technical description and instructions manual was prepared in order to acquaint
you with the product and the conditions of proper installation and use. These instruc-
tions were also intended for use by qualified technicians, who shall perform the initi-
al installation, or disassembly and repairs in the event of a breakdown.
The observance of the instructions contained herein is in the interest of the buyer
and represents one of the warranty conditions, outlined in the warranty card.
The electric water heater complies with the requirements of EN 60335-1, EN
60335-2-21.
Table of Contents
I. Intended use .................................................13
II. Technical parameters ...........................................13
III. Description and principle of work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
IV. Mounting and switching on ......................................14
1. Mounting ..................................................14
2. Water heater connection to the pipe network . . . . . . . . . . . . . . . . . . . . . . 14
3. Water heater connection to the electrical network (Fig. 3) . . . . . . . . . . . . 15
V. Rust protection magnesium anode (for water heaters with water
tanks covered by glass-ceramics coating) . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
VI. Operation ....................................................16
1. Switch on ..................................................16
2. Water heaters with electromechanical control . . . . . . . . . . . . . . . . . . . . . . 16
3. Protection according to the temperature (valid for all models) . . . . . . . . . 17
VII. Models equipped with a heat exchanger (serpentine tube)
Fig.1d and Table 2.. ............................................17
Mounting: ....................................................17
VIII. Important rules ................................................17
IX. Periodic maintenance ............................................18
Instructions for protecting the environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

EN Εlectric water heater | 13
I. Intended use
The appliance is intended to supply hot wa-
ter to household sites equipped with a pip-
ing system working at pressure below 7
atm. (0,7 Mpa).
The appliance is intended for work in
closed, heated premises and is not intend-
ed to work in a constant flow through
regime.
II. Technical parameters
1. Nominal volume V, liters - see the ap-
pliance’s rating plate
2. Nominal voltage - see the appliance’s
rating plate
3. Nominal power consumption - see the
appliance’s rating plate
4. Nominal pressure - see the appliance’s
rating plate
5. Water heater type - closed type accu-
mulating water heater, with thermal
insulation
6. Inner coating - for models: GC-glass-
ceramics; SS-stainless steel; EV -
email
7. Water temperature after turning off of
the thermostat: from 60°С to 75°С.
Important: For models with a regulated thermo-
stat, the specified temperature range refers to
the cases when the thermostat is set at maximum
water heating temperature (see below).
III. Description and principle
of work
The appliance consists of a body, flange
at the bottom side /for water heaters in-
tended for vertical mounting/ or at the
sides /for water heaters intended for
horizontal mounting/, protective plastic
panel safety-return valve.
1.1 The body consists of a steel reservoir
(water tank) and housing (outer shell)
with thermal insulation placed in-be-
tween made of ecologically clean high
density polyurethane foam, and two
pipes with thread G ½ ‘’ for cold water
supply (marked by a blue ring) and hot
water outlet pipe (marked by a red ring).
The inner tank may be of two types de-
pending on the model:
Made of steel protected form corrosion
by a special glass-ceramics coating
Made of stainless steel
The vertical water heaters may be outfit-
ted with a built in heat exchange unit
(boiler tube). The boiler tube’s entrance
and exit are located at the sides and rep-
resent pipes with thread G ¾ ‘’.
1.2 The flange is outfitted with: electric
heater and thermostat. The water heat-
ers with glass-ceramics coating are out-
fitted with a magnesium protector.
The electric heater is used for heating
the water in the tank and is managed by
the thermostat, which automatically
maintains the set temperature.
The thermostat has a built in overheating
safety device, which switches of power
to the heater when the water tempera-
ture reaches excessive values. In the
event this device is tripped, please con-
sult a service station.
1.3 The safety-return valve prevents the
appliance’s complete emptying in the
event the cold water supply is interrupt-
ed. The valve protects the appliance
from pressure increases higher than the
allowed value during heating (! pressure
increases upon an increase of tempera-
ture), via release of excess pressure dur-
ing the drainage opening.
ATTENTION! The safety-return valve
cannot protect the appliance in the
event of water mains pressure in ex-
cess of the acceptable pressure stat-
ed for the appliance.

14 | Εlectric water heater EN
IV. Mounting and switching on
ATTENTION! Qualified technicians
must perform all technical and elec-
trical assembly works.
1. Mounting
We recommend the mounting of the de-
vice at close proximity to locations where
hot water is used, in order to reduce heat
losses during transportation. In the event
the device is mounted in a bathroom, the
selected location must exclude the pos-
sibility of water spray contact from the
showerhead or portable showerhead
attachment.
The appliance is affixed to a wall via the
mounting brackets attached to the unit’s
body (if the brackets are not attached to
the unit’s body, they must be affixed in
place via the provided bolts). Two hooks
are used for suspending the appliance
(min. Ø 10 mm) set firmly in the wall (not
included in the mounting set). The mount-
ing bracket’s construction designed for
water heaters intended for vertical
mounting is universal and allows a dis-
tance between the hooks of 220 to 310
mm (fig. 1a). For water heaters intended
for horizontal mounting, the distances be-
tween the hooks vary for the different
models and are specified in the table 1 to
Fig. 1c. For water heaters intended for
floor installation - table 1 to Fig. 1b.
ATTENTION! In order to prevent inju-
ry to user and third persons in the
event of faults in the system for pro-
viding hot water, the appliance must
be mounted in premises outfitted
with floor hydro insulation and
plumbing drainage. Don’t place ob-
jects, which are not waterproof un-
der the appliance under any circum-
stances. In the event of mounting the
appliance in premises not outfitted
with floor hydro insulation, a protec-
tive tub with a plumbing drainage
must be placed under the appliance.
Notice: the set does not include a pro-
tective tub and the user must select the
same.
2. Water heater connection to the
pipe network.
Fig. 4: a) - for vertical; b) - for horizontal
installation; c) - for floor installation
Where: 1 - Inlet pipe; 2 - Safety valve; 3 -
reducing valve (for water main pressure
> 0,7 MPa); 4 - Stop valve; 5 - Funnel con-
nected to the sewer network; 6 – Hose; 7
- Drain water tap.
Upon connecting the water heater to the
water mains you must consider the in-
dicative color markings /rings/ affixed to
the pipes: blue for cold /incoming/ wa-
ter, red for hot /outgoing/ water.
The mounting of the safety return-valve
supplied with the water heater is obliga-
tory. The safety return-valve must be
mounted on the cold water supply pipe,
in observance of the direction arrow
stamped on its body, indicating the in-
coming water’s direction. Additional
stopcocks must not be mounted be-
tween the safety return-valve and the
water heater.

EN Εlectric water heater | 15
ATTENTION! The presence of other /
old/ safety return-valves may lead to
a breakdown of your appliance and
they must be removed.
ATTENTION! The attaching of the
safety return-valve to threads longer
than 10 mm is not allowed, other-
wise this may damage the valve and
poses danger for your appliance.
ATTENTION! With boilers for vertical
assembly, the safety valve has to be
connected to the ingoing pipe with
the safety plastic panel of the appli-
ance being taken off. After it has
been assembled it should be in posi-
tion as shown on Fig. 2.
Opening the cold-water stopcock of the
water supply piping network and opening
the hot-water stopcock of the water-mixing
faucet carries out the filling of the water
heater with water. After the filling is com-
plete, a constant stream of water must be-
gin to flow from the water-mixing faucet.
Now you can close the hot water
stopcock.
In the event you must empty the water
heater, first you must cut off its power sup-
ply. The inflow of water from the water
mains must first be terminated and the hot
water tap of the mixing-faucet must be
opened. The water tap 7 (fig 4a and 4 b)
must be opened to drain the water from
water tank. If there is no such tap build in
the pipe line, than the water can be drain as
follow:
- Models equipped with safety valve
with lever - You can drain the water from
the water heater by lifting the safety return-
valve’s lever. Water will drain from the safe-
ty return-valve’s drainage opening
- Models equipped with safety valve
without lever - water can be drain directly
from inlet pipe of water tank after when you
disconnect it from water main
In the event of removing the flange, the dis-
charge of several liters of water, which re-
main in the water tank, is normal. Measures
must be undertaken to prevent damage
from discharging water during draining.
In the event that the water mains piping,
pressure exceeds the pressure stated on
the appliance (outlined here above in s. II
and on the appliance’s rating plate), it shall
be necessary to mount a pressure-reducing
valve; otherwise the water heater shall not
function correctly. The Manufacturer does
not assume any liability for problems aris-
ing out of the appliance’s improper use.
3. Water heater connection to the
electrical network (Fig. 3)
Explanations to Fig. 3: TS - thermal
switch; TR - thermal regulator, S - switch
(for models that have one), R - heater,
IL - light indicator, F - flange; M.S. - metal
cover, АТ - anode tester (only for models
that have one), KL - luster terminal, AP -
anode protector;
ATTENTION! Make sure the appliance
is full of water prior to switching on
the electrical mains power.
3.1. Models with power cord with a plug
are connected by inserting the plug into
a contact. They are switched off the
power supply by drawing the plug out of
the contact.
3.2. Models without power cord with a
plug.
The boiler is connected to the power
supply by means of a power 3-wire cop-
per cable 3х2.5 sq.mm to a separate
power circuit protected by a 16A cutout.
This concerns water heaters with 3000W
inclusive electric power capacity.

16 | Εlectric water heater EN
For water heaters with electric power
4000 W, this connection to the electric
system is done by means of a three core
copper cable 3x4 sq.mm. to a separate
circuit circle, protected by a 20A safety
device.
The electrical circuit supplying the appli-
ance must have an in-built device ensur-
ing the splitting of all terminal poles un-
der conditions of super-voltage of
category III.
To install the power supply wire to the
boiler, remove the plastic cover (Fig.2 a,
b, c, d - according to the purchased
model).
Connect the power wires in compliance
with the marks on the terminals, as
follows:
- the phase - to mark A, A1, L or L1;
- the neutral - to N (B or B1 or N1)
The safety wire must be obligatory con-
nected to the screw joint marked with
. After the installation, put the plas-
tic cover back in its place!
Note: For models with externally adjustable ther-
mostat (shown on Fig. 2c), dismount the handle
before mounting the cover by pressing it from
the internal side till it gets detached from the
plastic cover. Mount the plastic cover again, af-
terwards set the handle on its place by pressing
it to click in.
V. Rust protection magnesium
anode (for water heaters
with water tanks covered by
glass-ceramics coating)
The magnesium anode protects the wa-
ter tank’s inner surface from corrosion.
The anode’s term of use is up to five
years. The anode element is an element
undergoing wear and tear and is subject
to periodic replacement.
In view of the long-term and accident
free use of your water heater, the manu-
facturer recommends periodic inspec-
tions of the magnesium anode’s condi-
tion by a qualified technician and
replacement whenever required, and
this could be performed during the ap-
pliance’s technical preventive
maintenance.
For replacements, please contact the au-
thorized service stations!
VI. Operation
1. Switch on:
Before switching on the appliance for
first time, make sure that the boiler is
properly connected to the power supply
network and full with water.
The boiler is switched on by a switch in-
tegrated into the installation, described
in item 3.2 of Section IV, or upon con-
necting the plug to the electrical contact
(in the case of an extension cable with
plug).
2. Water heaters with
electromechanical control
Fig. 2 where:
1 - Moisture-proof button for heater
switching (for models with a switch)
2 - Light indicator 3 - Regulator handle
(only for models with adjustable
thermostat)
4 - Button indicating the status of the
magnesium anode protector (only for
models with a tester)
5 - Light indicator showing the status
(operation) of the anode protector (only
for models with a tester).
- When there is in-built in switch in the
water heater, you must switch it on.

EN Εlectric water heater | 17
Electrical switch with one knob:
0 - switched off;
I - switched on;
The knob lit when the switch is on.
The control lamp on the panel indicates
the state (the mode) in which the appli-
ance is placed: it is lit when the water is
being heated and is switched off when
the specified by the thermostat water
temperature level is reached.
3. Protection according to the tempera-
ture (valid for all models).
The appliance is equipped with a special
facility (thermal circuit-breaker) for pro-
tection against over-heating of the water,
which is switching off the heater from
the electricity network, when the tem-
perature reaches too high values. The
facility has to be restored compulsory af-
ter repairing the reason for its starting
up.
In case of activating of this automatic
protection it is necessary to turn to an
authorized service for the reparation of
the problem.
VII. Models equipped with a
heat exchanger
(serpentine tube) Fig.1d
and Table 2.
These water heaters allow energy savings
during the year’s heating season. This is
achieved by the built in heat exchanger
(boiler tube). With its assistance, the
water heaters may heat water without
consuming electricity, by using local or
central water heating. Maximum tem-
perature of the heat carrier: 80°C.
The water heaters equipped with a heat
exchanger offer three possibilities for
water heating:
1. Via an electric heating element
2. Via a heat exchanger /boiler tube/
3. Combined heating - via boiler tube and
electric heating element
Mounting:
In addition to the mounting manner out-
lined above, especially for the latter
models, it shall be required to connect
the heat exchanger to the heating instal-
lation. The connections are to be carried
out in observance of the direction indi-
cated by the arrows on Fig. 1d.
We recommend you mount stopcocks at
the heat exchanger’s entry and exit
points. By stopping the flow of the ther-
mophore via the lower (stopcock) you
shall avoid the unnecessary circulation
of the thermophore during periods of
use only of the electric heating element.
Upon disassembly of you water heater
equipped with a heat exchanger you
must close both stopcocks.
VIII. Important rules
- The water heater must only be mounted in
premises with normal fire resistance.
- Do not switch on the water heater unless
you established it was filled with water.
- Qualified specialists and Electricians must
only perform the connecting of the wa-
ter heater to the water and electric
mains.
- Upon connecting the water heater to the
electric mains care must be taken to
connect the safety lead.
- If the probability exists for the premise’s
temperature to fall below 0°C, the water
heater must be drained (observe the
procedure outlined in section IV, subsec-
tion 2 ‘’Water heater’s piping connec-
tion” )
- During use (water heating mode), the
dripping of water from the safety return-
valve’s drainage opening is normal. The
same must be left open to the atmos-

18 | Εlectric water heater EN
phere.
- In order to secure the water heater’s safe
operation, the safety return-valve must
undergo regular cleaning and inspec-
tions for normal functioning /the valve
must not be obstructed/, and for the re-
gions with highly calcareous water it
must be cleaned from the accumulated
lime scale. This service is not provided
under warranty maintenance.
All alterations and modifications to the wa-
ter heater’s construction and electrical
circuitry are forbidden. If such altera-
tions or modifications are established
during inspection, the appliance’s war-
ranty shall be null and void. Alterations
and modifications shall mean each in-
stances of removal of elements incorpo-
rated by the manufacturer, building in of
additional components into the water
heater, replacement of elements by simi-
lar elements unapproved by the manu-
facturer.
- These instructions shall also apply to wa-
ter heaters equipped with a heat ex-
changer.
- If the power supply cord (of models that
have one) is damaged, it must be re-
placed by a service representative or a
person with similar qualification, to
avoid any risk.
- This appliance is not intended for use by
persons (including children) with re-
duced physical, sensory or mental capa-
bilities, or lack of experience and knowl-
edge, unless they have been given
supervision or instruction concerning
use of the appliance by a person respon-
sible for their safety.
- Children should be supervised to ensure
that they do not play with the appliance.
IX. Periodic maintenance
Under normal use of the heater, under
the influence of high temperature, lime
scale /the so-called lime scale layer/ is
deposited upon the heating element’s
surface. This worsens the heat exchange
between the heating element and water.
The heating element’s surface tempera-
ture increases along /of boiling water/.
The thermoregulator begins to switch on
and off more frequently. A ‘’deceptive”
activation of the thermal protection is
possible. Due to these facts, the manu-
facturer recommends preventive mainte-
nance of your water heater every two
years by an authorized service center or
service base. This protective mainte-
nance must include cleaning and inspec-
tion of the anode protector (for water
heaters with glass-ceramic coating),
which shall be replace with a new one if
need arises. Each preventive mainte-
nance of the said type must be entered
in the appliance’s warranty card and
must outline date of performing the pre-
ventive maintenance, company perform-
ing the preventive maintenance, name of
person performing the preventive main-
tenance, and signature.
Non-fulfilment of the above requirement
may terminate the free of charge mainte-
nance of your boiler.
THE MANUFACTURER DOES NOT BARE
THE RESPONSIBILITY FOR ALL CONSE-
QUENCES CAUSED BY NOT OBEYING
THE INSTRUCTIONS, GIVEN HEREBY.
Instructions for protecting
the environment
Old electric appliances contain
precious materials and thus
should not be thrown together
with the household litter. We
kindly ask you make your active
contribution for protecting the
resources and the environment
by handing over the appliance in
the authorized buy-back stations
(if such exist).

EN Εlectric water heater | 19
Picture 1

Robert Bosch A.E.
Ερχείας 37
GR 194 00 Κορωπί
Τηλ.: 210 5701 410
Fax.: [phone]
[e-mail]
Γραμμή εξυπηρέτησης πελατών: 801 11 26000
Robert Bosch A.E.
Erchias 37
GR 194 00 Koropi
Τel.: 210 5701 410
Fax.: [phone]
[e-mail]
