Boston Acoustics XB2 User manual

Powered Subwoofer Featuring BassTrac®

2
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with drycloth.
7. Do not block any ventilation openings. Install
in
accordance with the manufacturer's instructions.
8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other appara-
tus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has
two blades with one wider than the other.
Agrounding type plug has two blades and a
third grounding prong. The wide blade or the
third prong are provided for your safety. If the
provided plug does not fit into your outlet,
consult an electrician for replacement of the
obsolete outlet.
10. Protect the power cord from being walked on
or pinched particularly at plugs, convenience
receptacles, and the point where they exit
from the apparatus.
11. Only use attachments/accessories specified by
the manufacturer.
12. Unplug this apparatus during lightning storms
or when unused for long periods of time.
13. Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has
been damaged in any way, such as power-sup-
ply cord or plug is damaged, liquid has been
spilled or objects have fallen into the appara-
tus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has
been dropped.
14. Maintain a minimum distance of 50 mm around
the front, rear and sides of the apparatus for
sufficient ventilation. The ventilation should not
be impeded by covering the ventilation open-
ings or placing on or around the apparatus
items such as newspapers, table-cloths, cur-
tains, etc.
15. No naked flame sources, such as lighted
candles, should be placed on the apparatus.
16. The apparatus shall not be exposed to drip-
ping or splashing. No objects filled with liq-
uids, such as vases, shall be placed on the
apparatus.
17. Either the power inlet connector on the rear of
the apparatus or the power plug at the wall
must remain accessible, to be able to discon-
nect power from the apparatus.
18. To completely disconnect this apparatus from
the AC Mains, disconnect the power supply
cord plug from the AC receptacle.
Important Safety Instructions

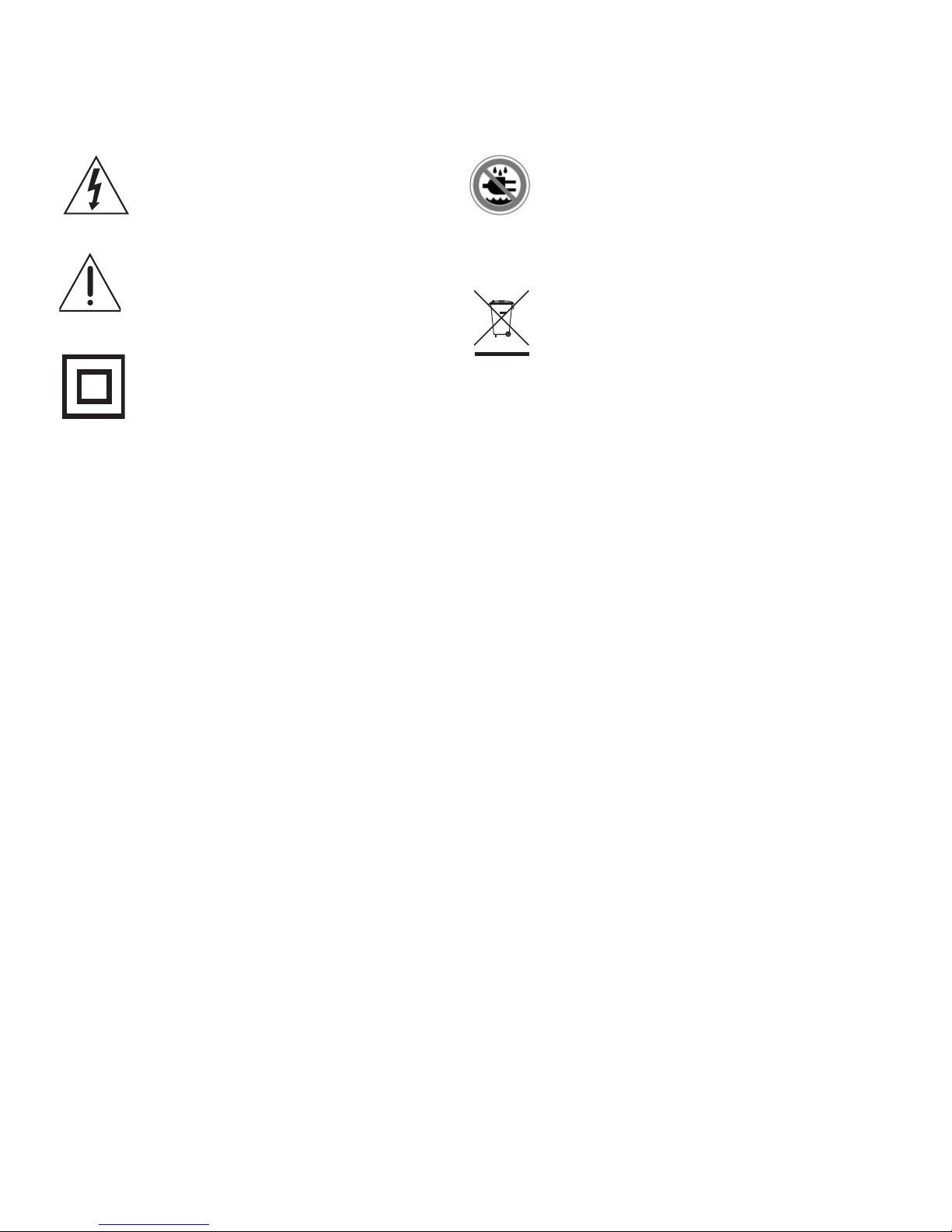

This symbol found on the apparatus
indicates hazards arising from danger-
ous voltages.
This symbol found on the apparatus
indicates the user should read all safety
statements found in the user manual.
This symbol found on the apparatus
indicates double insulation.
Warning! To reduce the risk of fire or electric
shock, do not expose this apparatus to rain or
moisture.
This symbol found on the apparatus indicates
that the apparatus must be placed in a sepa-
rate collection facility for electronic waste and
not disposed of with household waste.

3
Connections
Line level: Use the jack labeled “line level in” with most systems. These inputs accept the line level signal from your
receiver’s subwoofer output. The subwoofer’s circuitry filters out the high frequencies and sends the remaining low
frequencies to the subwoofer power amplifier.
Speaker level: Use these high-level terminals labeled “speaker level in” with receivers that do not have
asubwoofer output. The speaker inputs accept both left and right channel speaker signals from your receiver.
Description
Boston’sXB2 subwoofer delivers the dynamic bass foundation that is essential for lifelike reproduction of movie
soundtracks and music in the home. This attractive, powered subwoofer will complement any stereo or home theater
sound system with its impressive bass output and compact size.
This subwoofer utilizes our rugged Deep Channel®Design (DCD) bass unit designed in Boston’sstate-of-the-art
engineering facility in Peabody,Massachusetts. Everyone is tested as it comes offthe line to be within ±1dB of
the lab reference unit, an incredibly tight tolerance. The amplifier has a built-in variable crossover that makes it
easy to achieve a seamless blend with the front/main speakers, while a 24dB/octave lowpass filter prevents the
subwoofer from being easily localized by ear, increasing placement flexibility. A crossover bypass function is
provided for use with home theater electronics that perform their own bass management.
Because of its strong amplifier and computer-optimized tuning, the XB2 is capable of impressive deep bass and
high output from a remarkably compact enclosure. In addition, it features BassTrac®,aproprietary Boston-
designed circuit that tracks the input signal to the subwoofer and prevents its amplifier from being driven into
audible distortion. The benefit: The bass stays clean and strong at almost any listening level.
Specifications*
Frequency Response (±3dB) 45Hz–200Hz
Subwoofer Amplifier Power 210 watts dynamic power output
FTC Rated Power: 50 watts @ 50 Hz into 4 ohms
at less than 1% THD+N
Subwoofer Crossover 75Hz–200Hz
24dB/octave lowpass
Crossover Bypass Yes
Bass Unit 8" (203mm) DCD
Enclosure Type Ported, Front Firing
Dimensions (HxWxD) 11.69 x 14.6 x 13.2"
(with feet and rear connectors) (297 x 371 x 336mm)
Weight 21 lbs (9.52kg)
*In keeping with our policy of continual product improvements, specifications are subject to change without notice.

4
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac
®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
back of receiver

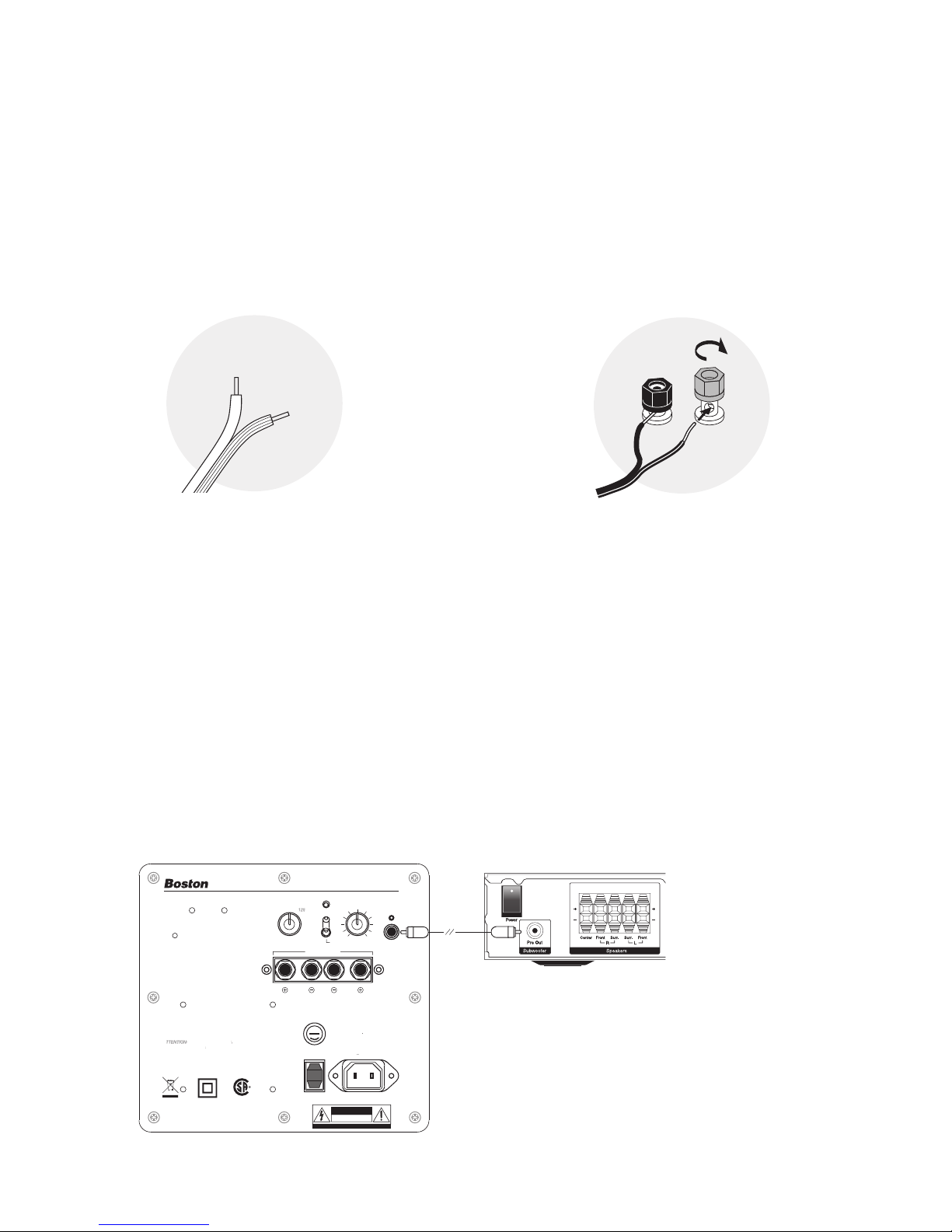

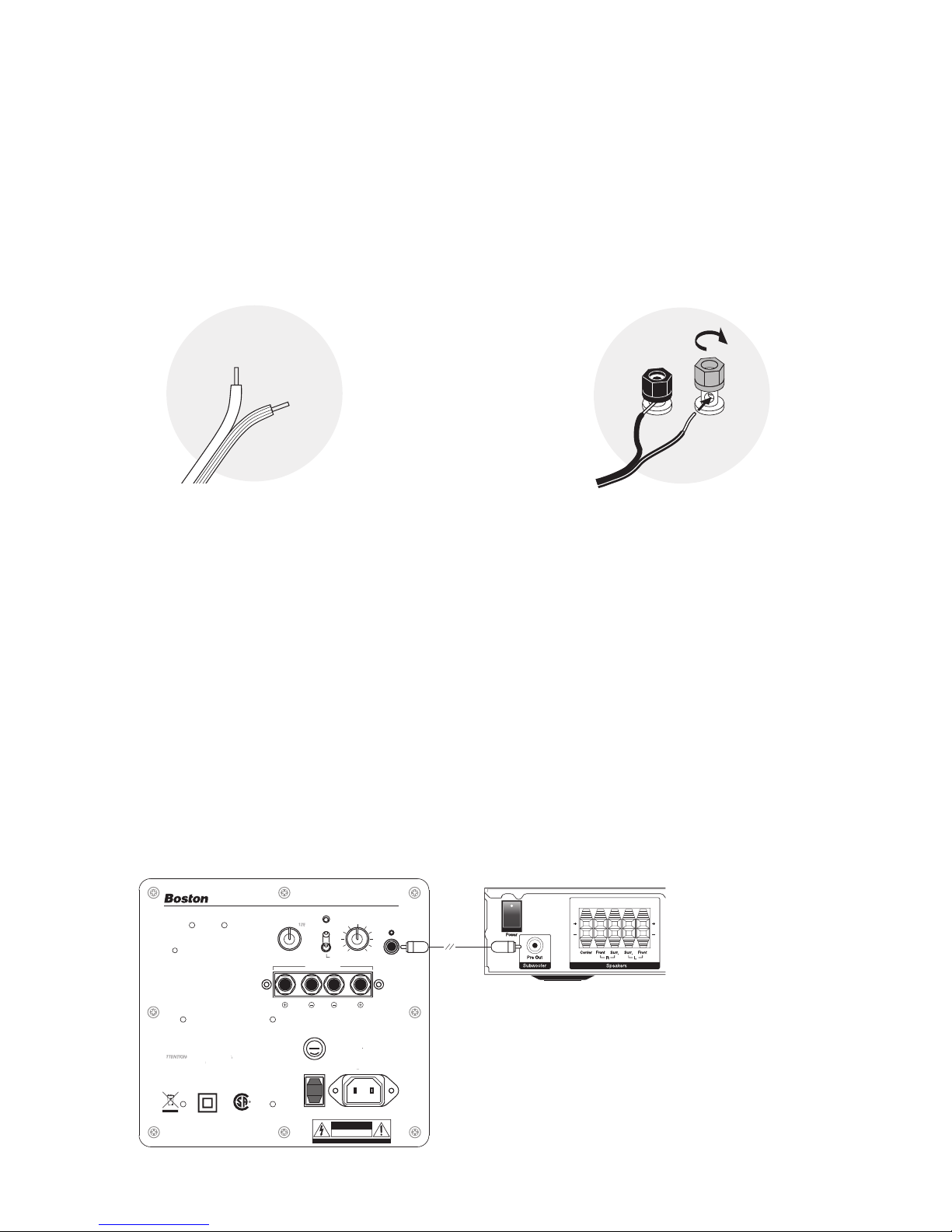

Connecting the Subwoofer to Digital Home Theater Systems
Digital 5.1, 6.1 and 7.1 home theater electronics dedicate one channel (the “.1”) to reproduce the special
low-frequency information (such as explosions and thunder) contained in digitally-encoded soundtracks.
Select ”subwoofer-yes“ from your receiver’s set-up menu. Hooked up this way, the receiver’s amplifier is relieved
of having to reproduce the difficult low bass signals that can drive the receiver into audible distortion.
Use an RCA cable (not included), as shown, to connect your digital receiver’s subwoofer output to the subwoofer.
Set the crossover to the bypass position and connect to “line level in”.
subwoofer out
How to Connect Using the Speaker Terminals
We recommend 18-gauge wire or thicker for runs up to 15 feet (4.5m), and 16-gauge wire or thicker for longer runs.
Separate the first few inches of the wire conductors. Strip off 1⁄2-inch (13mm) of insulation from the ends of each
speaker wire to expose the two conductors and tightly twist the wire strands.
WARNING: To prevent electrical shock hazard, always switch off the amplifier or receiver when making connections
to the speaker.
When making all connections, be sure to connect the +(red) on the speaker to the +(red) on the amplifier, and
the –(black) on the speaker to the –(black) on the amplifier.
IMPORTANT: Typically, one side of the wire is smooth.
Connect this side to the –(black) connection. The
other side has a rib or stripe. Connect this to the +
(red) connection.
Using the five-way binding posts: The binding
posts permit easy connection to banana plugs,
spade lugs, and bare wire. Insert the wire in the
hole and tighten.
–
+

5

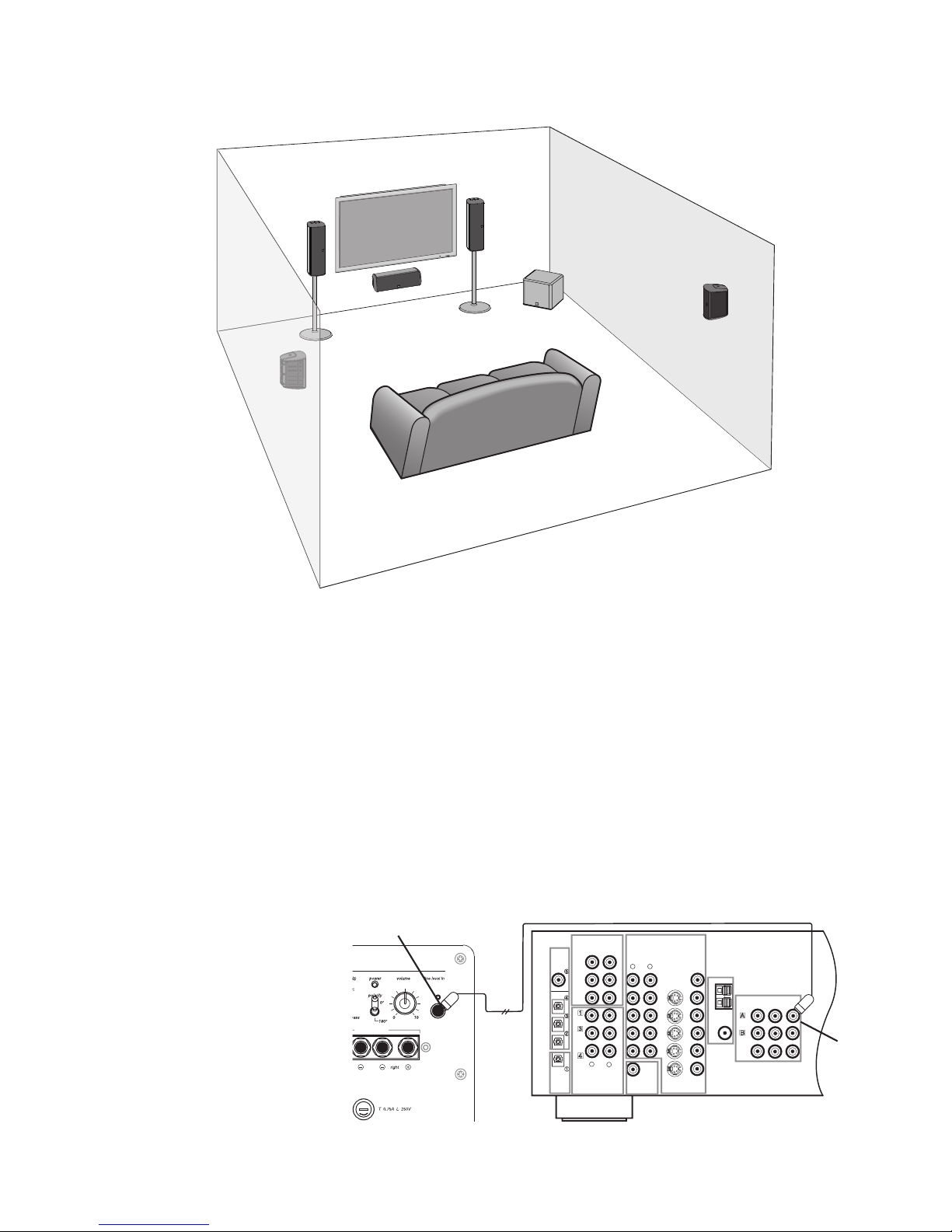

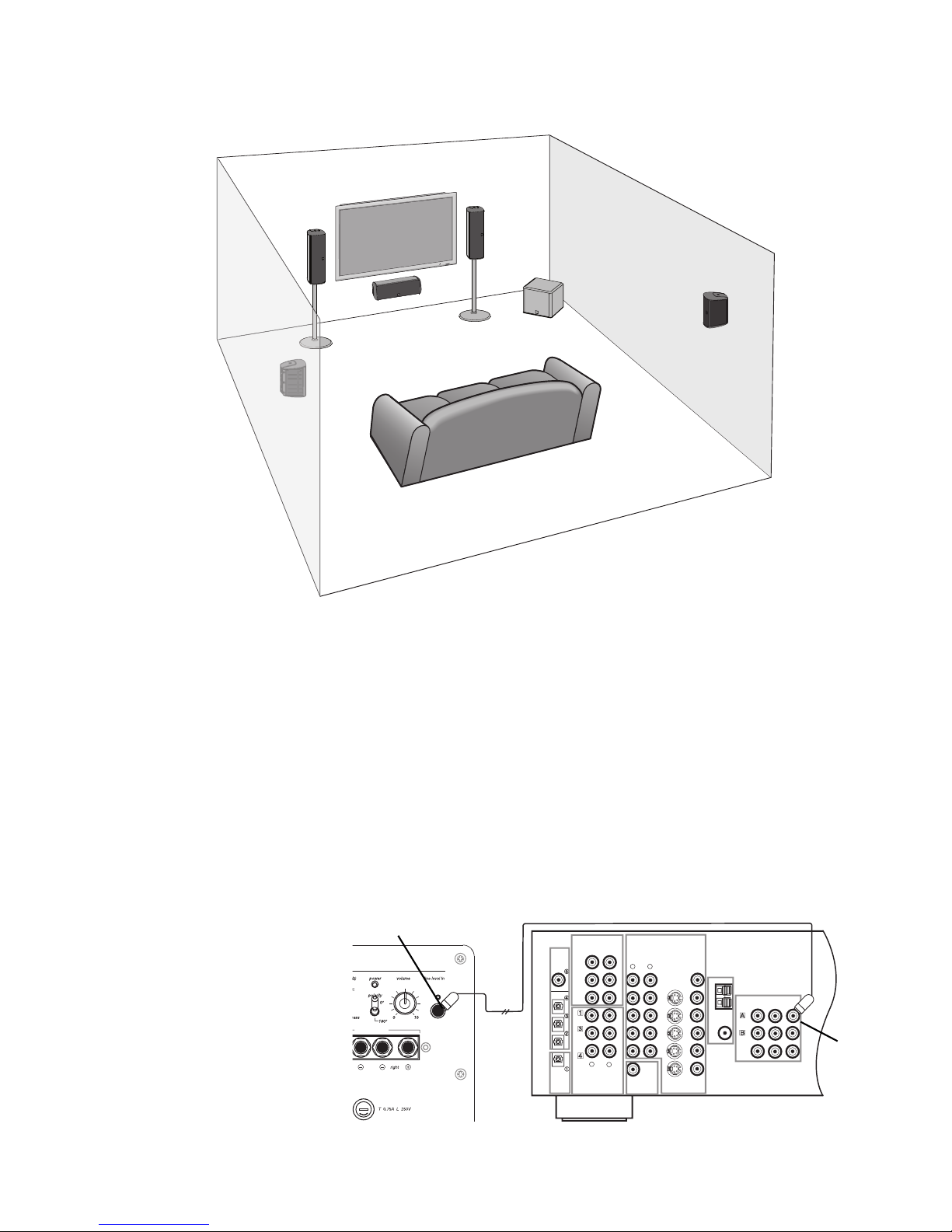

Connecting the Subwoofer to Stereo or Dolby®Pro Logic®
Systems
For stereo or Dolby ProLogic systems, the easiest method is to use speaker wire connections as shown.
When using the speaker wire hookup, the subwoofer’s built-in crossover is engaged. As a starting point, set the
crossover control on the subwoofer at roughly the lower limit of your front/main speakers’ bass response. Fine-
tune the crossover setting by ear for the smoothest blend with your front/main speakers. The best setting of the
crossover control will depend on speaker placement and personal preference.
For stereo or Dolby Pro Logic systems, the easiest method is to use the same speaker wire connections as shown above.
You may also use the “sub out” connection from your receiver to the input on the subwoofer marked use crossover con-
trol. When using speaker wire or the use crossover control input, the subwoofer’s built-in crossover is engaged. As a start-
ing point, set the crossover control on the subwoofer about 10Hz higher than the lower limit of your main speakers’ bass
response. Fine-tune the crossover setting by ear for the smoothest blend with your main speakers. The best setting of the
crossover control will depend on speaker placement and personal preference.
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION: TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS:RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
RL RR
FRONT A
LL
SURROUNDFRONT B CENTER
SPEAKER SYSTEMS
FRONT A OR B, CENTER, SURR, SURR BACK
:MINIMUM 6OHMS
FRONT A AND B : MINIMUM 8 OHMS
Be sureto connect +to
+(red) and –to –(black).
If you do not wish to run RCA cables to your subwoofer, you may use speaker wire to connect the subwoofer in
parallel with your front/main speakers (see diagram below). The subwoofer does not present any additional load
to your receiver.
Select “subwoofer-no” from your receiver’s set-up menu. This sends the subwoofer signal to the front/main left
and right speakers, and thus, to the subwoofer. Consult your receiver’s owner’s manual for more details.
When using the speaker wire hookup, the subwoofer’s built-in crossover is engaged. As a starting point, set the
crossover control on the subwoofer to roughly the lower limit of your front/main speakers’ bass response. Fine-tune
the crossover setting by ear for the smoothest blend with your front/main speakers. The best setting of the
crossover control will depend on speaker placement and personal preference.
back of receiver
left
right
front
speakers
to main speakers

6

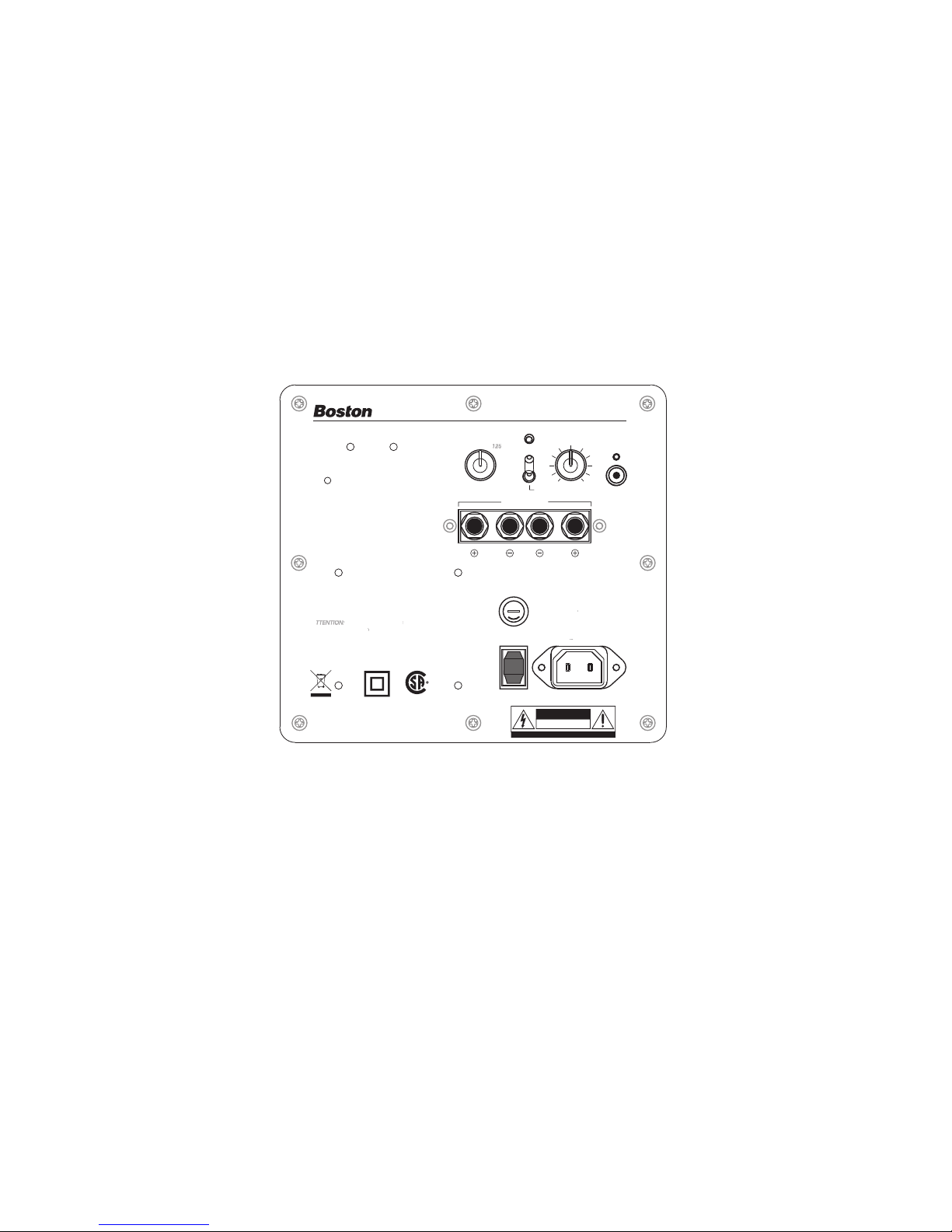

Controls
Crossover (Hz): Adjusts the frequency of the lowpass filter for the subwoofer.
Power off/on: Switches the amplifier on and off. Once switched to the “on” position, the XB2’s auto-on circuitry
turns the subwoofer on when a signal is presented, and turns it off after no signal is detected for several minutes.
Polarity (0° or 180°): Selects regular (0°) or inverted (180°) polarity for the subwoofer. Set this switch to provide
the fullest, most dynamic bass. The effect of phase will be most audible on low-frequency percussion instruments
or music with a continuously repeating bass line.
Volume: Adjusts the sound level of the subwoofer. A typical setting is around 11 o’clock.
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac
®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
Placement
Place the subwoofer next to a wall or in a corner near your front/main speakers. Typically, the sound is best when the
subwoofer is within 15 feet (5m) of the front/main speakers. However,the sharp 24dB/octave crossover roll-off per-
mits placement farther from the front/main speakers if necessary. Since the ear is unable to localize the low
frequencies of the subwoofer, the bass still appears to come from the front/main speakers. In most cases, the
subwoofer may be placed anywhere in the listening room.
The level of bass output from the subwoofer will vary at different positions in a room. When placed near walls, its loud-
ness is emphasized. Corner placement provides the most bass output, while placement near only one wall will provide
somewhat less bass. Placement completely away from walls may produce too little bass. Regardless of how you place
the subwoofer, you can adjust the subwoofer’s level with its rear panel level controls. If you move the
subwoofer, recheck the setting of the polarity switch. Use the setting that yields the louder and moredynamic sound.

7
IMPORTANT: Do not place the subwoofer where there is a chance of contact between the rear panel and drapes
orfurniture.
MENU/ENTER
INPUTSELECT
DOWNUPLEFT/
-
RIGHT/+/EXIT
VOLUME
POWER/STANDBY
Position XB2 in corner
for maximum bass output
If Speaker Wire Connections Cause the Subwoofer to Hum
Certain receivers use speaker grounding circuits that may be incompatible with the speaker level inputs of exter-
nal powered audio products, such as powered subwoofers. When speaker wireis used instead of line level cables,
this incompatibility can result in an audible hum when the receiver is turned off or switched to a different speaker
channel.
If this should happen with your Boston Acoustics subwoofer, you will need to make a ground cable and connect it
to the RCA line input on the subwoofer and any unused RCA line input or output on your receiver (see diagram).
The proper ground cable for this application should consist of two male RCA plugs that have their negative out-
side terminals (or “sleeve”) connected to each other by any length of single conductor copper cable. The inside
positive (or “pin”) terminals should not be wired or removed in either plug.
If you do not wish to make your own
grounding cable, please contact the
Boston Acoustics Customer Service
Department directly (next page) and
we will promptly ship one to you of
suitable length at no charge.
AUDIO
AUDIO
AUDIO
AUDIO
VIDEO
VIDEO
VIDEO
VIDEO
S VIDEO
S VIDEO
V-AUX
V-AUX
IN
IN
VCR
VCR
OUT
OUT
D-TV
D-TV
/CBL
/CBL
DVD
DVD
S VIDEO
S VIDEO
VIDEO
VIDEO
SUB
SUB
WOOFER
WOOFER
MONITOR OUT
MONITOR OUT
OUTPUT
OUTPUT
MONITOR
MONITOR
OUT
OUT
D-TV
D-TV
/CBL
/CBL
DVD
DVD
CD
CD
FM
FM
ANT
ANT
IN
IN
(PLAY)
(PLAY)
MD
MD
/CD-R
/CD-R
OUT
OUT
(REC)
(REC)
75
75
Ω
Ω
UNBAL.
UNBAL.
TUNER
TUNER
COMPONEN T VIDEO
COMPONENT VIDEO
DIGITAL
DIGITAL
OUTPUT
OUTPUT
DIGITAL
DIGITAL
INPUT
INPUT
6 CH INPUT
6 CH INPUT
CD
CD
COAXIAL
COAXIAL
R
R
L
L
R
R
L
L
MAIN
MAIN
SUB
SUB
WOOFER
WOOFER
DVD
DVD
MD/CD-R
MD/CD-R
MD/CD-R
MD/CD-R
OPTICAL
OPTICAL
OPTICAL
OPTICAL
D-TV/CBL
D-TV/CBL
Y
Y
P
P
B
B
/C
/C
B
B
P
P
R
R
/C
/C
R
R
SURROUNDSURROUND
CENTER
CENTER
AM
AM
ANT
ANT
GND
GND
line level in
left
right
speaker level in
speaker level in
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
120V 60Hz 0.75A
~
~
on
off
T 0.75A L 250V
~
V
~
power
CAUTION
T N
single conductor (-) RCA to (-) RCA ground cable
back of receiver
back of subwoofer
RCA jack
use any
available
RCA jack

BassTrac, Boston, Boston Acoustics, Deep Channel are registered trademarks of
Boston Acoustics, Inc. Dolby and Pro Logic are registered trademarks of Dolby
Laboratories Licensing Corporation.
©2006 Boston Acoustics, Inc. All rights reserved.
Specifications subject to change without notice.
300 Jubilee Drive
Peabody, MA 01960 U.S.A.
978.538.5000
bostonacoustics.com 142-002499-0
If Service Seems Necessary
First, contact the dealer from whom you purchased the XB2. If that is not possible, write to:
Customer Service
Boston Acoustics, Inc.
300 Jubilee Drive
Peabody, MA 01960 U.S.A.
Or contact us via e-mail at: [email protected]
We will promptly advise you of what action to take. If it is necessary to return your subwoofer to the factory, please
ship it prepaid. After it has been repaired, we will return it freight prepaid in the U.S. and Canada.
Limited Warranty
For one year from the date of purchase, Boston Acoustics will repair for the original owner any defect in materials
or workmanship that occurs in normal use of the subwoofer, without charge for parts and labor.
Your responsibilities are to use the system according to the instructions supplied, to provide safe and secure trans-
portation to an authorized Boston Acoustics service representative, and to present proof of purchase in the form
of your sales slip when requesting service.
Excluded from this warranty is damage that results from abuse, misuse, accidents, shipping, or repairs or modifi-
cations by anyone other than an authorized Boston Acoustics service representative.
This warranty is void if the serial number has been removed or defaced.
This warranty gives you specific legal rights, and you may also have other rights which varyfrom state to state.

Subwoofer amplificado con BassTrac®

2
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Respete todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No bloquee ninguna de las aberturas de ventilación.
Instálelo
siguiendo las instrucciones del fabricante.
8. No lo instale en las proximidades de fuentes de
calor, tales como radiadores, rejillas de calefacción,
estufas u otros aparatos (incluyendo amplificadores)
que producen calor.
9. No soslaye el propósito de seguridad del enchufe
polarizado
ocon conexión a tierra. Los enchufes
polarizados tienen dos clavijas, una más ancha que
la otra. Los enchufes con conexión a tierra tienen
dos clavijas planas y una tercera de conexión a tier-
ra. La clavija plana ancha o la tercera clavija se pro-
porcionan para mantener su seguridad. Consulte a
un electricista para que reemplace y actualice el
tomacorriente si el enchufe que se incluye no enca-
ja en él.
10.
Proteja el cable para que no pueda pisarse
ni estrangularse, en particular a la altura de los
enchufes, del
tomacorriente y del punto por el que
sale del aparato.
11. Use solamente aditamentos/accesorios especi-
ficados por el fabricante.
12. Desenchufe este aparato cuando haya tormenta
eléctrica o cuando no vaya a utilizarse por largos
períodos de tiempo.
13.
Confíe la reparación a personal técnico cualificado. Es
necesario reparar el aparato si ha sufrido cualquier
tipo de daño; por ejemplo, si se ha dañado el cable
de alimentación o el enchufe, si se ha derramado
líquido o han caído objetos dentrodel aparato, si
éste estuvo expuesto a la lluvia o a la humedad, si
no funciona normalmente o si se cayó.
14. Mantenga una distancia mínima de 50 mm alrededor
de la parte frontal, trasera y lateral del
aparato para proporcionar suficiente ventilación. No
obstaculice la circulación de aire por su interior
cubriendo las aberturas de ventilación o colocando
sobreel aparato o alrededor objetos como periódi-
cos, manteles, cortinas u otros objetos.
15. No coloque sobreel aparato velas encendidas
uotros objetos con llamas desprotegidas.
16. El aparato no debe estar expuesto a salpicaduras ni
goteos. No se deben colocar objetos llenos con
líquidos, como jarrones, sobreel aparato.
17. El conector de entrada de alimentación de la parte
trasera del aparato o el enchufe de alimentación
deben permanecer siempre accesibles, para poder
desconectar la alimentación del aparato.
18. Para desconectar completamente el aparato de la
red eléctrica CA, desconecte el enchufe del cable de
alimentación del receptáculo CA.
Instrucciones de seguridad
importantes
La presencia de este símbolo en el apara-
to indica riesgos derivados de voltajes
peligrosos.
La presencia de este símbolo en el aparato
indica que el usuario debe leer todas las
directrices de seguridad del manual de
usuario.
La presencia de este símbolo en el aparato
indica un aislamiento doble.
Advertencia Para reducir el riesgo de incendios o
descargas eléctricas, este aparato no se debe
exponer a la lluvia o a la humedad.
La presencia de este símbolo indica que el apara-
to debe depositarse en un recipiente de recolec-
ción reservado a los desechos electrónicos y que
no debe desecharse con los residuos domésticos.

3
Conexiones
Nivel de línea: utilice la toma identificada como “line level in” (Entrada nivel de línea) con la mayoría de los sistemas. Estas
entradas admiten la señal de nivel de línea procedentes de la salida del subwoofer del receptor. El sistema de circuitos del sub-
woofer filtra las frecuencias altas y envía el resto de frecuencias bajas al amplificador de potencia del subwoofer.
Nivel de altavoz: utilice los terminales de nivel alto identificados como “speaker level in” (Entrada nivel de
altavoz) con receptores que no dispongan de una salida de subwoofer. Las entradas de altavoz aceptan señales de altavoz de
canal izquierdo y derecho procedentes del receptor.
Descripción
El subwoofer XB2 de Boston ofrece la base de graves dinámica esencial para la reproducción de bandas sonoras de películas y
música en casa con los sonidos más reales. Este atractivo subwoofer amplificado complementará cualquier equipo de sonido
estéreo o de cine en casa con su impresionante salida de graves y su tamaño compacto.
Este subwoofer utiliza nuestra resistente unidad de graves Deep Channel®Design (DCD), diseñada en las instalaciones de inge-
niería avanzada de Boston situadas en Peabody,Massachusetts (EE.UU.). Todas las unidades se prueban al terminar su monta-
je para garantizar que se encuentran a ±1dB de la unidad de referencia de laboratorio, una tolerancia increíblemente estric-
ta. El amplificador dispone de un separador de frecuencias variable integrado que facilita una perfecta combinación con los
altavoces frontal/principal, mientras que un filtro de paso bajo de 24 dB/octava evita que el oído pueda localizar el subwoofer
con facilidad, aumentando así la flexibilidad de ubicación. También se incluye una función de derivación del separador de fre-
cuencias para su uso con equipos electrónicos de cine en casa que realicen su propia gestión de graves.
Gracias al potente amplificador y al ajuste optimizado por ordenador, el XB2 es capaz de ofrecer una impresionante salida de
agudos y graves profundos desde un dispositivo increíblemente compacto. Además, incluye BassTrac®,un circuito patentado
diseñado por Boston que realiza un seguimiento de la señal de entrada al subwoofer y evita que el amplificador produzca una
distorsión audible. La ventaja: graves limpios y potentes en cualquier nivel de audición.
Especificaciones*
Respuesta de frecuencia (±3 dB) 45 Hz-200 Hz
Potencia del amplificador del subwoofer Salida de potencia dinámica de 210 vatios
Potencia FTC nominal: 50 vatios a 50 Hz en 4 ohmios
amenos de 1% THD+N
Crossover (Separador de frecuencias) del subwoofer 75Hz–200 Hz
24 dB/octava (paso bajo)
Bypass de separador de frecuencias Sí
Unidad de graves 203 mm (8 in.) DCD
Tipo de carcasa Con puertos, activación frontal
Dimensiones (alt x anch x long) 297 x 371 x 336 mm
(con patas y conectores traseros) (11.69 x 14.6 x 13.2 in.)
Peso 9,52 Kg. (21 lbs)
*Manteniendo nuestra política de continua mejora de producto, las especificaciones están sujetas a cambio sin previo aviso.

4
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac
®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
parte posterior del receptor
Conexión del subwoofer a sistemas digitales de cine en casa
Los equipos electrónicos de cine en casa 5.1, 6.1 y 7.1 tienen un canal (el “.1”) reservado para la reproducción de
la información de baja frecuencia especial (por ejemplo, explosiones y truenos) de las pistas de audio codificadas digitalmente.
Seleccione la opción de activación del subwoofer del menú de configuración del receptor. Al conectarse de esta manera, el
amplificador del receptor deja de reproducir las difíciles señales de los graves bajos que pueden hacer que el receptor genere
distorsiones audibles.
Utilice un cable RCA (no incluido), como se muestra, para conectar la salida del subwoofer del receptor digital al subwoofer.
Configure el separador de frecuencias en la posición bypass yconecte en “line level in”(Entrada nivel de línea).
salida del subwoofer
Conexión mediante los terminales de altavoz
Para longitudes de hasta 4,5 m (15 ft.) se recomienda un cable de calibre 18 y un calibre 16 o superior para longitudes mayores.
Separe los primeros centímetros de los conductores del cable. Retire 13 mm (1⁄2in.) del aislante de ambos extremos de cada
cable de altavoz para que los dos conductores queden al descubierto, y retuerza con fuerza los hilos del cable.
ADVERTENCIA: para evitar riesgos de descarga eléctrica, apague siempre el amplificador o el receptor cuando realice las conex-
iones con el altavoz.
Al realizar todas las conexiones, asegúrese de conectar el terminal +(rojo) del altavoz con el +(rojo) del amplificador y el
–(negro) del altavoz con el –(negro) del amplificador.
IMPORTANTE: por regla general, un lado del cable es liso.
Conecte este lado en la conexión –(negra). El otro lado pre-
senta una marca o estría. Conéctelo en la conexión +(roja).
Uso de bornes de conexión de cinco vías: los bornes
de conexión facilitan la conexión con clavijas tipo
banana, pernos de pala y cables pelados. Inserte el
cable en el orificio y apriete.
–
+

5
Conexión del Subwoofer a sistemas estéreo o Dolby®Pro Logic®
Para sistemas estéreo o Dolby Pro Logic, el método más sencillo consiste en utilizar las conexiones del cable de altavoz como
se ha indicado anteriormente.
Al utilizar la conexión de los cables de altavoz se activa el separador de frecuencias integrado en el subwoofer.Para empezar,
establezca el control del separador de frecuencias del subwoofer aproximadamente al límite mínimo de respuesta de graves
de los altavoces frontales/principales. Ajuste la configuración del separador de frecuencias escuchando hasta obtener la mejor
combinación con los altavoces frontales/principales. La configuración del control del separador de frecuencias más adecuada
dependerá de la ubicación de los altavoces y sus preferencias personales.
Para sistemas estéreo o Dolby Pro Logic, el método más sencillo consiste en utilizar las mismas conexiones del cable de altavoz como
se ha indicado anteriormente. También se puede usar la conexión de salida de subwoofer del receptor hasta la entrada del subwoofer
marcada como use crossover control (Usar control separador de frecuencias).Cuando se utiliza el cable de altavoz o la entrada use
crossover control (Usar control separador de frecuencias), se activa el separador de frecuencias integrado del subwoofer. En primer
lugar,establezca el control del separador de frecuencias del subwoofer aproximadamente 10 Hz por encima del límite mínimo de
respuesta de graves de los altavoces principales. Ajuste la configuración del separador de frecuencias escuchando hasta obtener la
mejor combinación con los altavoces principales. La configuración del control del separador de frecuencias más adecuada dependerá
de la ubicación de los altavoces y sus preferencias personales.
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION: TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS:RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
RL RR
FRONT A
LL
SURROUNDFRONT B CENTER
SPEAKER SYSTEMS
FRONT A OR B, CENTER, SURR, SURR BACK
:MINIMUM 6OHMS
FRONT A AND B : MINIMUM 8 OHMS
Asegúrese de conectar +con
+(rojo) y –con –(negro).
Si no desea conectar cables RCA al subwoofer, puede utilizar un cable de altavoz para conectar el subwoofer en paralelo con los
altavoces frontales/principales (véase el siguiente diagrama). El subwoofer no presenta ninguna carga adicional para el receptor.
Seleccione la opción de desactivación del subwoofer en el menú de configuración del receptor. Así se envía la señal del sub-
woofer a los altavoces izquierdo y derecho frontales/principales y, por lo tanto, al subwoofer. Consulte el manual de usuario del
receptor para obtener una información más detallada.
Al utilizar la conexión de los cables de altavoz se activa el separador de frecuencias integrado en el subwoofer. Para empezar,
establezca el control del separador de frecuencias del subwoofer aproximadamente al límite mínimo de respuesta de graves de los
altavoces frontales/principales. Ajuste la configuración del separador de frecuencias escuchando hasta obtener la mejor combi-
nación con los altavoces frontales/principales. La configuración del control del separador de frecuencias más adecuada depen-
derá de la ubicación de los altavoces y sus preferencias personales.
parte posterior
del receptor
izquierda
derecha
altavoces
frontales
aaltavoces principales

6
Controles
Crossover (Separador de frecuencias) (Hz): ajusta la frecuencia del filtro de paso bajo del subwoofer.
Power (Apagado/encendido): enciende y apaga el amplificador. Una vez colocado en la posición de encendido, el sistema de
circuitos de encendido automático del XB2 activará el subwoofer si hay una señal presente y lo apagará cuando no se detecte
ninguna señal durante varios minutos.
Polarity (Polaridad) (0° o 180°): selecciona la polaridad normal (0°) o invertida (180°) para el subwoofer. Configure este con-
mutador para proporcionar los graves más completos y dinámicos. El efecto de la fase será más audible con instrumentos de
percusión de baja frecuencia o música con una línea de graves de repetición continua.
Volume (Volumen): ajusta el nivel de sonido del subwoofer. En general, se considera correcta una posición cercana a las
11 en punto.
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac
®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
Ubicación
Coloque el subwoofer junto a una pared o en una esquina cerca de los altavoces frontales/principales. Por lo general, el sonido
será mejor si el subwoofer se encuentra a 5 m (15 ft.) de los altavoces frontales/principales. Sin embargo, la configuración equili-
brada del separador de frecuencias de 24 dB/octava permite una ubicación más alejada de los altavoces frontales/principales en
caso necesario. Dado que el oído no puede localizar las bajas frecuencias del subwoofer, sigue pareciendo que los graves
provienen de los altavoces frontales/principales. En la mayoría de los casos, el subwoofer puede colocarse en cualquier lugar de
la sala donde se desee escuchar.
El nivel de salida de graves del subwoofer puede variar dependiendo de su posición en una habitación. Si se coloca cerca de las
paredes, los graves se refuerzan. La ubicación en una esquina proporciona la mayor salida de graves, mientras que si se coloca cerca
de una sola pared se obtiene un sonido ligeramente menos grave. Si se coloca totalmente alejado de las paredes, es posible que
se obtenga unos graves demasiado escasos. Independientemente de cómo coloque el subwoofer,puede ajustar su nivel con los
controles de nivel del panel posterior. Si desplaza el subwoofer, vuelva a revisar la configuración del conmutador de polaridad. Utilice
la configuración que proporciona el sonido más potente y dinámico.

7
IMPORTANTE: no coloque el subwoofer en un lugar donde haya posibilidad de contacto entre el panel trasero y telas o muebles.
MENU/ENTER
INPUTSELECT
DOWNUPLEFT/
-
RIGHT/+/EXIT
VOLUME
POWER/STANDBY
Coloque el XB2 en esquina
para obtener la máxima salida
de graves
Si la conexión de cable de altavoz hace que el subwoofer
emita un zumbido
Algunos receptores utilizan circuitos de toma de tierra de altavoz que pueden ser incompatibles con las entradas de nivel de
altavoz de productos de sonido amplificados externos, como por ejemplo, subwoofers amplificados. Cuando se utiliza cable
de altavoz en lugar de cables de nivel de línea, esta incompatibilidad puede causar un zumbido audible cuando el receptor
esté apagado o conectado en un canal de altavoz diferente.
Si ocurre esto con el subwoofer de Boston Acoustics, debe fabricar un cable de toma de tierra y conectarlo a la entrada de
línea RCA del subwoofer y a cualquier entrada o salida de línea RCA del receptor que no esté en uso (véase el diagrama). El
cable de toma de tierra adecuado para esta aplicación debe constar de dos enchufes RCA con sus terminales exteriores nega-
tivos (o “manguitos”) conectados entre sí por un cable simple de cobre conductor. Los terminales internos positivos
(o “bornes”) no se deben conectar ni retirar de ningún terminal.
Si no desea crear su propio cable de toma
atierra, póngase en contacto directamente
con Boston Acoustics Customer Service
Department (página siguiente) y recibirá
inmediatamente uno de la longitud que
necesite de forma gratuita.
AUDIO
AUDIO
AUDIO
AUDIO
VIDEO
VIDEO
VIDEO
VIDEO
S VIDEO
S VIDEO
V-AUX
V-AUX
IN
IN
VCR
VCR
OUT
OUT
D-TV
D-TV
/CBL
/CBL
DVD
DVD
S VIDEO
S VIDEO
VIDEO
VIDEO
SUB
SUB
WOOFER
WOOFER
MONITOR OUT
MONITOR OUT
OUTPUT
OUTPUT
MONITOR
MONITOR
OUT
OUT
D-TV
D-TV
/CBL
/CBL
DVD
DVD
CD
CD
FM
FM
ANT
ANT
IN
IN
(PLAY)
(PLAY)
MD
MD
/CD-R
/CD-R
OUT
OUT
(REC)
(REC)
75
75
Ω
Ω
UNBAL.
UNBAL.
TUNER
TUNER
COMPONEN T VIDEO
COMPONENT VIDEO
DIGITAL
DIGITAL
OUTPUT
OUTPUT
DIGITAL
DIGITAL
INPUT
INPUT
6 CH INPUT
6 CH INPUT
CD
CD
COAXIAL
COAXIAL
R
R
L
L
R
R
L
L
MAIN
MAIN
SUB
SUB
WOOFER
WOOFER
DVD
DVD
MD/CD-R
MD/CD-R
MD/CD-R
MD/CD-R
OPTICAL
OPTICAL
OPTICAL
OPTICAL
D-TV/CBL
D-TV/CBL
Y
Y
P
P
B
B
/C
/C
B
B
P
P
R
R
/C
/C
R
R
SURROUNDSURROUND
CENTER
CENTER
AM
AM
ANT
ANT
GND
GND
line level in
left
right
speaker level in
speaker level in
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
120V 60Hz 0.75A
~
~
on
off
T 0.75A L 250V
~
V
~
power
CAUTION
T N
conductor sencillo (-) RCA a cable de conexión a tierra (-) RCA
parte posterior del receptor
parte posterior del subwoofer
toma RCA
utilizar
cualquier
toma RCA
disponible

BassTrac, Boston, Boston Acoustics y Deep Channel son marcas registradas de
Boston Acoustics, Inc. Dolby y Pro Logic son marcas registradas de Dolby
Laboratories Licensing Corporation.
©2006 Boston Acoustics, Inc. Reservados todos los derechos.
Especificaciones sujetas a cambios sin previo aviso.
300 Jubilee Drive
Peabody, MA 01960 EE.UU.
+1 978.538.5000
bostonacoustics.com 142-002499-0
Procedimiento en caso de reparación
Enprimer lugar, póngase en contacto con el distribuidor del que adquirió el XB2. Si no es posible, escriba a:
Customer Service
Boston Acoustics, Inc.
300 Jubilee Drive
Peabody, MA 01960 EE.UU.
Obien, póngase en contacto con nosotros mediante correo electrónico en: [email protected]
Le aconsejaremos inmediatamente sobre las medidas que debe tomar. Si resulta necesario devolver el subwoofer a fábrica,
remítalo con los portes pagados. Una vez reparado, se devolverá con los portes pagados en EE.UU. y Canadá.
Garantía limitada
Durante un año a partir de la fecha de compra, Boston Acoustics reparará para el propietario original cualquier defecto de
material o mano de obra derivado del uso normal del subwoofer, sin coste por piezas o mano de obra.
Es responsabilidad del usuario utilizar el sistema de acuerdo con las instrucciones facilitadas, proporcionar un transporte
seguro hasta un centro de reparación autorizado de Boston Acoustics y presentar el recibo de compra como prueba al solici-
tar una reparación.
Quedan excluidos de esta garantía los daños causados por abuso, mala utilización, accidentes, envío o reparaciones o modi-
ficaciones realizadas por cualquier persona que no sea un representante del servicio de reparaciones autorizado por Boston
Acoustics.
Esta garantía quedará anulada si el número de serie se ha eliminado o deformado.
Esta garantía le confiere derechos legales específicos, además de los que pueda tener en función de su lugar de residencia.

Caisson de graves doté de la technologie BassTrac®

22
1. Lire les instructions suivantes.
2. Conserver ce document.
3. Respecter tous les avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet équipement près d’un point d’eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas bloquer les orifices d’aération. Procéder à l’ins-
tallation
conformément aux instructions du fabricant.
8. Ne pas installer près d’une source de chaleur,telle que
des radiateurs, des registres de chaleur, des fours ou
d’autres appareils (y compris des amplificateurs) qui pro-
duisent de la chaleur.
9. Ne pas neutraliser la sécurité de la prise de terre ou
polarisée. Une prise polarisée comporte deux plots,
un plus large que l’autre. Une prise de terreest com-
posée de deux plots et d’une broche de mise à la
terre. Le plot le plus large ou la troisième broche sont
fournis pour la sécurité de l’opérateur. Si la prise
fournie ne rentrepas dans la prise secteur,faire appel
àun électricien afin qu’il remplace cette dernière,
devenue obsolète.
10.
Éviter de piétiner ou pincer le cordon d’alimentation,
particulièrement au niveau de la fiche, des
prises mul-
tiples et aux points de sortie de l’appareil.
11. N’utiliser que des périphériques et des accessoires
spécifiés par le fabricant.
12. Débrancher l’appareil en cas d’orage ou lorsqu’il
n’est pas utilisé pendant une période prolongée.
13.
Confier tous les travaux d’entretien à un personnel
qualifié.
Un entretien est requis lorsque l’appareil a
subi des dommages, tels que de l’endommagement
du cordon d’alimentation ou de la prise, lorsque du
liquide a été renversé ou que des objets sont tombés
dans l’appareil, en cas d’exposition aux intempéries
et à l’humidité, en cas d’anomalie de fonctionnement
ou de chute de l’appareil.
14. Maintenir une distance minimum de 50 mm par rap-
port à l’avant, l’arrière et les côtés de l’appareil pour
assurer une ventilation suffisante. Pour assurer une
ventilation adéquate, ne pas obstruer les évents de
ventilation ou l’appareil avec des objets tels que des
journaux, des nappes, des rideaux, etc.
15. Ne pas placer de sources de flammes nues, telles
que des bougies allumées, sur l’appareil.
16. Ne pas exposer l’appareil à un suintement ou à des
éclaboussures. Les objets remplis de liquides, tels
que des vases, ne doivent pas êtreplacés sur l’ap-
pareil.
17. Le connecteur d’alimentation à l’arrière de l’appareil
ou la prise murale d’alimentation doit demeurer
accessible, afin de pouvoir couper l’alimentation de
l’appareil.
18. Pour déconnecter totalement l’alimentation secteur
de l’appareil, débrancher la fiche d’alimentation élec-
trique de la prise c.a.
Consignes importantes en
matière de sécurité
Ce symbole figurant sur l’appareil indique
des risques associés à des tensions dan-
gereuses.
Ce symbole figurant sur l’appareil invite
l’utilisateur à lire tous les messages de sécu-
rité contenus dans ce manuel.
Ce symbole figurant sur l’appareil indique
une double isolation.
Avertissement! Afin de réduire le risque d’incendie
et de choc électrique, ne pas exposer cet appareil à la
pluie ou à l’humidité.
Ce symbole placé sur l’appareil indique que celui-
ci doit être recyclé séparément dans centre de
collecte d’appareils électroniques et non pas être
éliminé dans les ordures ménagères.

3
Connexions
Niveau de ligne : Utiliser la prise jack marquée « entrée de ligne » sur la plupart des systèmes. Ces prises reçoivent le signal de
niveau de ligne provenant de la sortie du caisson de graves du récepteur. Les circuits du caisson de graves filtrent les fréquences
et envoient les basses fréquences restantes à l’amplificateur de puissance du caisson.
Niveau du haut-parleur : Utiliser les bornes de niveau élevé marquées « entrée de niveau haut-parleur » avec les récepteurs
qui ne sont pas équipés de sortie de caisson de graves. Les prises du haut-parleur reçoivent les signaux des canaux droit et
gauche du haut-parleur provenant du récepteur.
Description
Le caisson de graves XB2 de Boston offredes basses dynamiques indispensables à la reproduction fidèle de bandes sonores et de
musique chez soi. Grâce à la puissance de ses basses et à son aspect compact, cet élégant caisson de graves constitue le com-
plément idéal de tout système home-cinéma ou hi-fi.
Ce caisson de graves doté de notresystème de basses Deep Channel®Design (DCD) ultra-robuste a été conçu dans notre
bureau d’études à la pointe du progrès de Peabody,dans le Massachussetts. Chaque unité a fait l’objet d’un test à la sortie de
l’usine pour vérifier que sa puissance n’affichait pas de variation de plus d’1 dB par rapportaux spécifications du laboratoire, une
tolérance extrêmement faible. L’amplificateur est doté d’un répartiteur variable intégré qui facilite la réalisation d’une harmonie
parfaite avec les hauts-parleurs principaux/avant, tandis qu’un filtre passe-bas 24 dB/octave empêche le caisson de graves d’être
facilement identifié à l’oreille, offrant ainsi davantage d’options de positionnement. Une fonction de dérivation du répartiteur
est proposée pour les éléments électroniques d’un système home-cinéma capables d’autogérer leurs basses.
En raison de la puissance de son amplificateur et de sa syntonisation optimisée par ordinateur, l’unité XB2 permet d’obtenir des
basses profondes ainsi qu’une puissance de sortie impressionnante à partir d’une enceinte exceptionnellement compacte. Par
ailleurs, elle est munie de la technologie BassTrac®,un circuit breveté conçu par Boston qui suit le signal d’entrée jusqu’au cais-
son de graves et empêche son amplificateur d’êtreaffecté par la distorsion sonore. L’intérêt : Les basses restent nettes et pro-
fondes à presque tout niveau d’écoute.
Caractéristiques*
Réponse en fréquence (±3 dB) 45–200 Hz
Puissance d’amplification du caisson de basse Puissance dynamique de sortie de 210 W
Puissance nominale FTC : 50 W à 50 Hz, 4 ohms
àmoins de 1 % THD+N
Répartiteur de caisson de graves 75-200 Hz
passe-bas 24 dB/octave
Dérivation opérée par le répartiteur Oui
Unités de graves 203 mm (8 in.) DCD
Type d’enceinte Contre-résonnant, bombardement avant
Dimensions (HxLxP) 297 x 371 x 336 mm
(avec pieds et connecteurs arrière) (11.69 x 14.6 x 13.2 in.)
Poids 9,52 kg (21 lbs)
*Conformément avec notre stratégie d’amélioration continue des produits, les spécifications sont sujettes à modifications sans préavis.

4
crossover (Hz
crossover (Hz)
volume
volume
power
power
0º
0º
180º
180º
polarity
polarity
line level in
line level in
left
left
right
right
speaker level in
speaker level in
75
75
100
125125125
125
CAUTION: Disconnect supply cord before replacing
fuse. For continued protection against risk of fir
fuse. For continued protection against risk of fire,
r
replace only with same type fuse.
A
A
TTENTION:TTENTION:TTENTION:
TTENTION:
Debrancher
Debrancher
avant
avant
de
de
r
r
emplacer
rrremplacerr
emplacer
le
le fusible.
Utiliser un fusible de r
Utiliser un fusible de r
echange de même type.
rUtiliser un fusible de rrechange de même type.r
echange de même type.
Powered Subwoofer Featuring BassTrac
®
120V 60Hz 0.75A
120V 60Hz 0.75A
~
~
on
on
off
off
T 0.75A L 250V
T 0.75A L 250V
~
VT 0.75A L 250VV
~
XB2
bypass
bypass
0
0
10
10
power
power
C US
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
Connexion du caisson de graves à des systèmes numériques de
home-cinéma
Les circuits électroniques de systèmes de home-cinéma 5.1, 6.1 et 7.1 consacrent un canal (« 1 ») à la reproduction d’informations
basses fréquences (telles que des explosions et les grondements du tonnerre) contenues dans des bandes sonores à codage
numérique.
Sélectionner « subwoofer-yes » (caisson de graves - oui) à partir du menu de configuration du récepteur.Ainsi branché, l’amplifica-
teur du récepteur n’a plus besoin de reproduire les difficiles signaux de basse fréquence susceptibles de provoquer une distorsion
sonore du récepteur.
Utiliser un câble RCA (non fourni), comme indiqué, afin de connecter la sortie du caisson de graves du récepteur numérique au cais-
son de graves. Configurer le répartiteur par rapport à la position de dérivation et le connecter à « line level in »(entrée de ligne).
Connexion à l’aide des bornes du haut-parleur
Nous recommandons un fil de calibre 18 minimum pour des longueurs de 4,5 m (15 ft) et de calibre 16 minimum pour des longueurs
supérieures. Séparer les premiers centimètres des conducteurs de fils. Dénuder l’isolant sur 13 mm (1⁄2-inch) en partant des
extrémités de chaque fil du haut-parleur afin d’exposer les deux conducteurs et de torsader les brins de fil en les serrant bien.
AVERTISSEMENT : Afin d’éviter tout risque de choc électrique, toujours éteindre l’amplificateur ou le récepteur lors de la réalisation
de connexions sur le haut-parleur.
Veiller à connecter la borne +(rouge) du haut-parleur à la borne +(rouge) de l’amplificateur, et la borne -(noire) du haut-parleur à
la borne -(noire) de l’amplificateur.
IMPORTANT : Généralement, un côté du fil est lisse.
Connecter ce côté à la borne –(noire). Connecter l’autre côté,
doté d’une nervureou d’une bande, à la borne –(noire).
Àl’aide des bornes de connexion à cinq conducteurs :
Les bornes de connexion permettent une connexion facile
aux fiches banane, aux cosses à fourches et aux fils nus
aériens. Insérer le fil dans le trou et le serrer.
–
+
panneau arrière du récepteur
sortie du caisson de graves
