Boston AC0528E User manual

AC0528E
MANUAL DE USUARIO
MANUEL D’UTILISATION
MANUALE D’USO
USER MANUAL
UPUTE ZA PRIRUČNIK
SOPORTE DE PROYECTOR MÓVIL
SUPPORT MOBILE DE PROJECTEUR
SUPPORTO MOBILE PER PROIETTORE
MOBILE PROJECTOR-SUPPORT
POMIČNI NOSAČ ZA PROJEKTOR

MANUAL DE USUARIO
ESPAÑOL
SOPORTE DE PROYECTOR MÓVIL

4
5
3. Tubo de extensión
4. Tubo de extensión
5. Conector doble
6. Patas de  jación
7. Kit de Hardware
8. Junta de Goma
1
1
3 x 30 cm
1 x 8 cm
3
3
1
1
1
Partes Unidades
en caja
Partes del Soporte de Proyector
5
1. Platina de  jación
en techo
2. Platina de  jación
del proyector
9. Manual de
instrucciones
Presione para desbloquear
Desenrosque el tornillo
para máxima seguridad
6
3
8
1
2
4

4
5
Manual de Instrucciones
Soporte de techo universal para proyector

6
7
Instrucciones de montaje
• Ajuste las patas de jación al proyector
con un destornillador del tipo M3, M4 o
M5 (no enrosque los tornillos
completamente).
• Regule la altura de los tornillos con el
n de tener las patas a las misma altura.
• Colocar las patas en convergencia hacia
el centro para jar la platina con ayuda
de las tuercas.
• Aprete los tornillos.
• Fije la platina de jación al techo.
• Coloque la arandela de goma sobre
la platina.

6
7

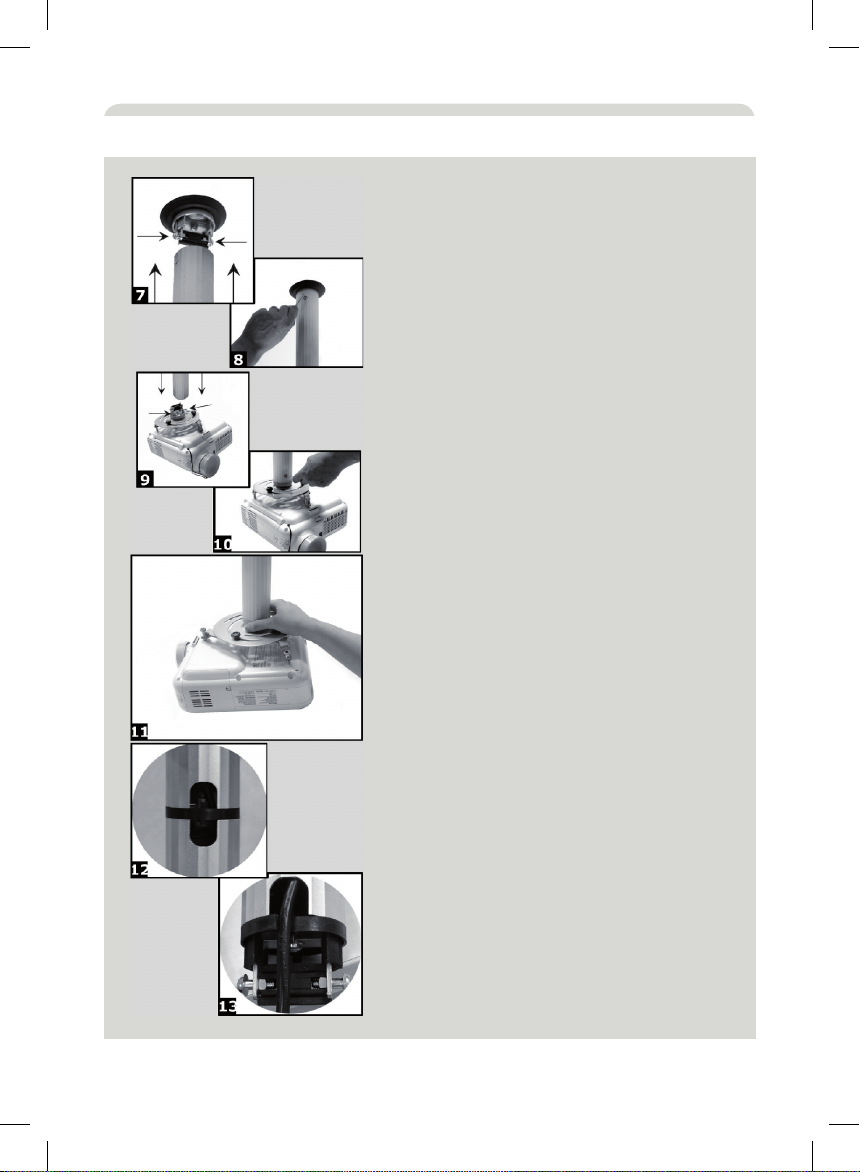

Instrucciones de montaje
• Fije el tubo de extensión a la platina de
jación apretando los dos tornillos al
mismo tiempo.
• Desenrosque los tornillos hacia fuera
para máxima seguridad.
• Fije la platina del proyector al tubo de
extensión apretando los dos tornillos al
mismo tiempo.
• Desenrosque los tornillos hacia fuera
para máxima seguridad.
• Regule la jación jugando sobre el
pivote de la parte central.
• Los cables van escondidos dentro
de los tubos.
• Pasar los cables dentro del tubo y luego
sacarlos por la ranura hasta los conectores.

MANUEL D’UTILISATION
FRANÇAIS
SUPPORT MOBILE DE PROJECTEUR

10
11
3. Tube d’extensión
4. Tube d’extensión
7. Kit de visserie
8. Cache
1
1
3 x 30 cm
1 x 8 cm
3
3
1
1
1
Pièces Qté
Esemble des Pièces
5
1. Fixation plafond
2. Fixation projecteur
9. Manuel
d’utilisation
5. Manchon
d’assemblage
6. Pattes pour
projecteur
Appuyer pour déverrouiller
Pour un maximum de sécurité
faire ressortir le bouton
6
3
8
1
2
4

10
11
Mode d’Emploi
Support Universelle pour Vidéo Projecteur

12
13
Instructions de montage
• Assemblez les pattes sur le projecteur
à l’aide des vis M3, M4 ou M5 (ne pas
serrer complètement).
• Réglez la hauteur des vis an d’avoir
les pattes à la même hauteur.
• Positionner les pattes en convergence
vers le centre pour xer la platine à
l’aide des écrous.
• Serrez les vis.
• Fixez la platine au plafond.
• Positionnez le cache.

12
13
Instructions de montage
• Assemblez le tube à la platine du
plafond en appuyant simultanément
dur les deux boutons.
• Pour une sécurité maximum, assurez
vous que les boutons ressortent bien
dans les trous.
• Assemblez la platine du projecteur au
tube en appuyant simultanément sur les
boutons.
• Pour une sécurité maximum, assurez
vous que les boutons ressortent bien
dans les trous.
• Réglez la xation en jouant sur le pivot
de la partie centrale.
• Cachez les câbles dans le tube.
• Passer des câbles par le tube central et
les faire sortir par le trou jusqu’à arriver
aux connecteurs

MANUALE UTENTE
ITALIANO
SUPPORTO MOBILE PER PROIETTORE

16
17
3. Estensione
4. Estensione
7. Kit Hardware
8. Guarnizione di
gomma
1
1
3 x 30 cm
1 x 8 cm
3
3
1
1
1
Parte Qté
Parti del supporto per proiettore
5
1. Supporto da sof tto
2. Supporto del
proiettore
9. Manuale di
Istruzioni
5. Manica di  ssaggio
6. Attacco del
proiettore
Premi per sbloccare
6
3
8
1
2
4

16
17
Manuale Utente
Supporto universale da sof tto per proiettore
Traslazione
Rotazione
Rotiazione Orizzontale
Inclinazione
Attacco rapido

18
19
Istruzioni per il montaggio
• Fissare il proiettore al braccio usando le
viti M3, M4 o M5 (non attaccare ma solo
ssare)
• Muovere il braccio per farlo stare alla
stessa altezza
• Posizionare il braccio al centro e ssarlo
al supporto usando le apposite manopole
• Stringere le viti
• Fissare il supporto sul softto usando
gli appositi fori
• Applicare l’anello di protezione sul
supporto

18
19
Istruzioni per il montaggio
• Collegare il supporto a softto
con il tubo di estensione premendo
contemporaneamente i due bulloni di
sicurezza
• Portare i due bulloni verso l’esterno per
la massima sicurezza
• Collegare il supporto del proiettore
con il tubo di estensione premendo
contemporaneamente i due bulloni di
sicurezza
• Portare i due bulloni verso l’esterno per
la massima sicurezza
• Inclinare la staffa usando la parte
centrale del perno girevole
• I cavi verranno nascosti nei tubi
• Inserire i cavi nei tubi di prolunga
attraverso le aperture
