Note
•There may be an error of ±3% in the above values.
•Values with a minus (–) sign indicate the distance of the lens center below the bottom of the
image.

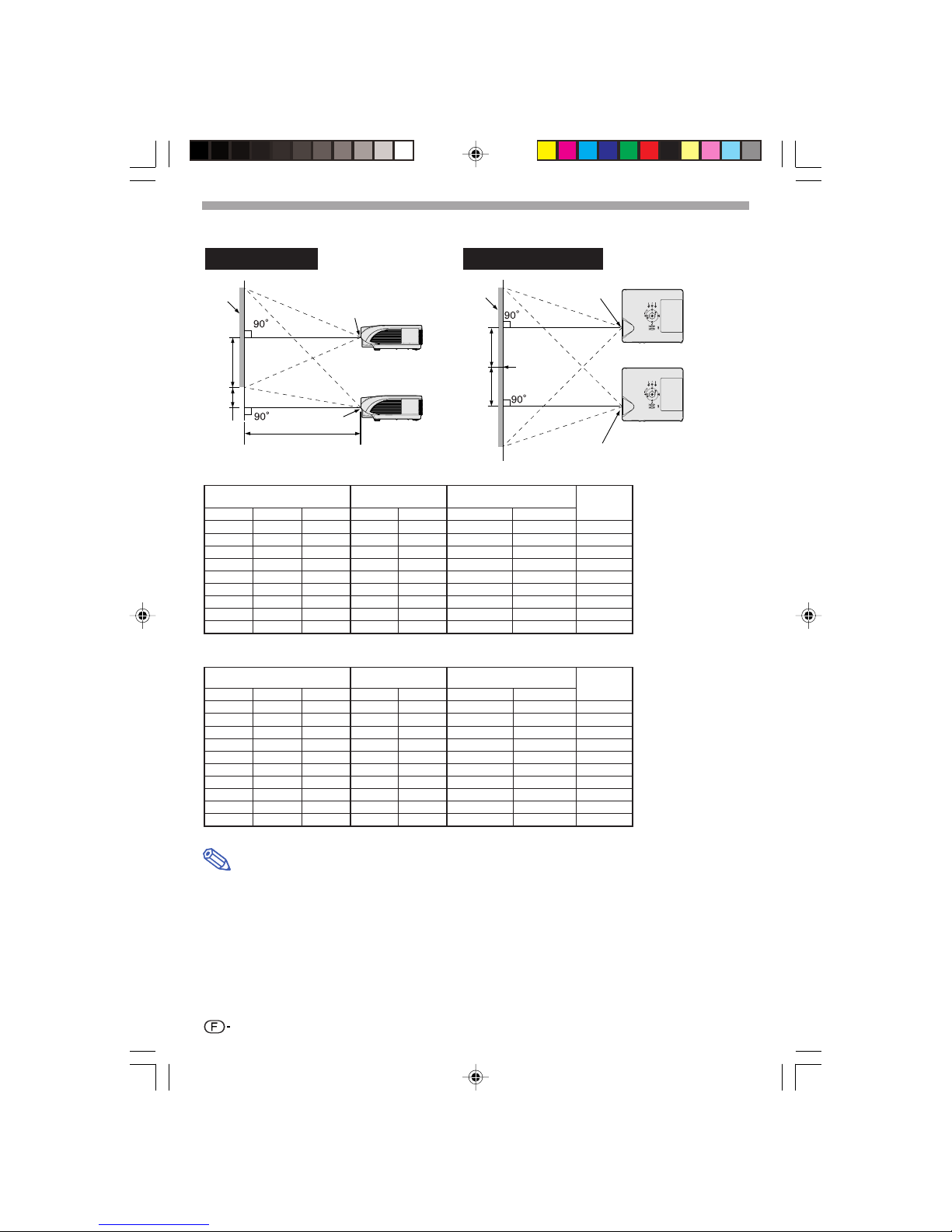

Picture size and projection distance chart
1
Upper lens shift
position
(Desktop setup)
Lower lens shift
position
(High mount setup)
Rightmost lens shift
position
Leftmost lens shift
position
Lens center
Lens center
H1
H2
Screen
Screen
W
Side View Top View
Lens center
L
Lens center
Center of
screen
NORMAL Mode (4:3)
The formula for picture
size and projection
distance
χ: Picture size (diag.) (in)
The formula for picture
size and projection
distance
χ: Picture size (diag.) (in)
STRETCH Mode (16:9)
Picture (Screen) size Projection distance [L]
Diag. [χ] Width Height Minimum [L1] Maximum [L2] Lower [H1] Upper [H2]
225" (572 cm) 498 cm (196") 280 cm (110") 7.5 m (24' 6") 9.0 m (29' 5") –140.1 cm (–55
5
/ 32 ") 46.7 cm (18
25
/ 64 ") ±74.7 cm (29
27
/ 64 ")
200" (508 cm) 443 cm (174") 249 cm (98") 6.6 m (21' 9") 8.0 m (26' 2") –124.5 cm (–49
1
/ 32 ") 41.5 cm (16
11
/ 32 ") ±66.4 cm (26
9
/ 64 ")
150" (381 cm) 332 cm (131") 187 cm (74") 5.0 m (16' 4") 6.0 m (19' 7") –93.4 cm (–36
49
/ 64 ") 31.1 cm (12
1
/ 4 ") ±49.8 cm (19
39
/ 64 ")
133" (338 cm) 294 cm (116") 166 cm (65") 4.4 m (14' 6") 5.3 m (17' 5") –82.8 cm (–32
39
/ 64 ") 27.6 cm (10
7
/ 8 ") ±44.2 cm (17
25
/ 64 ")
106" (269 cm) 235 cm (92") 132 cm (52") 3.5 m (11' 7") 4.2 m (13'10") –66.0 cm (–25
63
/ 64 ") 22.0 cm (8
21
/ 32 ") ±35.2 cm (13
55
/ 64 ")
100" (254 cm) 221 cm (87") 125 cm (49") 3.3 m (10'11") 4.0 m (13' 1") –62.3 cm (–24
33
/ 64 ") 20.8 cm (8
11
/ 64 ") ±33.2 cm (13
5
/ 64 ")
92" (234 cm) 204 cm (80") 115 cm (45") 3.1 m (10' 0") 3.7 m (12' 0") –57.3 cm (–22
35
/ 64 ") 19.1 cm (7
33
/ 64 ") ±30.6 cm (12
1
/ 32 ")
84" (213 cm) 186 cm (73") 105 cm (41") 2.8 m (9' 2") 3.3 m (11' 0") –52.3 cm (–20
19
/ 32 ") 17.4 cm (6
55
/ 64 ") ±27.9 cm (10
63
/ 64 ")
72" (183 cm) 159 cm (63") 90 cm (35") 2.4 m (7'10") 2.9 m (9' 5") –44.8 cm (–17
21
/ 32 ") 14.9 cm (5
57
/ 64 ") ±23.9 cm (9
13
/ 32 ")
60" (152 cm) 133 cm (52") 75 cm (29") 2.0 m (6' 6") 2.4 m (7'10") –37.4 cm (–14
45
/ 64 ") 12.5 cm (4
29
/ 32 ") ±19.9 cm (7
27
/ 32 ")
Distance from the lens center to
the bottom of the image [H] Distance from the lens
center to the center of
the image [W]
Picture (Screen) size Projection distance [L]
Diag. [χ] Width Height Minimum [L1] Maximum [L2] Lower [H1] Upper [H2]
250" (635 cm) 508 cm (200") 381 cm (150") 7.6 m (25' 0") 9.1 m (30' 0") –190.5 cm (–75") 0 cm (0") ±76.2 cm (30")
200" (508 cm) 406 cm (160") 305 cm (120") 6.1 m (20' 0") 7.3 m (24' 0") –152.4 cm (–60") 0 cm (0") ±61.0 cm (24")
150" (381 cm) 305 cm (120") 229 cm (90") 4.6 m (15' 0") 5.5 m (18' 0") –114.3 cm (–45") 0 cm (0") ±45.7 cm (18")
100" (254 cm) 203 cm (80") 152 cm (60") 3.0 m (10' 0") 3.7 m (12' 0") –76.2 cm (–30") 0 cm (0") ±30.5 cm (12")
84" (213 cm) 171 cm (67") 128 cm (50") 2.6 m (8' 5") 3.1 m (10' 1") –64.0 cm (–25
13
/ 64 ") 0 cm (0") ±25.6 cm (10
5
/ 64 ")
80" (203 cm) 163 cm (64") 122 cm (48") 2.4 m (8' 0") 2.9 m (9' 7") –61.0 cm (–24") 0 cm (0") ±24.4 cm (9
19
/ 32 ")
72" (183 cm) 146 cm (58") 110 cm (43") 2.2 m (7' 2") 2.6 m (8' 8") –54.9 cm (–21
19
/ 32 ") 0 cm (0") ±21.9 cm (8
41
/ 64 ")
70" (178 cm) 142 cm (56") 107 cm (42") 2.1 m (7' 0") 2.6 m (8' 5") –53.3 cm (–21") 0 cm (0") ±21.3 cm (8
13
/ 32 ")
60" (152 cm) 122 cm (48") 91 cm (36") 1.8 m (6' 0") 2.2 m (7' 2") –45.7 cm (–18") 0 cm (0") ±18.3 cm (7
13
/ 64 ")
Distance from the lens center to
the bottom of the image [H] Distance from the lens
center to the center of
the image [W]
[m/cm]
L1 (m) = 0.03048
χ
L2 (m) = 0.03658
χ
H1 (cm) = –0.762
χ
W (cm) = ±0.3048
χ
[Feet/inches]
L1 (ft) = 0.03048
χ
/ 0.3048
L2 (ft) = 0.03658
χ
/ 0.3048
H1(in) =
– 0.762
χ
/ 2.54
W (in) = ±0.3048
χ
/ 2.54
[m/cm]
L1 (m) = 0.03321
χ
L2 (m) = 0.03985
χ
H1 (cm) = – 0.62263
χ
H2 (cm) = 0.20754
χ
W (cm) = ±0.33207
χ
[Feet/inches]
L1 (ft) = 0.03321
χ
/ 0.3048
L2 (ft) = 0.03985
χ
/ 0.3048
H1 (in) =
– 0.62263
χ
/ 2.54
H2 (in) = 0.20754
χ
/ 2.54
W (in) = ±0.33207
χ
/ 2.54
AN-PH20EZ_E.p65 04.12.24, 14:301

Adjust the picture size and focus
Refer to “Image Projection” in the projector operation manual for information on adjusting the
focus and picture size.
Handling Precautions
●Do not disassemble this lens.
Please refer to your authorized dealer for any maintenance and inspections requiring an open
cabinet.
●Touching any other internal part could cause personal injury or machine malfunction.
●Do not touch any glass or protruding part of the lens. This may cause personal injury
and reduced performance of the projector.
●When maintaining the projector the following points should be noted.
•When cleaning the lens be sure to use a commercial air blower or lens cleaning paper (used
in cleaning glasses and cameras).
•The surface of the lens is very delicate. Do not allow hard objects to bump or rub against it.
Caution
● Be sure not to attach this lens to the projector when storing or carrying the projector.This
may cause damage to them.
Supplied Accessories
•Lens cover (inside rubber ring) – 1 •Lens securing screws – 3
•Lens cap (front) – 1 •Lens cap (rear) – 1
•Installation manual •Operation manual (this manual)
Specifications
Product type Wide-zoom lens for projector
Model AN-PH20EZ
Type of lens Zoom lens
Picture size (diagonal) 60'' to 250'' (4:3)
Focal length 21.2 mm (27/32'') – 25.8 mm (1 1/64'')
F no. 2.5
Throw ratio 1:1.5 – 1.8
Weight Approx. 2,200 g (4.85 lbs.)
Dimensions of lens ø81.2 ×267 mm (10 33/64'') (main body only)
Depth of projector with 504.2 mm (19 55/64'') – 505.4 mm (19 29/32'')
the lens attached
2
