Bowers & Wilkins Panorama 2 User manual

Panorama 2

2
ENGLISH
www.bowers-wilkins.com
Welcome to Bowers & Wilkins and Panorama 2
Panorama 2 is an integrated solution to home theatre sound that
is as simple to install as it is remarkable to experience. Rather
than require multiple speakers positioned around the room,
Panorama 2 uses sophisticated digital signal processing to steer
the sound from one source and create a genuine home theatre
audio experience without the complication of multiple speakers.
But Panorama 2 is not only simple to install and use, thanks
to advanced acoustic technology borrowed directly from our
highest performance hi- designs, it offers sound quality more
often associated with the best hi- separates.
Before you immerse yourself in a great movie with Panorama 2,
please take a moment to read through this manual. Bowers &
Wilkins maintains a network of dedicated distributors in over
60 countries who will be able to help you should you have any
problems your dealer cannot resolve. There is also further
information and installation advice on all Bowers & Wilkins
products at www.bowers-wilkins.com
ENGLISH
Contents
ENGLISH 2
Overview 3
1. Panorama 2 carton contents 3
2. Installing Panorama 2 3
2.1 Panorama 2 Location and Mounting 3
2.2 Panorama 2 Input Connections 4
2.3 Panorama 2 Subwoofer Connection
5
3. Using Panorama 2 5
3.1 Panorama 2 Front Panel Controls 5
3.2 Remote Handset 6
3.3 Switching On and Using Panorama 2 6
3.4 Audio Decode Modes 6
4. Panorama 2 setup 7
4.1 The Sound Menu 7
4.2 The Room Setup Menu 7
4.3 The Tuning Menu 7
4.4 The Device Menu 8
5. Aftercare 8

3
ENGLISH
Overview
Panorama 2 is a complete home theatre audio
system contained in one easily installed unit that
can be wall or table mounted. It incorporates a 5.1
channel home theatre audio decoder along with
front, centre, surround, and subwoofer speakers
and their drive ampliers. An additional active
subwoofer can be connected and Panorama 2
will automatically detect its use and adjust its own
settings appropriately.
Panorama 2 incorporates four HDMI digital audio/
video interface sockets and one combined digital/
analogue audio input socket. The HDMI interface
sockets enable the connection of digital audio/video
sources to Panorama 2. One of them is specically
intended to be used to connect a television. The
combined digital/analogue audio input enables
non-HDMI audio sources to be connected to
Panorama 2.
The Panorama 2 HDMI sockets specically intended
for the connection of a television enables the video
element from other audio/video sources to be routed
via Panorama 2 to the television. If the television
incorporates an HDMI Audio Return Channel
(ARC), television based audio signals will also be
automatically routed to Panorama 2 via this HDMI
connection.
Panorama 2 is controlled by an intuitive front panel
user interface combined with a simple remote
control handset. Setup and conguration is achieved
through a simple menu based on screen display
using the HDMI connected television.
1. Panorama 2 carton contents
• Panorama 2
• Wall bracket
• Quick Start Guide
• Warranty and registration documents
• Remote handset
• Power cord
• 4 x 25mm feet
• 4 x 35mm feet
• Mini-Toslink optical connection adaptor
• Micro-bre polishing cloth
2. Installing Panorama 2
2.1 Panorama 2 Location and Mounting
The home theatre surround performance achieved
by Panorama 2 will be optimised if it is located in
the room approximately symmetrically between
two sound-reective walls. Figure 1 illustrates two
possible room layouts. Panorama 2 can be either
mounted on a table centrally in front of the home
theatre TV or be wall mounted using the supplied
bracket centrally above or below the TV.
Note: A Panorama 2 setup function enables
selection of bass equalisation characteristics
appropriate to either wall or table locations. See
Section 4.1.
If Panorama 2 is to be table mounted the bracket
is not required. Panorama 2 may be either placed
directly on the table or raised using one of the
sets of feet supplied. To t the feet carefully turn
Panorama 2 upside-down on the surface and screw
them into the tapped holes. Figure 2 illustrates tting
the feet.
If Panorama 2 is to be wall mounted, the bracket
screw hole positions on the wall must rst be
established. Use a spirit level to ensure the bracket
is level before marking the hole positions. Drill and

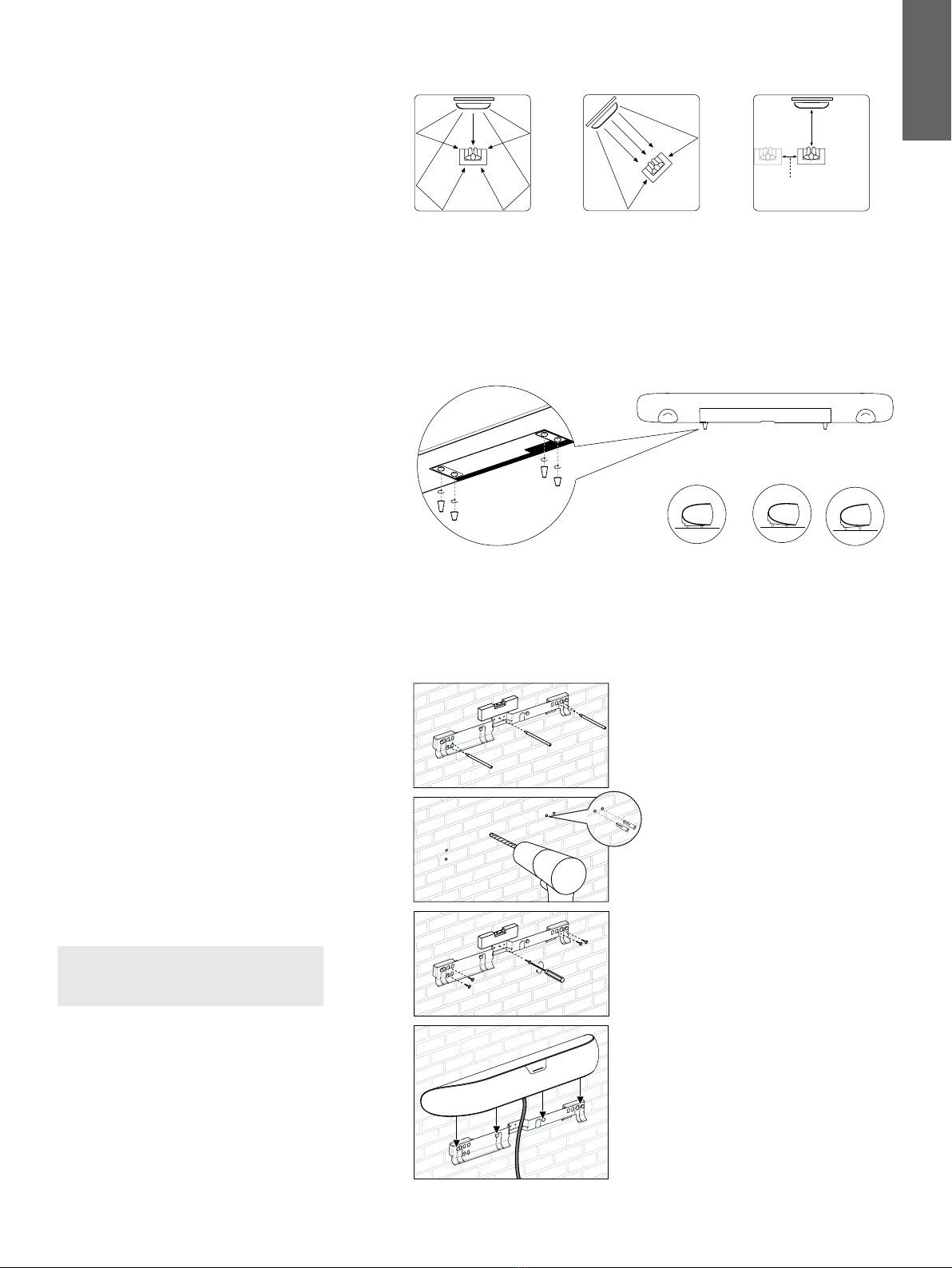

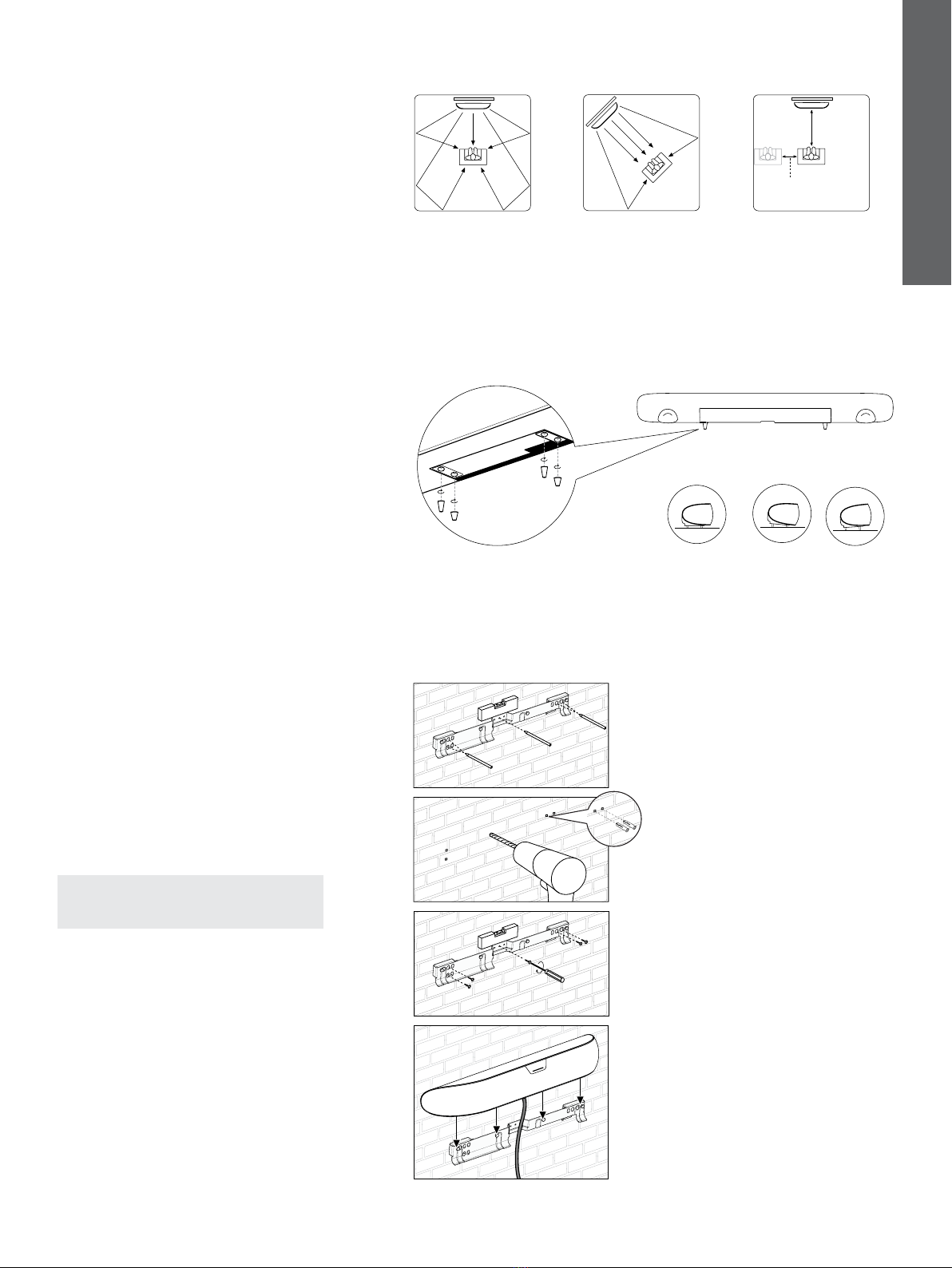

Figure 1
Possible room layouts
Figure 2
Fitting the feet
Figure 3
Using the wall bracket
OFFSET
DISTANCE

4
ENGLISH
plug the wall for appropriate screws. A second
person to assist with marking holes and lifting
Panorama 2 is recommended.
Use wall plugs that are appropriate for the type of
wall construction and ensure that wall, plugs and
screws are capable of reliably supporting Panorama
2’s weight (10.6kg/23.4lbs). If you have any doubt
over your ability to mount the bracket securely to
the wall you should engage specialist help. Once the
bracket has been secured to the wall, Panorama 2
can be lifted into the bracket where it is secured by
lugs on its rear face engaging with key-hole slots.
Figure 3 illustrate use of the wall bracket.
2.2 Panorama 2 Input Connections
The Panorama 2 connection sockets are located
on the rear of the unit. Panorama 2 may be turned
upside-down to gain access to the sockets. Ensure
that the surface on which Panorama 2 is placed
when upside-down will not damage its front grille.
Panorama 2 requires connection to mains power,
to one or more HDMI, digital or analogue audio
sources, and to an HDMI equipped television.
Panorama 2 offers six connection sockets.
Socket Type
1HDMI digital audio/video input interface
2HDMI digital audio/video input interface
3HDMI digital audio/video input interface
4HDMI digital audio/video ARC interface
5Digital/analogue audio 3.5mm combination
input jack
6Analogue audio subwoofer output RCA jack
Note: The Panorama 2 HDMI Out (ARC) socket
is both an input and an output. It sends video
signals from sources connected to other
Panorama 2 HDMI inputs to the television,
while also receiving television based audio for
reproduction. Televisions that don’t incorporate
an ARC enabled HDMI socket can still be
used with Panorama 2. See the Panorama 2
Connection Guide available for download from
www.bowers-wilkins.com for more information.
Note: The audio/video routed to the HDMI Out
interface is always the selected HDMI input.
Digital or analogue audio jack input signals
cannot be routed to the HDMI Out.
Figure 4 illustrates Panorama 2 connected in a
typical home entertainment system including a
television, a DVD player, a games console and
a wireless audio-visual network streamer. In this
system, in which Panorama 2 plays the role of
system “hub”, the connection scheme is as follows:
• The DVD player is connected to Panorama 2
HDMI Input 1.
• The games console is connected to Panorama 2
HDMI Input 2.
• The wireless audio-visual network streamer is
connected to Panorama 2 HDMI Input 3.
• The television is connected to Panorama 2
HDMI Out (Input 4). The HDMI cable must be
connected to the television “ARC” HDMI socket.
HDMI out
optical/aux sub out
HDMI 1 HDMI 2 HDMI 3
service
®
HDMI
AUDIO
OUT
HDMI (ARC)
Figure 4
Panorama 2 connected to
home entertainment system

5
ENGLISH
With this connection scheme the majority of audio
programme formats can be reproduced through
selection of the appropriate Panorama 2 input.
Note: For further information on connecting
Panorama 2 to a wide variety of audio sources
a Panorama 2 Connection Guide is available
for download from the Bowers & Wilkins web site
at www.bowers-wilkins.com
In addition to the mains, HDMI and subwoofer
sockets, a service socket is also present on the
Panorama 2 connection panel. The service socket is
not intended for consumer use. Figures 5 illustrates
and identies all the Panorama 2 connection
sockets.
2.3 Panorama 2 Subwoofer Connection
An active subwoofer can be connected to Panorama
2. A subwoofer can enhance the Panorama 2
experience by providing extra impact on movie
soundtracks and extending bass response on stereo
music programmes.
The subwoofer is connected via the Panorama 2
subwoofer output socket. Connect one end of an
RCA phono cable to the socket and the other end of
the cable to the subwoofer’s input socket.
Ensure that the subwoofer is switched on. As
Panorama 2 handles the appropriate low-pass
ltering on its subwoofer output, the subwoofer’s
internal low pass lter should be set to its maximum
or switched off. Initially set the subwoofer’s volume
level control to between half and three-quarters
maximum then ne control its volume via the
Panorama 2 subwoofer level setup menu (See
Paragraph 4.1).
3. Using Panorama 2
Panorama 2 is simple to operate with commonly
used functions available on both its front panel
and remote control handset. It has two operational
modes: Normal Mode and Setup Mode. When
Panorama 2 is switched on from standby it will start
up in normal mode.
Setup Mode, which requires the Panorama 2 to be
connected using HDMI to a television input for on
screen display, is selected via the remote handset
OSD button. Panorama 2 front panel controls are
described in Section 3.1, the remote handset is
described in Section 3.2, and Panorama 2 setup is
described in Section 4.
3.1 Panorama 2 Front Panel Controls
The Panorama 2 front panel display incorporates
a standby button and indicator with a proximity
and touch sensitive screen. When Panorama 2
is switched on, the display screen is operational
only when it senses an operator’s hand nearby.
Furthermore, the display only makes available
the options inherent to the specic Panorama 2
installation. For example, if only two out of the four
Panorama 2 inputs are connected, the display will
make only those two inputs available for selection.
Figure 6 illustrates the Panorama 2 front panel
controls.
Standby

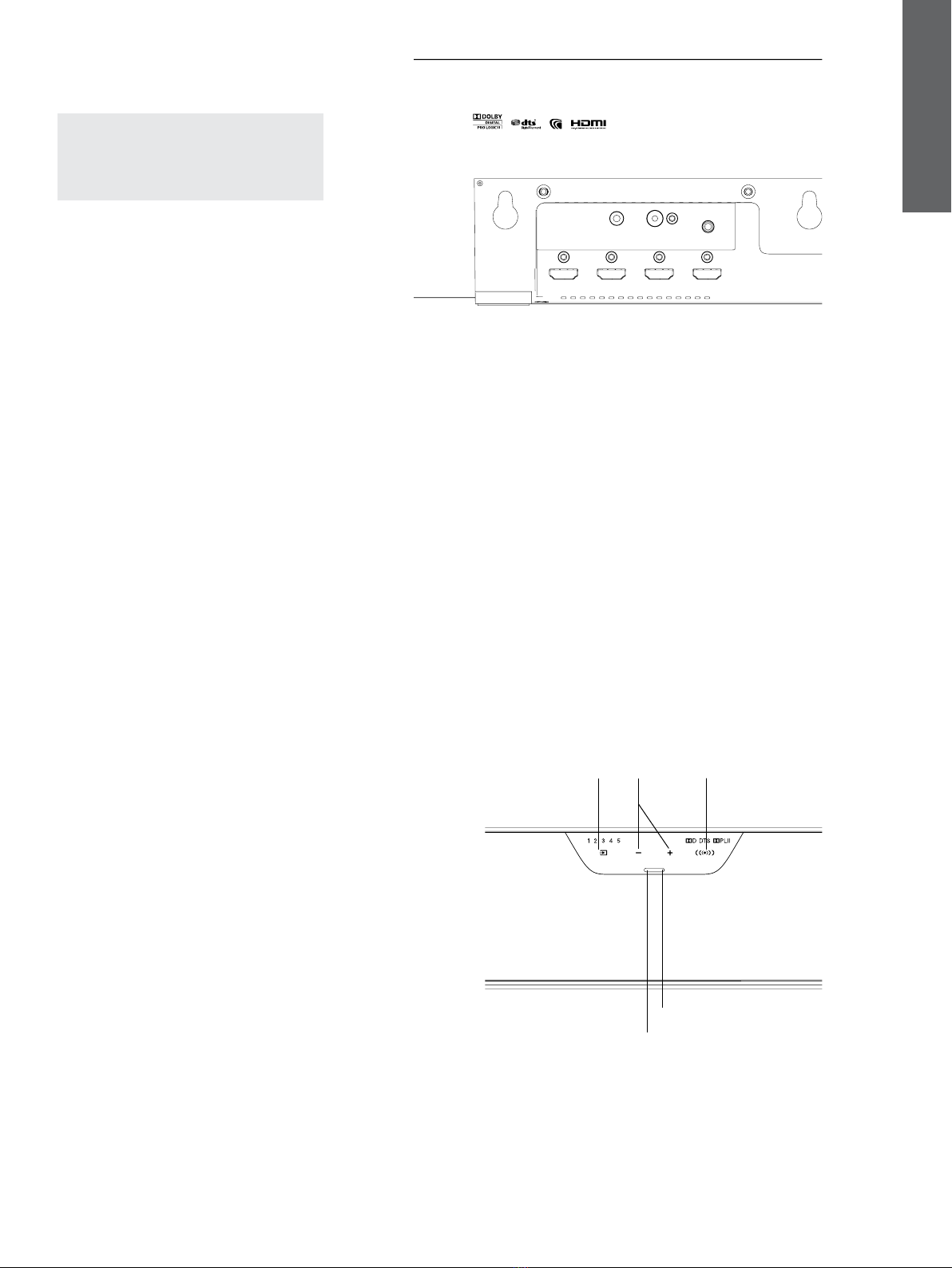

Figure 6
Front panel controls
Figure 5
Panorama 2 connection sockets
HDMI out
optical/aux sub out
®
HDMI 1 HDMI 2 HDMI 3
service
Audio Mode
VolumeInput
Indicator

6
ENGLISH
3.2 Remote Handset
Before the remote handset is rst used the clear
plastic insulating tab that prevents its battery from

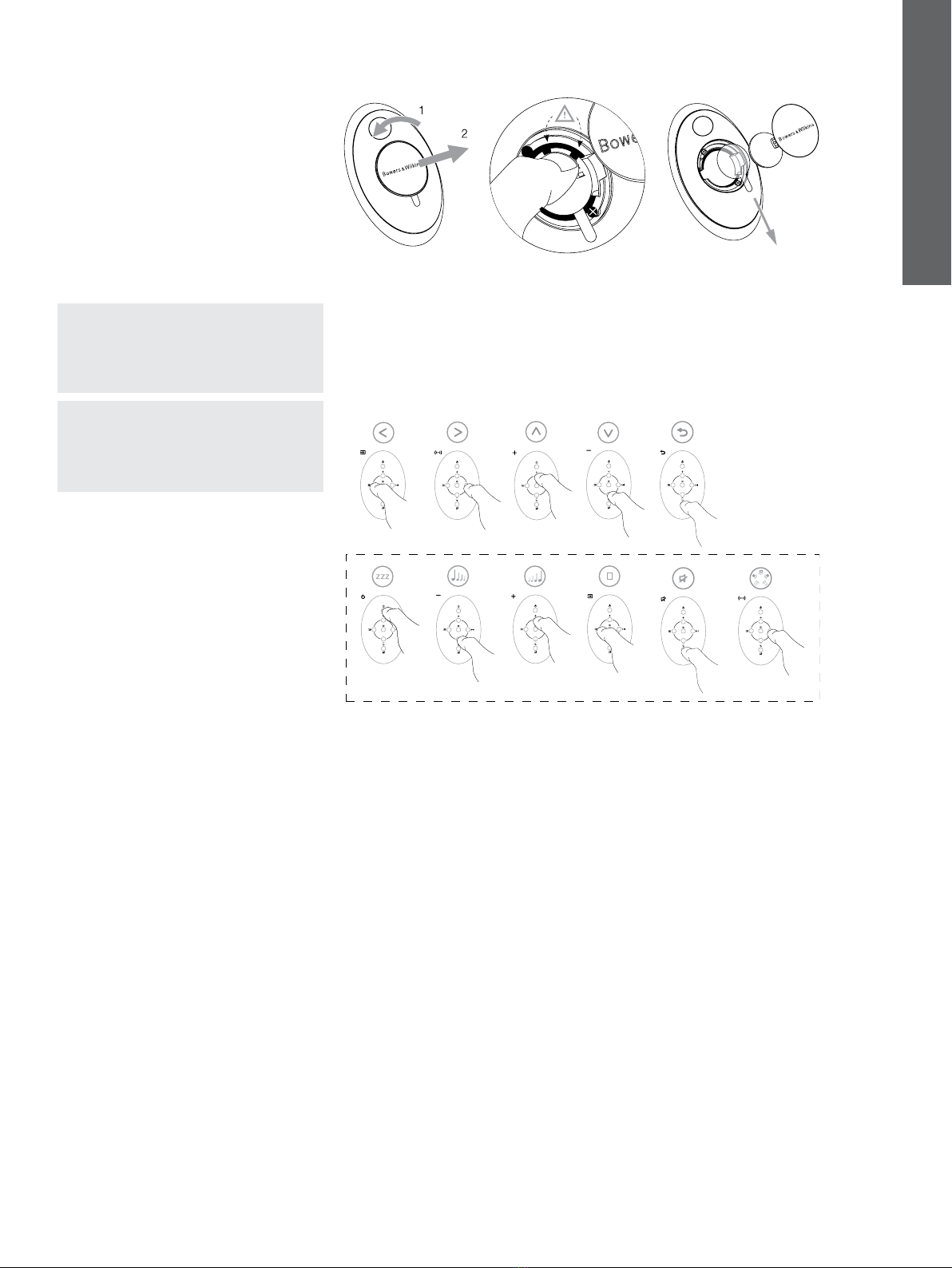

draining must be removed. Follow the procedure
illustrated in Figure 7 and described below to remove
the insulating tab.
• Rotate the battery cover anticlockwise 1/8 full
turn and remove it.
• Release the battery by pressing down on the
edge opposite the metal spring.
• Remove and discard the insulator.
• Replace the battery, rst locating one side under
the small lugs opposite the metal spring.
• Replace the cover.
Figure 8 illustrates the Panorama 2 handset controls.
Note: Universal or “learning” remote handsets
may also be used to control Panorama 2. If
Panorama 2 remote control codes are required
for handset programming they can be found
in the Support section of the Bowers & Wilkins
web site at www.bowers-wilkins.com
Note: An HDMI based remote control sharing
technology called CEC (Consumer Electronics
Control) may, if implemented on your television,
enable the television remote control handset
automatically to control some Panorama 2
functions. The manufacturer of your television
may use an alternative proprietary name for CEC.
3.3 Switching On and Using Panorama 2
Ensure that the DVD player is connected to
Panorama 2 Input 1 and that a television is
connected via its ARC input to the Panorama 2
HDMI Out. Switch on both the DVD player and
television, play a disc on the DVD player and select
the appropriate television input.
In its default setup Panorama 2 will switch on
automatically when an input signal is present on
Input 1. It will also automatically select Input 1
together with a default group of setup parameters
that have been specically chosen to provide good
initial performance in a typical domestic environment.
If a signal is present on Input 1 Panorama 2 will
immediately reproduce it.
Once reproducing audio satisfactorily, use the
Panorama 2 handset or front panel controls to raise
or lower the volume, select inputs or any available
alternative decode modes.
3.4 Audio Decode Modes
Audio from DVD, games consoles, streaming and
broadcast sources is often encoded with a variety
of surround sound formats. Panorama 2 is capable
of decoding Dolby Digital, DTS, Dolby PLII surround
sound formats as well as providing virtual surround
and music optimised modes. However, not all
decode modes can be used with every Panorama 2
input or type of programme material.
Panorama 2 will detect Dolby Digital and DTS
encoded 5.1 programme material and automatically
select the appropriate decode mode. With stereo
programme (2.0) material (analogue or digital),
Panorama 2 provides a choice of Cinema or Music
decode modes. Cinema mode encompasses
either Dolby PLII decoding with appropriately
encoded programme material, or “virtual surround”
processing that creates a surround sound eld from
non-encoded material. Music mode comprises
an algorithm that reproduces stereo material with
Figure 7
Removing the insulating tab from the remote
Figure 8
Handset controls
1 2 3 4 5

7
ENGLISH
a wider stereo effect to provide a sound from
Panorama 2 similar to conventional stereo systems.
When the choice is available, Cinema and Music
decode modes can be selected from the Panorama
2 front panel or from the remote control handset.
4. Panorama 2 setup
Using Panorama 2’s default setup is likely to
provide good results in many situations, however its
functionality and performance can be customised
in numerous ways through its Setup Mode better to
suit specic installations or personal preferences.
You may choose to adjust any or all of the setup
parameters.
To switch Panorama 2 into Setup Mode press the
remote handset OSD button. The Panorama 2 Setup
top level menu will be displayed on the connected
television. To Exit from Setup Mode press the Back
button on the remote handset.
Note: The Panorama 2 Setup Mode on screen
display can be shown in a variety of languages.
See Section 4.4 of this manual for information on
changing the display language.
Note: If no button is pressed for thirty seconds in
Setup Mode Panorama 2 will return automatically
to normal mode.
Select the next menu item up
Select the next menu item down
Input Select left item
Audio
mode
Select right item
OSD Select menu item and advance to next
menu level
Mute
(back)
Return to the previous menu
These six handset buttons enable navigation around
the Panorama 2 setup menus and selection of
setup options. There is no need to “save” selected
setup options. Once a menu option is selected, it is
implemented and saved automatically.
Note: Only the six menu navigation buttons are
operational when Panorama 2 is in Setup Mode.
Other handset buttons are non-operational.
The top level Panorama 2 setup menu comprises
four items: SOUND, ROOM SETUP, TUNING
and DEVICE. The setup parameters and options
available beneath each top level menu item are
described in the following sections. Select each
top level menu item in turn using the handset OSD
button .
4.1 The Sound Menu
The SOUND menu enables adjustment of Panorama
2 BASS and TREBLE, BASS EQ (equalisation),
SUBWOOFER LEVEL and SUBWOOFER
DISTANCE.
Note: The subwoofer menu items will only
be available if a subwoofer is connected to
Panorama 2.
The BASS menu option enables the relative level
of Panorama 2 bass output to be adjusted. Select
BASS and use the Input ( ) and Audio Mode ( )
buttons to increase or decrease the level. Return to
the previous menu by pressing the Back button .
The TREBLE menu option enables the relative level
of Panorama 2 treble output to be adjusted. Select
TREBLE and use the Input ( ) and Audio Mode ( )
buttons to increase or decrease the level. Return to
the previous menu by pressing the Back button .
Note: Bass and treble adjustment is best done
after listening to a variety of programme material.
Set levels that sound natural and comfortable.
Over emphasis of either bass or treble is likely
to become wearing after a while. Final bass
and treble level is best determined following
Panorama 2 BASS EQ and ROOM SETUP
adjustment.
The BASS EQ menu option enables the relative level
of bass output to be congured to take account of
the immediate environment around Panorama 2.
Select BASS EQ and use the Input ( ) and Audio
Mode ( ) buttons to select WALL if Panorama 2
is wall mounted or TABLE if Panorama 2 is table
mounted. Return to the previous menu by pressing
the Back button .
The SUBWOOFER LEVEL menu option enables the
relative level of a subwoofer connected to Panorama
2 to be adjusted. Select SUBWOOFER LEVEL
and use the Input ( ) and Audio Mode ( ) buttons
to adjust the level. Adjust the subwoofer level after
listening to a variety of different programme material.
Choose a setting that enables the low bass elements
of programme to be heard, but not to dominate.
Return to the previous menu by pressing the Back
button .
The SUBWOOFER DISTANCE menu option
enables the distance between a subwoofer
connected to Panorama 2 and the listening position
to be specied. Select SUBWOOFER DISTANCE
and use the Input ( ) and Audio Mode ( ) buttons to
adjust the distance. Return to the previous menu by
pressing the Back button .
Note: Specifying the distance between
the subwoofer and the listening position
is important to ensure that bass from the
subwoofer integrates correctly with the sound
from Panorama 2. The distance need not be
measured very accurately – plus or minus 0.25m
(1 ft) is ne. Measurement units can be changed
in the DEVICE setup menu.
4.2 The Room Setup Menu
The ROOM SETUP menu enables adjustment of
Panorama 2 VIEWING DISTANCE and OFFSET,
and LEFT WALL and RIGHT WALL reective
character to be specied.
The VIEWING DISTANCE menu option enables
the distance between Panorama 2 and the
listening position to be specied. Select VIEWING
DISTANCE and use the Input ( ) and Audio Mode
() buttons to adjust the distance. Return to the
previous menu by pressing the Back button .
The OFFSET menu option enables the distance, left
or right, that the central listening position is offset
from the centre of Panorama 2 to be specied.
Select OFFSET and use the Input ( ) and Audio
Mode ( ) buttons to set the distance. Return to the
previous menu by pressing the Back button .
Note: Specifying the offset distance helps ensure
that the timing of surround speaker output from
Panorama 2 is correct. The offset need not be
measured very accurately – plus or minus 0.25m
(1 ft) is ne. Measurement units can be changed
in the DEVICE setup menu.
The LEFT WALL and RIGHT WALL menu items
enable the sound reection characteristics of the
walls to either side of Panorama 2 to be specied.
Select LEFT WALL and RIGHT WALL in turn and
use the Input ( ) and Audio Mode ( ) buttons to
select from the option – soft, medium or hard – that
most accurately describes the character of the wall.
Return to the previous menu by pressing the Back
button .
Note: Panorama 2 generates a surround sound
eld by reecting sound from the side walls of
the room. Specifying the reective character of
the walls helps optimise performance. A typical
“hard” wall would be a large window or solid
brick structure; a “medium” wall would be a stud
construction or brick wall screened with furniture
items, and a “soft” wall would be a heavily
curtained window or wall with a fabric hanging.
4.3 The Tuning Menu
The TUNING menu enables adjustment of Panorama
2 GAIN, DELAY and BI-LANGUAGE settings.
The GAIN menu enables adjustment of Panorama
2’s analogue input (Input 5) sensitivity. Select GAIN
and use the Input ( ) and Audio Mode ( ) buttons
to adjust the value. Return to the previous menu by
pressing the Back button .
Note: Input sensitivity adjustment is sometimes
useful to compensate for the low output level of
some analogue source items.
Note: The GAIN menu will only be available if an
analogue input is selected.
The DELAY menu enables adjustment of Panorama
2’s overall audio output delay so that any video lip-
sync errors can be corrected. Delay adjustment only
applies to the currently selected input. For example,
if Input 1 requires delay adjustment it must be
selected before Panorama 2 enters Setup Mode. To
adjust the delay, select DELAY and use the Input ( )
and Audio Mode ( ) to adjust the value. Return to
the previous menu by pressing the Back button .
The BI-LANGUAGE function enables Panorama 2
to reproduce appropriately encoded dual language
programme material. Languages can be selected
individually or reproduced simultaneously. Panorama
2’s ability to create distinct left and right sound
elds makes simultaneous language reproduction
viable. The bi-language function is not available on
Panorama 2's analogue input.
To engage the bi-language function, select BI-
LANGUAGE and use the Input ( ) and Audio Mode
() buttons to select FIRST language, SECOND
language or MIX (both languages) as required.
Return to the previous menu by pressing the Back
button .
Note: The BILANG menu will only be available
if bilingual encoded material is detected by
Panorama 2.

8
ENGLISH
4.4 The Device Menu
The DEVICE menu enables conguration of
Panorama 2 auto ON/OFF, distance UNITS,
DISPLAY options and LANGUAGE settings.
The ON/OFF menu enables selection of Panorama
2’s auto on/off function. When auto on/off is
engaged Panorama 2 will switch on automatically
when an input signal is detected and switch off
automatically when no signal is detected for ten
minutes. Select ON/OFF and use the Input ( ) and
Audio Mode ( ) buttons to select an option. Return
to the previous menu by pressing the Back button .
The UNITS menu enables selection of measurement
units where they are used in menus that specify
distance. Select UNITS and use the Input ( ) and
Audio Mode ( ) buttons to select an option. Return
to the previous menu by pressing the Back button.
The LANGUAGE menu enables the language used
for the Panorama 2 Setup Mode on screen display to
be changed. Select LANGUAGE and use the Input
() and Audio Mode ( ) buttons to select from the
available languages. Return to the previous menu by
pressing the Back button .
5. Aftercare
The cabinet surfaces usually only require dusting,
or if grease marks are apparent, polishing with
the microbre cloth supplied. If you wish to use
an aerosol or other cleaner apply the aerosol or
cleaner rst onto an alternative cleaning cloth, not
directly onto the product. Test a small area rst,
as some cleaning products may damage some
of the surfaces. Avoid products that are abrasive,
or contain acid, alkali or anti-bacterial agents. Do
not use cleaning agents on the drive units. Do not
attempt to remove the grille.
Manufactured under license from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of
Dolby Laboratories.

9
FRANÇAIS
www.bowers-wilkins.com
Bienvenue à Bowers & Wilkins et à Panorama 2
Panorama 2 est une solution intégrée de son home-cinéma,
à la fois simple à congurer et remarquable sur le plan des
performances. Plutôt que d'utiliser des enceintes multiples
positionnées autour de la pièce, Panorama 2 applique un
traitement numérique sophistiqué du signal sur la source pour
créer une expérience sonore home-cinéma authentique sans
enceintes multiples. Panorama 2 est très simple à installer
et à utiliser grâce à ses technologies acoustiques avancées
empruntées directement à nos plus performants modèles hi-.
Il offre ainsi une qualité sonore comparable aux meilleurs
systèmes séparés haute-délité.
Avant de vous immerger dans un lm grâce au Panorama 2,
prenez le temps de lire attentivement ce manuel. Bowers &
Wilkins dispose d’un réseau de distributeurs agréés dans plus de
60 pays qui pourront vous aider à traiter tout problème que votre
revendeur ne parviendrait pas à résoudre. Enn, vous trouverez
des conseils d’installation et des informations supplémentaires
sur tous les produits Bowers & Wilkins en vous connectant sur le
site www.bowers-wilkins.com
FRANÇAIS
Contents
FRANÇAIS 2
Vue d'ensemble 3
1. Contenu du carton du Panorama 2 3
2. Installation du Panorama 2 3
2.1 Positionnement et accrochage du
Panorama 2 3
2.2 Branchements et raccordement du
Panorama 2 4
2.3 Raccordement d’un caisson de graves
au Panorama 2
5
3. Utilisation du Panorama 2 5
3.1 Commandes du panneau avant du
Panorama 2 5
3.2 Télécommande à distance 6
3.3 Mise en route et utilisation du Panorama 2
6
3.4 Modes de décodage audio 6
4. Conguration du Panorama 2 7
4.1 Le menu Sound (Son) 7
4.2 Le menu Room Setup
(Conguration de pièce) 7
4.3 Le menu Tuning (Ajustements/
Optimisation) 7
4.4 Le menu Device 8
5. Nettoyage 8

10
FRANÇAIS
Vue d'ensemble
Panorama 2 est un système audio home-cinéma complet,
intégré dans un appareil unique facile à installer au mur ou
sur un support de table. Il incorpore un décodeur audio
home-cinéma 5.1 canaux, des haut-parleurs pour les
voies frontales, centrale, surround et graves ainsi que tous
les amplicateurs associés. Un caisson de graves actif
additionnel peut également lui être connecté. Panorama
2 détectera automatiquement sa présence et ajustera ses
réglages internes en conséquence.
Le Panorama 2 dispose de quatre prises numériques
audio et vidéo HDMI, ainsi que d’une entrée commune
audio numérique/analogique. Les connecteurs d'interface
HDMI permettent le raccordement des sources audio/
vidéo numériques au Panorama 2. L'une d'entre elles est
spéciquement prévue pour y connecter un téléviseur.
L’entrée commune audio numérique/analogique permet de
relier des sources audio non-HDMI au Panorama 2.
Les prises HDMI du Panorama 2 spéciquement destinées
au raccordement d’un téléviseur permettent de router vers
celui-ci, et via le Panorama 2, tous les ux numériques
audio/vidéo qui sont issus d’autres sources. Si le téléviseur
dispose d’une voie de retour audio HDMI (ARC), le ux
audio issu du téléviseur pourra également être envoyé au
Panorama 2 au moyen de la même connexion HDMI.
Le Panorama 2 sera piloté au moyen d’une interface
utilisateur intuitive, positionnée en face avant, combiné à une
simple télécommande. Son installation et sa conguration
sera réalisée au travers d’un menu qui s’afche sur l’écran du
téléviseur auquel il est relié en HDMI.
1. Contenu du carton du Panorama 2
• Panorama 2
• Fixation murale
• Guide de démarrage rapide
• Cartes de garantie et d'enregistrement
• Télécommande
• Cordon secteur
• 4 x pieds de 25mm
• 4 x pieds de 35mm
• Cordon de raccordement optique Mini-Toslink
• Chiffon de nettoyage micro-bre
2. Installation du Panorama 2
2.1 Positionnement et accrochage du
Panorama 2
Les performances surround home-cinéma réalisées par
Panorama 2 seront optimales si celui-ci est positionné
dans la pièce de la manière la plus symétrique possible
par rapport aux murs adjacents et acoustiquement
rééchissants. Le schéma 1 montre deux emplacements
typiques possibles dans la pièce. Le Panorama 2 peut
être posé sur une table en position centrale par rapport au
téléviseur, ou être xé au mur au dessus ou au dessous du
téléviseur, à l’aide du support fourni.
Remarque : L’un des paramètres du menu de
conguration du Panorama 2 permet de sélectionner
les caractéristiques d'égalisation dans le grave
appropriées à un positionnement au mur ou sur table.
Reportez vous au paragraphe 4.1.
Si le Panorama 2 est posé sur une table, la xation murale
n’est pas nécessaire. Le Panorama 2 peut être posé
directement, ou au moyen des pieds fournis. Pour xer les
pieds de table, retournez le Panorama 2, posez le sur une
surface plane et vissez les pieds dans les trous taraudés
prévus à cet effet. Le schéma 2 illustre comment xer les
pieds de table.
Si le Panorama 2 est xé au mur, vous devez d’abord
déterminer l’emplacement des trous de xation du support
mural. Servez vous d’un niveau à bulle pour vous assurez
Schéma 1
Emplacements possibles dans la pièce d’écoute
Schéma 2
Fixation et ajustement des pieds
Schéma 3
Fixation du support mural
OFFSET
DISTANCE

11
FRANÇAIS
de son horizontalité, puis marquez l’emplacement des trous
sur le mur. Percez et chevillez le mur de façon appropriée.
L’aide d’une deuxième personne pour marquer les trous de
xation et pour lever le Panorama 2 jusqu’au niveau de son
emplacement mural est vivement recommandée.
Utilisez des chevilles murales de xation qui soient
appropriées à la nature du mur, et assurez-vous que le mur,
les chevilles et les vis seront capables de supporter le poids
du Panorama 2 (10.6 kg). Si vous avez le moindre doute sur
votre capacité à xer solidement le support mural, faites vous
aider par un spécialiste. Une fois le support mural solidement
xé, vous pouvez y accrocher le Panorama 2, en engageant
les pattes de xations recourbées, situées à l’arrière, dans
les fentes correspondantes du support mural. Le schéma 3
montre comment vous devez xer et utiliser le support mural.
2.2 Branchements et raccordement du
Panorama 2
Les prises de raccordement du Panorama 2 sont situées à
l'arrière de l'appareil. Vous pouvez retourner le Panorama
2 pour faciliter l’accès aux prises. Assurez vous que la
surface sur laquelle vous allez poser le Panorama 2 ne
risque pas d’endommager sa grille de façade.
Le Panorama 2 nécessite d’être raccordé une alimentation
secteur, à une ou plusieurs sources audio HDMI, numériques
et/ou analogiques, et à un téléviseur équipée de prises HDMI.
Le Panorama 2 dispose de six prises de raccordement :
Prises Type
1Prise de type HDMI audio/vidéo numérique
2Prise de type HDMI audio/vidéo numérique
3Prise de type HDMI audio/vidéo numérique
4
Prise de type HDMI audio/vidéo numérique ARC
5Prise combinée numérique/analogique de
type mini-jack 3.5 mm
6Sortie analogique de type RCA pour caisson
de graves externe
Remarque : La prise 4 HDMI Out (ARC) est à la fois une
entrée et une sortie : elle permet d’envoyer au téléviseur
le signal vidéo des sources connectées aux autres
prises HDMI, tout en récupérant le signal audio issu du
téléviseur pour qu’il soit retranscrit par le Panorama 2
(fonction ARC). Les téléviseurs qui ne disposent pas
d’une prise HDMI dotée de la fonction ARC peuvent
toutefois être utilisés avec Panorama 2. Pour plus
d'information, reportez vous au guide de raccordement
du Panorama 2, disponible en téléchargement sur le
site www.bowers-wilkins.com.
Remarque : Les signaux audio/vidéo qui sont
envoyés vers la prise de sortie HDMI Out sont ceux
qui sont sélectionnés au niveau des entrées HDMI
correspondantes. Les signaux numériques ou
analogiques, éventuellement présents au niveau de
l’entrée jack, ne seront pas routés vers la prise HDMI Out.
Le schéma 4 illustre le Panorama 2 connecté au sein d’un
système complet de divertissement à domicile, comprenant
un téléviseur, un lecteur DVD, une console de jeux et une
passerelle réseau audio/vidéo sans l. Dans ce système,
dans lequel le Panorama 2 joue le rôle central d’un « hub »,
les diverses connexions sont réalisées de la façon suivante:
• Le lecteur DVD est relié à l’entrée HDMI 1 du Panorama 2.
• La console de jeux est reliée à l’entrée HDMI 2 du
Panorama 2.
• La passerelle réseau audio/vidéo sans l est reliée à
l’entrée HDMI 3 du Panorama 2.
• Le téléviseur est relié à l’entrée HDMI 4 Out du
Panorama 2. Le câble HDMI connecté à l’entrée 4 doit
alors être relié à la prise HDMI « ARC » du téléviseur.
HDMI out
optical/aux sub out
HDMI 1 HDMI 2 HDMI 3
service
®
HDMI
AUDIO
OUT
HDMI (ARC)
Schéma 4
Le Panorama 2, connecté à un
système de divertissement à domicile.

12
FRANÇAIS
Dans une telle conguration, la plupart des formats audio
pourront être reproduits en sélectionnant l’entrée adéquate
du Panorama 2.
Remarque : Pour de plus amples informations sur les
possibilités de connexions de Panorama 2 à une large
variété de sources audio, un guide de raccordement
du Panorama 2 est disponible en téléchargement
sur le site Web de Bowers et Wilkins à l’adresse
www.bowers-wilkins.com
En complément de la prise secteur, des prises HDMI et de
la sortie pour caisson de graves, une prise de service est
également présente sur le panneau de raccordement du
Panorama 2. Cette prise de service n'est pas prévue pour
une utilisation par le propriétaire nal. Le schéma 5 illustre
et identie les prises de raccordement du Panorama 2.
2.3 Raccordement d’un caisson de graves
au Panorama 2
Un caisson de graves actif peut être relié au Panorama 2.
Un caisson de graves peut signicativement augmenter
votre plaisir d’écoute du Panorama 2 en offrant un
impact supplémentaire aux bandes sonores de lm et en
prolongeant la réponse dans le grave des programmes
stéréo musicaux.
Le caisson de graves sera connecté à la sortie caisson de
graves du Panorama 2. Branchez l’extrémité d’un câble
équipé de prises phono RCA à la sortie caisson de graves
et l'autre extrémité à l’entrée du caisson de graves.
Assurez-vous que le caisson de graves est en
fonctionnement. Le Panorama réalise le ltrage passe-bas
approprié au niveau de sa sortie caisson de graves, par
conséquent, le ltre passe-bas interne du caisson de
graves doit être réglé sur la position maximale ou être
coupé. Dans un premier temps, ajustez la commande de
volume interne du caisson de graves entre la moitié et
les trois-quarts, puis ajustez le niveau de volume nal en
utilisant les réglages du menu « caisson de graves » du
Panorama 2 (reportez vous au paragraphe 4.1).
3. Utilisation du Panorama 2
Le Panorama 2 est particulièrement simple à utiliser.
La plupart des fonctions usuelles sont accessibles
directement au niveau du panneau de commandes avant
ainsi que par la télécommande. On distingue deux modes
de fonctionnement : Le mode « normal » (Normal Mode)
et le mode de « conguration » (Setup Mode). Quand
le Panorama 2 est mis en route depuis le mode veille
(standby), il démarre directement en mode normal.
Le mode de conguration, qui nécessite que le Panorama
2 soit connecté au téléviseur via HDMI pour l’afchage sur
écran, est sélectionné en appuyant sur la touche OSD de
la télécommande. Les commandes du panneau de la face
avant sont décrites au paragraphe 3.1, la télécommande
est détaillée dans le paragraphe 3.2, enn le paragraphe 4
est consacré à la conguration du Panorama 2.
3.1 Commandes du panneau avant du
Panorama 2
L'afcheur de face avant du Panorama 2 intègre une touche
« standby » avec indicateur lumineux, ainsi qu’un écran
tactile doté d’un capteur de proximité. Quand le Panorama
2 est mis en marche, l'écran de visualisation ne devient
opérationnel que lorsque la main de l’utilisateur est proche
de l’afcheur. En outre, l’écran d’afchage ne rend accessible
que les entrées et fonctions inhérentes à la conguration réelle
du Panorama 2. Par exemple, si seulement deux entrées sur
les quatre que comporte le Panorama 2 sont effectivement
utilisées, le panneau avant n’afchera que ces deux
entrées. Le schéma 6 montre quelles sont les commandes
accessibles via le panneau avant du Panorama 2.
Veille (Standby)
Schéma 6
Commandes accessibles par le panneau avant
Schéma 5
Panneau de connexion du Panorama 2
HDMI out
optical/aux sub out
®
HDMI 1 HDMI 2 HDMI 3
service
Mode Audio
VolumeEntrée
Indicateur lumineux

13
FRANÇAIS
3.2 Télécommande à distance
Avant d’utiliser la télécommande, il est nécessaire de retirer
l’isolant plastique qui empêcher la pile de se décharger.
Suivez les instructions du schéma 7 pour pouvoir retirer
l’isolant plastique.
• Tourner le couvercle de la pile d’un 1/8 de tour dans
le sens inverse des aiguilles d’une montre et tirez pour
le retirer.
• Enlevez la pile en appuyant sur le coté opposé au
ressort en métal.
• Enlever et jeter l'isolant plastique.
• Remettre la pile en l’insérant d’abord sous les petits
crochets situés à l’opposé du ressort en métal.
• Replacer le couvercle.
Le schéma 8 détaille les commandes du Panorama 2
accessibles avec la télécommande.
Remarque : Une télécommande universelle ou à
apprentissage peut également être utilisée pour
piloter le Panorama 2. Si vous avez besoin des codes
de commandes infrarouge du Panorama 2 pour
programmer une télécommande tierce, vous pourrez
les trouver en vous rendant au niveau de la section
Support du site web de Bowers & Wilkins, à l’adresse
suivante : www.bowers-wilkins.com
Remarque : Un protocole de contrôle par
télécommande d’appareils connectés via HDMI
appelé « CEC » (Consumer Electronics Control) peut,
le cas échéant et si cette fonction est implémentée au
niveau de votre téléviseur, vous permettre de piloter
automatiquement certaines fonctions du Panorama 2
avec la télécommande de votre téléviseur. Le fabricant
de votre téléviseur peut utiliser une dénomination
différente pour le protocole CEC.
3.3 Mise en route et utilisation du Panorama 2
Assurez-vous que le lecteur DVD est bien connecté à
l’entrée 1 du Panorama 2 et qu'un téléviseur est relié via
son entrée ARC à la sortie HDMI du Panorama 2. Allumez
le lecteur DVD et le téléviseur, puis lancez la lecture sur le
lecteur DVD, et enn choisissez l'entrée correspondante
sur le téléviseur.
Par défaut, le Panorama se met en marche
automatiquement, dès qu’un signal d'entrée est présent
sur l'entrée 1. Il sélectionnera également automatiquement
l'entrée 1 et un jeu de paramètres de conguration par
défaut, spéciquement choisis pour garantir de bonnes
performances de restitution au sein d’un environnement
domestique typique. Si un signal est présent sur l’entrée 1,
le Panorama 2 le reproduira immédiatement.
Dès que le signal audio est reproduit correctement, utilisez
la télécommande du Panorama 2 ou les commandes du
panneau avant pour augmenter ou diminuer le volume,
sélectionner l’une ou l’autre des différentes entrées, ou
pour engager un mode de décodage audio particulier.
3.4 Modes de décodage audio
Les pistes audio d’un DVD, ou celles qui sont issues de
consoles de jeux ou d’émissions TV diffusées en direct
peuvent potentiellement être encodées dans des formats
audio surround variés. Le Panorama 2 est capable de
décoder les formats surround Dolby Digital, DTS, Dolby
PLII et peut également restituer des modes surround
virtuels ainsi que des modes audio optimisés pour les
écoutes musicales. Cependant, ces différents modes de
décodage peuvent ne pas être utilisés systématiquement
pour chacune des entrées du Panorama 2 ou pour chaque
type de programme audio.
Le Panorama 2 détectera les pistes audio 5.1 encodées
en Dolby Digital et en DTS et engagera automatiquement
le mode de décodage approprié. En ce qui concerne les
sources audio encodées en stéréo 2.0 (que ce soit en
Figure 7
Retirer l’isolant de la pile de la télécommande.
Figure 8
Contrôles avec la télécommande
1 2 3 4 5

14
FRANÇAIS
numérique ou en analogique), le Panorama 2 vous offre
la possibilité de choisir entre les modes de décodages
Music ou Cinéma. Le mode Cinéma propose soit un
décodage de type Dolby PLII pour toutes les sources
convenablement encodées, ou le mode « virtual
surround » (mode surround virtuel) qui permet de créer
un champ surround à partir de sources stéréo non
encodées. Le mode Music dispose d’un algorithme qui
permet de restituer les sources musicales stéréo de façon
plus large, de cette façon le son reproduit par le Panorama
2 est proche de celui qui serait délivré par un système
stéréo conventionnel.
Lorsque le choix est possible, les différentes modes de
décodages Cinéma et Music peuvent être sélectionnées
au niveau du panneau de commande de face avant ou
avec la télécommande du Panorama 2.
4. Conguration du Panorama 2
La conguration par défaut du Panorama 2 est à même
de fournir de bons résultats dans la plupart des cas,
toutefois ses fonctionnalités ainsi que ses performances
peuvent être personnalisées aux besoins de l’utilisateur
de différentes façons, au travers de son menu de
conguration (Setup Mode) ou pour des préférences
personnelles. Vous pouvez ainsi choisir d'ajuster les
différents paramètres d'installation à votre gré.
Pour passer le Panorama 2 dans le mode de conguration,
appuyez sur la touche OSD de la télécommande. Le
premier menu d’installation du Panorama 2 sera alors
afché à l’écran du téléviseur qui lui est connecté. Pour
sortir du mode de conguration, appuyez sur la touche
Back de la télécommande.
Remarque : Les menus du mode de conguration
du Panorama 2 sur l’écran peuvent être afchés en
différentes langues. Reportez vous à la section 4.4 de
ce manuel pour savoir comment changer la langue
d'afchage.
Remarque : Si aucun bouton n'est pressé au bout de
trente secondes alors que le Panorama 2 est en mode
de conguration, celui repassera automatiquement en
mode normal.
sélectionner l’item du haut du menu
sélectionner l’item du bas du menu
Input sélectionner l’item de gauche
Audio
mode
sélectionner l’item de droite
OSD Sélectionnez l’item de menu correspondant
et passer à l’item suivant du menu
Mute
(back)
Revenir au menu précédent
Ces six boutons de la télécommande permettent
d’effectuer la navigation dans les menus de conguration
du Panorama 2 et de sélectionner les différentes options
d'installation. Il n'est pas nécessaire de « sauver » les
options d’installation choisies : dès qu’un item de menu
est sélectionné, il est automatiquement implémenté et
sauvegardé.
Remarque : Lorsque le Panorama 2 est en mode
installation, seuls les six boutons de navigation dans
les menus sont opérationnels. Les autres boutons de
la télécommande ne sont pas fonctionnels.
Le menu principal de conguration du Panorama 2
comporte quatre items : SOUND (Son), ROOM SETUP
(Conguration de pièce), TUNING (Ajustements/
Optimisation) et DEVICE (Appareil). Les paramètres
et les options d'installation disponibles pour chacun
des items de ces menus sont décrits dans les sections/
paragraphes qui suivent. Vous pouvez choisir l’un des
quatre items de menus par pression successive sur la
touche OSD .
4.1 Le menu Sound (Son)
Le menu SOUND permet d'ajuster les paramètres suivants
du Panorama 2: BASS (graves), TREBLE (aigus), BASS
EQ (égalisation), SUBWOOFER LEVEL (niveau de
volume du caisson de graves) et enn SUBWOOFER
DISTANCE (distance du caisson de graves).
Remarque : Les items de menus liés à la conguration
du caisson de graves n’apparaissent que si un caisson
de graves est connecté au Panorama 2.
L'option BASS du menu permet d’ajuster le niveau de
grave du Panorama 2. Sélectionnez BASS et utilisez les
touches Input ( ) et Audio mode ( ) pour augmenter ou
pour diminuer le réglage de grave. Pour revenir au menu
précédent appuyez sur le bouton Back .
L'option TREBLE du menu permet d’ajuster le niveau
d’aigu du Panorama 2. Sélectionnez TREBLE et utilisez
les touches Input ( ) et Audio mode ( ) pour augmenter
ou pour diminuer le réglage d’aigu. Pour revenir au menu
précédent appuyez sur le bouton Back .
Remarque : Effectuez les ajustements relatifs du
grave et de l’aigu après avoir écouté des contenus
sufsamment variés de programmes musicaux. Réglez
les niveaux à des valeurs réalistes et confortables.
Le fait de trop accentuer les niveaux de graves ou
d’aigus peut s’avérer fatiguant à la longue. Enn, il est
préférable d’ajuster les niveaux de graves et d’aigus
après avoir réglé les paramètres des items BASS EQ
et ROOM SETUP.
L'option BASS EQ permet d’ajuster le niveau relatif de
grave pour tenir compte de l’environnement immédiat du
Panorama 2. Sélectionnez BASS EQ et utilisez les touches
Input ( ) et Audio mode ( ) pour choisir entre l’option
WALL (Mur) ou TABLE (Table) selon que le Panorama
2 est xé au mur ou posé sur une table. Pour revenir au
menu précédent appuyez sur le bouton Back .
L'option SUBWOOFER LEVEL du Panorama 2 permet
d’ajuster le niveau de volume d’un caisson de graves
connecté au Panorama 2. Choisissez SUBWOOFER
LEVEL et utilisez les touches Input ( ) et Audio mode
() pour ajuster le niveau. Ecoutez un panel assez large
et varié de programmes pour réaliser cet ajustement.
Sélectionnez un réglage qui vous permettra de percevoir
les plus petits détails dans le grave, mais n’exagérez pas
le réglage. Pour revenir au menu précédent appuyez sur le
bouton Back .
L'option SUBWOOFER DISTANCE permet de régler la
distance entre le caisson de graves connecté au Panorama
2 et la position d’écoute. Choisissez SUBWOOFER
DISTANCE et utilisez les touches Input ( ) et Audio mode
() pour ajuster la distance. Pour revenir au menu
précédent appuyez sur le bouton Back .
Remarque : Il est important de bien ajuster le réglage
de distance entre le caisson de graves et la position
d’écoute pour s'assurer que les graves issus du
caisson s’intègrent correctement avec le son diffusé
directement par le Panorama 2. La valeur de distance
n'a pas besoin d'être mesurée avec une grande
précision : une valeur à plus ou moins 0.25m est
sufsante. L’unité de mesure de distance peut être
changée au niveau de l’item DEVICE du menu de
conguration.
4.2 Le menu Room Setup
(Conguration de pièce)
Le menu ROOM SETUP (Conguration de pièce)
vous permet d’ajuster les valeurs VIEWING DISTANCE,
OFFSET et enn LEFT WALL et RIGHT WALL.
L'option VIEWING DISTANCE permet d’ajuster la
valeur de distance de la position d’écoute par rapport
au Panorama 2. Sélectionnez VIEWING DISTANCE
et utilisez les touches Input ( ) et Audio mode ( ) pour
ajuster la distance. Pour revenir au menu précédent
appuyez sur le bouton Back .
L'option OFFSET permet d’ajuster le décalage, gauche
ou droit, du centre de la position d’écoute par rapport
au milieu du Panorama 2. Choisissez OFFSET et utilisez
les touches Input ( ) et Audio mode ( ) pour ajuster le
décalage. Pour revenir au menu précédent appuyez sur le
bouton Back .
Remarque : Régler le décalage de distance permet
de réaliser une synchronisation temporelle correcte
des haut-parleurs surround du Panorama 2. La valeur
du décalage n'a pas besoin d'être mesurée avec une
grande précision : une valeur à plus ou moins 0.25m
est sufsante. L’unité de mesure de distance peut être
changée au niveau de l’item DEVICE du menu de
conguration.
Les réglages LEFT WALL et RIGHT WALL permettent
de spécier les caractéristiques sur le plan acoustique des
murs situés de par et d’autre du Panorama 2. Choisissez
LEFT WALL et RIGHT WALL, et utilisez les touches Input
() et Audio mode ( ) pour saisir l’un des trois options
- doux, moyen ou dur - qui vont décrire au mieux le
caractère réectif du mur. Pour revenir au menu précédent
appuyez sur le bouton Back .
Remarque : Panorama 2 produit un champ surround
en utilisant les réexions sur les murs latéraux de la
pièce d’écoute. Le fait de spécier le caractère plus
ou moins rééchissant des murs permet d’optimiser
ses performances. Un mur « dur » sera typiquement
constitué d’une grande fenêtre ou de briques pleines;
un mur « moyen » sera fait de plaques de plâtre ou de
briques devant lequel on aurait disposé des meubles.
Enn un mur « doux » est par exemple une fenêtre
équipé de rideaux lourds ou un mur recouvert de tissu
tendu.
4.3 Le menu Tuning (Ajustements/
Optimisation)
Le menu Tuning permet d'ajuster certains paramètres,
comme le GAIN, le DELAY et la fonction de BI-
LANGUAGE du Panorama 2.
Le menu GAIN permet de régler la sensibilité de l'entrée
analogique du Panorama 2 (entrée 5). Sélectionnez GAIN
et utilisez les touches Input ( ) et Audio mode ( ) pour
ajuster la valeur. Pour revenir au menu précédent appuyez
sur le bouton Back .
Remarque : L'ajustement de la sensibilité d'entrée peut
s’avérer utile pour compenser le faible niveau de sortie
de certaines sources analogiques.
Remarque : Le menu GAIN est accessible uniquement
si une entrée analogique a été sélectionnée.
Le menu DELAY réalise le réglage du retard global du
signal audio restitué par le Panorama 2, permettant
notamment de synchroniser avec précision le son et
l’image lorsqu’un défaut de type « lipsync » est constaté.
L'ajustement du retard s'applique uniquement à l'entrée
effectivement choisie. Par exemple, si l'entrée 1 nécessite
un réglage du retard, celle-ci doit être sélectionnée avant
de sélectionner le menu de conguration. Pour ajuster le

15
FRANÇAIS
retard, choisissez l’option DELAY et utilisez les touches
Input ( ) et Audio mode ( ) pour ajuster la valeur. Pour
revenir au menu précédent appuyez sur le bouton Back .
La fonction BI-LANGUAGE permet au Panorama 2
de reproduire un contenu audio qui aurait été encodé
avec deux langues. Chacune des langues peuvent
être sélectionnées individuellement ou reproduites
simultanément. La capacité du Panorama 2 à créer
des champs surrounds gauches et droits distincts rend
possible la reproduction simultanée de deux langues.
Cette fonction bi-langue n'est pas disponible au niveau de
l'entrée analogique du Panorama 2. Pour sélectionner la
fonction bi-langue, choisissez BI-LANGUAGE et utilisez
les touches Input ( ) et Audio mode ( ) pour choisir la
FIRST (Première) langue, la SECOND (Deuxième)
langue ou pour sélectionner l’option MÉLANGE (MIX)
-deux langues- selon le besoin. Pour revenir au menu
précédent appuyez sur le bouton Back .
Remarque : Le menu BI-LANGUAGE sera accessible
uniquement un contenu audio encodé en bi-langue est
détecté par le Panorama 2.
4.4 Le menu Device
Le menu DEVICE permet de congurer certaines options
du Panorama 2 comme la fonction ON/OFF (Marche/
Arrêt) automatique, l’unité (UNITS) utilisée pour tous les
réglages de distance, les différentes options d'afchage
(DISPLAY) et enn le choix des langues pour les menus
(LANGUAGE).
Le menu ON/OFF permet d’engager la fonction de mise
en marche automatique du Panorama 2. Lorsque l’option
Marche/Arrêt automatique est sélectionnée, le Panorama
2 se mettra en marche automatiquement dès qu’un signal
est détecté sur l’une de ses entrées ; il se mettra à l’arrêt
automatiquement si aucun signal n'est détecté pendant
plus de dix minutes. Sélectionnez l’option "MARCHE/
ARRÊT" et utilisez les touches Input ( ) et Audio mode (
) pour choisir l’une des deux options. Pour revenir au menu
précédent appuyez sur le bouton Back .
Le menu UNITS permet de déterminer quelle unité de
mesure sera utilisée dans tous les menus où on peut
ajuster une distance. Choisir UNITS et utilisez les touches
Input ( ) et Audio mode ( ) pour choisir une option. Pour
revenir au menu précédent appuyez sur le bouton Back .
Le menu LANGUAGE du Panorama 2 permet de choisir
la langue utilisée dans le menu de conguration pour les
afchages à l’écran Choisissez LANGUAGE et utilisez
les touches Input ( ) et Audio mode ( ) pour sélectionner
l’une des langues disponibles. Pour revenir au menu
précédent appuyez sur le bouton Back .
5. Nettoyage
La surface du coffret ne nécessitera normalement qu’un
simple dépoussiérage. Si toutefois des traces graisseuses
apparaissaient, effectuez un nettoyage doux à l’aide
du tissu en microbre fourni. Avant d’utiliser un produit
nettoyant liquide, ou en aérosol, pulvérisez l'aérosol ou
appliquez le produit sur le chiffon et pas directement sur
l’appareil. Faites d’abord un essai sur une petite surface,
car certains produits peuvent s’avérer trop agressifs et
endommager la surface du coffret. Évitez tous les produits
abrasifs, ou contenant de l'acide, de l'ammoniaque ou
des agents antibactériens. N’utilisez pas de produits de
nettoyage sur les haut-parleurs. N’essayez pas de retirer
la grille.
Fabriqué sous licence des Laboratoires Dolby. Dolby et
le symbole double D sont des marques déposées des
Laboratoires Dolby.

16
DEUTSCH
www.bowers-wilkins.de
Willkommen bei Bowers & Wilkins und dem Panorama 2
Der Panorama 2 setzt im Bereich Soundbars und
Soundprojektoren neue Maßstäbe und stellt die perfekte
Heimkinolösung für brillanten Surround-Klang aus einem einzigen
Lautsprecher dar. Dank innovativer Akustiktechnologien, die
direkt auf denen unserer High-End-HiFi-Designs basieren,
beeindruckt er durch beste Klangqualität und kombiniert diese
mit einer kinderleichten Installation. Zudem ist der Panorama 2
mit erstklassiger Digitaltechnik bestückt.
Bevor Sie den Panorama 2 installieren und sich von seinem
Heimkino-Sound faszinieren lassen, lesen Sie bitte diese
Bedienungsanleitung. Dies wird Ihnen bei der optimalen Nutzung
des Systems helfen. Bowers & Wilkins liefert in über 60 Länder
und verfügt über ein weites Netz erfahrener Distributoren, die
Ihnen weiterhelfen, auch wenn der Händler Ihr Problem nicht
lösen kann. Weitere Informationen und Installationshinweise
erhalten Sie unter www.bowers-wilkins.de
DEUTSCH
Contents
DEUTSCH 16
Überblick 17
1. Inhalt des Panorama 2-Versandkartons 17
2. Installation des Panorama 2 17
2.1 Platzierung und Montage 17
2.2 Anschlussmöglichkeiten 18
2.3 Anschließen eines Subwoofers 19
3. Nutzung des Panorama 2 19
3.1 Bedienelemente an der Gerätefront 19
3.2 Fernbedienung 20
3.3 Einschalten und Nutzung des Panorama 2 20
3.4 Audiodekodiermodi 20
4. Setup des Panorama 2 21
4.1 Menü Klang 21
4.2 Menü Raumeinstellung 21
4.3 Menü Einstellung 21
4.4 Menü Gerät 22
5. Pege 22

17
DEUTSCH
Überblick
Panorama 2 ist ein vollständiges Heimkino-Audiosystem
in einem leicht zu installierenden Gerät, das an der Wand
befestigt oder auf den Tisch gestellt werden kann. Es
verfügt über einen 5.1-Kanal-Heimkino-Audiodekoder mit
Front-, Center-, Surroundlautsprechern und Subwoofer
sowie deren Verstärker für den Antrieb. Zusätzlich
kann ein Aktiv-Subwoofer angeschlossen werden. Der
Panorama 2 erkennt ihn automatisch und stellt sich
selbst entsprechend ein.
Er besitzt vier HDMI-Anschlüsse und einen
Audioeingang (analog/digital). Die HDMI-Buchsen
ermöglichen den Anschluss digitaler Audio-/
Videoquellen an den Panorama 2. Eine von ihnen ist
speziell für den Anschluss eines Fernsehers ausgelegt.
Über den kombinierten Audioeingang (digital/analog)
können nicht-HDMI-fähige Audioquellen an den
Panorama 2 angeschlossen werden.
Mithilfe der speziell für die Verbindung mit einem
Fernsehgerät konzipierte HDMI-Buchse können die
Videosignale einer anderen Audio-/Videoquelle über den
Panorama 2 zum Fernseher gesendet werden. Verfügt
das Fernsehgerät über einen HDMI Audio Return
Channel (ARC), so werden auch die vom Fernseher
kommenden Audiosignale automatisch über diesen
HDMI-Anschluss zum Panorama 2 gesendet.
Der Panorama 2 verfügt über ein bewegungssenso-
risches Touch-Display und eine Fernbedienung. Das
Setup und die Konguration des Panorama 2 werden
über das zusätzliche On-Screen-Display durchgeführt,
das ausgesprochen einfach und strukturiert aufgebaut
ist. Es erscheint auf dem Bildschirm des über HDMI
angeschlossenen Fernsehgerätes.
1. Inhalt des Panorama 2-Versandkartons
• Panorama 2
• Wandhalterung
• Kurzanleitung
• Garantie- und Registrierungsunterlagen
• Fernbedienung
• Netzkabel
• 4 x 25-mm-Füße
• 4 x 35-mm-Füße
• Mini-Toslink-Adapter
• Mikrofasertuch
2. Installation des Panorama 2
2.1 Platzierung und Montage
Die vom Panorama 2 erzielte Heimkino-Surround-
Performance wird optimiert, wenn er in einem Raum
praktisch symmetrisch zwischen zwei Wände gestellt
wird, die den Schall reektieren. In Abbildung 1 sind
verschiedene Aufstellungsmöglichkeiten im Raum
dargestellt. Der Panorama 2 kann entweder zentral
auf einen Tisch vor dem für das Heimkino genutzten
Fernseher gestellt oder über die zum Lieferumfang
gehörende Halterung mittig über oder unter dem
Fernseher an der Wand montiert werden.
Hinweis: Ein Setup-Menü ermöglicht die Auswahl
der Bass-EQ-Charakteristiken entsprechend der
Platzierung des Panorama-Systems an der Wand
bzw. auf dem Tisch (siehe Abschnitt 4.1).
Wird der Panorama 2 auf einen Tisch gestellt, so
wird die Halterung nicht benötigt. Es kann entweder
direkt auf den Tisch oder durch vier der beiden zum
Lieferumfang gehörenden Fuß-Sets etwas erhöht
aufgestellt werden. Zum Anbringen der Füße stellen Sie
das Panorama 2-System auf den Kopf und drehen sie
in die vorgesehenen Bohrungen. In Abbildung 2 ist das
Anbringen der Füße dargestellt.
Wird der Panorama 2 an der Wand montiert, so sind
zunächst die Lochpositionen für die Schrauben der
Wandhalterung an der Wand festzulegen. Verwenden
Sie eine Wasserwaage und stellen Sie so sicher, dass
die Halterung waagerecht ausgerichtet ist, bevor Sie die
Lochpositionen markieren. Bohren Sie die Löcher für
die Schrauben in die Wand. Wir empfehlen, dass eine
zweite Person beim Markieren der Löcher und beim
Hochheben des Panorama 2 hilft.
Abbildung 1
Aufstellungsmöglichkeiten im Raum
Abbildung 2
Anbringen der Füße
Abbildung 3
Nutzung der Wandhalterung
OFFSET
DISTANCE

18
DEUTSCH
Verwenden Sie Wanddübel, die für die jeweilige
Wandkonstruktion geeignet sind und stellen Sie sicher,
dass die Wand, die Dübel und die Schrauben das
Gewicht des Panorama 2-Systems (10,6 kg) zuverlässig
tragen können. Sollten Sie daran zweifeln, dass Sie
die Halterung sicher an der Wand befestigen können,
so sollten Sie sich von einem Fachmann helfen lassen.
Ist die Halterung sicher an der Wand befestigt, kann
der Panorama 2 über seine Haltevorrichtungen an der
Rückseite in die Befestigungslöcher der Wandhalterung
eingesetzt werden. In Abbildung 3 ist die Nutzung der
Wandhalterung dargestellt.
2.2 Anschlussmöglichkeiten
Die Anschlüsse benden sich an der Rückseite des
Panorama 2. Daher muss das Gerät auf die Vorderseite
gestellt werden, um Zugang zu den Anschlüssen zu
bekommen. Stellen Sie sicher, dass die Oberäche,
auf die das Panorama 2-System gelegt wird, nicht die
Frontabdeckung beschädigt.
Das Panorama 2-System muss an das Netz und an
mindestens einen oder mehrere HDMI-Anschlüsse,
an digitale oder analoge Audioquellen sowie an einen
Fernseher mit HDMI angeschlossen werden. Dazu
stehen beim Panorama 2 sechs Anschlüsse zur
Verfügung.
Buchse Typ
1HDMI-Eingang
2HDMI-Eingang
3HDMI-Eingang
4HDMI-Buchse (unterstützt ARC)
53,5-mm-Eingangsbuchse (digital/analog)
6Analoger Subwoofer-Ausgang (Cinch)
Hinweis: Bei der ARC-unterstützenden HDMI out-
Buchse des Panorama 2 handelt es sich sowohl um
einen Ein- als auch um einen Ausgang. Einerseits
sendet sie die Videosignale der an die anderen
HDMI-Eingänge des Panorama 2 angeschlossenen
Quellen zum Fernseher, andererseits empfängt sie
auch die vom Fernseher kommenden Audiosignale
für die Wiedergabe. Verfügt Ihr Fernseher nicht über
eine ARC-fähige HMDI-Buchse, so kann er dennoch
an das Panorama 2-System angeschlossen werden.
Weitere Informationen hierzu enthält die Anschluss-
und Geräteübersicht, die auf bowers-wilkins.com
zum Download bereit steht.
Hinweis: Es werden stets die Audio-/Videosignale
des ausgewählten HDMI-Eingangs zur HDMI out-
Buchse gesendet. Die Signale des analogen bzw.
digitalen Audioeingangs können nicht zum HDMI
out-Anschluss gesendet werden.
In Abbildung 4 ist der Panorama 2 als Komponente in
einem Heimunterhaltungssystem dargestellt, zu dem ein
Fernseher, ein DVD-Player, eine Spielekonsole und ein
drahtloser A/V-Netzwerk-Streamer gehören. In diesem
System übernimmt Panorama 2 die Rolle des „Hubs“.
Die Verbidnungen sind folgendermaßen hergestellt
worden:
• Der DVD-Player ist an den HDMI1-Eingang des
Panorama 2 angeschlossen.
• Die Spielekonsole ist an den HDMI2-Eingang des
Panorama 2 angeschlossen.
• Der A/V-Netzwerk-Streamer ist an den HDMI3-
Eingang des Panorama 2 angeschlossen.
• Der Fernseher ist an HDMI out (Eingang 4) des
Panorama 2 angeschlossen. Das HDMI-Kabel muss
an die ARC-fähige HDMI-Buchse des Fernsehers
angeschlossen werden.
HDMI out
optical/aux sub out
HDMI 1 HDMI 2 HDMI 3
service
®
HDMI
AUDIO
OUT
HDMI (ARC)
Abbildung 4
Der Panorama 2 als Komponente
in einem Heimunterhaltungssystem

19
DEUTSCH
Bei diesem Anschlussschema können die meisten
Audio-Programmformate durch die Auswahl des
passenden Panorama 2-Eingangs wiedergegeben
werden.
Hinweis: Weitere Informationen darüber, wie
das Panorama 2-System mit einer Vielzahl von
Audioquellen verbunden werden kann, enthält die
Anschluss- und Geräteübersicht, die auf bowers-
wilkins.com zum Download bereit steht.
Zusätzlich zum Netzanschluss, zu den HDMI-
Anschlüssen und dem Subwoofer-Ausgang besitzt das
Panorama 2-System noch einen Steuerungsanschluss,
der nicht für den Kunden gedacht ist. In Abbildung
5 sind alle Anschlussmöglichkeiten des Panorama 2
dargestellt
2.3 Anschließen eines Subwoofers
Ein Aktiv-Subwoofer kann an das Panorama 2-System
angeschlossen werden. Dieser kann das Klangerlebnis
mit dem Panorama 2-System noch weiter verbessern,
da durch ihn bei Film-Soundtracks zusätzliche
Tiefbass-Power und bei Stereo-Musikprogrammen eine
erweiterte Basswiedergabe gewährleistet ist.
Der Subwoofer wird über die Subwoofer-
Ausgangsbuchse des Panorama 2-Systems
angeschlossen. Verbinden Sie ein Ende des Cinch-
Kabels mit der Ausgangsbuchse und das andere Ende
mit der Eingangsbuchse des Subwoofers.
Stellen Sie sicher, dass der Subwoofer eingeschaltet
ist. Da das Panorama 2-System die Tiefpasslterung
übernimmt, sollte das interne Tiefpasslter des
Subwoofers auf Maximum gestellt oder ausgeschaltet
werden. Setzen Sie den Lautstärkeregler des
Subwoofers zunächst auf den halben bzw. auf
Dreiviertel des Maximalwertes und stimmen Sie seine
Lautstärke anschließend über das Subwoofer-Level-
Menü (siehe Abschnitt 4.1) fein ab.
3. Nutzung des Panorama 2
Das Panorama-System ist einfach zu bedienen.
Alle häug genutzten Funktionen stehen sowohl an
der Gerätefront als auch auf der Fernbedienung zur
Verfügung. Es verfügt über zwei Betriebsmodi: den
normalen und den Setup-Modus. Wird das Panorama
2-System vom Standby-Betrieb eingeschaltet, so läuft
er im normalen Modus.
Für den Setup-Modus muss das Panorama 2-System
über HDMI mit einem Fernseher verbunden werden,
damit das On-Screen-Display zur Verfügung
steht. Dieser Modus wird über die OSD-Taste der
Fernbedienung aufgerufen. Die Bedienelemente an der
Gerätefront werden in Abschnitt 3.1, die Fernbedienung
in Abschnitt 3.2 und das Panorama 2-Setup in
Abschnitt 4 beschrieben.
3.1 Bedienelemente an der Gerätefront
An der Gerätefront des Panorama 2 benden sich
eine Standby-Taste und ein bewegungssensorisches
Touch-Display. Bei eingeschaltetem Panorama 2 wird
das Display nur dann aktiviert, wenn es die Hand des
Benutzers erkennt. Außerdem erscheinen im Display
nur Funktionen, die für den speziellen Einsatzzweck des
Panorama 2 zur Verfügung stehen. Sind beispielsweise
nur zwei der vier Panorama 2-Eingänge angeschlossen,
so können auch nur diese beiden Eingänge angewählt
werden. In Abbildung 6 sind die Bedienelemente an der
Gerätefront dargestellt.
Standby
Abbildung 6
Bedienelemente an der Gerätefront
Abbildung 5
Anschlussbuchsen des Panorama 2
HDMI out
optical/aux sub out
®
HDMI 1 HDMI 2 HDMI 3
service
Audiomodus
Lautstärke Eingang
Anzeige

20
DEUTSCH
3.2 Fernbedienung
Bevor Sie die Fernbedienung in Betrieb nehmen,
entfernen Sie das Isolierstück aus Kunststoff, das den
Batterieverbrauch verhindert. Gehen Sie dabei wie in
Abbildung 7 dargestellt und wie unten beschrieben vor.
• Drehen Sie die Batteriefachabdeckung 1/8 gegen
den Uhrzeigersinn und entfernen Sie sie.
• Holen Sie die Batterie heraus, indem dem Sie auf
das der Metallfeder gegenüber liegende Ende
drücken.
• Entfernen und entsorgen Sie das Isolierstück.
• Setzen Sie die Batterie wieder ein (beginnen Sie
dabei an der der Metallfeder gegenüber liegenden
Seite).
• Bringen Sie die Abdeckung wieder an.
Abbildung 8 zeigt die Funktionen der Fernbedienung.
Hinweis: Universal- bzw. lernfähige
Fernbedienungen können ebenfalls zur Steuerung
des Panorama 2 genutzt werden. Benötigen Sie
für die Programmierung der Fernbedienung die
Steuercodes der Panorama 2-Fernbedienung, so
nden Sie diese unter Support auf der Bowers &
Wilkins-Webseite www.bowers-wilkins.com
Hinweis: Über HDMI können dank CEC (Consumer
Electronics Control) die wesentlichen Funktionen
des Panorama 2 auch über die Fernbedienung eines
CEC-kompatiblen Fernsehgerätes mitgesteuert
werden. Der Hersteller Ihres Fernsehgerätes
verwendet möglicherweise anstelle von CEC einen
anderen Namen.
3.3 Einschalten und Nutzung des
Panorama 2
Stellen Sie sicher, dass der DVD-Player an Eingang 1
und dass ein Fernsehgerät über seinen ARC-Eingang an
die HDMI out-Buchse des Panorama 2 angeschlossen
ist. Schalten Sie den DVD-Player und das Fernsehgerät
ein, spielen Sie mit dem DVD-Player eine Disc ab
und wählen Sie den entsprechenden Eingang für das
Fernsehgerät.
Der Panorama 2 ist so voreingestellt, dass er
sich automatisch einschaltet, wenn ein Signal an
Eingang 1 anliegt. Er wählt auch automatisch Eingang 1
zusammen mit einer Gruppe voreingestellter Setup-
Parameter, die speziell so ausgewählt wurden, dass
in einer typischen Umgebung in Ihrem Zuhause eine
gute Performance gewährleistet ist. Ein an Eingang 1
anliegendes Signal wird sofort reproduziert.
Ist die Audiowiedergabe in Ordnung, so nutzen Sie die
Panorama 2-Fernbedienung oder die Bedienelemente
an der Gerätefront, um die Lautstärke zu erhöhen oder
zu reduzieren bzw. um Eingänge oder zur Verfügung
stehende alternative Dekodiermodi auszuwählen.
3.4 Audiodekodiermodi
Audiosignale von DVD, Spielekonsolen sowie
Streaming- und Übertragungsquellen sind häug mit
einer Reihe von Surround-Formaten enkodiert. Der
Panorama 2 kann Dolby Digital- und DTS-enkodierte
5.1-Programme erkennen und automatisch den
passenden Dekodiermodus auswählen. Bei Stereo-
Programmmaterial (2.0, analog oder digital) verfügt der
Panorama 2 über Cinema- bzw. Music-Dekodiermodi.
Der Cinema-Modus umfasst entweder die Dolby
PLII-Dekodierung mit entsprechend enkodiertem
Programmmaterial oder „Virtual Surround“-Verarbeitung,
durch die aus nicht-enkodiertem Material ein Surround-
Klangfeld erzeugt wird. Der Music-.Modus basiert
auf einem Algorithmus, durch den das Stereomaterial
mit einem breiteren Stereoeffekt reproduziert wird.
Dadurch ist der Klang des Panorama 2 ähnlich dem
herkömmlicher Stereosysteme.
Stehen die Dekodiermodi Cinema und Music zur
Verfügung, so können diese über die Bedienelemente
an der Gerätefront oder über die Fernbedienung
ausgewählt werden.
Abbildung 7
Entfernen des Isolierstücks aus der Fernbedienung
Abbildung 8
Tasten auf der Fernbedienung
1 2 3 4 5
