Boya BY-BM6060L User manual

BY-BM6060L
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Introduction
Thank you for purchasing the BOYA BY-BM6060L!
The BY-BM6060L is an improved super-cardioid Shotgun Microphone, features an
extended length that offers extreme directionality and narrows the pick-up area, it’s
perfect for interviews, indie films, and also be used in ENG (News Gathering), sound
design applications, etc.
Its wide frequency range of 40 Hz – 20 kHz and selectable high-pass filter at 150Hz
delivers nature and clear sound, and increases the ability to endure loud sound sources
before distortion.
Its 3-pin XLR output is in compliance with 24-48V phantom power supply or powered by
one AA battery.
In addition, the BY-BM6060L includes a fur windshield and foam windscreen for an
intelligible sound effect and secure protection.
Package Contents
•BY-BM6060L Microphone
•Shock mount
•Foam windscreen
•Fur windshield
•Zipper bag
•User Manual

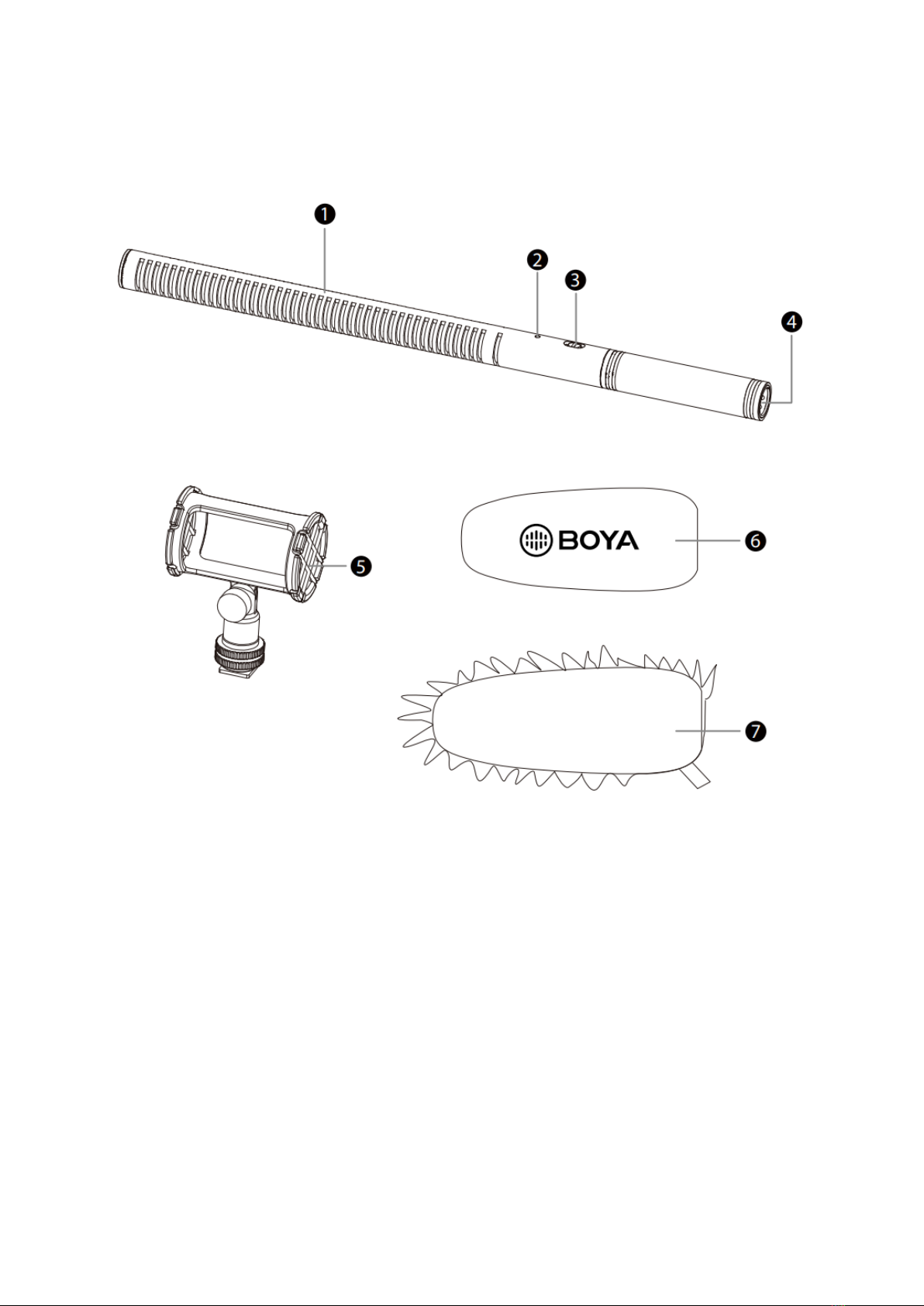

Product Structure
1. Microphone boom
2. Power indicator
3. High-pass filter switch
4. 3-pin XLR output
5. Shock mount
6. Foam windscreen
7. Fur windshield

Installing the Battery
1. Unscrew the microphone by rotating the back clockwise and pull out the cover
properly to reveal the battery compartment.
2. Insert one AA battery into the compartment aligning with the right polarity.
3. Close the compartment and rotate it counter-clockwise to tighten it.
Features
•Ideal for indie films, TV programs, nature shows and more.
•Capture accurate sound in narrow pick-up range.
•Maximum reduce the noise from the rear and sides.
•Robust alloy-aluminium construction.
•Switchable high pass filter control (150 Hz).
•Powered by 24-48V phantom power or 1×1.5V AA battery.
•Includes fur windshield, foam windshield, zipper bad and shock mount.

Specifications
Type
Condenser
Polar Pattern
Super-Cardioid
Frequency Response
40 Hz – 20 kHz
Sensitivity
-33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz)
Signal-to-Noise Ratio
80 dB
Output Impedance
200 Ω
Power Requirements
24V-48V Phantom or 1×1.5V AA battery
Output
3-pin XLR
High Pass Filter
150 Hz
Weight
171 g
Frequency Response
Frequency:
1000 Hz

Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Subject of the declaration:
Title: Microphone
Model / Type: BY-BM6060L
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. (EU) 2014/30/EU
Directive No. 2011/65/EU as amended 2015/863/EU
Prague, 23.11.2020

WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.

Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a tento manuál si uschovejte pro budoucí použití. Věnujte
zvláštní pozornost bezpečnostním pokynům. Pokud máte jakékoli dotazy nebo
připomínky k produktu, kontaktujte zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Úvod
Děkujeme vám za zakoupení BOYA BY-BM6060L!
BY-BM6060L je vylepšený superkardioidní brokovnicový mikrofon, má prodlouženou
délku, která nabízí extrémní směrovost a zužuje oblast snímání, je ideální pro rozhovory,
nezávislé filmy a lze jej použít také v ENG (News Gathering), zvukové designové aplikace
atd.
Jeho široký frekvenční rozsah 40 Hz - 20 kHz a volitelný horní propust při 150 Hz
poskytuje přirozený a čistý zvuk a zvyšuje schopnost vydržet zdroje hlasitého zvuku před
zkreslením.
Jeho 3kolíkový výstup XLR je v souladu s fantomovým napájením 24–48 V nebo je
napájen jednou baterií AA.
BY-BM6060L dále obsahuje chlupatý a pěnový tlumič pro srozumitelný zvukový efekt a
bezpečnou ochranu.
Obsah balení
●BY-BM6060L Mikrofon
●Držák
●Pěnový tlumič
●Chlupatý tlumič
●Taška na zip
●Uživatelský manuál

Struktura produktu
1. Výložník mikrofonu
2. Indikátor napájení
3. Přepínač horní propusti
4. 3 kolíkový výstup XLR
5. Držák
6. Pěnový tlumič
7. Chlupatý tlumič

Instalace baterie
1. Odšroubujte mikrofon otočením zadní části ve směru hodinových ručiček a řádně
vytáhněte kryt, abyste odhalili přihrádku na baterie.
2. Vložte jednu baterii AA do přihrádky se správnou polaritou.
3. Zavřete přihrádku a utáhněte ji otočením proti směru hodinových ručiček.
Funkce
●Ideální pro nezávislé filmy, televizní programy, natáčení v přírodě a další.
●Zachyťte přesný zvuk v úzkém rozsahu snímání.
●Maximální snížení hluku zezadu a ze stran.
●Robustní konstrukce ze slitiny hliníku.
●Přepínatelné ovládání horní propusti (150 Hz).
●Napájeno 24-48V fantomovým napájením nebo 1 × 1,5V AA baterií.
●Zahrnuje chlupatý a pěnový tlumič, tašku na zip a držák.

Technické specifikace
Typ
Kondenzátor
Polární vzor
Superkardioidní
Frekvenční odezva
40 Hz – 20 kHz
Citlivost
-33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz)
Poměr signálu k šumu
80 dB
Výstupní impedance
200 Ω
Požadavky na napájení
24V-48V fantomové napájení nebo 1×1.5V
AA baterie
Výstup
3-pin XLR
High Pass filtr
150 Hz
Hmotnost
171 g
Frekvenční odezva
Frekvence:
1000 Hz

Záruční podmínky
Na nový produkt zakoupený v prodejní síti Alza.cz je poskytována záruka 2 roky.
Potřebujete-li během záruční doby opravu nebo jiné služby, obraťte se přímo na
prodejce produktu. Musíte poskytnout originální doklad s datem nákupu.
Následující se považuje za rozpor se záručními podmínkami, pro které nemusí být
reklamace uznána:
●Používání produktu k jinému účelu, než ke kterému je určen, nebo nedodržování
pokynů pro údržbu, provoz a servis produktu.
●Poškození produktu přírodní katastrofou, zásahem neoprávněné osoby nebo
mechanickém zavinění kupujícího (např. při přepravě, čištění nevhodnými
prostředky atd.).
●Přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během
používání (jako jsou baterie atd.).
●Vystavení nepříznivým vnějším vlivům, jako je sluneční světlo a jiné záření nebo
elektromagnetické pole, vniknutí tekutin, vniknutí předmětů, přepětí do sítě,
napětí elektrostatického výboje (včetně blesku), vadné napájecí nebo vstupní
napětí a nepřiměřená polarita tohoto napětí, chemické procesy jako např.
použité napájecí zdroje atd.
●Pokud kdokoli provedl úpravy designu nebo úpravy za účelem změny nebo
rozšíření funkcí produktu ve srovnání se zakoupeným designem nebo použitím
neoriginálních komponent.

Prohlášení o shodě EU
Identifikační údaje zplnomocněného zástupce výrobce / dovozce:
Dovozce: Alza.cz a.s.
Registrované sídlo: Jankovcova 1522/53, Holešovice, 170 00 Praha 7
IČO: 27082440
Předmět prohlášení:
Název: Mikrofon
Model / Typ: BY-BM6060L
Výše uvedený produkt byl testován v souladu s normami používanými k prokázání
souladu se základními požadavky stanovenými ve směrnici (směrnicích):
Směrnice č. (EU) 2014/30/EU
Směrnice č. 2011/65/EU ve znění 2015/863/EU
Praha, 23.11.2020

WEEE
Tento produkt nesmí být likvidován jako běžný domácí odpad v souladu se směrnicí EU
o likvidaci elektrických a elektronických zařízení (WEEE – 2012/19/EU). Místo toho musí
být vrácen v místě zakoupení nebo odevzdán ve veřejné sběrně recyklovatelného
odpadu. Správnou likvidaci přístroje pomůžete zachovat přírodní zdroje a napomáháte
prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví. Další
podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při
nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy
uděleny pokuty.

Vážený zákazník,
Ďakujeme vám za zakúpenie nášho produktu. Pred prvým použitím si prosím pozorne
prečítajte nasledujúce pokyny a tento manuál si uschovajte pre budúce použitie. Venujte
zvláštnu pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo
pripomienky k produktu, kontaktujte zákaznícku linku.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Úvod
Ďakujeme vám za zakúpenie BOYA BOYA BY-BM6060L!
BY-BM6060L je vylepšený superkardioidný brokový mikrofón, má predĺženú dĺžku, ktorá
ponúka extrémnu smerovosť a zužuje oblasť snímania, je ideálny pre rozhovory,
nezávislé filmy a možno ho použiť aj v ENG (News Gathering), zvukové dizajnové
aplikácie atď.
Jeho široký frekvenčný rozsah 40 Hz – 20 kHz a voliteľný horný priepust pri 150 Hz
poskytuje prirodzený a čistý zvuk a zvyšuje schopnosť udržať zdroje hlasitého zvuku
pred skreslením.
Jeho 3-kolíkový výstup XLR je v súlade s fantómovým napájaním 24 – 48 V alebo je
napájaný jednou batériou AA.
BY-BM6060L ďalej obsahuje chlpatý a penový tlmič na zrozumiteľný zvukový efekt a
bezpečnú ochranu.
Obsah balenia
●BY-BM6060L Mikrofón
●Držiak
●Penový tlmič
●Chlpatý tlmič
●Taška na zips
●Používateľský manuál

Zloženie produktu
1. Výložník mikrofónu
2. Indikátor napájania
3. Prepínač horného priepustu
4. 3-kolíkový výstup XLR
5. Držiak
6. Penový tlmič
7. Chlpatý tlmič
