ESÍNDICE
1 / A LA ATENCIÓN DEL USUARIO
• Consignas de seguridad ______________________________________ 4
• Conservación del medio ambiente _____________________________ 10
• Descripción del aparato ______________________________________ 11
2 / INSTALACIÓN DE SU APARATO
• Protección medioambiental ___________________________________ 12
3 / USO DE SU APARATO
• Para usar su campana de cocina ______________________________ 13
4 / CUIDADO Y LIMPIEZA DE SU APARATO
• Cambio y limpieza de los ltros anti-grasa ______________________ 14
• Instalación del ltro de carbón ________________________________ 14
• Sustitución de la bombilla ____________________________________ 14
• Instalación de la salida T-SHARP ______________________________ 15
• Mantenimiento de su aparato _________________________________ 16
5 / ANOMALÍAS DE FUNCIONAMIENTO ______________________________ 17
6 / SERVICIO TÉCNICO _____________________________________________ 17
Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el
derecho de efectuar modificaciones en sus características técnicas, funcionales o es-
téticas vinculadas con los avances técnicos.
Importante:
Antes de poner en marcha su aparato, lea atentamente este manual de
instalación y utilización para familiarizarse lo más rápidamente posible con su
funcionamiento.
3

Seguridad y precauciones importantes
Este manual también está disponible en el sitio
Internet de la marca Brandt.
Por favor lea estos consejos antes de instalar
y utilizar su aparato. Han sido redactados para
su seguridad y la de los demás. Conserve este
manual de utilización con su aparato. Si el
aparato tuviera que venderse o cederse a otra
persona, cerciórese de que el manual de
utilización lo acompañe.
● Con el objeto de una mejora constante de
nuestros productos, nos reservamos el
derecho a aportar a sus características
técnicas, funcionales o estéticas cualesquiera
modificaciones de sus características
vinculadas a la evolución técnica.
● Con el fin de encontrar fácilmente en el
futuro las referencias de su aparato, le
aconsejamos anotarlos en la página "Servicio
Consumidores".
4

Precauciones importantes
● Este aparato ha sido diseñado para ser
utilizado por particulares en su lugar de
vivienda. No lo utilice con fines comerciales o
industriales o para otros objetivos distintos a
aquellos para los que ha sido diseñado.
● En el momento de la recepción del aparato,
desembálelo o hágalo desembalar
inmediatamente. Verifique su aspecto general.
Realice las eventuales reservas por escrito en
la orden de entrega de la que conserva un
ejemplar.
● Este aparato puede ser utilizado por niños
de al menos 8 años y por personas que
tengan capacidades físicas, sensoriales o
mentales reducidas o privadas de experiencia
o de conocimiento, si son correctamente
supervisadas o si se les has proporcionado
instrucciones relativas a la utilización del
aparato en total seguridad y si se han
comprendido los riesgos que se corren. Los
niños no deben jugar con el aparato. La
limpieza y el mantenimiento por el usuario no
deben ser efectuados por los niños sin
supervisión.
5

● Atención: Las partes accesibles de este
aparato pueden calentarse cuando se utiliza
con aparatos de cocción.
Riesgos eléctricos
● Antes de acceder a los bornes de conexión,
deben desconectarse todos los circuitos de
alimentación. Si el cable de alimentación está
dañado, se le debe hacer reemplazar por el
fabricante, su servicio de postventa o una
persona que tenga una cualificación similar,
para evitar un riesgo de peligro.
● La desconexión puede obtenerse previendo
un enchufe de toma de corriente accesible o
incorporando un interruptor en las
canalizaciones fijas de acuerdo con las reglas
de instalación.
● No modifique o no intente modificar las
características de este aparato. Esto
representaría un peligro para usted.
● Las reparaciones deben ser efectuadas
exclusivamente por un especialista autorizado.
● Siempre desconecte la campana extractora
antes de proceder a su limpieza o a su
mantenimiento.
6

● Nunca utilice aparatos de vapor o de alta
presión para limpiar su aparato (exigencias
relativas a la seguridad eléctrica).
● La desconexión puede obtenerse previendo
un enchufe de toma de corriente accesible o
incorporando un interruptor en las
canalizaciones fijas de acuerdo con las reglas
de instalación.
● No modifique o no intente modificar las
características de este aparato. Esto
representaría un peligro para usted.
● Las reparaciones deben ser efectuadas
exclusivamente por un especialista autorizado.
● Siempre desconecte la campana extractora
antes de proceder a su limpieza o a su
mantenimiento.
● Nunca utilice aparatos de vapor o de alta
presión para limpiar su aparato (exigencias
relativas a la seguridad eléctrica).
Riesgo de asfixia
● Deben respetarse las reglamentaciones
concernientes a la evacuación del aire. El aire
no debe enviarse por un conducto utilizado
para evacuar los humos de aparatos que
utilicen gas u otro combustible (no se aplica a
7

los aparatos que expulsan únicamente aire en
la estancia).
● Debe preverse una ventilación adecuada de
la estancia cuando se utilice simultáneamente
una campana extractora de cocina con
aparatos que utilizan gas u otro combustible
(no se aplica a los aparatos que expulsan
únicamente aire en la estancia).
Riesgos de incendio
● Está prohibido flamear alimentos o hacer
funcionar hogares a gas sin recipientes de
cocción debajo de la campana extractora (las
llamas aspiradas correrían el riesgo de
deteriorar el aparato).
● Las frituras efectuadas debajo del aparato
deben ser objeto de una vigilancia constante.
Los aceites y grasas llevados a muy altas
temperaturas pueden incendiarse.
● Respete la frecuencia de limpieza y
reemplazo de los filtros. La acumulación de
depósitos de grasa corre el riesgo de causar
un incendio.
● El funcionamiento encima de un hogar de
combustible (madera, carbón…) no está
autorizado.
8

● Cuando la campana extractora de cocina se
coloca encima de un aparato a gas, la
distancia mínima entre la parte de la encimera
y la parte inferior de la campana extractora
debe ser de al menos 70 cm. Si las
instrucciones de la encimera instalada debajo
de la campana extractora especifican una
distancia mayor a 70 cm, ésta debe tenerse en
cuenta.
9

1 / A LA ATENCIÓN DEL USUARIO ES
Atención
La instalación está reservada a los instaladores y técnicos cualificados.
Atención
Antes de utilizar por primera vez el filtro modular, retire la película protectora.
• PROTECCIÓN DEL MEDIO AMBIENTE
— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en
su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores
municipales previstos para ellos.
— Su aparato también contiene materiales reciclables, por lo que está marcado con este
logotipo que le indica que los aparatos desechados no deben mezclarse con
otros residuos. Actuando así, el reciclaje de los aparatos que organiza su
fabricante se efectuará en las mejores condiciones posibles, de acuerdo con
la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y
electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer
dónde se encuentran los puntos de recogida de aparatos desechados más
cercanos a su domicilio.
— Le damos las gracias por su colaboración en la protección del medio am-
biente.
10

1 / A LA ATENCIÓN DEL USUARIOES
• DESCRIPCIÓN DEL APARATO
11

2 / INSTALACIÓN DE SU APARATO ES
• PROTECCIÓN MEDIOAMBIENTAL
— La campana de la cocina debe colocarse
a una distancia de 65-75 cm (26-30 pulgadas)
de la supercie de la cocina para obtener el
mejor efecto. Ver Imagen 1.

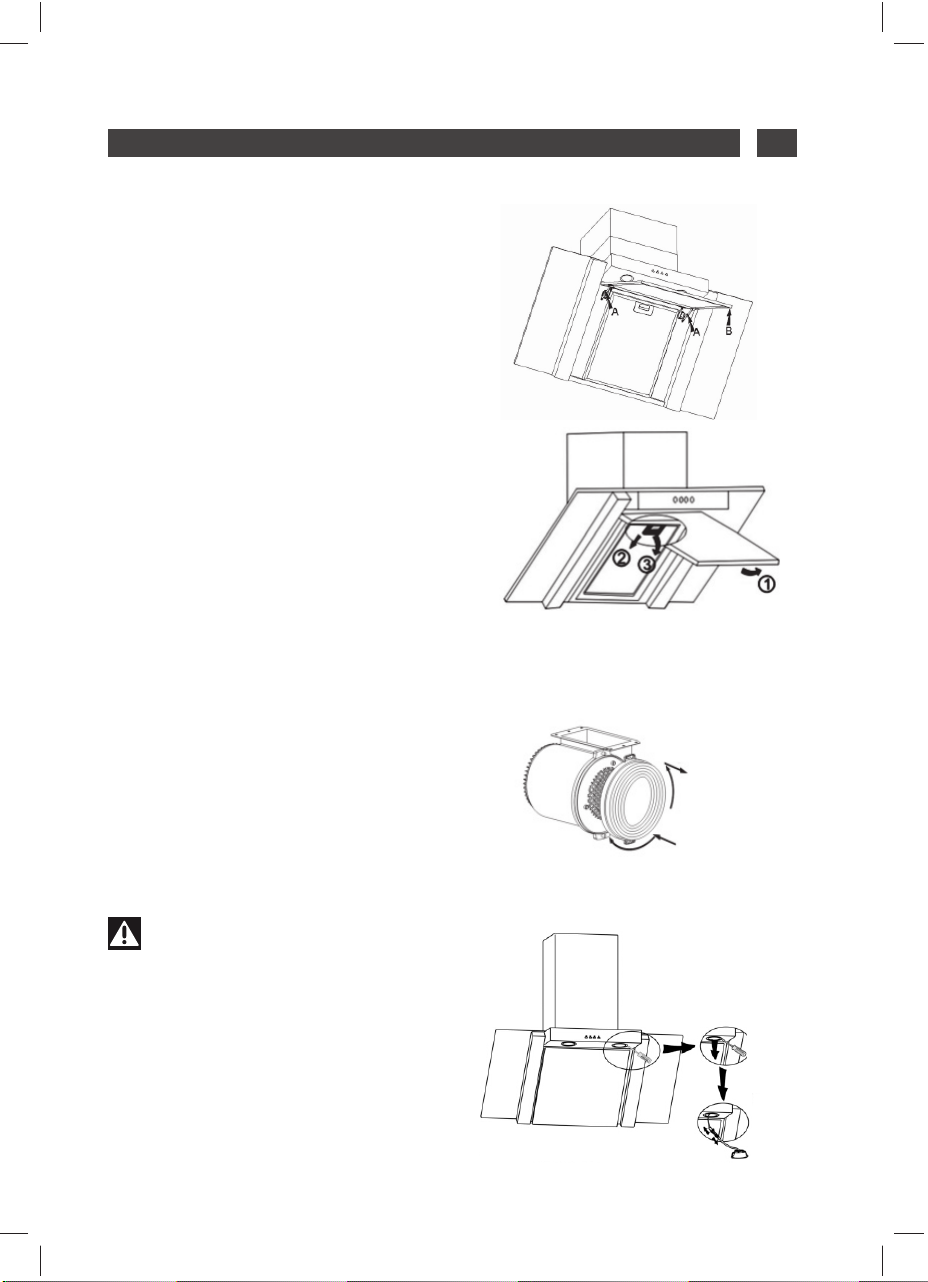

— Instale el gancho en un lugar adecuado
cuando la altura de instalación se haya jado
y manténgalo alineado. La posición ja del
soporte interior de la chimenea es el lugar de
la chimenea. Ver Imagen 2.
— Instale el cristal y la alargadera. Luego je
el soporte exterior de la chimenea en la parte
exterior de la chimenea y asegúrese de que
la altura de la parte interior de la chimenea
puede ajustarse a él libremente a la hora de
jar la alargadera. Ver Imagen 3.
— Coloque la campana de la cocina en el
gancho. Ver Imagen 4.
— Instale la chimenea y ajuste la altura de la
parte interior de la chimenea conforme a la
posición del soporte interior de la chimenea.
Luego fíjela con la ayuda del tornillo. Ver
Imagen 5.
Imagen 1
Imagen 2
Imagen 3
Imagen 4
Imagen 5
Nota
— Cualquier trabajo de instalación
debe ser realizado por un electricista acre-
ditado o por una persona competente.
— No conecte el sistema de conductos de
la campana a ningún sistema de ventilación
existente que esté siendo usado por otro
aparato, como un tubo templado, un tubo
de gas o un tubo de aire caliente.
— El ángulo de la curva de la tubería de ven-
tilación no debería ser inferior a 120º. Debe
dirigir la tubería horizontalmente o, si no,
la tubería podría subir por el punto inicial y
debería conducirse a una pared exterior.
— Después de la instalación, asegúrese de
que la campana de la cocina está nivelada
a fin de evitar que se acumule grasa en la
parte final. Ver Imagen 6.
Bien Mal
Soporte interior
de la chimenea
Soporte exterior
de la chimenea
Alargadera
Exterior de la chimenea
Gancho
Interior de la
chimenea
Imagen 6
12

3 / USO DE SU APARATOES
• PARA USAR SU CAMPANA DE COCINA
Cómo usar el panel de control. Ver Imagen 7:
a. Pulse el botón “Baja” y el indicador
luminosointeriordelinterruptorcomenzará
a brillar. El motor está funcionando a baja
velocidad. Pulse nuevamente el botón y
el motor se detendrá.
b. Pulse el botón “Media” y el indicador
luminoso interior del interruptor
comenzará a brillar. El motor está
funcionando a velocidad media. Pulse
nuevamente el botón y el motor se
detendrá.
c. Pulse el botón “Alta” y el indicador
luminosointeriordelinterruptorcomenzará
a brillar. El motor está funcionando a alta
velocidad. Pulse nuevamente el botón y
el motor de detendrá.
d. Pulse el botón “Luz” y ambas luces
comenzarán a brillar. Pulse nuevamente
el botón y las luces se apagarán.
LuzAltaMediaBaja
Imagen 7
13

4 / CUIDADO Y LIMPIEZA DE SU APARATO ES
• CAMBIO Y LIMPIEZA DE LOS FILTROS ANTI-GRASA
• INSTALACIÓN DEL FILTRO DE CARBÓN, VER IMAGEN 9;
• SUSTITUCIÓN DE LA BOMBILLA
— Quite los ltros tal y como se indica en
la Imagen 8;
— Puede limpiar el ltro tal y como se
describe a continuación:
1. Póngalo a remojo durante unos 3
minutos en agua caliente (40-50 grados)
con un detergente quita grasa y luego
cepíllelo suavemente con un cepillo
suave. Por favor, no aplique demasiada
presión para evitar daños.
2. Puede introducirlo en el lavavajillas
con detergente, pero debe congurar la
temperatura alrededor de los 60 grados.
— Por favor, no use un detergente abrasivo
ya que dañaría la campana.
— Asegúrese de que la campana está
desconectada antes de limpiarla.
— Quite los ltros.
— Los ltros de carbón vegetal se
encuentran en los extremos del motor. Gire
los ltros de carbón vegetal en sentido
contrario a las agujas del reloj hasta que las
haya desatornillado.
— Realice el procedimiento inverso para
instalar el ltro de carbón vegetal.
Extraiga el soporte y el cristal y luego extraiga
la bombilla estropeada. Ver Imagen 10.
Fije la nueva bombilla, el cristal y el
soporte. Atención: antes de cambiar las
luces, asegúrese de que el aparato está
desconectado.
Advertencia:
El carbón vegetal no puede lavarse o
reciclarse. Deberá cambiarlo al menos cada
cuatro meses.
Imagen 9
Abierto
Cerrado
Imagen 10
Imagen 8
14

4 / CUIDADO Y LIMPIEZA DE SU APARATOES
• INSTALACIÓN DE LA SALIDA T-SHARP
— Fije la salida de aire y la T-sharp, ver
Imagen 11.
— Fije la salida T-sharp en la parte interior
de la chimenea, ver Imagen 12.
Imagen 11
Imagen 12
15

• MANTENIMIENTO DE SU APARATO
Para preservar su aparato, le recomendamos que use productos de limpieza de la marca
Clearit.
La experiencia profesional
al servicio de las personas
Clearit le ofrece productos y soluciones profesionales diseñadas para el cuidado diario de
sus aparatos domésticos y cocinas.
Puede encontrar estos productos en su minorista habitual, junto con una completa línea de
accesorios y consumibles.
MANTENIMIENTO QUÉ HACER
PRODUCTOS / ACCESORIOS
QUE SE DEBEN USAR
Parte superior (superficie)
y accesorios
Cartucho de filtro
Filtro de carbón activado
Nunca use estropajos
metálicos, productos
abrasivos o cepillos
demasiado duros.
Este filtro retiene vapores
grasos y polvo. Este
componente juega un papel
importante para garantizar
la eficacia de su campana.
En el caso de manchas
resistentes, use una crema
no abrasiva y aclárela
posteriormente con agua
limpia.
Este filtro retiene olores
y debe cambiarse al
menos una vez al año,
dependiendo del nivel de
uso. Deberá pedir estos
filtros a su distribuidor
(indicando la referencia
que se muestra en la placa
de identificación que se
encuentra en el interior de la
campana) y anote la fecha
de sustitución del filtro.
Para limpiar el cuerpo y
el orificio de encendido,
deberá usar productos de
limpieza de uso doméstico
diluidos en agua y luego
aclarar usando agua limpia,
secando posteriormente
con un trapo suave.
Utilice un producto de
limpieza de uso doméstico
y luego aclárelo con
abundante agua y séquelo.
Estos filtros se pueden
limpiar en posición vertical
en su lavavajillas.
(No permita que entren en
contacto con platos sucios
o platería).
Advertencia
Antes de realizar cualquier trabajo, el suministro eléctrico de la campana debe estar
desconectado, bien desenchufándola o usando un disyuntor.
4 / CUIDADO Y LIMPIEZA DE SU APARATO ES
16

5 / ANOMALIAS DE FUNCIONAMIENTOES
SINTOMAS SOLUCIONES
La campana no funciona...
El rendimiento de la campana
es insuficiente...
La campana se ha parado
mientras estaba functionando.
Compruebe que :
• no hay un corte de corriente.
• se ha seleccionado una velocidad.
Compruebe que :
• la velocidad del motor que ha
seleccionado es suficiente para la
cantidad de humo y el vapor de agua
producido.
• la cocina esta suficientemente
ventilada para que pueda entrar aire.
• el filtro de carbono no esta gastado
(campana en version reciclaje).
Compruebe que :
• no hay un corte de corriente.
• no se ha activado el dispositivo de
corte omnipolar.
6 / SERVICIO TÉCNICOES
Las intervenciones que requiera la máquina deberán ser efectuadas:
— por el revendedor,
— o por cualquier profesional cualicado depositario de la marca.
Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).
Estos datos guran en la placa de identicación situada en la máquina.
17

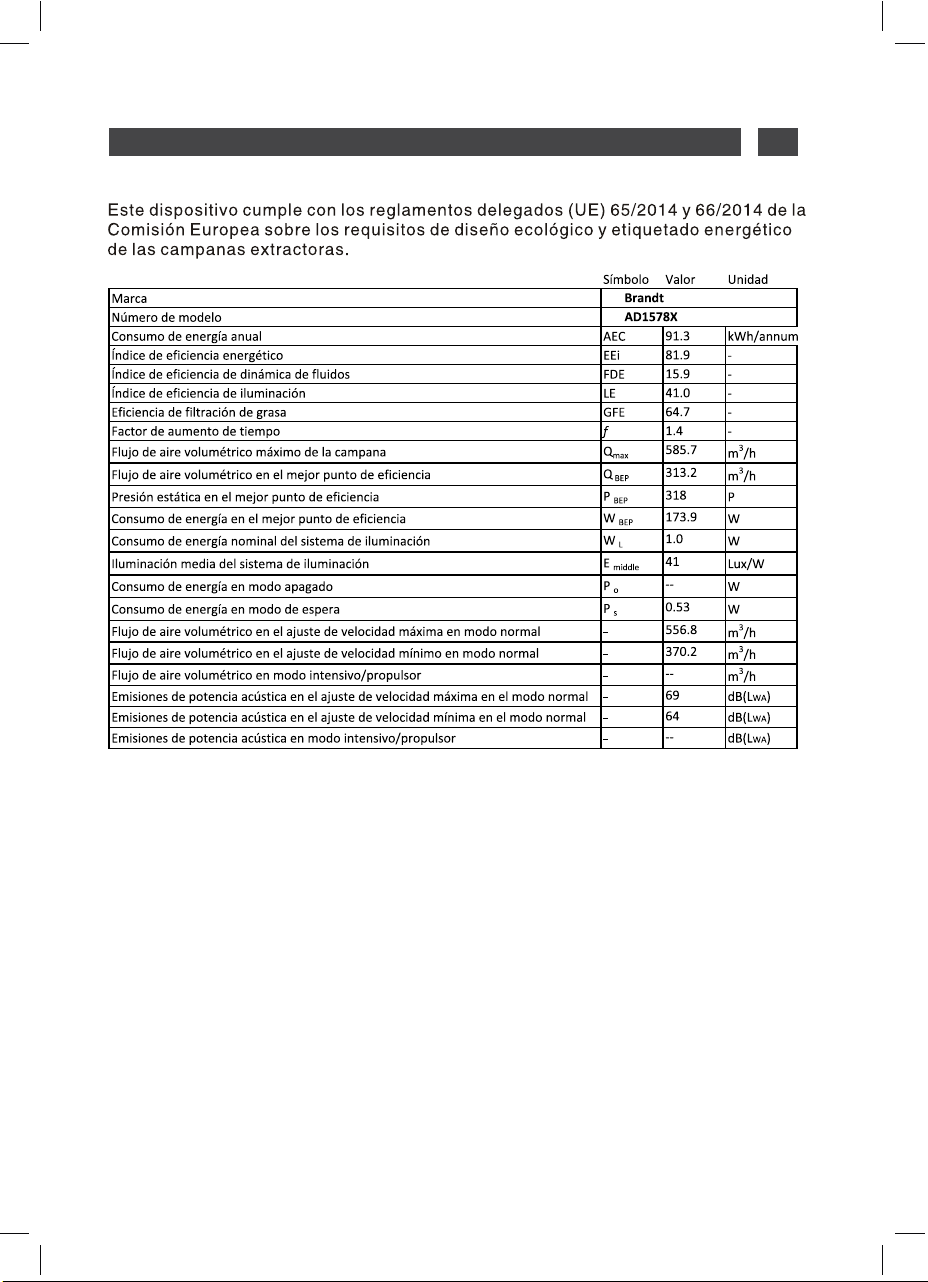

ESInformación sobre diseño ecológico/Ficha técnica de producto
18

ENTABLE OF CONTENTS
1 / NOTICES TO THE USER
• Safety recommendations _____________________________________ 20
• Environmental protection _____________________________________ 25
• Description of your appliance _________________________________ 26
2 / INSTALLING YOUR APPLIANCE
• Environmental protection _____________________________________ 27
3 / USING YOUR APPLIANCE
• To use your cooker hood _____________________________________ 28
4 / CARING FOR AND CLEANING YOUR APPLIANCE
• Changing and cleaning the anti-grease lters ___________________ 29
• Installing the carbon lter _____________________________________ 29
• Changing the light bulb _______________________________________ 29
• Install the T-Sharp outelt ______________________________________ 30
• Maintaining your appliance ___________________________________ 31
5 / TROUBLESHOOTING ___________________________________________ 32
6 / AFTER-SALES SERVICE _________________________________________ 32
As part of our commitment to constantly improving our products, we reserve the right
to make changes to them based on technical advances to their technical and functional
features and appearance.
Warning :
Before installing and using your appliance, please carefully read this Guide
to Installation and Use, which will allow you to quickly familiarise yourself with its
operation.
19

Safety and important precautions
These instructions are also available on the
Brandt web site.
Please take heed of this advice when installing
and using your appliance. These instructions
are intended to protect your safety and the
safety of others. Keep this manual with your ap-
pliance. If you sell or give the appliance to
anyone else, make sure that you also give them
this manual.
• In order to constantly improve our products,
we reserve the right to to make changes to their
technical, functional or aesthetic characteristics
in line with technological progress.
• Make a note of the references of your appli-
ance on the "Consumer Service" page so that
you can readily find them in future.
20
