Transferpette®-8/-12
Gebrauchsanleitung
Bitte vor Gebrauch sorgfältig lesen
und alle Bedienungs- und Sicher-
heitshinweise befolgen!
Operating Manual
Please read carefully before use,
and follow all operating and safety
instructions!
BrandTech Scientific, Inc. · 11 Bokum Road · Essex, CT 06426-1506 · USA
Phone: [phone] · Fax: [phone] · Internet: www.brandtech.com
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

- 3 -
Inhalt Seite
Sicherheitsbestimmungen 4
Verwendungszweck 4
Einsatzbeschränkungen 5
Bedienelemente 6
Handhabung 6
Pipettieren 8
Wartung 11
Justieren 12
Volumen kontrollieren 13
Einzelteile 16
Reinigung 17
Reparaturen 20
Autoklavieren 28
Störung – was tun? 29
Technische Daten 31
Bestelldaten 33
Zubehör und Ersatzteile 33
Zur Reparatur einsenden 37
Entsorgung 35
Mängelhaftung 38
Contents Page
Safety Instructions 4
Purpose 4
Operating Limitations 5
Operating Elements 6
Handling 6
Pipetting 8
Maintenance 11
Adjustment 12
Checking the volume 13
Components 16
Cleaning 17
Repairs 20
Autoclaving 28
Trouble Shooting 30
Specifications 31
Ordering Data 33
Spare Parts and Accessories 25
Return for Repair 37
Disposal 35
Warranty 38
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

- 4 -
Read carefully before use!
Safety Instructions
1. Observe general hazard prevention instructions and
safety regulations; e.g., wear protective clothing,
eye protection and gloves.
2. Observe the reagent manufacturer‘s information.
3. Read this Operating Manual carefully.
4. Always use the instrument in such a way that neither
the user nor any other persons are endangered.
5. Only use manufacturer‘s original parts.
6. Operate only with tips attached.
7. Use original PLASTIBRAND®pipette tips, or make
sure that the tips to be used are compatible.
Vor Benutzung sorgfältig lesen!
Sicherheitsbestimmungen
1. Allgemeine Gefahrenhinweise und Sicherheitsvor-
schriften befolgen, z. B. Schutzkleidung, Augen-
schutz und Schutzhandschuhe tragen.
2. Angaben der Reagenzienhersteller beachten.
3. Gebrauchsanleitung sorgfältig lesen und beachten.
4. Stets so arbeiten, dass weder Benutzer noch andere
Personen gefährdet werden.
5. Nur Original-Ersatzteile verwenden.
6. Gerät ausschließlich mit aufgesteckten Spitzen
verwenden.
7. Original PLASTIBRAND®Pipettenspitzen verwenden
oder sicherstellen, dass die verwendeten Spitzen
geeignet sind.
Verwendungszweck
Mehrkanal-Luftpolsterpipette zum Pipettieren von
wässrigen Lösungen mittlerer Dichte und Viskosität
in Titerplatten.
Purpose
The multichannel pipette is an air-displacement system
for pipetting aqueous solutions with medium density
and viscosity into microtiter plates.
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

Operating Limitations
The user has to ensure the compatibility of the
instrument with the intended application.
Einsatzbeschränkungen
Der Anwender muss die Eignung des Geräts für
den Verwendungszweck selbst überprüfen.
- 5 -
Viskose und benetzende Flüssigkeiten können die
Genauigkeit des Volumens beeinträchtigen.
Ebenso Flüssigkeiten, deren Temperatur mehr als
± 5 °C/41 °F von der Raumtemperatur abweicht
(zulässiger Arbeitstemperaturbereich: 15-40 °C/
59-104 °F).
Das Gerät kann nicht eingesetzt werden:
- für Flüssigkeiten, die Polypropylen angreifen
- für Flüssigkeiten mit sehr hohem Dampfdruck
- im Reverse Mode (ISO 8655/2)
Viscous and wetting liquids may impair the accuracy of
the volume. The same applies to liquids of a tempera-
ture deviating from the ambient temperature by more
than ± 5 °C/41 °F (permissible operating range:
15-40 °C/59-104 °F).
This instrument cannot be used:
- for liquids incompatible with polypropylene
- for liquids of a very high vapour pressure
- in Reverse Mode (ISO 8655/2)
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

2
5
1
4
3
Handhabung
Richtige Spitzen benutzen
Einwandfreie Ergebnisse sind nur bei Verwendung von
Qualitäts-Pipettenspitzen zu erreichen. Wir empfehlen
deshalb die Verwendung von PLASTIBRAND®-
Pipettenspitzen. Pipettenspitzen sind Einmalartikel.
Handling
Use proper pipette tips
Pipette performance can only be guaranteed if high-
quality pipette tips are used. We consequently recom-
mend the use of PLASTIBRAND®pipette tips.
Pipette tips are disposables.
- 6 -
Bedienelemente
Pipettierknopf
Abwerferhaube
Volumeneinstellknopf
Griffteil
Pipettiereinheit
1
2
3
4
5
Operating Elements
Pipetting key
Ejector cap
Volume setting knob
Handle
Manifold
1
2
3
4
5
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

Gegen den Uhrzeigersinn:
Einstellung für bequemes Dosieren
Einstellen der Pipettiereinheit
Die Pipettiereinheit lässt sich gegen den Uhrzei-
gersinn drehen, bis die Stellung zum Pipettieren am
bequemsten ist.
- 7 -
Hinweis:
Die Pipettiereinheit muss fest auf dem
Griffteil aufgeschraubt sein, damit genau
pipettiert werden kann. Beim Drehen
gegen den Uhrzeigersinn muss ein
klickendes Geräusch hörbar sein.
Beim Drehen im Uhrzeigersinn löst sich
die Pipettiereinheit vom Griff.
Handhaltung beim Pipettieren
Die Spitzen vorsichtig auf die Schafteinheit
aufstecken. Der Daumen liegt quer über
dem Pipettierknopf – also anders als bei
herkömmlichen Pipetten.
Adjusting the manifold
The manifold can be rotated counterclockwise to
the most convenient pipetting position.
Counterclockwise rotation
for ease of handling
Note:
The manifold must be completely mount-
ed to the handle for accurate pipetting.
During the counterclockwise rotation,
a clicking noise must be heard.
Turning in the opposite direction will
loosen the manifold.

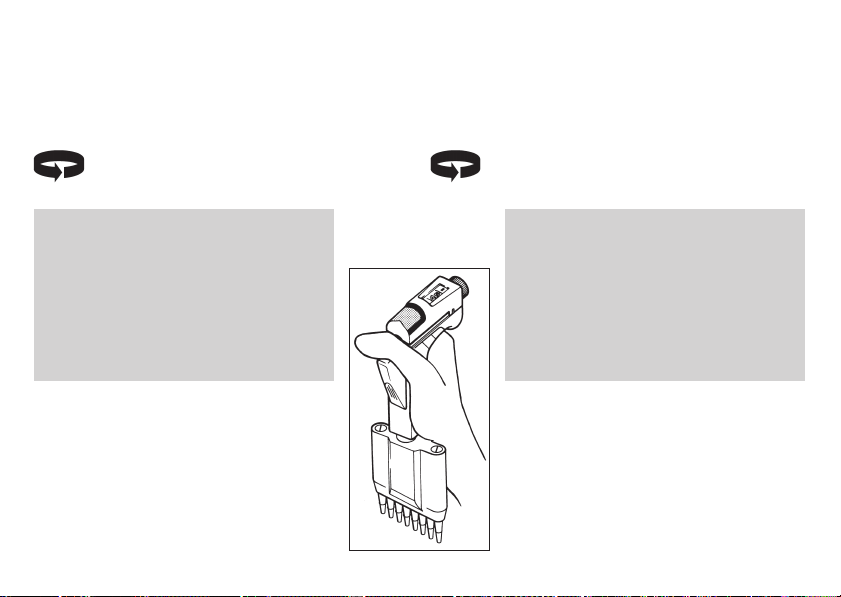

Hand posture while pipetting
Securely attach tips to nose cone assembly.
Put your thumb across the pipetting key
– unlike with conventional pipettes.
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

A
1
2
A
3
4
Pipettieren
Probe aufnehmen
Spitzen einmal mit der Probenflüssigkeit
vorspülen („normale“ Pipettiergeschwin-
digkeit!).
1. Seitlichen Pipettierknopf bis zum ersten
Anschlag (A) drücken.
2. Pipettenspitzen 2-3 Millimeter in die
Probe eintauchen.

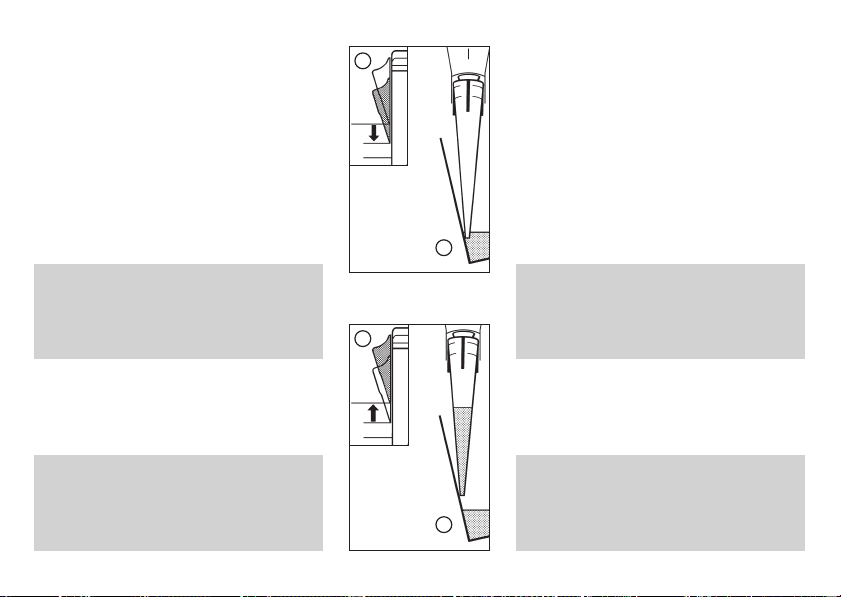

Pipetting
Aspirating the sample
Rinse the tips once with the sample liquid
(at normal pipetting speed).
1. Press the lateral pipetting key to the
first stop (A).
2. Immerse the pipette tips 2-3 millimeters
into the sample.
Note:
Leave the tips immersed in the liquid
for about another second to avoid the
intake of air.
3. Let the pipetting key slide back slowly.
4. Lightly wipe the tips against the wall of
the vessel.
Note:
Don’t lay the instrument horizontally
when the tips are filled, or liquid may
flow inside the instrument.
Hinweis:
Damit keine Luft angesaugt wird:
Spitzen noch ca. 1 sec. eingetaucht
lassen.
3. Pipettierknopf gleichmäßig zurück-
gleiten lassen.
4. Spitzen an der Gefäßwand leicht
abstreifen.
Hinweis:
Gerät mit gefüllten Spitzen nicht hin-
legen, da sonst Medium in das Gerät
fließen kann!
- 8 -
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

A
B
- 9 -
Hinweis:
Bei Seren, hochviskosen oder ent-
spannten Medien entsprechende War-
tezeiten einhalten, um die Genauigkeit
zu verbessern.
– Spitzen durch Überhub völlig entleeren:
bis Anschlag (B) drücken.
Hinweis:
Bei kleinen Probevolumina zur Er-
höhung der Genauigkeit: Nachspülen
mit dem Reagenz im Probengefäß.
– Pipettenspitzen an der Gefäßwand leicht
abstreifen.
– Pipettierknopf zurückgleiten lassen.
– Lightly wipe the pipette tips against the
wall of the vessel.
– Let the pipetting key slide back.
Note:
For serums and liquids of high viscos-
ity or low surface tension, observe
adequate waiting time to improve
accuracy.
– The blow-out stroke empties the tips
completely: Press down to the stop (B).
Note:
To improve accuracy when working at
low volumes: rinse the tips with the
reagent contained in the vessel
Probe ausstoßen
Pipettenspitzen leicht an Gefäßwand
anlegen.
– Pipettierknopf mit gleichmäßiger
Geschwindigkeit bis Anschlag (A)
drücken und festhalten.
Discharging the sample
Lightly place the pipette tips against the
wall of the vessel.
– Press the pipetting key down to the
stop (A) and hold it down.
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

AB
- 10 -
Spitzen abwerfen (A)
Die Abwerferhaube im Bereich des Farb-
codes kräftig niederdrücken (siehe Pfeil).
Festsitzende Spitzen einzeln mit
der Hand abziehen.
Ejecting the tips (A)
Press the ejector cap down firmly in the
region of the color code (see arrow).
Tips that are jammed on too tightly may
need to be pulled off separately by hand.
Volumen einstellen (B)
Volumen durch das Drehen des Volumen-
einstellknopfes verändern (➤„Volumenein-
stellung“, Seite 6).
Volume setting (B)
Set the desired volume by turning the
volume setting knob (➤“Volume setting
knob”, page 6).
Nach dem Gebrauch
Das Gerät stets aufrecht im mitgelieferten
Ständer abstellen.
After use
Always store the instrument upright on the
stand supplied.
Hinweis:
Um die Dichtringe (➤„V-Ringe“, Seite
24) zu schonen, das Gerät immer ohne
Spitzen lagern.
Note:
To reduce strain on the sealing rings
(➤“V-rings”, page 24), always store the
instrument without the tips attached.
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

Wartung
Dichtigkeit kontrollieren
In regelmäßigen Abständen die Dichtheit
des Pipettiersystems Transferpette®-8/
-12 und Pipettenspitzen prüfen.
Nach dem Aufsaugen der Probe:
Gerät ca. 10 sec. senkrecht halten.
Falls sich an einer der Spitzen ein
Tropfen bildet:
➤„Störung – was tun?“, Seite 29.
Maintenance
Check for tightness
At regular intervals, check the pipetting
system – consisting of Transferpette®-8/
-12 and pipette tips – for tightness.
After drawing in the sample:
Hold down the instrument vertically for
about 10 seconds. If a drop forms at
one of the tips,
➤“Trouble Shooting”, page 30.
Ölen des Kolbens
Bei häufigem Autoklavieren der Pipettiereinheit sollten
die Kolben zur besseren Gängigkeit des Gerätes geölt
werden:
Schäfte ausschrauben, Kolben nach unten drücken und
ölen (➤„Reparaturen“, Seite 20, 21).
Hierzu ist ausschließlich das mit dem Gerät ausge-
lieferte Silikonfett zu verwenden. Dieses Silikonfett
kann auch werkseitig bezogen werden (➤„Bestell-
daten“, Seite 33).
Lubricating the plunger
After autoclaving the manifold several times, it is
necessary to lubricate the pistons to maintain smooth
operation:
Unscrew nose cones, push pistons downward, and
lubricate (➤“Repairs”, page 20, 21).
To lubricate the pistons, use only the silicone grease
supplied with the instrument. The silicone grease is also
available separately as accessory (➤“Ordering Data”,
page 33).
- 11 -
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

A
B
C
4
Justieren
Das Gerät ist permanentjustiert für
wässrige Lösungen. Auf Lösungen
unterschiedlicher Dichte und Viskosität
kann das Gerät eingestellt werden.
1. Volumenkontrolle durchführen,
Istwert ermitteln (➤Seite 15).
2. Seitliche Verschlüsse durch Drehung
in Position öffnen.
3. Abwerferhaube (A) abziehen.
Adjustment
The instrument is permanently adjusted
for aqueous solutions. It can be adjusted
for solutions of other density and
viscosity.
1. Check the volume, determine actual
value (➤page 15).
2. Release lateral closures by turning
into position .
3. Remove ejector cap (A).
- 12 -
4. Mit einer Büroklammer die rote
Distanzscheibe (B) nach oben
herausziehen.
5. Volumeneinstellknopf (C) ca. 2 mm
bis zum Anschlag in Achsenrichtung
herausziehen.
4. Use a paper clip to extract the red
distance plate (B) from the top.
5. Pull out volume setting knob (C) to
the stop in the direction of its axis
(approx. 2 mm).
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

6. Den zuvor gemessenen Istwert
einstellen. Volumeneinstellknopf
ca. 2 mm (ohne zu drehen) bis zum
Anschlag einschieben.
7. Distanzscheibe wieder über die
Achse schieben.
8. Abwerferhaube (A) montieren.
9. Abwerferhaube durch Drehen der
seitlichen Verschlüsse in Position
sichern.
6. Set to the previously measured actual
value. Push back volume setting
knob to the stop (approx. 2 mm),
without turning it.
7. Replace the red distance plate
across the axis.
8. Mount ejector cap (A).
9. Secure ejector cap by turning the
lateral closures into position .
- 13 -
Checking the volume
The instrument should be calibrated at least once a
year. A more frequent interval may be dictated by
individual lab rules, applications and conditions.
The gravimetric volume test of the pipette requires
the following steps (page 14):
(Testing procedures are described e.g., in ISO 8655,
Part 6, ➤“Testing Instruction”, page 36.).
Volumen kontrollieren
Das Gerät sollte mindestens einmal jährlich überprüft
werden. Der Zyklus kann aber den individuellen An-
forderungen angepasst werden.
Die gravimetrische Volumenprüfung der Pipette erfolgt
durch folgende Schritte (Seite 14):
(Das Prüfverfahren ist z. B. in ISO 8655, Teil 6
beschrieben, ➤„Prüfanweisung“, Seite 36.)
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

- 14 -
Volumen kontrollieren
– Fortsetzung –
Nennvolumen einstellen.
Pipette konditionieren:
Pipette vor der Prüfung konditionieren, indem mit
neuen Pipettenspitzen fünfmal mit Prüfflüssigkeit
(H2O dest.) pipettiert wird. Danach die Pipettenspitzen
verwerfen.
Prüfung durchführen (beachten Sie die
Gebrauchsanleitung des Waagenherstellers):
– Neue Pipettenspitzen aufstecken und einmal mit
Prüfflüssigkeit vorspülen.
– Prüfflüssigkeit aufnehmen und in das Wägegefäß
pipettieren.
– Pipettierte Menge mit einer Analysewaage wägen.
– Pipettiertes Volumen berechnen.
Dabei die Temperatur berücksichtigen.
– Die Anzahl der Überprüfungen pro Kanal sollte so
gewählt werden, dass sie den jeweiligen Genau-
igkeitsanforderungen entspricht. Jeweils 5-10
Messungen pro Kanal in 3 Volumenbereichen
(100 %, 50 %, 10 %) werden empfohlen.
Checking the volume
– continued –
Adjust volume to nominal capacity.
Conditioning the pipette:
To condition the pipette before testing, mount new
pipette tips and pipette five times with testing liquid
(H2O dist.). Discard the pipette tips.
Carrying out the test (observe instructions by
the balance manufacturer):
– Mount new pipette tips and pre-rinse once with
testing liquid.
– Take up testing liquid and pipette into the weighing
vessel.
– Weigh the pipetted quantity with an analytical
balance.
– Calculate the volume, taking the temperature into
account.
– The number of tests per channel should be selected
according to the required accuracy. We recommend
5-10 tests per channel in 3 volume ranges (100 %,
50 %, 10 %).
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

Berechnung von Richtigkeit (R%)
und Variationskoeffizient (VK%):
Richtigkeit (R%) und Variationskoeffizient (VK%)
werden nach den Formeln der statistischen Qualitäts-
kontrolle berechnet.
Calculation of accuracy (A%)
and coefficient of variation (CV%):
Accuracy (A%) and coefficient (CV%) are calculated
according to the equations used in statistical quality
control.
- 15 -
Berechnung (für Nennvolumen)
Mittelwert x
_= ∑ xi xi= Wäge-Ergebnisse
n n = Anzahl der Wägungen
Mittleres Volumen V
_= x
_· Z
Z = Korrekturfaktor
(z. B. 1,0029 µl/mg bei 20 °C, 1013 hPa)
Richtigkeit
R% = V
_- V0· 100 V0= Nennvolumen
V0
Standardabweichung Variationskoeffizient
s = Z · √∑ (x1- x
_)
2 VK% = 100 s
n - 1 V
_
Calculations (for the nominal volume)
Mean value x
_= ∑ xi xi= results of weighings
n n = number of weighings
Mean volume V
_= x
_· Z
Z = correction factor
(e. g., 1.0029 µl/mg at 20 °C, 1013 hPa)
Accuracy
A% = V
_- V0· 100 V0= nominal volume
V0
Standard deviation Coefficient of variation
s = Z · √∑ (x1- x
_)2 CV% = 100 s
n - 1 V
_
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

1
2
3
4
5
6
7
8
9
10
11
12
Griffteil
Pipettiereinheit
Pipettiergehäuse
Schafteinheit
Einzelschaft
Hubfeder
Kolben
Kolbenlagerbalken
Pipettiergehäuse-
Abdeckung
Dichtung
Montageschlüssel
Zentrale Führungsachse
Handle
Manifold
Manifold housing
Nose cone assembly
Individual nose cone
Piston spring
Piston
Piston support bar
Manifold housing
cover
Seal
Mounting tool
Central guide rod
- 16 -
Einzelteile
1
2
3
4
5
6
7
8
9
10
11
12
Components
1
2
3
4
5
6
7
8
9
10
11
12
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

12
- 17 -
Reinigung
- Spitzen abwerfen.
- Nennvolumen einstellen.
- Pipettiereinheit (➁) vorsichtig vom Griffteil (➀)
abschrauben.
- Beide Verschlüsse der Pipettiergehäuse-Abdeckung
(➈) mit einer Münze um 90° drehen und Pipettierge-
häuse abziehen.
- Die beiden äußeren Schrauben
(Kreuzschlitz) lösen. Die zentrale
Führungsachse ()darf nicht ge-
löst werden!
- Schafteinheit (➃), Hubfedern (➅) und
Kolbenlagerbalken (➇) herausnehmen.
- Einzelschäfte mit Dichtungen aus dem
Schaftlagerbalken schrauben
(➤ "Reparaturen", Seite 20).
Hinweis: Über einer Schale arbeiten, um herausfal-
lende Teile aufzufangen.
12
Cleaning
- Eject the tips.
- Set the instrument to nominal volume.
- Carefully remove the manifold (➁) from the handle (➀).
- Turn both closures of the manifold housing cover (➈)
with a coin (rotation through 90°) and slide off the
housing.
-Remove both outer screws (Phil-
lips). Do not loosen the central
guide rod ()!
- Remove the nose cone assembly (➃),
piston springs (➅), and piston support
bar (➇).
- Unscrew single nose cones with seals
from the nose cone support bar
(➤ "Repairs", page 20).
Note: Work over a tray to collect any part that may fall
out during dismantling.
12
Gerät zerlegen Dismantling the instrument
Hinweis: Je nach Anwendungshäufigkeit und der
pipettierten Medien ist die Transferpette®-8/-12
regelmäßig zu warten.
Note: The Transferpette®-8/-12 requires regular
maintenance, depending on frequency of use and
pipetted media.
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

- 18 -
Teile reinigen
- Einzelschäfte (➄), Kolben (➆), Kolbenlagerbalken (➇)
und Hubfedern (➅) (nur diese Teile) mit geeignetem
Reinigungsmittel reinigen (z. B. Wasser, Alkohol.
Keine organischen Lösungsmittel verwenden!).
- Teile vollständig trocknen lassen. Flüssigkeitsreste
in der Schafteinheit führen zu Genauigkeits-
abweichungen!
- Kolben ausschließlich mit dem mitgelieferten Silikon-
fett leicht ölen.
Cleaning the components
- Clean single nose cones (➄), pistons (➆), piston sup-
port bar (➇) and piston springs (➅) (these compo-
nents only) with an appropriate cleaning agent
(e.g., water, alcohol. Do not use organic solvents!).
- Let these parts dry completely. Residual moisture
in the nose cone assembly may result in a loss of
accuracy.
- Lubricate the pistons lightly (only with the supplied
silicone grease).
Wichtig:
Für das Ölen der zentralen Führungsachse aus-
schließlich das vorgeschriebene Fluorstaticfett
(➤ Seite 33) verwenden!
Important:
To lubricate the central guide rod, use only the
recommended fluorstatic grease (➤ page 33)!
Gerät zusammenbauen
- Schafteinheit ohne Einzelschäfte (➃), Hubfedern (➅),
Kolbenlagerbalken (➇) und Pipettiergehäuse-
Abdeckung (➈) zusammenführen und verschrauben.
Assembling the instrument
- Reassemble the nose cone assembly without cones
(➃), piston springs (➅), piston support bar (➇) and
manifold housing cover (➈). Tighten all screws.
Note:
To protect against contamination, filter tips can also
be used.
Hinweis:
Zum Schutz vor Kontamination wird die Verwendung
von Filterspitzen empfohlen.
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

Wichtig:
Dabei nicht auf die Abwerferhaube drücken.
Important:
Do not press on the ejector cap during this
procedure.
- 19 -
- Kleinstes Volumen einstellen.
- Dichtungen mit der flachen Seite nach oben (Richtung
Griffteil) auf die Kolben schieben (➤ Abb. 4, Seite
21); Einzelschäfte im Uhrzeigersinn unter Verwendung
des Montageschlüssels festschrauben.
- Pipettiergehäuse (➂) aufschieben und Verschlüsse
durch 90°-Drehung schließen.
- Griffteil und Pipettiereinheit zusammenschrauben,
bis sie eingerastet sind.
- Set volume to minimum.
- Push the seals on the pistons with the flat side facing
upward (direction of the handle) (➤ Fig. 4, page 21);
use the mounting tool to mount and tighten the single
nose cones clockwise.
- Slide on the manifold housing (➂). Turn the closures
into place by rotation through 90°.
- Push the handle and the manifold together and turn
until they click into place.
Nach dem Reinigen
- Prüfen, ob Pipettierknopf und Abwerferhaube
leichtgängig sind. Wenn nicht: Gerät zerlegen und
nochmals sorgfältig zusammenbauen, evtl. Kolben
ölen (➤ „Wartung“, Seite 11).
- Sitz der Spitzen kontrollieren.
- Volumen kontrollieren (➤ Seite 13).
After cleaning
- Check if pipetting and ejector functions are correct.
If this is not the case, dismantle the instrument and
carefully reassemble it. If necessary, lubricate the
pistons (➤ “Maintenance”, page 11).
- Check for proper fit of tips.
- Check for correct volume delivery (➤ page 13).
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com

1
2
9
11
- 20 -
Reparaturen
➤ „Zubehör und Ersatzteile“,
Seite 33-35.
Auswechseln von Einzel-
schäften und Dichtungen
Entfernen eines Einzelschaftes
- Nennvolumen einstellen.
- Beide Verschlüsse der Pipettiergehäuse-
Abdeckung (➈) mit einer Münze um 90°
drehen und Pipettiergehäuse abziehen.
- Montageschlüssel ( ) auf Einzelschaft
aufstecken (Abb. 1).
- Durch Drehen gegen den Uhrzeigersinn
einzelnen Schaft lösen und entfernen
(Abb. 2).
Repairs
➤ “Accessories and spare parts”,
pages 33-35.
Replacing of single nose
cones and seals
Removing a single nose cone
- Set the instrument to nominal volume.
- Turn both closures of the manifold
housing cover (➈) with a coin (rotation
through 90°) and slide off the housing.
- Push the mounting tool ( ) on a single
nose cone (Fig. 1).
- Turn counterclockwise to loosen and
remove the nose cone (Fig. 2).
11 11
Artisan Scientific - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisan-scientific.com
