Bras Quark User manual

QUARK
MANUALE D’ISTRUZIONI
OPERATOR’S MANUAL
CARNET D’INSTRUCTIONS
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES

DICHIARAZIONE DI CONFORMITÀ CE
Noi Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY dichiariamo, sotto la nostra responsabilità, che l’apparecchio
DISTRIBUTORE DI BEVANDE FREDDE - Marca: BRAS INTERNAZIONALE S.p.A. - Fabbricante: BRAS INTERNAZIONALE S.p.A. - Modelli:
QUARK 1/2/3 - QUARK 1/2/3 ETC - 230V 50Hz sono conformi alle seguenti Normative:
In ottemperanza alle Direttive 2006/42/CE, 2006/95/CE, 2004/108/CE.
EC DECLARATION OF CONFORMITY
We Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declare, under our responsibility, that the apparatus COLD DRINK
DISPENSER - Trademark: BRAS INTERNAZIONALE S.p.A. - Manufacturer: BRAS INTERNAZIONALE S.p.A. - Model: QUARK 1/2/3 - QUARK 1/
2/3 ETC - 230V 50Hz are in conformity with the following Standards:
Following the provisions of the Directives 2006/42/CE, 2006/95/CE, 2004/108/CE.
DECLARATION DE CONFORMITE CE
Nous Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY déclarons, sous notre responsabilité, que les appareil DISTRIBU-
TEUR REFROIDISSEUR DE BOISSONS - Marque: BRAS INTERNAZIONALE S.p.A. - Constructeur: BRAS INTERNAZIONALE S.p.A. - Modèle:
QUARK 1/2/3 - QUARK 1/2/3 ETC - 230V 50Hz sont conformes aux Normes suivantes:
Conformément aux Directives 2006/42/CE, 2006/95/CE, 2004/108/CE.
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY erklären auf eigene Verantwortung, daß die Gerät KALTGETRÄNKE
DISPENSER - Marke: BRAS INTERNAZIONALE S.p.A. - Hersteller: BRAS INTERNAZIONALE S.p.A. - Modell : QUARK 1/2/3 - QUARK 1/2/3 ETC
- 230V 50Hz mit den folgenden Normen übereinstimmen:
Gemäß den EWG-Richtlinien 2006/42/CE, 2006/95/CE, 2004/108/CE.
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declararamos, bajo nuestra responsabilidad, que los aparato
DISTRIBUIDOR DE BEBIDAS FRIAS - Marca: BRAS INTERNAZIONALE S.p.A. - Fabricante: BRAS INTERNAZIONALE S.p.A. - Modelo: QUARK
1/2/3 - QUARK 1/2/3 ETC - 230V 50Hz responden con las siguientes Normativas:
En cumplimiento de las Normas 2006/42/CE, 2006/95/CE, 2004/108/CE.
-
-
-
-
-
EN ISO 12100-1 (2003)
EN ISO 12100-2 (2003)
EN60335-1(2002) + A1/A11(2004) + A12 (2006) + A2 (2006)
EN60335-1/A13(2008) : 2007-11
EN60335-2-24 (2003) + A11 (2004) + A1 (2005) + A2 (2007)
-
-
-
-
EN60335-2-75 (2003) + A1 (2005) + A11 (2006)
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1(2006); EN 55014-2(1997)+ A1(2001)
EN 61000-3-2(2006); EN 61000-3-3(1995) +A1(2001)+A2(2005)
-
-
-
-
-
EN ISO 12100-1 (2003)
EN ISO 12100-2 (2003)
EN60335-1(2002) + A1/A11(2004) + A12 (2006) + A2 (2006)
EN60335-1/A13(2008) : 2007-11
EN60335-2-24 (2003) + A11 (2004) + A1 (2005) + A2 (2007)
-
-
-
-
EN60335-2-75 (2003) + A1 (2005) + A11 (2006)
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1(2006); EN 55014-2(1997)+ A1(2001)
EN 61000-3-2(2006); EN 61000-3-3(1995) +A1(2001)+A2(2005)
-
-
-
-
-
EN ISO 12100-1 (2003)
EN ISO 12100-2 (2003)
EN60335-1(2002) + A1/A11(2004) + A12 (2006) + A2 (2006)
EN60335-1/A13(2008) : 2007-11
EN60335-2-24 (2003) + A11 (2004) + A1 (2005) + A2 (2007)
-
-
-
-
EN60335-2-75 (2003) + A1 (2005) + A11 (2006)
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1(2006); EN 55014-2(1997)+ A1(2001)
EN 61000-3-2(2006); EN 61000-3-3(1995) +A1(2001)+A2(2005)
-
-
-
-
-
EN ISO 12100-1 (2003)
EN ISO 12100-2 (2003)
EN60335-1(2002) + A1/A11(2004) + A12 (2006) + A2 (2006)
EN60335-1/A13(2008) : 2007-11
EN60335-2-24 (2003) + A11 (2004) + A1 (2005) + A2 (2007)
-
-
-
-
EN60335-2-75 (2003) + A1 (2005) + A11 (2006)
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1(2006); EN 55014-2(1997)+ A1(2001)
EN 61000-3-2(2006); EN 61000-3-3(1995) +A1(2001)+A2(2005)
-
-
-
-
-
EN ISO 12100-1 (2003)
EN ISO 12100-2 (2003)
EN60335-1(2002) + A1/A11(2004) + A12 (2006) + A2 (2006)
EN60335-1/A13(2008) : 2007-11
EN60335-2-24 (2003) + A11 (2004) + A1 (2005) + A2 (2007)
-
-
-
-
EN60335-2-75 (2003) + A1 (2005) + A11 (2006)
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1(2006); EN 55014-2(1997)+ A1(2001)
EN 61000-3-2(2006); EN 61000-3-3(1995) +A1(2001)+A2(2005)
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
Bras Internazionale spa
L’Amministratore Delegato
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)
QUARK

3
ITALIANO 4
ENGLISH 11
FRANCAIS 17
DEUTSCH 24
ESPAÑOL 31
Questo apparecchio è coperto da uno o più dei seguenti brevetti e/o altre domande di brevetto depositate:
This dispenser is manufactured under one or more of the following U.S.patents and/or other pending patents:
Cet appareil est couvert par un ou plusieurs des brevets suivants et/ou autres demandes de brevet déposées:
Dieses Gerät ist durch eines oder mehrere der folgenden Patente und/oder andere eingetragene Patentanmeldungen geschützt:
Este aparato está cubierto por una o varias de las siguientes patentes y/o otras solicitudes de patente ya registradas:
U.S.A. 4,900,158 - U.S.A. 4,696,417 - U.S.A. 5,713,214 - U.S.A. 5,906,105
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento at-
testante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti compo-
nenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a con-
dizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dal-
la scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà do-
vere di Bras Internazionale s.p.a. provvedere -a sua insindacabile discrezione- alla
sostituzione integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle
sole parti di esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effet-
to- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperi-
zia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Bras Internazionale s.p.a., o, comunque, effettuata in modo difforme
rispetto alle istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo
o, comunque, con modalità differenti rispetto quelle indicate dal produttore; sono al-
tresì esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazione
e l'allacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'ap-
parecchio determini la distruzione o il deterioramento di una cosa diversa dall'appa-
recchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le pre-
scrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimen-
to non potrà in ogni caso comportare, a carico di Bras Internazionale s.p.a., un
esborso superiore al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Bras
Internazionale s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima;
le spese di trasporto, ed i rischi ad esso connessi, sono interamente a carico dell'ac-
quirente; ove l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà
tenuto a corrispondere il diritto fisso di chiamata in vigore presso il produttore alla
data dell'intervento.
7. Trascorsi dodici mesi dall'acquisto, decade il diritto di garanzia e l'assistenza ver-
rà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti mano-
messa, asportata o comunque in condizioni tali da non rendere possibile l'identifica-
zione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede le-
gale alla data dell'acquisto dell'apparecchio.
GARANZIA
Ai sensi dell’art.13 del Decreto Legislativo 25 Luglio 2005, n.151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso
di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè
allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confe-
zione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e
gestita dal produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà
quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire
la raccolta separata dell’apparecchiatura giunta a fine vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o rici-
clo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
Pursuant to the European Directives 2002/95/EC, 2002/96/EC and 2003/108/EC,
on restricting the use of hazardous substances in electric and electronic equip-
ment and on the disposal of waste material.
The crossed out wheelie bin symbol applied to equipment or packaging means
that the product should be collected separately from other types of waste at the
end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should
therefore contact the manufacturer and follow the instructions given with respect to the se-
parate collection of obsolete equipment.
Correct separate collection and the subsequent recycling, treatment and environmentally
compatible disposal of discarded equipment is of aid in avoiding possible negative effects
for the environment and people's health and facilitates the re-use or recycling of the mate-
rials of which the equipment is made.
Illegal disposal of this product on part of the owner will give way to the application of admi-
nistrative fines as provided by current laws.
Conformément aux Directives européennes 2002/95/CE, 2002/96/CE et 2003/
108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans
les appareils électriques et électroniques, ainsi qu'à l'élimination conforme et au
recyclage des déchets.
Le symbole de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique
qu'à la fin de sa vie utile ce produit doit être éliminé séparément des autres dé-
chets et conformément aux lois en vigueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par
le producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra
contacter le producteur et respecter le système que ce dernier aura mis en place pour réa-
liser la collecte différenciée des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au
recyclage, avec traitement et élimination des déchets dans le plus strict respect de l'envi-
ronnement, est une procédure fondamentale qui contribue à éviter les possibles effets né-
gatifs sur notre environnement et sur notre santé, et qui favorise la réutilisation et/ou le
recyclage des matériaux qui composent ces appareils.
L'élimination abusive de ce produit par son propriétaire comporte l'application de sanctions
administratives sévères, prévues par la réglementation en vigueur.
Laut EG-Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Be-
schränkung der Verwendung gefährlicher Stoffe in elektronischen Geräten sowie
zur Abfallentsorgung.
Das Symbol des durchgestrichenen Abfallcontainers auf der Packung gibt an,
dass das Produkt zum Ende seiner Lebensdauer getrennt von den anderen Abfäl-
len entsorgt werden muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Her-
steller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich
daher mit dem Hersteller in Verbindung setzen und das System befolgen, das dieser an-
gewendet hat, um das Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltver-
träglichen Entsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die
Umwelt und die Gesundheit zu vermeiden und fördert die Wiederverwendung bzw. das
Recycling der Materialien, aus denen das Gerät besteht.
Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der
von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
En virtud de las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/ CE,
relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctri-
cos y electrónicos, así como a la eliminación de residuos.
El símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre
su embalaje indica que al finalizar la vida útil del producto éste nunca debe depo-
sitarse junto al resto de residuos.
La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestionará y
organizará el fabricante. El usuario que desee deshacerse de este equipo deberá ponerse
en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir la
recogida selectiva del aparato que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del
equipo inservible, compatible con el medio ambiente, contribuye a evitar posibles efectos
negativos para el medio ambiente y para la salud y favorece la reutilización y/o el reciclaje
de los materiales de los que está compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplica-
ción de las sanciones administrativas previstas por la normativa vigente.

QUARK
ITALIANO
4
1 CARATTERISTICHE TECNICHE
Lo schema elettrico del distributore è riportato sulla parte
interna del pannello lato rubinetto.
E’ riservato il diritto di modifica senza preavviso.
2 INTRODUZIONE
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richie-
de pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore duran-
te le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e ri-
montaggio, essendo operazioni giornaliere, siano conosciute
senza possibilità di errore a chi utilizza il distributore.
3 INSTALLAZIONE
1 Estrarre il distributore dall’imballo, che è consigliabile con-
servare per future necessità.
2 Controllare che il distributore non abbia subito danni da tra-
sporto. In caso contrario, provvedere immediatamente ad effet-
tuare il reclamo presso il vettore.
3 Appoggiare il distributore su un banco in grado di soste-
nerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del prece-
dente punto 1.
4 Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffredda-
mento.
5 Controllare la stabilità dell’apparecchio regolando eventual-
mente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
6 Prima di collegare elettricamente il distributore controllare
che la tensione di rete sia quella corretta indicata in targa. Col-
legare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Se il distributore è fornito senza spina, collegare
al cavo una spina conforme alle norme vigenti nel vostro
paese, provvista di spinotto o contatti di terra ed adatta a cor-
renti di almeno 10 A 250 V (per aree aventi tensioni di 220-
230 V 50 Hz) e 20 A 250 V (per aree aventi tensioni di 100-
115 V 50-60 Hz). Nel caso si volesse realizzare un collega-
mento fisso alla rete, collegare il cavo ad un interruttore a
parete di tipo bipolare con apertura dei contatti di almeno 3
mm. Non usare prolunghe per collegare elettricamente l'appa-
recchio.
7 II cassetto raccogligocce è dotato di due attacchi di drenag-
gio con diaframma. Nel caso si desideri lo svuotamento conti-
nuo del cassetto, perforare il diaframma (ad esempio con un
cacciavite) di uno dei due attacchi di drenaggio e collegarlo ad
un tubo di scarico (vedere figura 1).
figura 1
8 Il distributore non esce prelavato e sanitizzato dalla fab-
brica. Prima dell’uso esso deve essere smontato, lavato e sani-
tizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 5.3 PULIZIA.
4 PER UN FUNZIONAMENTO SICURO E
CORRETTO
1 Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2 Non usare il distributore se non correttamente collegato a
Contenitori trasparenti smontabili n 1 2 3
Capacità singolo contenitore, circa l 6 6 6
Dimensioni:
larghezza cm 18 36 54
profondità cm 47 47 47
altezza cm 65 65 65
Peso netto, circa kg 22 36 48
Peso lordo, circa kg 24 39 51
Termostati regolabili n 1 2 3
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli appa-
recchi (preceduti dal simbolo #) sono collocati all'interno
del vano portainterruttori di sinistra. I dati riportati sulla
targa sono sempre quelli a cui fare riferimento.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distribu-
tore non deve mai essere afferrato per i contenitori tra-
sparenti o i cilindri evaporatori. Il fabbricante non
risponde dei danni provocati dalle suddette errate mano-
vre.
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente colle-
gato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.
QUARK 1
QUARK 2
QUARK 3

5
terra.
3 Non usare prolunghe per collegare elettricamente il distri-
butore.
4 Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
5 Non ostacolare il flusso d’aria di raffreddamento; lasciare
uno spazio libero di almeno 15 cm attorno a tutto il distributore.
6 Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.
7 Non smontare la vasca, non rimuovere mescolatori o pan-
nelli per pulizia o manutenzione senza assicurarsi che il distri-
butore sia scollegato elettricamente.
5 ISTRUZIONI PER L’USO
1 Lavare e sanitizzare il distributore prima di utilizzarlo
seguendo quanto previsto nelle presenti istruzioni al capitolo
5.3 PULIZIA.
2 Riempire i contenitori con il prodotto desiderato fino e non
oltre il livello massimo indicato sulle vasche.
La quantità di prodotto nel contenitore (espressa in litri o in gal-
loni) è indicata dagli appositi segni sul contenitore stesso.
3 Nel caso si vogliano distribuire prodotti concentrati da
diluirsi con acqua potabile, versare nei contenitori l'acqua
aggiungendo in seguito la dovuta quantità di concentrato,
secondo le istruzioni del fabbricante. Volendo utilizzare spre-
mute naturali è consigliabile filtrarle onde evitare che le parti
solide in esse contenute possano ostruire il passaggio dal rubi-
netto.
4 Per ottenere i migliori risultati utilizzare come prodotti base
sciroppi appositamente preparati per Granita
Se si desidera ottenere bevanda anzichè granita, ogni litro di
sciroppo deve essere diluito con circa 5-5,5 litri d’acqua (un litro
in più rispetto a quanto prescritto per la granita).
E’ comunque sempre buona norma seguire le istruzioni dettate
dal fabbricante di sciroppi.
Nel caso si utilizzino prodotti naturali (per esempio succo di
limone o arancio) oppure non zuccherati (per esempio caffè),
sciogliere 150-200 grammi di zucchero in ogni litro di prodotto.
5 Agire sugli interruttori (vedere capitolo 5.1 DESCRIZIONE
DEI COMANDI).
6 Il distributore deve sempre funzionare con i coperchi mon-
tati al fine di prevenire un’eventuale contaminazione del pro-
dotto da agenti esterni.
7 Il distributore deve funzionare ininterrottamente: il sistema
di raffreddamento di ogni contenitore si arresterà automatica-
mente quando il prodotto sarà pronto per la distribuzione. I
dispositivi di agitazione continueranno a funzionare mantenedo
la densità impostata.
5. 1 DESCRIZIONE DEI COMANDI
Il distributore è provvisto di un interruttore generale. Ciascun
contenitore è poi dotato di un interruttore per attivare la mesco-
lazione e selezionare il tipo di raffreddamento del prodotto. E’ in-
fatti possibile ottenere tanto bibite fredde quanto prodotti
ghiacciati quali granite o sorbetti.
Quando è selezionata la funzione bibita la temperatura della be-
vanda è regolata dal corrispondente termostato. Quando è se-
lezionata la funzione granita la densità del prodotto è regolata
dalla apposita vite di regolazione alloggiata in ciascuna delle pa-
reti posteriori del distributore (per la regolazione di temperatura
e densità fare riferimento al capitolo 5.2 SUGGERIMENTI).

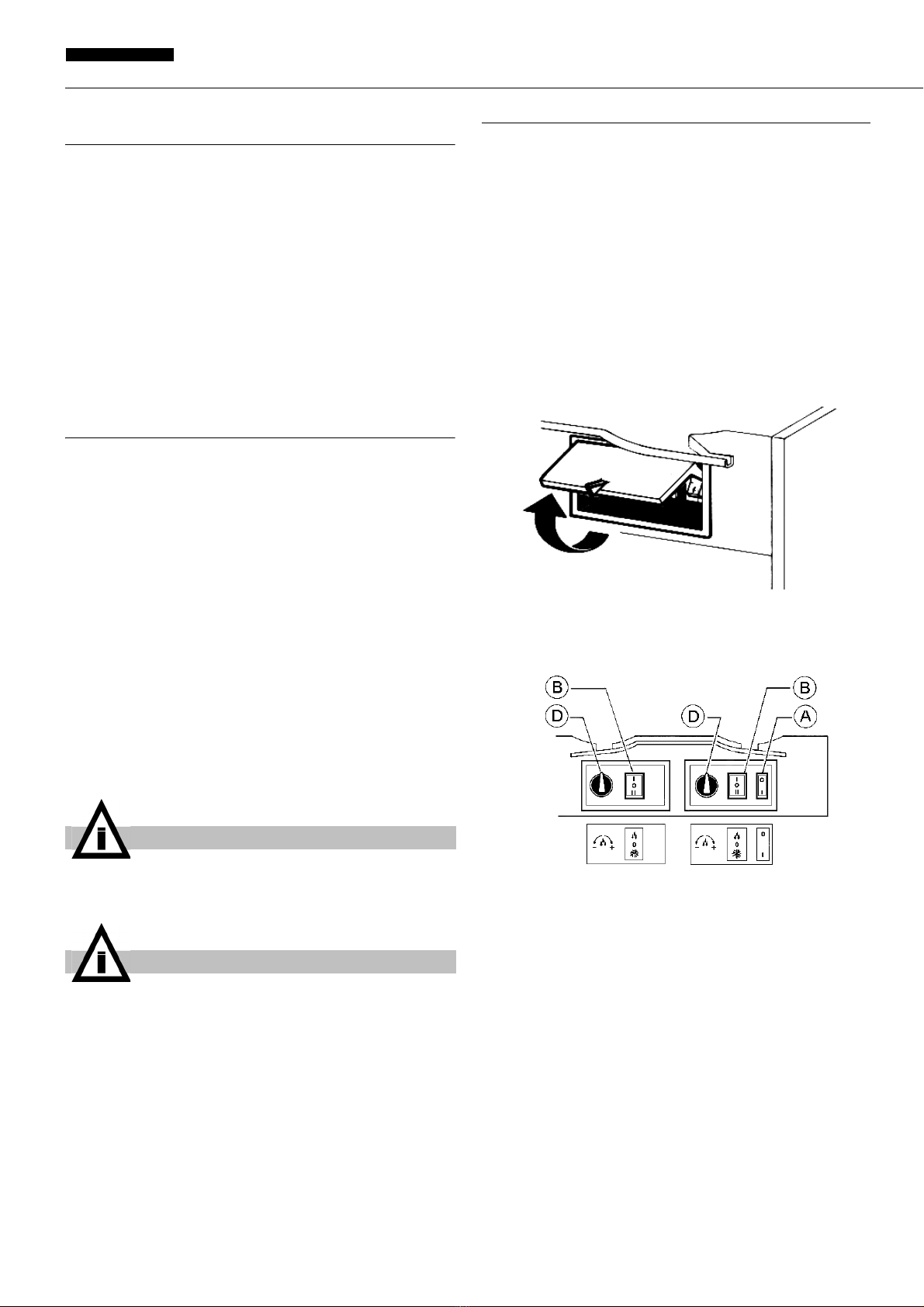

Tutti gli interruttori sono collocati nella parte frontale del distribu-
tore (lato rubinetti) e sono protetti da un apposito sportello (ve-
dere figura 2).
figura 2
Le funzioni dei comandi del distributore sono di seguito elenca-
te:
figura 3
Interruttore generale (A)
Interruttori mescolatori e refrigerazione (B)
Termostato (D)
IMPORTANTE
In ogni caso, ottenuta la miscela, il suo grado Brix (con-
tenuto percentuale di zucchero) deve essere superiore a
13.
IMPORTANTE
Utilizzare il distributore solamente con prodotti alimen-
tari. In ogni caso non utilizzare mai il distributore con
sola acqua pura.
IMPORTANTE
Questo apparecchio non è fatto per essere utilizzato da
bambini o persone con ridotte capacità mentali o senso-
riali, o con mancanza di esperienza o sufficiente cono-
scenza a meno che venga predisposta una supervisione
o istruzione sull'uso dell'apparecchio da una persone
responsabile della loro sicurezza.
I bambini devono essere controllati per evitare che gio-
chino con l'apparecchio.
Posizione 0 :il distributore è spento.
Posizione I :il distributore è abilitato al funzionamento.
Ventilatore in funzione.
Posizione I :mescolatori e refrigerazione in funzione.
Posizione BIBITA.
Posizione 0 :mescolatori e refrigerazione spenti.
Posizione II :mescolatori e refrigerazione in funzione.
Posizione GRANITA.
Rotazione in senso orario :bevanda più fredda.

QUARK
ITALIANO
6
Per il funzionamento del distributore:
1 Mettere l’interruttore generale in posizione I.
2 Regolare gli interruttori mescolatori e refrigerazione:
- in posizione I se si desidera raffreddare il prodotto senza
ghiacciarlo
- in posizione II se si desidera ottenere granita.
VERSIONE ETC:
Le funzioni dei comandi del distributore sono di seguito elenca-
te(vedere figura 4):
figura 4
Interruttore generale (A)
Tasti mescolatori e refrigerazione (C) e (D)
Su macchine a più contenitori premendo il tasto relativo alla mo-
dalità di funzionamento attiva è possibile spegnere tanto la me-
scolazione quanto la refrigerazione del contenitore
corrispondente. Tale selezione oltre che dall’arresto del mesco-
latore è confermata dallo spegnimento di entrambe le spie (E)
ed (F). Premendo uno dei due tasti (C) o (D) è possibile riattivare
la funzione corrispondente.
Termostato (B)
Visualizza la temperatura del prodotto presente nel contenitore.
Allarme temperatura : la visualizzazione della temperatura è
normalmente fissa. Qualora lampeggi significa che la tempera-
tura del prodotto è rimasta per un certo tempo al di sopra della
temperatura massima di conservazione ed è quindi opportuno
verificare l’eventuale deterioramento del prodotto stesso.
Per azzerare l’allarme e tornare alla visualizzazione fissa è ne-
cessario tenere premuto per tre secondi il tasto (D).
Per il funzionamento del distributore:
3 Mettere l’interruttore generale in posizione I.
Selezionare, per ogni contenitore, tramite i tasti (C) e (D) la mo-
dalità di funzionamento desiderata:
- Tasto (C) se si desidera raffreddare il prodotto senza ghiac-
ciarlo
- Tasto (D) se si desidera ottenere granita.
5. 2 SUGGERIMENTI

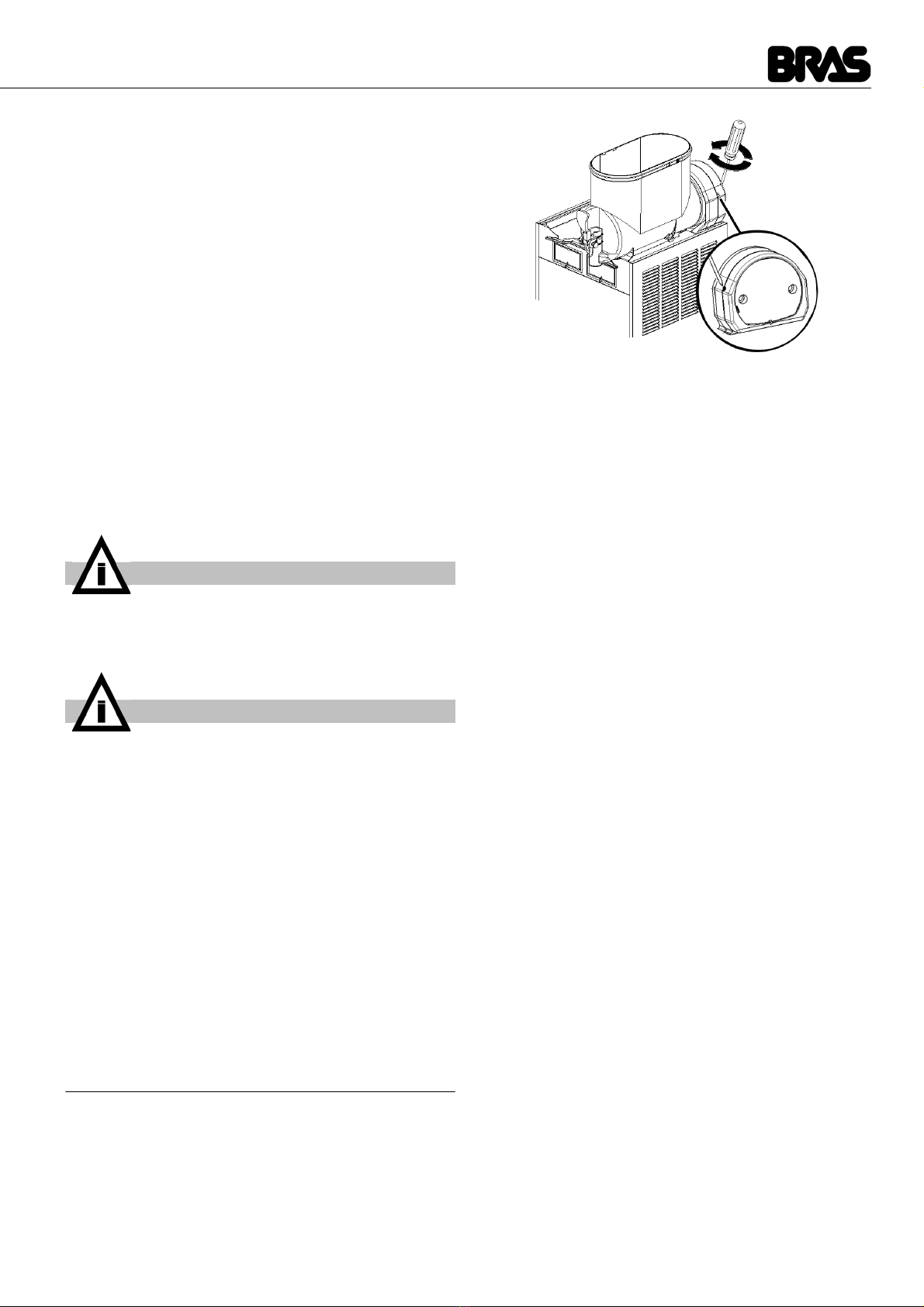

1 Regolazione della densità: la densità ottimale della gra-
nita è stata regolata in fabbrica. Volendo variare tale densità
girare con un cacciavite l’apposita vite di regolazione alloggiata
in ciascuna delle pareti posteriori del distributore (vedere figura
5):
- verso destra (senso orario) per ottenere una granita più
densa (l’indice F nella finestrella G si sposterà verso il basso).
- verso sinistra (senso antiorario) per ottenere una granita
meno densa (l’indice F nella finestrella G si sposterà verso
l’alto).
figura 5
2 Regolazione della temperatura: la temperatura ottimale
delle bevande (per il funzionamento del distributore come refri-
geratore di bevande anzichè come granitore) è regolata in fab-
brica. Volendo variare tale temperatura ruotare la manopola
situata in ciascuna scatola porta interruttori:
- verso destra (senso orario) per ottenere una bibita più fredda.
- verso sinistra (senso antiorario) per ottenere una bibita meno
fredda.
NOTA: la regolazione della temperatura della bevanda ha
effetto solo quando l’interruttore mescolatori e refrigera-
zione corrispondente è in posizione Bibita.
3 Il tempo necessario per ottenere la refrigerazione del pro-
dotto varia a seconda di diversi fattori quali ad esempio la tem-
peratura ambiente, la temperatura iniziale del prodotto, il suo
contenuto di zucchero (grado Brix) e la regolazione della den-
sità.
4 Rabboccando i contenitori con prodotto già preraffreddato
si aumenta ulteriormente l’efficienza del distributore.
5 Per diminuire ulteriormente i tempi di ripristino ed aumen-
tare quindi l’autonomia del distributore, rabboccare le vasche
quando il livello del prodotto è sceso a metà evaporatore.
6 Per la buona conservazione del prodotto, il distributore
deve funzionare anche durante la notte, quantomeno in posi-
zione Bibita. Qualora ciò non sia possibile ed i prodotti riman-
gano nei contenitori a distributore fermo è opportuno, un’ora
prima di spegnere l’apparecchio, regolare gli interruttori mesco-
latori e refrigerazione in posizione I; ciò evita il formarsi di bloc-
chi o croste di ghiaccio che all’indomani potrebbero
danneggiare i dispositivi mescolatori. Nell’eventualità in cui
Rotazione in senso antiorario :bevanda meno fredda.
Posizione 0 :il distributore è spento.
Posizione I :il distributore è abilitato al funzionamento.
Ventilatore in funzione.
Su macchine ad un solo contenitore anche
il mescolatore è in funzione.
Tasto C :se premuto attiva la funzione BIBITA. Tale
modalità di funzionamento è confermata
dall’accensione della spia (E).
Tasto D :se premuto attiva la funzione GRANITA.
Tale modalità di funzionamento è confer-
mata dall’accensione della spia (F).
IMPORTANTE
Qualora il distributore venga avviato con i contenitori conte-
nenti prodotto a temperatura superiore a quella di conserva-
zione, la visualizzazione lampeggerà. E’ comunque possibile
azzerare l’allarme e passare alla visualizzazione fissa tenendo
premuto per tre secondi il tasto (D).
IMPORTANTE
La temperatura di conservazione del prodotto è regolata in
fabbrica a 4°C.

7
comunque si dovessero formare blocchi di ghiaccio, essi
dovranno sempre essere rimossi prima di rimettere in funzione
il distributore. Il funzionamento notturno in posizione Bibita eli-
mina inoltre la possibile formazione di ghiaccio (per condensa-
zione dell’umidità atmosferica) all’esterno dei contenitori.
7 Non fermare mai i mescolatori quando c’è granita nei conte-
nitori; se non viene mescolata questa può aggregarsi e formare
un unico blocco di ghiaccio. Facendo ripartire i mescolatori in
queste condizioni (senza attendere che il ghiaccio sia sciolto),
essi potrebbero danneggiarsi.
8 Il distributore è dotato di un giunto magnetico per la trasmis-
sione del movimento ai mescolatori.
Al fine di prevenire danni all’apparecchio, in caso di bloccaggio
dei mescolatori a causa di blocchi di ghiaccio o altro all’interno
della vasca, il giunto magnetico provvede a disconnettere auto-
maticamente la trasmissione del moto.
Tale situazione è identificabile oltreché dal bloccaggio dei
mescolatori da un rumore intermittente proveniente dall’appa-
recchio. In questo caso è necessario fermare immediatamente
il distributore, svuotare il contenitore interessato ed eliminare la
causa del bloccaggio.
9 Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
grigliati. Assicurarsi inoltre che il flusso d’aria non venga osta-
colato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore.
In ogni caso quando il prodotto all’interno dei contenitori è
ghiacciato e la spia del pressostato è spenta si ha la certezza
che tutto funziona regolarmente e che il calore emesso non è
dannoso.

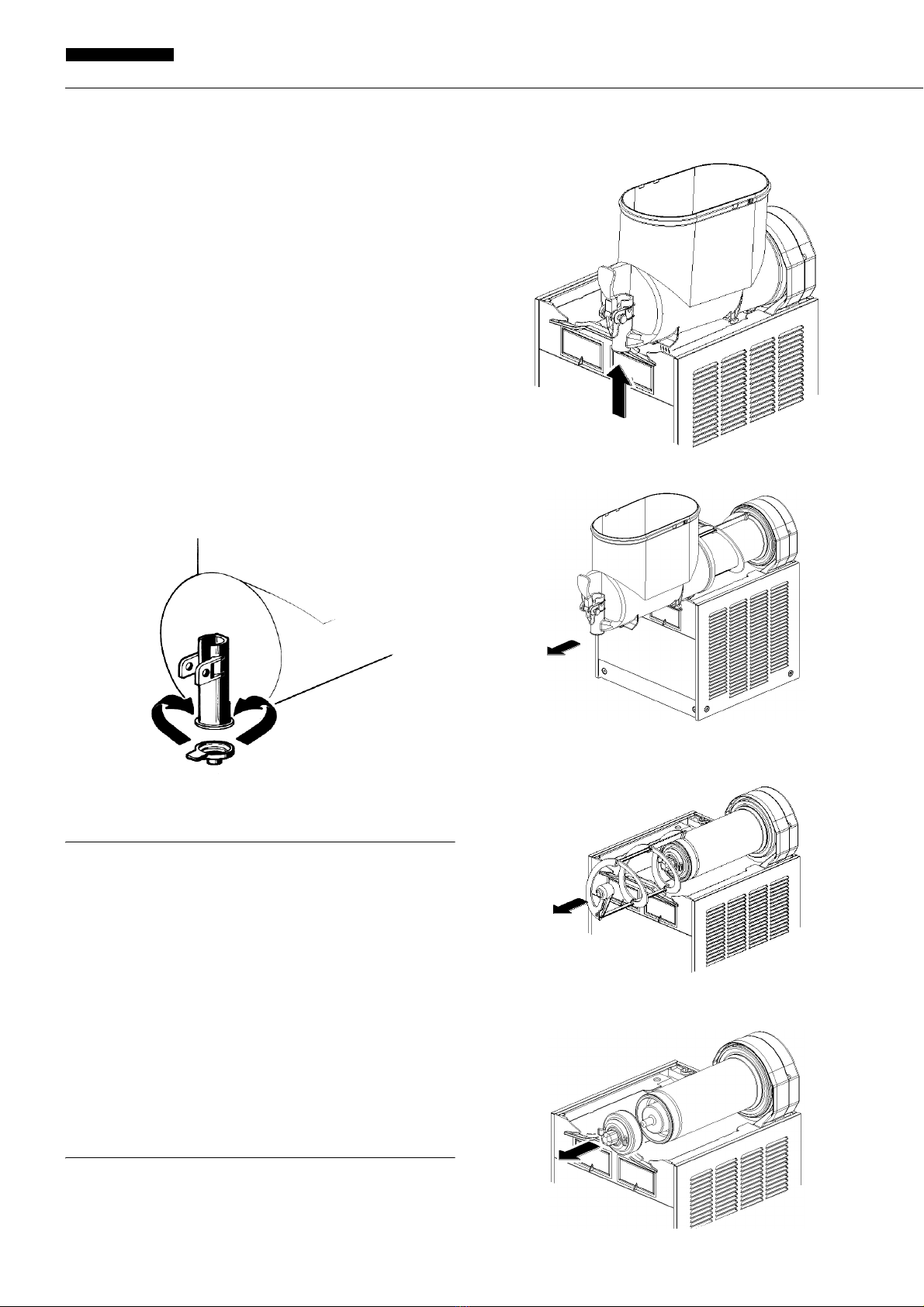

10 Riduttore di flusso: quando il distributore viene utilizzato.
per il raffreddamento di bevande è consigliabile installare sul
rubinetto il riduttore di flusso in dotazione (vedere figura 6).
figura 6
5. 3 PULIZIA
1 Pulizia e lavaggio sono fondamentali per garantire la per-
fetta conservazione del gusto della bevanda e la massima effi-
cienza del vostro distributore. Le procedure descritte nel
seguito devono essere considerate di carattere generale e pos-
sono variare per effetto della regolamentazione sanitaria
vigente.
2 Prima dello smontaggio per il lavaggio il distributore deve
essere svuotato del prodotto. Procedere come segue:
5. 3. 1 SMONTAGGIO
1 Togliere il coperchio del contenitore.
2 Smontare il contenitore spingendone leggermente la parte
inferiore (lato rubinetto) verso l'alto per liberarne gli agganci
inferiori (vedere figura 7) e sfilandolo successivamente dal
davanti (vedere figura 8).
figura 7
figura 8
3 Sfilare dall'evaporatore la spirale esterna (vedere figura 9) e
successivamente il rotore magnetico esterno (vedere figura
10).
figura 9
-mettere l’interruttore generale in posizione I
-mettere gli interruttori mescolatori/refrigerazione in posi-
zione I
-posizionare un recipiente sotto ogni rubinetto e svuotare i
contenitori
-mettere tutti gli interruttori in posizione 0.
ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi compo-
nente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.

QUARK
ITALIANO
8
figura 10
4 Togliere la guarnizione di tenuta del contenitore dalla sua
sede (vedere figura 11).
figura 11
5 Disassemblare il rubinetto con la sequenza indicata (vedere
figura 12).
figura 12
6 Sfilare il cassetto raccogligocce e svuotarlo.
5. 3. 2 LAVAGGIO
1 Preparare in una bacinella circa otto litri di acqua calda (45-
60°C) e detersivo specifico rispettando con attenzione le pre-
scrizioni del fabbricante; una soluzione troppo concentrata può
infatti causare danni alle parti da lavare, mentre una troppo
diluita può non detergere a sufficienza. Non usare detersivi
abrasivi.
2 Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
3 Non immergere nella soluzione di lavaggio i coperchi con
luce ma lavarli separatamente. Prestare attenzione al loro
lavaggio nella parte inferiore.
4 Lavare i cilindri evaporatori usando una spazzola con setole
morbide.
5 Risciacquare tutte le parti lavate con acqua corrente.
5. 3. 3 SANITIZZAZIONE DEL DISTRIBU-
TORE SMONTATO
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che que-
sto rimanga inattivo per lungo tempo dopo la sanitizzazio-
ne.
1 Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2 Preparare in una bacinella circa otto litri di soluzione di
acqua calda (45-60°C) e prodotto sanitizzante approvato dalle
autorità del vostro paese rispettando le specifiche del produt-
tore. In mancanza di un prodotto sanitizzante specifico, prepa-
rare una soluzione di acqua e ipoclorito di sodio (varechina) in
proporzione di 1 cucchiaio ogni 2 litri di acqua.
3 Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto.
4 Non immergere nella soluzione i coperchi con luce. Lavarne
accuratamente la parte inferiore con la soluzione sanitizzante.
5 Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
6 Asciugare le parti esterne del distributore senza usare
panni abrasivi.
5. 3. 4 RIMONTAGGIO
1 Inserire il cassetto raccogligocce nella sua sede.
2 Lubrificare il pistone rubinetto, il raschiatore esterno e il
rotore magnetico esterno (nei punti A, B e C indicati in figura
13) utilizzando esclusivamente il grasso fornito dal fabbricante
IMPORTANTE
Non lavare alcun componente della macchina in lavasto-
viglie.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa o spegnendo l'interruttore esterno a parete.
IMPORTANTE
Al fine di evitare danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici o dan-
neggiare il distributore.

9
o altro grasso per uso alimentare.
figura 13
3 Riassemblare il rubinetto sul contenitore con sequenza
inversa rispetto a quanto fatto per lo smontaggio (vedere figura
12).
4 Rimontare la guarnizione di tenuta del contenitore sulla sua
sede.
NOTA: la tesa di maggior diametro deve essere appoggiata
alla parete posteriore (vedere figura 14).
figura 14

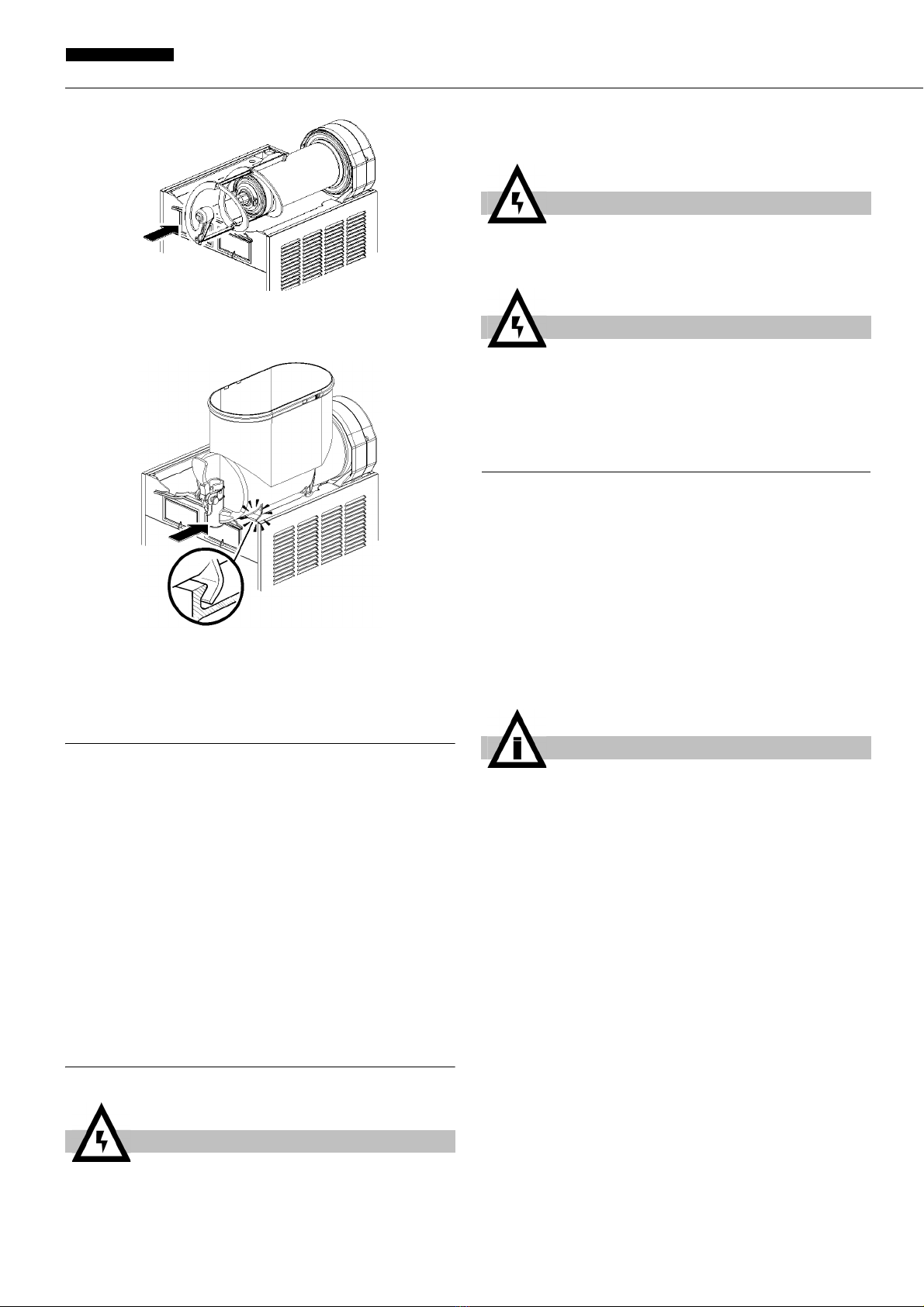

5 Inserire il rotore magnetico esterno nell’evaporatore accom-
pagnandolo fino in fondo. (vedere figura 15).
figura 15
6 Calzare la spirale esterna sull'evaporatore accoppiandone
l'estremità anteriore all'albero del rotore magnetico esterno
entrambi con sagoma esagonale (vedere figura 16).
figura 16
7 Montare il contenitore e spingerlo verso la parete poste-
riore, accertandosi che calzi completamente sulla guarnizione
e che contemporaneamente i suoi agganci inferiori siano impe-
gnati negli appositi risalti del piano gocciolatoio (vedere figura
17).
figura 17
8 Risciacquare con bevanda fresca in modo da eliminare ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
5. 4 SANITIZZAZIONE DEL DISTRIBU-
TORE MONTATO
La sanitizzazione dell'apparecchio montato, precedente la
sua messa in funzione, può essere eseguita, se necessaria,
solo come ulteriore precauzione in aggiunta alla sanitizza-
zione dell'apparecchio smontato descritta in precedenza
ma mai in sostituzione di essa.
1 Preparare in una bacinella una soluzione di acqua e pro-
dotto sanitizzante approvato dalle autorità del vostro paese
rispettando le specifiche del produttore. In mancanza di un pro-
dotto sanitizzante specifico, preparare una soluzione di acqua
e ipoclorito di sodio (varechina) in proporzione di 1 cucchiaio
ogni 2 litri di acqua.
2 Versare la soluzione nei contenitori.
3 Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione e sulla parte
inferiore del coperchio.
4 Installare il coperchio e fare funzionare il distributore in
modo da permettere alla soluzione di agitarsi per circa 2 minuti.
5 Svuotare i contenitori dalla soluzione sanitizzante attra-
verso i rubinetti e poi eliminarla.
6 Risciacquare con bevanda fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
7 Non procedere ad ulteriori operazioni di risciacquo.
6 MANUTENZIONE
1 Ogni giorno: controllare il distributore e verificare che non
ci siano perdite di prodotto dalle guarnizioni. Se si notano per-
dite, controllare prima di tutto che il distributore sia corretta-
ATTENZIONE
Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assi-
stenza tecnica o, comunque, da una persona con quali-
fica similare, in modo da prevenire ogni rischio.

QUARK
ITALIANO
10
mente montato, quindi verificare che le guarnizioni non
necessitino di lubrificazione e infine che non siano difettose o
usurate, in tal caso sostituirle con ricambi originali del fabbri-
cante.
6. 1 MANUTENZIONE (SOLO A CURA DEL
SERVIZIO DI ASSISTENZA)
1 Ogni anno: è consigliabile togliere tutti i pannelli e pulire
l'interno compresa la base e l'interno dei pannelli.
2 Ogni anno: Verificare che le boccole su cui ruotano i
mescolatori non siano usurate o ovalizzate. Se lo fossero,
sostituirle.
3 Non rimuovere mai il materiale anticondensa posto attorno
al tubo di uscita dell’evaporatore (il tubo in rame collocato a
destra del motoriduttore). Se detto materiale risultasse man-
cante o andasse perduto, sostituire con ricambi originali del
fabbricante.
4 Al fine di prevenire danni al distributore le parti in plastica
devono essere lubrificate solo con il grasso fornito dal fabbri-
cante o con altro grasso compatibile con policarbonato.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa.
ATTENZIONE
Fare attenzione alle alette del condensatore in quanto
taglienti.
IMPORTANTE
Lo schema elettrico del distributore è riportato sulla
parte interna del pannello lato rubinetto.

11
1 TECHNICAL CHARACTERISTICS
The electric diagram of the dispenser is located in the inner
part of the dispensing side panel.
Specifications are subject to change without notice.
2 INTRODUCTION
It is necessary to read all sections of this manual thoroughly to
familiarize yourself with all aspects of the unit.
Like all mechanical products, this machine will require cleaning
and maintenance. Besides, dispenser working can be
compromised by operator’s mistakes during disassembly and
cleaning. It is strongly recommended that personnel in charge to
the equipment’s daily operations, disassembly, cleaning,
sanitizing and assembly, go through these procedures in order
to be properly trained and to make sure that no
misunderstandings exist.
3 INSTALLATION
1 Remove the corrugate container and packing materials and
keep them for possible future use.
2 Inspect the uncrated unit for any possible damage. If
damage is found, call the delivering carrier immediately to file a
claim.
3 Install the unit on a counter top that will support the
combined weight of dispenser and product bearing in mind
what is stated in the preceding point 1 IMPORTANT
warning.
4 A minimum of 15 cm (6”) of free air space all around the unit
should be allowed to guarantee adequate ventilation.
5 Ensure that the legs are screwed tightly into the base of the
machine.
Replace the standard legs originally installed with the 100 mm
(4”) legs whenever they are provided with the unit.
6 Before plugging the unit in, check if the voltage is the same
as that indicated on the data plate. Plug the unit into a
grounded, protected single phase electrical supply according to
the applicable electrical codes and the specifications of your
machine. When the unit has no plug, install a proper grounded
plug, in compliance with electrical codes in force in your area,
suitable to at least 10 Amp 250 Volt (220-230 Volts 50 Hz
areas) and 20 Amp 250 Volt (100-115 Volts 50-60 Hz areas)
applications. Should you prefer to connect the unit directly to
the mains, connect the supply cord to a 2-pole wall breaker,
whose contact opening is at least 3 mm. Do not use extension
cords.
7 Each drip tray has two diaphragm plugs: if a continuous
drain is needed, perforate one of the drain plugs and connect it
to a flexible drain line (see figure 1).
figure 1
8 The unit doesn’t come presanitized from the factory. Before
serving products, the dispenser must be disassembled,
cleaned and sanitized according to this handbook instructions
(chapter 5.3 CLEANING AND SANITAZING PROCEDURES).
4 TO OPERATE PROPERLY AND SAFELY
1 Do not operate the dispenser without reading this
operator’s manual.
2 Do not operate the dispenser unless it is properly
grounded.
3 Do not use extension cords to connect the dispenser.
4 Do not operate the dispenser unless all panels are
restrained with screws.
5 Do not obstruct air intake and discharge openings: 15 cm
(6”) minimum air space all around the dispenser.
6 Do not put objects or fingers in panels louvers and faucet
Transparent removable bowls n 1 2 3
Capacity of each bowl, approx. l 6 6 6
Dimensions:
width cm 18 36 54
depth cm 47 47 47
height cm 65 65 65
Net weight, approx. kg 22 36 48
Gross weight, approx. kg 24 39 51
Adjustable thermostats n 1 2 3
Hermetic compressor
Air-cooled condenser
Overload protector
Noise level lower than 70 dB (A)
IMPORTANT
Read electrical ratings written on the data plate of the
individual units; the data plate is adhered on the dispen-
sing side panel of the unit, just behind the drip tray (the
right side drip tray in multiple bowl models). The serial
number of the unit (preceded by the symbol #) is adhered
inside the left switch box. Data plate specifications will
always supersede the information in this manual.
IMPORTANT
When handling the machine never grasp it by the bowls
or by the evaporator cylinders. The manufacturer refuses
all responsibilities for possible damages which may
occur through incorrect handling.
ATTENTION
Failure to provide proper electrical ground according to
applicable electrical codes could result in serious shock
hazard.
IMPORTANT
Install the dispenser so that the plug is easily accessi-
ble.
QUARK 2
QUARK 1
QUARK 3

QUARK
ENGLISH
12
outlet.
7 Do not remove bowls, augers and panels for cleaning or
routine maintenance unless the dispenser is disconnected from
its power source.
5 OPERATING PROCEDURES
1 Clean and sanitize the unit according to the instructions in
this manual. See chapter 5.3 CLEANING AND SANITIZING
PROCEDURES.
2 Fill the bowls with product to the maximum level mark. Do
not overfill.
The exact quantity of product (expressed as liters and gallons)
is shown by marks on the bowl.
3 In case of products to be diluted with water, pour water into
bowl first, then add correct quantity of product. In case of
natural squashes, it is advisable to strain them, in order to
prevent pulps from obstructing the faucet outlet.
4 To obtain the best performance and result, use bases
designed to be run in Granita freezers. Such bases have a
sugar content of 34 degrees Baumé corresponding to 64
degrees Brix .
For soft drinks the bases are to be diluted with more water, on a
1 plus 5/5.5 basis.
In any case follow the syrup manufacturer’s instructions for
both Granita and soft drink recipes.
If natural juices (e.g. lemon, orange) as well as sugarless
products (e.g. coffee) are used, dissolve 150 - 200 grams of
sugar per liter.
5 Set the control switches as shown in chapter
5.1 DESCRIPTION OF CONTROLS.
6 Always leave the dispenser on, as the refrigeration stops
automatically when Granita reaches the proper thickness. The
mixers will continue to turn.
5. 1 DESCRIPTION OF CONTROLS
The dispenser is equipped with a power switch. In addition each
bowl is individually operated by a mixer/refrigeration switch. In
fact it is possible to dispense both soft drinks and Granita.
When a bowl is in Soft Drink mode the beverage temperature is
controlled by the corresponding thermostat.
When a bowl is in Granita mode the mix viscosity is controlled
by the corresponding adjustment screw located in the rear wall
of each container (for temperature and viscosity setting make
reference to chapter 5.2 OPERATION HELPFUL HINTS).
All the switches are located on the faucet side of the dispenser
in switch panels protected by switch covers (see figure 2).
figure 2
With reference to figure 3 dispenser controls functions are as
follows:
figure 3
Power switch (A)
Mixer/refrigeration switch (B)
Thermostat (D)
To operate the unit:
1 Set the power switch to I position.
2 Set the mixer/refrigeration switches as follows:
- to the I position to get soft drink.
- to the II position to get Granita.
ETC VERSION:
Dispenser controls functions are as follows (see figure 2).
figure 4
IMPORTANT
Operate the dispenser with food products only.
IMPORTANT
However Granita mix may be done, its Brix (sugar per-
cent content) must be at least 13.
IMPORTANT
This appliance is not intended for use by person (inclu-
ding children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge unless
they have been given supervision or instruction concer-
ning use of the appliance by a person responsible for
their safety.
Children should be supervised to ensure that they do not
play with the appliance.
0 position :power is turned OFF to all functions.
I position :power is turned ON to all functions and the
other switches are enabled. The fan motor
runs.
I position :mixer and refrigeration ON.
SOFT DRINK mode.
0 position :OFF.
II position :mixer and refrigeration ON.
GRANITA mode.
Turn clockwise :to decrease temperature
Turn counterclockwise :to increase temperature

13
Power switch (A)
Mixer/Refrigeration switches ( C) and (D
Thermostat (B)
It displays the temperature of product inside the bowl.
Temperature alarm : if the temperature on display flashes, it
means that product remained for a certain period at a
temperature higher than the max. admitted conservation
temperature , and therefore it is necessary to check the product
conditions.
Press for three seconds the button (D) to reset the display .
To operate the unit :
Set the power switch to I position
For each container select :
-Button (C) to get cold drink ( without freezing it)
-Button (D) to get slush
Cleaning function: during sanitizing operations, it may be useful
to have the mixers turning , without cooling. To get this, press for
three seconds the button (C ) : the display of thermostat will
show "--.-- "
By pressing any button, the dispenser will get out from cleaning
function and will operate normally.
5. 2 OPERATION HELPFUL HINTS
1 Granita viscosity adjustment: proper Granita viscosity is
factory preset. To change the viscosity, if needed, use a
standard screwdriver to turn the adjustment screw located in
the rear wall of each container as follows (see figure 5):
- towards right (clockwise) to obtain a thicker product (the indi-
cator F will go down in opening G).
- towards left (counterclockwise) to obtain a thinner product
(the indicator F will go up in opening G).
figure 5
2 Beverage temperature adjustment: proper beverage
temperature is factory preset. To reset, turn the knob located in
each switch box as follows:
- towards right (clockwise) to decrease temperature.
- towards left (counterclockwise) to increase temperature.
Note: beverage temperature is controlled by the
thermostat only when the mixer/refrigeration switch(es)
are in I position, Soft Drink mode.
3 The length of time for freeze down of Granita is governed by
many variables, such as ambient temperature, mix initial
temperature, sugar content (Brix level) and viscosity setting.
4 To shorten Granita recovery time and increase productivity,
it is advisable to pre-chill the product to be used in the
dispenser.
5 To shorten Granita recovery time and increase productivity,
the bowl should be refilled after the product level drops lower
than half of the evaporator cylinder and at the start of each day.
6 For good product conservation the dispenser must run
overnight, at least in Soft Drink mode.
If this is not possible and product is left in the bowls overnight,
the mixer/refrigeration switches must be set to the I position at
least one hour before the unit is switched off. This eliminates
any block of iced product forming overnight, which could result
in damage to mixers or to their motor when the unit is switched
back on. In any case, before the unit is restarted, make sure
that no blocks of ice have been formed; if so, they are to be
removed before the unit is switched on. Overnight operation in
drink mode also eliminates possible ice accumulation from
condensation all around the bowls.
7 Mixers must not be turned off when frozen product is in the
bowl: if not agitated, the product may freeze to a solid block of
ice. If the mixers are turned back on in this situation, damage to
the mixers and their motor may result. Therefore, mixers may
be restarted only after product is melted.
8 The dispenser is equipped with a magnetic coupling by
which the gear motor (located outside the bowl) drives the
mixers (inside the bowl).
The magnetic drive operates as an “intelligent clutch” able
to automatically disconnect the mixers in case they are seized
by ice or other causes.
This inconvenience can be soon noticed since an intermittent
dull noise warns that mixers are still.
In this case it is necessary to unplug immediately the
dispenser, empty the bowl and eliminate the cause of seizing.
9 The dispenser must be able to emit heat.
In case it seems excessive, check that no heating source is
close to the unit and air flow through the slotted panels is not
obstructed by wall or boxes. Allow at least 15 cm (6”) of free
clearance all around the dispenser.
In any case if the product in the bowls is frozen and the
pressure switch warning light is OFF the unit is running
properly.
10 Restrictor cap: when the unit is used in Soft Drink mode it is
advisable to install the restrictor cap on the faucet outlet in
0 position :power is turned OFF to all functions.
I position :power is turned ON to all functions . The
fan motor runs. On single bowl machines
mixers run too.
Switch D :if pressed it activates the function 'DRINK'.
In this case the (E) led lights up.
Switch E :if pressed it activates the function 'SLUSH'.
In this case the (F) led lights up.
IMPORTANT
If the dispenser is switched on when bowls contain pro-
ducts at a temperature higher than conservation tempe-
rature, the display will flash. To have a fixed display , it
is necessary to press for three seconds the button (D).
IMPORTANT
Conservation temperature is set at the factory at 4°C.

QUARK
ENGLISH
14
order to reduce the drink outflow (see figure 6).
figure 6
5. 3 CLEANING AND SANITIZING
PROCEDURES
1 Cleaning and sanitizing of the dispenser are recommended
to guarantee the conservation of the best product taste and the
highest unit efficiency. This section is a procedural guideline
only and is subject to the requirements of the local Health
Authorities.
2 Prior to the disassembly and cleaning, the machine must be
emptied of product. To do this proceed as follows:
- set the power switch to I position
- set mixer/refrigeration switch(es) to I position (Soft Drink
mode)
- place a pail under each faucet and drain all product from
bowls
- set all control switches to the 0 position
5. 3. 1 DISASSEMBLY
1 Remove cover from the bowl.
2 Remove the bowl by lifting its faucet side up and off the
fastening hooks (see figure 7) and slide it out (see figure 8).
figure 7
figure 8
3 Slide the outer spiral out (see 3) and then Outside magnetic
rotor assembly (see figure 10).
figure 9
figure 10
4 Remove the bowl gasket from its seat (see figure 11).
figure 11
5 Dismantle the faucet assembly (see figure 12).
figure 12
6 Slide the drip tray out and empty it.
ATTENTION
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source by unplugging it.

15
5. 3. 2 CLEANING
1 Prepare at least two gallons of a mild cleaning solution of
warm (45-60 °C 120-140 °F) potable water and dishwashing
detergent. Do not use abrasive detergent.
Important: if present, follow label directions, as too strong a
solution can cause parts damage, while too mild a solution will
not provide adequate cleaning.
2 Using a brush, suitable for the purpose, thoroughly clean all
disassembled parts in the cleaning solution.
3 Do not immerse the lighted top covers in liquid. Wash them
apart with the cleaning solution. Carefully clean their
undersides.
4 In the same manner clean the evaporator cylinder(s) using
a soft bristle brush.
5 Rinse all cleaned parts with cool clean water.
5. 3. 3 SANITIZING
Sanitizing should be performed immediately prior to
starting the machine. Do not allow the unit to sit for
extended periods of time after sanitization.
1 Wash hands with a suitable antibacterial soap.
2 Prepare at least two gallons of a warm (45-60 °C 120-
140 °F) sanitizing solution (100 PPM available chlorine
concentration or 1 spoon of sodium hypoclorite diluted with two
litres of water) according to your local Health Codes and
manufacturer’s specifications.
3 Place the parts in the sanitizing solution for five minutes.
4 Do not immerse the lighted top covers in liquid. Carefully
wash their undersides with the sanitizing solution.
5 Place the sanitized parts on a clean dry surface to air dry.
6 Wipe clean all exterior surfaces of the unit. Do not use
abrasive cleaner.
5. 3. 4 ASSEMBLY
1 Slide the drip tray into place.
2 Lubricate faucet piston, outer spiral and outside magnetic
rotor (see points A, B and C of figure 13) only with the grease
supplied by the manufacturer or other food grade approved
lubricant.
figure 13
3 Assemble the faucet by reversing the disassembly steps
(see figure 12)
4 Fit bowl gasket around its seat.
Note: the largest brim of gasket must face against the rear wall
(see figure 14).
figure 14
5 Insert the magnetic outside rotor in the evaporator taking
care to accompany it to the end (see figure 15).
figure 15
6 Install the outer spiral. Slide it over the evaporator until its
hexagonal front notch engages with the hexagonal exposed
IMPORTANT
Do not attempt to wash any machine components in a
dishwasher.
ATTENTION
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source.
IMPORTANT
In order to prevent any damages to the dispenser use
only a detergent suitable with plastics parts.
ATTENTION
When cleaning the machine, dump it, do not allow exces-
sive amounts of water around the electrically operated
components of the unit. Electrical shock or damage to
the machine may result.

QUARK
ENGLISH
16
end of the magnetic outside rotor (see figure 16).
figure 16
7 Push the bowl towards the rear wall of the unit until it fits
snugly around the gasket and its front fastening hooks are
properly engaged (see figure 17).
figure 17
8 Use fresh product to chase any remaining sanitizer from the
bottom of the bowl(s). Drain this solution. Do not rinse out the
machine.
5. 4 IN-PLACE SANITIZATION
The In-Place Sanitization prior to starting the machine may
be performed, if needed, only as further precaution, in
addition to the Disassembled Parts Sanitization described
before, but never in lieu of it.
1 Prepare two gallons of a warm (45-60°C, 120-140 °F)
sanitizing solution (100 PPM chlorine residual) according to
your local Health Codes and manufacturer’s specifications.
2 Pour the solution into the bowl(s).
3 Using a brush suitable for the purpose, wipe the solution on
all surfaces protruding above the solution-level and on the
underside of the top cover(s).
4 Install the top cover(s) and operate the unit. Allow the
solution to agitate for about two minutes. Drain the solution out
of the bowl(s).
5 Use fresh product to chase any remaining sanitizer from the
bottom of the bowl(s). Drain this solution. Do not rinse out the
machine.
6 ROUTINE MAINTENANCE
1 Daily: inspect the machine for signs of product leaks past
seals and gaskets. If proper assembly does not stop leaks
around seals or gaskets, check for improper lubrication, worn
or damaged parts. Replace parts as needed.
6. 1 MAINTENANCE (TO BE CARRIED
OUT BY QUALIFIED SERVICE
PERSONNEL ONLY)
1 Annually: remove the panels and clean the inside of the
machine including the base, side panels, condenser, etc.
2 Annually: Check if the auger bushings are worn out or
ovalized. If they are, replace them with new ones.
3 Never remove the insulating jacket from around the suction
tubing of the evaporator (the copper tubing located on the right
side of gear motor). In case the insulating jacket is missing
replace the entire parts with original spare parts from the
supplier.
4 In order to prevent any damages to the dispenser, all
plastics parts must be lubricated only with grease supplied by
the manufacturer or with another lubricating product suitable for
polycarbonate.
ATTENTION
In case of damages, the power cord must be replaced by
qualified personnel only in order to prevent any shock
hazard.
ATTENTION
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source by unplugging it.
ATTENTION
Condenser fins are very sharp. Use extreme caution
when cleaning.
IMPORTANT
The electric diagram of the dispenser is located in the
inner part of the dispensing side panel.

17
1 CARACTERISTIQUES TECHNIQUES
Le schéma électrique du distributeur est reporté sur la
partie interne du panneau du côté robinet.
Nous nous réservons le droit d'apporter des modifications
sans préavis.
2 INTRODUCTION
Il est nécéssaire de lire attentivement ce carnet d'instructions
afin de connaître toutes les caractéristiques du distributeur.
Comme tous les produits mécaniques, ce distributeur a besoin
d'être nettoyé et entretenu. Son bon fonctionnement peut être
compromis par d'éventuelles erreurs commises par l'opérateur
pendant les phases de démontage et de nettoyage. Il est donc
important que les procédures de démontage, lavage,
désinfection et remontage, qui sont des opérations
quotidiennes, soient connues sans possibilité d'erreur par tout le
personnel chargé du distributeur.
3 INSTALLATION
1 Sortir le distributeur de son emballage et garder celui-ci
pour toute nécessité future.
2 Contrôler que le distributeur n'eit pas été endommagé
pendant le transport. Si c'est le cas, faire immédiatement une
réclamation au transporteur.
3 Placer le distributeur sur un comptoir en mesure d'en
supporter le poids, y compris à pleine charge, en tenant
compte de ce qui a été dit dans l'avertissement
IMPORTANT du point 1 précédent.
4 Laisser un espace libre d'au moins 15 cm autour du
distributeur pour ne pas empêcher le passage du flux d'air de
refroidissement.
5 Contrôler la stabilité de l'appareil en réglant éventuellement
les pieds en hauteur. Si le distributeur est fourni avec une série
de pieds hauts (environ 100 mm), cette dernière doit remplacer
la série d'origine.
6 Avant de brancher le distributeur à l'électricité, contrôler
que la tension de réseau est la même que celle indiquée sur la
plaque. Brancher le distributeur à un réseau monophasé, en
utilisant une prise avec mise à la terre conformément aux
normes en vigueur. Si le distributeur est fourni sans fiche,
brancher au câble une fiche conforme aux normes en vigueur
dans votre Pays, avec broche ou contacts de terre et adaptée
pour des courants d'au moins 10 A 250 V (pour les secteurs
ayant des tensions de 220V-230V 50 Hz) et 20 A 250 V (pour
les secteurs ayant des tensions de 100-115 V 50-60 Hz). Pour
réaliser un branchement fixe au réseau, brancher le câble à un
interrupteur mural de type bipolaire avec ouverture des
contacts d'au moins 3 mm. Ne pas utiliser de rallonges pour
brancher électriquement l'appareil.
7 Le tiroir égouttoir est équipé de deux raccords de drainage
avec diaphragme. Si l'on désire que le vidage du tiroir
s'effectue en continu, il faut percer le diaphragme (par exemple
avec un tournevis) de l'un des deux raccords de drainage et le
brancher à un tuyau d'évacuation (voir figure 1).
figure 1
8 Quand le distributeur sort de l'usine, il n'est ni prélavé, ni
désinfecté. Avant de l'utiliser, il faut le démonter, le laver et le
désinfecter en suivant les instructions fournies dans ce carnet
au chapitre 5.3 NETTOYAGE.
Réservoirs transparents démontables n 1 2 3
Capacité chaque réservoir, environ l 6 6 6
Dimensions:
largeur cm 18 36 54
profondeur cm 47 47 47
hauteur cm 65 65 65
Poids net, environ kg 22 36 48
Poids brut, environ kg 24 39 51
Thermostats réglables n 1 2 3
Motocompresseur hermétique
Condenseur à ventilation mécanique
Protège-moteur
Niveau de bruit inférieur à 70 dB (A)
IMPORTANT
Caractéristiques électriques: lire les données reportées
sur la plaque de chacun des distributeurs; celle-ci est
située dans la partie inférieure du panneau frontal, der-
rière le tiroir égouttoir de droite. Les numéros de matri-
cule des appareils (précédés du symbole #) sont placés à
l'intérieur de l'espace contenant les interrupteurs de gau-
che. Les données reportées sur la plaque sont toujours
celles auxquelles il faut se référer.
IMPORTANT
Pendant les opérations de transport ou de soulèvement,
le distributeur ne doit jamais être saisi par les réservoirs
transparents ou par les cylindres évaporateurs. Le
fabricant ne répond pas des dommages provoqués par
ce genre de manoeuvre erronée.
ATTENTION
S'assurer que l'appareil soit correctement branché à la
terre; en cas contraire, il y a des risques d'électrocution
pour les personnes et d'endommagement pour le distri-
buteur.
QUARK 1 QUARK 2
QUARK 3

QUARK
FRANCAIS
18
4 POUR UN FONCTIONNEMENT
CORRECT ET SANS DANGER
1 Ne pas utiliser le distributeur avant d'avoir lu ce carnet
d'instructions.
2 Ne pas utiliser le distributeur s'il n'est pas branché
correctement à la terre.
3 Ne pas utiliser de rallonges pour brancher électriquement
le distributeur.
4 Ne pas mettre le distributeur en fonction si les panneaux ne
sont pas à leur place et bloqués avec des vis.
5 Ne pas faire obstacle au flux d'air de refroidissement;
laisser un espace libre d'au moins 15 cm autour du distributeur.
6 Ne pas introduire les doigts ou des objets dans les fissures
des panneaux et dans l'ouverture du robinet.
7 Ne pas démonter le réservoir, ni enlever les mélangeurs ou
les panneaux pour le nettoyage ou l'entretien sans s'être
assuré que le distributeur est débranché de l'électricité.
5 MODE D'EMPLOI
1 Laver et désinfecter le distributeur avant de l'utiliser en
suivant les instructions fournies dans ce carnet au chapitre 5.3
NETTOYAGE.
2 Remplir les réservoirs avec le produit choisi sans dépasser
le niveau maximum indiqué sur les réservoirs. La quantité de
produit dans le réservoir (exprimée en litres ou en gallons) est
indiquée par les repères se trouvant sur le réservoir.
3 Si l'on désire distribuer des produits concentrés à diluer
avec de l'eau, il faut verser l'eau dans les réservoirs et ajouter
la quantité nécessaire de concentré en suivant les instructions
du fabricant. Si l'on veut utiliser des jus de fruits pressés, il est
conseillé de les filtrer afin d'éviter que les parties solides qu'ils
contiennent puissent boucher le passage du robinet.
4 Pour obtenir les meilleurs résultats, il est conseillé d'utiliser
comme produits de base des sirops expressément préparés
pour “granita”
Si l'on désire obtenir une boisson et non une granita, chaque
litre de sirop doit être dilué dans environ 5-5,5 litres d'eau
Si l'on utilise des produits naturels (par exemple des jus de
citron ou d'orange) ou non sucrés (par exemple du café), faire
dissoudre 150-200 grammes de sucre dans chaque litre de
produit.
5 Agir sur les interrupteurs (voir chapitre 5.1 DESCRIPTION
DES COMMANDES).
6 Le distributeur doit toujours fonctionner avec les couvercles
montés afin d'éviter une éventuelle contamination du produit.
7 Le distributeur doit fonctionner sans interruption: la
refrigeration de chaquecuve s'arrête automatiquement quand
le produit est prêt. Les dispositifs de mélange continuent à
fonctionner.
5. 1 DESCRIPTION DES COMMANDES
Le distributeur est équipé d'un interrupteur général. Chaque
réservoir est équipé d'un interrupteur permettant de mettre en
marche le dispositif de mélange et sélectionner le type de
refroidissement du produit. Il est en effet possible d'obtenir soit
des boissons froides soit des produits glacés tels que les
granitas ou sorbets.
Quand la fonction boisson est sélectionnée, la température de
la boisson est réglée par le thermostat correspondant. Quand la
fonction “granita” est sélectionnée, la densité du produit est
réglée par la vis de réglage prévue à cet effet, située sur
chacune des parois postérieurs du distributeur (pour le réglage
de la température et de la densité, se référer au chapitre 5.2.
SUGGESTIONS).
Tous les interrupteurs sont situés sur la partie frontale du
distributeur (côté robinets) et sont protégés par un volet spécial
(voir figure 2).
figure 2
Les fonctions des commandes du distributeur sont les
suivantes:
figure 3
Interrupteur général (A)
Interrupteurs mélangeurs et réfrigération (B)
Thermostat (D)
Pour le fonctionnement du distributeur:
1 Placer l'interrupteur général en position I.
2 Placer l'interrupteur général en position I.
IMPORTANT
Dans tous les cas, une fois le mélange effectué, son
degré Brix (pourcentage de sucre contenu) doit être
supérieur à 13.
IMPORTANT
L'appareil ne doit pas être utilisé par des enfants ou par
toute personne ayant un déficit mental ou sensoriel, ou
qui n'a pas l'expérience et la connaissance requise, sauf
si une surveillance ou une formation complémentaire sur
l'utilisation de l'appareil est donnée par la personne
responsable de sa sécurité.
Les enfant doivent être surveillés afin qu'ils ne puissent
pas jouer avec l'appareil.
Position 0 :le distributeur est éteint.
Position I :le distributeur peut fonctionner. Ventilateur
en marche.
Position I :Mélangeurs et réfrigération en marche.
Position BOISSON.
Position O :Mélangeurs et réfrigération éteints.
Position II :mélangeurs et réfrigération en marche.
Position “GRANITA”.
Rotation de gauche à droite :boisson plus froide.
Rotation de droite à gauche :boisson moins froide.

19
- en position I, si l'on désire refroidir le produit sans le glacer
- en position I, si l'on désire refroidir le produit sans le glacer
Placer l'interrupteur d'éclairage en position "I" pour allumer les
lumières.
VERSION ETC:
Les fonctions des commandes de l'appareil sont mentionnées
ci-après (voir figure 2).
figure 4
Interrupteur général (A)
Touches mélangeurs et refroidissement (C) et (D)
Thermostat (B)
Le cadrant permet de vérifier la température du produit à
l'intérieur de la cuve.
Alarme de température : en fonctionnement normale l'affichage
de la température est fixe - si l'affichage de température cligno-
te, cela signifie que la température du produit est restée trop
longtemps à une température supérieure à la température max.
de conservation et donc qu'il est nécessaire de vérifier l'éven-
tuelle détérioration du produit dans la cuve.
Pour éteindre l'alarme et retourner à l'affichage fixe du cadrant
de température, il faut appuyer pendant trois secondes le bou-
ton (D).
Pour faire fonctionner le distributeur :
Placer l'interrupteur général en position I
Sélectionner à l'aide des touches (C) et (D) le mode de fonction-
nement désiré :
- Touche (C) :fonction boisson fraîche
- Touche (D) :fonction granité
Fonction lavage : pendant le nettoyage de l'appareil, il peut être
nécessaire de faire marcher seulement le mélangeur, sans
activer la réfrigération. Pour pouvoir utiliser le mélangeur sans
activer la réfrigération, appuyer pendant trois secondes la
touche (C) : sur l'affichage de la température on peut voir '' -- . -
- '' . Par la suite afin de remettre en fonctionnement l'appareil il
suffit d'appuyer sur n'importe quelle touche, le distributeur sort
de la fonction 'lavage' et reprend son fonctionnement normal.
5. 2 SUGGESTIONS
1 Réglage de la densité: la densité optimale de la granita a
été réglée en usine. Si l'on désire modifier cette densité,
tourner avec un tournevis la vis de régulation densité située
dans chacune des parois postérieures du distributeur (voir
figure 5):
- vers la droite (sens des aiguilles d'une montre) pour obtenir
une granita plus dense (le repère F dans le regard G se
déplacera vers le bas);
- vers la gauche (sens inverse des aiguilles d'une montre) pour
obtenir une granita moins dense (le repère F dans le regard G
se déplacera vers le haut).
figure 5
2 Réglage de la température: la température optimale de la
boisson (pour le fonctionnement du distributeur comme
réfrigérateur de boissons au lieu de distributeur de granita) est
réglée en usine. Si l'on désire modifier cette température, il faut
tourner la poignée située dans chaque boîte porte-
interrupteurs:
- vers la droite (sens des aiguilles d'une montre) pour obtenir
une boisson plus froide;
- vers la gauche (sens inverse des aiguilles d'une montre) pour
obtenir une boisson moins froide.
Remarque: Le réglage de la température de la boisson ne
produit un effet que quand l'interrupteur mélangeurs et
réfrigération est en position Boisson.
3 Le temps nécessaire pour obtenir la réfrigération du produit
varie en fonction de différents facteurs comme par exemple la
température ambiante, la température initiale du produit, le
sucre contenu (degré Brix) et le réglage de la densité.
4 L’efficacité du distributeur peut être augmentée en versant
dans les réservoirs du produit pré-rafroidi.
5 Pour diminuer encore les temps de refroidissement et
augmenter ainsi l'autonomie du distributeur, rajouter du produit
dans les réservoirs quand le niveau est descendu à la moitié.
6 Pour garantir une bonne conservation du produit, le
distributeur doit fonctionner également pendant la nuit, au
moins en position Boisson. Si cela n'est pas possible et les
produits restent dans les réservoirs alors que le distributeur est
éteint, il est conseillé de placer les interrupteurs mélangeurs et
réfrigération en position I une heure avant d'éteindre l'appareil
afin d'éviter la formation de blocs de glace ou de croûtes de
glaces. Ceux-ci risqueraient en effet d'endommager les
dispositifs mélangeurs. Si des blocs de glace devaient tout de
même se former, ils devront toujours être enlevés avant que
l'appareil ne soit remis en marche. Le fonctionnement nocturne
en position Boisson élimine également le risque que de la glace
Position 0 :le distributeur est éteint.
Position I :l'appareil est prêt à fonctionner. Le
ventilateur est en marche.
Sur les machines à une cuve, le mélangeur
se met en marche.
Touche C :en l'appuyant elle active la fonction
BOISSON. La lampe témoin (E) s'allume
Touche D :en l'appuyant la fonction GRANITE. La
lampe témoin (F) s'allume.
IMPORTANT
Si l'on démarre l'appareil et que les cuves contiennent du
produit à température supérieure à celle de conservation,
l'affichage de la température clignotera. Il est de toute
façon possible d'éteindre l'alarme et de passer à l'affi-
chage fixe en appuyant pendant 3 secondes sur la tou-
che (D).
IMPORTANT
La température de conservation du produit a été réglée
en usine à 4°C.

QUARK
FRANCAIS
20
se forme (à cause de la condensation de l'humidité
atmosphérique) à l'extérieur des réservoirs.
7 Ne jamais arrêter les mélangeurs quand il y a de la granita
dans les réservoirs; si celui-ci n'est pas mélangé, il risque de
former un unique bloc de glace. Si l'on fait repartir les
mélangeurs dans ces conditions (sans attendre que la glace
fonde), ils pourraient s'endommager.
8 Le distributeur est équipé d'un joint magnétique pour la
transmission du mouvement aux mélangeurs. Afin d'éviter que
l'appareil ne soit endommagé en cas de blocage des
mélangeurs à cause de blocs de glace ou autre à l'intérieur du
réservoir, le joint magnétique interrompt automatiquement la
transmission du mouvement.
Cette situation est reconnaissable car, en plus du blocage des
mélangeurs, un bruit intermittent est émis par l'appareil. Il faut,
dans ce cas, arrêter immédiatement le distributeur, vider le
réservoir concerné et éliminer la cause du blocage.
9 Chaque distributeur de ce genre doit émettre de la chaleur.
Cependant, si cette émission semble excessive, il faut contrôler
qu'aucune source de chaleur ne se trouve près du distributeur
et, en particulier, près des panneaux munis de grilles. S'assurer
également que le passage du flux d'air ne soit pas empêché
par la proximité de murs, boîtes ou autres. Laisser au moins 15
cm d'espace libre autour du distributeur. Dans tous les cas,
quand le produit à l'intérieur des réservoirs est froid et le témoin
du pressostat est éteint, on peut être certains que tout
fonctionne normalement et que la chaleur émise ne crée pas
de dommages.
10 Réducteur de flux: quand le distributeur est utilisé pour
refroidir des boissons, il est conseillé d'installer sur le robinet le
réducteur de flux fourni (voir figure 6).
figure 6
5. 3 NETTOYAGE
1 Le nettoyage et le lavage sont fondamentaux pour garantir
la parfaite conservation du goût de la boisson et l'efficacité
maximale de votre distributeur. Les procédures décrites ci-
après doivent être considérées comme étant de caractère
général et elles peuvent varier en fonction de la réglementation
sanitaire en vigueur.
2 Avant d'être démonté pour le lavage, le distributeur doit être
vidé du produit. Procéder de la manière suivante:
5. 3. 1 DEMONTAGE
Avant de procéder au démontage d'un composant, il faut
toujours débrancher électriquement l'appareil en enlevant la
fiche de la prise.
1 Enlever le couvercle du réservoir.
2 Démonter le réservoir en poussant légèrement sa partie
inférieure (côté robinet) vers le haut pour en libérer les crochets
inférieurs (voir figure 7) et en le faisant ensuite glisser par
l'avant (voir figure 8).
figure 7
figure 8
3 Enlever de l'évaporateur la spirale extérieure (voir figure 9)
puis Rotor magnétique extérieur complet (voir figure 10).
figure 9
figure 10
-placer l'interrupteur général en position I
-placer les interrupteurs mélangeurs/réfrigération en
position I
-positionner un récipient sous chaque robinet et vider les
réservoirs
-placer tous les interrupteurs en position 0
