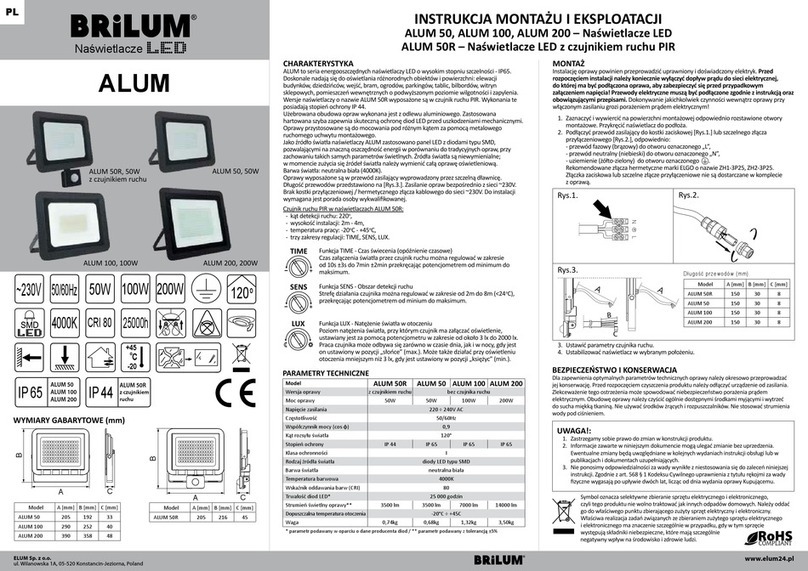

Brilum ADVIVE PLUS Series User manual

PL INSTRUKCJA MONTAŻU I EKSPLOATACJI
ADVIVE PLUS – naświetlacze LED
ELUM Sp. z o.o.
ul. Wilanowska 1A, 05-520 Konstancin-Jeziorna, Poland www.elum24.pl
ADVIVE PLUS
Naświetlacze
MONTAŻ
Symbol oznacza selektywne zbieranie sprzętu elektrycznego i elektronicznego, czyli tego produktu
nie wolno traktować jak innych odpadów domowych. Należy oddać go do właściwego punktu
zbierającego zużyty sprzęt elektryczny i elektroniczny. Właściwa realizacja zadań związanych ze
zbieraniem zużytego sprzętu elektrycznego i elektronicznego ma znaczenie szczególnie
w przypadku, gdy w tym sprzęcie występują składniki niebezpieczne,
które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
ADVIVE PLUS, 50W
ADVIVE PLUS, 30W
ADVIVE PLUS, 100W
ADVIVE PLUS, 70W
ADVIVE PLUS, 150W
220 ÷ 240VAC
50/60Hz
IP 65
4000K
25000h
120
+45
-25
C
o
1m
CRI > 80
30W, 50W, 70W
100W, 150W
CHARAKTERYSTYKA
Naświetlacze ADVIVE PLUS to energooszczędne i uniwersalne oprawy LED do zastosowań
zarówno wewnątrz, jak i na zewnątrz pomieszczeń, dzięki wysokiej klasie szczelności IP 65.
Doskonale nadają się do oświetlania różnorodnych obiektów i powierzchni: elewacji
budynków, dziedzińców, wejść, bram, ogrodów, budynków architektonicznych, parkingów,
tablic, bilbordów, witryn sklepowych, pomieszczeń wewnętrznych o podwyższonym poziomie
wilgotności i zapylenia.
Obudowy opraw ADVIVE PLUS wykonane zostały z użebrowanego odlewu aluminiowego,
zapewniającego skuteczne odprowadzanie ciepła. Zastosowana hartowana szyba zapewnia
skuteczną ochronę diod LED przed uszkodzeniami mechanicznymi.
Oprawy przystosowane są do mocowania pod różnym kątem za pomocą metalowego
ruchomego uchwytu montażowego. Minimalna odległość od oświetlanego obiektu: 1m
między naświetlaczem a obiektem lub oświetlaną powierzchnią.
Jako źródło światła naświetlaczy ADVIVE PLUS zastosowano panel LED z diodami typu SMD,
pozwalającymi na znaczną oszczędność energii w porównaniu do tradycyjnych opraw, przy
zachowaniu takich samych parametrów świetlnych. Źródła światła są niewymienialne.
W momencie zużycia się źródeł światła należy wymienić całą oprawę oświetleniową.
Barwa światła: neutralna biała (4000K).
Oprawy wyposażone są w przewód zasilający wyprowadzony przez szczelną dławnicę.
Długość przewodów przedstawiono w Tabeli 1. Zasilanie opraw bezpośrednio z sieci ~230V.
Brak kostki przyłączeniowej / hermetycznego złącza kablowego do sieci ~230V.
3. Ustabilizować naświetlacz w wybranym położeniu.
Model ADVIVE PLUS
Moc oprawy 30W 50W 70W 100W 150W
Napięcie zasilania 220 ÷ 240V AC
Częstotliwość 50/60Hz
Współczynnik mocy (cos φ) 0,9
Kąt rozsyłu światła 120°
Stopień ochrony IP 65
Klasa ochronności I
Rodzaj źródła światła diody LED typu SMD
Barwa światła neutralna biała
Temperatura barwowa 4000K
Wskaźnik oddawania barw (CRI) > 80
Trwałość diod LED* 25 000 godzin
Strumień świetlny oprawy** 2700 lm 4400 lm 5600 lm 8600 lm 12000 lm
Dopuszczalna temperatura otoczenia -25°C ÷ +45C
Waga 0,35kg 0,80kg 1,35kg 1,50kg 2,20kg
*parametr podawany w oparciu o dane producenta diod / **parametr podawany z tolerancją ± 10%
UWAGA!:
1. Instalację oprawy powinien przeprowadzić uprawniony i doświadczony elektryk. Przed
rozpoczęciem instalacji należy koniecznie wyłączyć dopływ prądu do sieci elektrycznej, do
której ma być podłączona oprawa, aby zabezpieczyć się przed przypadkowym załączeniem
napięcia! Przewody elektryczne muszą być podłączone zgodnie z instrukcją oraz obowiązującymi
przepisami. Dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu
grozi porażeniem prądem elektrycznym!
2. Nie wpartywać się w wiązkę światła diody/diod LED.
3. Wyrób zasilać wyłącznie napięciem znamionowym lub zakresem podanych napięć.
4. Niedopuszczalne jest użytkowanie wyrobu bez lub z pękniętą szybą ochronną.
5. Nie ponosimy odpowiedzialności za szkody powstałe wskutek nieprawidłowego montażu.
6. Zastrzegamy sobie prawo do zmian w konstrukcji produktu.
7. Informacje zawarte w niniejszym dokumencie mogą ulegać zmianie bez uprzedzenia.Ewentualne
zmiany będą uwzględniane w kolejnych wydaniach instrukcji obsługi lub w publikacjach i
dokumentach uzupełniających.
8. Nie ponosimy odpowiedzialności za wady wynikłe z niestosowania się do zaleceń niniejszej
instrukcji. Zgodnie z art. 568 § 1 Kodeksu Cywilnego uprawnienia z tytułu rękojmi za wady zyczne
wygasają po upływie dwóch lat, licząc od dnia wydania oprawy Kupującemu.
9. Dla zapewnienia optymalnych parametrów technicznych oprawy należy okresowo przeprowadzać
jej konserwację. Przed rozpoczęciem czyszczenia produktu należy odłączyć urządzenie od zasilania.
Zlekceważenie tego ostrzeżenia może spowodować niebezpieczeństwo porażenia prądem
elektrycznym. Czyścić wyłącznie delikatnymi i suchymi tkaninami. Nie używać środków żrących i
rozpuszczalników. Nie stosować strumienia wody pod ciśnieniem.
2. Podłączyć przewód zasilający do kostki zaciskowej lub szczelnego złącza przyłączeniowego
[Rys.2.], odpowiednio:
- przewód fazowy (brązowy) do otworu oznaczonego „L”,
- przewód neutralny (niebieski) do otworu oznaczonego „N”,
- uziemienie (żółto-zielony) do otworu oznaczonego .
Rekomendowane złącza hermetyczne marki ELGO o nazwie ZH1-3P25, ZH2-3P25 i ZH3-3P25.
Złączka zaciskowa lub szczelne złącze przyłączeniowe nie są dostarczane w komplecie
z oprawą.
Rys.1.
Rys.2.
Model A [mm] B [mm] C [mm] D [mm] E [mm]
ADVIVE PLUS, 30W 150 105 25 75 160
ADVIVE PLUS, 50W 203 160 25 120 160
ADVIVE PLUS, 70W/100W 290 206 32 140 160
ADVIVE PLUS, 150W 330 250 35 160 160
WYMIARY GABARYTOWE (mm)
PARAMETRY TECHNICZNE
A
B
CD
E
1. Zaznaczyć i wywiercić na powierzchni montażowej odpowiednio rozstawione otwory
montażowe. Przykręcić naświetlacz do podłoża [Rys.1.].
Tabela 1.

EN
ELUM Sp. z o.o.
1A Wilanowska Str., 05-520 Konstancin-Jeziorna, Poland www.elum24.pl
Floodlights
INSTALLATION AND OPERATING MANUAL
ADVIVE PLUS – LED oodlights
ADVIVE PLUS
ADVIVE PLUS, 50W
ADVIVE PLUS, 30W
ADVIVE PLUS, 100W
ADVIVE PLUS, 70W
ADVIVE PLUS, 150W
220 ÷ 240VAC
50/60Hz
IP 65
4000K
25000h
120
+45
-25
C
o
1m
CRI > 80
30W, 50W, 70W
100W, 150W
Model A [mm] B [mm] C [mm] D [mm] E [mm]
ADVIVE PLUS, 30W 150 105 25 75 160
ADVIVE PLUS, 50W 203 160 25 120 160
ADVIVE PLUS, 70W/100W 290 206 32 140 160
ADVIVE PLUS, 150W 330 250 35 160 160
DIMENSIONS (mm)
A
B
CD
E
Table 1.
Model ADVIVE PLUS
Power of the luminaire 30W 50W 70W 100W 150W
Supply voltage 220 ÷ 240V AC
Frequency 50/60Hz
Power factor (cos φ) 0,9
Beam angle 120°
Protecon rate IP 65
Protecon class I
Type of light source LEDs SMD type
Light colour neutral white
Correlated colour temperature 4000K
Colour rendering index (CRI) > 80
LEDs lifespan* 25 000 hours
Luminous ux of the luminaire** 2700 lm 4400 lm 5600 lm 8600 lm 12000 lm
Ambient temperature -25°C ÷ +45C
Weight 0,35kg 0,80kg 1,35kg 1,50kg 2,20kg
*provided parameter is based on LEDs manufacturer’s data / ** parameter is provided with ± 10% tolerance margin
TECHNICAL DATA
INSTALLATION
Fig.1.
Fig.2.
CHARACTERISTIC
ADVIVE PLUS oodlights are energy-saving and universal LED luminaires for applicaons both
indoors and outdoors, due to the high IP 65 protecon rang.
They are perfect for illuminaon of various objects and surfaces like: buildings elevaons,
yards, entrances, gates, gardens, architectural facilies, parking lots, boards, billboards, store
windows, interior spaces with condions of increased humidity and pollinaon level.
The housings of ADVIVE PLUS luminaires are made of ribbed aluminum casng that provides
ecient heat dispersion. The tempered glass shield provides high protecon rang as well
as eecve protecon of LEDs against mechanical impact.
Due to metal movable mounng bracket those luminaires are adapted for installaon with
various inclinaon angles. Minimum distance from the illuminated object: 1m between the
oodlight and the object or illuminated surface.
LED panel with LEDs SMD type is used as the light source in ADVIVE PLUS oodlights, it allows
signicant energy saving comparing to tradional luminaires and keeps the same luminous
parameters. The light sources of the luminaires are not replaceable, once the light source is
used up full luminaire should be replaced.
Light colour: neutral white (4000K).
The luminaires are equipped with power cable that is lead out of the luminaire through ght
gland. The lenght of power cable is shown in Table 1. The luminaires are power supplied
directly from mains ~230V. Terminal block / hermec cable connector for current ~230V are
not included in the set.
1. Mark and drill properly spaced installaon holes on the mounng surface.
Screw the oodlight to the mounng surface [Fig.1.].
3. Stabilize the oodlight in chosen posion.
2. Connect the power cable to terminal block or hermec connector [Fig. 2.], accordingly:
- phase cable (brown) to the slot marked “L”,
- neutral cable (blue) to the slot marked „N”,
- safety cable (yellow-green) to the slot marked .
Recommended hermec connectors ELGO brand ZH1-3P25, ZH2-3P25 and ZH3-3P25.
The terminal block and hermec connector are not included in the set with the luminaire.
CAUTION!
1. Installaon of the luminaire should be done by the cered and experienced electrician. Before
starng the installaon you must absolutely turn o the main power supply, where the
luminaire should be connected to, to avoid accidental voltage connecon! Electrical cables must
be connected according to the instrucon and regulaons in force. Performing any operaons
inside the luminaire with the power supply switched on may result in an electric shock!
2. Do not look directly at LED light beam.
3. Product can only be supplied by rated voltage or voltage within the range provided.
4. It’s forbidden to use the product with damaged protecve cover.
5. We take no responsibility for any damages due to improper installaon.
6. We reserve the right to apply changes in the construcon of the product.
7. The informaon included in this document may undergo changes without warning.Possible
changes will be taken into consideraon while working with other issues of the instrucons
for use or complementary documents.
8. We take no responsibility for faults resulng from non-compliance with the above instrucons.
According to arcle 568 pt 1 of the Polish Civil Code, the right resulng from a warranty for
physical defects are exnct aer the lapse of 2 (two) years aer delivery of the luminaire
to the Buyer.
9. To keep the opmal technical parameters of the luminaire the periodical maintenance should be
carried out. Before cleaning the product, disconnect it from power supply. Ignoring this warning
can cause danger of electric shock. Clean only with so and dry cloths. Do not use corrosives
chemicals and solvents. Do not use stream of water under pressure.
This symbol stands for selecve collecng of the electrical and electronic equipment, therefore,
this product cannot be treated as other household’s waste. It has to be le at a special
used-equipment collecon point. The appropriate dealing with the collecon of used electrical
and electronic equipment is crucial, especially if the equipment includes dangerous
components which have a negave inuence on the environment
and on the health of people.
