User’s manual
Dear client,
Thank you for buying the WTW control. This user’s manual
contains all required information to quickly become familiar
with the product. We kindly request you to carefully go through
this information before using the product.
This user’s manual is intended for the WTW control’s installer
and end user. You can retrieve the required information from
the user’s manual via the table of contents.
This is an extended user’s manual. A Quick Start Guide is
available, in addition to this user’s manual.
Take good care of this user’s manual!
For more information or ordering manuals, please contact:
Brink Climate Systems B.V.
Wethouder Wassebaliestraat 8
7951 SN Staphorst
Nederland
Tel: [phone]
Fax: [phone]
E-mail: [email protected]
www:www.brinkclimatesystems.com
Introduction
I Description WTW control
Intended and unintended use
The WTW control should be used in combination with pro-
ducts that have been approved by Brink Climate Systems.
Brink Climate Systems cannot be held responsible for pos-
sible damage
caused by improper, incorrect or unwise use. It is important
that one understands this user’s manual completely.
Working with other devices
The WTW control is connected to other devices. The WTW is
co-dependent on these devices’ operation for its proper func-
tioning. These devices’ presence and proper functioning are
prerequisites for using the WTW control.
G
G
G
B
B

6
II Symbols used
Warning! The user can (seriously) injure himself or
seriously damage the product.
A warning is indicative of a risk of damage to the user
or product, if the user does not execute the procedures
carefully.
Careful! The product can be endangered. “Careful” is
indicative of a risk of damage to the product, if the user
does not execute the procedures carefully.
Take note! A remark with supplementary information
for the user. A remark draws the user’s attention to
possible problems.
7HFKQLFDOVSHFL¿FDWLRQV
*HQHUDOSURGXFWVSHFL¿FDWLRQV
Product description
Name: WTW control
Model/Type: Brink Climate Systems
7HFKQLFDOSURGXFWVSHFL¿FDWLRQV
Electricity 15 to 24 Volt
Power consumption: 3 Watt
Protection class: IP30
Power reserve: > 48 hours
Ambient conditions
Ambient temperature: 0 °C to 50 °C
Storage temperature: -20 °C to 60 °C
Humidity: 10% to 90%
Other: Exclusively for indoor use
(QYLURQPHQWDOLQÀXHQFHV
The WTW control should be placed and used in a space with
the correct ambient conditions for proper operation. The WTW
control may only be mounted on the indoors, but not on the
vicinity of a heat source, a radiator, in a draft or in a humid
environment. The WTW control may also not be exposed to
direct radiation heat (sun light).
The WTW control may also not be mounted in the vicinity of a
PDJQHWLF¿HOG7KLVFRXOGGDPDJHLQWHUQDOFRPSRQHQWV
1.3 Overview operational control 1
The WTW control has a number of buttons with which the de-
vice can be operated:
1Navigation button
2Return button
3Device selection button
4Manual operation button
5Info button
6Left setting button
Take note! The left setting button 6and the marking
left beside the display have no function in this type of WTW
control.
1.4 Overview display version main screen 2
1Ventilation position indicator
2Ebus indicator
3Ventilation indicator
4Failure symbol
5 )LOWHUQRWL¿FDWLRQ
6Programme period mode
7Current day
8Device selection
9Date and time representation
1.5 Ventilation modes 3
The WTW control has four ventilation modes. You can activate
a ventilation mode yourself (for more information see chapter
4). You can adjust every ventilation mode yourself (for more
information see paragraph 4.7).
You can retrieve the set values by pressing the info button 5
(see 1).
2 Precautionary measures and safety
instructions
2.1 General
Warning! The installation and assembly activities
required to commission your WTW control should be
performed by an installer approved by Brink Climate
Systems.
Warning! Immediately remove the power from your
WTW control by removing the connected device’s plug
from the socket, if:
 Parts of the WTW control lie open, are pierced or
had fallen hard;
 The power cable is damaged;
 The screen is cracked or broken.
Then contact Brink Climate Systems or you supplier.
Take note! Never use parts other than original parts.
Take note! Only use the WTW control indoors, at tem-
peratures between 0 °C and 50 °C and with a relative
humidity between 10% and 90%.
Take note! $OOVHWWLQJVH[FOXGLQJWKH¿OWHUPHVVDJH
willbelostiftheWTWcontrolbreaksdownorifthefac-
tory settings are reset. There is no backup available.
2.2 During placement
Take note! Assembly and installation should be per-
formed by an installer approved by Brink Climate
Systems. The following requirements should be taken
into account during placement:

7
 The Brink WTW control should be placed at a height
RIDSSUR[LPDWHO\PHWHUVDERYHWKHÀRRU
 The Brink WTW control may not be covered, for
example, by a curtain or a cabinet;
 Consult paragraph 1.2 for environmental
requirements.
2.3 During use
Take note! Settings, which have not been described
in this user’s manual, are intended for installers appro-
ved by Brink Climate Systems. Do not change these
by yourself.
2.4 During use
Careful! Clean the screen with a soft cloth.
Careful! Never apply water and/or (cleaning) liquid to
the screen.
2.5 For the environment
Take note! The WTW control may not be remo-
ved as unsorted urban waste, but should be treated
separately.
Take note! Make enquiries within your own region,
where the WTW control can be handed in when use
has been terminated. Do not throw away electrical
devices or parts, but check if (parts of) the WTW con-
trol cannot be handed in, recycled or re-used.
3 Assembly and installation (to be performed
by the installer)
Assembly and installation should be performed by an installer
approved by Brink Climate Systems.
3.1 Assembly
You should perform the steps, described in paragraph 3.1.1
through paragraph 3.1.4, one by one, to assemble the WTW
control.

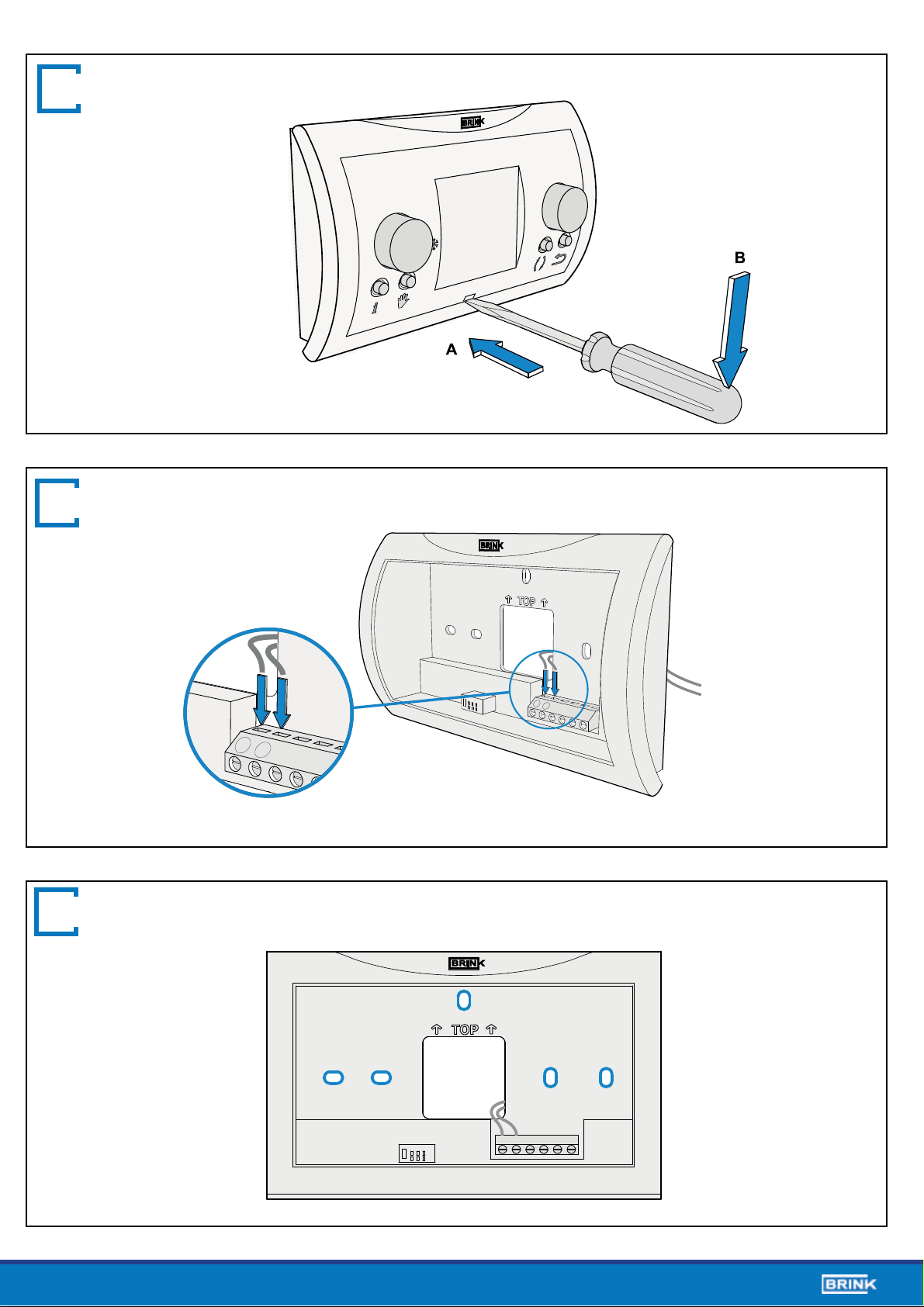

3.1.1 Disconnecting the operational module from the wall
bracket
Disconnect the operational module from the wall bracket.
Perform the following actions 4:
 &DUHIXOO\LQVHUWDÀDWVFUHZGULYHULQWKHUHFWDQJXODURSH-
ning at the bottom of the operational module (see 4A)
 Slowly tilt the screwdriver downwards. The operational
module clicks loose and can be removed (see 4B)
3.1.2 Electrical connection
The following actions should be performed to connect the
WTW control electrically (see 5):
 Feed the two-core wire (from the device to be connected)
through via opening at the back of the wall bracket.
 Check that the cables’ ends have been stripped in the
correct manner. If this is not the case, do so.
 Screw the cable to the terminal No. 1 and No. 2. Consult
the installation instructions of the device to be connected,
for more information on the correct connection.
3.1.3 Mounting the wall bracket
The wall bracket can be attached to a wall box (Ø 55 mm) or
can be directly mounted on the wall with screws and plugs.
 Screw the wall bracket onto the wall in the correct posi-
tion. Here one must use the mounting holes in the wall
bracket (see 6).
Take note! Consult paragraph 2.2 for more informa-
tion on placing the WTW control.
3.1.4 Replacing the operational module in the wall
bracket
Place the operational in the wall bracket mounted on the wall.
Perform the following actions for this
(see 7):
 Shift the pins at the top of the operational module to the
openings intended for them in the wall bracket.
 Turn the bottom of operational module towards the wall
bracket
Take note! The operational module should click onto
the wall bracket. Only then is a proper electrical con-
nection established.
3.2 Installation
3.2.1 Setting language
You can set the language in which the menus are presented.
Perform the following actions to set the language (see 1):
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Language’ by turning 1
 Select a language by turning 1
Press 1to set the selected language
Take note! The names of the described menu items
will not correspond with this user manual’s menu items
if the WTW control is set to a language other than
Dutch.
3.2.2 Setting time
You can set the time. The time is visible on the main screen
The WTW control only has 24 hour representation. Perform
the following actions to set the time (see 1):
 Press return 2as many times as necessary to get to the
main screen
 .Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Time’ by turning 1
 Press 1. ‘Time’ opens
 Change the time by turning 1
 Press 1WRFRQ¿UPWKHWLPH
 Repeat the previous two steps for both the minutes and
seconds

8
3.2.3 Setting date
You can set the date. The date is visible on the main screen.
Perform the following actions to set the date (see 1):
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Date’ by turning 1
 Press 1. ‘Date’ opens
 Change the day by turning
 Press 1WRFRQ¿UPWKHGD\
 Repeat the previous two steps for both the months and
the year
3.2.4 Selecting a device connected to the WTW control
You can choose the device you want to regulate with the con-
trol if multiple devices are connected to WTW control. For this
you press the device selection button 3(see 1).
3.2.5 Factory settings WTW control
It is possible to set all the WTW control’s settings back to the
factory settings. Perform the following actions for this:
 Remove the operational module from the wall bracket
(see 4)
 Keep 1pressed down (see 1)
 Place the WTW control back in the wall bracket while
keeping 1pressed down (see 7). The display will show:
“Parameter Reset”
4 Description of operation:
manner of use
You can increase or decrease the ventilation mode with the
WTW control. You can do this by setting a program. You can
temporarily override the program while it is running.
4.1 Navigation: general description
Navigating through menus
The WTW control has menus that you can navigate through.
For this you use navigation button 1(see 1). You scroll
through the menus by turning the navigation button. You can
open a selected menu-item by pressing the navigation button.
Return to the main screen
The main screen (see 2) is the WTW control’s start screen.
You can always return to the main screen by pressing on the
info button 2(see 1) a few times. The number of times you
need to press return depends on how deep you have gone
into the menu. U need not be afraid of pressing return too
frequently.
4.2. Selecting a device connected to the WTW
control
You can choose the device you want to regulate with the con-
trol if multiple devices are connected to WTW control. For this
you press the device selection button 3(see 1).
4.3 Weekly programmes: P1, P2 and P3
You can programme the regulation of the ventilation mode in
a weekly program. You can choose from programs P1, P2 and
P3.
Program P1
With this you create a day program for every day of the week.
Program P2
With this you create two day programs. One day program
for weekdays ‘mo-fri’ and one day program for the weekend
‘sa-su’.
Program P3
With this you create seven day programs. Separately for every
day of the week.

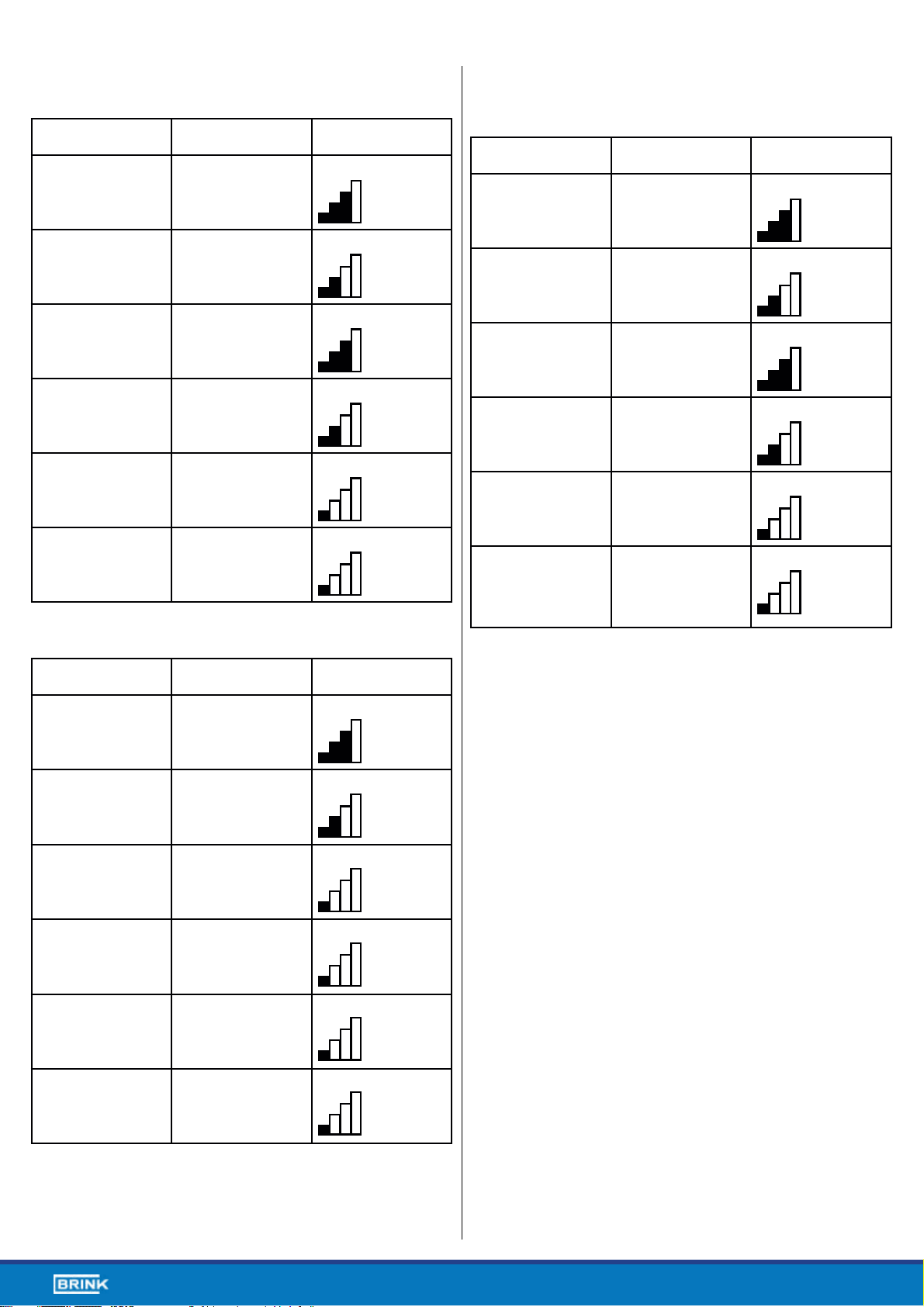

4.3.1 Standard settings P1, P2 and P3
The WTW control has standard set weekly programmes. You
FDQ¿QGWKHVHVHWWLQJVLQDSSHQGL[
4.3.2 Creating a P1 program (see 1)
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Periods’ by turning 1
 Press 1. ‘Periods’ opens
 Select ‘P1: week’ by turning 1
 Press 1, ‘P1: week’ opens
Youhaveachoicefrom‘Period1’,‘Period2’,‘Period3’, ‘Period
4’, ‘Period 5’ and ‘Period 6’. Every period is a part of the day in
which you can set a ventilation position.
Perform the following actions to set period 1:
 Select ‘Period 1’ by turning 1
 Press 1, ‘Period 1’ opens
 Select ‘Start Time’ by turning 1
 Press 1, ‘Start time’ opens
 Change the start time by turning 1
You have a range of between 3.00u and 2.59u
 Press 1WRFRQ¿UPWKHVWDUWWLPH
Now set the ventilation mode for period 1.
Perform the following actions for this:
 Select ‘Vent mode’ by turning 1
 Press 1, ‘Vent mode’ opens
 Set the ventilation mode for period 1 by turning 1
 Press 1WRFRQ¿UPWKHYHQWLODWLRQPRGHIRUSHULRG
You have set the ventilation mode for period 1 You can set
period 2 through 6 in the same manner. A period ends when a
new one starts.
4.3.3 Creating a P2 program (see 1)
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Periods’ by turning 1
 Press 1. ‘Periods’ opens
 Select ‘P2: week/weekend’ by turning 1
 Press 1, ‘P2: week/weekend’ opens

9
You can choose between ‘Week’ and ‘Weekend’. With ‘Week’
you can set a day program for Monday through Friday. With
‘Weekend’ you can set a day program for Saturday and
Sunday.
Week
 Select ‘Week’ by turning 1
 Press 1. ‘Week’ opens
(*) You have a choice from ‘Period 1’, ‘Period 2’, ‘Period 3’,
‘Period 4’, ‘Period 5’ and ‘Period 6’. Every period is a part of
the day in which you can set a ventilation mode.
Perform the following actions to set period 1:
 Select ‘Period 1’ by turning 1
 Press 1, ‘Period 1’ opens
 Select ‘Start Time’ by turning 1
 Press 1, ‘Start Time’ opens
 Change the start time by turning 1
You have a range of between 3.00 hrs and 2.59 hrs
 Press 1WRFRQ¿UPWKHVWDUWWLPH
Now set the ventilation mode for period 1.
Perform the following actions for this:
 Select ‘Vent mode’ by turning 1
 Press 1, ‘Vent mode’ opens
 Set the ventilation mode for period 1 by turning 1
 Press 1WRFRQ¿UPWKHDLUÀRZIRUSHULRG
You have set the ventilation mode for period 1 You can set
period 2 through 6 in the same manner. A period ends when a
new one starts.
Weekend
 Follow the steps from paragraph 4.3.3, until you have a
choice between ‘Week’ and ‘Weekend’
 Select ‘Weekend’ by turning 1
 Press 1. ‘Weekend’ opens
 Continue the steps from paragraph 4.3.3 at (*)
4.3.4 Creating a P3 program (see 1)
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Periods’ by turning 1
 Press 1. ‘Periods’ opens
 Select ‘P3: day’ by turning 1
 Press 1, ‘P3: day’ opens
(*) You can choose from the days between ‘Monday’ through
‘Sunday’. You perform the following steps to set a day program
for Monday:
 Select ‘Monday’ by turning 1
 Press 1. ‘Monday’ opens
Youhave a choice from ‘Period 1’, ‘Period 2’,‘Period3’, ‘Period
4’, ‘Period 5’ and ‘Period 6’. Every period is a part of the day in
which you can set a ventilation position.
Perform the following actions to set period 1:
 Select ‘Period 1’ by turning 1
 Press 1, ‘Period 1’ opens
 Select ‘Start Time’ by turning 1
 Press 1, ‘Start Time’ opens
 Change the start time by turning 1
You have a range of between 3.00u and 2.59u
 Press 1WRFRQ¿UPWKHVWDUWWLPH
Now set the ventilation mode for period 1.
Perform the following actions for this:
 Select ‘Vent mode’ by turning 1
 Press 1, ‘Vent mode’ opens
 Set the ventilation mode for period 1 by turning 1
 Press 1WRFRQ¿UPWKHYHQWLODWLRQPRGHIRUSHULRG
You have set the ventilation mode for period 1 You can set
period 2 through 6 in the same manner. A period ends when a
new one starts.
If you have created a day program for Monday, you can do the
same for the other days of the week. Then repeat the steps
from paragraph 4.3.4, but, after (*) choose another day inste-
ad of ‘Monday’.
4.4 Activate programme type (P1, P2 or P3)
The WTW control has three types of weekly programs P1, P2
and P3. You can program the weekly programs by yourself, for
more information see paragraph 4.3.
Perform the following actions if you wish to program one of the
weekly programs (see 1):
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘User Settings’ by turning 1
 Press 1. ‘User Settings’ opens
 Select ‘Active Program’ by turning 1
 Press 1. ‘Active Program’ opens
 Select P1, P2 or P3 by turning 1
 Press 1to activate P1, P2 or P3
4.5 Temporarily overriding program
You can temporarily override the program. You need to per-
form the following actions for this (see 1):
 Press return 2as many times as necessary to get to the
main screen.
Turn 1to temporarily set the ventilation mode.
Take note! It is stated at the top of your screen, how
long the newly set ventilation mode applies. The pro-
gram will be enabled again after this period of time.
The override period will be 30 minutes if you overruled
the device in the maximum position. You can also undo
this by pressing return 2.

10
4.6 Overriding the program for a longer period of
time
A set program me can be overriden manually, for example,
during holidays. Perform the following actions to overrule the
program (see 1):
 Press return 2as many times as necessary to get to the
main screen
 Press 4. ‘Manual’ appears in the display
 Turn 1to set the ventilation position
The manual position now overrules the programme. Press re-
turn 2if you wish to undo the manual position.

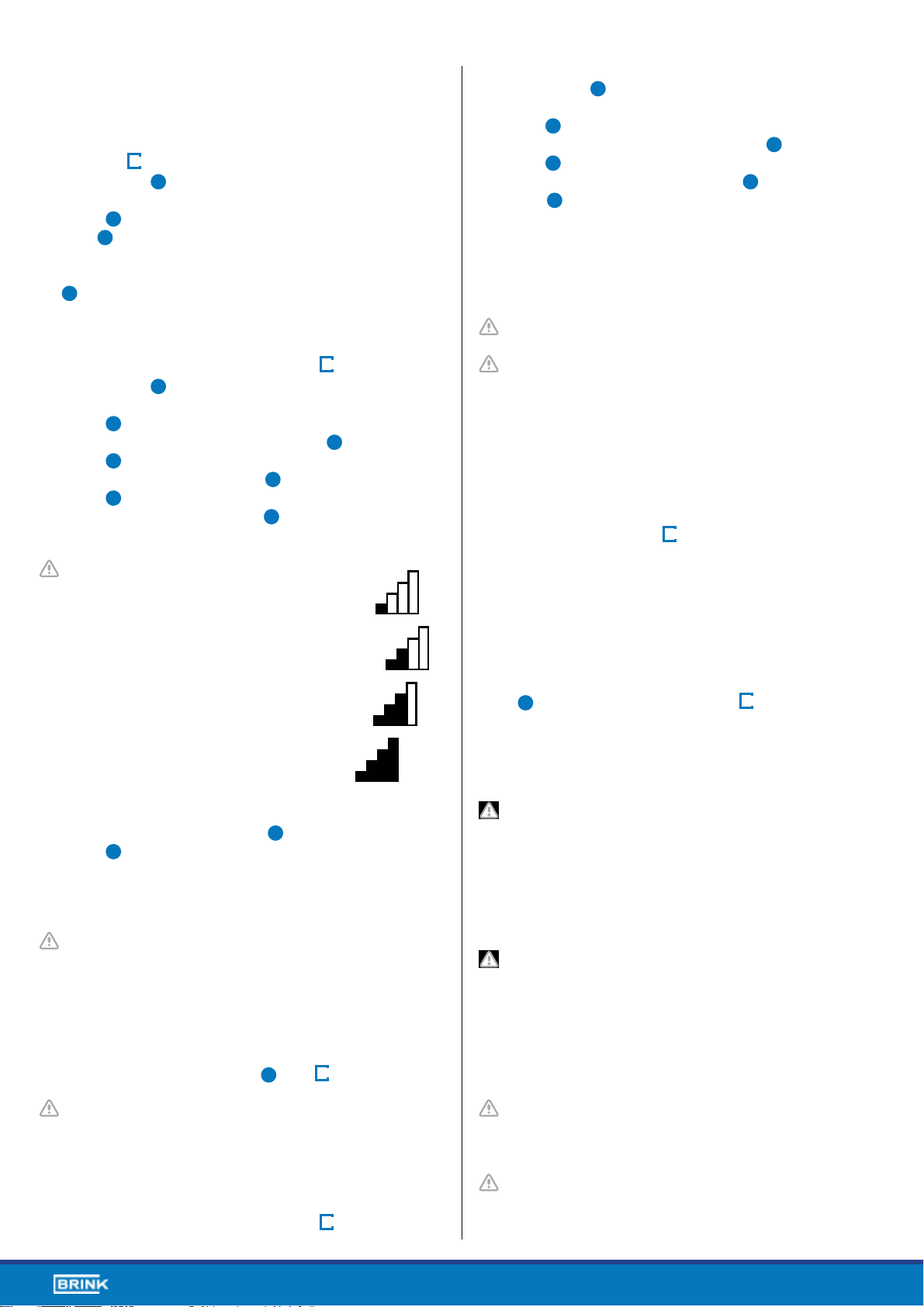

4.7 Setting ventilation mode’s values
You can set a ventilation mode’s value by yourself.
Perform the following actions for this (see 1):
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘Installation Settings’ by turning 1
 Press 1. ‘Installation Settings’ opens
 Select ‘Parameter’ by turning 1
 Press 1. ‘Parameter’ opens
6HOHFWµ$LUÀRZ+ROLGD\¶E\WXUQLQJ 1
Take note!
 µ$LUÀRZ+ROLGD\¶UHIHUVWRYHQWLODWLRQPRGH .
 µ$LUÀRZ5HGXFHG¶UHIHUVWRYHQWLODWLRQPRGH .
 µ$LUÀRZ1RUPDO¶UHIHUVWRYHQWLODWLRQPRGH .
 µ$LUÀRZ+LJK¶UHIHUVWRYHQWLODWLRQPRGH .
 6HW$LUÀRZ+ROLGD\E\WXUQLQJ 1
 Press 1WRFRQ¿UPWKHVHWYDOXHIRU$LUÀRZ+ROLGD\
You can set debit 1 through 3 in the same manner as descri-
EHGDERYHIRU$LUÀRZ+ROLGD\
Take note! You cannot feed in a value, lower than
YDOXHRIDORZHU$LUÀRZSRVLWLRQIRUDKLJKHU$LUÀRZ
+ROLGD\$LUÀRZ5HGXFHG$LUÀRZ1RUPDO$LUÀRZ
High).
4.8 Retrieving settings
You can retrieve the current settings from the WTW control.
For this you press the info button 5(see 1).
Take note! You can look at, but not change, the set-
tings via the info menu.
4.9 Factory settings connected device
A device has been connected to the WTW control. It is possi-
ble to set back all this device’s settings to the factory settings.
Perform the following actions for this (see 1):
 Press return 2as many times as necessary to get to the
main screen
 Press 1. ‘User Menu’ opens
 Select ‘Installation Settings’ by turning 1
 Press 1. ‘Installation Settings’ opens
 Select ‘Appl.factory.def.’ by turning 1
 Press 1twice. The settings are put back to the factory
settings.
5 Maintenance
5.1 General maintenance
Careful! Clean the screen with a soft cloth.
Careful! Never apply water and/or (cleaning) liquid to
the screen.
&OHDQLQJRUUHSODFLQJ¿OWHU
)LOWHUQRWL¿FDWLRQ
7KH¿OWHUVLQWKHGHYLFHFRQQHFWHGWRWKH:7:FRQWUROVKRXOG
be cleaned or replaced when the text ‘FILTER’ appears on the
WTW control’s display (see 8).
5HPRYLQJFOHDQLQJRUUHSODFLQJ¿OWHUV
Consult the manual of the device connected to the WTW con-
WUROIRUUHPRYLQJ¿OWHUV
5HVHWWLQJ¿OWHUQRWL¿FDWLRQ
<RXFDQUHVHWWKH¿OWHUQRWL¿FDWLRQDIWHU\RXKDYHFOHDQHGRU
UHSODFHGWKH¿OWHURUWKH¿OWHUV)RUWKLV\RXSUHVVWKHUHWXUQ
button 2IRUDWOHDVW¿YHVHFRQGVVHH 1).
7KHWH[W¿OWHURQWKH:7:FRQWURO¶VGLVSOD\GLVDSSHDUV
6 Dismantling
Warning! You are not permitted to dismantle the WTW
control or parts of the WTW control by yourself. This
may only be done by a maintenance mechanic appro-
ved by Brink Climate Systems.
7 Repair
Warning! You are not permitted to open or repair the
WTW control or parts of the WTW control by yourself.
This may only be done by a maintenance mechanic
approved by Brink Climate Systems.
8 Environment
Take note! The WTW control may not be remo-
ved as unsorted urban waste, but should be treated
separately.
Take note! Make enquiries within your own region,
where the WTW control can be handed in when use
has been terminated. Do not throw away electrical

11
devices or parts, but check if (parts of) the WTW con-
trol cannot be handed in, recycled or re-used.
RoHS-compliance
This product meets Directive 2002/95/EC of the European
Parliament and the Council of 27 January 2003 regarding
using certain environmentally hazardous substances in elec-
tronic equipment (RoHS) and the amendments to the directive.
:(((QRWL¿FDWLRQ
The WEEE-directive (Waste Electrical and Electronic
Equipment), which came into force, as European law, on 13
February 2003, has resulted in an important change in trea-
ting electronic equipment at the end of their use cycle. This
GLUHFWLYH¶VREMHFWLYHLV¿UVWO\SUHYHQWLQJHOHFWURQLFHTXLSPHQW
in waste and moreover promoting re-use, recycling and other
forms of recovering such waste in order to limit the amount of
waste.
The WEEE-logo on a product or on the packaging indicates
that this product may not be disposed of or thrown away with
domestic waste. You should dispose of all your old electronic
or electrical equipment via special collection points for such
dangerous waste. Separate collection and correct treatment of
our old electronic and electrical equipment help us to maintain
our natural resources.
Moreover, correct recycling guarantees the safety and health
of humankind and the environment. For more information
on processing electronic and electrical equipment, re-use
and collection points, please contact you municipality, your
local waste disposal company, the supplier from whom you
purchased the device or the device’s manufacturer.
WEEE logo
Handing in and recycling
Make enquiries within your own region, where the WTW con-
trol can be handed in when use has been terminated. Do not
throw away electrical devices or parts, but check if (parts of)
the WTW control cannot be handed in, recycled or re-used.
9 Troubleshooting and guarantee
9.1 Troubleshooting
See the installation instructions of the device connected to the
:7:FRQWUROIRUWURXEOHVKRRWLQJIRUWKHHUURUQRWL¿FDWLRQVLQ-
dicated on the WTW control.
9.2 Guarantee
The WTW control has been manufactured by Brink Climate
Systems with care and in accordance with high quality
standards. The WTW control’s operation is guaranteed for a
period of twelve months from the time of delivery. This gua-
rantee is granted in accordance with Brink Climate Systems’
General Terms and Conditions.
These can be found on http://www.brinkclimatesystems.com.
Do you want to claim under the guarantee?
You then have to make that known, in writing, via:
Brink Climate Systems B.V.
Wethouder Wassebaliestraat 8
7951 SN Staphorst
The Netherlands
The right to guarantee lapses in case of incorrect or improper
use of the WTW control and failure to follow the user indicati-
ons in this user’s manual.
Warning! Making changes to the WTW control’s hard-
ware or software is not permitted. This can have an
effect on the WTW control’s proper operation and it
that case all guarantees lapse.
Warning! You are not permitted to open or repair the
WTW control or parts of the WTW control by yourself.
In that case guarantees lapse.

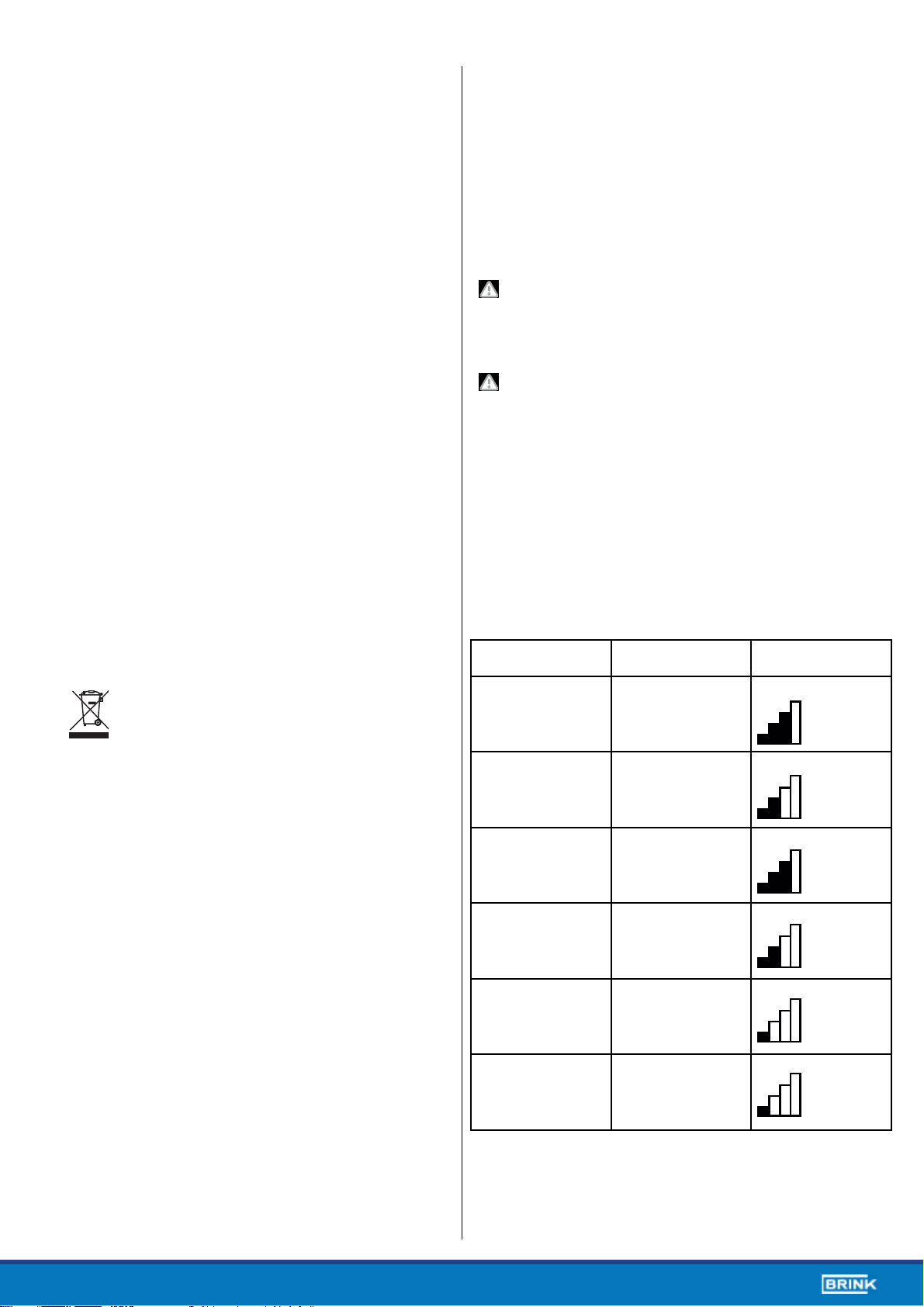

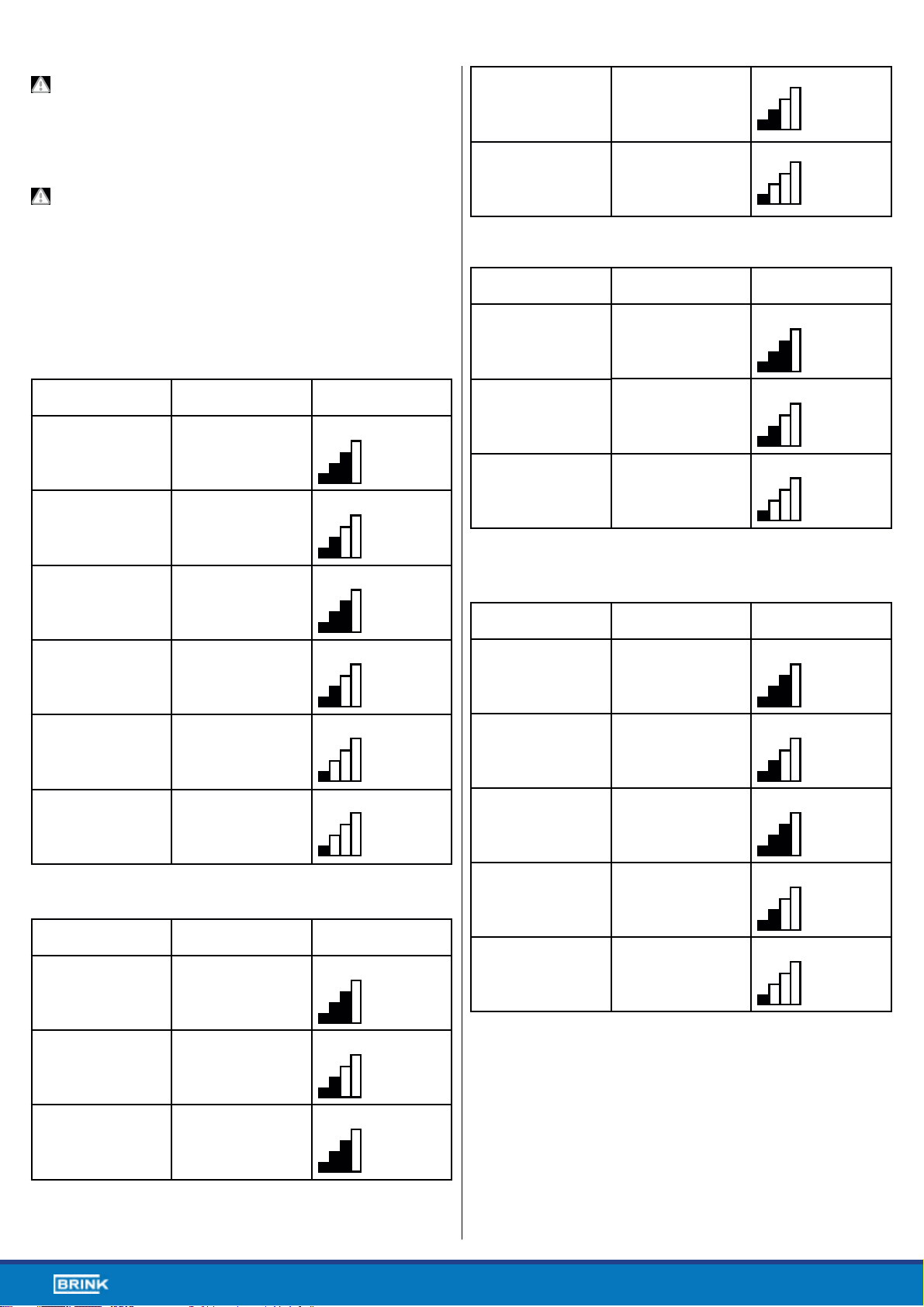

Appendix 1
Standard weekly programme settings
P1
Week (Monday through Sunday)
Period Start time Ventilation mode
107:00
2 08:00
3 17:00
4 22:00
5 Not set
6 Not set

12
P2
Week (Monday to Friday)
Period Start time Ventilation mode
1 07:00
2 08:00
3 17:00
4 22:00
5 Not set
6 Not set
Weekend (Saturday and Sunday)
Period Start time Ventilation mode
1 08:00
2 23:00
3 Not set
4 Not set
5 Not set
6 Not set
P3
Monday
Period Start time Ventilation mode
107:00
2 08:00
3 17:00
4 22:00
5 Not set
6 Not set
Tuesday (the same as Monday)
Wednesday (the same as Monday)
Thursday (the same as Monday)
Friday (the same as Monday)
Saturday (the same as Monday)
Sunday (the same as Monday)
The programs P1, P2 and P3, above, will be set in if you reset
the WTW control to factory settings

13
NL
Inhoudsopgave
Gebruikershandleiding 13
Inleiding 13
I Beschrijving WTW klokregeling 13
II Gebruikte symbolen 14
7HFKQLVFKHVSHFL¿FDWLHV 
$OJHPHQHSURGXFWVSHFL¿FDWLHV 
1.2 Omgevingsinvloeden 14
1.3 Overzicht bedieningsorganen 14
1.4 Overzicht displayweergave hoofdscherm 14
1.5 Ventilatiestanden 14
2 Voorzorgsmaatregelen en veiligheidsinstructies 14
2.1 Algemeen 14
2.2 Bij de plaatsing 15
2.3 Bij het gebruik 15
2.4 Bij het onderhoud 15
2.5 Voor het milieu 15
3 Montage en installatie (te verrichten door de
installateur) 15
3.1 Montage 15
3.1.1 De bedieningsmodule loskoppelen van de
wandconsole 15
3.1.2 Elektrische aansluiting 15
3.1.3 De wandconsole monteren 15
3.1.4 De bedieningsmodule terugplaatsen in de
wandconsole 15
3.2 Installatie 15
3.2.1 Taal instellen 15
3.2.2 Tijd instellen 16
3.2.3 Datum instellen 16
3.2.4 Een aan de WTW klokregeling aangesloten
apparaat selecteren 16
3.2.5 Fabrieksinstellingen WTW klokregeling 16
4 Beschrijving van de bediening; wijze van gebruik 16
4.1 Navigeren: algemene beschrijving 16
4.2 Een aan de WTW klokregeling aangesloten
apparaat selecteren 16
4.3 Weekprogramma’s: P1, P2 en P3 16
4.3.1 Standaard instellingen P1, P2 en P3 16
4.3.2 Een P1 programma maken 16
4.3.3 Een P2 programma maken 17
4.3.4 Een P3 programma maken 17
4.4 Programmasoort (P1, P2 of P3) activeren 18
4.5 Programma tijdelijk overrulen 18
4.6 Programma voor langere tijd overrulen 18
4.7 Waarde ventilatiestanden instellen 18
4.8 Instellingen opvragen 18
4.9 Fabrieksinstellingen aangesloten toestel 18
5 Onderhoud 18
5.1 Algemeen onderhoud 18
5.2 Filter reinigen of vervangen 19
5.2.1 Filtermelding 19
5.2.2 Filters uitnemen, reinigen of vervangen 19
5.2.3 Filtermelding resetten 19
6 Demontage 19
7 Reparatie 19
8 Milieu 19
9 Probleemoplossing en garantie 19
9.1 Probleemoplossing 19
9.2 Garantie 19
Bijlage 1 Standaard instellingen weekprogramma’s 20
Gebruikershandleiding
Geachte klant,
Bedankt voor de aanschaf van de WTW klokregeling. Deze
gebruikershandleiding bevat alle benodigde informatie om
snel vertrouwd te raken met het product. Wij verzoeken u
vriendelijk om deze informatie zorgvuldig door te nemen, alvo-
rens met het product te gaan werken.
Deze gebruikershandleiding is bedoeld voor de installateur en
de eindgebruiker van de WTW klokregeling. Via de inhouds-
opgave kunt u de informatie die u nodig heeft terugvinden in
de gebruikershandleiding.
Dit is de uitgebreide gebruikershandleiding. Naast deze ge-
bruikershandleiding is ook een Quick Start Guide beschikbaar.
Bewaar deze gebruikershandleiding goed!
Voor meer informatie of het bestellen van handleidingen,
neem contact op met:
Brink Climate Systems B.V.
Wethouder Wassebaliestraat 8
7951 SN Staphorst
Nederland
Tel: [phone]
Fax: [phone]
E-mail: [email protected]
www:www.brinkclimatesystems.nl
Inleiding
I Beschrijving WTW klokregeling
Bedoeld en onbedoeld gebruik
De WTW klokregeling dient te worden gebruikt in combinatie
met producten die hiervoor door Brink Climate Systems zijn
goedgekeurd. Brink Climate Systems kan niet verantwoorde-
lijk worden gesteld voor eventuele schade veroorzaakt door
oneigenlijk, verkeerd of onverstandig gebruik. Het is belangrijk
om deze gebruikershandleiding volledig te begrijpen.

14
Werking met andere apparaten
De WTW klokregeling is verbonden met andere apparaten.
Voor een goede werking is de WTW klokregeling mede afhan-
kelijk van de werking van deze apparaten. Om de WTW klok-
regeling te kunnen gebruiken, is de aanwezigheid van deze
apparaten en de goede werking hiervan vereist.
II Gebruikte symbolen
Waarschuwing! De gebruiker kan zichzelf (ern-
stig) verwonden of het product ernstig beschadigen.
Een waarschuwing duidt op de kans op schade aan
de gebruiker of aan het product, als de gebruiker de
procedures niet zorgvuldig uitvoert.
Voorzichtig! Het product kan gevaar lopen.
“Voorzichtig” duidt op de kans op schade aan het pro-
duct, als de gebruiker de procedures niet zorgvuldig
uitvoert.
Let op! Een opmerking met aanvullende informatie
voor de gebruiker. Een opmerking maakt de gebruiker
attent op mogelijke problemen.
 7HFKQLVFKHVSHFL¿FDWLHV
$OJHPHQHSURGXFWVSHFL¿FDWLHV
Productbeschrijving
Naam: WTW klokregeling
Model/Type: Brink Climate Systems
7HFKQLVFKHSURGXFVSHFL¿FDWLHV
Spanning: 15 tot 24 Volt
Stroomverbruik: 3 Watt
Beschermingsklasse: IP30
Gangreserve: > 48 uur
Omgevingscondities
Omgevingstemperatuur: 0 °C tot 50 °C
Opslagtemperatuur: -20 °C tot 60 °C
Luchtvochtigheid: 10% tot 90%
Overig: Gebruik uitsluitend binnen
1.2 Omgevingsinvloeden
Voor een goede werking moet de WTW klokregeling worden
geplaatst en gebruikt in een ruimte met de juiste omgevings-
condities. De WTW klokregeling mag alleen binnen worden
opgehangen, maar niet in de buurt van een warmtebron, een
radiator, in de tocht of in een vochtige omgeving. Ook mag de
WTW klokregeling niet blootgesteld worden aan directe stra-
lingswarmte (zonlicht).
De WTW klokregeling mag ook niet in de buurt van een mag-
netisch veld worden opgehangen. Dit kan schade veroorza-
ken aan interne componenten.
1.3 Overzicht bedieningsorganen 1
De WTW klokregeling is voorzien van een aantal toetsen
waarmee het apparaat bediend kan worden:
1Navigatietoets
2Return toets
3Toestel selectie toets
4Toets handmatige bediening
5Info toets
7Linker insteltoets
Let op! De linker insteltoets 6en de markering links
naast het display hebben bij dit type WTW klokrege-
ling geen functie.
1.4 Overzicht displayweergave hoofdscherm 2
1Ventilatiestand indicator
2Ebus indicator
3Ventilatie indicator
4Storingssymbool
5Filtermelding
6Programma periode mode
7Huidige dag
8Toestel selectie
9Datum- en tijdweergave
1.5 Ventilatiestanden 3
De WTW klokregeling heeft vier ventilatiestanden. U kunt zelf
een ventilatiestand activeren (zie voor meer informatie hoofd-
stuk 4). De waarde van iedere ventilatiestand kunt u zelf aan-
passen (zie voor meer informatie paragraaf 4.7).
U kunt de ingestelde waardes opvragen door op de info toets
5te drukken (zie 1).
2 Voorzorgsmaatregelen en
veiligheidsinstructies
2.1 Algemeen
Waarschuwing! De installatie en montage werk-
zaamheden die nodig zijn om uw WTW klokregeling
in gebruik te kunnen nemen, dienen door een door
Brink Climate Systems erkende installateur te worden
uitgevoerd.
Waarschuwing! Haal onmiddellijk de stroom van uw
WTW klokregeling af door de stekker van het aange-
sloten toestel uit het stopcontact te halen, indien:
 Onderdelen van de WTW klokregeling openliggen,
doorboord zijn, vochtig zijn of hard gevallen zijn;
 De voedingskabel beschadigd is;
 Het scherm gebarsten of gebroken is.
Neem vervolgens contact op met Brink Climate Systems of uw
leverancier.
Let op! Gebruik nooit andere onderdelen dan de origi-
nele onderdelen.
Let op! Gebruik de WTW klokregeling alleen binnen,
bij temperaturen tussen 0 °C en 50 °C en bij een rela-
tieve luchtvochtigheid tussen 10% en 90%.

15
Let op! Als de WTW klokregeling kapot gaat of als de
fabrieksinstellingen worden teruggezet, dan gaan alle
LQVWHOOLQJHQH[FOXVLHIGH¿OWHUPHOGLQJYHUORUHQ(ULV
geen backup beschikbaar.
2.2 Bij de plaatsing
Let op! Montage en installatie dient uitgevoerd te wor-
den door een door Brink Climate Systems erkende
installateur. Hou bij plaatsing rekening met de volgen-
de eisen:
 De Brink WTW klokregeling dient op een hoogte van
ca. 1,65 meter boven de vloer geplaatst te worden;
 De Brink WTW klokregeling mag niet worden afge-
dekt door bijvoorbeeld een gordijn of een kast;
 Raadpleeg voor de omgevingseisen paragraaf 1.2.
2.3 Bij het gebruik
Let op! Instellingen die niet in deze gebruikershand-
leiding zijn beschreven, zijn bedoeld voor door Brink
Climate Systems erkende installateurs. Verander deze
niet zelf.
2.4 Bij het onderhoud
Voorzichtig! Maak het scherm schoon met een zach-
te doek.
Voorzichtig! Breng nooit water en/of (schoonmaak)
vloeistof op het scherm aan.
2.5 Voor het milieu
Let op! De WTW klokregeling mag niet worden ver-
wijderd als ongesorteerd stedelijk afval, maar moet
gescheiden worden ingezameld.
Let op! Informeer binnen uw regio naar de mogelijk-
heden om de WTW klokregeling in te leveren bij beëin-
diging van het gebruik. Gooi elektrische apparaten en
onderdelen niet weg, maar bekijk of (onderdelen van)
de WTW klokregeling ingeleverd, gerecycled of herge-
bruikt kunnen worden.
3 Montage en installatie (te verrichten door de
installateur)
Montage en installatie dienen uitgevoerd te worden door een
door Brink Climate Systems erkende installateur.
3.1 Montage
Om de W TW klokregeling te monteren dient u de stappen die
worden beschreven in paragraaf 3.1.1 tot en met paragraaf
3.1.4 één voor één uit te voeren.
3.1.1 De bedieningsmodule loskoppelen van de
wandconsole
Koppel de bedieningsmodule los van de wandconsole. Voer
hiervoor de volgende handelingen uit 4:
 Steek voorzichtig een platte schroevendraaier in
de rechthoekige opening aan de onderzijde van de
bedieningsmodule (zie 4A)
 Kantel de schroevendraaier rustig naar beneden. De
bedieningsmodule klikt los en kan worden uitgenomen
(zie 4B)
3.1.2 Elektrische aansluiting
Om de WTW klokregeling elektrisch aan de sluiten voert u de
volgende handelingen uit (zie 5):
 Voer de twee aderige kabel (deze komt vanaf het aan te
sluiten toestel) door via de opening aan de achterzijde
van de wandconsole
 Controleer of de uiteinden van de kabels op de juiste
wijze gestript zijn. Indien dit niet het geval is, doe dit
alsnog
 Schroef de kabel vast aan klemmenstrook nr. 1 en
nr. 2. Raadpleeg voor meer informatie over de juiste
aansluiting het installatievoorschrift van het aan te
sluiten toestel
3.1.3 De wandconsole monteren
De wandconsole kan worden bevestigd op een inbouwdoos
(Ø 55 mm) of kan rechtstreeks op de wand worden
gemonteerd met schroeven en pluggen.
 Schroef de wandconsole op de juiste positie aan
de wand. Maak hierbij gebruik van de standaard
bevestigingsgaten in de wandconsole (zie 6)
Let op! Raadpleeg voor meer informatie over de
plaatsing van de WTW klokregeling paragraaf 2.2.
3.1.4 De bedieningsmodule terugplaatsen in de
wandconsole
Plaats de bedieningsmodule in de aan de wand gemonteerde
wandconsole. Voer hiervoor de volgende handelingen uit
(zie 7):
 Schuif de pennetjes die zich aan de bovenzijde van de
bedieningsmodule bevinden in de daarvoor bestemde
openingen van de wandconsole
 Draai de onderzijde van de bedieningsmodule naar de
wandconsole toe
Let op! De bedieningsmodule dient vast te klikken in
de wandconsole. Alleen dan is een goede elektrische
verbinding tot stand gekomen.
3.2 Installatie
3.2.1 Taal instellen
Ukuntdetaalwaarindemenu’swordenweergegeveninstellen.
Om de taal in te stellen voert u de volgende handelingen uit
(zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ opent
 Selecteer ’Taal’ door 1te draaien
 Kies een taal door 1te draaien
Druk op 1om de gekozen taal in te stellen

16
Let op! Indien uw WTW klokregeling ingesteld is
op een andere taal dan Nederlands, dan komen de
namen van de omschreven menu items niet overeen
met de menu items van deze gebruikershandleiding.
3.2.2 Tijd instellen
U kunt de tijd instellen. De tijd is zichtbaar op het hoofdscherm.
De WTW klokregeling beschikt alleen over een 24 uurs weer-
gave. Om de tijd in te stellen, voert u de volgende handelingen
uit (zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ opent
 Selecteer ’Tijd’ door 1te draaien
 Druk op 1. ‘Tijd’ opent
 Verander de tijd door 1te draaien
 Druk 1om de tijd te bevestigen
 Herhaal de vorige twee stappen voor zowel de minuten
als de seconden
3.2.3 Datum instellen
U kunt de datum instellen. De datum is zichtbaar op het hoofd-
scherm. Om de datum in te stellen, voert u de volgende han-
delingen uit (zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ Opent
 Selecteer ’Datum’ door 1te draaien
 Druk op 1. ‘Datum’ opent
 Verander de dag door te draaien
 Druk 1om de dag te bevestigen
 Herhaal de vorige twee stappen voor zowel de maanden
als het jaartal
3.2.4 Een aan de WTW klokregeling aangesloten
apparaat selecteren
Indien meerdere apparaten aan de WTW klokregeling aange-
sloten zijn, kunt u een keuze maken welk apparaat u met de
klokregeling wilt regelen. U drukt hiervoor de toestel selectie
toets 3(zie 1).
3.2.5 Fabrieksinstellingen WTW klokregeling
Het is mogelijk alle instellingen van de WTW klokregeling te-
rug te zetten naar de fabrieksinstellingen. Voer hiervoor de
volgende handelingen uit:
 Verwijder de bedienmodule uit de wandconsole (zie 4)
 Houd 1ingedrukt (zie 1)
 Plaats terwijl u 1ingedrukt houdt de WTW klokregeling
terugindewandconsole(zie 7). Ophetdisplayverschijnt:
“Parameter reset”
4 Beschrijving van de bediening:
wijze van gebruik
Met de WTW klokregeling kunt u de ventilatiestand verhogen
en verlagen. Dit kunt u doen door een programma in te stellen.
Indien het programma loopt kunt u dit tijdelijk overrulen.
4.1 Navigeren: algemene beschrijving
Navigeren door menu’s
De WTW klokregeling heeft menu’s waar u doorheen kunt
navigeren. Om te navigeren gebruikt u de navigatietoets 1
(zie 1). U scrolt door de menu’s door aan de navigatietoets te
draaien. U kunt een geselecteerd menu-item openen door op
de navigatietoets te drukken.
Terugkeren naar het hoofdscherm
Het hoofdscherm (zie 2) is het startscherm van de WTW klok-
regeling. U kunt altijd naar uw hoofdscherm terugkeren door
een aantal keren op return 2te drukken (zie 1). Het aantal
keren dat u op return moet drukken, hangt af van hoe diep u
zich in het menu bevindt. U hoeft niet bang te zijn dat u te vaak
op return drukt.
4.2 Een aan de WTW klokregeling aangesloten
apparaat selecteren
Indien meerdere apparaten aan de WTW klokregeling aange-
sloten zijn, kunt u een keuze maken welk apparaat u met de
klokregeling wilt regelen. U drukt hiervoor de toestel selectie
toets 3(zie 1).
4.3 Weekprogramma’s: P1, P2 en P3.
U kunt de regeling van de ventilatiestand programmeren in
een weekprogramma. U heeft de keuze uit de programma’s
P1, P2 en P3.
Programma P1
Hiermee maakt u één dagprogramma dat geldt voor iedere
dag van de week.
Programma P2
Hiermee maakt u twee dagprogramma’s. Eén dagprogramma
voor doordeweeks ‘ma-vrij’ en één dagprogramma voor het
weekend ‘za-zo’.
Programma P3
Hiermee maakt u zeven dagprogramma’s. Voor iedere dag
van de week afzonderlijk.
4.3.1 Standaard instellingen P1, P2 en P3
De WTW klokregeling heeft standaard ingestelde weekpro-
gramma’s. Deze instellingen kunt u terugvinden in bijlage 2.
4.3.2 Een P1 programma maken (zie 1))
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ opent
 Selecteer ’Perioden’ door 1te draaien
 Druk op 1. ‘Perioden’ opent
 Selecteer ‘P1: week’ door 1te draaien
 Druk op 1, ‘P1: week’ opent
U heeft de keuze uit ‘Periode 1’, ‘Periode 2’, ‘Periode 3’,
‘Periode 4’, ‘Periode 5’ en ‘Periode 6’. Iedere periode is een
deel van de dag waarin u een ventilatiestand kunt instellen.

17
Om periode 1 in te stellen voert u de volgende handelingen uit:
 Selecteer ‘Periode 1’ door 1te draaien
 Druk op 1, ‘Periode 1’ opent
 Selecteer ‘Start tijd’ door 1te draaien
 Druk op 1, ‘Start tijd’ opent
 Stel de start tijd in door 1te draaien.
U heeft een bereik tussen 3.00u en 2.59u
 Druk op 1om de starttijd te bevestigen
Stel nu de ventilatiestand in voor periode 1.
Voer hiervoor de volgende handelingen uit:
 Selecteer ‘Vent mode’ door 1te draaien
 Druk op 1, ‘Vent mode’ opent
 Stel de ventilatiestand voor periode 1 in door 1te draaien
 Druk op 1om de ventilatiestand voor periode 1 te
bevestigen
U heeft de ventilatiestand voor periode 1 ingesteld. U kunt
periode 2 t/m 6 op dezelfde wijze instellen. Een periode
eindigt wanneer een nieuwe periode begint.
4.3.3 Een P2 programma maken (zie 1)
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ opent
 Selecteer ’Perioden’ door 1te draaien
 Druk op 1. ‘Perioden’ opent
 Selecteer ‘P2: week/weekend’ door 1te draaien
 Druk op 1, ‘P2: week/ weekend’ opent
U kunt kiezen tussen ‘Week’ en ‘Weekend’. Bij ‘Week’ kunt
u een dagprogramma instellen voor maandag t/m vrijdag. Bij
‘Weekend’ kunt u een dagprogramma voor zaterdag en zon-
dag instellen.
Week
 Selecteer ’Week’ door 1te draaien
 Druk op 1. ‘Week’ opent
(*) U heeft de keuze uit ‘Periode 1’, ‘Periode 2’, ‘Periode 3’,
‘Periode 4’, ‘Periode 5’ en ‘Periode 6’. Iedere periode is een
deel van de dag waarin u een ventilatiestand kunt instellen.
Om periode 1 in te stellen voert u de volgende handelingen uit:
 Selecteer ‘Periode 1’ door 1te draaien
 Druk op 1, ‘Periode 1’ opent
 Selecteer ‘Start tijd’ door 1te draaien
 Druk op 1, ‘Start tijd’ opent
 Stel de start tijd in door 1te draaien.
U heeft een bereik tussen 3.00u en 2.59u
 Druk op 1om de starttijd te bevestigen
Stel nu de ventilatiestand in voor periode 1.
Voer hiervoor de volgende handelingen uit:
 Selecteer ‘Vent mode’ door 1te draaien
 Druk op 1, ‘Vent mode’ opent
 Stel de ventilatiestand voor periode 1 in door 1te draaien
 Druk op 1om het debiet voor periode 1 te bevestigen
U heeft de ventilatiestand voor periode 1 ingesteld. U kunt pe-
riode 2 t/m 6 op dezelfde wijze instellen. Een periode eindigt
wanneer een nieuwe periode begint.
Weekend
 Volg de stappen van paragraaf 4.3.3, tot u de keuze heeft
uit ‘Week’ en ‘Weekend’
 Selecteer ’Weekend’ door 1te draaien
 Druk op 1. ‘Weekend’ opent
 Vervolg de stappen uit paragraaf 4.3.3 bij (*)
4.3.4 Een P3 programma maken (zie 1)
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ opent
 Selecteer ’Perioden’ door 1te draaien
 Druk op 1. ‘Perioden’ opent
 Selecteer ‘P3: dag’ door 1te draaien
 Druk op 1, ‘P3: dag’ opent
(*) U kunt kiezen uit de dagen tussen ‘maandag’ t/m ‘zondag’.
Om een dagprogramma voor maandag in te stellen voert u de
volgende stappen uit:
 Selecteer ‘maandag’ door 1te draaien
 Druk op 1. ‘maandag’ opent
U heeft de keuze uit ‘Periode 1’, ‘Periode 2’, ‘Periode 3’,
‘Periode 4’, ‘Periode 5’ en ‘Periode 6’. Iedere periode is een
deel van de dag waarin u een ventilatiestand kunt instellen.
Om periode 1 in te stellen voert u de volgende handelingen uit:
 Selecteer ‘Periode 1’ door 1te draaien
 Druk op 1, ‘Periode 1’ opent
 Selecteer ‘Start tijd’ door 1te draaien
 Druk op 1, ‘Start tijd’ opent
 Stel de start tijd in door 1te draaien.
U heeft een bereik tussen 3.00u en 2:59u
 Druk op 1om de starttijd te bevestigen
Stel nu de ventilatiestand in voor periode 1.
Voer hiervoor de volgende handelingen uit:
 Selecteer ‘Vent mode’ door 1te draaien
 Druk op 1, ‘Vent mode’ opent
 Stel de ventilatiestand voor periode 1 in door 1te draaien
 Druk op 1om de ventilatiestand voor periode 1 te
bevestigen
U heeft de ventilatiestand voor periode 1 ingesteld. U kunt pe-
riode 2 t/m 6 op dezelfde wijze instellen. Een periode eindigt
wanneer een nieuwe periode begint.
Indien u het dagprogramma voor maandag gemaakt heeft,
kunt u hetzelfde doen voor de andere dagen van de week.
Herhaal dan de stappen van paragraaf 4.3.4, maar kies na (*)
in plaats van ‘maandag’ een andere dag.
4.4 Programmasoort (P1, P2, of P3) activeren
De WTW klokregeling heeft drie soorten weekprogramma’s
P1, P2 en P3. U kunt de weekprogramma’s zelf programme-
ren, zie voor meer informatie paragraaf 4.3.

18
Indien u één van de weekprogramma’s wilt programmeren
voert u de volgende handelingen uit (zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Gebruikers instel.’ door 1te draaien
 Druk op 1. ‘Gebruikers instel.’ opent
 Selecteer ‘Huidig programma’ door 1te draaien
 Druk op 1. ‘Huidig programma’ opent
 Selecteer P1, P2 of P3 door 1te draaien
 Druk 1om P1, P2 of P3 te activeren
4.5 Programma tijdelijk overrulen
U kunt het programma tijdelijk overrulen. Hiervoor voert u de
volgende handelingen uit (zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Draai 1om tijdelijk de ventilatiestand in te stellen
Let op! Boven in uw scherm staat tot welke tijd de
nieuw ingestelde ventilatiestand van toepassing is. Na
deze tijd zal het programma weer worden ingescha-
keld. Indien u het toestel overruled in de maximale
stand, dan zal de overrule periode 30 minuten bedra-
gen. Dit kunt u tevens ongedaan maken door op return
2te drukken.
4.6 Programma voor langere tijd overrulen
Indien u een programma heeft ingesteld, dan kunt u deze
handmatig overrulen, bijvoorbeeld bij vakanties. Om het pro-
gramma te overrulen voert u de volgende handelingen uit (zie
1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 4. ‘Handmatig’ verschijnt in het display
 Draai 1om de ventilatiestand in te stellen
De handmatige stand overruled nu het programma. Indien u
de handmatige stand ongedaan wilt maken, drukt u op return
2.
4.7 Waarde ventilatiestanden instellen
U kunt de waarde per ventilatiestand zelf instellen.
Voer hiervoor de volgende handelingen uit (zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Install. paramaters’ door 1te draaien
 Druk op 1. ‘Install. parameters’ opent
 Selecteer ‘Parameter’ door 1te draaien
 Druk op 1. ‘Parameter’ opent
Selecteer ‘Debiet 0’ door 1te draaien
Let op!
Met ‘Debiet 0’ wordt ventilatiestand bedoeld.
Met ‘Debiet 1’ wordt ventilatiestand bedoeld.
Met ‘Debiet 2’ wordt ventilatiestand bedoeld.
Met ‘Debiet 3’ wordt ventilatiestand bedoeld.
Stel Debiet 0 in door aan 1te draaien
 Druk op 1om de ingestelde waarde voor Debiet 0 te
bevestigen
Debiet 1 t/m 3 kunt u op dezelfde wijze instellen als hierboven
beschreven voor Debiet 0.
Let op! Voor een hogere debietstand kunt u geen
lagere waarde invoeren, dan de waarde van een
lagere debietstand (Debiet 0 < Debiet 1 < Debiet 2 <
Debiet 3).
4.8 Instellingen opvragen
U kunt de actuele instellingen van de WTW klokregelingen
opvragen. Druk hiervoor op de info toets 5(zie 1).
Let op! Via het info menu kunt u de instellingen bekij-
ken, maar niet wijzigen.
4.9 Fabrieksinstellingen aangesloten toestel
Op de WTW klokregeling zit een toestel aangesloten. Het is
mogelijk om de instellingen van dit toestel terug te zetten naar
de fabrieksinstellingen. Voer hiervoor de volgende handelin-
gen uit (zie 1):
 Druk zo nodig meerdere malen op return 2om in het
hoofdscherm te komen
 Druk op 1. ‘Gebr. menu’ opent
 Selecteer ‘Installatie parameters’ door 1te draaien
 Druk op 1. ‘Installatie parameters’ opent
 Selecteer ‘Fabriekswaarden’ door 1te draaien
 Druk twee keer op 1. De instellingen worden nu terug-
gezet naar de fabrieksinstellingen
5 Onderhoud
5.1 Algemeen onderhoud
Voorzichtig! Maak het scherm schoon met een zachte
doek.
Voorzichtig! Breng nooit water en/of (schoonmaak)
vloeistof op het scherm aan.

19
5.2 Filter reinigen of vervangen
5.2.1 Filtermelding
Wanneer de tekst ‘FILTER’ op het display van de WTW klok-
regeling verschijnt (zie 8GLHQHQGH¿OWHUVLQKHWRSGH:7:
klokregeling aangesloten toestel te worden schoongemaakt of
vervangen.
5.2.2 Filters uitnemen, reinigen of vervangen
5DDGSOHHJ YRRU KHW XLWQHPHQ YDQ GH ¿OWHUV GH KDQGOHLGLQJ
van het aan de WTW klokregeling aangesloten toestel.
5.2.3 Filtermelding resetten
:DQQHHU X KHW ¿OWHU RI GH ¿OWHUV JHUHLQLJG RI YHUYDQJHQ
KHHIW NXQW X GH ¿OWHUPHOGLQJ UHVHWWHQ +RXG KLHUYRRU
minimaal vijf seconden de return toets 2ingedrukt (zie 1).
'H WHNVW ¿OWHU RS KHW GLVSOD\ YDQ GH :7: NORNUHJHOLQJ
verdwijnt.
6 Demontage
Waarschuwing! Het is niet toegestaan om zelf de
WTW klokregeling of onderdelen van de WTW klok-
regeling te demonteren. Dit mag alleen gedaan wor-
den door een door Brink Climate Systems erkende
onderhoudsmonteur.
7 Reparatie
Waarschuwing! Het is niet toegestaan om zelf de
WTW klokregeling of onderdelen van de WTW klokre-
geling open te maken of te repareren. Dit mag alleen
gedaan worden door een door Brink Climate Systems
erkende onderhoudsmonteur.
8 Milieu
Let op! De WTW klokregeling mag niet worden ver-
wijderd als ongesorteerd stedelijk afval, maar moet
gescheiden worden ingezameld.
Let op! Informeer binnen uw regio naar de mogelijk-
heden om de WTW klokregeling in te leveren bij beëin-
diging van het gebruik. Gooi elektrische apparaten en
onderdelen niet weg, maar bekijk of (onderdelen van)
de WTW klokregeling ingeleverd, gerecycled of herge-
bruikt kunnen worden.
RoHS-naleving
Dit product voldoet aan richtlijn 2002/95/EC van het Europese
Parlement en de Raad van 27 januari 2003 aangaande de be-
perking van het gebruik van bepaalde milieugevaarlijke stof-
fen in elektronische apparatuur (RoHS) en de aanpassingen
van die richtlijn.
WEEE-kennisgeving
DeWEEE-richtlijn(WasteElectricalandElectronicEquipment),
die als Europese wet van kracht werd op 13 februari 2003,
heeft geresulteerd in een belangrijke verandering in de be-
handeling van elektrische apparatuur aan het einde van hun
gebruikscyclus. Het doel van deze richtlijn is ten eerste het
voorkomen van elektrische apparatuur in het afval en boven-
dien het bevorderen van hergebruik, recycling en andere vor-
men van herstel van dergelijk afval teneinde de hoeveelheid
afval te beperken.
Het WEEE-logo op een product of op de verpakking geeft aan
dat dit product niet samen met het huishoudelijk afval mag
worden afgevoerd of weggegooid. U dient al uw oude elek-
tronische of elektrische apparatuur af te voeren via speciale
verzamelpunten van dergelijk gevaarlijk afval.Afzonderlijke in-
zameling en correcte behandeling van oude elektronische en
elektrische apparatuur helpt ons natuurlijke bronnen in stand
te houden.
Bovendien waarborgt de correcte recycling de veiligheid en
gezondheid van de mens en zijn omgeving. Voor meer infor-
matie over het verwerken van elektronische en elektrische ap-
paraten, hergebruik en verzamelpunten, neemt u contact op
met uw gemeente, uw plaatselijk milieubedrijf, de leverancier
bij wie u het apparaat heeft gekocht of de fabrikant van het
apparaat.
WEEE logo
Inleveren en recycling
Informeerbinnen uw regio naar de mogelijkheden om de WTW
klokregeling in te leveren bij beëindiging van het gebruik. Gooi
elektrische apparaten en onderdelen niet weg, maar bekijk of
(onderdelen van) de WTW klokregeling ingeleverd, gerecy-
cled of hergebruikt kunnen worden.
9Probleemoplossing en garantie
9.1 Probleemoplossing
Zie de installatievoorschriften van het aan de WTW klokrege-
ling aangesloten toestel voor een probleemoplossing voor het
op de WTW klokregeling aangegeven foutmelding.
9.2 Garantie
De WTW klokregeling is door Brink Climate Systems met zorg
vervaardigd en volgens hoge kwaliteitsnormen. Het functione-
ren van de WTW klokregeling is gegarandeerd voor een perio-
de van twaalf maanden vanaf het moment van levering. Deze
garantie wordt verleend conform de Algemene Voorwaarden
van Brink Climate Systems. U kunt deze vinden op http://www.
brinkclimatesystems.nl/.
Wilt u aanspraak doen op garantie?
Dan moet u dat schriftelijk kenbaar maken via:
Brink Climate Systems B.V.
Wethouder Wassebaliestraat 8
7951 SN Staphorst
Nederland
In geval van onjuist of onoordeelkundig gebruik van de WTW
klokregelingen het nietopvolgen van degebruiksaanwijzingen
in deze gebruikershandleiding, vervalt uw recht op garantie.

20
Waarschuwing! Het is niet toegestaan wijzigingen
in de hardware of software van de WTW klokregeling
aan te brengen. Dit kan effect hebben op het goed
functioneren van de WTW klokregeling en in dat geval
vervallen alle garanties.
Waarschuwing! Het is niet toegestaan om zelf de
WTW klokregeling of onderdelen van de WTW klok-
regeling open te maken of te repareren. In dat geval
vervallen garanties.
Bijlage 1
Standaard instellingen weekprogramma’s
P1
Week (maandag tot en met zondag)
Periode Start tijd Ventilatiestand
1 07:00
2 08:00
3 17:00
4 22:00
5 Niet ingesteld
6 Niet ingesteld
P2
Week (maandag tot en met vrijdag)
Periode Start tijd Ventilatiestand
1 07:00
2 08:00
3 17:00
4 22:00
5 / 6 Niet ingesteld
Weekend (zaterdag en zondag)
Periode Start tijd Ventilatiestand
108:00
2 23:00
3 / 4/ 5/ 6 Niet ingesteld
P3
Maandag
Periode Start tijd Ventilatiestand
107:00
2 08:00
3 17:00
4 22:00
5/ 6 Niet ingesteld
Dinsdag (hetzelfde als maandag)
Woensdag (hetzelfde als maandag)
Donderdag (hetzelfde als maandag)
Vrijdag (hetzelfde als maandag)
Zaterdag (hetzelfde als maandag)
Zondag (hetzelfde als maandag)
Indien u de WTW klokregeling terugzet naar fabrieksinstellin-
gen (zie paragraaf 3.2.5) zullen bovenstaande P1, P2 en P3
programma’s ingesteld zijn.
