Brunton Explorer User manual

BRUNTON
Portable Power
Explorer

2
General Safety Information
IMPORTANT: Please read all the instructions before operating your
BRUNTON Portable Power product.
This manual contains important information about the BRUNTON Portable
Power assembly, use, and maintenance of the product. Keep this manual
for future reference. Be sure to read this manual completely before using
the Explorer to prevent misuse of the products and possible injury, fire,
property damage or death.
Particular attention should be paid to the information accompanied by the
safely alert words: WARNING, IMPORTANT and CAUTION.
CAUTION - Do not submerge the unit in water or use the unit
after it has been exposed to water!
CAUTION –Do not open the BRUNTON Portable Power unit –
there are no serviceable parts inside.
CAUTION: Check for compatibility and fit of adaptors before
using the unit to charge electronic devices –improperly seated
adaptors can be a shock hazard and may damage the electronic
device.
CAUTION: The USB output from this unit is built for USB 2.0
compatible 5V units. Using your BRUNTON Explorer on older
electronics could cause damage to units and/or the persons
operating them.
WARNING –Explosion Hazard! DO NOT incinerate any BRUNTON
Portable Power device.
WARNING –Explosion Hazard! DO NOT use any BRUNTON
Portable Power device in a microwave.
WARNING –DO NOT insert any metal object into the USB
Connection Port other than a USB 2.0 connector.
WARNING - DO NOT use any BRUNTON Portable Power device to
power medical equipment, life support or other critical devices.

3
IMPORTANT –only use a damp rag to clean your BRUNTON
Explorer unit. Use of chemicals can harm the Explorer and will
void your warranty.
Packing List
Your BRUNTON Explorer shall come packaged with:

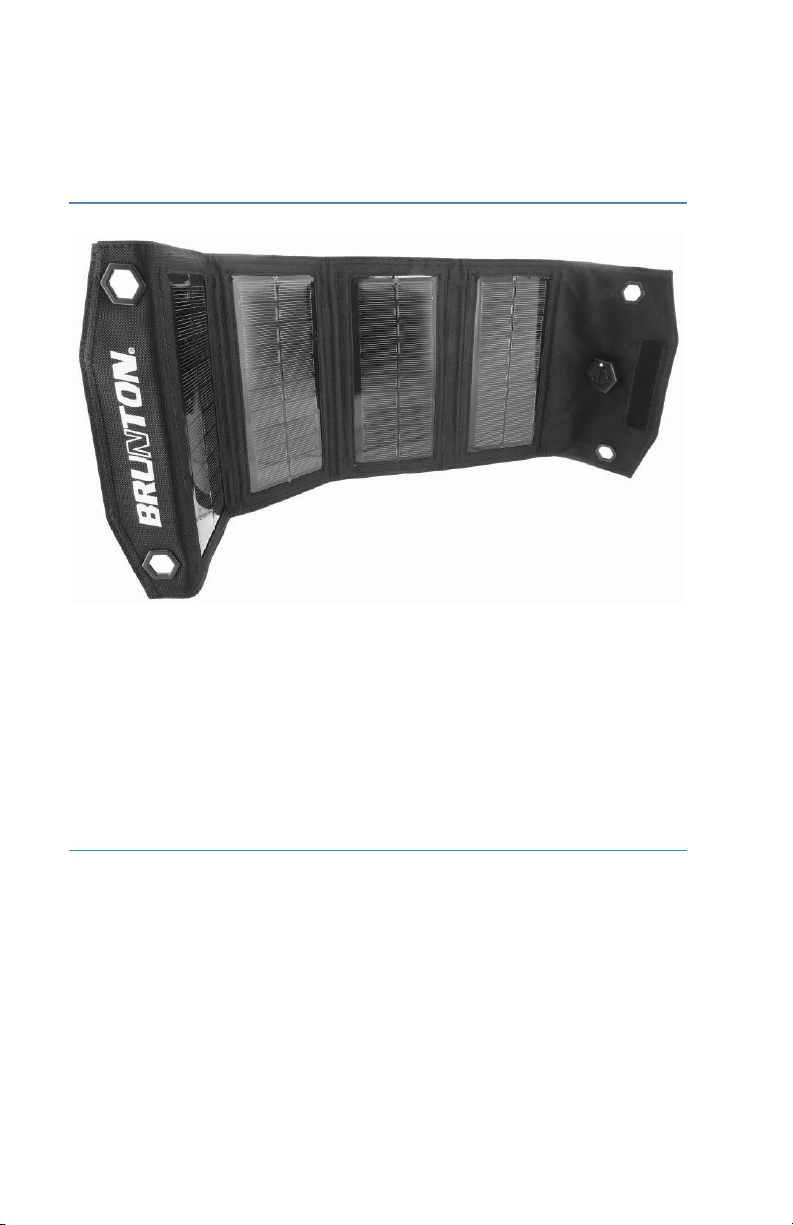

The Brunton Explorer
Portable Power unit with USB
2.0 output port.

4
Features and Locations
Troubleshooting
If your BRUNTON Explorer product fails to work, please take the following
steps:
1. Unplug and replug all connections to make sure they are
seated correctly.
2. Move the unit into brighter sunlight.
3. Make sure that the green usage indicator L.E.D. turns on atop
the Explorer USB port. If this light fails to turn on, contact
customer service.
4. Test the Explorer on another electronic device to see if the
issue is with the electronic device you are charging or if the
Explorer is malfunctioning.
USB 2.0 Plug
Green power indicator
L.E.D. –will illuminate
when product is
receiving enough light
to produce power.
1.25W Solar Panels
Hexagonal grommets
USB 2.0 Port with
green L.E.D. power
indicator light

5
5. If one of your solar panels is visibly damaged, it will still work
as all panels are wired independently, but the current
provided will be less.
Product Specifications
Solar Panel Type: (4) 1.25W Polycrystalline, wired independently
Output Voltage: 5V (USB 2.0 Compatible)
Output Current: 1000 mA
Output Wattage: 5 W
Output Port: USB 2.0
Dimensions: 9.38” x 5” x 1.25”
Weight: 13.5 oz.
Use Temperature: Usable from -10°F to 120°F
Certification: CE, RoHS
Estimated time to Charge:
Cell phone, via Explorer
60 minutes
MP3 player, via Explorer
30 minutes
Smart phones, via Explorer
30 minutes
Digital Camera, via Explorer
60 minutes
Charge times are approximate and will vary depending on specific device used and
solar conditions.

6
Usage Instructions
1. Unfold the BRUNTON Explorer unit in a brightly sunlit area.
Make sure the panels of the unit are directed towards the
sun and there are no objects obstructing the light reaching
the panels.
2. Plug a USB cable into the BRUNTON Explorer unit.
3. Plug the other end of the cable into the 5V electronic device
needing to charge.
4. Wait until the electronic device is fully charged.
5. Unplug the USB cable from the electronic device.
6. Unplug the cable from the BRUNTON Explorer.
7. Use your BRUNTON Explorer to recharge the electronic
device as necessary.
BRUNTON, Limited Warranty
BRUNTON warrants this product to be free of defects in materials
and workmanship for a period of one year. This warranty extends to
the original purchaser for one year from the date of purchase.
This warranty is void and a charge for repair will be made if the
product has been damaged by negligence, accident or mishandling,
or has not been operated in accordance with standard operating
procedures, or if the product was altered or repaired by other than
a BRUNTON repair facility.

7
This warranty gives you specific legal rights, and you also have rights
which vary from state to state. No other warranty, expressed or
implied applies to this BRUNTON product, nor is any person or
company authorized to assume any other warranty for BRUNTON.
BRUNTON does not assume any responsibility for any consequential
damage occasioned by this product. Should the product prove
defective, contact BRUNTON and you will be provided with a Return
Authorization Number (RA#). Send a copy of your proof of purchase,
the RA#, a short description of the problem and the product to
BRUNTON at the following address. BRUNTON suggests insuring the
product in case of damage or loss in shipment.
BRUNTON
Warranty Repair 307-857-4700
2255 Brunton Ct. [email protected]m
Riverton, WY 82501 www.brunton.com

8
Allgemeine Sicherheitsinformationen
WICHTIG: Bitte lesen Sie alle Anweisungen, bevor Sie das
BRUNTON Portable Power-Produkt verwenden.
Diese Bedienungsanleitung enthält wichtige Informationen zu Aufbau,
Verwendung und Wartung des BRUNTON Portable Power-Geräts.
Verwahren Sie diese Bedienungsanleitung, um sich zukünftig informieren
zu können. Lesen Sie diese Bedienungsanleitung vollständig, bevor Sie den
Explorer verwenden, um eine Fehlverwendung der Produkte und mögliche
Verletzungen, Feuergefahr, Sachschaden oder Todesfälle zu vermeiden.
Besondere Beachtung schenken Sie bitte den Informationen, welche mit
den Sicherheitshinweisworten WARNUNG, WICHTIG und ACHTUNG
versehen sind.
ACHTUNG - Gerät nicht unter Wasser halten oder nach Kontakt
mit Wasser verwenden!
ACHTUNG –Öffnen Sie das BRUNTON Portable Power-Gerät
nicht - es gibt im Inneren keine Bauteile, die gewartet werden
müssen.
ACHTUNG: Stellen Sie sicher, dass Adapter kompatibel sind und
passen, bevor Sie das Gerät verwenden, um elektronische
Geräte zu laden - falsch sitzende Adapter können zu
Stromschlägen führen und das elektrische Gerät beschädigen.
ACHTUNG: Der USB-Ausgang dieses Geräts ist für USB 2.0-
kompatible 5V-Geräte gedacht. Wenn Sie den BRUNTON
Explorer mit älteren Geräten verwenden, kann dies zu
Schäden an Geräten und/oder den bedienenden Personen
führen.
WARNUNG –Explosionsgefahr! Setzen Sie das BRUNTON
Portable Power-Gerät NICHT in Brand.
WARNUNG –Explosionsgefahr! Verwenden Sie das BRUNTON
Portable Power-Gerät NICHT in der Mikrowelle.

9
WARNUNG –FÜHREN SIE KEIN metallisches Objekt in den USB-
Anschlussport ein, bei dem es sich nicht um einen USB 2.0-
Stecker handelt.
WARNUNG - Verwenden Sie NIE irgendein BRUNTON Portable
Power-Gerät, um medizinische Geräte, Lebenserhaltung oder
andere kritische Geräte aufzuladen.
WICHTIG –Reinigen Sie das BRUNTON Explorer-Gerät nur mit
einem feuchten Tuch. Die Verwendung von Chemikalien kann
den Explorer beschädigen und macht Ihre Garantie zunichte.
Liste der mitgelieferten Teile
Ihr BRUNTON Explorer enthält folgende Teile:
Das Brunton Explorer
Portable Power-Gerät mit
einem USB 2.0-Ausgang.

10
Funktionen und Positionen
Problemlösung
Funktioniert Ihr BRUNTON Explorer-Produkt nicht, gehen Sie
folgendermaßen vor:
1. Stecken Sie alle Verbindungen aus und wieder ein, und
achten Sie dabei darauf, dass sie korrekt sitzen.
2. Stellen Sie das Gerät in helleres Licht.
3. Stellen Sie sicher, dass die grüne LED, die Verwendbarkeit
anzeigt, auf dem Explorer USB-Port angeht. Leuchtet diese
Leuchte nicht auf, wenden Sie sich an den Kundendienst.
4. Prüfen Sie den Explorer an einem anderen elektronischen
Gerät, um herauszufinden, ob das Problem bei dem zu
ladenden Gerät liegt, oder ob der Explorer nicht funktioniert.
USB 2.0-
Stecker
Grüne LED-
Stromanzeige. –
leuchtet auf, wenn
das Produkt
ausreichend Licht
empfängt, um Strom
zu erzeugen.
1.25W Solarsegel
Sechseckige
Dichtungen
USB 2.0-Port mit
grüner LED
Stromanzeige-Leuchte

11
5. Ist eines der Solarsegel sichtbar beschädigt, funktioniert das
Gerät nach wie vor, da die einzelnen Solarsegel unabhängig
voneinander angeschlossen sind. Der generierte Strom ist
jedoch geringer.
Produktspezifikationen
Solarsegeltyp: (4) 1.25W Polykristallin, unabhängig
angeschlossen
Ausgangsspannung: 5V (USB 2.0-kompatibel)
Ausgangsstrom: 1000 mA
Ausgangsleistung: 5 W
Ausgangsport: USB 2.0
Abmessungen: 9,38” x 5” x 1,25”
Gewicht: 13,5 oz.
Verwendungstemperatur: Verwendbar zwischen -10°F und 120°F
Zertifizierung: CE, RoHS
Geschätzte Ladezeit:
Handy über Explorer
60 Minuten
MP3-Player über Explorer
30 Minuten
Smartphones über Explorer
30 Minuten
Digitalkameras über Explorer
61 Minuten
*Ladezeiten sind Richtwerte und können je nach Gerät und Lichtverhältnissen
schwanken.

12
Bedienungsanleitung
1. Klappen Sie den BRUNTON Explorer an einem Ort mit
hellem Sonnenlicht auf. Stellen Sie sicher, dass die
Solarsegel des Geräts in Richtung Sonne zeigen, und dass
keine Gegenstände verhindern, dass das Licht diese Flächen
erreicht.
2. Stecken Sie ein USB-Kabel am BRUNTON Explorer an.
3. Stecken Sie das andere Ende in das 5V-Gerät, das geladen
werden soll.
4. Warten Sie, bis das Gerät aufgeladen ist.
5. Stecken Sie das USB-Kabel am elektrischen Gerät ab.
6. Stecken Sie das Kabel am BRUNTON Explorer ab.
7. Verwenden Sie den BRUNTON Explorer bei Bedarf, um das
elektrische Gerät wieder aufzuladen.
BRUNTON-Garantie
BRUNTON garantiert, dass dieses Produkt für den Zeitraum von
einem Jahr frei von Sach- und Bearbeitungsfehlern ist. Diese
Garantie gilt für den Erstkäufer für ein Jahr ab dem Kaufdatum.
Diese Garantie ist nichtig, und die Reparatur wird berechnet, wenn
das Produkt durch Fahrlässigkeit, Unfall oder Fehlverwendung
beschädigt wurde, oder wenn es nicht nach den Standard-
Betriebsabläufen eingesetzt wurde, oder wenn das Produkt
verändert oder von jemand anderem als einer Reparatureinrichtung
von BRUNTON repariert wurde.

13
Diese Garantie gibt Ihnen spezielle juristische Rechte, und Sie haben
darüber hinaus Rechte, die von Staat zu Staat variieren. Für dieses
Produkt von BRUNTON gilt keine andere ausdrückliche oder
stillschweigend eingeschlossene Garantie, und andere Personen
oder Unternehmen haben nicht das Recht, eine andere Garantie im
Namen von BRUNTON zu geben. BRUNTON übernimmt keine
Verantwortung für Folgeschäden, die durch das Produkt verursacht
wurden. Sollte das Produkt fehlerhaft sein, wenden Sie sich an
BRUNTON, und Sie erhalten eine Rückgabeautorisierungsnummer
(RA#). Schicken Sie eine Kopie Ihres Kaufbelegs, die RA#, eine kurze
Beschreibung des Problems und das Produkt an BRUNTON unter der
folgenden Adresse. BRUNTON rät dazu, das Produkt gegen Schaden
oder Verlust beim Transport zu versichern.
BRUNTON
Reparaturgarantie 307-857-4700
2255 Brunton Ct. [email protected]m
Riverton, WY 82501 www.brunton.com

14
Informations générales de sécurité
IMPORTANT : Veuillez lire toutes les instructions avant utilisation
de votre alimentation portative BRUNTON.
Ce manuel contient des informations importantes concernant le montage,
l'utilisation et la maintenance de l'alimentation portative BRUNTON.
Conservez ce manuel pour consultation. Veillez à bien lire l'ensemble du
manuel avant d'utiliser l'Explorer pour prévenir toute mauvaise utilisation
des produits ainsi que d'éventuelles blessures, incendies, dommages
matériels ou des blessures fatales.
Certaines informations méritent toute votre attention. Il s'agit des
informations précédées des termes : AVERTISSEMENT, IMPORTANT et
PRUDENCE.
PRUDENCE : Ne pas immerger l'unité dans l'eau ou utiliser l'unité
après que cette dernière ait été exposée à l'eau !
PRUDENCE : Ne pas ouvrir l'alimentation portative BRUNTON ;
elle ne contient aucune pièce pouvant être réparée.
PRUDENCE : Vérifier la compatibilité et l'adaptabilité des
adaptateurs avant d'utiliser l'unité pour recharger des appareils
électroniques. L'utilisation d'adaptateurs inadaptés peut causer
un court-circuit et endommager l'appareil électronique.
PRUDENCE : La sortie USB de cette unité est conçue pour les
unités 5 V compatibles USB 2.0. L'utilisation de l'Explorer
BRUNTON avec des appareils électroniques âgés peut
endommager les unités et/ou leurs utilisateurs.
AVERTISSEMENT : Risque d'explosion ! NE PAS incinérer les
alimentations portatives BRUNTON.
AVERTISSEMENT : Risque d'explosion ! NE PAS placer les
alimentations portatives BRUNTON au micro-ondes.
AVERTISSEMENT : NE PAS insérer d'objet métallique dans le port
USB autre qu'un connecteur USB 2.0.

15
AVERTISSEMENT : NE PAS utiliser l'ensemble des alimentations
portatives BRUNTON pour alimenter des équipements
médicaux, des équipements maintenant les fonctions vitales ou
tout autre appareil important.
IMPORTANT : N'utiliser qu'un chiffon humide pour nettoyer
l'unité de l'Explorer BRUNTON. L'utilisation de produits
chimiques peut endommager l'Explorer et annulera votre
garantie.
Liste des articles
Votre Explorer BRUNTON peut être fourni avec :
le port de sortie USB 2.0 de
l'alimentation portative
Explorer Brunton
OBJ 3

16
Fonctionnalités et emplacements
Résolution des pannes
Si votre Explorer BRUNTON tombe en panne, veuillez suivre les procédures
suivantes :
1. Débranchez et rebranchez toutes les connexions pour vous
assurer qu'elles sont correctement effectuées.
2. Placez l'unité sous une source lumineuse plus intense.
3. Assurez-vous que le voyant lumineux vert est allumé au-
dessus du port USB de l'Explorer. Si le voyant est éteint,
contactez le service après-vente.
4. Testez l'Explorer avec un autre appareil électronique afin de
définir si le problème vient de l'appareil électronique que
vous essayez de recharger ou d'un dysfonctionnement de
l'Explorer.
5. Si l'un de vos panneaux solaires est visiblement endommagé,
il continuera de fonctionner, car tous les panneaux solaires
sont câblés de manière indépendante, mais il fournira moins
de courant.
Prise USB 2.0
un voyant lumineux
vert pour
l'alimentation (il
s'allumera lorsque le
produit aura
accumulé
suffisamment de
lumière pour
produire de l'énergie)
Panneaux solaires de 1.25W
Œillets hexagonaux
Port USB 2.0 avec voyant
lumineux vert pour
l'alimentation

17
Caractéristiques du produit
Type de panneau solaire : (4) polycristallins, câblés
indépendamment de 1.25W
Tension de sortie : 5 V (compatible USB 2.0)
Courant de sortie : 1000 mA
Puissance de sortie : 5 W
Port de sortie : USB 2.0
Dimensions : 9,38” x 5” x 1,25”
(23,8 cm x 12,7 cm x 3,2 cm)
Poids : 13,5 oz. (383 g)
Température en fonctionnement : À utiliser entre - 10 °F et 120 °F (entre -
23 °C et 49 °C)
Certification : CE, RoHS
Estimation du temps de charge :
Téléphone cellulaire via Explorer
60 minutes
Lecteur MP3 via Explorer
30 minutes
Smart phone, via Explorer
30 minutes
Appareil photo numérique via Explorer
62 minutes
*Les temps de charge sont approximatifs et peuvent varier en fonction de l'appareil
utilisé et des conditions lumineuses.

18
Mode d'emploi
1. Installez l'unité Explorer BRUNTON dans un endroit très
exposé à la lumière. Assurez-vous que les panneaux de
l'unité sont dirigés vers le soleil et qu'aucun objet
n'empêche la lumière de rayonner sur les panneaux.
2. Connectez un câble USB à l'unité Explorer BRUNTON.
3. Connectez l'autre extrémité du câble à l'appareil
électronique de 5 V que vous devez recharger.
4. Attendez que l'appareil électronique soit entièrement
rechargé.
5. Déconnectez le câble USB de l'appareil électronique.
6. Déconnectez le câble de l'Explorer BRUNTON.
7. Utilisez votre Explorer BRUNTON pour recharger l'appareil
électronique que vous souhaitez.
Garantie limitée BRUNTON
BRUNTON garantit ce produit contre tout défaut de matériel et de
fabrication pendant une période d'un an. Cette garantie couvre
l'acquéreur initial pendant un an à compter de la date d'achat.
Si le produit est endommagé suite à une négligence, un accident ou
une mauvaise manipulation, s'il n'a pas été utilisé conformément
aux procédures normales ou s'il a été modifié ou réparé par une
personne extérieure au service après-vente BRUNTON, cette
garantie sera annulée et la réparation sera facturée à l'acquéreur.

19
Cette garantie vous donne des droits spécifiques et certains de vos
droits varient selon les États. Aucune autre garantie, explicite ou
implicite, ne s'applique aux produits BRUNTON et nulle personne ou
société n'est autorisée à fournir une autre garantie pour BRUNTON.
BRUNTON décline toute responsabilité pour des dommages
consécutifs occasionnés par ce produit. Si le produit s'avère
défectueux, contactez BRUNTON qui vous fournira un numéro
d'identification pour le matériel retourné (RA#). Envoyez une copie
de votre preuve d'achat, votre RA#, une brève description du
problème accompagnés du produit à BRUNTON, à l'adresse
suivante. BRUNTON vous conseille d'assurer le produit pendant le
transport en cas de dommages ou de perte.
BRUNTON
Réparation sous garantie 307-857-4700
2255 Brunton Ct. [e-mail]
Riverton, WY 82501 www.brunton.com

20
Información general sobre seguridad
IMPORTANTE: Lea todas las instrucciones antes de poner en
funcionamiento el producto de energía portátil de BRUNTON.
Este manual contiene información importante sobre el montaje, uso y
mantenimiento del producto de energía portátil de BRUNTON. Conserve
este manual por si precisa consultarlo en el futuro. Asegúrese de leer este
manual en su totalidad antes de utilizar Explorer para evitar el uso
indebido de los productos, así como posibles lesiones, incendio, daños a la
propiedad o fallecimiento.
Deberá prestarse especial atención a la información acompañada por
palabras de alerta de seguridad: ADVERTENCIA IMPORTANTE y AVISO.
AVISO: No sumerja la unidad en agua ni la utilice después de
haber estado expuesta al agua.
AVISO: No abra la unidad de energía portátil BRUNTON; no hay
ninguna pieza útil en el interior.
AVISO: Compruebe la compatibilidad y el buen estado de los
adaptadores antes de utilizar la unidad para cargar dispositivos
electrónicos; los adaptadores acoplados de forma incorrecta
pueden suponer un peligro de descarga eléctrica y podrían dañar
el dispositivo electrónico.
AVISO: La salida USB de esta unidad está diseñada para unidades
de 5 V compatibles con USB 2.0. El uso de BRUNTON Explorer en
sistemas electrónicos anteriores podría causar daños en las
unidades o las personas que los utilicen.
ADVERTENCIA: Peligro de explosión. NO incinere los dispositivos
de energía portátil BRUNTON.
ADVERTENCIA: Peligro de explosión. NO utilice los dispositivos
de energía portátil BRUNTON en un microondas.
ADVERTENCIA: NO inserte ningún objeto metálico en el puerto
de conexión USB distinto del conector USB 2.0.
ADVERTENCIA: No utilice ningún dispositivo de energía portátil
BRUNTON para alimentar equipos médicos, de soporte vital o
cualquier otro dispositivo de función crítica.
