BRV BL 12-06 User manual

COD BR: MAD 43
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

1

MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
COD BR: BL 12-06
2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
3
V : 10/19
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3

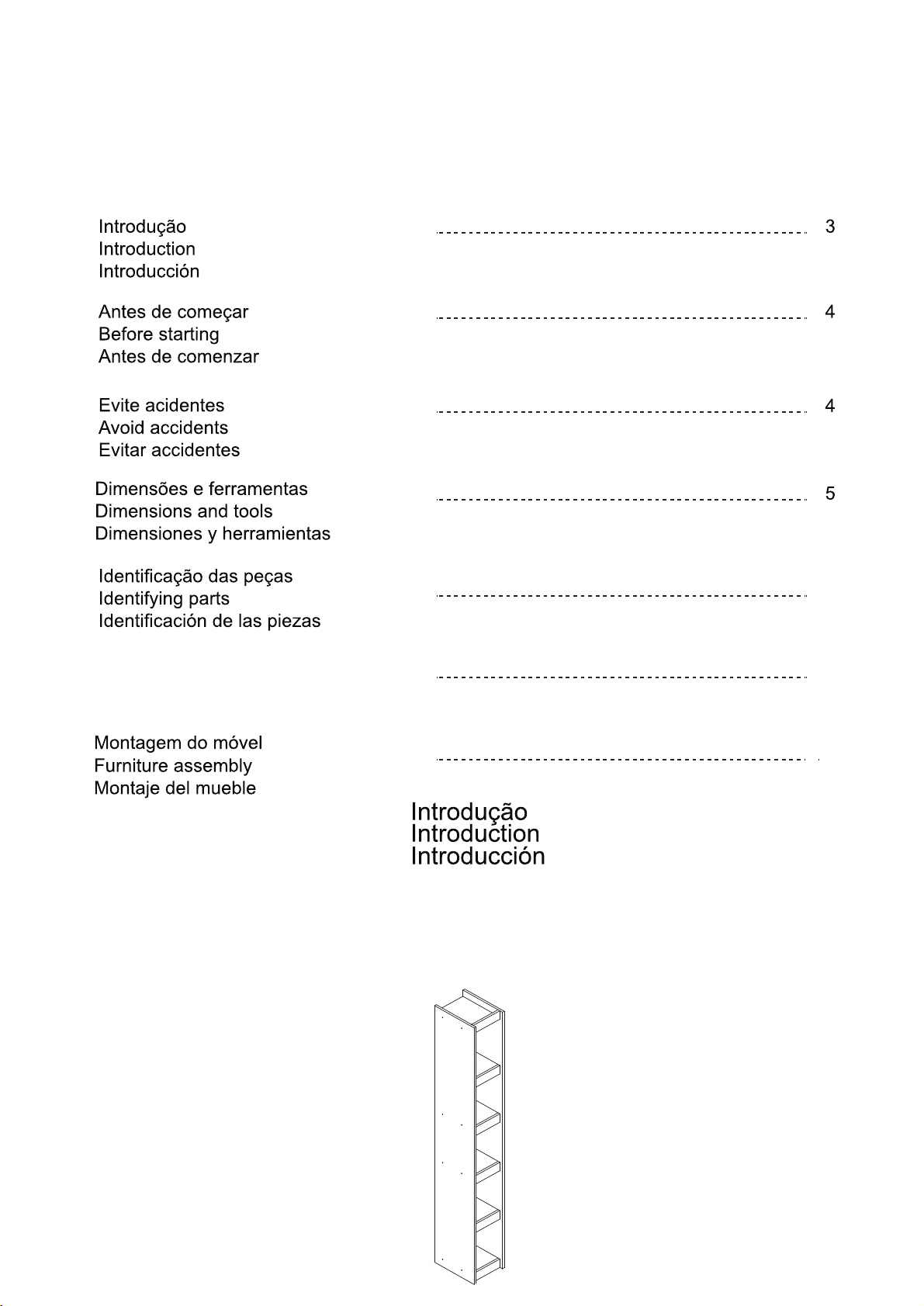

Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
4
X

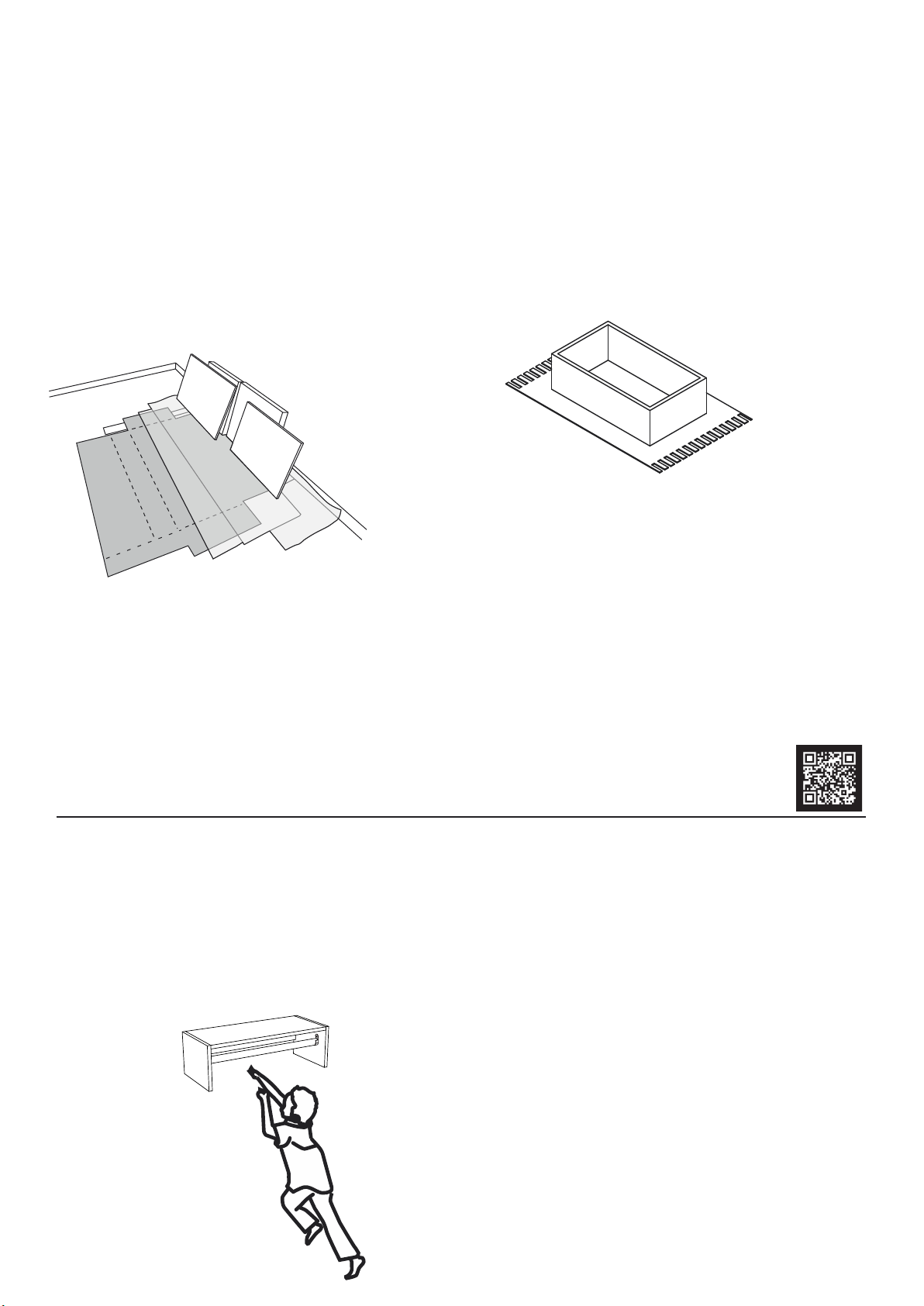

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Limpeza
Cleanig
Limpieza
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 250 A: 1820 P: 330 mm
Dimensions:
W: 9.84 H: 71.65 D: 12.99 inches
L: 250 A:1820 P:330 mm

COD BR: BL 12-06
6

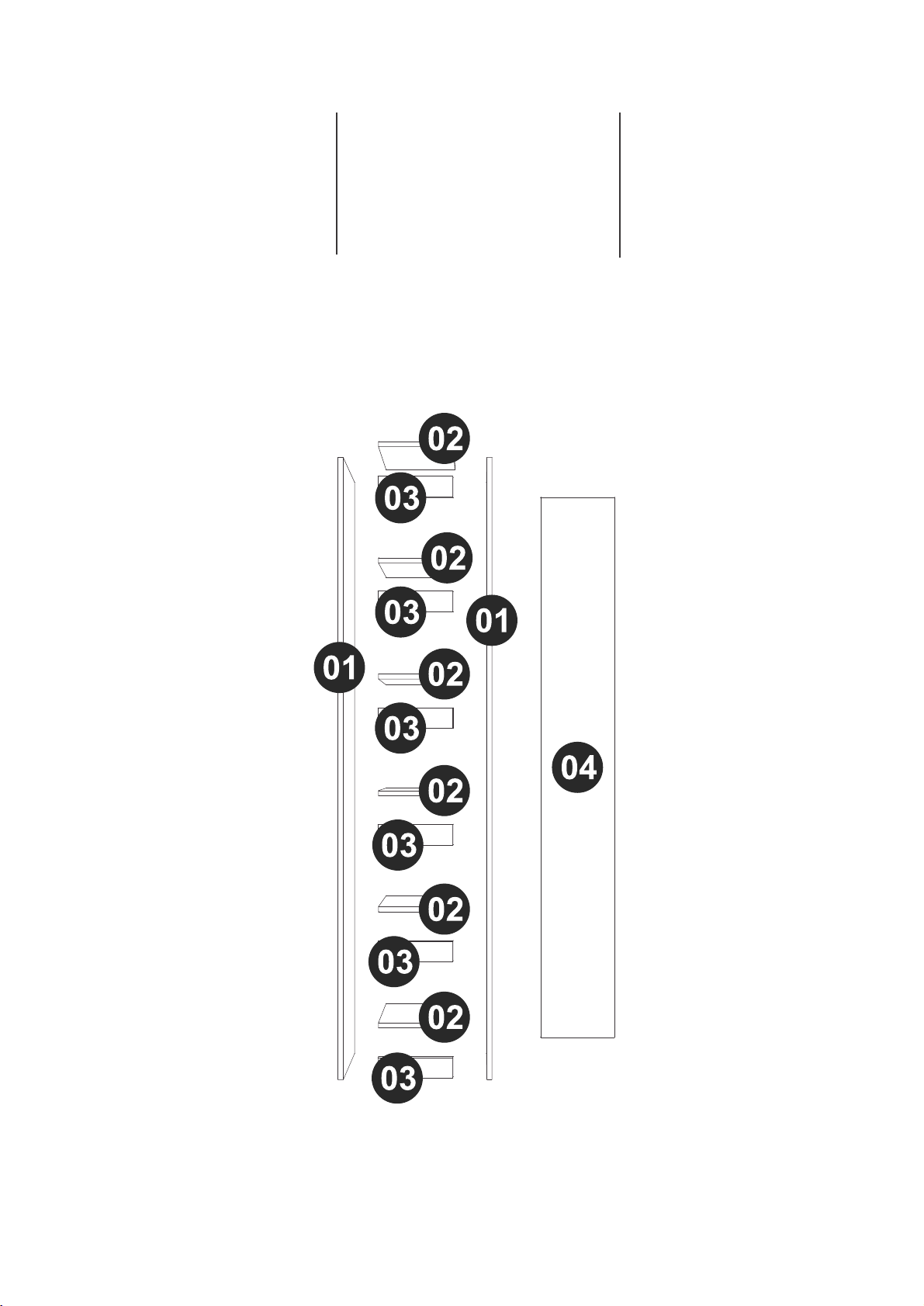

PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
LATERAL
PRATELEIRA
VISTA
COSTA
6
6
1
2
002
003
004
SIDE
SHELF
DETAIL
BACK
002
003
004
002
003
004
LATERAL
REPISA
DETALLE
REVÉS
6
6
1
2
6
6
1
2
001 001 001

Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
3,5X14 CC
10X10 C/C
3,5X14 CP5X50 CF
4X50 CC
8X30
SUPORTE ANGULAR x 12
ANGULAR SUPPORT x 12
SOPORTE ANGULAR x 12
TAPA FUROS x 16
STICKER x 16
TAPAS PLÁSTICAS x 16
GIZ x 01
CHALK x 01
TIZA x 01
PÉS REDONDOS x 4
ROUND FEET x 4
PIES REDONDOS x 4
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000033 x 24
EF 000132 x 16 EF 000168 X 50
EF 000106 x 24
EF 000248 x 1
EF 000016 X 1
EF 000246 X 1 EF 000529 X 1

EF 000106
Soporte angular
Angular support
Suporte angular
Fixe o suporte angular nas peças 03 utilizando a ferragem EF 000106.
Attach angular support at pieces 03 using hardware EF 000106.
Fije el soporte angular en las piezas 03 utilizando el herraje EF 000106.
PASSO 1 / STEP 1 / PASO 1
8
A= 5KG - 11LB
A
A
A
A
A

EF 000106
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Insira a ferragem EF 000033 nas pré-furações existente nas peças 02.
Insert hardware EF 000033 at pre-drilled holes in pieces 02.
Añade el herraje EF 000033 en los huecos ya marcados en las piezas 02.
Fixe as peças 02 e 03 usando a ferragem EF 000106.
Fix pieces 02 and 03 using hardware EF 000106.
Fije las piezas 02 y 03 utilizando el herraje EF 000106.
Conecte as peças 01 às partes montadas no passo anterior
utilizando a ferragem EF 000132.
Connect pieces 01 to the parts assembled in the previous step
using hardware EF 000132.
Junte las piezas 01 a las partes armadas en lo paso anterior
utilizando el herraje EF 000132.

PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
Fixe os pés redondos usando a ferragem EF 000168.
Fix the round feet using hardware EF 000168.
Fije los pies redondos utilizando el herraje EF 000168.
Fixe as peças 04 ao móvel utilizando a ferragem EF 000168.
Fix pieces 04 to the furniture using hardware EF 000168.
Fije las piezas 04 al mueble utilizando el herraje EF 000168.
PÉS REDONDOS
ROUND FEET
PIES REDONDOS
Use o parafuso EF 000248 para fixar a ferragem EF 000529
ao móvel.
Use hardware EF 000248 to fix the hardware EF 000529 at
the furniture.
Utilice el herraje EF 000248 para fijar el herraje EF000529 al
mueble.
EF 000248

PASSO 8 / STEP 8/ PASO 8
PASSO 9 / STEP 9 / PASO 9
11
Use o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilice la tiza para dar el acabado final al producto.
Giz
Chalk
Tiza
Use as ferragens EF 000246 e EF 000016 para fixar o
móvel na parede.
Use hardwares EF 000246 and EF 000016 for fixing the
furniture on the wall.
Utilice los herrajes EF000246 y EF000016 para fijar el
mueble en la pared.
Tapa furos
Sticker
Tapas Plasticas
PASSO 10 / STEP 10 / PASO 10
Use os tapa furos para cobrir os parafusos aparentes.
Use stickers to cover apparent screws.
Utilice los tapa huecos para cubrir los tornillos aparentes.

12
COD BR: BS 30-06
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

V : 10/19
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
13
Sumário
Resumen
Summary

X
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
14
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.

15

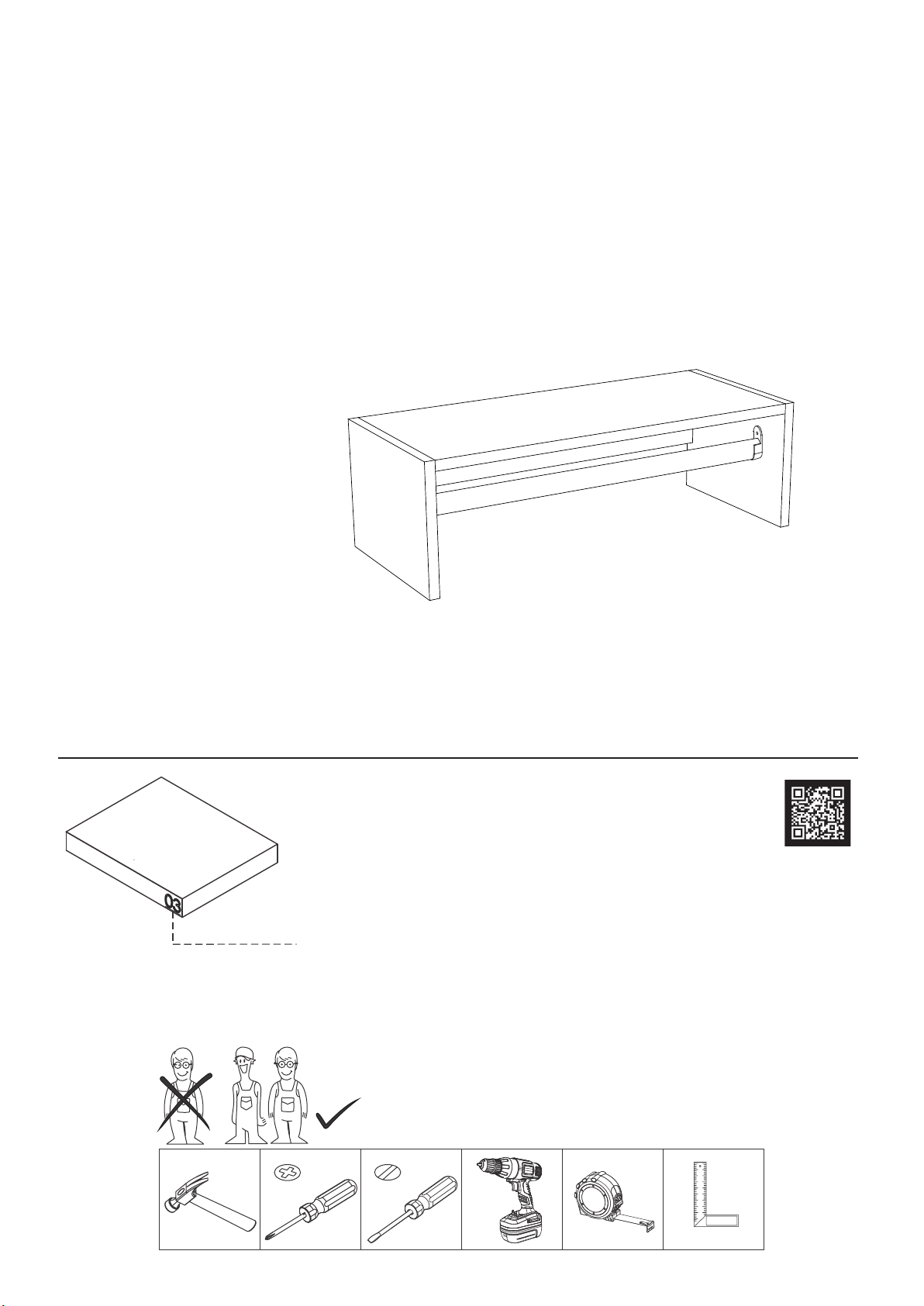

Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 594 A: 190 P: 250 mm
Dimensions:
W: 23.38 H: 7.48 D: 9.84 inches
L: 594 A:190 P:250 mm
UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL TO REMOVE PART NUMBERS
UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.

COD BR: BS 30-06
01
02 04
16
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
LATERAL DIREITA 1RIGHT SIDE LATERAL DERECHA
001
LATERAL ESQUERDA 1LEFT SIDE LATERAL IZQUIERDA
002
TAMPO 1TOP TAPA
003
COSTA 1BACK REVÉS
004
1
001
1
002
1
003
1
004
1
001
1
002
1
003
1
004
03

8x30
EF 000033 x 4
3,5X14 CC
EF 000106 x 4 4,5X25 CC EF 000134 x 2 TAPA FUROS x 10
STICKER x 10
TAPAS PLÁSTICAS x 10
4x50 CC
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
GIZ x 1
CHALK x 1
TIZA x 1
17
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000132 x 10EF 000015 X 2
EF 000721 X 2

Insira a ferragem EF 000033 na peça 03.
Insert hardware EF 000033 into piece 03.
Añade el herraje EF000033 en la pieza 03.
EF 000033
PASSO 1 / STEP 1 / PASO 1
18
A=5KG - 11LB
A
A
03

Conecte as peças 01, 02 e 03 utilizando a ferragem EF 000132.
Connect pieces 01, 02 and 03 using hardware EF 000132.
Junte las piezas 01, 02 y 03 utilizando el herraje EF 000132.
Conecte a peças 04 utilizando a ferragem EF 000132.
Connect piece 04 using hardware EF 000132.
Junte la pieza 04 utilizando el herraje EF 000132.
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
19
03
02
01
02
01
03
04
Perfure a parede e insira a ferragem EF 000015. Fixe o móvel
na parede usando a ferragem EF 000132.
Drill the wall and insert hardware EF 000015. Fix the furniture on
the wall using EF 000132.
Perforar la pared y añadir el herraje EF 000015. Fije el mueble en
la pared utilizando el herraje EF 000132.
