Bticino F500 COAX User manual

PART. T9524B - 10/06 - PC
art.F500
art.F500 COAX
Istruzioni d’uso
Gebrauchsanweisungen
Instructions d’utilisation
Instruction sheet
Instrucciones de empleo
Instrucções de uso
Gebruikershandleiding

3
I
INTRODUZIONE
Avvertenze e consigli ________________________________________________ 4
Contenuto della confezione ___________________________________________ 4
Descrizione generale ________________________________________________ 5
Funzioni pulsanti____________________________________________________ 5
Schema di collegamento al BUS SCS ____________________________________ 6
Schema di collegamento F500 COAX - impianto d'antenna ___________________ 7
Installazione ______________________________________________________ 8
Accensione________________________________________________________ 8
Display ___________________________________________________________ 8
FUNZIONAMENTO
Sintonizzazione frequenze radio (ricerca manuale)__________________________ 9
Sintonizzazione frequenze radio (ricerca automatica)________________________ 9
PROGRAMMAZIONE
Memorizzazione delle stazioni radio____________________________________ 10
INSTALLAZIONE
Soluzione dei problemi______________________________________________ 11
Caratteristiche tecniche _____________________________________________ 12
INDICE

art. F500 - F500 COAX 4
AVVERTENZE E CONSIGLI
Prima di installare il Sintonizzatore Radio è importante leggere con attenzione il pre-
sente manuale.
INTRODUZIONE
Il fabbricante declina ogni responsabilità per eventuali danni dovuti ad un uso
errato e/o non conforme alle istruzioni contenute nel presente manuale.

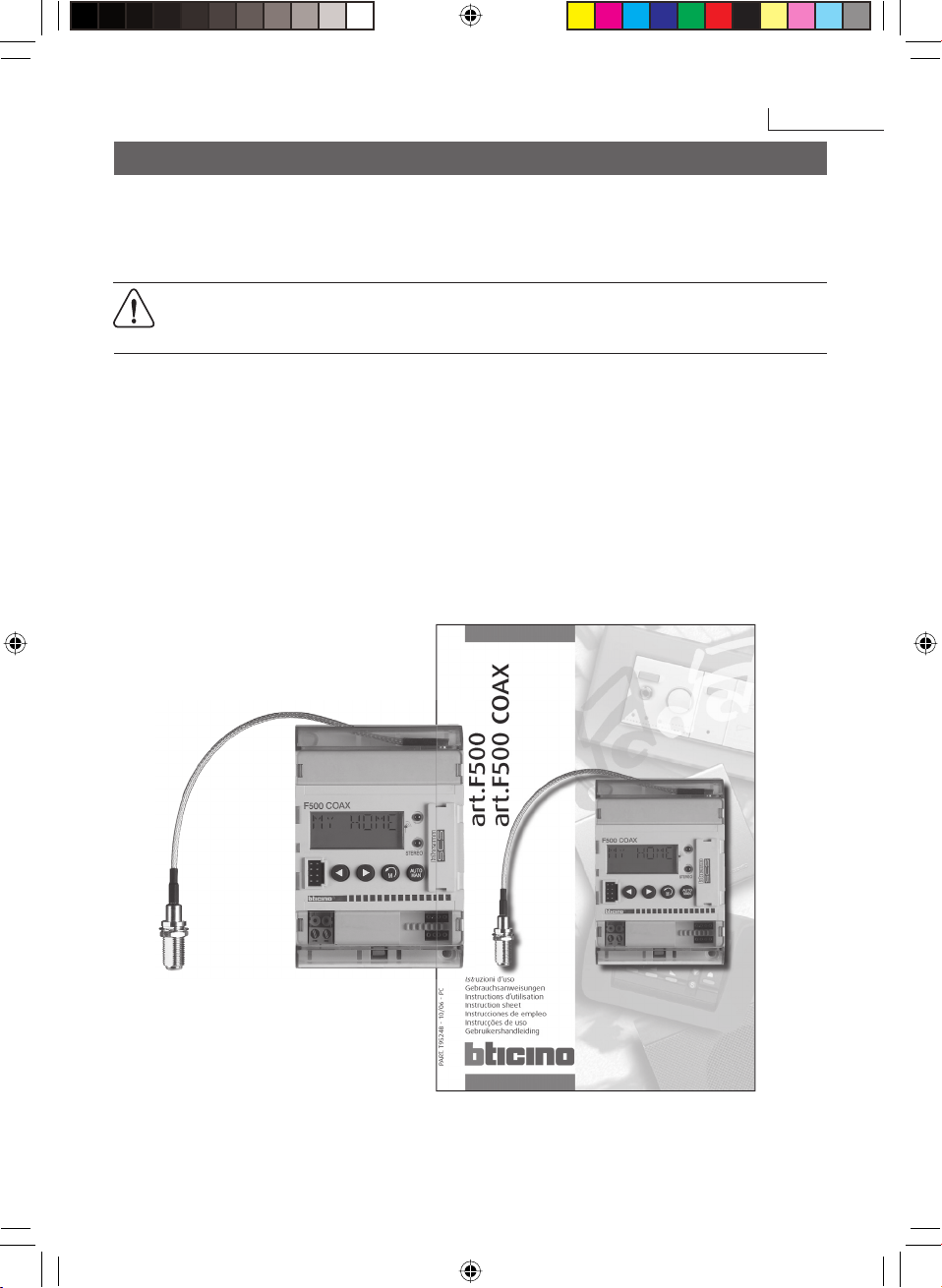

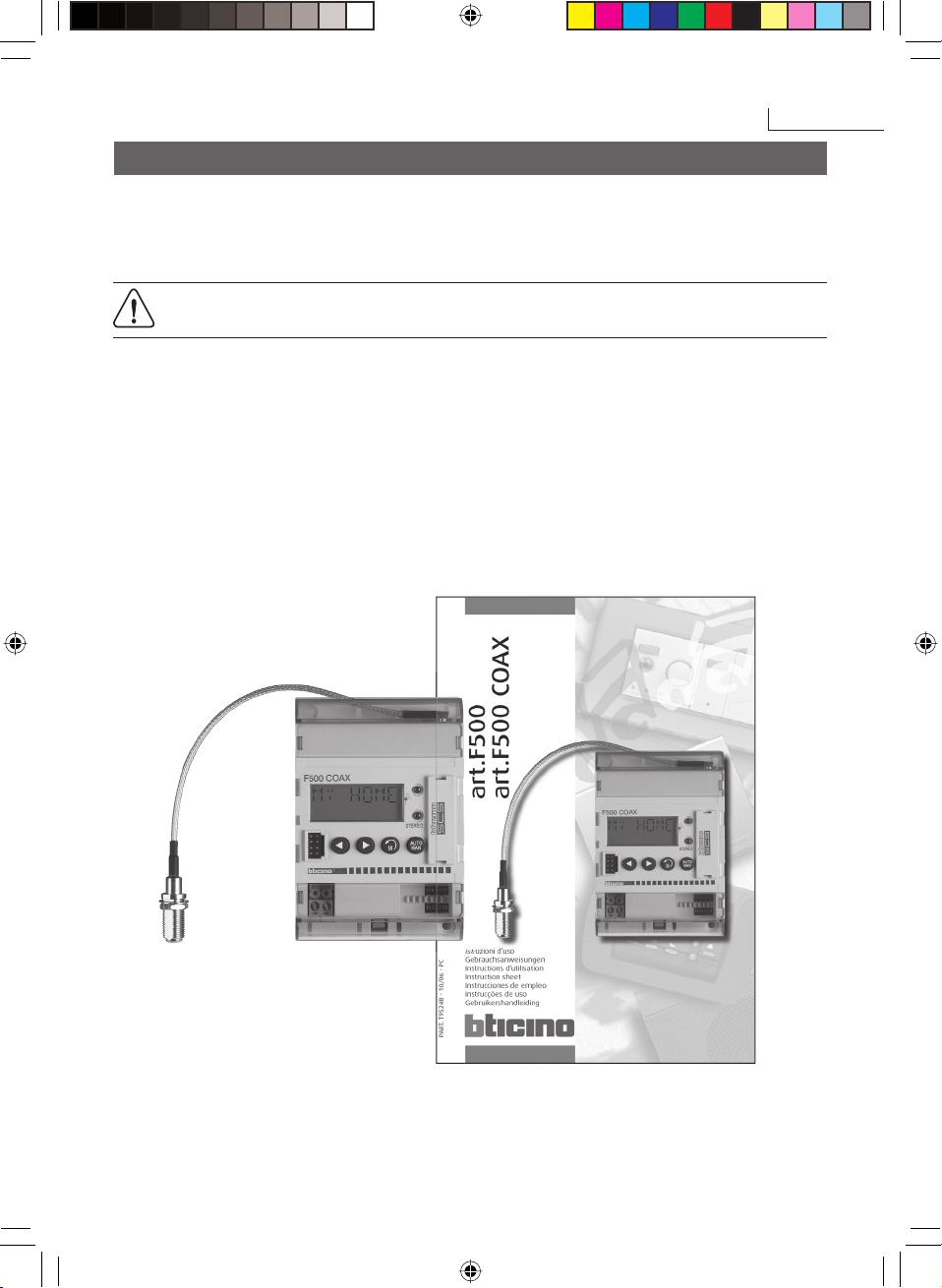

CONTENUTO DELLA CONFEZIONE
La confezione del Sintonizzatore Radio contiene:
•Sintonizzatore Radio art. F500 o F500 COAX
•Istruzioni d'uso
•Accessori di installazione
•Cavetto adattatore MCX-F lunghezza 200 mm (solo F500 COAX)

5
I

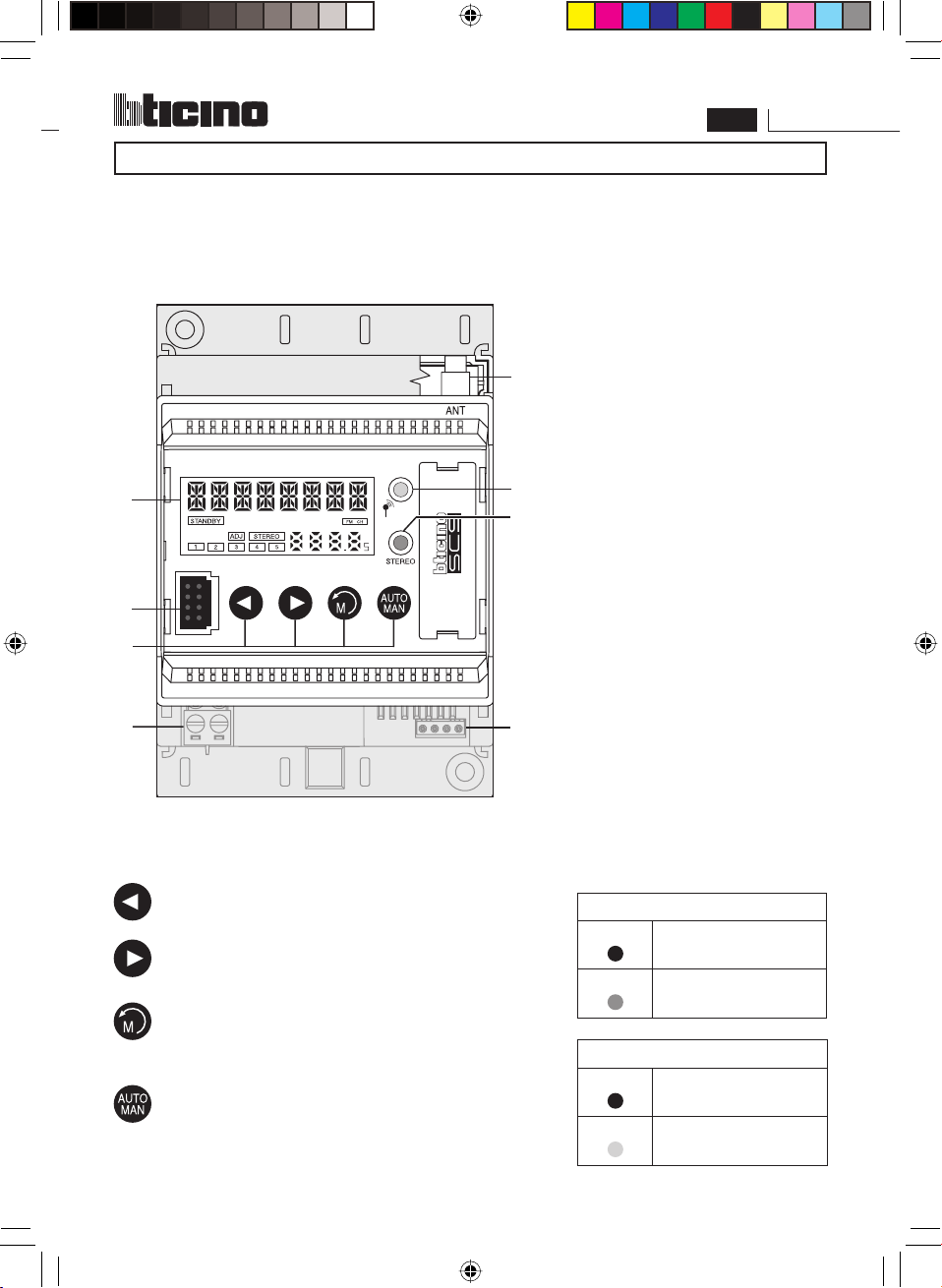

DESCRIZIONE GENERALE
Il Sintonizzatore Radio è un dispositivo che permette la sintonizzazione e memorizzazio-
ne di canali radio FM e rende disponibile il segnale tramite BUS del Sistema Diffusione
Sonora per gli amplificatori.
INTRODUZIONE
1 Display
2 Connettore 8 poli per BUS
diffusione sonora
3 Pulsanti
4 Connettore d'antenna (F500
COAX)o antenna filare
(F500)
5 Led segnale mono/stereo
6 Led ricezione segnale
7 Connettore 2 poli per BUS
Diffusione Sonora
8 Sede per i configuratori
1
LED SEGNALE MONO/STEREO (5)
SPENTO Segnale mono
ROSSO Segnale stereo
TABELLE INDICAZIONE LED
2
3
5
6
Diminuisce la frequenza sintonizzata
Aumenta la frequenza sintonizzata
Seleziona le stazioni memorizzate (pres-
sione breve) o memorizza la stazione
selezionata (pressione prolungata)
Seleziona la modalità di ricerca frequenza:
manuale o automatica
LEGENDA
FUNZIONI PULSANTI
LED RICEZIONE SEGNALE (6)
SPENTO Ricezione segnale
scarsa
VERDE Ricezione segnale
buona
78
4

art. F500 - F500 COAX 6
BUS
S1
S2
M
230V~
230Va.c.
SCHEMA DI COLLEGAMENTO AL BUS SCS
A
Al connettore a 2 poli tramite doppino twistato art. 336904
A
B
Sintonizzatore
art. F500
Nodo
audio/video
art. F441
Alimentatore
art. 346000
S1 = Indirizzo locale della sorgen-
te Sintonizzatore Radio
S2 = Libero
M= Libero
Configuratori:
Al connettore di tipo flat a 8 vie frontale tramite cavo art. L4668 BUS/60
o art. L4668 BUS/45
B
Collegamento al BUS Diffusione Sonora
È possibile collegare il Sintonizzatore Radio tramite il dispositivo Nodo audio/video
art. F441, in due modi alternativi:
Agli amplificatori del
Sistema Diffusione
Sonora
INTRODUZIONE

7
I

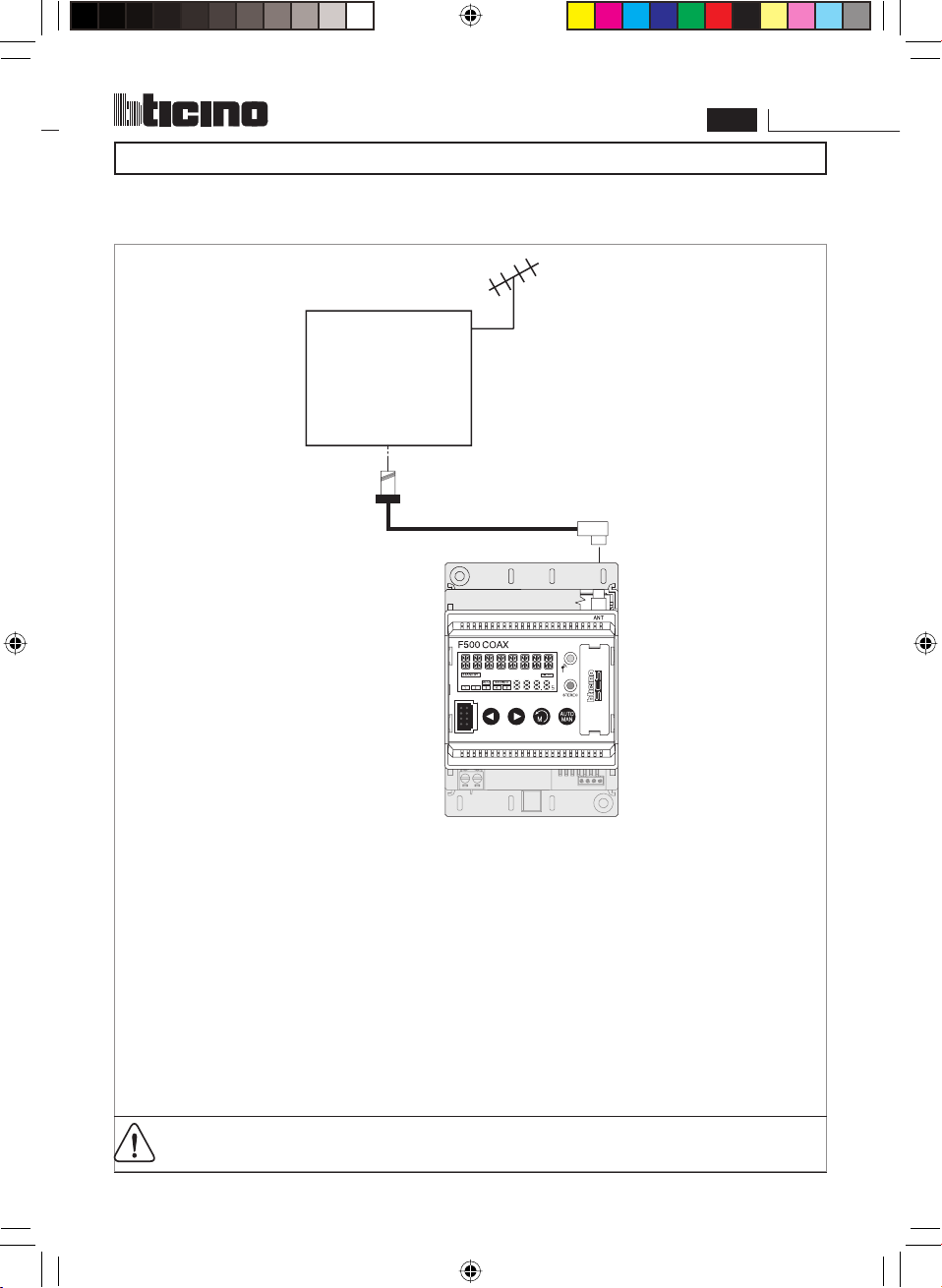

SCHEMA DI COLLEGAMENTO F500 COAX - IMPIANTO D'ANTENNA
A
Impianto di distribuzione via cavo di segnali televisivi e sonori conforme
alla norma CEI-EN-50083
A
B
Sintonizzatore
art. F500COAX
Livello massimo 70dBµV
Livello minimo 40dBµV (mono)
50dBµV (stereo)
(rif. norma CEI-EN-50083-7)
Livelli massimi e minimi da garantire alla presa d'antenna per una corretta
ricezione della banda FM.
B
F
MCX
L'inosservanza dei livelli di segnale descritti al punto B può inficiare le caratte-
ristiche di ricezione del segnale audio e del segnale RDS.
INTRODUZIONE

art. F500 - F500 COAX 8
Messaggio RDS
Indicazione mo-
dalità ricerca
automatica
Stazioni
memorizzate Indicazione
segnale stereo
Frequenza
sintonizzata
INSTALLAZIONE
1 Assicurarsi che il Sintonizzatore sia scollegato dal BUS
2 Inserire nella sede S1 il configuratore numerico (1÷4) che identifica la sorgente (Sinto-
nizzatore Radio), le sedi S2 e Mnon sono da configurare
3 Installare il dispositivo sulla guida DIN in posizione tale da rendere agevole il posizionamento
dell'antenna filare (solo F500)
4 Per F500 COAX, collegare il connettore tipo F del cavetto adattatore a dispositivi di ricezione
esterni (antenne locali o impianti d'antenna) e il connettore MCX al morsetto ANT come
illustrato nello schema di collegamento.
5 Collegare il Sintonizzatore al BUS come descritto nel paragrafo"Schema di collegamento al
BUS SCS"
6 Alimentare il BUS
INTRODUZIONE

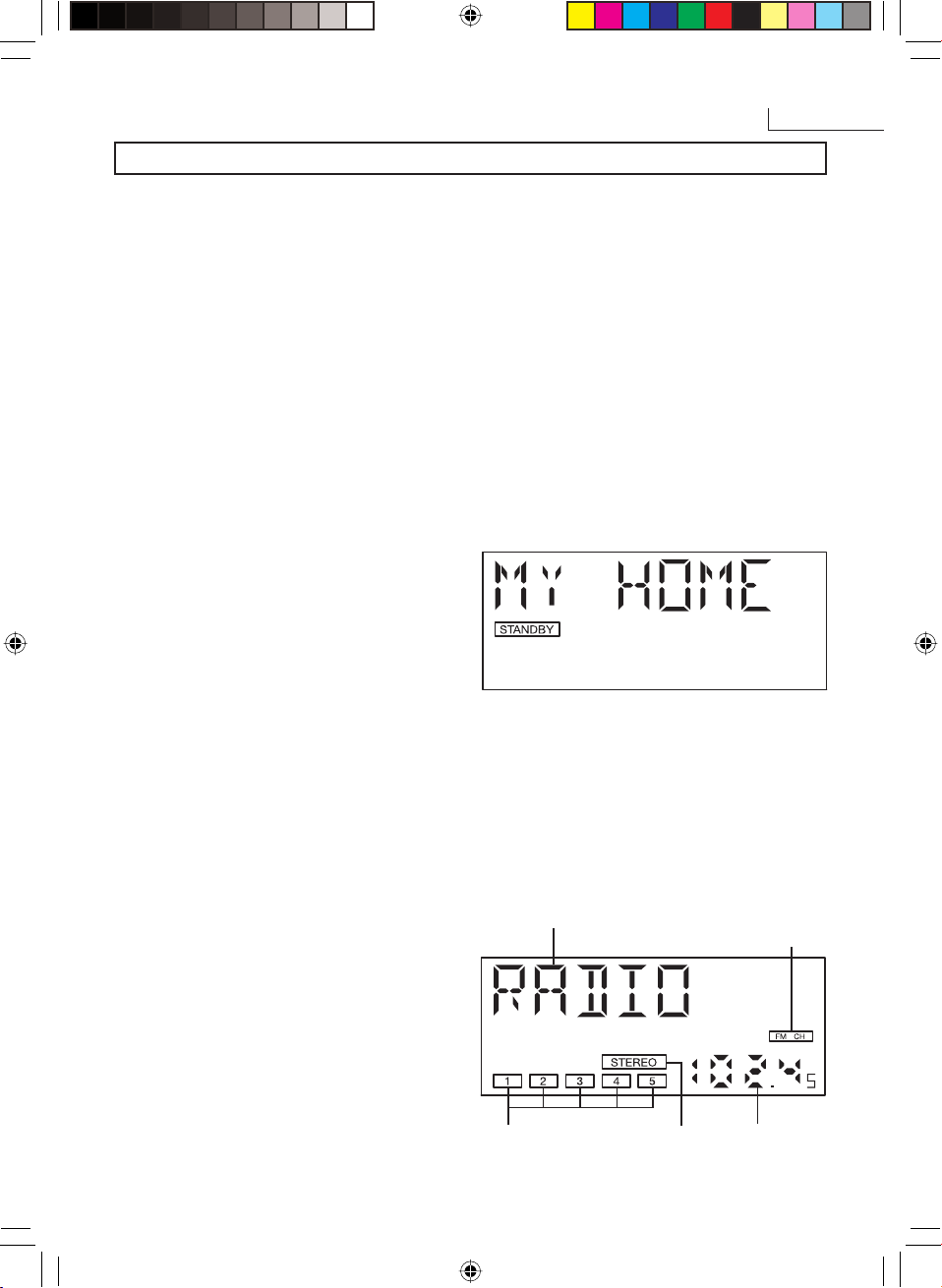

DISPLAY
Sul display viene visualizzato il messag-
gio RDS inviato dalla stazione sintoniz-
zata (solo se disponibile dalle stazioni
radio), la frequenza sintonizzata e il
numero della stazione riprodotta.
Sono presenti inoltre due indicazioni
"STEREO" e "FM CH"che indicano rispet-
tivamente se il segnale sintonizzato è di
tipo stereofonico e se è stata seleziona-
ta la ricerca automatica delle stazioni.
ACCENSIONE
Dopo aver installato il Sintonizzatore
(oppure a seguito di un'interruzione
di alimentazione) e nel caso nessun
dispositivo abbia richiesto l'accensione
della radio, a retroilluminazione spenta,
il display visualizza la scritta "My-HOME"
e l'indicazione "STANDBY".
Il Sintonizzatore Radio dispone di un di-
splay con retroilluminazione, l'accensione
avviene quando uno qualsiasi dei pulsanti
viene premuto. Dopo un minuto dall'ulti-
ma pressione la retroilluminazione e i led
si spengono.L'attivazione del dispositivo
tramite i comandi posti sul fronte del sin-
tonizzatore, non comportano l'accensione
degli amplificatori posti nelle stanze.

9
I
FUNZIONAMENTO

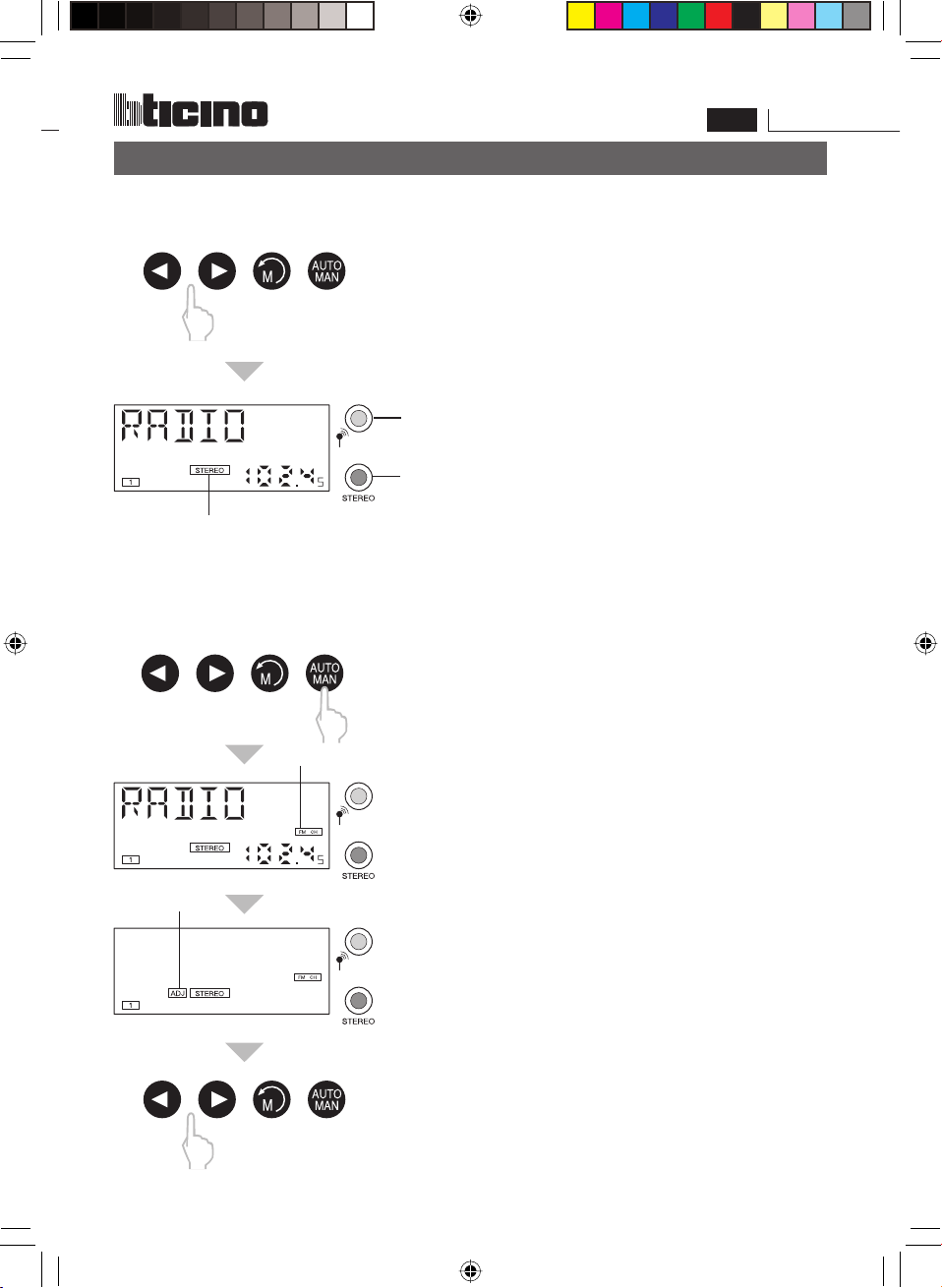

SINTONIZZAZIONE FREQUENZE RADIO (RICERCA MANUALE)
•Premere i pulsanti avanti/indietro per selezionare
la frequenza desiderata.
•Sul display appare l'indicazione della frequenza.
Se la ricezione del segnale è di buona qualità, si
accende il led verde (A).
Nel caso il segnale sia stereofonico, oltre al led
verde (A), si accende anche il led rosso (B) e
appare l'indicazione "STEREO" (C).
Inoltre se disponibile per la stazione sintonizzata,
appare il messaggio RDS.
B
C
SINTONIZZAZIONE FREQUENZE RADIO (RICERCA AUTOMATICA)
Questa funzione permette di ricercare in maniera automatica le frequenze delle stazioni
radio ricevute con un segnale di buona qualità.
•Premendo i pulsanti avanti/indietro, il dispositivo
scorre la frequenza fino a quando trova una sta-
zione con un segnale di buona qualità. Durante
la ricerca, dal display scompaiono i messaggi RDS
e la frequenza, compare la scritta ADJ (B). Per
passare alla stazione successiva o precedente,
premere nuovamente i pulsanti avanti/indietro.
•Sul display appare l'indicazione relativa (A).
•Premere il pulsante auto/man per selezionare la
modalità di ricerca automatica.
A
A
B

art. F500 - F500 COAX 10
MEMORIZZAZIONE DELLE STAZIONI RADIO
Il dispositivo permette di memorizzare fino a 5 stazioni radio. Il Sintonizzatore, di base,
non ha nessuna stazione memorizzata e quando si richiama una stazione non memo-
rizzata, si sintonizza ad una frequenza intermedia.
•Premere i pulsanti avanti/indietro per sintonizzare
la frequenza desiderata.
Cambiando la frequenza, il numero inizia a lam-
peggiare per indicare che la frequenza attualmen-
te visualizzata è diversa da quella memorizzata.
•Sul display appare la posizione dove memorizzare
la stazione (A).
•Premere brevemente il pulsante "M"per selezio-
nare il numero della posizione in cui memorizzare
la stazione.
PROGRAMMAZIONE
•Trovata la stazione desiderata, tenere premuto
il pulsante "M" fino a quando i due led iniziano a
lampeggiare.
•Al termine rilasciare il pulsante, la stazione è ora
memorizzata.
A
•Per memorizzare le altre stazioni ripetere la procedura.

11
I
SOLUZIONE DEI PROBLEMI
PROBLEMA CAUSA SOLUZIONE
Il Sintonizzatore non si
accende
Mancanza di alimentazione Verificare la tensione 27
V d.c. sul morsetto ver-
de (anche se l'articolo è
alimentato con cavo art.
L4668 BUS/60)
Premendo un tasto qual-
siasi non si attiva la re-
troilluminazione azzurra
Sintonizzatore difettoso Sostituire
Sintonizzatore acceso, la
retroilluminazione fun-
ziona, ma non si sente
niente
Amplificatori spenti o di-
stanti Portarsi nell'ambiente degli
amplificatori e accenderli
Mancanza di tensione 27 V
d.c. sul BUS Diffusione So-
nora in presenza di alimen-
tazione supplementare
Verificare la tensione 27
Vd.c. sul BUS Diffusione So-
nora
Sintonizzata un'emitten-
te, il led verde non si ac-
cende
Il filo d'antenna non è stato
steso Per una migliore ricezione
mantenere il filo d'antenna
ben disteso e possibilmen-
te in posizione verticale
Il segnale ricevuto è estre-
mamente debole Utilizzare F500 COAX con-
nesso ad un impianto d'an-
tenna
Il Sintonizzatore Radio è po-
sto in ambienti fortemente
schermati (scantinati, die-
tro a pesanti strutture di
cemento armato)
Sintonizzata un'emitten-
te, il led rosso non si ac-
cende
Il filo d'antenna non è stato
steso Per una migliore ricezione
mantenere il filo d'antenna
ben disteso e possibilmen-
te in posizione verticale
La stazione sintonizzata
non trasmette in stereofo-
nia
Il segnale ricevuto è debo-
le per una buona ricezione
stereofonica
Utilizzare F500 COAX con-
nesso ad un impianto d'an-
tenna
Il Sintonizzatore Radio è po-
sto in ambienti fortemente
schermati (scantinati, die-
tro a pesanti strutture di
cemento armato)
INSTALLAZIONE

art. F500 - F500 COAX 12
CARATTERISTICHE TECNICHE
Tensione di alimentazione dal BUS : 18 ÷ 27 Vdc
Assorbimento (alimentazione dal BUS) :
Stdby 12 mA
Funzionamento 50 mA
Temperatura di funzionamento: 0 - 50°C
INSTALLAZIONE
Bticino risponde del perfetto funzionamento del dispositivo solo se installato a
regola d’arte rispettando le indicazioni del manuale d’installazione del prodotto.
In caso di malfunzionamento contattare il Centro Assistenza Tecnica Autorizzato.
Per conoscere il nominativo del CAT di zona telefonare al:
numero verde Bticino 800.837.035
oppure visitare il sito: www.bticino.it
Garanzia: i termini di garanzia sono riportati sul documento “Condizioni di Fornitura
del Servizio di Assistenza Tecnica tramite Centri di Assistenza Tecnica Bticino. Tale
documento può essere richiesto al CAT, al numero verde Bticino, oppure scaricato
dal sito www.bticino.it
Servizio Tecnico Clienti

13
D
EINLEITUNG
Hinweise und Empfehlungen _________________________________________ 14
Inhalt der Verpackung ______________________________________________ 14
Allgemeine Beschreibung____________________________________________ 15
Tastenfunktionen __________________________________________________ 15
Schema Anschluss an den BUS SCS ____________________________________ 16
Schema Anschluss F500 COAX - Anatennenanlage_________________________ 17
Installation _______________________________________________________ 18
Einschalten _______________________________________________________ 18
Display __________________________________________________________ 18
BETRIEB
Radiofrequenz einstellen (manuell absuchen) ____________________________ 19
Radiofrequenz einstellen (automatisch absuchen) _________________________ 19
PROGRAMMIERUNG
Sender speichern __________________________________________________ 20
INSTALLATION
Störungen und Lösungen ____________________________________________ 21
Technische Eigenschaften____________________________________________ 22
INHALTSVERZEICHNIS

Art. F500 - F500 COAX 14
HINWEISE UND EMPFEHLUNGEN
Vor der Installation des Tuners, lesen Sie bitte vorliegende Gebrauchsanweisungen
aufmerksam.
EINLEITUNG
Der Hersteller haftet nicht für Schäden die sich aus einem falschen Gebrauch
und/oder einem den Gebrauchsanweisungen nicht entsprechenden Einsatz
ergeben könnten.
INHALT DER VERPACKUNG
Die Verpackung des Tuners enthält:
•Tuner Art. F500 oder F500 COAX
•Gebrauchsanweisungen
•Installationszubehör
•Adapter-Kabel MCX-F, Länge 200 mm (nur F500 COAX)

15
D
ALLGEMEINE BESCHREIBUNG
Der Tuner ist ein Gerät mit dem man FM Radiosender einstellen und speichern kann
während das Signal über BUS des Schalldiffusionssystem für die Verstärker übertragen
wird.
EINLEITUNG
1 Display
2 8-poliger Verbinder für BUS
Schalldiffusion
3 Tasten
4 Antenennverbinder (F500
COAX) oder Draht-Antenne
(F500)
5 Anzeige Mono/Stereo
6 Anzeige Signalempfang
7 2-poliger Verbinder BUS
Schalldiffusion
8 Sitz der Konfiguratoren
ANZEIGE MONO/STEREO (5)
Aus Mono
Rot Stereo
TABELLE DER ANZEIGEN
Verringert die eingestellte Frequenz
Erhöht die eingestellte Frequenz
Wählt die gespeicherten Sender (kurzer
Druck) oder speichert den gewählten
Sender (langer Druck).
Stellt die manuelle oder automatische
Modalität der Frequenzsuche ein
ERLÄUTERUNGEN
TASTENFUNKTIONEN
ANZEIGE EMPFANGSSIGNAL (6)
Aus Schwacher Empfang
Grün Guter Empfang
1
2
3
5
6
78
4

Art. F500 - F500 COAX 16
BUS
S1
S2
M
230V~
230Va.c.
SCHEMA ANSCHLUSS AN DEN BUS SCS
A
an den 2-poligen Verbinder durch eine gedrillte Schleife Art. 336904
A
B
Tuner
Art. F500
Knoten
Audio/Video
Art. F441 Speisegerät
Art. 346000
S1 = örtliche Adresse der
Tunerquelle
S2 = Frei
M= Frei
Konfiguratoren:
An den 8-Weg-Verbinder des Typs Flat an der Frontseite durch das Kabel
Art. L4668 BUS/60 oder Art. L4668 BUS/45
B
Anschluss an den BUS Schalldiffusion
Man kann den Abstimmapparat durch die Vorrichtung Audio/Video-Knoten Art.
F441 auf zwei verschiedene Weisen anschließen:
Zu den Verstärkern des
Schalldiffusionssystem
EINLEITUNG

17
D
SCHEMA ANSCHLUSS F500 COAX - ANATENNENANLAGE
A
Kabelverteilungsanlage für Fernseher- und akustische Signale laut Norm
CEI-EN-50083
A
B
Abstimmapparat
Art. F500COAX
Maximales Niveau 70dBµV
Mindestes Niveau 40dBµV (mono)
50dBµV (stereo)
(Bezugsnorm CEI-EN-50083-7)
Maximale und Mindeste Grenzen um an der Antennenbuchse einen
einwandfreien Empfang der FM Funkwelle zu gewährleisten.
B
F
MCX
Die Nichtbeachtung der unter Punkt B angegebenen Signalgrenzen kann die
Empfangseigenschaften des Audio- und des RDS-Signals beeinträchtigen.
EINLEITUNG

Art. F500 - F500 COAX 18
RDS Meldung Anzeige automatische
Suchfunktion
Gespeicherte
Sender
Anzeige
Stereosignal
Eingestellte
Frequenz
EINLEITUNG
INSTALLATION
1 Sicherstellen dass der Abstimmapparat nicht an den BUS angeschlossen ist.
2 In den Sitz S1 den numerischen Konfigurator (1-4) einsetzen, der die Quelle identifiziert
(Abstimmapparat); die Sitze S2 und Mmüssen konfiguriert werden.
3 Die Vorrichtung auf die DIN Schiene so montieren dass die Positionierung der Draht-Antenne
unbehindert erfolgen kann (nur F500).
4 Für F500 COAX, den Verbinder Typ F des Adapter-Kabels an die äußeren Empfangsvorrichtungen
schließen (lokale Antennen oder Antennenanlagen) und den Verbinder MCX an die Klemme
ANT laut Anschlussschema schließen.
5 Den Abstimmapparat an den BUS schließen und dabei den Anweisungen des Paragraphen
"Anschlussschema BUS SCS" beachten.
6 Den BUS mit Strom versorgen.
DISPLAY
Am Display werden die RDS Meldung,
die von dem eingestellten Sender
gesendet wird (wenn vorhanden), die
eingestellte Frequenz und die Nummer
des eingestellten Senders angezeigt.
Zudem werden die Angaben "STEREO"
und "FM CH" angezeigt, die sich bzw. auf
das eingestellte Stereosignal und auf die
automatische Sendersuche beziehen.
EINSCHALTEN
Nachdem der Tuner installiert worden ist
(oder nach einem Stromausfall) und wenn
kein Gerät das Einschalten des Radios
bei ausgeschalteter Rückbeleuchtung
verlangt hat, zeigt das Display die Schrift
"My Home" und die Angabe "STANDBY"
an.
Der Tuner ist mit einem rückbeleuchteten
Display ausgestattet das durch Drücken
irgend einer Taste eingeschaltet wird. Nach
einer Minute seit dem letzten Tastendruck,
schalten die Rückbeleuchtung und die
Anzeige wieder aus. Das Einschalten des
Geräts über die Tasten an der Frontseite
des Tuners, bewirkt nicht das Einschalten
der Verstärker in den Räumen.

19
D
BETRIEB
RADIOFREQUENZ EINSTELLEN (MANUELL ABSUCHEN)
•Die Tasten vorwärts/rückwärts drücken, um die
gewünschte Frequenz einzustellen.
•Am Display wird die Frequenz angezeigt. Ist der
Signalempfang gut, leuchtet die grüne Anzeige
(A) auf.
Handelt es sich um ein Stereosignal, so leuchtet
neben der grünen Anzeige (A) auch die rote
Anzeige (B) auf und die Angabe "STEREO" (C) wird
angezeigt.
Steht außerdem eine RDS Meldung zur Verfügung,
so wird diese ebenfalls angezeigt.
B
C
RADIOFREQUENZ EINSTELLEN (AUTOMATISCH ABSUCHEN)
Diese Funktion ermöglicht es die Sender mit einem guten Signal automatisch
abzusuchen.
•Durch Drücken der Tasten vorwärts/rückwärts,
sucht das Gerät die Frequenz ab bis es einen
Sender mit einem guten Signal findet. Während
der Suche werden die Meldungen RDS und die
Frequenz nicht angezeigt. Angezeigt wird lediglich
die Schrift ADJ (B). Um zum nächsten oder zum
vorhergehenden Sender überzugehen, nochmals
die Tasten vorwärts/rückwärts drücken.
•Am Display wird die entsprechende Angabe (A)
angezeigt.
•Taste Auto/Man drücken, um die automatische
Suchfunktion zu wählen.
A
A
B

Art. F500 - F500 COAX 20
SENDER SPEICHERN
Das Gerät gestattet es bis zu 5 Sender zu speichern. Werkseitig werden keine Sender
gespeichert und wenn ein nicht gespeicherter Sender abgerufen wird, wird eine
Zwischenfrequenz eingestellt.
•Die Tasten vorwärts/rückwärts drücken um die
gewünschte Frequenz einzustellen.
Wird die Frequenz gewechselt, so blinkt die
Nummer, was bedeutet dass die gegenwärtige
Frequenz nicht der gespeicherten Frequenz
entspricht.
•Am Display wird die Position angezeigt, wo der
Sender gespeichert werden soll (A).
•Kurz die Taste "M" drücken, um die Nummer der
Position zu wählen, unter welcher der Sender
gespeichert werden soll.
PROGRAMMIERUNG
•Wenn der gewünschte Sender eingestellt worden
ist, die Taste "M" gedrückt halten, bis die beiden
Anzeigen blinken.
•Danach die Taste loslassen. Der Sender ist nun
gespeichert.
A
•Um andere Sender zu speichern, den Vorgang
wiederholen.

21
D
STÖRUNGEN UND LÖSUNGEN
PROBLEM URSACHE LÖSUNG
Der Tuner schaltet nicht
ein
Stromausfall Kontrollieren ob 27Vdc
an der grünen Klemme
vorhanden sind (auch bei
Speisung durch das Kabel
L4668 BUS/60)
Durch Drücken irgend einer
Taste schaltet die hellblaue
Rückbeleuchtung nicht ein
Tuner defekt Auswechseln
Bei eingeschaltetem
Tuner, schaltet durch
Drücken irgend einer Taste
die Rückbeleuchtung ein,
aber man hört nichts
Verstärker sind
ausgeschaltet oder
entfernt
Sich in den Raum mit den
Verstärkern begeben und
diese einschalten
27Vdc Spannung fehlt am
BUS der Schalldiffusion
trotz zusätzlicher Speisung
Kontrollieren ob die
Spannung von 27Vdc am
BUS der Schalldiffusion
vorhanden ist
Ein Sender wurde
eingestellt doch die grüne
Anzeige leuchtet nicht auf
Die Antenne wurde nicht
herausgezogen Für einen besseren
Empfang die Antenne
ganz herausziehen und
möglichst senkrecht
positionieren
Das Signal ist sehr
schwach F500 COAX an eine
Antennenanlage
schließen
Der Tuner wurde in einem
stark abgeschirmten Raum
aufgestellt (Keller, hinter
Eisenbetonstrukturen)
Ein Sender wurde
eingestellt doch die rote
Anzeige leuchtet nicht auf
Die Antenne wurde nicht
herausgezogen Für einen besseren
Empfang die Antenne
ganz herausziehen und
möglichst senkrecht
positionieren
Der eingestellte Sender ist
nicht Stereo
Der eingestellte Sender ist
für den Stereoempfang zu
schwach
F500 COAX an eine
Antennenanlage
schließen
Der Tuner wurde in einem
stark abgeschirmten Raum
aufgestellt (Keller, hinter
Eisenbetonstrukturen)
INSTALLATION
Other manuals for F500 COAX
1
Table of contents
Languages:
Other Bticino Tuner manuals
