Bticino Living L4492 User manual

R
art. L4492 - N4492
R
art. L4492 - N4492
Istruzioni d'uso - Bedienungsanleitung
Mode d'emploi - Instruction for use
Instrucciones de uso
Gebruiksaanwijzing
®
®
S
CH
ON
OFF
ON/OFF
CH
S
Istruzioni d'uso - Bedienungsanleitung
Mode d'emploi - Instruction for use
Instrucciones de uso
Gebruiksaanwijzing
®
®
S
CH
ON
OFF
ON/OFF
CH
S
PART.B2908B 5/99 SR
B2908B Italiano 4/99 9-07-1999, 09:411

Italiano
Italiano
Italiano
Italiano
1
Indice Pag.
Caratteristiche generali 2
Messa a punto dell'orologio 7
Accensione della radio 8
Regolazione del volume della radio 9
Memorizzazione delle stazioni radio 10
Richiamo delle stazioni memorizzate 11
Messa a punto della sveglia 12
Regolazione del volume della sveglia 14
Attivazione/disattivazione della sveglia 16
Tacitazione della sveglia 17

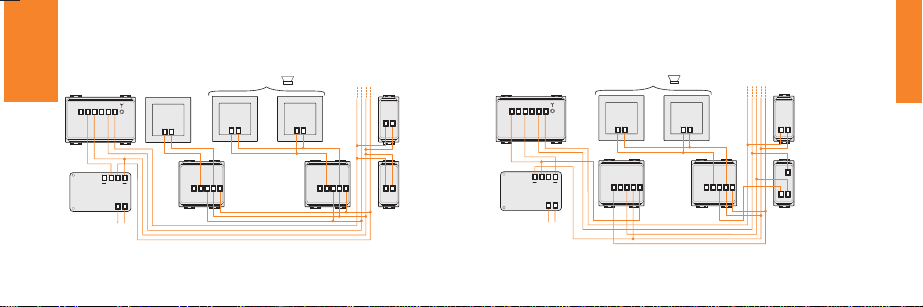

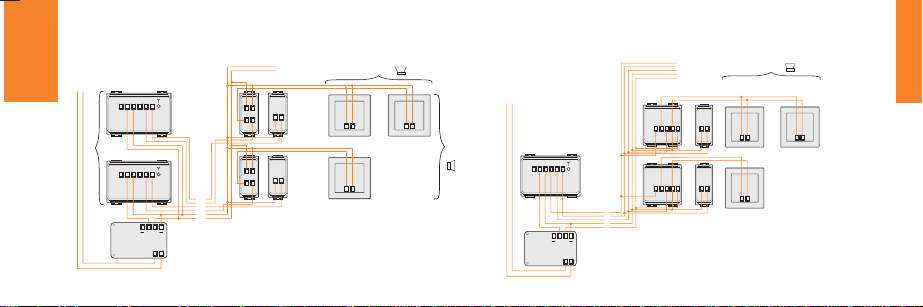

Esempi applicativi 18
++-CSCH
Filo dell'antenna
Pulsante per cambio canali remoto
Uscita segnale audio
Negativo
Positivo di alimentazione
Comando per accensione remota degli
amplificatori art. L/N 4485 (funzione radiosveglia)
1
Indice Pag.
Caratteristiche generali 2
Messa a punto dell'orologio 7
Accensione della radio 8
Regolazione del volume della radio 9
Memorizzazione delle stazioni radio 10
Richiamo delle stazioni memorizzate 11
Messa a punto della sveglia 12
Regolazione del volume della sveglia 14
Attivazione/disattivazione della sveglia 16
Tacitazione della sveglia 17
Esempi applicativi 18
++-CSCH
Filo dell'antenna
Pulsante per cambio canali remoto
Uscita segnale audio
Negativo
Positivo di alimentazione
Comando per accensione remota degli
amplificatori art. L/N 4485 (funzione radiosveglia)
B2908B Italiano 4/99 9-07-1999, 09:412

Italiano
Italiano
Italiano
Italiano
Caratteristiche generali
●Tensione di funzionamento: 24V d.c.
●Corrente di assorbimento: 150mA (radio accesa)
30mA (radio spenta e orologio
inserito)
●Frequenza della radio: 87,5 ÷108 MHz
●N°stazioni memorizzabili: 5
●Livello segnale di uscita: 4V p.p. su 10 kΩ
●Temperatura di funzionamento: 0°C ÷40°C
●Mantenimento orologio,
memoria e programmazione: mediante batteria interna
con riserva di carica di 48 ore
●Visualizzazione dati: mediante display LCD illuminato
●Possibilità di cambio canali remoto: mediantepulsanteart.L/N4005
32
Nota:
- Per garantire il corretto funzionamento, la radiosveglia deve esse-
re impiegata unicamente nel sistema Diffusione Sonora Bticino.
-Per una ottimale ricezione delle stazioni radio, l'antenna a filo deve
essere stesa ed inserita nella conduttura dell'impianto elettrico.

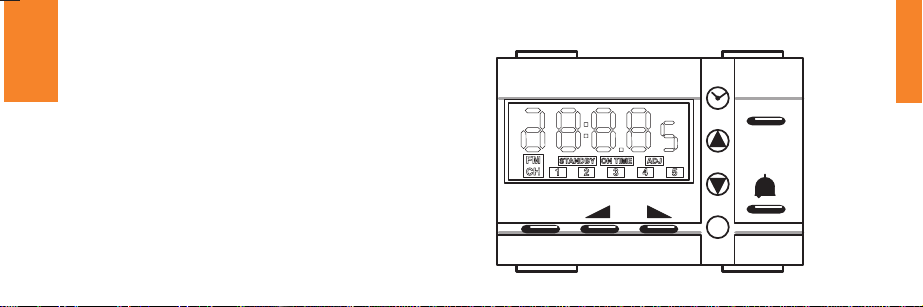

Caratteristiche generali
P+ -MS
ON/OFF
CH
S
Caratteristiche generali
●Tensione di funzionamento: 24V d.c.
●Corrente di assorbimento: 150mA (radio accesa)
30mA (radio spenta e orologio
inserito)
●Frequenza della radio: 87,5 ÷108 MHz
●N°stazioni memorizzabili: 5
●Livello segnale di uscita: 4V p.p. su 10 kΩ
●Temperatura di funzionamento: 0°C ÷40°C
●Mantenimento orologio,
memoria e programmazione: mediante batteria interna
con riserva di carica di 48 ore
●Visualizzazione dati: mediante display LCD illuminato
●Possibilità di cambio canali remoto: mediantepulsanteart.L/N4005
32
Nota:
- Per garantire il corretto funzionamento, la radiosveglia deve esse-
re impiegata unicamente nel sistema Diffusione Sonora Bticino.
-Per una ottimale ricezione delle stazioni radio, l'antenna a filo deve
essere stesa ed inserita nella conduttura dell'impianto elettrico.
Caratteristiche generali
P+ -MS
ON/OFF
CH
S
B2908B Italiano 4/99 9-07-1999, 09:413

Italiano
Italiano
Italiano
Italiano

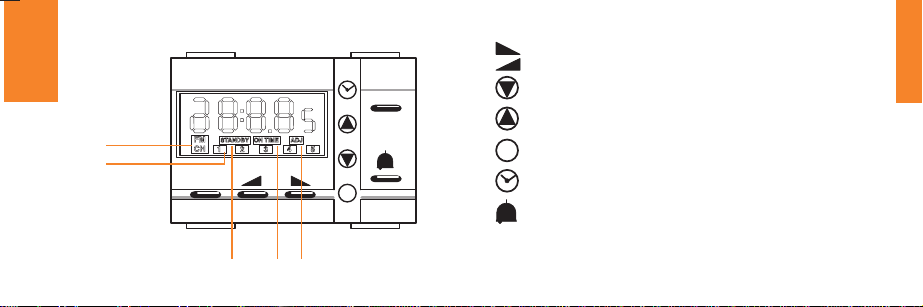

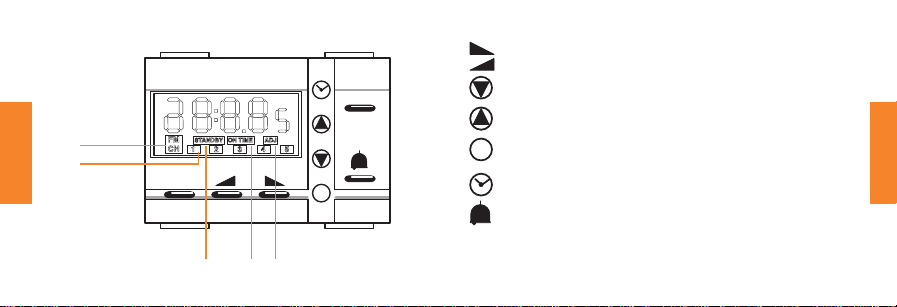

Caratteristiche generali Tasti
ON/OFF
45
P+ -MS
ON/OFF
CH
S
345
1
2
- accensione/spegnimento
- regolazione volume al minimo
- regolazione volume al massimo
- regolazione minuti o decremento
frequenza
- regolazione ore o incremento
frequenza
- selezione visualizzazione ora sveglia,
ora corrente e frequenza radio
- programmazione ora corrente e
ora sveglia
- inserzione/disinserzione sveglia
- accensione radio, cambio canale e
memorizzazione delle frequenze
Indici
1-radio in funzione
2-canale selezionato
3-sveglia attivata/
disattivata
4-visualizzazione
ora sveglia
programmata
5-regolazione
ora corrente o
ora sveglia
S
CH
Caratteristiche generali Tasti
ON/OFF
45
P+ -MS
ON/OFF
CH
S
345
1
2
- accensione/spegnimento
- regolazione volume al minimo
- regolazione volume al massimo
- regolazione minuti o decremento
frequenza
- regolazione ore o incremento
frequenza
- selezione visualizzazione ora sveglia,
ora corrente e frequenza radio
- programmazione ora corrente e
ora sveglia
- inserzione/disinserzione sveglia
- accensione radio, cambio canale e
memorizzazione delle frequenze
Indici
1-radio in funzione
2-canale selezionato
3-sveglia attivata/
disattivata
4-visualizzazione
ora sveglia
programmata
5-regolazione
ora corrente o
ora sveglia
S
CH
B2908B Italiano 4/99 9-07-1999, 09:414

Italiano
Italiano
Italiano
Italiano
76
Caratteristiche
generali
P+ -MS
ON/OFF
CH
S
Tutti i tasti sono attivi solo in presenza dell'alimentazione esterna.
Azzeramento delle memorie (Reset)
Per cancellare le programmazioni dell'ora, della sveglia e dei canali
memorizzati mantenere premuti i tasti e , quindi premere il tasto
ON/OFF.

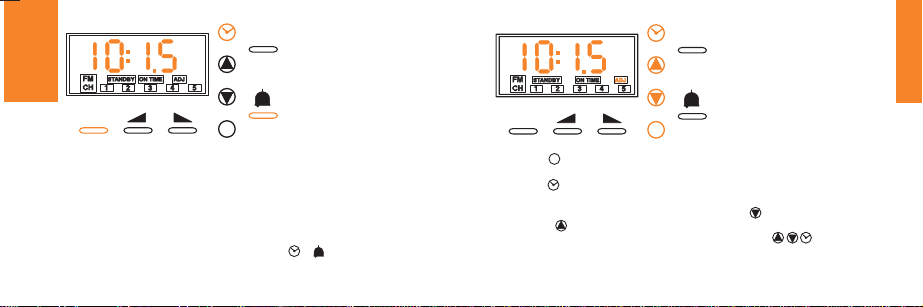

Messa a punto
dell'orologio
(ora corrente)
P+ -MS
ON/OFF
CH
S
Premere fino a visualizzare l'ora corrente (i due punti tra le ore ed
i minuti lampeggiano).
Premere per predisporre la regolazione dell'orologio.
Il display indica la scritta ADJ.
Impostare l'ora corrente premendo il tasto per regolare i minuti
ed il tasto per regolare le ore.
Dopo 15 secondi dall'ultima pressione dei tasti l'indicazione
ADJ sul display si spegne ed il display visualizza l'ora corrente
impostata.
S
76
Caratteristiche
generali
P+ -MS
ON/OFF
CH
S
Tutti i tasti sono attivi solo in presenza dell'alimentazione esterna.
Azzeramento delle memorie (Reset)
Per cancellare le programmazioni dell'ora, della sveglia e dei canali
memorizzati mantenere premuti i tasti e , quindi premere il tasto
ON/OFF.
Messa a punto
dell'orologio
(ora corrente)
P+ -MS
ON/OFF
CH
S
Premere fino a visualizzare l'ora corrente (i due punti tra le ore ed
i minuti lampeggiano).
Premere per predisporre la regolazione dell'orologio.
Il display indica la scritta ADJ.
Impostare l'ora corrente premendo il tasto per regolare i minuti
ed il tasto per regolare le ore.
Dopo 15 secondi dall'ultima pressione dei tasti l'indicazione
ADJ sul display si spegne ed il display visualizza l'ora corrente
impostata.
S
B2908B Italiano 4/99 9-07-1999, 09:415

Italiano
Italiano
Italiano
Italiano
8
Accensione
della radio
P+ -MS
ON/OFF
CH
S

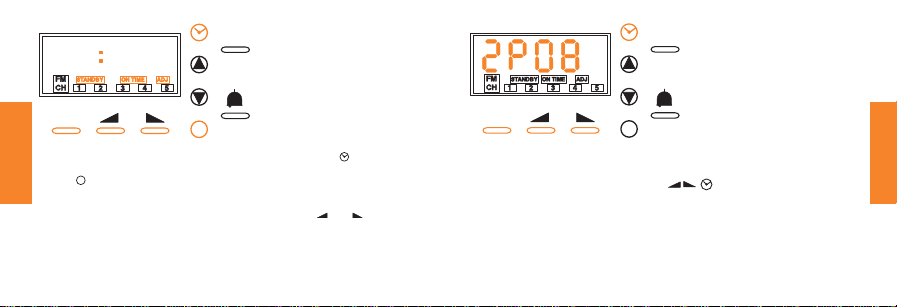

Regolazione del
volume della radio
P+ -MS
ON/OFF
CH
S
9

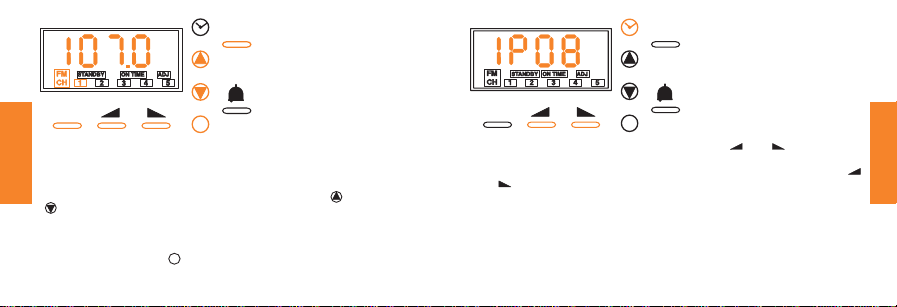

Accendere l'apparecchio premendo il tasto ON/OFF, il tasto CH o il
pulsante di comando remoto se installato.
La radio si predispone sull'ultima frequenza utilizzata ed il display
visualizza il numero di canale e la frequenza associata.
Per selezionare la frequenza desiderata agire sui tasti (avanti) e
(indietro).
Per spegnere la radio premere il tasto ON/OFF.
NOTA: Durante il funzionamento della radio è possibile in qualsiasi
momento visualizzare l'ora della sveglia e l'ora corrente
premendo il tasto .
S
Regolare il volume della radio premendo i tasti e . Durante la
regolazione il display visualizza la scritta 1P seguita da un numero
da 0÷15 indicante il livello sonoro.
Alrilasciodei tasti e ildisplayvisualizza nuovamente lafrequenza
della stazione radio.
8
Accensione
della radio
P+ -MS
ON/OFF
CH
S
Regolazione del
volume della radio
P+ -MS
ON/OFF
CH
S
9
Accendere l'apparecchio premendo il tasto ON/OFF, il tasto CH o il
pulsante di comando remoto se installato.
La radio si predispone sull'ultima frequenza utilizzata ed il display
visualizza il numero di canale e la frequenza associata.
Per selezionare la frequenza desiderata agire sui tasti (avanti) e
(indietro).
Per spegnere la radio premere il tasto ON/OFF.
NOTA: Durante il funzionamento della radio è possibile in qualsiasi
momento visualizzare l'ora della sveglia e l'ora corrente
premendo il tasto .
S
Regolare il volume della radio premendo i tasti e . Durante la
regolazione il display visualizza la scritta 1P seguita da un numero
da 0÷15 indicante il livello sonoro.
Alrilasciodei tasti e ildisplayvisualizza nuovamente lafrequenza
della stazione radio.
B2908B Italiano 4/99 9-07-1999, 09:416

Italiano
Italiano
Italiano
Italiano
10

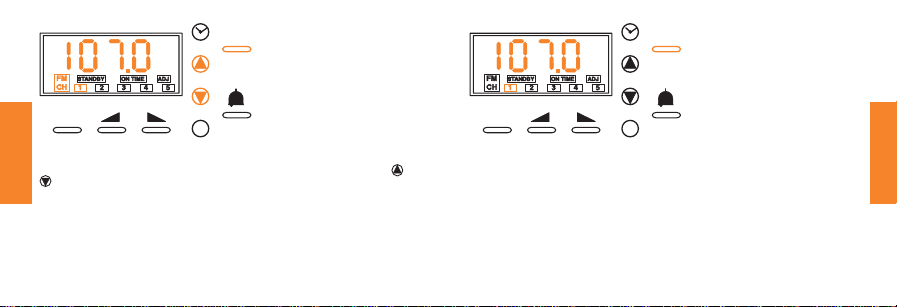

Memorizzazione
delle stazioni radio
P+ -MS
ON/OFF
CH
S
11
Premere ripetutamente il tasto CH o il tasto per il comando remoto.
Per ciascuna delle cinque stazioni richiamate il display visualizza la
frequenza ed il numero di canale.
Richiamo delle
stazioni
memorizzate
P+ -MS
ON/OFF
CH
S
Selezionare uno dei 5 canali premendo ripetutamente il tasto CH.
Impostare la frequenza della radio da memorizzare premendo i tasti
e .
Memorizzare la stazione radio tenendo premuto per più di cinque
secondi il tasto CH.
A conferma dell'avvenuta memorizzazione il display visualizza il
numero di canale e la frequenza radio impostata.
10
Memorizzazione
delle stazioni radio
P+ -MS
ON/OFF
CH
S
11
Premere ripetutamente il tasto CH o il tasto per il comando remoto.
Per ciascuna delle cinque stazioni richiamate il display visualizza la
frequenza ed il numero di canale.
Richiamo delle
stazioni
memorizzate
P+ -MS
ON/OFF
CH
S
Selezionare uno dei 5 canali premendo ripetutamente il tasto CH.
Impostare la frequenza della radio da memorizzare premendo i tasti
e .
Memorizzare la stazione radio tenendo premuto per più di cinque
secondi il tasto CH.
A conferma dell'avvenuta memorizzazione il display visualizza il
numero di canale e la frequenza radio impostata.
B2908B Italiano 4/99 9-07-1999, 09:417

Italiano
Italiano
Italiano
Italiano
12 13

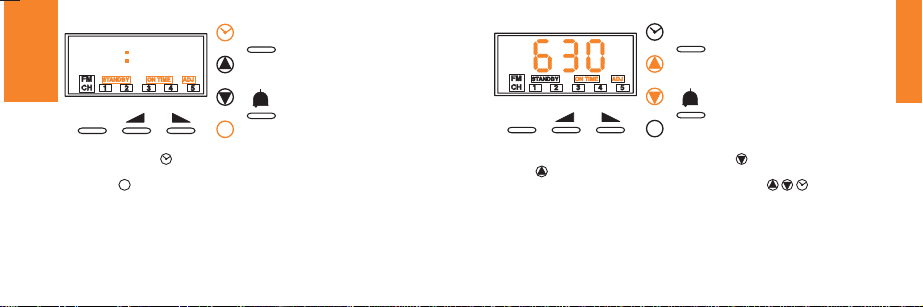

Messa a punto
della sveglia
P+ -MS
ON/OFF
CH
S
Messa a punto
della sveglia
P+ -MS
ON/OFF
CH
S
Premere il tasto per predisporre la regolazione della sveglia.
Il display visualizza la scritta ADJ.
Premere fino a visualizzare l'ora sveglia (i due punti tra le ore ed
i minuti non lampeggiano).
Il display visualizza anche la scritta ON TIME.
NOTA:Se si sta modificando un orario precedentemente impostato
e la sveglia è già attivata il display visualizza anche la scritta
STANDBY.
S
Impostare l'ora sveglia premendo il tasto per regolare i minuti ed
il tasto per regolare le ore.
Dopo 15 secondi dall'ultima pressione dei tasti le indicazioni
ADJ e ON TIME sul display si spengono e viene visualizzata l'ora
corrente precedentemente impostata.
12 13
Messa a punto
della sveglia
P+ -MS
ON/OFF
CH
S
Messa a punto
della sveglia
P+ -MS
ON/OFF
CH
S
Premere il tasto per predisporre la regolazione della sveglia.
Il display visualizza la scritta ADJ.
Premere fino a visualizzare l'ora sveglia (i due punti tra le ore ed
i minuti non lampeggiano).
Il display visualizza anche la scritta ON TIME.
NOTA:Se si sta modificando un orario precedentemente impostato
e la sveglia è già attivata il display visualizza anche la scritta
STANDBY.
S
Impostare l'ora sveglia premendo il tasto per regolare i minuti ed
il tasto per regolare le ore.
Dopo 15 secondi dall'ultima pressione dei tasti le indicazioni
ADJ e ON TIME sul display si spengono e viene visualizzata l'ora
corrente precedentemente impostata.
B2908B Italiano 4/99 9-07-1999, 09:418

Italiano
Italiano
Italiano
Italiano
Accendere l'apparecchio premendo il tasto ON/OFF, il tasto CH o il
pulsante remoto se installato. Premere il tasto per predisporre la
regolazione della sveglia.Il display visualizza la scritta ADJ.Premere
S
fino a visualizzare l'ora sveglia (i due punti tra le ore ed i minuti non
lampeggiano).
Il display visualizza anche la scritta ON TIME. Premere i
tasti e perregolare ilvolume dellasveglia.
Se nelsistema èpresente
l'amplificatore art. L/N 4486 o l'amplificatore art. L/N4485 connesso
con il morsetto "C" alla radio, questo si accenderà automaticamente,
diffondendo il suono della stazione radio dell'ultimo canale o frequenza
selezionata.
14
Regolazione del
volume della sveglia
P+ -MS
ON/OFF
CH
S

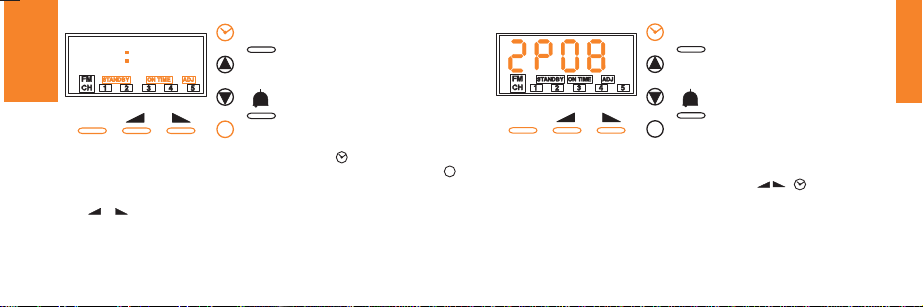

Durante la regolazione del volume il display visualizza la scritta 2P
seguito da un numero da 0÷15 indicante il livello sonoro.
Dopo 15 secondi dall'ultima pressione dei tasti le indicazioni
ADJ, ONTIME e 2P 01÷15 sul display si spengono e viene visualizzata
l'oracorrenteprecedentemente impostata. Spegnerela radio premendo
ON/OFF.
15
Regolazione del
volume della sveglia
P+ -MS
ON/OFF
CH
S
Accendere l'apparecchio premendo il tasto ON/OFF, il tasto CH o il
pulsante remoto se installato. Premere il tasto per predisporre la
regolazione della sveglia.Il display visualizza la scritta ADJ.Premere
S
fino a visualizzare l'ora sveglia (i due punti tra le ore ed i minuti non
lampeggiano).
Il display visualizza anche la scritta ON TIME. Premere i
tasti e perregolare ilvolume dellasveglia.
Se nelsistema èpresente
l'amplificatore art. L/N 4486 o l'amplificatore art. L/N4485 connesso
con il morsetto "C" alla radio, questo si accenderà automaticamente,
diffondendo il suono della stazione radio dell'ultimo canale o frequenza
selezionata.
14
Regolazione del
volume della sveglia
P+ -MS
ON/OFF
CH
S
Durante la regolazione del volume il display visualizza la scritta 2P
seguito da un numero da 0÷15 indicante il livello sonoro.
Dopo 15 secondi dall'ultima pressione dei tasti le indicazioni
ADJ, ONTIME e 2P 01÷15 sul display si spengono e viene visualizzata
l'oracorrenteprecedentemente impostata. Spegnerela radio premendo
ON/OFF.
15
Regolazione del
volume della sveglia
P+ -MS
ON/OFF
CH
S
B2908B Italiano 4/99 9-07-1999, 09:419

Italiano
Italiano
Italiano
Italiano
Per attivare la sveglia premere il tasto .
Il display visualizza l'ora di sveglia impostata e le indicazioni STANDBY
e ON TIME. Dopo un periodo di cinque secondi il display visualizza
l'ora corrente e l'indicazione STANDBY di sveglia attivata.
La radiosveglia all'ora stabilita attiva la radio sintonizzata sul canale o
sull'ultima frequenza utilizzata e il/gli amplificatori art. L/N 4485 se
connessi tramite il morsetto "C".
Per disattivare la sveglia premere il tasto .
L'indicazione STANDBY sul display si spegne.
1716
Attivazione/
disattivazione
della sveglia
P+ -MS
ON/OFF
CH
S
Per spegnere la radio attivata dalla sveglia premere uno qualsiasi
dei tasti. Lo spegnimento della radio disattiva automaticamente
l'amplificatore L/N 4485 se connesso tramite il morsetto "C".
In assenza di spegnimento manuale la radio e l'amplificatore
rimangono in funzione per un periodo di un'ora.
Tacitazione
della sveglia
P+ -MS
ON/OFF
CH
S
Per attivare la sveglia premere il tasto .
Il display visualizza l'ora di sveglia impostata e le indicazioni STANDBY
e ON TIME. Dopo un periodo di cinque secondi il display visualizza
l'ora corrente e l'indicazione STANDBY di sveglia attivata.
La radiosveglia all'ora stabilita attiva la radio sintonizzata sul canale o
sull'ultima frequenza utilizzata e il/gli amplificatori art. L/N 4485 se
connessi tramite il morsetto "C".
Per disattivare la sveglia premere il tasto .
L'indicazione STANDBY sul display si spegne.
1716
Attivazione/
disattivazione
della sveglia
P+ -MS
ON/OFF
CH
S
Per spegnere la radio attivata dalla sveglia premere uno qualsiasi
dei tasti. Lo spegnimento della radio disattiva automaticamente
l'amplificatore L/N 4485 se connesso tramite il morsetto "C".
In assenza di spegnimento manuale la radio e l'amplificatore
rimangono in funzione per un periodo di un'ora.
Tacitazione
della sveglia
P+ -MS
ON/OFF
CH
S
B2908B Italiano 4/99 9-07-1999, 09:4110
