Burg Wächter BWML-2712H User manual

Version 1.01cko/1220/dt-engl/A5
BEDIENUNGSANLEITUNG / USER MANUAL
Deutsch / English
6in1 Full HD Monitor
AHD/CVI/TVI/Analog (CVBS), VGA, HDMI
Modell / Model:
510104 / BWML-2712H

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch und halten
Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine Gewährleistung oder
Serviceleistung in Anspruch nehmen möchten, wenden Sie sich bitte an Ihren Fachhändler oder rufen
Sie uns an.
Weitere Informationen zu unseren Service-Leistungen finden Sie auf unserer Webseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung
der SANTEC BW AG. Der Nachdruck –auch auszugsweise –ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen-
und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen
Inhaber.
© Copyright: SANTEC BW AG
Wormgermühle
58540 Meinerzhagen
Germany
www.santec-video.com
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new system for the first
time. Please follow all instructions and observe the warnings contained in this manual.
Please contact your local dealer or us if you have any questions or if you wish to claim for a service or
warranty.
You will find further information on our website:
www.santec-video.com
Imprint:
All rights reserved. This publication may not be reproduced, stored in a retrieval system or transmitted,
in any form or by any means (electronic, mechanical, photocopying, recording or otherwise), without
the written prior permission of SANTEC BW AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in
this publication are trademarks, registered trademarks or brands of the respective company.
© Copyright: SANTEC BW AG
Wormgermühle
58540 Meinerzhagen
Germany
www.santec-video.com

Bedienungsanleitung / User Manual
_________________________________________________________________________________
3
Inhaltsverzeichnis
DEUTSCH ............................................................................................................................................ 4
1. Über dieses Handbuch...............................................................................................................4
2. Allgemeine Vorsichtsmaßnahmen..............................................................................................5
3. Allgemeine Sicherheitshinweise.................................................................................................6
4. Anschlüsse und Bedientasten ....................................................................................................7
4.1 Anschlüsse .............................................................................................................................7
4.2 Bedientasten...........................................................................................................................7
4.3 Signalquelle auswählen ..........................................................................................................8
5. Monitor OSD Menü ....................................................................................................................9
5.1 Anzeige 1/2.............................................................................................................................9

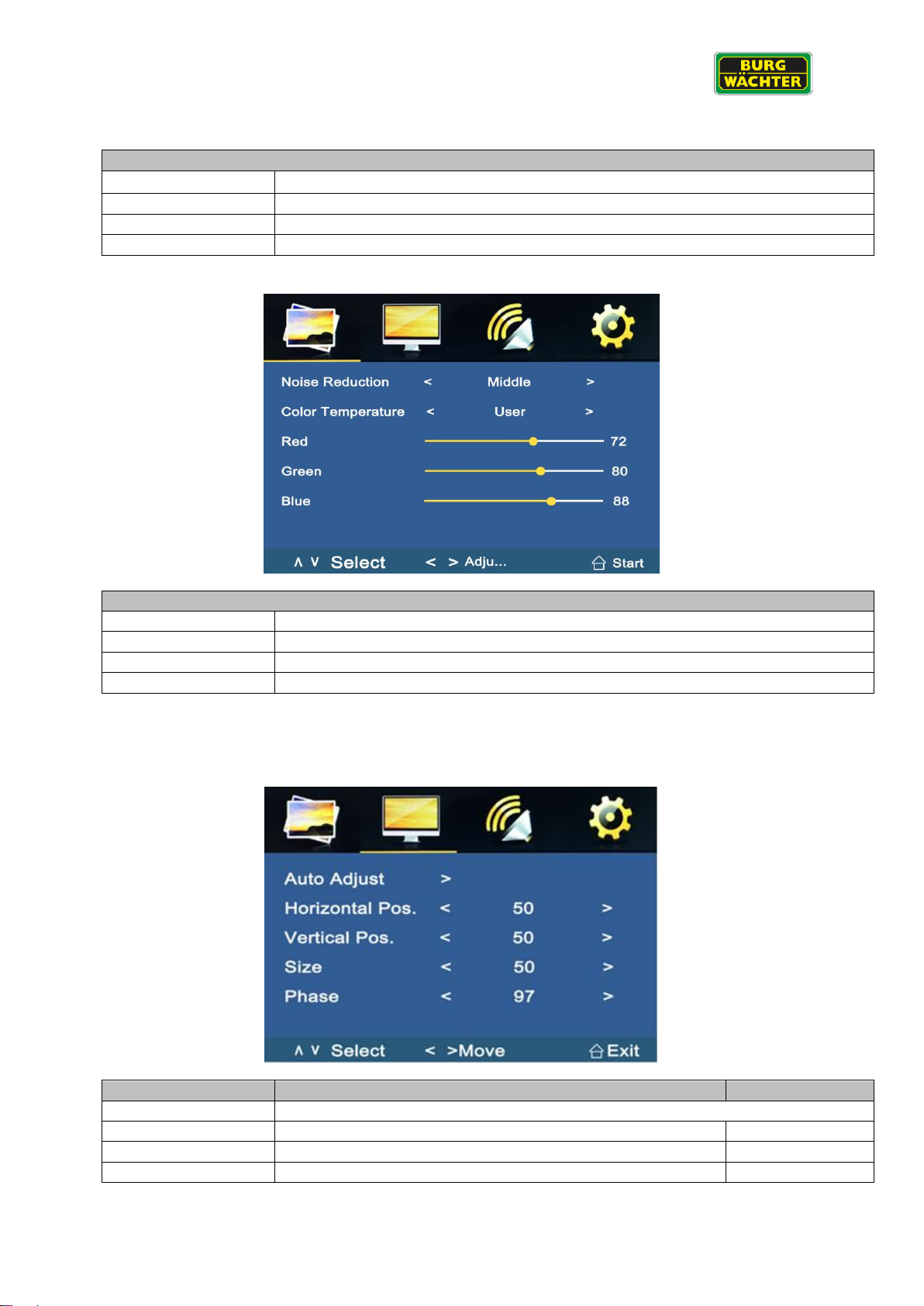

5.2 Anzeige 2/2...........................................................................................................................10

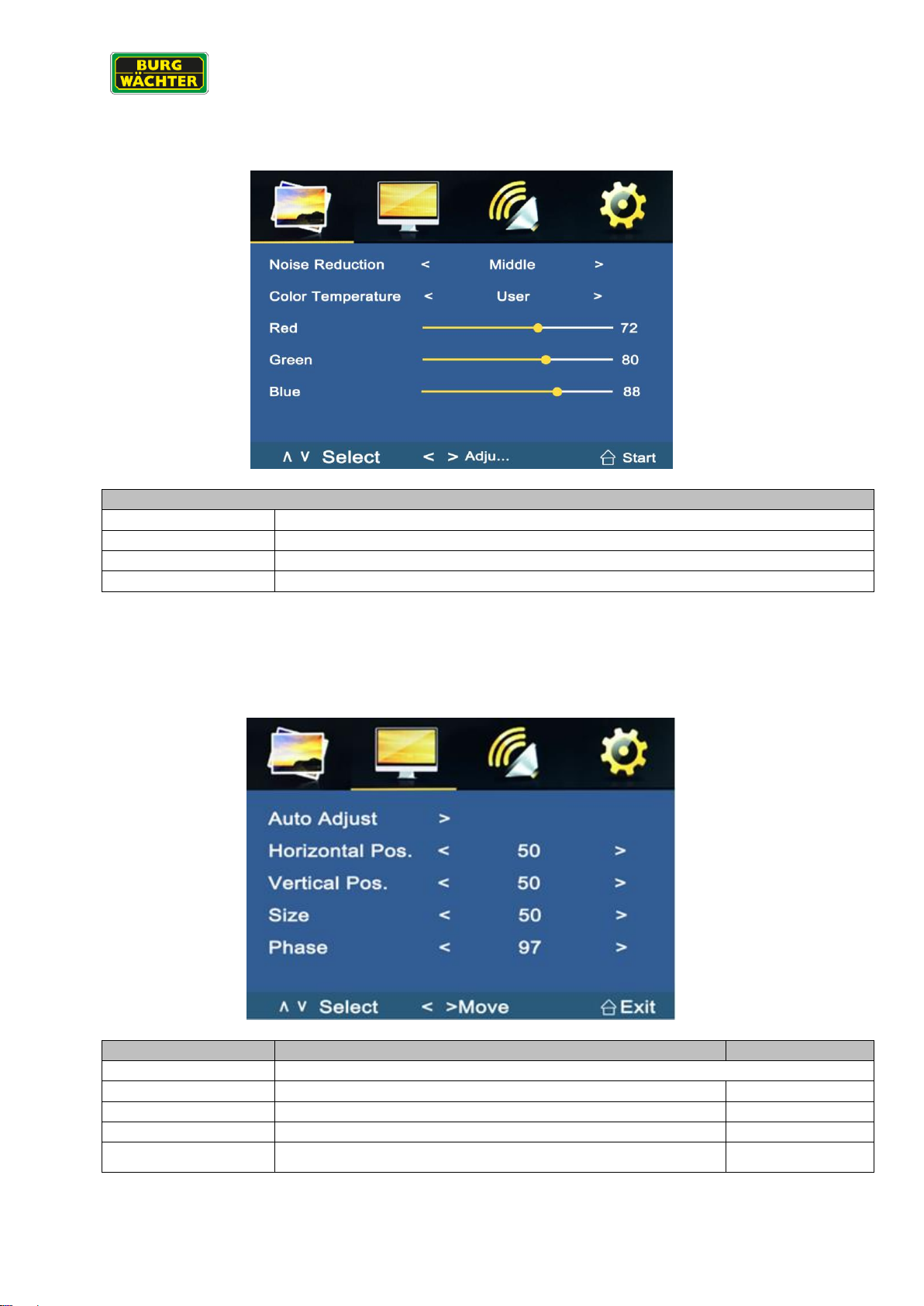

5.3 PC (nur im VGA Betrieb).......................................................................................................10

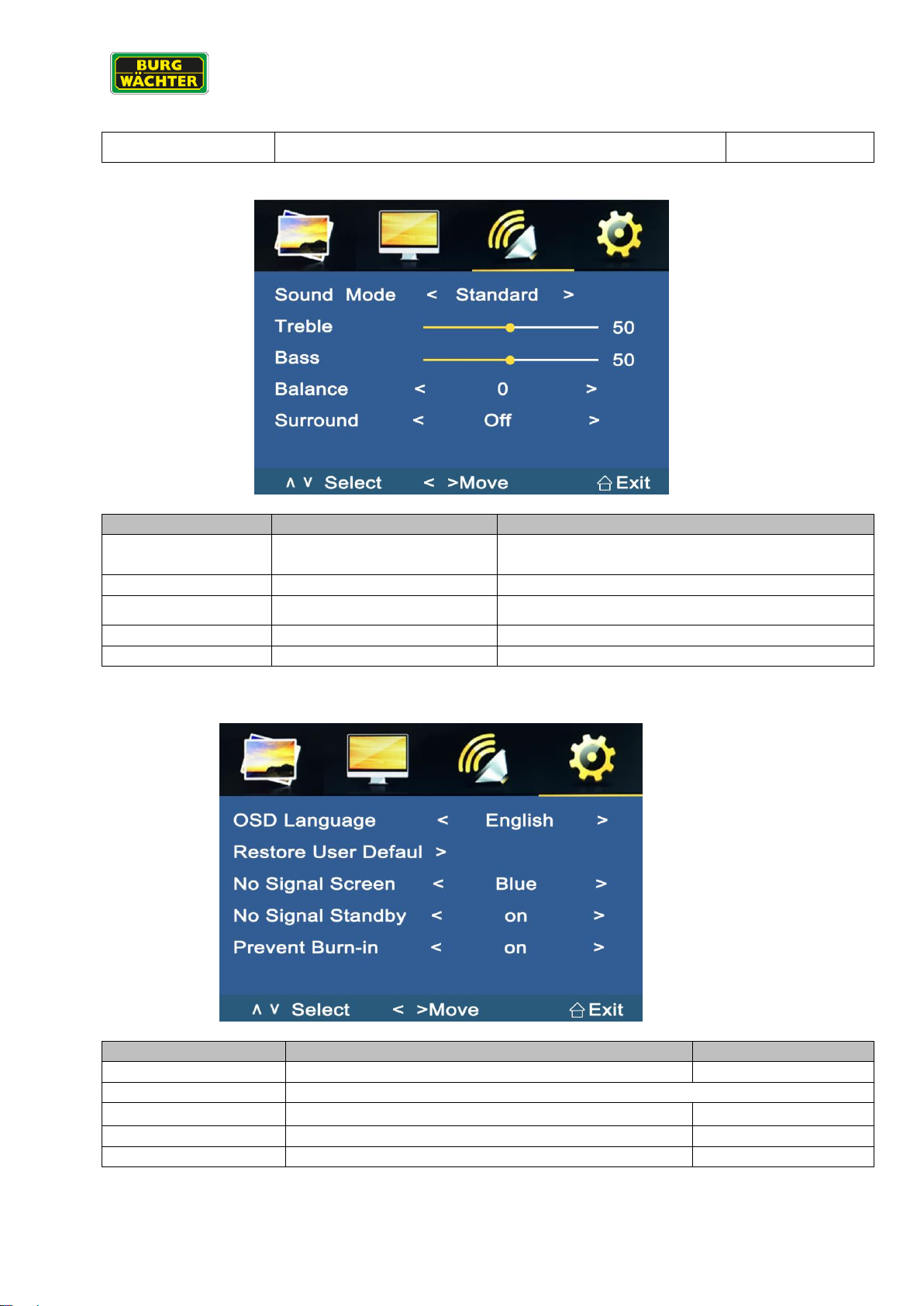

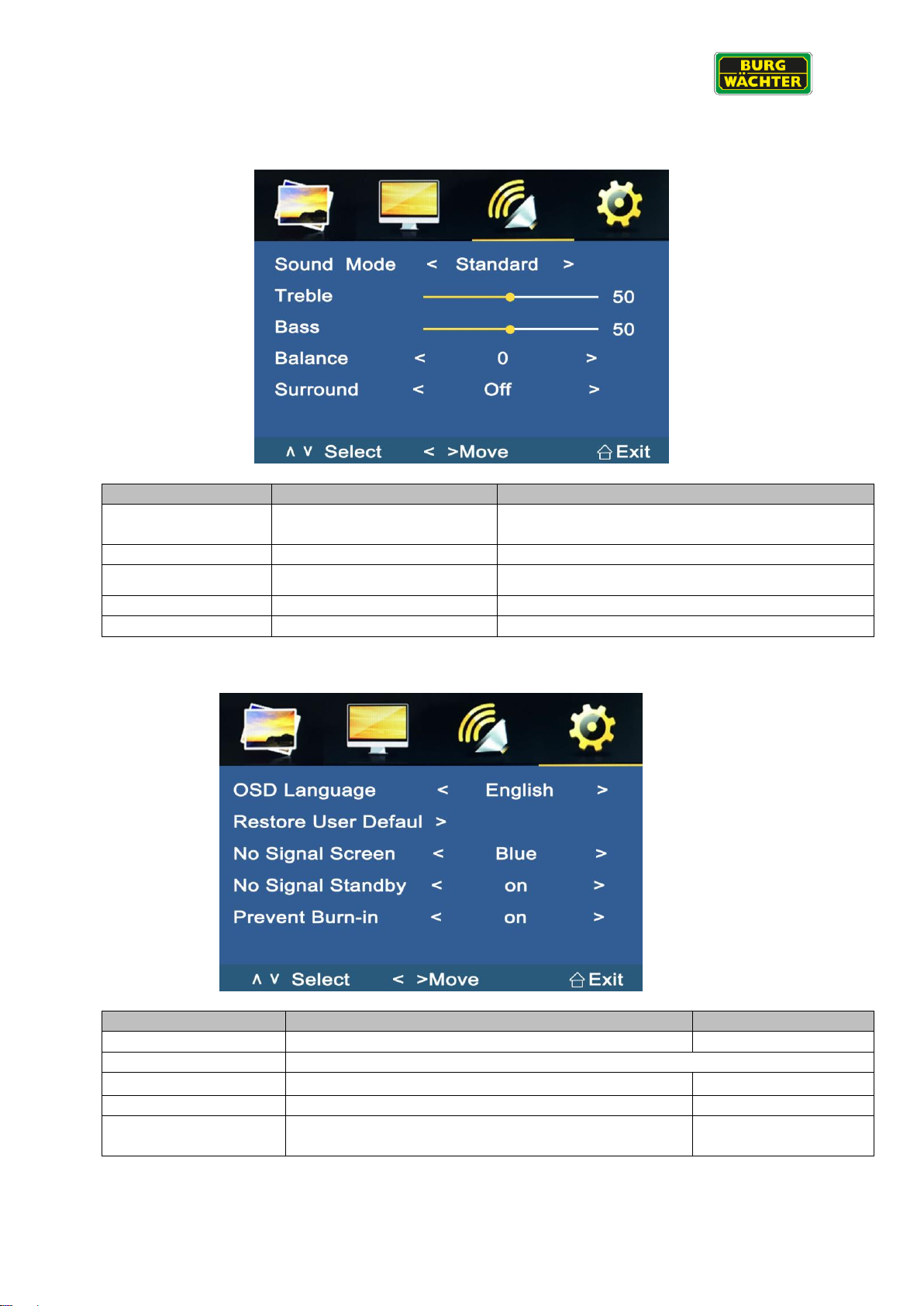

5.4 Sound...................................................................................................................................11
5.5 Setup - Spracheinstellungen.................................................................................................11

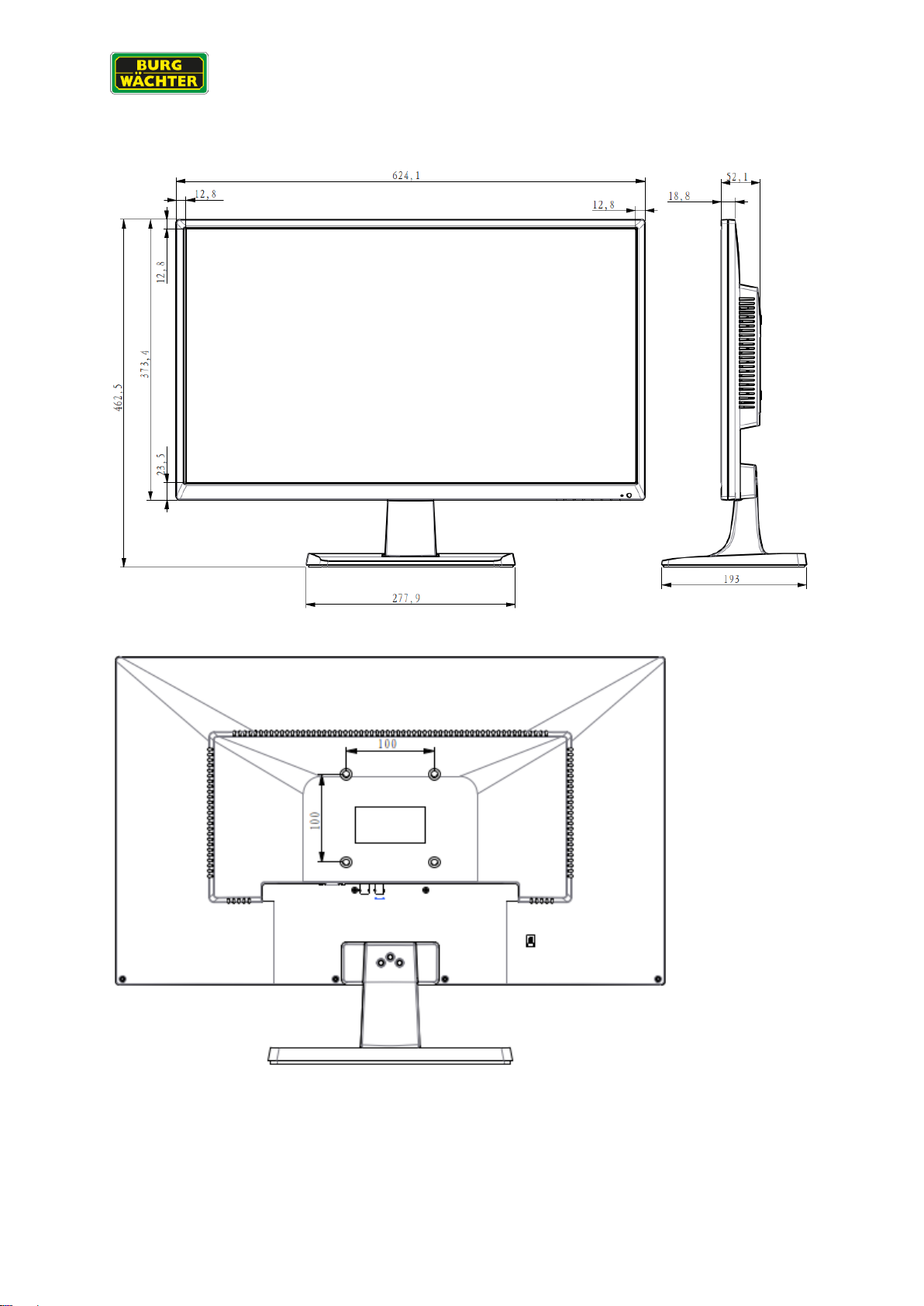

6. Technische Zeichnung .............................................................................................................12
7. Entfernen des Standfußes........................................................................................................13
8. Technische Daten ....................................................................................................................13
ENGLISH............................................................................................................................................ 14
1. About this user manual.............................................................................................................14
2. Safety precautions ...................................................................................................................15
3. Safety instructions....................................................................................................................16
4. Interfaces and control buttons..................................................................................................17
4.1 Interfaces..............................................................................................................................17
4.2 Control buttons .....................................................................................................................17
4.3 Select Input Source ..............................................................................................................18
5. Monitor adjustments using the OSD menu...............................................................................18
5.1 PICTURE 1/2........................................................................................................................18
5.2 PICTURE 2/2........................................................................................................................19
5.3 PC (only on VGA input interface)..........................................................................................19
5.4 SOUND.................................................................................................................................20
5.5 SETTING..............................................................................................................................20
6. Technical drawing ....................................................................................................................21
7. Removing the monitor stand.....................................................................................................22
8. Technical specifications ...........................................................................................................23

Bedienungsanleitung / User Manual
_________________________________________________________________________________
- 4 -
DEUTSCH
1. Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung des Monitors.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine
Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen
zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie das Gerät in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch.
Bewahren Sie diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle
Komponenten des Monitors mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen
Sie das Gerät nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht,
einen defekten Monitor selbst zu reparieren, sondern lassen Sie die Reparaturen
ausschließlich von qualifiziertem Fachpersonal ausführen!
Bei unsachgemäßer Handhabung des Monitors entfällt jeglicher Garantieanspruch.
Lieferumfang
1x Monitor
1x Netzkabel
1x Fernbedienung
1x Handbuch

Bedienungsanleitung / User Manual
_________________________________________________________________________________
5
2. Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr: Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen
Sie niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen
elektrischen Schlag erleiden.
Achtung: Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs- und
Wartungsanweisungen hin.
CE-Richtlinien
Dieses Gerät entspricht den CE-Richtlinien.
Wenn Sie eine EG-Konformitätserklärung für dieses Gerät benötigen, schicken Sie bitte eine
Anfrage an: [e-mail]
Vorsicht:
Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Wichtig: Rechtlicher Hinweis
Die Erfassung, Aufnahme und Speicherung von Videoüberwachungsdaten
(Bild, Ton) unterliegt in Deutschland strengen Richtlinien. Bitte beachten Sie
die geltenden datenschutzrechtlichen Bestimmungen, die im
Bundesdatenschutzgesetz bzw. im Landesschutzgesetz festgeschrieben sind.
Für andere Länder gelten die entsprechenden nationalen
Datenschutzgesetze.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
VORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.

Bedienungsanleitung / User Manual
_________________________________________________________________________________
- 6 -
3. Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung
getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf
nicht ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen
wurden. Diese können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls
Verletzungen und einen elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben
des Herstellers installiert werden.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät
vor Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden.
Sorgen Sie dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht
sicher sind, ob die am Installationsort vorhandene Stromversorgung verwendet werden
kann, fragen Sie Ihren Händler.
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät
aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst
Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich
gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten
ausschließlich qualifizierten Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden
oder solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile
können zu Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien
Betrieb überprüft werden.
Die Installation des Geräts darf nur von qualifiziertem Fachpersonal ausgeführt werden
und muss den örtlichen Spezifikationen und Vorschriften entsprechen.
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden
gesetzlichen Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende
ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte
entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.

Bedienungsanleitung / User Manual
_________________________________________________________________________________
7

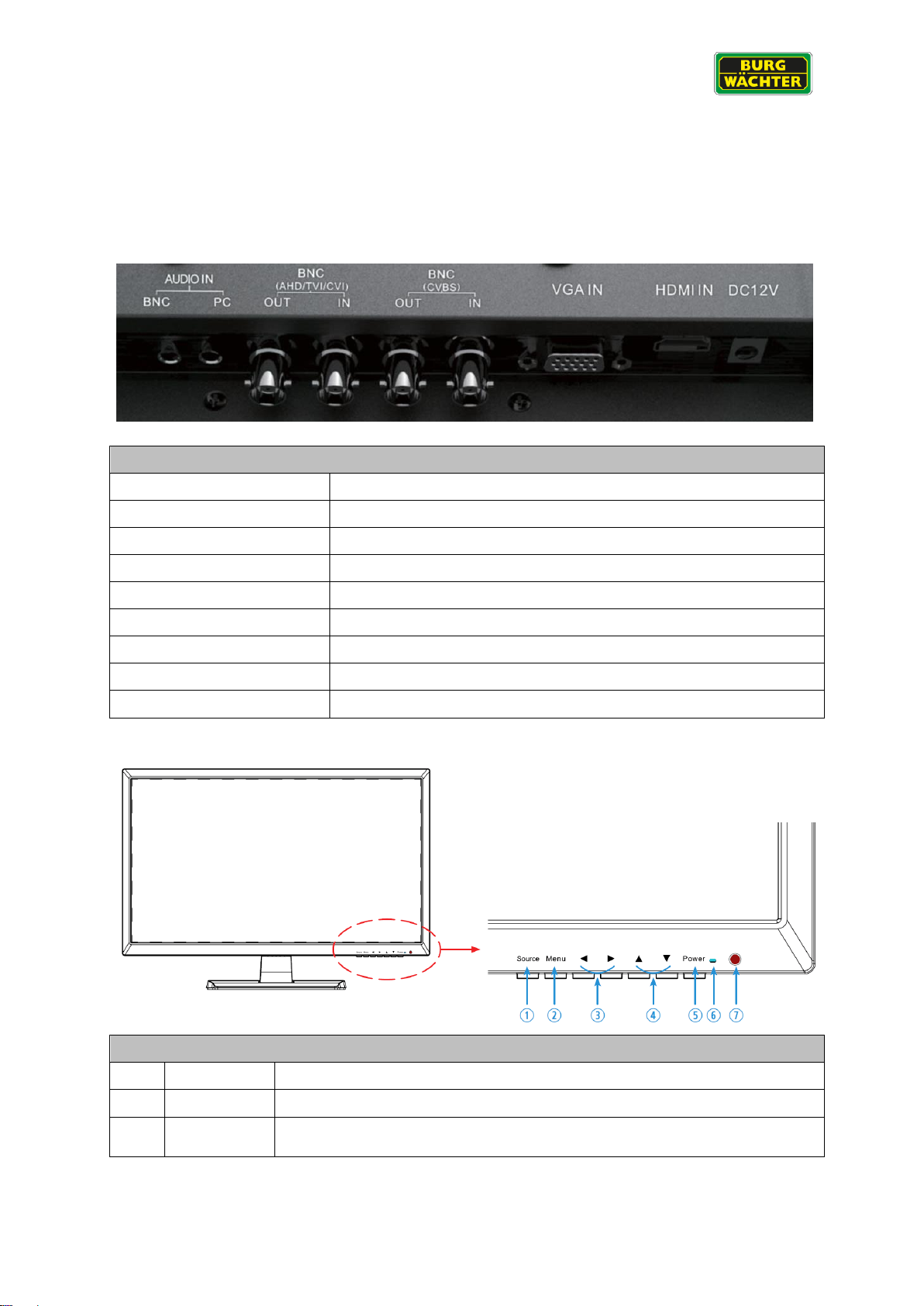

4. Anschlüsse und Bedientasten
4.1 Anschlüsse
Auf der Monitorrückseite finden Sie folgendeAnschlüsse:
Anschluss Beschreibung
DC12V
Strom-Anschluss des Monitors DC12V
HDMI IN
HDMI Eingang
VGA IN
VGA Eingang
BNC (CVBS) IN
BNC CVBS (Analog) Eingang
BNC (CVBS) Out
BNC CVBS (Analog) Ausgang (Loop)
BNC (AHD/TVI/CVI) IN
BNC AHD/TVI/CVI Eingang
BNC (AHD/TVI/CVI) Out
BNC AHD/TVI/CVI Ausgang (Loop)
AUDIO IN BNC
Audio in für BNC Anschlüsse
AUDIO IN PC
Audio in für PC Eingänge (HDMI, VGA)
4.2 Bedientasten
Beschreibung der Bedientasten
1
Source
Auswahl der Signalquelle (Interface)
2
Menu
Menü öffnen, Übernehmen der akt. Einstellung, OSD verlassen
3
◄(VOL) ►
Standard: Anpassen der Lautstärke
Menü: Auswahl des Untermenüs oder der markierten Funktion

Bedienungsanleitung / User Manual
_________________________________________________________________________________
- 8 -
4
▲ ▼
Navigation im Menü (rauf / runter)
5
Power
Monitor an oder Standby
6
LED
Grün: Monitor an, Rot: Monitor aus
7
IR Receiver
Infrarot Empfänger der Fernbedienung (nicht verdecken)

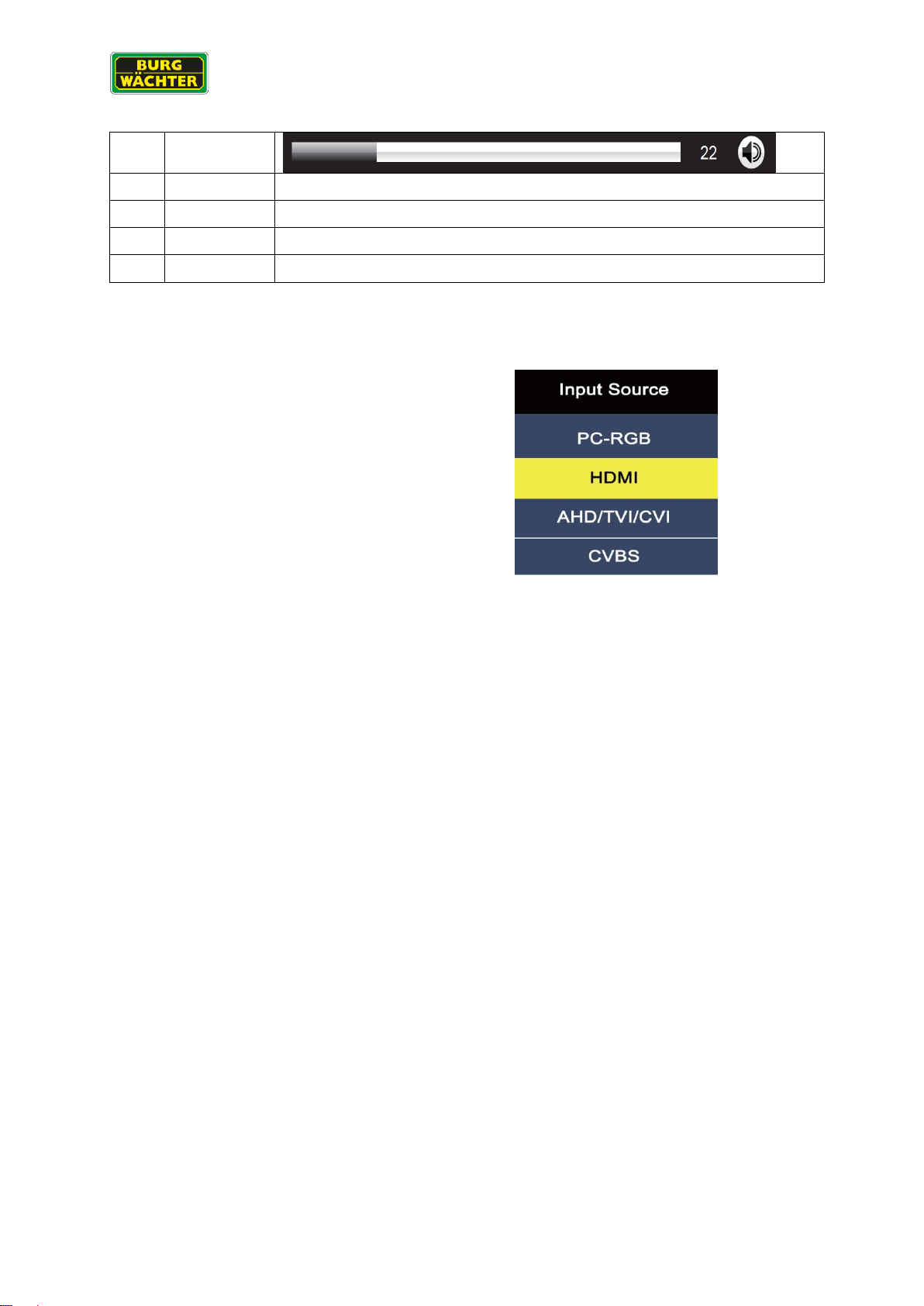

4.3 Signalquelle auswählen
Betätigen Sie die 'SOURCE'-Taste am Monitor oder die 'INPUT' Taste der Fernbedienung.
In der Anzeige wird das Auswahl Interface angezeigt:
Monitor Tasten
Betätigen Sie die ▲/ ▼Tasten um im Menü zu navigieren. Mit ►bestätigen Sie die Auswahl.
Fernbedienung
Betätigen Sie die ▲/ ▼Tasten um im Menü zu navigieren und bestätigen Sie die Auswahl mit
'INPUT' / ►.

Bedienungsanleitung / User Manual
_________________________________________________________________________________
9

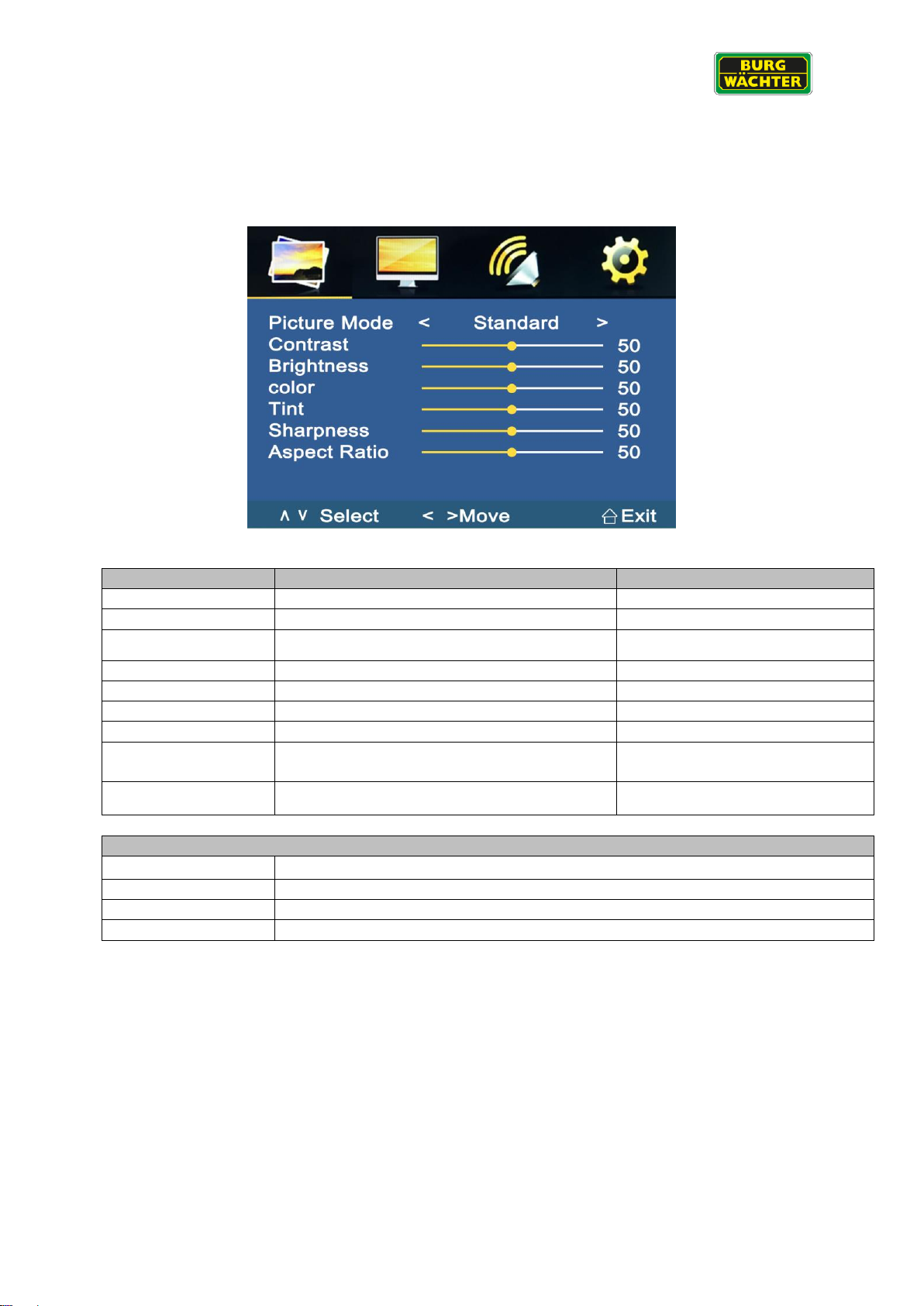

5. Monitor OSD Menü
5.1 Anzeige 1/2
Option
Funktion
Werte
Picture Mode
Anpassen der Profil-Bildeinstellungen
Siehe unten
Contrast
Kontrast anpassen
0 ~100
Brightness
Helligkeit anpassen
0 ~100
Color
Farbsättigung anpassen
0 ~100
Tint
Farbanpassung
0 ~100
Sharpness
Schärfe anpassen
0 ~100
Aspect Ratio
Video Format anpassen
16:9, 4:3
Noise Reduction
Rauschreduktion anpassen
LOW/MIDDLE /HIGH
/DEFAULT / OFF
Color Temperature
Farbtemperatur anpassen
Siehe unten
Picture Mode
Standard
Werkseinstellung
Soft
Reduzierte Sättigung und Kontrast
User
Benutzerdefinierte Einstellung von Helligkeit, Kontrast, Sättigung,..
Vivid
Hoher Kontrast und hohe Sättigung

Bedienungsanleitung / User Manual
_________________________________________________________________________________
- 10 -
5.2 Anzeige 2/2
Farbtemperatur / Color Temperature
Medium
Standard Einstellung
Warm
Warme Farben
User1)
Benutzerdefinierte Farbeinstellung
Cool
Kalte Farben
1) Benutzer definiert die Helligkeit der Basisfarben Rot, Grün und Blau entsprechend
seinen wünschen.
5.3 PC (nur im VGA Betrieb)
Option
Funktion
Wertebereiche
Auto Adjust
Automatische Bildanpassung
Horizontal Pos.
Horizontale Ausrichtung
0 ~100
Vertical Pos.
Vertikale Ausrichtung
0 ~100
Size
Größen Anpassung
0 ~100
Phase
Anpassung an Videosignal
0 ~100
