Burg Wächter SML-3222Q User manual

1
Version 1.2cko/0818/dt-engl/A5
BEDIENUNGSANLEITUNG / USER MANUAL
Deutsch / English
UHD 32“/43”/55” LCD Monitor
4x HDMI / 1x DP SplitScreen
Modell / Model:
510201 / SML-3222Q
510202 / SML-4322Q
510203 / SML-5522Q
All manuals and user guides at all-guides.com
all-guides.com

- 2 -
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch und halten
Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine Gewährleistung oder
Serviceleistung in Anspruch nehmen möchten, wenden Sie sich bitte an Ihren Fachhändler oder rufen
Sie uns an.
Weitere Informationen zu unseren Service-Leistungen finden Sie auf unserer Webseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung
der SANTEC BW AG. Der Nachdruck –auch auszugsweise –ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen-
und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen
Inhaber.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new system for the first
time. Please follow all instructions and observe the warnings contained in this manual.
Please contact your local dealer or us if you have any questions or if you wish to claim for a service or
warranty.
You will find further information on our website:
www.santec-video.com
Imprint:
All rights reserved. This publication may not be reproduced, stored in a retrieval system or transmitted,
in any form or by any means (electronic, mechanical, photocopying, recording or otherwise), without
the written prior permission of SANTEC BW AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in
this publication are trademarks, registered trademarks or brands of the respective company.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com
All manuals and user guides at all-guides.com

- 3 -

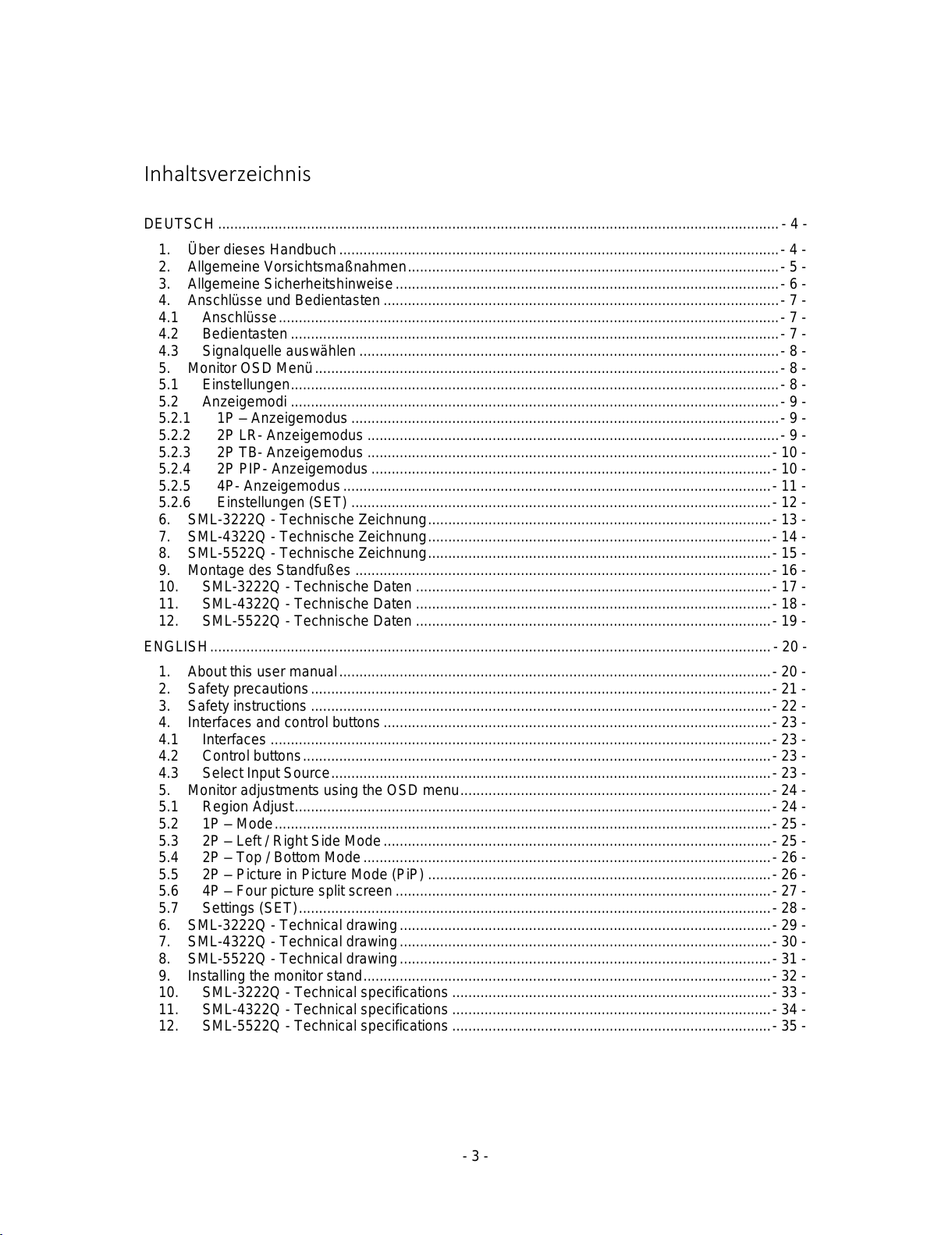

Inhaltsverzeichnis
DEUTSCH ...........................................................................................................................................- 4 -
1. Über dieses Handbuch.............................................................................................................- 4 -
2. Allgemeine Vorsichtsmaßnahmen............................................................................................- 5 -
3. Allgemeine Sicherheitshinweise...............................................................................................- 6 -
4. Anschlüsse und Bedientasten ..................................................................................................- 7 -
4.1 Anschlüsse............................................................................................................................- 7 -
4.2 Bedientasten .........................................................................................................................- 7 -
4.3 Signalquelle auswählen ........................................................................................................- 8 -
5. Monitor OSD Menü...................................................................................................................- 8 -
5.1 Einstellungen.........................................................................................................................- 8 -
5.2 Anzeigemodi .........................................................................................................................- 9 -
5.2.1 1P –Anzeigemodus ..........................................................................................................- 9 -
5.2.2 2P LR- Anzeigemodus ......................................................................................................- 9 -

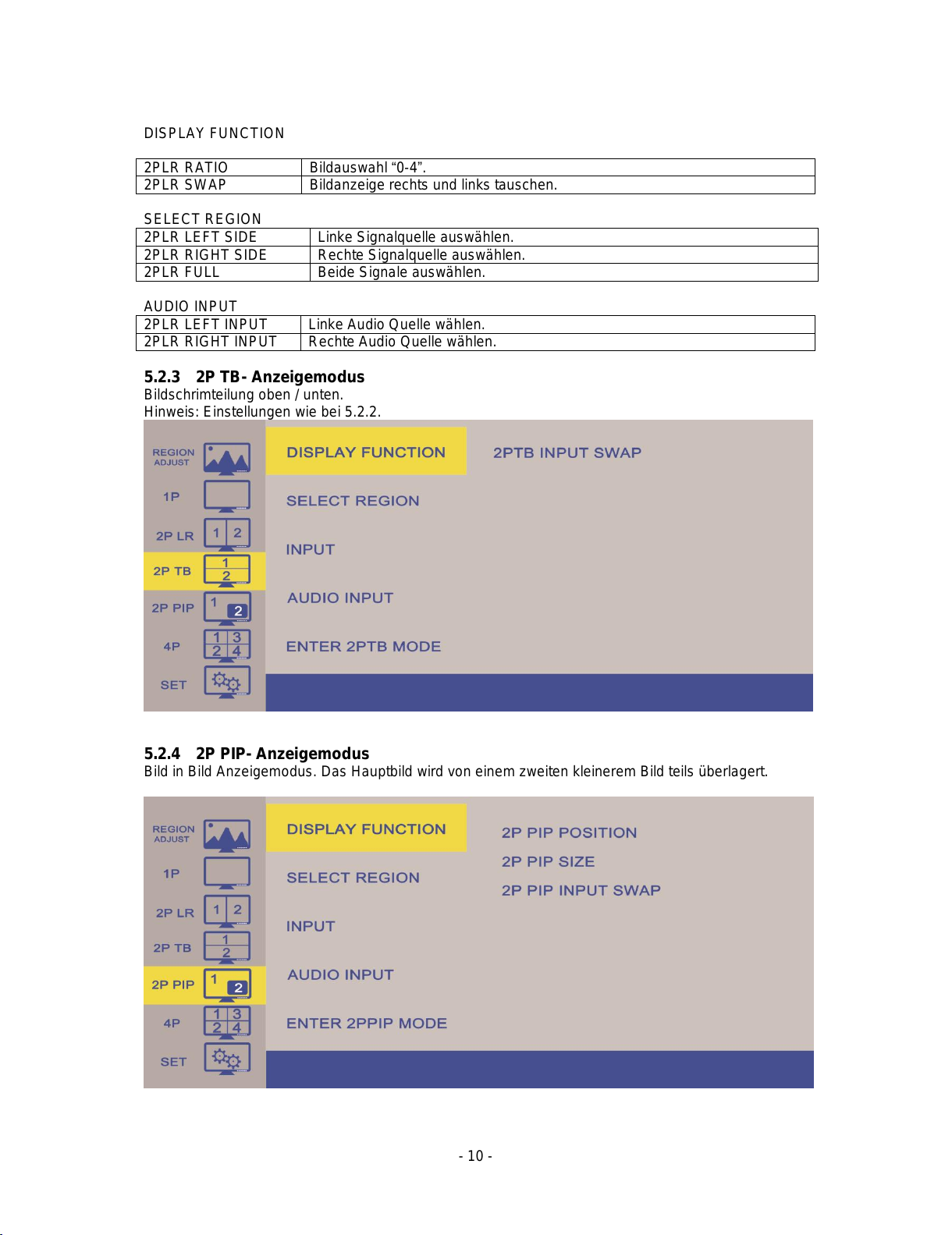

5.2.3 2P TB- Anzeigemodus ....................................................................................................- 10 -
5.2.4 2P PIP- Anzeigemodus ...................................................................................................- 10 -

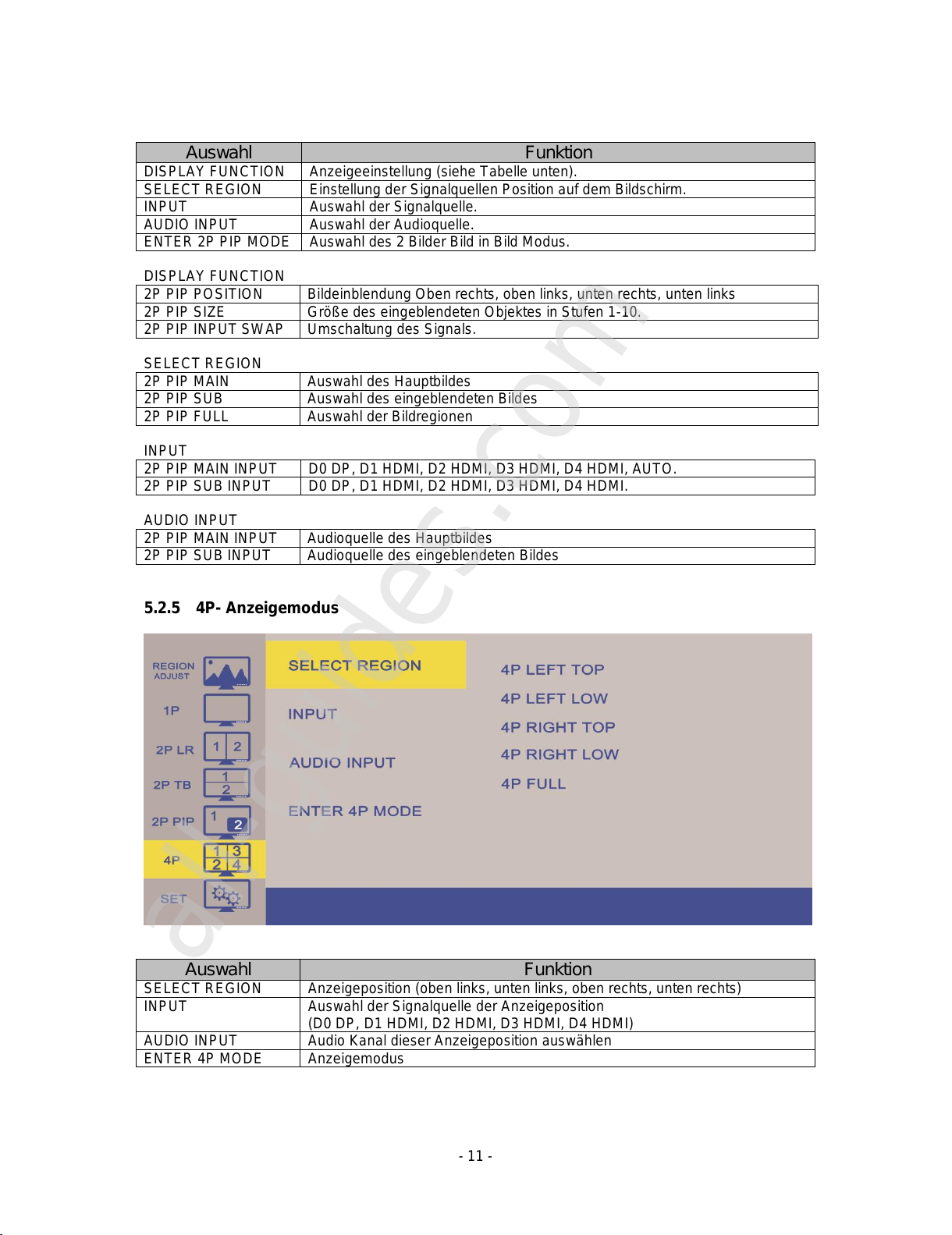

5.2.5 4P- Anzeigemodus..........................................................................................................- 11 -

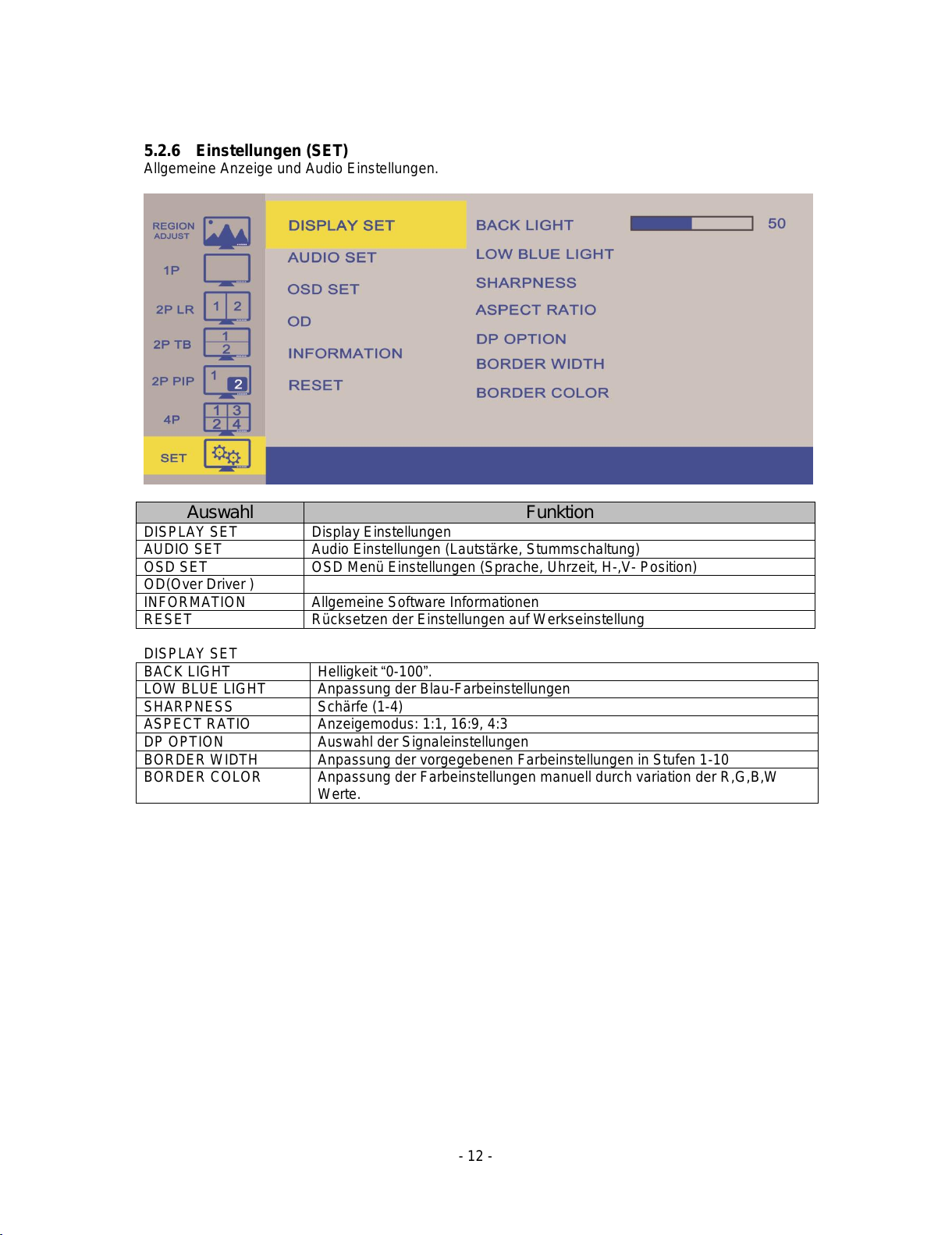

5.2.6 Einstellungen (SET) ........................................................................................................- 12 -
6. SML-3222Q - Technische Zeichnung.....................................................................................- 13 -
7. SML-4322Q - Technische Zeichnung.....................................................................................- 14 -
8. SML-5522Q - Technische Zeichnung.....................................................................................- 15 -

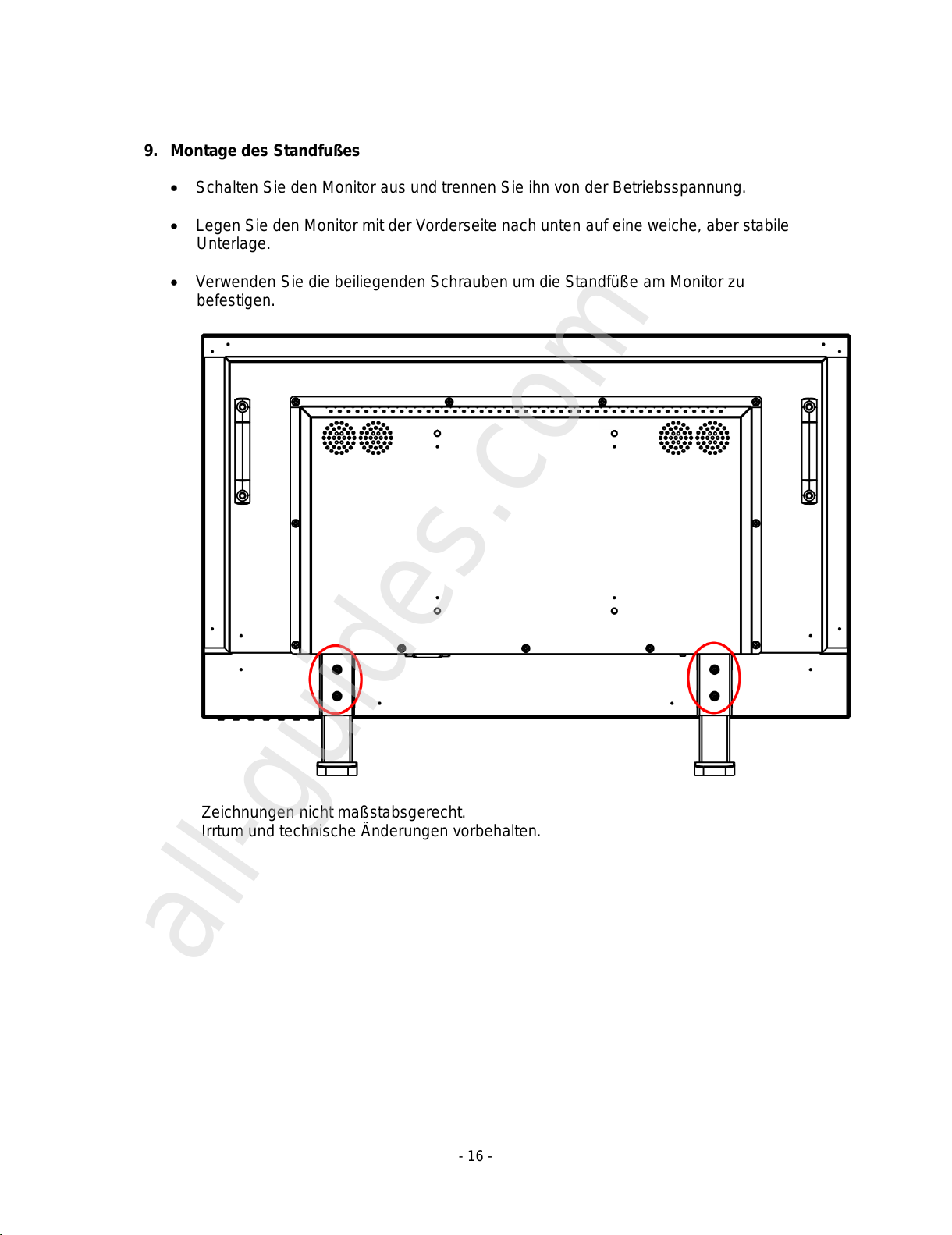

9. Montage des Standfußes .......................................................................................................- 16 -
10. SML-3222Q - Technische Daten ........................................................................................- 17 -
11. SML-4322Q - Technische Daten ........................................................................................- 18 -

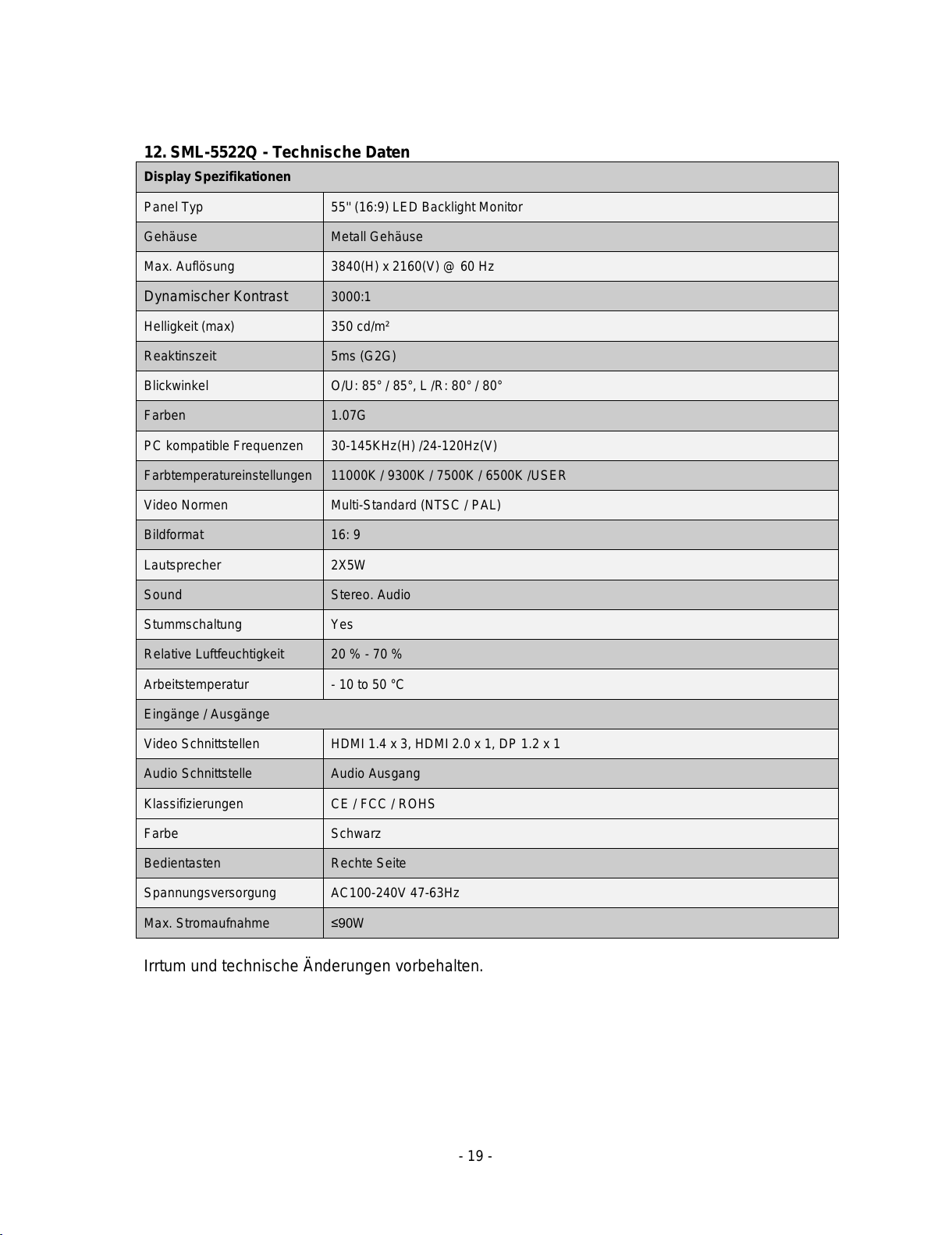

12. SML-5522Q - Technische Daten ........................................................................................- 19 -
ENGLISH...........................................................................................................................................- 20 -
1. About this user manual...........................................................................................................- 20 -
2. Safety precautions..................................................................................................................- 21 -
3. Safety instructions ..................................................................................................................- 22 -
4. Interfaces and control buttons ................................................................................................- 23 -
4.1 Interfaces ............................................................................................................................- 23 -
4.2 Control buttons....................................................................................................................- 23 -
4.3 Select Input Source.............................................................................................................- 23 -
5. Monitor adjustments using the OSD menu.............................................................................- 24 -
5.1 Region Adjust......................................................................................................................- 24 -
5.2 1P –Mode...........................................................................................................................- 25 -
5.3 2P –Left / Right Side Mode................................................................................................- 25 -
5.4 2P –Top / Bottom Mode.....................................................................................................- 26 -
5.5 2P –Picture in Picture Mode (PiP) .....................................................................................- 26 -
5.6 4P –Four picture split screen .............................................................................................- 27 -
5.7 Settings (SET).....................................................................................................................- 28 -
6. SML-3222Q - Technical drawing............................................................................................- 29 -
7. SML-4322Q - Technical drawing............................................................................................- 30 -
8. SML-5522Q - Technical drawing............................................................................................- 31 -
9. Installing the monitor stand.....................................................................................................- 32 -
10. SML-3222Q - Technical specifications ...............................................................................- 33 -
11. SML-4322Q - Technical specifications ...............................................................................- 34 -
12. SML-5522Q - Technical specifications ...............................................................................- 35 -
All manuals and user guides at all-guides.com

- 4 -

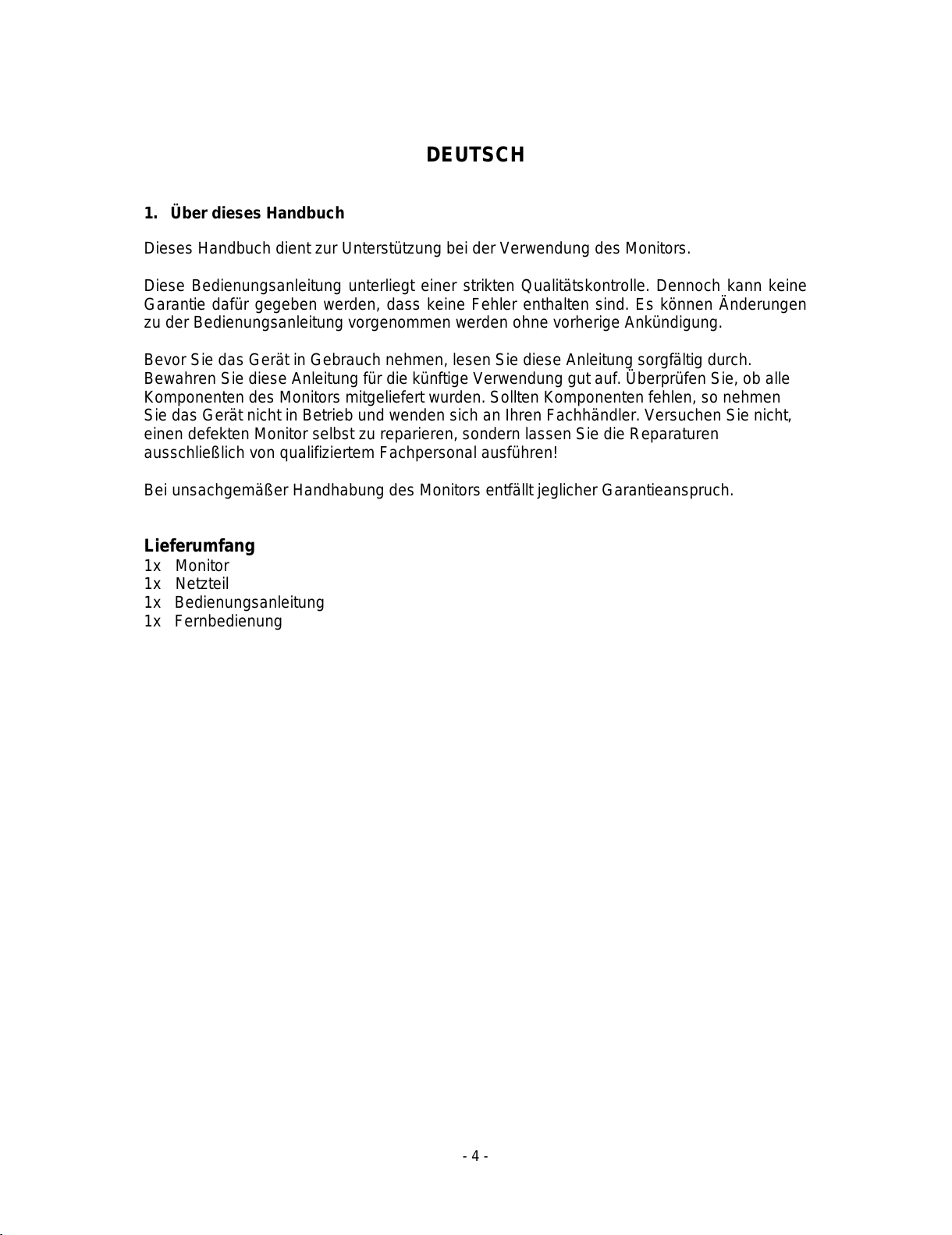

DEUTSCH
1. Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung des Monitors.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine
Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen
zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie das Gerät in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch.
Bewahren Sie diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle
Komponenten des Monitors mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen
Sie das Gerät nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht,
einen defekten Monitor selbst zu reparieren, sondern lassen Sie die Reparaturen
ausschließlich von qualifiziertem Fachpersonal ausführen!
Bei unsachgemäßer Handhabung des Monitors entfällt jeglicher Garantieanspruch.
Lieferumfang
1x Monitor
1x Netzteil
1x Bedienungsanleitung
1x Fernbedienung
All manuals and user guides at all-guides.com

- 5 -
2. Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr: Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen
Sie niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen
elektrischen Schlag erleiden.
Achtung: Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs- und
Wartungsanweisungen hin.
CE-Richtlinien
Dieses Gerät entspricht den CE-Richtlinien.
Wenn Sie eine EG-Konformitätserklärung für dieses Gerät benötigen, schicken Sie bitte eine
Anfrage an: [e-mail]
Vorsicht:
Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Wichtig: Rechtlicher Hinweis
Die Erfassung,Aufnahme und Speicherung von Videoüberwachungsdaten
(Bild, Ton) unterliegt in Deutschland strengen Richtlinien. Bitte beachten Sie
die geltenden datenschutzrechtlichen Bestimmungen, die im
Bundesdatenschutzgesetz bzw. im Landesschutzgesetz festgeschrieben sind.
Für andere Länder gelten die entsprechenden nationalen
Datenschutzgesetze.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
VORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.
All manuals and user guides at all-guides.com

- 6 -
3. Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung
getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf
nicht ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen
wurden. Diese können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls
Verletzungen und einen elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben
des Herstellers installiert werden.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät
vor Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden.
Sorgen Sie dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht
sicher sind, ob die am Installationsort vorhandene Stromversorgung verwendet werden
kann, fragen Sie Ihren Händler.
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät
aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst
Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich
gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten
ausschließlich qualifizierten Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden
oder solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile
können zu Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien
Betrieb überprüft werden.
Die Installation des Geräts darf nur von qualifiziertem Fachpersonal ausgeführt werden
und muss den örtlichen Spezifikationen und Vorschriften entsprechen.
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden
gesetzlichen Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende
ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte
entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.
All manuals and user guides at all-guides.com
all-guides.com

- 7 -
4. Anschlüsse und Bedientasten
4.1 Anschlüsse
Auf der Monitorrückseite finden Sie folgende Anschlüsse:
Anschluss Beschreibung
AC IN
Strom-Anschluss des Monitors für Kaltgerätenetzstecker
HDMIx
x: (1..4) HDMI Eingang
DP IN
Display Port Eingang
Audio
Audio Eingang
4.2 Bedientasten
1. “Source” Um zwischen den verschiedenen Signalquellen umzuschalten.
2. “Menu” Öffnet / Schließt das OSD Menü
3. “◀” Öffnet die Lautstärkeeinstellung bzw. dient der Navigation im OSD nach links.
4. “▶”Öffnet die Helligkeitseinstellung bzw. dient der Navigation im OSD nach rechts.
5. “ ” Navigation im OSD Menü nach oben.
6. “ ” Navigation im OSD Menü nach unten.
7. “Power” An/Aus Schalter des Gerätes
All manuals and user guides at all-guides.com

- 8 -
4.3 Signalquelle auswählen
Betätigen Sie die 'SOURCE'-Taste am Monitor oder die 'INPUT' Taste der Fernbedienung.
In der Anzeige wird das Auswahl Interface angezeigt:
Monitor Tasten
Betätigen Sie die ▲/ ▼Tasten um im Menü zu navigieren. Mit ►bestätigen Sie die Auswahl.
Fernbedienung
Betätigen Sie die ▲/ ▼Tasten um im Menü zu navigieren und bestätigen Sie die Auswahl mit
'INPUT' / ►.
5. Monitor OSD Menü
5.1 Einstellungen
Auswahl
Funktion
Wertebereich
CONTRAST
Anpassung des Kontrasts
0 ~100
ULTRA VIVID
Anpassung der Schärfe in Abhängigkeit der
des Umgebungslichts
Aus, L (gering), M(mittel), H
(Hoch)
GAMMA
Gamma Einstellung
Aus, 1.8, 2.0, 2.2, 2.4
TEMPERATURE
Farbtemperatur Anpassung
11000, 9300, 7500, 6500, Ben.
COLOR EFFECT
Anpassung der Farbwiedergabe
Standard, Games, Movies,
Bilder, FPS1
SATURATION
Sättigungseinstellungen der Farben
0 ~100
HUE
(Nur bei NTSC) Farbton Anpassung
CURRENT MODE
Anzeigemodus
Standard 1 Bild
All manuals and user guides at all-guides.com

- 9 -
5.2 Anzeigemodi
Dieser Monitor unterstütz Bild-in-Bild Einblendungen und Split-Screen Darstellungen. Sie können so
mehrere HDMI Eingänge gleichzeitig darstellen.
5.2.1 1P –Anzeigemodus
Wählen Sie mit den Navigationspfeilen aus welchen Eingang Sie anzeigen möchten.
Auswahl
Funktion
Wert
INPUT
Signalquelle für Vollbildanzeige auswählen
D0 DP, D1 HDMI, D2 HDMI,
D3 HDMI, D4 HDMI
AUDIO INPUT
Audio Signalquelle auswählen
D0 DP, D1 HDMI, D2 HDMI,
D3 HDMI, D4 HDMI, Audio
5.2.2 2P LR- Anzeigemodus
Bildschirmteilung Rechts / Links
Wählen Sie mit den Navigationspfeilen aus welche Eingänge Sie anzeigen möchten.
Auswahl
Funktion
DISPLAY FUNCTION
Anzeigeeinstellung
SELECT REGION
Anzeigebereich auswählen
INPUT
Signalquelle (D0 DP, D1 HDMI, D2 HDMI, D3 HDMI, D4 HDMI, AUTO)
AUDIO INPUT
Audio Quelle
ENTER 2PLR MODE
Bild in Bild Modus aktivieren (Bildeinblendung BIB)
All manuals and user guides at all-guides.com

- 10 -
DISPLAY FUNCTION
2PLR RATIO
Bildauswahl “0-4”.
2PLR SWAP
Bildanzeige rechts und links tauschen.
SELECT REGION
2PLR LEFT SIDE
Linke Signalquelle auswählen.
2PLR RIGHT SIDE
Rechte Signalquelle auswählen.
2PLR FULL
Beide Signale auswählen.
AUDIO INPUT
2PLR LEFT INPUT
Linke Audio Quelle wählen.
2PLR RIGHT INPUT
Rechte Audio Quelle wählen.
5.2.3 2P TB- Anzeigemodus
Bildschrimteilung oben / unten.
Hinweis: Einstellungen wie bei 5.2.2.
5.2.4 2P PIP- Anzeigemodus
Bild in Bild Anzeigemodus. Das Hauptbild wird von einem zweiten kleinerem Bild teils überlagert.
All manuals and user guides at all-guides.com
