C.P. Electronics SPIR-F/C-IP User manual

SPIR-F/C-IP
Basic switching, IP55, ceiling, back box mounted, PIR, occupancy sensor
Grundschaltung, IP55, Decke, Unterputzkasten-Montage, PIR, Anwesenheitssensor
Conmutación básica, IP55, techo, montaje en caja trasera, PIR, sensor de ocupación
Permutação básica, IP55, montagem no teto e na caixa traseira, PIR, sensor de ocupação
Commutation de base, IP55, plafond, montage sur boîtier arrière, PIR, capteur de présence
Sensore di occupazione con commutazione di base, IP55, da sotto, installazione con scatola di ssaggio, PIR
Basisschakeling, IP55, plafond, inbouwdoos, PIR, aanwezigheidssensor
Инфракрасный датчик присутствия, IP55, монтаж на стену, коммутация - реле
WD224 Issue 5 Installation Guide
SPIR-F/C-IP
cpelectronics.co.uk/cp/224
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video’s | Загрузки и Видео
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing | Внимание
EN This device should
be installed by a qualied
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE Dieses Gerät ist
ausschließlich von qualizierten
Elektrofachkräen zu installieren.
ES Sólo un electricista
cualicado debe instalar este
dispositivo.
PT Somente um eletricista
qualicado deve instalar este
dispositivo.
FR Seul un électricien
qualié peut installer ce
dispositif.
IT Il dispositivo deve
essere installato da un
elettricista qualicato.
NL Dit apparaat moet
worden geïnstalleerd door een
gekwaliceerde elektricien.
RU Это устройство
должно быть установлено
квалифицированным
электриком.

2
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm) | Размеры (мм)
86
60.3
86
22.5
19
Detection pattern | Erfassungsbereich | Patrón de detección | Padrão de detecção |
Performance de détection | Modello di rilevazione | Detectie zone | Шаблон обнаружения
high sensitivity low
2.8m
7m

3
Wiring | Verkabelung | Cableado | Ligações | Câblage | Cablaggio | Bedrading | Кабель
NL
minmax
min
max
L/
Out
4
56
3
2
1
EN Key
1. Neutral
2. Live
3. 10A circuit protection if
required
4. Load
5. Timing adjustment wheel
6. Lux adjustment wheel
DE Zeichenerklärung
1. Neutral
2. Netzspannungsführend
3. 10A Kurzschlusssicherung,
falls nötig
4. Last
5. Drehregler zur
Zeiteinstellung
6. Drehregler zur
Lichtstärkeeinstellung
ES Leyenda
1. Neutro
2. Fase
3. 10A protección de circuito,
en caso necesario
4. Carga
5. Rueda de ajuste de tiempo
6. Rueda de ajuste de
iluminación
PT Legenda
1. Neutro
2. Fase
3. 10A proteção do circuito,
caso necessário
4. Carga
5. Roda de ajuste de
temporização
6. Roda de ajuste de LUX
FR Légende
1. Neutre
2. Phase
3. 10A protection du circuit si
nécessaire
4. Charge
5. Molette de réglage de la
temporisation
6. Molette de réglage lux
IT Legenda
1. Neutro
2. Fase
3. 10A protezione del circuito,
se necessario
4. Carico
5. Rotella di regolazione della
tempistica
6. Rotella di regolazione dei lux
NL Legenda
1. Nul
2. Fase
3. 10A beveiliging indien nodig
4. Belasting
5. Instelwieltje timing
6. Instelwieltje LUX
RU Условные обозначения
1. Нейтральный
2. Фаза
3. 10А защита цепи при
необходимости
4. Загрузить
5. Колесо регулировки
времени
6. Колесо регулировки
освещенности

4
Installation | Instalación | instalação | Installazione | Installatie | Установка
EN This device is designed to be ush
ceiling-mounted.
• Do not site the unit where direct sunlight
might enter the sensor.
• Do not site the sensor within 1m of any
lighting, forced air heating or ventilation.
• Do not x the sensor to an unstable or
vibrating surface.
• To maintain the IP rating the unit must
not be used on ceilings with an uneven
surface.
• Place the gasket (provided) between the
unit and the ceiling.
• The units is supplied with 2 washers to
seal the screw holes.
DE Das Modell ist für den Deckeneinbau
vorgesehen.
• Einheit so anbringen, dass der Sensor vor
direkter Sonneneinstrahlung geschützt ist.
• Sensor mit Mindestabstand von 1m
zu Lichtquellen, Luheizung oder
Ventilation anbringen.
• Sensor nicht an einer instabilen oder
vibrierenden Oberäche montieren.
• Um die Schutzart zu erhalten, darf das
Gerät nicht an Decken mit unebenen
Oberächen montiert werden.
• Legen Sie die (mitgelieferte) Dichtung
zwischen Gerät und Decke ein.
• Dem Gerät liegen 2
Unterlegscheiben zum Abdichten der
Schraubenbohrungen bei.
ES Este producto está diseñado para
montarse empotrado en techo.
• Evite que la luz del sol incida directamente
sobre el sensor.
• No coloque el sensor a menos de 1m
de fuentes de iluminación, salidas de
calefacción por aire forzado o ventilación.
• No je el sensor a supercies que vibren o
no sean estables.
• Para mantener la clasicación IP, la
unidad no debe usarse en techos con
una supercie irregular.
• Coloque la junta (suministrada) entre la
unidad y el techo.
• Las unidades se suministran con dos
arandelas para sellar los oricios de los
tornillos.
PT Este dispositivo foi projetado para
ser montado no teto.
• Não instale a unidade num local onde a
luz solar direta possa incidir no sensor.
• Não coloque o sensor a menos de 1m de
qualquer iluminação, aquecimento ou
ventilação de ar forçado.
• Não xe o sensor em uma superfície
instável ou sujeito a vibrações.
• Para manter a classicação de IP, a
unidade não deve ser utilizado no teto
com uma superfície irregular.
• Coloque a junta (fornecida) entre a
unidade e o teto.
• As unidades são fornecidas com duas
(2) anilhas para vedar os orifícios de
parafusos.
FR Le produit est conçu pour être monté
au plafond en encastré.
• Ne pas placer l’unité dans une position
où la lumière directe du soleil pourrait
pénétrer dans le capteur.
• Ne pas placer le capteur à moins
d’unmètre de tout dispositif d’éclairage,
de chauage ou de ventilation à air forcé.
• Ne pas xer le capteur sur une surface
instable ou vibrante.
• Pour maintenir le classement IP, l’unité
ne doit pas être utilisée sur les plafonds
présentant une surface irrégulière.
• Placez le joint (fourni) entre l’unité et le
plafond.
• L’unité est fournie avec 2 rondelles pour
sceller les trous de vis.
IT Questo dispositivo è progettato per
essere a lo sotto.
• Non collocare l’unità in una posizione in
cui la luce diretta del sole possa entrare
nel sensore.
• Non posizionare il sensore a meno
di un metro da un qualsiasi tipo di
illuminazione, sistema di riscaldamento
o ventilazione.
• Non installare il sensore su superci
instabili o soggette a vibrazioni.
• Per preservare la classicazione IP, l’unità
non deve essere utilizzata su sotti che
presentano una supercie corrugata.
• Posizionare la guarnizione (in dotazione)
fra l’unità e il sotto.
• Le unità sono dotate di due rondelle che
permettono di sigillare i fori delle viti.
NL Dit apparaat is ontworpen voor
inbouwmontage in het plafond.
• Plaats het apparaat niet op een locatie
waar direct zonlicht de sensor kan
binnendringen.
• Plaats de sensor niet op minder dan 1
meter afstand van verlichting, geforceerde
luchtverwarming of ventilatie.
• Bevestig de sensor niet op een onstabiel
of trillend oppervlak.
• Om de IP-classicatie te handhaven mag
het apparaat niet op plafonds met een
ongelijk oppervlak worden gebruikt.
• Doe de pakking (meegeleverd) tussen
het apparaat en het plafond.
• Het apparaat wordt met 2 sluitringen
geleverd om de schroefopeningen mee
af te dichten.
RU Это устройство предназначено
для скрытого монтажа на потолке.
• Не размещайте устройство в местах,
где прямой солнечный свет может
попасть в датчик.
• Не размещайте датчик в пределах 1
м от освещения, принудительного
воздушного отопления или
вентиляции.
• Не закрепляйте датчик на
неустойчивой или вибрирующей
поверхности.
• Для поддержания рейтинга IP нельзя
использовать устройство на потолках
с неровной поверхностью.
• Поместите прокладку (прилагается)
между устройством и потолком.
• Блоки снабжены 2 шайбами для
уплотнения отверстий под винты.

5

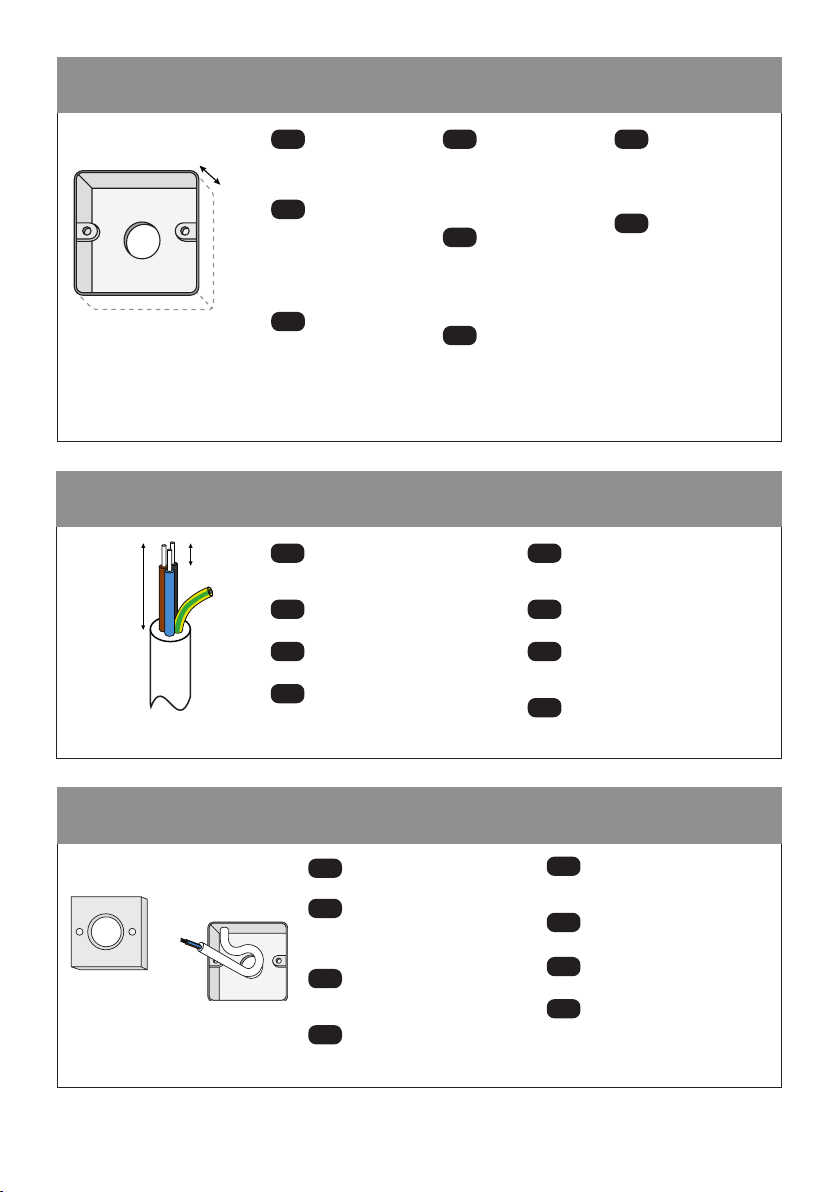

Create cut out | Erstellen Sie einen Ausschnitt | Oricio de corte | Fixação no teto | Percer |
Creare il foro | Sparing maken | Выполните вырез в панели
1EN The device is designed
to t both UK and EU style
backboxes. Create a cut out
for your backbox style.
DE Das Gerät ist sowohl
für die in Großbritannien
als auch für die in der EU
verwendeten Back-Boxen
konzipiert. Schneiden Sie
ein Loch für Ihren Back-Box-
Typ aus.
ES El dispositivo ha sido
diseñado para adaptarse
a las cajas traseras estilo
Reino Unido y UE. Cree un
corte para su estilo de caja
posterior.
PT O dispositivo foi
concebido para se ajustar
às caixas traseiras do estilo
utilizado no Reino Unido e
UE. Criar um corte para o
estilo da sua caixa traseira.
FR Ce dispositif est
conçu pour être compatible
avec les boîtiers britanniques
et européens. Créer une
découpe correspondant au
style du boîtier.
IT Questo dispositivo
è stato progettato per
adattarsi alle scatole di
ssaggio del Regno Unito
e dell’UE. Realizzare un
intaglio in base al modello
della scatola di ssaggio.
NL Het apparaat is
ontworpen om in Britse en
Europese inbouwdozen te
passen. Maak een opening
voor uw type inbouwdoos.
RU Это устройство
разработано
для установки в
подрозеточные
коробки английского и
европейского типа.
25mm
3
Wire into detector | Kabel in den Detektor einführen | Cablee en el detector | Aplicação de cablagem no
detetor | Câbler le détecteur | Cablare il rilevatore | Draad naar detector | Провод в детекторе
EN Wire detector using wiring diagram
on page 3 as a guide.
DE Führen Sie das Kabel anhand
des Schaltplans, der auf Seite 3 als
Orientierungshilfe abgebildet ist, in den
Detektor ein.
ES Cablee el detector usando el
diagrama de cableado de la página 3
como guía.
PT Aplicar a cablagem no detetor
utilizando o diagrama de cablagem da pág.
3 como guia.
FR Câbler le détecteur en utilisant le
schéma de câblage de la page 3 comme
guide.
IT Cablare il rilevatore utilizzando lo
schema di cablaggio a pagina 3 come guida.
NL Sluit de detector aan volgens het
bedradingsschema op pagina 3.
RU Детектор проводов, используя
схему соединений на стр. 3 в качестве
руководства.
35mm
6mm
2
Wire stripping | Abisolieren | Pelado de cables | Descascamento do o | Dénudage des câbles |
Spelatura del lo | Kabelstrippen | Зачистка проводов
EN Strip the wires as shown opposite.
Presence detector does not require
earth conductor.
DE Abisolieren Sie die Kabel wie dargestellt.
Der Melder benötigt keinen Erdanschluß.
ES Pele los cables como se muestra en el
dibujo. El detector no requiere cable de tierra.
PT Descarne os cabos como mostrado
ao lado. Este detector não requer conductor
de terra.
FR Dénudez les câbles comme indiqué ci-
contre. Le détecteur de présence ne nécessite
pas de conducteur de terre.
IT Spelare i li come mostrato. Il rilevatore
di presenza non richiede il cavo di terra.
NL Strip de aders zoals weergegeven op
de aeelding hiernaast. Aardingsdraad is niet
vereist.
RU Выполните зачистку проводов, как
показано на рисунке. Датчик присутствия
не требует провода заземления.

6
1
2
3

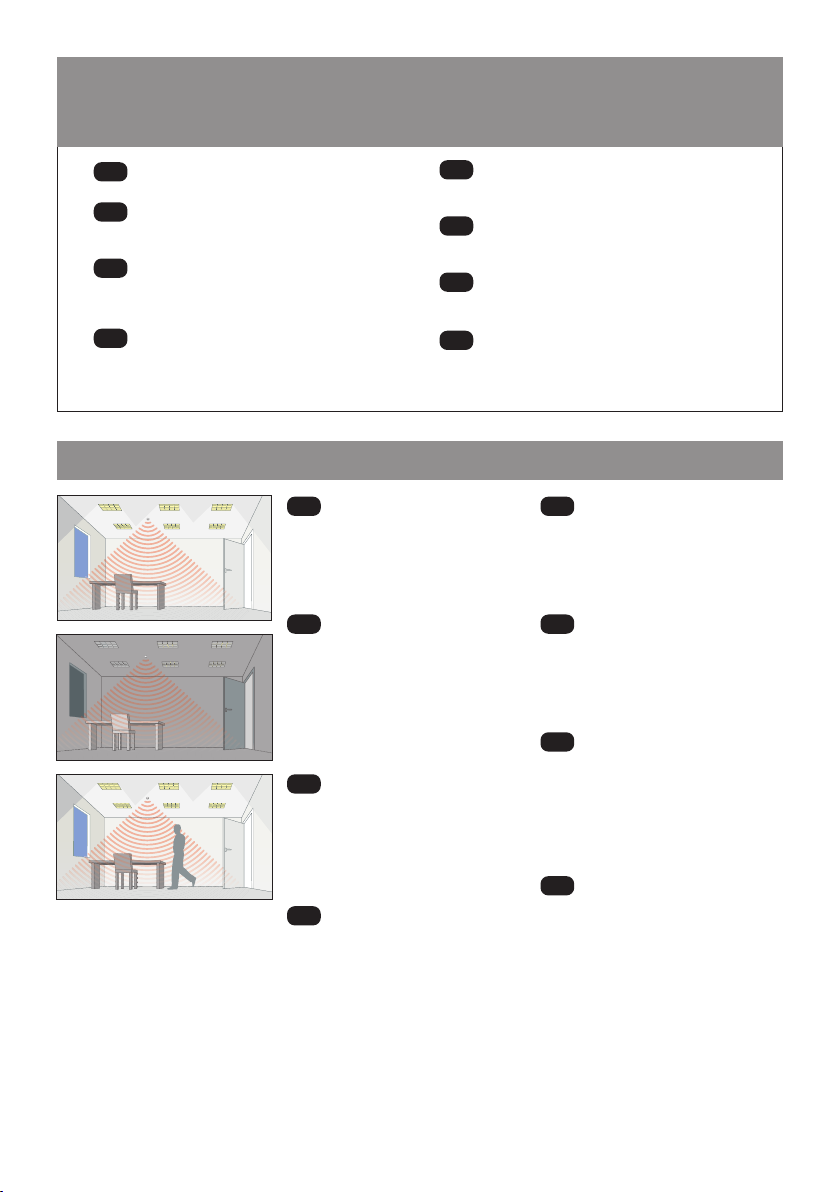

Testing | Prüfen | Pruebas | Teste | Test | Veriche | Testen | Тестирование
EN 1. Power up the sensor. The load
should come on immediately.
2. Vacate the room or remain very still and
wait for the load to switch o (this should take
less than 20 minutes).
3. Enter the room or make some movement
and check that the load switches on.
DE 1. Schließen Sie den Sensor an die
Stromversorgung an - das System sollte sich
sofort einschalten.
2. Verlassen Sie den Raum oder stehen Sie
ganz still, um zu prüfen, ob das System sich
ausschaltet (Dies erfolgt nach ca. 20Minuten
nach der letzten Erfassung).
3. Betreten Sie den Raum oder bewegen Sie
sich, um sicherzustellen, dass das System
sich einschaltet.
ES 1. Encienda el sensor: la carga debería
encenderse inmediatamente.
2. Salga de la habitación o permanezca muy
quieto y espere a que la carga se apague
(deberían requerirse menos de 20 min).
3. Entre en la habitación o realice algún
movimiento y compruebe que la carga se
enciende.
PT 1.
Ligue o sensor - a carga deve ser
ativada imediatamente.
2. Desocupe a sala ou permaneça imóvel e
aguarde até a carga ser desativada
(isto deve levar menos de 20 minutos).
3. Entre na sala ou faça algum movimento e
verique se a carga é ativada.
FR 1. Alimenter le capteur: la charge
devrait s’allumer immédiatement.
2. Quitter la pièce ou rester immobile et
attendre que la charge s’éteigne (ceci devrait
prendre moins de 20 minutes).
3. Entrer dans la pièce ou bouger et vérier
que la charge s’allume.
IT 1. Accendi il sensore: il carico
dovrebbe attivarsi immediatamente.
2. Abbandona la stanza o cerca di restare il più
fermo possibile e attendi lo spegnimento del
carico (dovrebbe richiedere meno di 20 minuti).
3. Entra nella stanza o esegui qualche
movimento per vericare che il carico si attivi.
NL 1. Zet spanning op de sensor. De
ballast moet onmiddellijk inschakelen.
2. Verlaat de ruimte of zorg dat er geen
beweging is binnen de detectiezone en
wacht tot de ballast uitschakelt (dit duurt 20
minuten).
3. Ga de ruimte in of maak bewegingen
binnen de detectiezone en controleer of de
ballast wordt ingeschakeld.
RU 1. Включите датчик. Нагрузка
должна включиться немедленно.
2. Выйдите из комнаты или оставайтесь
на месте и подождите, пока нагрузка не
отключится (это должно занять не более
20 минут).
3. Войдите в комнату или сделайте
какое-нибудь движение и убедитесь, что
нагрузка включена.
4
Adjust settings before installation | Anpassen der Einstellungen vor der Installation | Ajuste la conguración antes de
la instalación | Ajuste das denições antes da instalação | Régler les paramètres avant l’installation | Regolare le
impostazioni prima dell’installazione | Pas de instellingen vóór installatie aan | Отрегулируйте настройки перед
установкой
EN Set the LUX level wheel fully clockwise (maximum).
Set the time wheel to fully anticlockwise (minimum)
DE Drehen Sie den LUX-Drehregler im Uhrzeigersinn bis
zum Anschlag (Maximum). Drehen Sie den Zeit-Drehregler
gegen den Uhrzeigersinn bis zum Anschlag (Minimum).
ES Establezca la rueda de nivel LUX completamente en
sentido de las agujas del reloj (máximo). Gire la rueda de tiempo
completamente en sentido contrario a las agujas del reloj
(mínimo).
PT SCongure a roda do nível LUX totalmente na direção
dos ponteiros do relógio (máximo). Congure a roda do
temporizador totalmente na direção oposta aos ponteiros do
relógio (mínimo).
FR STournez complètement la molette de niveau LUX dans
le sens horaire (maximum). Tournez complètement la molette
de temps dans le sens antihoraire (minimum).
IT Impostare la rotella del livello LUX completamente
in senso orario (massimo). Impostare la rotella della durata
completamente in senso antiorario (minimo).
NL Zet het wieltje voor het LUX-niveau helemaal naar
rechts (maximum). Zet het tijdwieltje helemaal naar links
(minimum).
RU Установите колесо уровня LUX в крайнее
положение по часовой стрелке (максимум).
Установите колесо TIME в крайнее положение против
часовой стрелки (минимум).

7
EN Push wires into housing and tighten
screws to mount onto the wall. Cover with
screw caps.
DE Drücken Sie die Kabel in das
Gehäuse und ziehen Sie die Schrauben
fest an, um das Gehäuse an der Wand
anzubringen. Setzen Sie Schutzkappen auf
die Schrauben.
ES Empuje los cables en la carcasa
y apriete los tornillos para montarlo en la
pared. Cubra con las tapas de los tornillos.
PT Empurrar os os na carcaça e aperte
os parafusos para a montagem na parede.
Cobrir com as tampas de parafusos.
FR Pousser les câbles dans le boîtier
et serrer les vis pour réaliser le montage
mural. Couvrir avec les caches.
IT Spingere i cavi nell’alloggiamento
e serrare le viti per eettuare l’installazione
sulla parete. Coprire con i cappucci per le viti.
NL Duw de draden in de behuizing en
draai de schroeven aan voor bevestiging
op de wand. Dek de schroeven af met
schroefdoppen.
RU Вставьте провода в корпус и
затяните винты, чтобы закрепить их на
потолке. Накройте колпачками.
5
Install detector | Melder installieren | Instalación del detector | Instalaçao do detector | Installer le détecteur |
Installazione del sensore | Installeer detector | Установка датчика
Setting nal time & Lux settings | Festlegen der endgültigen Zeit- und Lichtstärkeeinstellungen | Congurar
el tiempo nal y los ajustes de iluminación | Conguração das denições de temporização nal e LUX |
Régler les paramètres naux de temps et Lux | Congurazione delle impostazioni di tempo e lux nali |
Denitieve tijds- en luxinstellingen | Установка конечного времени & настроек освещенности
EN To set the nal Lux level, wait until the level of natural daylight
is just enough that lighting is required. Starting with the LUX control
fully clockwise (at minimum), very slowly turn the control anti-
clockwise until the lights come on.
Note: When the LUX control is at maximum then the lights will
always come on with occupancy.
Set the time out period required (Adjustable 10 seconds to 30
minutes).
DE Stellen Sie die endgültige Lichtstärke (LUX-Pegel) dann
ein, wenn das natürliche Tageslicht gerade so eine Beleuchtung
erforderlich macht. Drehen Sie den LUX-Drehregler gegen den
Uhrzeigersinn bis zum Anschlag (Minimum) und dann sehr langsam
im Uhrzeigersinn, bis die Beleuchtung eingeschaltet wird.
Hinweis: Wenn sich die Lichtstärkesteuerung in Maximalstellung
bendet, wird die Beleuchtung immer eingeschaltet, wenn der
Anwesenheitssensor auslöst (unabhängig vom Umgebungslicht).
Stellen Sie die gewünschte Abschalt-Zeitspanne ein (Einstellbereich
10 Sekunden bis 30 Minuten).
ES To Para establecer la espera del nivel de LUX nal hasta que
el nivel de luz natural diurna sea justo lo suciente para requerir
esa iluminación. Comenzando con el control LUX completamente
girado en la dirección de las agujas del reloj (al mínimo), lentamente,
gire el control en sentido contrario a las agujas del reloj hasta que las
luces se enciendan.
Nota: Cuando el control LUX esté al máximo, las luces siempre se
encenderán cuando se detecte ocupación.
Establezca el periodo de desconexión requerido (ajustable 10
segundos a 30 minutos).
PT Para congurar o nível LUX nal, aguarde até o nível de luz
diurna natural ser apenas o suciente necessário. Começando
com o controlo LUX totalmente girado na direção dos ponteiros do
relógio (no mínimo), gire o controlo muito lentamente na direção
oposta aos ponteiros do relógio até as luzes se acenderem.
Nota: Quando o controlo LUX estiver no nível máximo, as luzes
acendem-se sempre em caso de ocupação.
Dena o período de intervalo necessário (ajustável entre 10 e 30
segundos).
FR Pour régler le niveau Lux nal, attendez jusqu’à ce que le
niveau de lumière naturelle du jour nécessite tout juste un éclairage.
Commencez par la commande LUX complètement tournée dans le
sens horaire (au minimum), tournez très lentement la commande
dans le sens antihoraire jusqu’à ce que les lumières s’allument.
NB : Lorsque la commande LUX est au maximum, les lumières
s’allument toujours avec présence.
Réglez la période de temporisation requise (Réglable de 10
secondes à 30 minutes).
IT Per impostare il livello Lux nale attendere che il livello
della luce naturale scenda abbastanza da avere bisogno
dell’illuminazione. A cominciare dal controllo LUX completamente
in senso orario (al minimo), ruotare lentamente il controllo in senso
antiorario no a quando le luci non si accendono.
Nota: Quando il controllo LUX è al massimo, le luci si accendono
sempre quando c’è occupazione.
Impostare il periodo di timeout richiesto (regolabile da dieci secondi
a trenta minuti).
NL Wacht voor het instellen van het denitieve LUX-niveau
totdat voor het natuurlijke daglicht net verlichting nodig is. Begin
met LUX volledig naar rechts (minimum) heel langzaam linksom te
draaien totdat de lampen aangaan.
Opmerking: Als het menuwieltje LUX op maximum staat, gaan de
lampen bij aanwezigheid altijd aan.
Stel de gewenste time-outperiode in (Verstelbaar van 10 seconden
tot 30 minuten).
RU Чтобы установить окончательный уровень
освещенности, подождите, пока уровень естественного
дневного света не станет достаточным для освещения.
Начиная с регулятора LUX по часовой стрелке (как минимум),
очень медленно поворачивайте регулятор против часовой
стрелки, пока не включится освещение.
Примечание. Когда регулятор LUX установлен на максимум,
светильники всегда включаются при детекции присутствия.
Установите требуемый период времени (от 10 секунд до 30
минут).

8
Compliance
IP rating
Insulation class
Material (casing)
Working temperature range
Soware
Pollution
Type of action
Construction
Purpose
Rated impulse voltage
Max power factor correction
capacitance
SON lighting
Time out range
Fans and ventilation equipment
Resistive heaters
LED lighting
Compact uorescent lighting
Fluorescent lighting
Incandescent lighting
Max load:
Terminal capacity
Supply frequency
Supply voltage AC
Weight
Part code
EN Technical Data
EMC-2014/30/EU,
LVD-2014/35/EU
55
Class 2
Flame retardant ABS
-10 to 35ºC
Class A
Degree 2
Type 1.B action (micro
disconnection)
Independent flush
mounted, electronic
control.
Sensing control
2500V
40μF
Switch loads via a
contactor
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP
Eingehaltene normen
IP-schutzklasse
Isolationsklasse
Material (gehäuse)
Arbeitstemperaturbereich
Soware
Verschmutzung
Aktionsart
Bauweise
Zweck
Bemessungsstoßspannung
Max. Kapazität der blindleistungs-
kompensation
SON Beleuchtung
Zeitüberschreitungsbereich
Induktiv/ventilatoren und
lüungssysteme
Widerstandsfähige heizungen
LED-beleuchtung
Kompakte neonbeleuchtung
Neonbeleuchtung
Glühlampen
Max. Last:
Leiterkapazität
Versorgungsfrequenz
Versorgungsspannung AC
Gewicht
Teile-code
DE Technische Daten
EMC-2014/30/EU,
LVD-2014/35/EU
55
Klasse 2
Flammenhemmendes ABS
-10 bis 35ºC
Klasse A
Abschluss 2
Aktion Typ 1.B
(Mikrotrennung)
Unabhängige
Unterputz-Elektronik
Sensorsteuerung
2500V
40μF
Last über schütz
schalten
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP

9
Conformidad con
normativas
Grado de protección IP
Clase de aislamiento
Material (carcasa)
Rango de temperatura de trabajo
Soware
Contaminación
Tipo de acción
Construcción
Finalidad
Voltaje nominal de impulso
Capacitancia máx. De corrección del
factor de potencia
Iluminación SON
Rango de tiempo fuera
Inductivo/equipo de ventilación y
ventiladores
Calentadores resistiva
Iluminación LED
Iluminación uorescente
compacta
Iluminación uorescente
Iluminación incandescente
Carga máx.:
Capacidad del terminal
Frecuencia de suministro
Voltaje de entrada de CA
Peso
Código de pieza
ES Datos Técnicos PT Dados Técnicos
Compatibilidade
Classicação IP
Classe de isolamento
Material (caixa)
Faixa de temperatura de trabalho
Soware
Poluição
Tipo de ação
Construção
Objetivo
Tensão de impulso nominal
Capacitância máxima de correção
do fator de potência
Iluminação SON
Intervalo de tempo limite
Iindutivo/ventiladores e equipa-
mentos de ventilação
Resistivas aquecedores
Lâmpada de LED
Lâmpada uorescente compacta
Lâmpada uorescente
Iluminação incandescente
Carga max.:
Capacidade do terminal
Freqüência de fornecimento
Tensão de alimentação CA
Peso
Código da peça
EMC-2014/30/EU,
LVD-2014/35/EU
55
Clase 2
Ignífugo ABS
-10 a 35ºC
Clase A
Grado 2
Acción tipo 1.B
(micro desconexión)
Montado al ras
independiente, control
electrónico
Control de detección
2500V
40μF
Interruptor de cargas a
través de un contactor
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP
EMC-2014/30/EU,
LVD-2014/35/EU
55
Classe 2
Retardante de chamas
ABS
-10 a 35ºC
Classe A
Grau 2
Ação do tipo 1.B
(micro desconexão)
Independente montado,
controle eletrônico
Controle de detecção
2500V
40μF
Comutar cargas através
de um contator
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP

10
FR Données Techniques
Conformité
Indice IP
Classe d’isolation
Matériau (boîtier)
Plage de température de travail
Logiciel
Pollution
Type d’action
Construction
Rôle
Tension nominale de tenue aux
chocs
Capacitance max. De correction du
facteur de puissance
SON éclairage
Plage de temps mort
Ventilateurs et équipements de
ventilation
Réchaueurs résistif
Éclairage LED
Éclairage uorescent compact
Éclairage uorescent
Éclairage incandescent
Charge max.:
Capacité des terminaux
Fréquence d’alimentation
Tension d’alimentation CA
Poids
Code de la pièce
IT Speciche Tecnichev
Conformità
Classicazione IP
Classe di isolamento
Materiale (rivestimento)
Intervallo di temperatura di lavoro
Soware
Inquinamento
Tipo di azione
Costruzione
Scopo
Tensione nominale a impulso
Capacitanza di correzione del fattore
di alimentazione massima
Illuminazione SON
Intervallo di tempo
Induttivo/ventole e apparecchia-
ture di ventilazione
Resistivo
Illuminazione LED
Illuminazione uorescente
compatta
Illuminazione uorescente
Luce a incandescenza
Carico max:
Capacità del morsetto
Frequenza di alimentazione
Tensione di alimentazione CA
Peso
Codice parte
EMC-2014/30/EU,
LVD-2014/35/EU
55
Classe 2
Agent Ignifuge ABS
-10 à35ºC
Classe A
Degré 2
Action de type 1.B
(micro déconnexion)
Commande
électronique encastrée
indépendante
Contrôle de détection
2500V
40μF
Commuter les charges
via un contacteur
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP
EMC-2014/30/EU,
LVD-2014/35/EU
55
Classe 2
ABS ignifugo
-10 al 35ºC
Classe A
Grado 2
Tipo 1.B azione
(micro disconnessione)
Controllo elettronico a
filo indipendente
Controllo del
rilevamento
2500V
40μF
Commutare i carichi
tramite un contattore
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP

11
Conformiteit
IP classicatie
Isolatieklasse
Materiaal (behuizing)
Werktemperatuurbereik
Soware
Verontreiniging
Type actie
Bouw
Doel
Nominaal impulsspanning
Max. Vermogensfactorcorrectie-
capaciteit
SON-verlichting
Time-outbereik
Ventilatoren en ventilatieap-
paratuur
Resistent kachels
LED verlichting
Compacte tl-verlichting
Tl-verlichting
Gloeilampverlichting
Max belasting
Eindcapaciteit
Voedingsfrequentie
Voedingsspanning AC
Gewicht
Onderdeelcode
NL Technische data
Нормативные стандарты
Степень защиты (IP)
Класс защиты
Материал (корпус)
Диапазон рабочих температур
Программное обеспечение
загрязнение
Тип действия
строительство
Цель
Номинальное импульсное
напряжение
Максимальный коэффициент
мощности, коррекция емкости
SON освещение
Диапазон времени ожидания
Вентиляторы и вентиляционное
оборудование
Резистивные нагреватели
Светодиодные светильники
Компактные люминесцентные
лампы
Люминесцентные лампы
Лампы накаливания
Максимальная нагрузка:
Клеммы подключения кабеля
Номинальная частота
Номинальное напряжение
Вес
Наименование изделия
RU Технические характеристики
EMC-2014/30/EU,
LVD-2014/35/EU
55
Klasse 2
Brandvertragend ABS
-10 tot 35ºC
Klasse A
Graad 2
Type 1.B-actie
(micro-ontkoppeling)
Onafhankelijke inbouw,
elektronische besturing
Detectiecontrole
2500V
40μF
Schakel belastingen via
een contactor
10s–30m
3A
16A
3A
3A
6A
10A
4.0mm²
50Hz
230 VAC +/- 10%
0.119kg
SPIR-F/C/IP
EMC-2014/30/EU,
LVD-2014/35/EU
55
Class 2Класс 2
Огнестойкий пластик
АБС
от -10 до 35ºC
Класс A
Степень 2
Тип 1.B действие
(микроразрыв)
Независимый скрытый
монтаж, электронное
управление
Зондирование
2500V
40μF
Коммутация нагрузки
через контактор
10 секунд до 30 минут
3A
16A
3A
3A
6A
10A
4.0mm²
50 Гц
230 В AC +/- 10%
0.119кг
SPIR-F/C/IP

12
WD224 Issue 5 Installation Guide, SPIR-F/C-IP
CP Electronics
Brent Crescent, London NW10 7XR
t. [phone]
enquir[email protected]
www.cpelectronics.co.uk connect with us
Due to our policy of continual product improvement CP Electronics reserves the right to alter the specication of this product without prior notice.
