CAME T6N User manual

ZT6N ZT6NC
FA01732M04
IT Italiano
EN English
FR Français
RU Pусский

Pag. 2- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
AVVERTENZE GENERALI PER L'INSTALLATORE
Importanti istruzioni di sicurezza.
Seguire tutte le istruzioni, in quanto un'installazione non corretta può
portare a lesioni gravi.
Prima di procedere, leggere anche le avvertenze generali per l'utilizzatore.
Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente
studiato e ogni altro uso è da considerarsi pericoloso. • Il produttore non può essere
considerato responsabile per eventuali danni causati da usi impropri, erronei ed
irragionevoli.•Il prodottoinoggettoèespressamenteprogettatoperessereassemblato
a quasi-macchine e/o apparecchi ai fini di costruire una macchina disciplinata dalla
Direttiva Macchine 2006/42/CE. • L’installazione finale deve essere conforme alla
Direttiva Macchine 2006/42/CE e agli standard europei di riferimento vigenti. • Il
produttore declina ogni responsabilità per l’impiego di prodotti non originali; questo
implica anche la decadenza della garanzia. • Tutte le operazioni indicate in questo
manuale devono essere eettuate esclusivamente da personale esperto e qualificato
e nel pieno rispetto delle normative vigenti. • La predisposizione dei cavi, la posa in
opera, il collegamento e il collaudo si devono eseguire osservando la regola dell’arte,
in ottemperanza alle norme e leggi vigenti. • Durante tutte le fasi dell’installazione
assicurarsi di operare fuori tensione. • Tutti i componenti (e.g. attuatori, fotocellule,
bordi sensibili, ecc.) necessari alla conformità dell’installazione finale in accordo alla
Direttiva Macchine 2006/42/CE ed agli standard tecnici armonizzati di riferimento
sono identificati nel catalogo generale dei prodotti CAME oppure nel sito internet
www.came.com. • Verificare che il range di temperature indicato sia adatto al luogo
di installazione. • Assicurarsi che, nel luogo previsto per l'installazione, il prodotto
non venga bagnato da getti d'acqua diretti (irrigatori, idropulitrici, ecc.). • Prevedere
nella rete di alimentazione e conformemente alle regole di installazione, un adeguato
dispositivo di disconnessione onnipolare, che consenta la disconnessione completa
nelle condizioni della categoria di sovratensione III. • Delimitare adeguatamente l’intero
sito per evitare l’accesso da parte di persone non autorizzate, in particolare minori e
bambini. • Si raccomanda di utilizzare adeguate protezioni per evitare possibili pericoli
meccanici dovuti alla presenza di persone nel raggio d’azione dell'automazione. • I
cavi elettrici devono passare attraverso apposite tubazioni, canaline e passacavi al
fine di garantire un'adeguata protezione contro il danneggiamento meccanico.

Pag. 3- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
• I cavi elettrici non devono entrare in contatto con parti che possono riscaldarsi
durante l'uso (per esempio: motore e trasformatore). • Prima di procedere con
l'installazione, verificare che la parte guidata sia in buone condizioni meccaniche,
e che si apra e si chiuda correttamente. • Il prodotto non può essere utilizzato
per automatizzare una parte guidata comprensiva di porta pedonale, a meno che
l'azionamento non sia attivabile solo con la porta pedonale in posizione di sicurezza.
• Assicurarsi che sia evitato l’intrappolamento tra la parte guidata e le parti fisse
circostanti a seguito del movimento della parte guidata stessa. • Tutti i comandi fissi
devono essere chiaramente visibili dopo l'installazione, in una posizione tale che la
parte guidata sia visibile in maniera diretta, tuttavia lontani dalle parti in movimento.
Nel caso di comando ad azione mantenuta, questo deve essere installato ad un'altezza
minima di 1,5 m da terra e non deve essere accessibile al pubblico. • Se non già
presente, applicare un’etichetta permanente che descriva come usare il meccanismo
di sblocco manuale vicino al relativo elemento di azionamento. • Assicurarsi che
l’automazione sia stata regolata adeguatamente e che i dispositivi di sicurezza e
protezione, così come lo sblocco manuale, funzionino correttamente. • Prima della
consegna all’utente, verificare la conformità dell’impianto alle norme armonizzate
ed ai requisiti essenziali nella Direttiva Macchine 2006/42/CE. • Eventuali rischi
residui devono essere segnalati mediante opportuni pittogrammi posizionati bene in
vista e devono essere spiegati all’utilizzatore finale. • Posizionare bene in vista la
targa identificativa della macchina al completamento dell’installazione. • Se il cavo
di alimentazione è danneggiato, deve essere sostituito dal produttore o dal servizio
di assistenza tecnica autorizzato, o comunque da personale debitamente qualificato,
per evitare ogni rischio. • Conservare questo manuale all’interno del fascicolo
tecnico congiuntamente ai manuali degli altri dispositivi utilizzati per la realizzazione
dell’impianto di automazione. • Si raccomanda di consegnare all’utente finale tutti
i manuali d’uso relativi ai prodotti che compongono la macchina finale. • Il prodotto
nella confezione originale del produttore può essere trasportato solo al chiuso (vagoni
ferroviari, container, veicoli chiusi). • Nel caso di malfunzionamento del prodotto,
interromperne l'uso e contattare il servizio clienti all’indirizzo https://www.came.
com/global/en/contact-us o al numero telefonico indicato sul sito. • La data di
fabbricazione è indicata nel lotto di produzione stampato sull’etichetta prodotto. Se
necessario, contattateci all’indirizzo https://www.came.com/global/en/contact-us. •
Le condizioni generali di vendita sono riportate nei listini prezzi uciali Came.

Pag. 4- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
DISMISSIONE E SMALTIMENTO
CAME S.p.A. implementa all’interno dei propri stabilimenti un Sistema di Gestione Ambientale certificato e conforme
alla norma UNI EN ISO 14001 a garanzia del rispetto e della tutela dell’ambiente. Vi chiediamo di continuare l’opera di
tutela dell’ambiente, che CAME considera uno dei fondamenti di sviluppo delle proprie strategie operative e di mercato,
semplicemente osservando brevi indicazioni in materia di smaltimento:
SMALTIMENTO DELL’IMBALLO
I componenti dell’imballo (cartone, plastiche, etc.) sono assimilabili ai rifiuti solidi urbani e possono essere smaltiti senza
alcuna dicoltà, semplicemente eettuando la raccolta dierenziata per il riciclaggio.
Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo d’installazione.
NON DISPERDERE NELL’AMBIENTE!
SMALTIMENTO DEL PRODOTTO
I nostri prodotti sono realizzati con materiali diversi. La maggior parte di essi (alluminio, plastica, ferro, cavi elettrici) è
assimilabile ai rifiuti solidi urbani. Possono essere riciclati attraverso la raccolta e lo smaltimento dierenziato nei centri
autorizzati.
Altri componenti (schede elettroniche, batterie dei trasmettitori, etc.) possono invece contenere sostanze inquinanti.
Vanno quindi rimossi e consegnati a ditte autorizzate al recupero e allo smaltimento degli stessi.
Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo di smaltimento.
NON DISPERDERE NELL’AMBIENTE!

Pag. 5- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
DATI E INFORMAZIONI SUL PRODOTTO
Legenda
Questo simbolo indica parti da leggere con attenzione.
Questo simbolo indica parti riguardanti la sicurezza.
Questo simbolo indica cosa comunicare all’utente.
Le misure, se non diversamente indicato, sono in millimetri.
Descrizione
ZT6N
Quadro comando con autodiagnosi dei dispositivi di sicurezza,ingressi resistivi C1, CX configurabili, gestione soft start
esterno, numero massimo di utenti: 25.
ZT6NC
Quadro comando completo di blocco di sicurezza e pulsanti, con autodiagnosi dei dispositivi di sicurezza, ingressi resistivi C1,
CX configurabili, gestione soft start esterno, numero massimo di utenti: 25.
Dati tecnici
MODELLI ZT6N ZT6NC
Alimentazione (V - 50/60 Hz) 400 V AC TRIFASE
Alimentazione motore (V) 400 V AC TRIFASE
Alimentazione scheda (V) 24 AC
Consumo in stand-by (W) 2,1
Potenza (W) 3200
Massima corrente assorbita (A) 8
Colore RAL 7040
Temperatura d’esercizio (°C) -20 ÷ +55
Temperatura di stoccaggio (°C)* -25 ÷ +70
Tempo lavoro (s) 127
Grado di protezione (IP) 54
Classe di isolamento I
Vita media (Cicli)** 100.000
(*) Prima dell'installazione, il prodotto va tenuto a temperatura ambiente nel caso di stoccaggio o trasporto a temperature
molto basse o molto alte.
(**) La durata della vita media del prodotto indicata deve intendersi come un dato avente carattere puramente indicativo
e stimato avendo in considerazione normali condizioni di utilizzo, nonché una corretta installazione e manutenzione del
prodotto conforme alle indicazioni del manuale tecnico CAME. Detto dato è inoltre influenzato, anche sensibilmente, da
ulteriori fattori variabili, quali a titolo esemplificativo e non esaustivo, le condizioni climatiche e ambientali. La vita media
del prodotto non deve essere confusa con la garanzia del prodotto.
Tabella dei fusibili
MODELLI ZT6N ZT6NC
Fusibile di linea 8 A F 8 A F
Fusibile scheda 630 mA F 630 mA F
Fusibile accessori 2 A F 2 A F

Pag. 6- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Descrizione delle parti
1Morsettiera per il collegamento del trasformatore e dei
teleruttori
2Fusibile per gli accessori
3Fusibile per la scheda elettronica
4Tasti per la programmazione
5Trimmer TCA: regolazione del tempo in chiusura
automatica
6Trimmer AP.PARZ.: regolazione apertura parziale
7LED di segnalazione tensione presente
8DIP per la programmazione
9Morsettiera per il collegamento del Soft Starter
10 LED di segnalazione
11 Connettore per scheda radiofrequenza a innesto (AF)
12 Morsettiera per il collegamento dell'antenna
13 Morsettiera per il collegamento dei dispositivi di
comando, di sicurezza e del motore
14 Morsettiera per microinterruttori di finecorsa
15 Morsettiera per l'alimentazione
16 Fusibile di linea

Pag. 7- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Solo ZT6NC
17 Interruttore ON-OFF
18 Pulsante di APERTURA
19 Pulsante di CHIUSURA
20 Pulsante STOP di sicurezza
Dimensioni
295
320
215 240 145
120 165

Pag. 8- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Tipi di cavi e spessori minimi
Lunghezza del cavo (m) fino a 20 da 20 a 30
Alimentazione 400 V AC 4G x 1,5 mm² 4G x 2,5 mm²
Lampeggiatore 24 V AC 2 x 1 mm² 2 x 1 mm²
Lampeggiatore 230 V AC 2 x 1 mm² 2 x 1 mm²
Fotocellule TX 2 x 0,5 mm² 2 x 0,5 mm²
Fotocellule RX 4 x 0,5 mm² 4 x 0,5 mm²
Dispositivi di comando *n° x 0,5 mm² *n° x 0,5 mm²
*n° = vedi istruzioni di montaggio del prodotto
Attenzione: la sezione del cavo è indicativa perché varia in funzione della potenza del motore e della lunghezza del
cavo.
Con alimentazione a 230 V / 400 V e utilizzo in ambiente esterno, utilizzare cavi tipo H05RN-F conformi alla
60245 IEC 57 (IEC); in ambiente interno invece, utilizzare cavi tipo H05VV-F conformi alla 60227 IEC 53 (IEC). Per
alimentazioni fino a 48 V, si possono utilizzare cavi tipo FROR 20-22 II conformi alla EN 50267-2-1 (CEI).
Per il collegamento dell’antenna, utilizzare cavo tipo RG58 (consigliato fino a 5 m).
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi
sulla base dell’eettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI
EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella
deve essere riconsiderato sulla base degli assorbimenti e delle distanze eettive. Per i collegamenti di prodotti non
contemplati in questo manuale fa fede la documentazione allegata ai prodotti stessi.

Pag. 9- Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
INSTALLAZIONE
Preparazione del quadro comando
1Separare le parti del quadro comando che lo compongono.
2Assemblare le cerniere a pressione.
3Inserire le cerniere nella scatola (sul lato destro o sinistro a scelta) e fermarle con le viti e le rondelle fornite. Le cerniere
scorrono per ruotare.
4Forare sui fori presfondati. Il diametro dei fori è di 20 mm.

Pag. 10 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Fissaggio del quadro comando

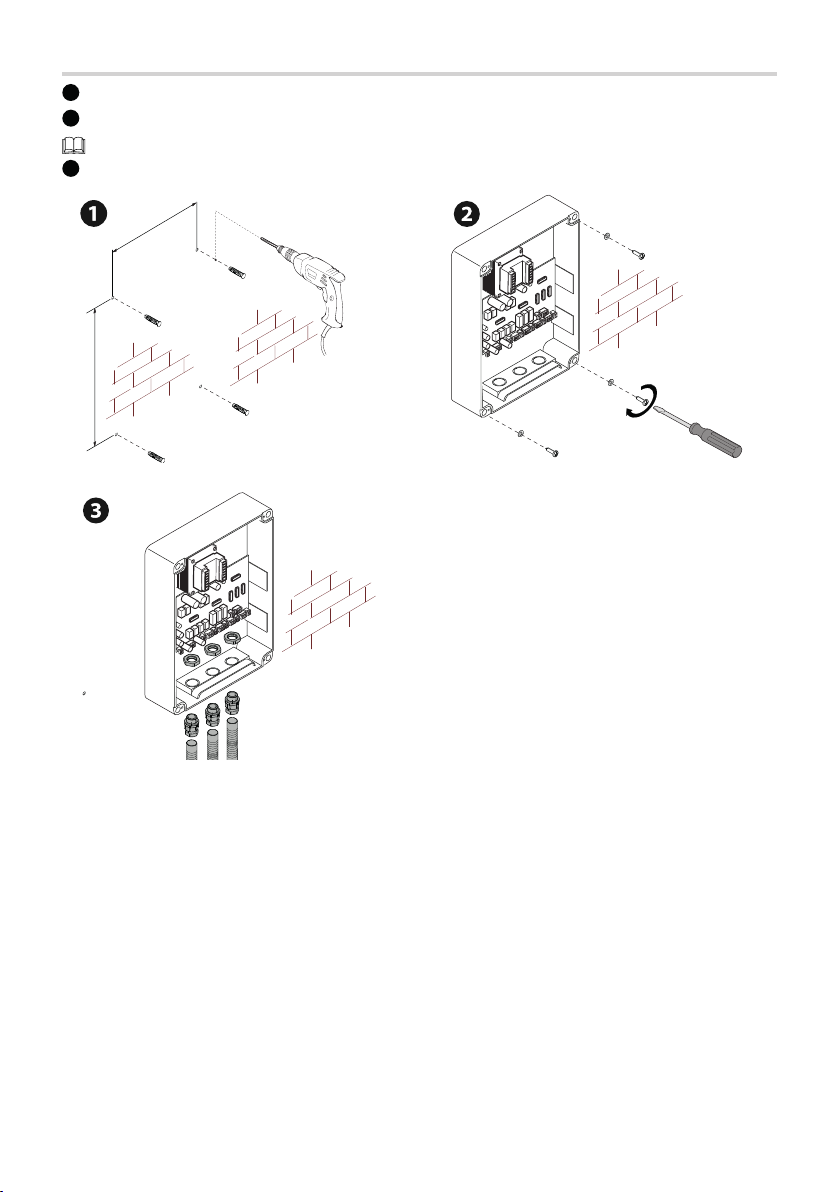

1Forare i punti di fissaggio del quadro comando in una zona protetta.
2Fissare la base con viti e tasselli.
Si consiglia di usare viti a testa bombata con impronta a croce (diametro massimo di 6 mm).
3Inserire i pressacavi con i tubi corrugati per il passaggio dei cavi elettrici
295
215

Pag. 11 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
COLLEGAMENTI ELETTRICI
Predisposizione dei cavi elettrici
Eseguire i collegamenti elettrici secondo le
disposizioni vigenti.
Utilizzare dei pressacavi per collegare i dispositivi
al quadro comando. Uno di questi deve essere
destinato esclusivamente per il cavo di alimentazione.
Alimentazione

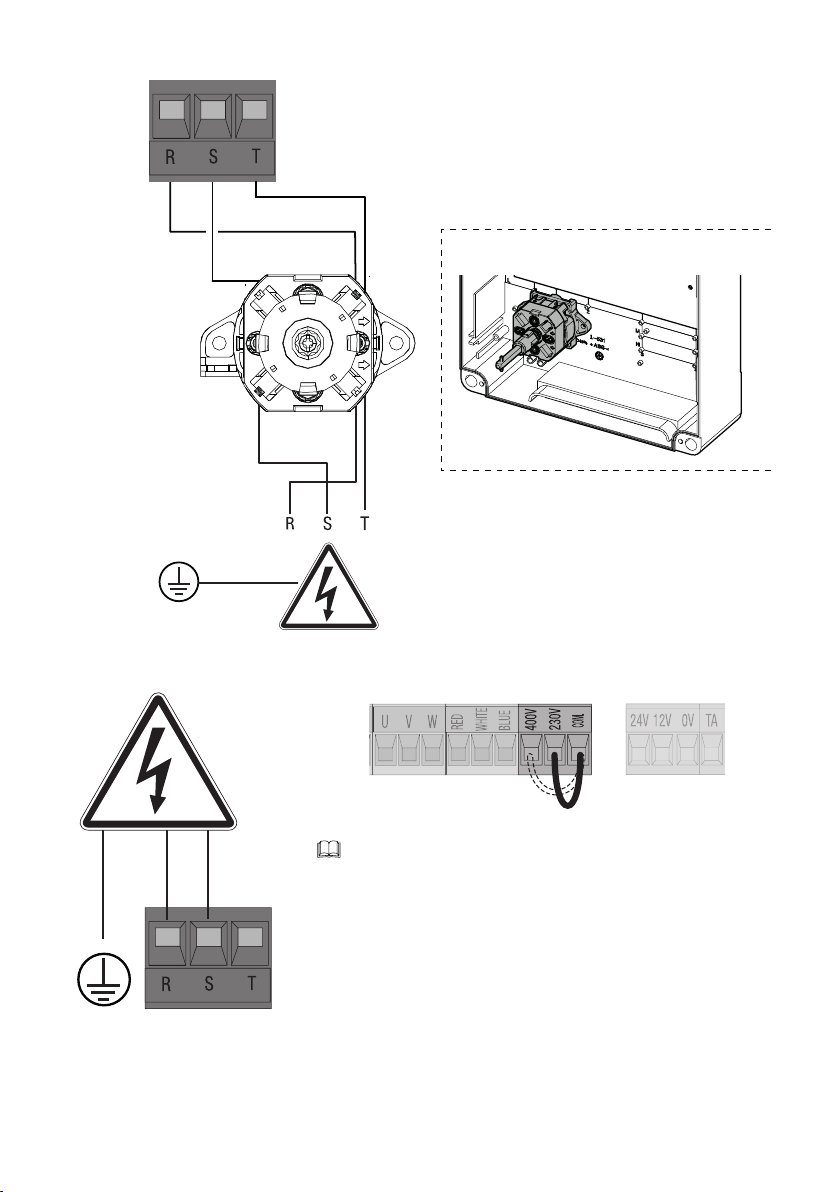

Collegamento alla rete elettrica (400 V AC - trifase - 50/60 Hz)
ZT6N

Pag. 12 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
ZT6NC
Collegamento alla rete elettrica (230 V AC - 50/60 Hz)
Il quadro comando è predisposto per l'alimentazione a 400 V AC. Se
viene alimentato a 230 V AC, spostare il ponte del cortocircuito.

Pag. 13 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Uscita alimentazione per accessori
L'uscita eroga normalmente 24 V AC.
Portata massima dei contatti
La potenza complessiva delle uscite qui sotto elencate non deve superare la potenza massima dell'uscita
[Accessori]
Dispositivo Uscita Alimentazione (V) Potenza max (W)
Accessori 10 - 11 24 AC 45
Lampeggiatore E - E1 230 AC 25
Lampeggiatore E4 -10 24 AC 45
Lampada supplementare E - EX 230 AC 60
Spia stato automazione (aperta) 11 - 5 24 AC 3
Spia stato automazione (chiusa) 11 - 6 24 AC 3

Pag. 14 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

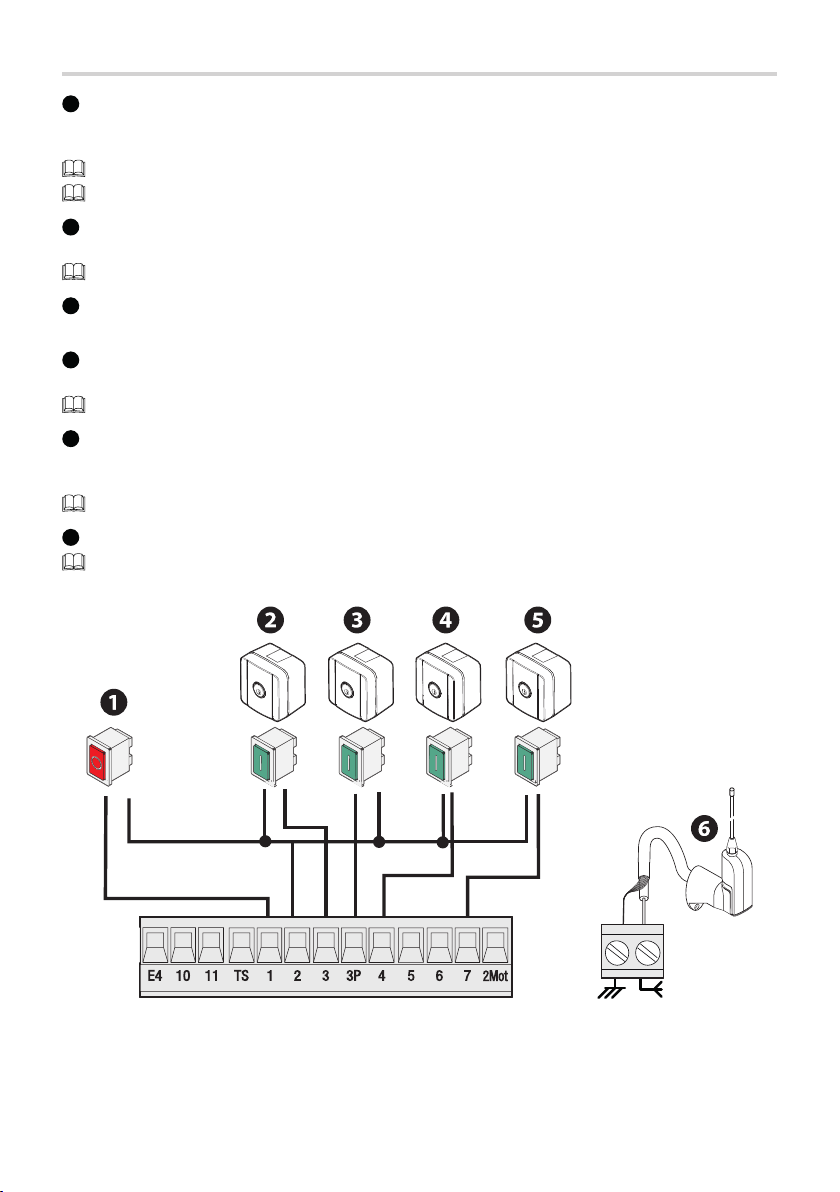

Dispositivi di comando
1Pulsante di STOP (contatto NC)
Arresta l'automazione ed esclude l’eventuale chiusura automatica. Usare un dispositivo di comando per riprendere il
movimento.
Vedi funzione [Stop totale].
Quando il contatto viene utilizzato deve essere attivato in fase di programmazione.
2Dispositivo di comando (contatto NO)
Comando Apre
Con funzione [Azione manutenuta] attiva, è obbligatorio impostare un dispositivo di comando in APRE.
3Dispositivo di comando (contatto NO)
Comando Apertura Parziale
4Dispositivo di comando (contatto NO)
Comando Chiude
Con funzione [Azione manutenuta] attiva, è obbligatorio impostare un dispositivo di comando in CHIUDE.
5Dispositivo di comando (contatto NO)
Comando Passo-passo
Comando Sequenziale
Vedi impostazioni DIP 2.
6Antenna con cavo RG58
Se il dispositivo di segnalazione prescelto prevede l'integrazione dell'antenna, utilizzare il morsetto indicato per
i collegamenti.

Pag. 15 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Dispositivi di segnalazione
1Lampada supplementare
Aumenta l'illuminazione nella zona di manovra.
2Lampeggiatore
Lampeggia durante le fasi di apertura e chiusura dell'automazione.
3Spia stato automazione (APERTO)
Segnala che l'automazione è aperta.
4Spia stato automazione (CHIUSO)
Segnala che l'automazione è chiusa.
1
2
3 4

Pag. 16 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Dispositivi di sicurezza
In fase di programmazione, configurare il tipo di azione che deve essere svolta dal dispositivo collegato all'ingresso.
Collegare i dispositivi di sicurezza agli ingressi C1 e/o CX.
Se vengono utilizzati, i contatti C1 CK devono essere configurati in fase di programmazione.
In caso di impianto con più coppie di fotocellule, consultare il manuale del relativo accessorio.
Fotocellule DELTA
Collegamento standard Collegamento con test di sicurezza
+
10
-
11 NO C NC RX
+
10
-
11
TX
+
10
-
11 NO C NC RX
+
10
-
11
TX
Fotocellule DIR / DELTA-S
Collegamento standard Collegamento con test di sicurezza
+
10
-
2TXCNC RX TX 2
TX
+
10
-
2TXCNC RX TX 2
TX

Pag. 17 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
Fotocellule DXR / DLX
Collegamento standard Collegamento con test di sicurezza
RX TX
10 11 OUT 10 11 SY
+ -
RX TX
10 11 OUT 10 11 SY
+ -
Bordo sensibile DFWN
CNONC
DFWN

Pag. 18 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
SOFT START
La potenza massima del motore da collegare al soft starter non deve superare la potenza massima della
scheda.
AInput motoriduttore
BOutput motoriduttore
CCollegamenti morsettiera comandi e alimentazione Soft
Start
①Collegamento alimentazione + 24 V DC
②Collegamento alimentazione GND
③Collegamento START
④Collegamento ON RUN (opzionale)
⑤Collegamento OVERLOAD (opzionale)
SOFT START
M
W1
V1
U1
Limiti di impiego
Tensione di alimentazione Potenza contatto motore
24V AC/DC 3000W (400 V 3~)

Pag. 19 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
PROGRAMMAZIONE
Funzione dei DIP
DIP FUNZIONE
1 Chiusura automatica
2 Comando Sequenziale e Passo-passo
3 Comando Apre
4 Azione mantenuta
5 Prelampeggio
6 Ostacolo a motore fermo
7 Ingresso C1
8 Ingresso CX
9 Ingresso CX
10 Stop totale
11 [non utilizzato, tenere in OFF]
12 Apertura parziale
13 Test sicurezze
14 Ingresso C1
15 Ingresso CX
16 Lampada supplementare
17 Lampada supplementare
18 Freno di supporto
19 [non utilizzato, tenere in OFF]
20 [non utilizzato, tenere in OFF]
Menu delle funzioni
DIP 1 ON Chiusura automatica
Attiva la chiusura automatica.
La funzione non si attiva nei casi in cui intervengano dispositivi di sicurezza per la
rilevazione di un ostacolo, dopo uno stop totale o in caso di mancanza di tensione.
Per la regolazione del tempo di chiusura automatica, vedere il paragrafo [Regolazioni].
DIP 2 ON Sequenziale
Abilita il comando sequenziale da dispositivo di comando (2-7) e da trasmettitore.
Sequenziale - Il primo comando è di apertura, il secondo comando è di STOP, il terzo
comando è di chiusura e il quarto comando è di STOP.
DIP 2 OFF Passo passo
Abilita il comando passo passo da dispositivo di comando (2-7) e da trasmettitore.
Passo passo - Il primo comando è di apertura e il secondo comando è di chiusura.
DIP 3 ON Apre
Abilita il comando di apertura da trasmettitore.

Pag. 20 - Manuale FA01732-IT - 07/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
DIP 4 ON Azione mantenuta
Con la funzione attiva, il movimento dell’automazione (apertura o chiusura) si interrompe quando
il dispositivo di comando viene rilasciato.
L'attivazione della funzione esclude tutti gli altri dispositivi di comando, l'ingresso
2-7 e il funzionamento della scheda AF.
DIP 5 ON Prelampeggio
La funzione permette, prima di ogni manovra, l'attivazione anticipata del lampeggiatore di 5
secondi.
DIP 6 ON Ostacolo a motore fermo
Con la funzione attiva, il cancello rimane fermo se i dispositivi di sicurezza rilevano un ostacolo.
Ingresso C1
Associa una funzione all’ingresso C1.
Se i dispositivi non sono collegati sul morsetto 2-C1, posizionare il DIP 7 su ON.
DIP 7 OFF
DIP 14 OFF
C1
Riapertura durante la chiusura (Fotocellule).
DIP 7 OFF
DIP 14 ON
C1 = r7
Riapertura durante la chiusura (Bordi sensibili con resistenza 8K2).
Il test sicurezze non rileva questo ingresso.
Ingresso CX
Associa una funzione all’ingresso CX.
Se i dispositivi non sono collegati sul morsetto 2-CX, posizionare il DIP 8 su ON.
DIP 8 OFF
DIP 9 OFF
DIP 15 OFF
CX = C2
Richiusura durante l'apertura (Fotocellule)
DIP 8 OFF
DIP 9 OFF
DIP 15 ON
CX = r7
Riapertura durante la chiusura (Bordi sensibili con resistenza 8K2).
Il test sicurezze non rileva questo ingresso.
DIP 8 OFF
DIP 9 ON
DIP 15 OFF
CX = C3
Stop parziale (Fotocellule)
DIP 8 OFF
DIP 9 ON
DIP 15 ON
CX = r8
Richiusura durante l'apertura (Bordi sensibili con resistenza 8K2).
Il test sicurezze non rileva questo ingresso.
DIP 10 ON Stop totale
Disattiva l'ingresso 2-1. Se DIP 10 OFF l'ingresso viene utilizzato come normalmente chiuso.
Con ingresso aperto la funzione esclude l’esecuzione di ogni comando, compresa
l’eventuale chiusura automatica.
