Betriebsanleitung

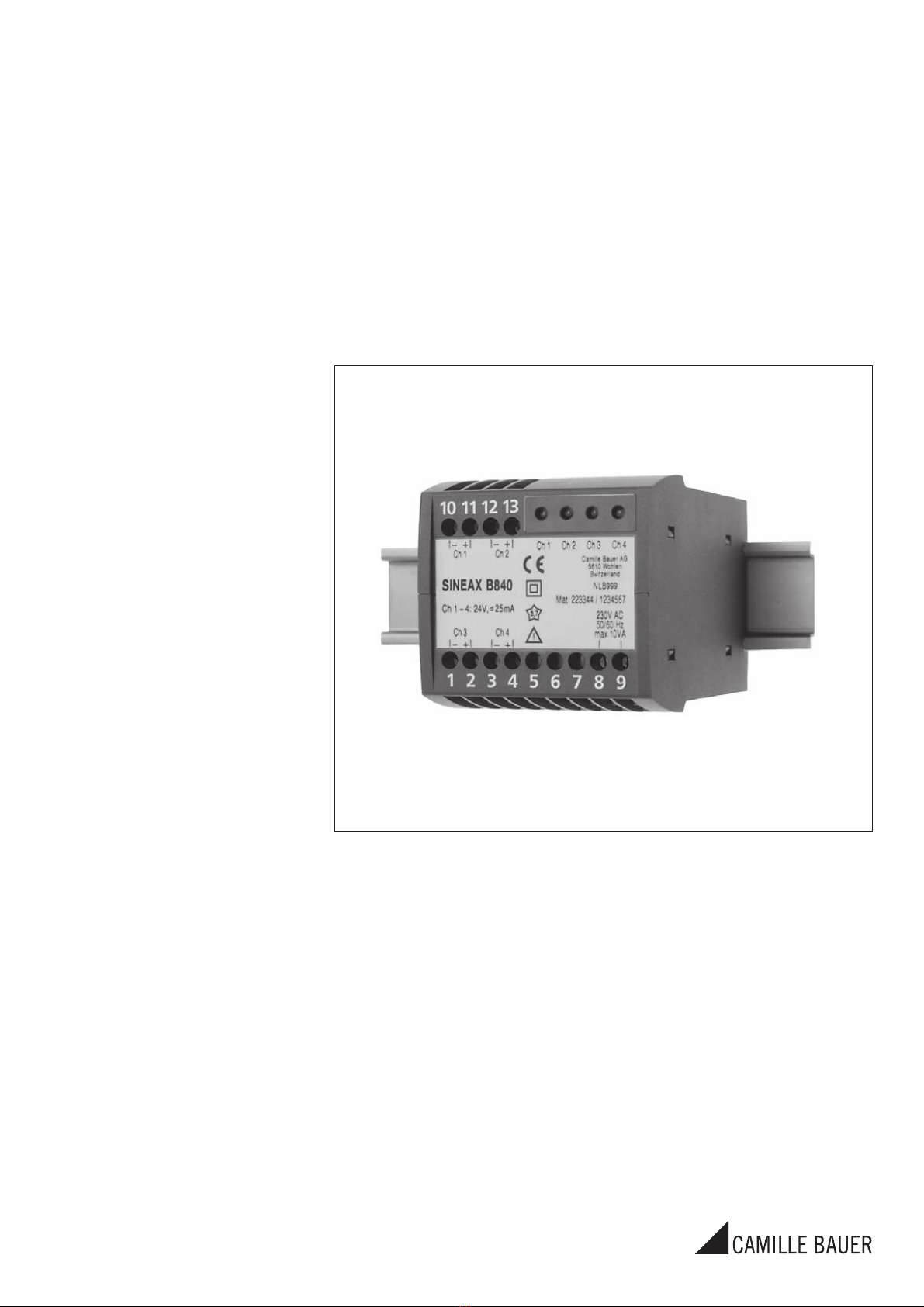

Speisegerät SINEAX B 840
Mode d’emploi
Source d’alimentation SINEAX B 840

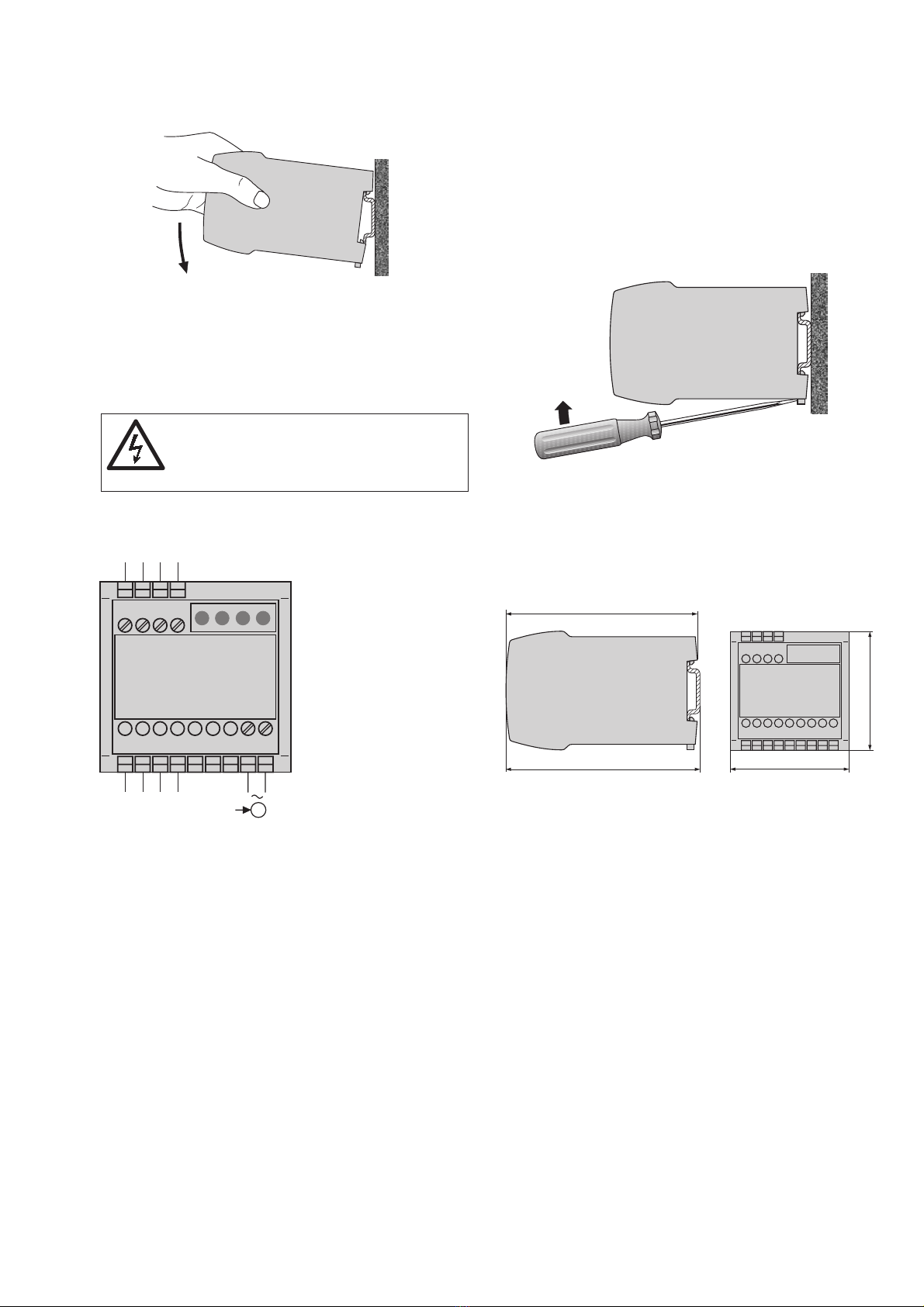

Operating Instructions
Power pack SINEAX B 840
Camille Bauer AG
B 840 B d-f-e 147 521 09.04

2
Betriebsanleitung
Speisegerät SINEAX B 840
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgen-
den Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann … ........................................................ 2
2. Kurzbeschreibung .........................................................2
3. Technische Daten ......................................................... 2
4. Befestigung ...................................................................2
5. Elektrische Anschlüsse ................................................. 3
6. Inbetriebnahme und Wartung ....................................... 3
7. Demontage-Hinweis ..................................................... 3
8. Mass-Skizze .................................................................. 3
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in regeltechnischen
Anlagen auszuführen.
3. Technische Daten
Mess-Speise-Kreis
Signalbereich: 4 … 20 mA bei 2-Drahtmess-
umformer
Speisespannung: Mess-Speise-Kreis 24 V DC ±7%
Strombegrenzung ≤25 mA
2. Kurzbeschreibung
Das Speisegerät SINEAX B 840 versorgt Messumformer in
2-Draht-Technik mit DC-Hilfsenergie. Es stehen 4 Speise-
ausgänge zur Verfügung. Jeder Speiseausgang wird durch
einegrüneLeuchtdiodeüberwacht, beigeschlossenem Mess-
Speise-Kreis leuchtet die entsprechende LED dauernd.
Hilfsenergie
Nennspannung: 24 V AC, ±10%, 50/60 Hz
115 V AC, ±10%, 50/60 Hz
230 V AC, ±10%, 50/60 Hz
Leistungsaufnahme
≤10 VA bei 4 Ausgängen
Sicherheit
Schutzklasse: II (schutzisoliert, EN 61 010)
Schutzart Gehäuse: IP 40 (Prüfdraht, EN 60 529)
Schutzart Klemmen: IP 20 (Prüffinger, EN 60 529)
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Nennisolations-
spannung
(gegen Erde): 230 V Hilfsenergie
40 V Ausgang
Einbauangaben
Bauform: Gehäuse P13/70
Gehäusematerial: Lexan 940 (Polycarbonat),
Brennbarkeitsklasse V-0 nach
UL 94, selbstverlöschend, nicht
tropfend, halogenfrei
Gebrauchslage: Beliebig
Montage: Für Schienen-Montage
Anschlussklemmen
Anschlusselement: Schraubklemme mit indirekter
Drahtpressung
Zulässiger Querschnitt
der Anschluss-
leitungen: ≤4,0 mm2eindrähtig oder
2×2,5 mm2feindrähtig
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤75%
4. Befestigung
Die Befestigung des SINEAX B 840 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müs-
sendie «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!

3
5. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typen-
schild des gelieferten Speisegerätes anschliessen.
Unbedingt sicher stellen, dass alle Leitun-
genbeim Anschliessenspannungsfrei sind!
Drohende Gefahr durch hohe Hilfs-
energiespannung!
6. Inbetriebnahme und Wartung
Hilfsenergie einschalten.
Das Speisegerät ist wartungsfrei.
7. Demontage-Hinweis

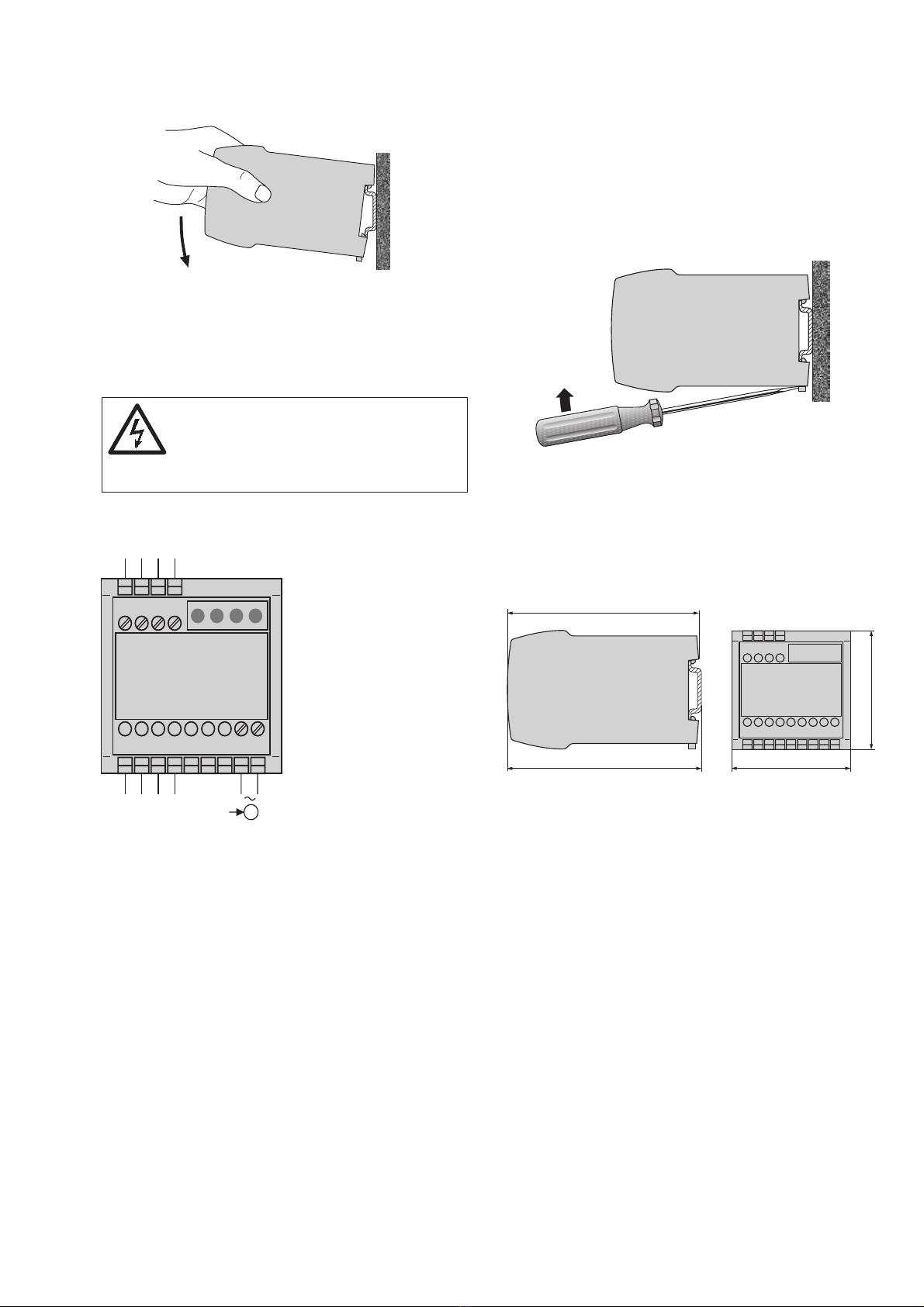

Speisegerät gemäss Bild 3 von Tragschiene abnehmen.
Bild 3
Bild 1. Montage auf Hutschiene 35 ×15 oder 35 ×7,5 mm.
Gehäuse auf Hutschiene (EN 50 022) aufschnappen
(siehe Bild 1).
4 51
10
98762
11
3
12 13
–+
Ch1
–+
Ch2
Ch1 Ch2
Hilfsenergie
Ch3 Ch4
–+–+
Ch3 Ch4
LED’s
Bild 2. Speisegerät mit 4 Speiseausgängen.
8. Mass-Skizze
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Bild 4. Gehäuse P13/70 auf Hutschiene (35 ×15 mm oder
35 ×7,5 mm, nach EN 50 022) aufgeschnappt.

4
Mode d’emploi
Source d’alimentation SINEAX B 840
Les conseils de sécurité qui doivent impérativement
être observés sont marqués des symboles ci-contre
dans le présent mode d’emploi:
Sommaire
1. A lire en premier, ensuite … .......................................... 4
2. Description brève ..........................................................4
3. Caractéristiques techniques ......................................... 4
4. Fixation ......................................................................... 4
5. Raccordements électriques .......................................... 5
6. Mise en service et entretien .......................................... 5
7. Instructions pour le démontage ....................................5
8. Croquis d’encombrement .............................................5
1. A lire en premier, ensuite …
Pour un fonctionnement sûr et sans danger,
il est essentiel de lire le présent mode
d’emploi et de respecter les recommanda-
tions de sécurité mentionnées dans
rubriques
4. Fixation
5. Raccordements électriques.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
3. Caractéristiques techniques
Boucle de mesure et d’alimentation auxiliaire
Entrée: 4 … 20 mA pour convertisseurs de
mesure en technique 2 fils
Tension d’alimentation: Boucle de mesure et d’alimentation
auxiliaire 24 V CC ±7%
Limitation du courant ≤25 mA
2. Description brève
L’alimentation SINEAX B 840 est essentiellement prévue
pour alimenter en énergie auxiliaire des convertisseurs en
technique 2 fils. 4 sorties d’alimentation sont à disposition.
Chaque sortie d’alimentation est surveillée par une diode
luminescente verte qui est allumée en permanence lorsque
le circuit d’alimentation respectif est fermé.
Alimentation auxiliaire
Tension nominale: 24 V CA, ±10%, 50/60 Hz
115 V CA, ±10%, 50/60 Hz
230 V CA, ±10%, 50/60 Hz
Consommation
≤10 VA avec 4 sorties
Sécurité
Classe de protection: II (isolé de protection, EN 61 010)
Protection boîtier: IP 40 (fil d’essai, EN 60 529)
Protection bornes: IP 20 (doigt d’épreuve, EN 60 529)
Degré d’encrassement: 2
Catégorie de
surtension: III
Tension nominale
d’isolement
(contre la terre): 230 V alimentation auxiliaire
40 V sortie
Présentation, montage, raccordement
Construction: Boîtier P13/70
Matériau du boîtier: Lexan 940 (polycarbonate),
classe d’inflammabilité V-0 selon
UL 94, à auto-extinction, ne
provoque pas de gouttes, exempt
d’halogène
Position d’utilisation: Quelconque
Montage: Pour montage sur rail
Bornes de raccordement
Elément de connexion: Borne à vis à pression indirecte des
fils
Section admissible
pour fils de connexion: ≤4,0 mm2monoconducteur ou
2×2,5 mm2conducteur souple
Ambiance extérieure
Température de
fonctionnement: – 10 à + 55 °C
Température de
stockage: – 40 à + 70 °C
Humidité relative en
moyenne annuelle: ≤75%
4. Fixation
Les sources d’alimentation SINEAX B 840 peuvent être
montés sur des rails «à chapeau».
En déterminant l’emplacement de montage, il
faut tenir compte des indications fournies sous
la rubrique «Ambiance extérieure» du chapitre
«3. Caractéristiques techniques»!

5
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles,
s’assurer impérativement que toutes les
lignes soient hors tension!
Danger imminent par tension d’ali-
mentation auxiliaire qui peut être élevée!
6. Mise en service et entretien
Enclencher l’alimentation auxiliaire.
L’appareil ne nécessite pas d’entretien.
7. Instructions pour le démontage
Démonter l’appareil du rail support selon Fig. 4.
Fig. 3
Fig. 1. Montage sur rail «à chapeau» 35 ×15 ou 35 ×7,5 mm.
Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022) (voir
Fig. 1).
4 51
10
98762
11
3
12 13
–+
S1
–+
S2
S1 S2
Alimentation auxiliaire
S3 S4
–+–+
S3 S4
DEL’s
Fig. 2. Source d’alimentation avec 4 sortie d’alimentation.
8. Croquis d’encombrement
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Fig. 4. Boîtier P13/70 encliqueté sur rail «à chapeau» (35 ×15 mm
ou 35 ×7,5 mm, selon EN 50 022).

6
Operating Instructions
Power pack SINEAX B 840
The following symbols in the Operating Instructions
indicate safety precautions which must be strictly
observed:
Contents
1. Read first and then … ................................................... 6
2. Brief description ............................................................ 6
3. Technical data............................................................... 6
4. Mounting ....................................................................... 6
5. Electrical connections ...................................................7
6. Commissioning and maintenance ................................ 7
7. Releasing the instrument .............................................. 7
8. Dimensional drawing..................................................... 7
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully andthesafety warningsgiven
in the various Sections
4. Mounting
5. Electrical connections
are observed.
The device should only be handled by appropriately
trained personnel who are familiar with it and authorised
to work in electrical installations.
3. Technical data
Input circuit (MSK)
Signal range: 4 … 20 mA with 2-wire transmitter
Supply voltage: Input circuit 24 V DC ±7%
Current limiter ≤25 mA
2. Brief description
The power supply unit SINEAX B 840 provides the DC power
supply for 2-wire transmitters. There are 4 power supply
outputs available. Each power supply output is monitored by
a green LED. The corresponding green LED is continuously
lit when the measuring / supply circuit is closed.
Power supply
Nominal voltage: 24 V AC, ±10%, 50/60 Hz
115 V AC, ±10%, 50/60 Hz
230 V AC, ±10%, 50/60 Hz
Power input
≤10 VA with 4 outputs
Safety
Protection class: II (protection isolated, EN 61 010)
Housing protection: IP 40 (test wire, EN 60 529)
Terminals protection: IP 20 (test finger, EN 60 529)
Pollution degree: 2
Installation category: III
Rated insulation voltage
(versus earth): 230 V power supply
40 V output
Installation data
Mechanical design: Housing P13/70
Material of housing: Lexan 940 (polycarbonate),
flammability Class V-0 acc. to
UL 94, self-extinguishing, non-
dripping, free of halogen
Mounting position: Any
Mounting: For rail mounting
Electrical connections
Connection: Screw-type terminals with indirect
wire pressure
Permissible cross
section of the
connection leads: ≤4.0 mm2single wire or
2×2.5 mm2fine wire
Environmental conditions
Operating temperature: – 10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity of
annual mean: ≤75%
4. Mounting
The SINEAX B 840 can be mounted on a top-hat rail.
Note “Environmental conditions” in Section
“3. Technical data» when determining the place
of installation!

7
5. Electrical connections
Connect the electrical conductors acc. to the instructions on
type label.
Make sure that all cables are not live when
making the connections!
Impending danger by high power supply
voltage!
6. Commissioning and maintenance
Switch on the power supply.
No maintenance is required.
7. Releasing the instrument
Release the instrument from a top-hat rail as shown in Fig. 3.
Fig. 3
Fig. 1. Mounting onto top-hat rail 35 ×15 or 35 ×7.5 mm.
Simply clip the device onto the top-hat rail (EN 50 022) (see
Fig. 1).
4 51
10
98762
11
3
12 13
–+
Ch1
–+
Ch2
Ch1 Ch2
Power supply
Ch3 Ch4
–+–+
Ch3 Ch4
LED’s
Fig. 2. Power pack with 4 outputs.
8. Dimensional drawing
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Fig. 4. Housing P13/70 clipped onto a top-hat rail (35 ×15 mm or
35 ×7.5 mm, acc. to EN 50 022).

8
