Canon CN-E15.5-47mm T2.8 L S User manual

Digital Cinema Lens
数字电影镜头
CN-E15.5-47mm T2.8 L S
CN-E15.5-47mm T2.8 L SP
OPERATION MANUAL
取扱説明書
使用说明书
在使用本产品之前, 请务必先仔细阅读本使用说明书。
请务必妥善保管好本书, 以便日后能随时查阅(保留备用)。
请在充分理解内容的基础上, 正确使用。
Read this operation manual before using the product.
Keep the manual in place for future reference.
ご使用の前に必ずこの取扱説明書をお読みください。
なお、取扱説明書は必要に応じてご覧になれるように大切に保管してください。
日本語 ENGLISH Appendix External view
中 文

日本語
日本語版は、日本国内用の取扱説明書です。
日本語版
安全にお使いいただくために ...................2
商品構成 ............................................................4
各部の名称 .........................................................5
フランジバック調整 ..........................................6
各種アクセサリーの装着 ...................................8
アクセサリー取付け寸法 .................................10
仕様 ................................................................. 11
Appendix（巻末付録）
External view（外観図） ................. apx. 2

2
日本語
3
安全にお使いいただく
ために
製品および取扱説明書に記載されている安全
に関する警告や注意事項は、必ず守ってくだ
さい。
これら危険防止の警告や注意事項にそった取
扱いをしない場合、けがや事故に至る可能性
があります。
この取扱説明書をよく読んで、十分に理解し
た上で本機を正しくご使用ください。
また、この取扱説明書は必要に応じてご覧に
なれるよう大切に保管してください。
この取扱説明書の中では、お客様および他の
人々の安全を守り、事故を未然に防止するた
めの警告文や注意文に以下のシンボルマーク
と言葉を使用しています。
警 告
取扱いを誤った場合に、死亡または重傷を負
う恐れがある警告事項が書かれています。安
全にご使用いただくために、必ずこの警告事
項を守ってください。
注 意
取扱いを誤った場合に、負傷を負う恐れがあ
る注意事項が書かれています。安全にご使用
いただくために、必ずこの注意事項を守って
ください。
ご 注 意
操作する上での注意事項、または推奨事項が
書かれています。
ここに記載されていることを守らないと、製
品が正しく機能しない可能性があります。
また、操作する上で有益な情報も記載されて
います。
取扱いについて
警 告
1. レンズで太陽や輝度の高い光源をのぞかな
いでください。目に障害を起こす危険があ
ります。
注 意
1. 締め付け部は、しっかりと締め付けてくだ
さい。締め付け部が緩むと、落下してけが
の原因となることがあります。
2. 定期的（目安として６ヵ月〜１年ごと）に
取付け部に緩みがないか点検してください。
取付け部が緩むと、落下してけがの原因と
なることがあります。
3. 修理を行う場合は、キヤノンマーケティン
グジャパン（株）、お求めになった代理店、
または直接キヤノンへお問い合わせくださ
い。
ご 注 意
1. レンズに強い衝撃を与えないでください。
ぶつけたり、落としたりすると故障の原因
となることがあります。
2. 急激な温度変化を与えますと、レンズの内
部が曇ってしばらくの間使用できなくなる
ことがありますが、このようなことがない
よう曇り対策処置など十分に配慮してくだ
さい。

2
3
お客様へ
1. お客様の誤った操作に起因する障害につい
ては、当社は、責任を負いかねますのでご
了承ください。
2. 本製品の品質・機能および取扱説明書に関
して、お客様の使用目的に対する適合性・
市場性などについては、一切の保証をいた
しかねます。
また、そこから生じる直接的・間接的損害
に対しても責任を負いかねます。
3. 本製品を使用して得られた結果については、
保証いたしかねます。
4. 本製品の仕様・商品構成・外観図などは、
断りなく変更することがあります。
5. 修理や保守点検、この取扱説明書に記載さ
れていない諸調整などについては、お求め
になった代理店、または下記連絡先までお
問い合わせください。
6. お客様のご都合で、当社に相談なく改造が
行われた製品に対しては、その修理などを
お引き受けできない場合がありますのでご
注意ください。
保守・点検について
ご 注 意
1. レンズの表面についたゴミやほこりは、ブ
ロアーで吹き飛ばすか、柔らかい刷毛で軽
く払ってください。指紋やシミが付いた場
合は、市販のレンズクリーナーを少量浸し
た清浄な柔らかい綿布またはレンズクリー
ニングペーパー（シルボン紙など）で軽く
ふき取ってください。
ゴミなどが付着したままで強くこすると、
レンズ表面に傷が付くことがありますので、
ご注意ください。
2. 使用条件・頻度・環境などにより異なりま
すが、毎年一回程度は保守点検を実施し、
必要な場合にはオーバーホールなどを行っ
てください。
保管について
注 意
1. 保管するときは、必ずレンズキャップ・ダ
ストキャップを付けてください。キャップ
無しの状態で保管した場合、レンズの集光
作用により火災の原因となることがありま
す。
キヤノン株式会社
〒146-8501
東京都大田区下丸子 3-30-2
キヤノンマーケティングジャパン株式会社
〒108-8011
東京都港区港南 2-16-6
この取扱説明書の著作権はキヤノン株式会社にあります。
この取扱説明書の一部または全部をキヤノン株式会社の承諾書なしに、複写・複製または転載することは、禁
止されています。
ご 注 意
1. 霧や小雨などで湿気を含んだ場合には、速
やかに乾いた布で水分をふき取り、乾燥剤
（できるだけ新しい乾燥剤を使用）とともに、
ビニール袋に入れて密封し、完全に内部の
湿気を除去してください。

4
5
商品構成
本製品 CN-E15.5-47mm T2.8 L には、マウントの形状が異なる 2つのタイプ（EF マウント
のSタイプと PL マウントの SP タイプ）があります。この取扱説明書では、特記事項がな
い限り Sタイプのイラストを使用します。
＊SP タイプ用のダストキャップは形状が異なります。
レンズキャップ
リファレンスガイド
取扱説明書
レンズ本体
ズーム／フォーカスレバー（短）
取付支柱
ズーム／フォーカスレバー（長）
ダストキャップ＊
レンズ本体 ..................................................1
ズーム／フォーカスレバー（短） ...............1
ズーム／フォーカスレバー（長） ...............1
取付支柱 .....................................................1
レンズキャップ ..........................................1
ダストキャップ ..........................................1
取扱説明書 ..................................................1
リファレンスガイド ...................................1

4
5
各部の名称

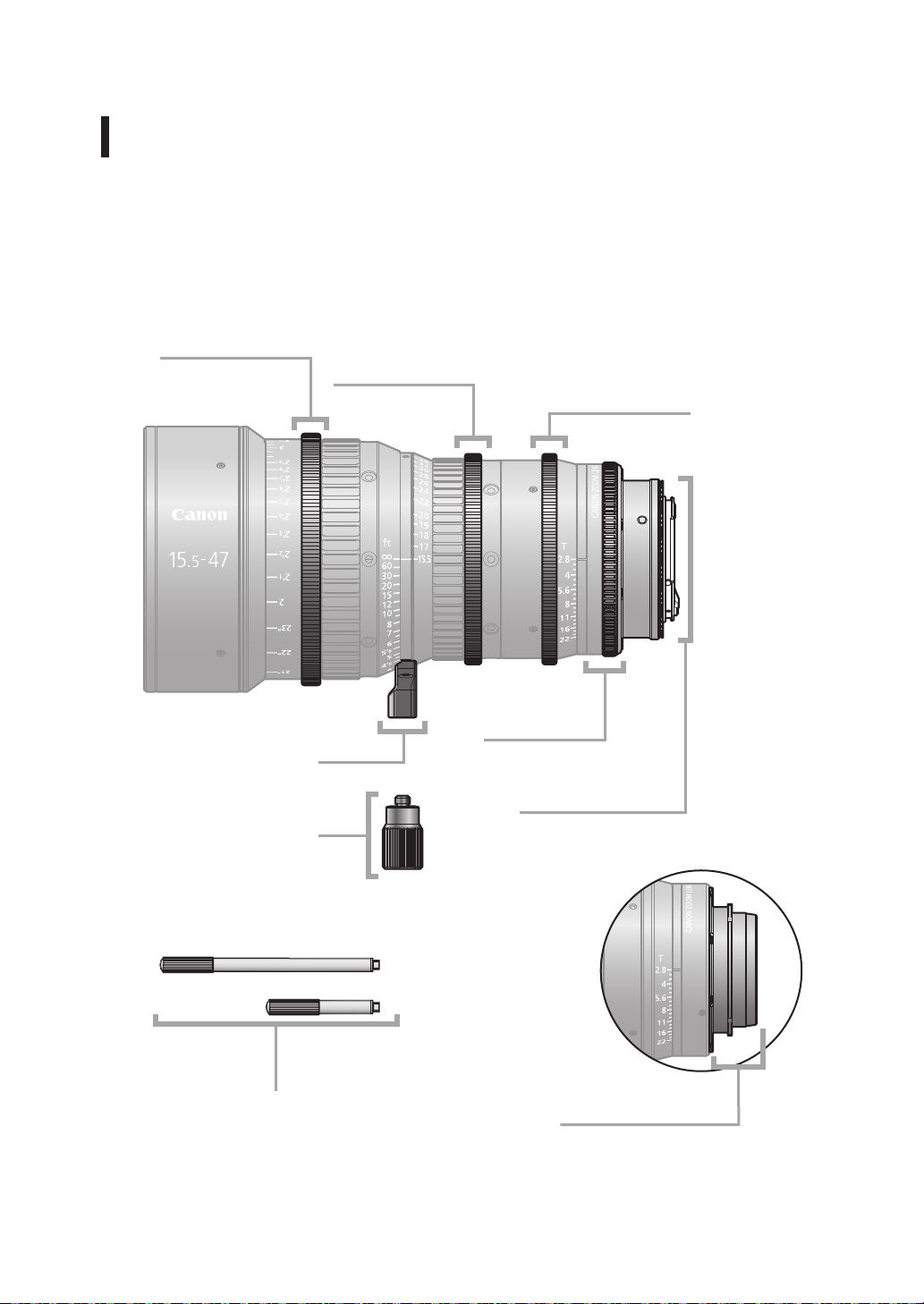

フォーカスドライブギア
歯数：133
モジュール：0.8
P.C.D.：106.4mm
操作角：300°
ズームドライブギア
歯数：111
モジュール：0.8
P.C.D.：88.8mm
操作角：93.5°
アイリスドライブギア
歯数：111
モジュール：0.8
P.C.D.：88.8mm
操作角：55°
支持支柱
F.B. 調整部
カバーリング
ズーム /フォーカスレバー PL マウント（SP タイプ）
EF マウント（Sタイプ）
取付支柱

6
7

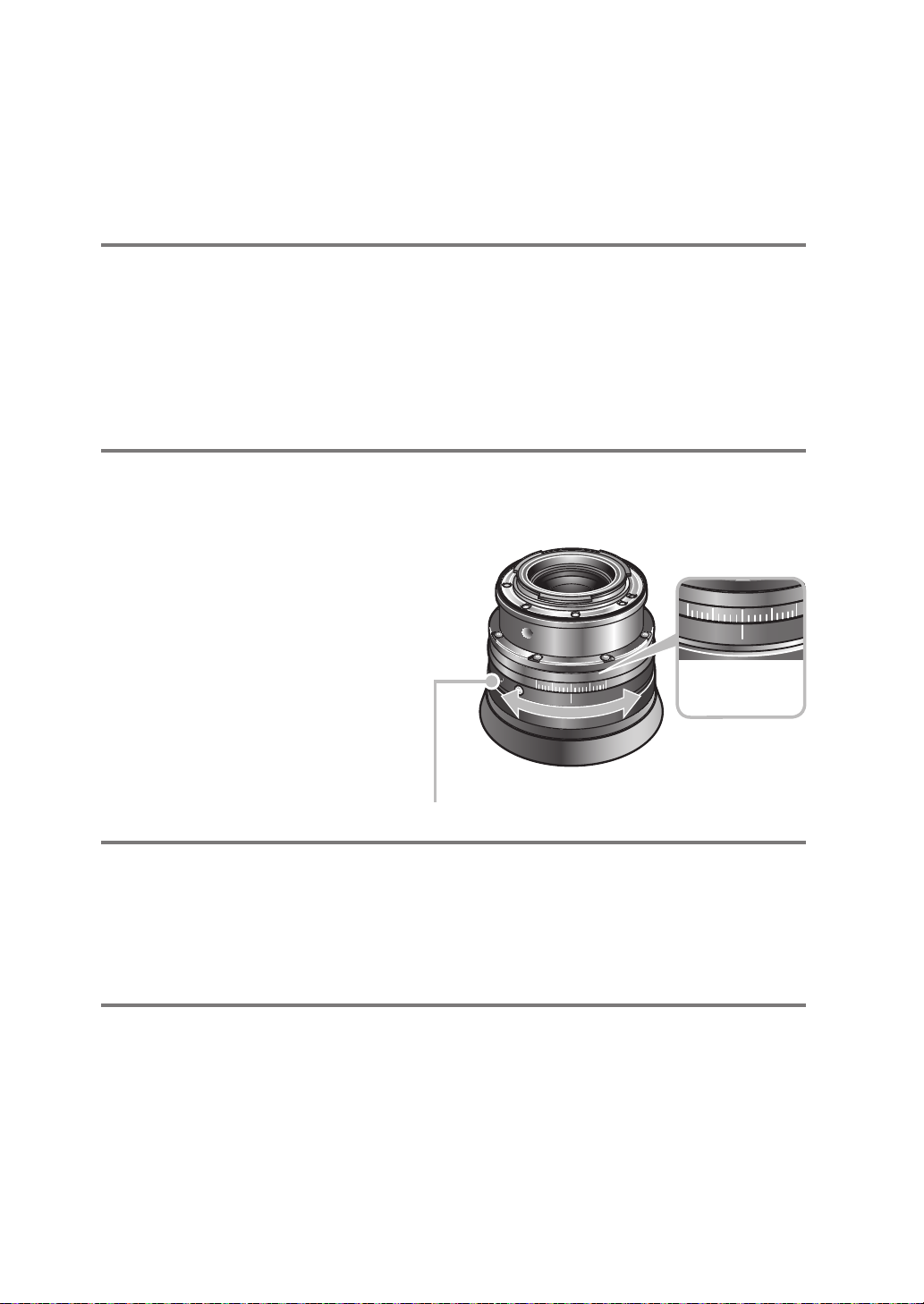

F.B.（フランジバック）調整
本レンズのフランジバックは下記の手順で調整できます。
あらかじめ、調整作業をしやすい距離 *にコントラストのはっきりした被写体を定めます。
＊推奨被写体距離：3〜6 ft
1

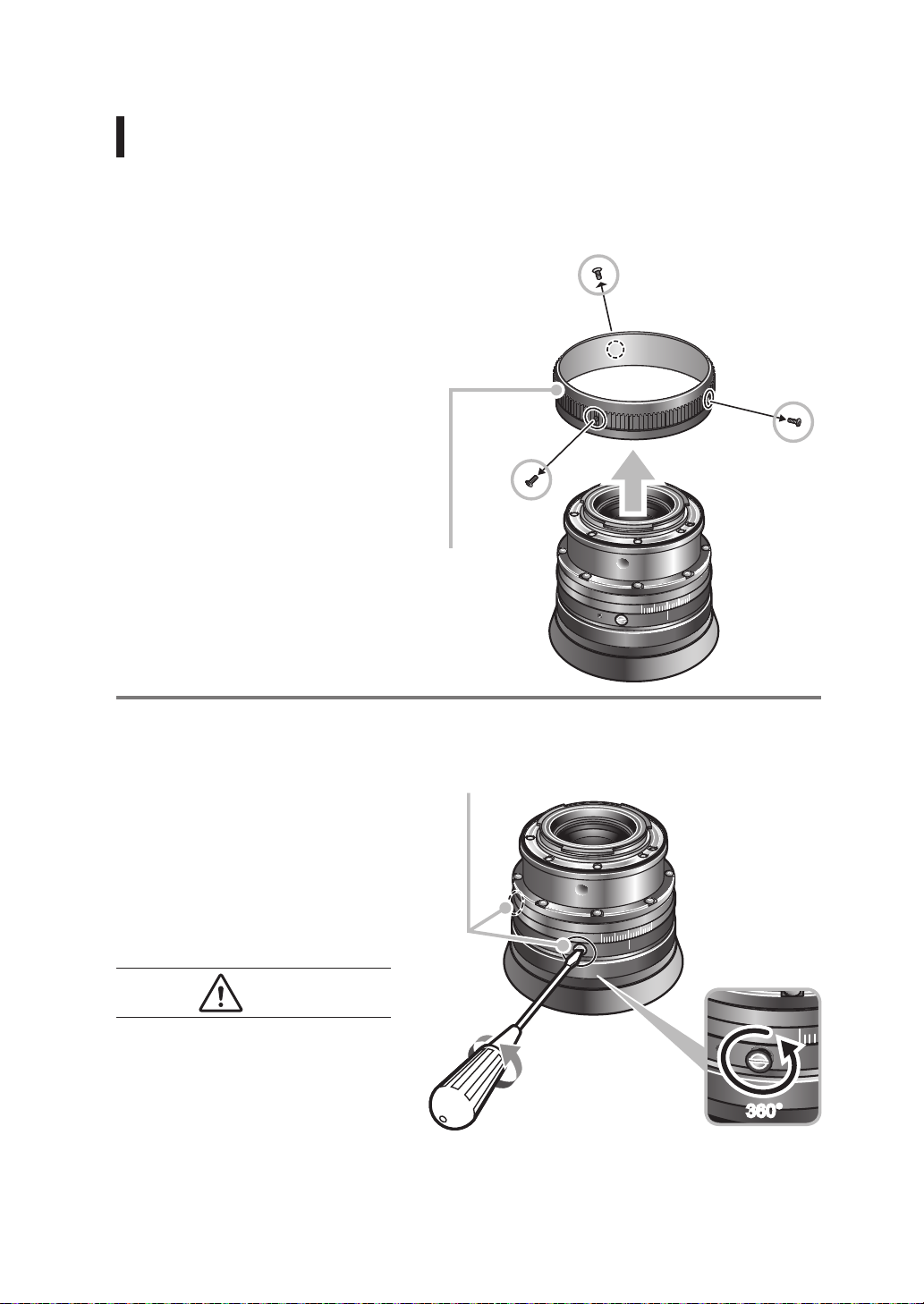

固定ビス 3個を取り外し
てから、
F.B. 調整部カバー
リングを取り外します。
ご注意：取り外したビスはなくさない
でください。
2
レンズをカメラに取り付
け、F.B. 調整リング固定
ビス 2個を一回転程ゆる
めます。
注 意
レンズはカメラマウント面に確実に
装着してください。
ご注意：固定ビスをゆるめすぎて
外さないようご注意ください。
360°
固定ビス（2本）
固定ビス（3本）
F.B. 調整部
カバーリング

6
7
3
アイリスリングを回して絞りを開放（T2.8）にします。
4
ズームリングを回して望遠（テレ）端にしてから、フォーカス
リングを回して被写体にピントを合わせます。
5
ズームリングを回して広
角（ワイド）端にしてから、
F.B. 調整リングを回して
被写体にピントを合わせ
ます。
ご注意： この時フォーカスリングを動か
さないようにしてください。
6
手順 4〜5を2、3回繰り返します。
7
F.B. 調整リングを固定し、反対の手順で F.B. 調整部カバー
リングを取り付けます。
F.B. 調整リング
調整目盛りを
ご利用ください。

8
9
各種アクセサリーの装着
ロッド径 Φ15、Φ19 のシネ用アダプターを使用し、各種アクセサリーをお使いいただくこと
ができます。
（Φ19 のロッドを使用する際は、付属の取付支柱を支持支柱に取り付けてください。）
注 意
レンズを装着する際は、必ず支持支柱をご使用ください。レンズサポー
トにレンズを装着する際、レンズのマウントに無理な力がかからないよ
うご注意ください。

8
9
注 意S タイプ（EF マウント）レンズは、以下の手順でカメラに装着して
ください。
1
レンズをカメラのレンズ
マウントにしっかり密着
させて取付けます。
詳細のレンズの取付け方法に関しては
カメラの取扱説明書をご覧ください。
2
レンズサポートに付属の
ネジを使い、レンズの取付
支柱をレンズサポートに
固定します。
3
レンズとカメラのマウント
どうしがしっかりと密着
するようにして、レンズサ
ポートをロッドにクランプ
します。
レンズサポート

10
11

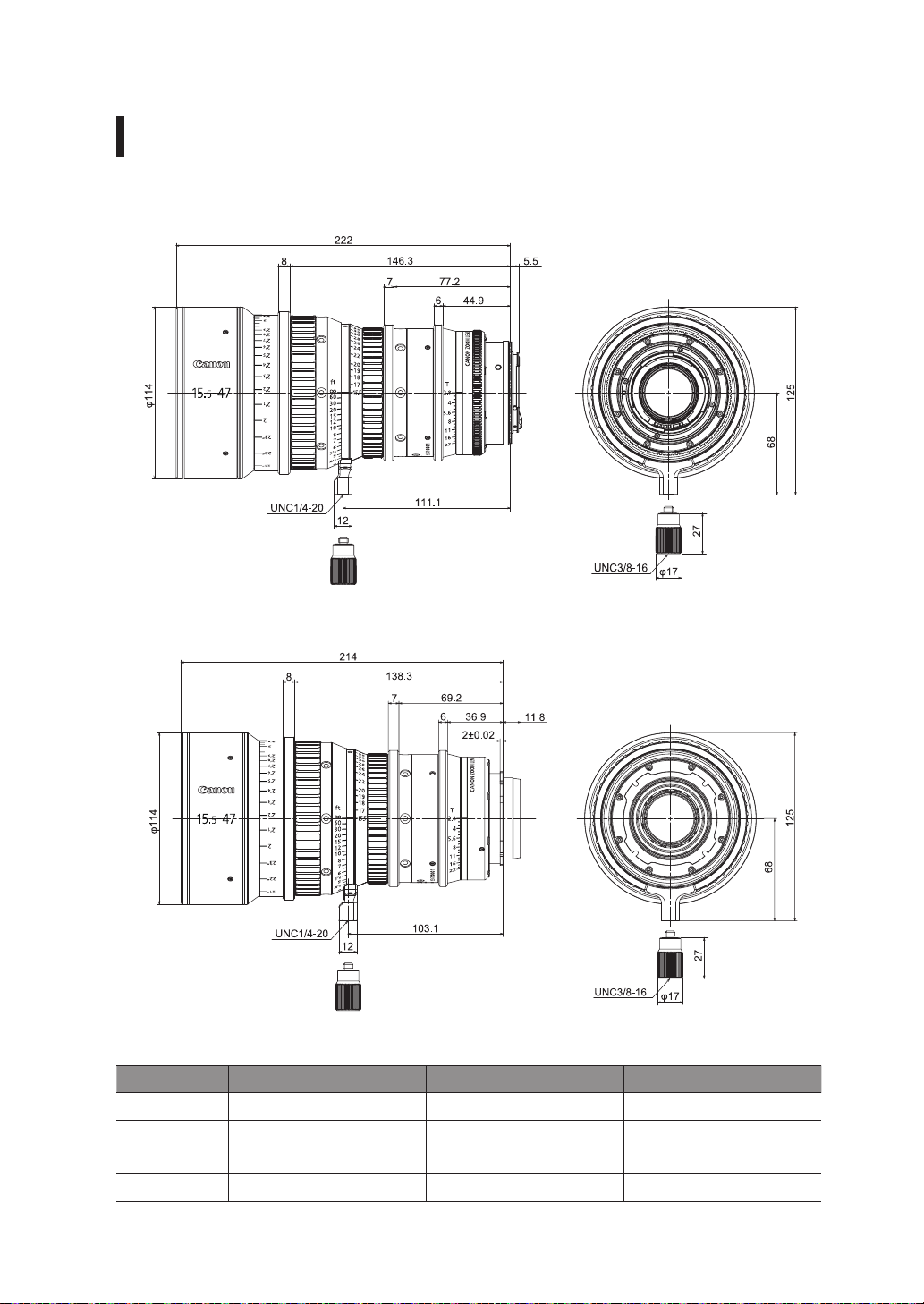

アクセサリー取付け寸法
単位：mm
Sタイプ（EFマウント）
SPタイプ（PLマウント）
ギア仕様
フォーカスドライブギア ズームドライブギア アイリスドライブギア
歯数 133 111 111
モジュール 0.8 0.8 0.8
P.C.D. 106.4 mm 88.8 mm 88.8 mm
操作角 300°93.5°55°

10
11
仕様
CN-E15.5-47mm T2.8 L S CN-E15.5-47mm T2.8 L SP
マウントタイプ キヤノン EF マウント PL マウント
焦点距離 15.5 〜 47 mm
Tナンバー T2.8（f=15.5 〜47）
絞り羽根枚数 11
像面
Super 35mm
イメージサークル／
水平 x 垂直（1.78：1）
Φ27.5 mm ／
24.0 x 13.5 mm
広角端画角（水平／垂直） 75.5° ／ 47.1°
望遠端画角（水平／垂直） 28.6° ／ 16.3°
像面
EOS C300
イメージサークル／
水平 x 垂直（1.78：1）
Φ28.2 mm ／
24.6 x 13.8 mm
広角端画角（水平／垂直） 76.9° ／ 48.0°
望遠端画角（水平／垂直） 29.3° ／ 16.7°
像面
EOS C500
イメージサークル／
水平 x 垂直（1.9：1）
Φ29.6 mm ／
26.2 x 13.8 mm
広角端画角（水平／垂直）80.4° ／ 48.0°
望遠端画角（水平／垂直） 31.1° ／ 16.7°
最短撮影距離（M.O.D.）0.5 m（イメージセンサーから）
M.O.D. 時の
被写体範囲
（横 x 縦）
Super 35mm 43.6 x 24.5 cm（広角端）
14.1 x 7.9 cm（望遠端）
EOS C300 44.7 x 25.1 cm（広角端）
14.5 x 8.1 cm（望遠端）
EOS C500 47.6 x 25.1 cm（広角端）
15.4 x 8.1 cm（望遠端）
フォーカス操作角 300°
ズーム操作角 93.5°
ギアモジュール 0.8
フロント径 Φ114 mm
全長 222 mm 214 mm
質重 2.2 kg
＊本製品は Φ15、Φ19 の各種シネ用アクセサリーに対応しています。
＊ 本製品は、センサーサイズが Super 35mm 相当および APS-C のカメラに対応していますが、
35mm フルサイズおよび APS-H のカメラには対応していません。

12
参考情報
本レンズは動画撮影用フルマニュアルレンズです。
• 本レンズは映画制作を主眼に開発され、映画用に一般的なカラーバランスを持っています。
静止画撮影を基本とする EF レンズと比較すると暖色味を帯びた色再現になっていますので、
両レンズを併用する際は、必要に応じカラーバランスの調整（ホワイトバランスの取直しなど）
を実施してください。
• 絞り開放付近および近距離の被写体では、一般に被写界深度が浅く、ピントの合う範囲が極め
てせまくなります。また、焦点距離が長いレンズほどこの傾向は顕著になります。撮影にあたっ
ては、ファインダーの拡大モード等で合焦状態を慎重に確認し、十分なテスト撮影を行った上
でフォーカス操作を行ってください。
(EF マウントレンズ限定）
• 本レンズの絞りリング上には T 値を表示しています。一方、このレンズからカメラへの絞り情
報は、従来の EF レンズとの併用を考慮して F 値を使用しているため、カメラ側ではレンズの
絞りリング上の表示と異なる値（F 値）が表示されます。
• レンズ焦点距離情報のカメラ側の表示は、小数点以下が切り捨てられて表示されます。

ENGLISH
ENGLISH
The English version is the operation manual for counties other than Japan.
GENERAL SAFETY INFORMATION ......4
Product Conguration .......................................6
Names of Parts .................................................7
F.B. (Back Focus) Adjustment ...........................8
Available Accessories ..................................... 10
Dimensions of Parts ........................................ 12
Specications .................................................. 13
Appendix
External view ................................. apx. 2

2
ENGLISH
3
FCC REGULATIONS
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment and receiver.
-- Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
-- Consult the dealer or an experienced radio/TV technician for help.
Do not make any changes or modications to the equipment unless otherwise specied in
the manual. If such changes or modications should be made, you could be required to stop
operation of the equipment.
Canadian Radio Interference Regulations
CAN ICES-3(B)/NMB-3(B)

2
3
European Union (and EEA) only.
This symbol indicates that this product is not to be disposed of with your
household waste, according to the WEEE Directive (2002/96/EC) and your
national law. This product should be handed over to a designated collection
point, e.g., on an authorized one-for-one basis when you buy a new similar
product or to an authorized collection site for recycling waste electrical and
electronic equipment (EEE). Improper handling of this type of waste could
have a possible negative impact on the environment and human health due to
potentially hazardous substances that are generally associated with EEE. At
the same time, your cooperation in the correct disposal of this product will contribute to the
effective usage of natural resources. For more information about where you can drop off your
waste equipment for recycling, please contact your local city ofce, waste authority, approved
WEEE scheme or your household waste disposal service.
Your cooperation in the correct disposal of this product will contribute to the effective usage
of natural resources and will avoid incurring administrative sanctions according to art. 50 and
following of Italian legislative decree 22/97.
For more information regarding return and recycling of WEEE products, please visit
www.canon-europe.com/environment.
(EEA: Norway, Iceland and Liechtenstein)

4
5
GENERAL SAFETY
INFORMATION
The safety warnings and cautions provided on
the product or in this operation manual must
be observed.
Failure to observe these warnings and
cautions provided to guard against hazards
may result in injury or accident.
Read this operation manual carefully to
familiarize yourself with its contents and
ensure that you can operate the product
properly.
Also, store this manual in a safe place where
it can easily be referenced whenever required.
This operation manual uses the following
symbols and terms to identify hazards to
protect you and others by preventing the
occurrence of accidents.
WARNING
This indicates a potentially hazardous
situation which, if not heeded, may result in
death or serious injury to you or others. Be
sure to heed all warning notices to ensure
safe operation at all times.
CAUTION
Indicates hazardous situations which, if not
heeded, may result in minor or moderate
injury to you or other persons, or damage to
your property.
NOTE
Emphasizes essential information which, if not
heeded, may render the product unworkable
or cause it to function improperly.
Also, provides helpful information for
operation.
HANDLING THE
PRODUCT
WARNING
1. Do not stare at the sun or other source of
high-intensity light through the lens. Doing
so could injure your eyes.
CAUTION
1. Make sure all mountings are tightened
securely. If any of these mountings
becomes loose, the lens may fall, possibly
causing injury.
2. Inspect all mountings periodically (about
every 6 months to 1 year) to make sure
they are securely tightened, and tighten
any loose parts. Otherwise, the lens may
fall, possibly causing injury.
3. If it becomes necessary to repair this
product, or to perform any operations or
adjustments not mentioned in this operation
manual, contact Canon’s representative or
the dealer who originally supplied the lens.
NOTE
1. Protect the lens from strong impacts or
shocks. Striking or dropping the lens may
result in a malfunction.
2. Do not bring the lens, kept in a very cold
ambient temperature, into a warm room,
because the lens may fog on the inside or
condensation may occur.
In these cases, the lens cannot be used
until these problems clear.
If the lens must be used under such
conditions, countermeasures are
recommended.

4
5
TO THE CUSTOMER
1. Canon shall bear no responsibility for
damage resulting from improper operation
of this product by the customer.
2. Canon shall make no guarantees about
the product quality, functions, or operation
manual and its marketability and suitability
for the customer’s purpose.
Moreover, Canon shall bear no
responsibility for any damage, direct or
incidental, that results from usage for the
customer’s purpose.
3. Canon shall make no guarantees about the
results obtained using this product.
4. The product specications, conguration,
and appearance are subject to change
without prior notice.
5. For further information on repairs,
maintenance, or adjustments not
mentioned in this operation manual,
contact your Canon dealer or your Canon
sales representative.
6. Note that Canon may be unable to
undertake servicing or repair of a product
if it is modied without consulting Canon or
your Canon sales representative.
MAINTENANCE AND
INSPECTION
NOTE
1. Gently blow or brush away dust or dirt on
the lens surface using a lens blower or a
soft lens brush. Remove any ngerprints or
other stains with a soft clean cotton cloth
moistened with commercially available lens
cleaning uid or lens cleaning paper.
Be careful not to rub dust across the lens,
as the lens surface may be scratched.
2. A periodic inspection about once a year is
recommended.
The inspection and maintenance interval
depends on the operating conditions, the
frequency of use, and the environment. If
required, overhaul the lens.
STORAGE
CAUTION
1. Always attach the lens cap (or hood
cap) and the dust cap before storing the
lens. Storing the lens without these caps
attached may present a re hazard. (Very
bright light, such as sunlight, may be
focused by the lens and cause a re.)
NOTE
1. If the lens becomes damp because of
use in fog, mist, or drizzle, wipe off the
moisture with a soft dry cloth and seal the
lens together with an effective desiccant
in a vinyl bag to remove moisture that has
entered the interior.
CANON INC.
30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
Canon Europe Ltd
3 The Square, Stockley Park, Uxbridge, Middlesex, UB11 1ET UK
All rights reserved. No part of this operation manual may be reproduced or copied in any form or by any
means without the written permission of Canon Inc.

6
7
Lens cap
Reference Guide
Operation Manual
Lens body
Zoom/focus lever (short)
Zoom/focus lever (long)
Rear lens cap*
* The shape of the rear lens cap for the SP type differs from the gure above.
Product Conguration
Two types of the CN-E15.5-47mm T2.8 L are available for the positive lock mount (S type)
and the Canon EF mount (SP type). Figures in this manual are for the S type lens unless
otherwise mentioned.
Lens body ...................................................1
Zoom/focus lever (short) ............................1
Zoom/focus lever (long) ..............................1
Attachment holder ......................................1
Lens cap .....................................................1
Rear lens cap .............................................1
Operation Manual .......................................1
Reference Guide ........................................1
Attachment holder

6
7
Names of Parts
Focus drive gear
Number of teeth: 133
Module: 0.8 metric module
P.C.D.: 106.4 mm
Angular rotation: 300°
Zoom drive gear
Number of teeth: 111
Module: 0.8 metric module
P.C.D.: 88.8 mm
Angular rotation: 93.5°
Iris drive gear
Number of teeth: 111
Module: 0.8 metric module
P.C.D.: 88.8 mm
Angular rotation: 55°
Lens holder
Attachment holder
F.B. adjuster
cover
EF mount (S type)
Zoom/focus levers PL mount (SP type)
