Carson Reflex Wheel Pro User manual

1CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
fl
h
l
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
쮕Betriebsanleitung Seite 2 - 14
Instruction Manual Page 16 - 28
Mode d’emploi Page 29 - 41
Instrucciones Página 42 - 54
Istruzioni d’uso
Pagina 54 - 67
2.4 GHz FHSS
Digital Proportional Radio Control System

2
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf Ihrer CARSON
Funkfernsteuerung, die nach dem heutigen Stand
der Technik gefertigt wurde.
Da wir stets um Weiterentwicklung und
Verbesserung unserer Produkte bemüht sind,
behalten wir uns eine Änderung in technischer
Hinsicht und in Bezug auf Ausstattung, Materialien
und Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen
vorliegenden Produktes gegenüber Daten und
Abbildungen dieser Anleitung können daher
keinerlei Ansprüche abgeleitet werden.
Diese Bedienungsanleitung ist Bestandteil des
Produkts. Bei Nichtbeachtung der Bedienungs-
anleitung und der enthaltenen Sicherheits-
anweisungen erlischt der Garantieanspruch.
Bewahren Sie diese Anleitung zum Nachlesen und
für die eventuelle Weitergabe des Modells an Dritte
auf.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie
von 24 Monaten betreffend Fehler bei der
Herstellung in Bezug auf Material und Fertigung
bei normalem Gebrauch ab dem Kauf beim
autorisierten Fachhändler. Im Falle eines Defekts
während der Garantiezeit bringen Sie das Modell
zusammen mit dem Kaufbeleg zu Ihrem Fach-
händler.
CARSON wird nach eigener Entscheidung, falls nicht
anders im Gesetz vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug
auf Material und Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im
Aufbau ähnliches ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz
geleistet wird, werden zum Eigentum von CARSON.
Im Rahmen der Garantieleistungen dürfen neue
oder wiederaufbereitete Teile verwendet werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie
für die Restlaufzeit der ursprünglichen Garantie-
frist. Nach Ablauf der Garantiefrist vorgenommene
Reparaturen oder gelieferte Ersatzteile werden in
Rechnung gestellt.
Von der Garantie ausgeschlossen
sind:
• Beschädigung oder Ausfall durch Nichtbeachten
der Sicherheitsanweisungen oder der
Bedienungsanleitung, höhere Gewalt, Unfall,
fehlerhafte oder außergewöhnliche
Beanspruchung, fehlerhafte Handhabung,
eigenmächtige Veränderungen, Blitzschlag oder
anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle
über Ihr Fahrzeug entstehen.
• Reparaturen, die nicht durch einen autorisierten
CARSON Service durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und
Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie
Einrichten und vom Service vorgenommene
Einstell- und Wiedereinrichtungsarbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte,
darüber hinaus ist auch eine von Land zu Land
verschiedene Geltendmachung anderer Ansprüche
denkbar.

3CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D
Vor dem Gebrauch Ihrer neuen Funkfernsteuerung lesen Sie bitte
dieses Handbuch sorgfältig durch!
Konformitätserklärung
Hiermit erklärt Dickie-Tamiya GmbH & Co. KG, dass
sich dieses Modell einschließlich Fernsteueranlage
in Übereinstimmung mit den grundlegenden
Anforderungen folgender EG-Richtlinien:
98/37EG für Maschinen und 89/336/EWG über
die elektromagnetische Verträglichkeit und den
anderen relevanten Vorschriften der Richtlinie
1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann
angefordert werden:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 •
D-90765 Fürth • Germany
Tel. +49 - (0)911 - 9765-03
Bedeutung des Symbols auf
dem Produkt, der Verpackung
oder Gebrauchsanleitung:
Elektrogeräte sind Wert-
stoffe und gehören am
Ende der Laufzeit nicht in
den Hausmüll! Helfen Sie
uns bei Umweltschutz und
Recourcenschonung und
geben Sie dieses Gerät bei
den entsprechenden Rück-
nahmestellen ab. Fragen dazu beanwortet Ihnen
die für Abfallbeseitigung zuständige Organisation
oder Ihr Fachhändler.
Wir wünschen Ihnen viel Spaß
mit Ihrem CARSON Modell und
jederzeit gute Fahrt!

4
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Lieferumfang
Inhalt
Sender
Empfänger
Vorwort................................................................................... 2
Lieferumfang........................................................................ 4
Besonderheiten der 2,4 GHz-Fernsteuerung........... 5
Vorteile der 2,4 GHz-Technik .......................................... 5
Besonders zu beachten.................................................... 5
Sicherheitshinweise........................................................... 6
Betriebsablauf...................................................................... 7
BEC-System/Anschluss an Empfänger ........................ 7
Ausstattung für Verbrennungsmotor......................... 8
Außenansicht des Senders.............................................. 8
Funktionen............................................................................ 9

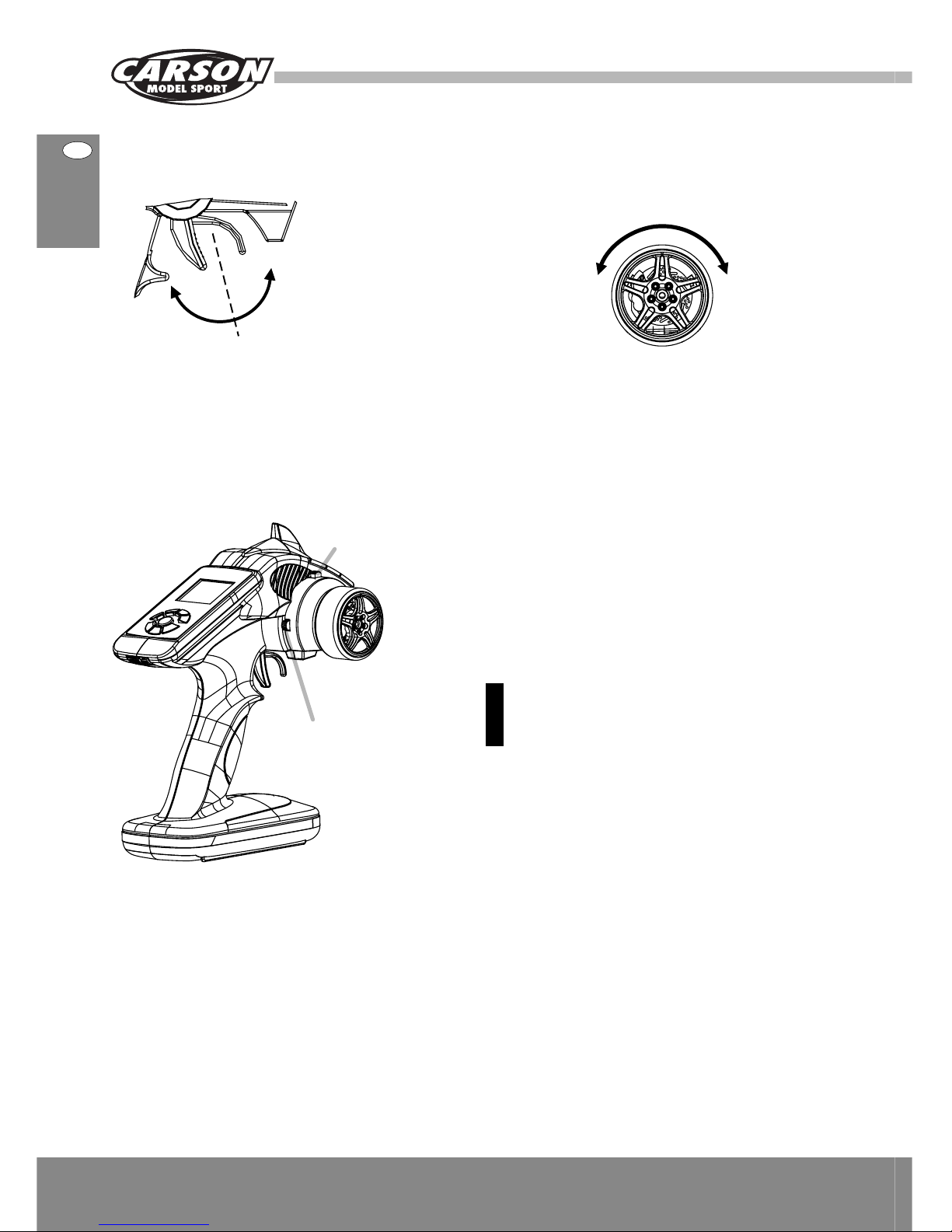

Einstellung Gashebelwirkung........................................ 9
Bedienungs Senders........................................................10
Einstellung Failsafe........................................................... 11
Verbindung von Sender und Empfänger ................11
Funktionen/Einstellungen ............................................ 12
Technische Daten .............................................................14

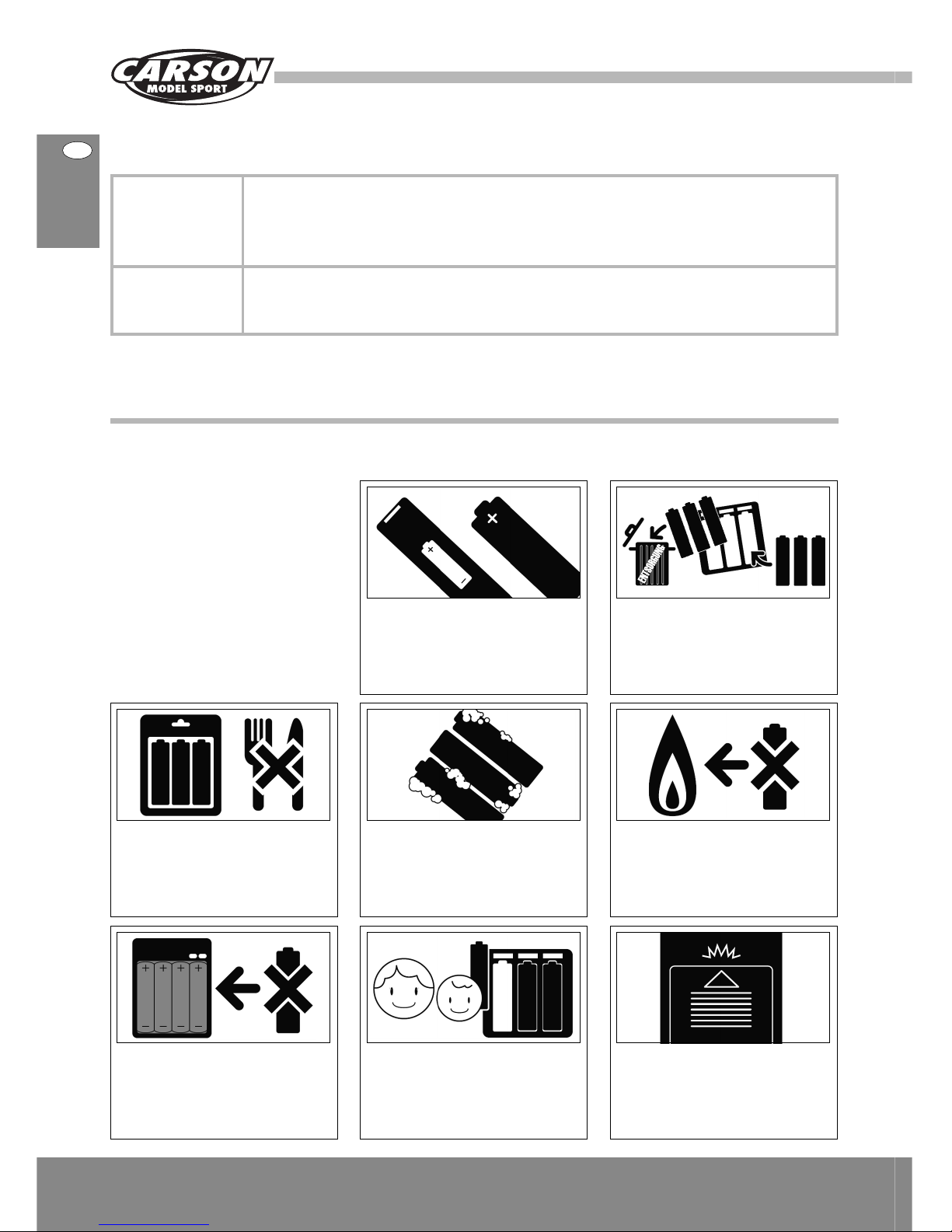

Richtlinien zur Batteriesicherheit ............................... 14

5CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D
Besonderheiten der 2,4 GHz-Fernsteuerung
Vorteile der 2,4 GHz-Technik
Besonders zu beachten
Die Sendetechnik mit 2,4 GHz unterscheidet
sich in einigen Punkten grundlegend von der
Technik im Frequenzbereich 27,35 und 40 MHz,
welche bisher für die Fernsteuerung von Modellen
gebräuchlich ist. Die bisherige Fixierung auf einen
durch Steckquarze festgelegten Kanal entfällt,
Sender und Empfänger arbeiten mit einer Codie-
rung, der Empfänger akzeptiert nur Signale mit
der Codierung „seines“ Senders. Das Signal des
Senders wird jeweils nur einige Millisekunden lang
gesendet, vor dem nächsten Signal wird eine Pause
eingelegt, die länger dauert als das Sendesignal.
Dennoch werden in einer Sekunde –zig Signale
empfangen und vom Empfänger ausgewertet.
Signale, welche der Empfänger als fehlerhaft
erkennt (falsche Codierung, nicht ins Signalschema
passende Zeichenfolge etc.), werden unterdrückt
und nicht als Steuerbefehl weitergegeben.
Entsprechend der höheren Frequenz verkürzt sich
die Länge der Antennen.
Fernsteuerungen mit dieser Sendetechnik sind für
den Modellbau gebührenfrei zugelassen.
Zwar ist auch der hier verwendete Frequenzbereich
in Kanäle aufgeteilt, der Anwender muss sich
jedoch nicht um deren Belegung kümmern und hat
hierauf auch keinerlei Einfluss.
Durch gleiche Codierung von Sender und
Empfänger ist die Störung eines anderen
Empfängers durch einen fremden Sender aus-
geschlossen.
Steckquarze werden nicht benötigt, der Sender
erzeugt die gerade passende Frequenz mittels
Synthesizerschaltung, ebenso der Empfänger,
welcher sich die zu seiner Codierung gehörige
Frequenz ermittelt.
Die bisher gefürchtete Doppelbelegung eines
Kanals (fremder Sender, ggf. durch Überreichweite,
stört eigenen Empfänger) entfällt, Empfänger und
Sender können ohne vorherige Absprache mit
anderen Modellbetreibern bedenkenlos einge-
schaltet werden.
Die Informations-Übertragungskapazität ist
deutlich größer als bei den bisherigen Fern-
steuerungen, was sich z.B. positiv auf die
Ansteuerung von Digitalservos auswirkt.
Vor allem bei Veranstaltungen mit vielen Teil-
nehmern steht die eigene Anlage ständig für
Einstellungen, Tests und Umbauten zur Verfügung,
da die Zahl gleichzeitig eingeschalteter Sender
praktisch unbegrenzt ist.
Durch die sehr kurze Wellenlänge können Hinder-
nisse die Ausbreitung der Funkwellen stören oder
abschwächen, in der Linie zwischen Sendeantenne
und Empfängerantenne sollte sich möglichst kein
Hindernis befinden.
Die Empfängerantenne muss im Modell möglichst
entfernt von elektrisch leitenden Teilen und gut
sichtbar (aus dem Modell ragend) angeordnet sein,
andernfalls droht Reichweitenverlust.

6
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Sicherheitshinweise
Vorsicht
Sie können die Kontrolle über Ihr Modell verlieren,
wenn der Sender- oder Empfänger-Akku nur noch
eine ungenügende Spannung aufweisen. Ein
Empfänger-Akku, dessen Stromversorgung nach
längerem Betrieb nachlässt, bewegt die Servos nur
sehr langsam, die Kontrolle wird unberechenbar.
Wenn Sie ein Modell besitzen, bei welchem der
Elektro-Motor und der Empfänger vom gleichen
Akku gespeist werden (so genanntes BEC-System),
sollten Sie den Betrieb abbrechen, sobald die
Spitzengeschwindigkeit stark nachlässt, Sie würden
andernfalls kurze Zeit später die Kontrolle über das
Fahrzeug verlieren.
R/C Modelle können durch das Erreichen hoher
Geschwindigkeit Personen verletzen oder Sach-
schäden verursachen. Der Reiz beim Fahren eines
R/C-Modells liegt im zuverlässigen Zusammenbau
des Modells und seiner sorgfältigen, gewissen-
haften Bedienung.
1. Befolgen Sie alle Warnungen und Anweisungen
in dieser Anleitung.
2. Seien Sie „sicherheitsbewusst“ und benutzen Sie
immer Ihren gesunden Menschenverstand.
3. Denken Sie daran, dass das Betreiben eines R/C-
Modells ein anspruchsvolles Hobby ist, welches
man nicht in kürzester Zeit erlernen kann,
sondern erst allmählich durch richtige Anleitung
und Training die entsprechende Geschicklichkeit
entwickelt.
4. Gehen Sie kein Risiko ein, etwa mit einem
Modellauto bei zu schlechtem Wetter oder
bei Vorhandensein einer Ihnen bekannten
Funktionsstörung zu fahren.
5. Durch die spezielle Technik der Fernsteuerung
mit 2,4 GHz bilden Sender und Empfänger eine
Einheit und sind aufeinander abgestimmt. Eine
Beeinflussung des Empfängers durch beliebige
andere Sender oder Funksignale tritt nicht auf.
Die bei den bisherigen Frequenzen (27/35/
40 MHz) übliche Überprüfung, ob andere
Modelle in der Nähe mit dem gleichen
Frequenzkanal betrieben werden, ist nicht mehr
erforderlich.
6. Beachten Sie die Vorschriften einer R/C-Bahn,
falls Sie dort Ihr Modell betreiben.
7. Es ist sehr gefährlich, sowohl für Autofahrer als
uch für ein RC-Modell, wenn Sie damit auf einer
öffentlichen Straße fahren, unterlassen Sie daher
Fahrten auf öffentlichen Straßen oder Plätzen.
8. Vermeiden Sie, mit Ihrem RC-Fahrzeug in
Richtung von Personen oder Tieren zu fahren.
Diese Modelle beschleunigen sehr schnell und
können ernste Verletzungen verursachen.
9. Diese Fernsteueranlage wird nicht zum Betreiben
von Schiffsmodellen empfohlen.
10. Sobald Sie beim Betrieb Ihres Modells irgend-
welche Unregelmäßigkeiten oder Störungen
beobachten, beenden Sie den Betrieb.
Schalten Sie Ihre Fernsteuerung und Ihr Modell
erst wieder ein, wenn Sie sicher sind, dass das
Problem behoben ist.
R/C-Modelle sind keine „Spielsachen“ – Sicher-
heitsmaßnahmen und vorausschauendes
Handeln sind eine Grundbedingung für den
Betrieb eines ferngesteuerten Modells!
11. Nutzen Sie die Möglichkeit der Failsafe-
Einstellung, die bei einem eventuellen Ausfall
der Signalübertragung – z.B. durch zu geringe
Senderspannung – das Modell in einen
Steuerungszustand versetzt, bei welchem es
nicht unkontrolliert davonfährt.
Nehmen Sie sich die Zeit und lesen
Sie die Seiten dieser Broschüre
genau durch, bevor Sie den Einbau
vornehmen.

7CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D
Betriebsablauf
BEC-System/Anschluss an Empfänger
Zwar sprechen manche Veröffentlichungen davon,
dass die Reihenfolge für die Inbetriebnahme des
Senders und Empfängers bei 2,4 GHz -Anlagen
keine Rolle mehr spielt, wir empfehlen jedoch die
für die bisherigen Anlagen übliche Reihenfolge
beizubehalten.
• Vor dem Betrieb: Erst den Sender einschalten,
dann den Empfänger. Als letztes den Fahr-Akku
mit dem Regler verbinden.
• Nach dem Betrieb: Den Akku vom Regler
trennen. Den Empfänger ausschalten, dann den
Sender ausschalten.
• Vergewissern Sie sich, vor und nach Inbetrieb-
nahme des Senders, dass alle Trimmungen in der
gewünschten Stellung stehen und alle Kontrollen
vorgenommen worden sind.
BEC-Empfänger:
Der Empfänger hat keine separate Stromversor-
gung und wird über den Fahr-Akku, welcher den
Motor antreibt, mit Strom versorgt. Das BEC-System
des elektronischen Fahrreglers reduziert die Span-
nung des Fahrakkus für den Empfänger auf einen
verträglichen Wert.
Ni-MH Akkupacks von 6 V bis 8,4 V können verwen-
det werden. Akkus mit höherer Spannung können
den Empfänger und die Servos beschädigen.
Verwenden Sie ausschließlich elektronische Fahr-
regler, welche einen BEC-Anschluss besitzen.
zum Motor
Anschluß Akku
Ein/Ausschalter
Lenkservo Kanal 1
(nicht enthalten)
Empfänger
Keine separate Stromversorgung für
den Empfänger anschließen!
Elektronischer Fahrregler
(Nicht enthalten)
ACHTUNG
Überprüfen Sie beim Einbau alle
Steckverbindungen auf richtige Polung!

8
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Einlegen der Batterien/Akkus:
1. Entfernen Sie die Batterieabdeckung am Sender.
2. Ersetzen Sie die alten mit neuen AA
Mignon Batterien/Akkus.
Bitte setzen Sie neue Batterien/Akkus ein, wenn
die LED-Anzeige blinkt oder der Buzzer ertönt.
4 Batterien
Ausstattung für Verbrennungsmotor
Empfänger-Batterien /-Akkus und zwei Servos sind erforderlich.
Empfänger
Steckerform
beachten!
Empfänger-Schalter
Empfänger-Batteriebox,
empfohlen werden NiMH-
Akkus N° 50 060 9000
Lenkservo
Kanal 1
(Nicht enthalten)
Gasservo Kanal 2
(Nicht enthalten)
Servo Kanal 3
(Nicht enthalten)
ACHTUNG
Beim Einstecken der Servostecker in den
Empfänger auf die Steckerform achten! Das
schwarze Kabel zeigt nach außen!
Außenansicht des Senders

9CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D
Funktionen
Steckplätze:
1. Lenkservo (CH 1)
2. Gasservo/Fahrregler
(CH 2)
3. Kanal 3 Servo (Ch 3)
4. Kanal 4 Servo (Ch 4)
B/C: Stromzufuhr
2,4 GHz Antenne
LCD Display
+/- Knopf
SEL/CH
Knopf
ST D/R
Knopf
TH D/R
Knopf
Ein-/Ausschalter
Haltegriff
Batteriebox
Lenkrad
Gashebel
Gastrimm
Lenkungstrim
Schalter
Fail safe set
Schalter für
3. Kanal
Ladebuchse
Einstellung
Gashebelwirkung
Das Verhältnis des Hebelweges der Gasbetätigung
von Vorwärtsfahrt zu Bremsen/Rückwärtsfahrt kann
in zwei Stufen eingestellt werden, entweder 50:50
oder 70:30. Letzteres eignet sich z.B. für Verbrenner-
autos oder bei Rennen.
Einstellung
Gashebelwirkung
Einstellung Gashebelwirkung

10
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Akku-/Batteriezustand Anzeige
Falls die Akkus/Batterien zu schwach sind, muss
der Betrieb sofort eingestellt werden.
Trimmung Lenkung (ST)
Trimmung Gas (TH)
Trimmung Gas:
Mit dem Gas-Trimmhebel können Sie die Neutral-
stellung des Gasservos/Fahrreglers nachjustieren.
Trimmung Lenkung:
Falls die Vorderräder nicht gerade stehen, verwen-
den Sie die Lenkungs-Trimmung zum nachjustieren.
A. Gashebel B. Lenkrad
1. Drücke den Gashebel nach vorne um langsamer
zu werden oder zu bremsen.
2. Ziehe den Gashebel nach hinten um zu
beschleunigen.
Vorwärts/
beschleunigen Neutral
Neutral
Links Rechts
Bremse/
langsamer
Bedienung des Senders

11CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D
123
Einstellung Failsafe
Verbindung von Sender und Empfänger
1. Der Gashebel und Lenkrad müssen auf Neutral
stehen.
2. Schalten Sie den Sender und anschliessend den
Empfänger ein.
3. Drücken Sie den „F/S SET“ Knopf am Empfänger,
die LED beginnt zu blinken.
4. Bringen Sie den Gashebel in die Bremsposition
und drücken Sie dann den „F/S SET“ Knopf
erneut. Die LED leuchtet nun dauerhaft.
5. Bei Elektrofahrzeuge muss der Gashebel bei der
Failsafe-Einstellung in die gewünschte Stopp-
Position gebracht werden.
1. Schalten Sie den Empfänger
ein. Drücken Sie den „SW“
Knopf, die LED beginnt zu
blinken.
2. Schalten Sie
den Sender
ein.
3. Wenn die LED am Empfänger
dauerhaft leuchtet ist der
Verbindungsvorgang abge-
schlossen. Das RC-System ist
einsatzbereit.
Achtung
Für Einstellungen und dem Bindingvorgang
sollte der Sender und Empfänger nicht weiter
wie 40 cm entfernt sein.

12
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
SEL
CH -
+
ST+ TH- ST-
TH+
Funktionen/Einstellungen
LCD Display Funktionsanzeigen
Menübeschreibung siehe
nächste Seite!
LCD Display
D/R Knöpfe
SEL Knopf CH Knopf
- Knopf
bedeutet „+“ oder „-“ Knopf drücken
bedeutet „SEL“ Knopf drücken
bedeutet „CH“ Knopf drücken

13CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D
Der Sender benötigt für den Betrieb 4 Batterien
oder Akkus der Größe AA Mignon.
Sobald Sie am Ein/Aus Schalter einschalten ist der
Sender Betriebsbereit.
Nach dem der Sender eingeschaltet wurde,
erscheint auf dem LCD Display die Batterie/Akku-
Spannung in „V“ und darunter der Modellname/
Nummer welches zuletzt ausgewählt wurde.
Über die Knöpfe „SEL“, „CH“, „+“ und „-“ werden die
Einstellungen verändert.
1. Drücke +/- um das gewünschte Modell auszu-
wählen. Sie haben die Möglichkeit 15 Speicher-
plätze zu belegen. Im LCD Display werden
Modell-Nummer und Modell-Name angezeigt.
2. Drücke „SET“ um zur gewünschten Einstellung
zu gelangen. Folgende Funktionen stehen zur
Auswahl:
• Einstellung „REV“ (Servo Drehrichtung
umkehren)
Drücke den Knopf „CH“ und wähle zwischen ST,
TH oder 3CH. Drücke +/- für normal oder Reverse.
• Einstellung „EPA“ (Servowegbegrenzung)
Drücke den Knopf „CH“ und wähle zwischen TH
oder ST. Um die Drehrichtung auszuwählen muss
bei TH der Gashebel nach vorne oder hinten und
bei St das Lenkrad nach links oder rechts bewegt
werden. Das Display zeigt LFU für links und
vorwärts und RBU für rechts und Bremse an. Über
+/- kann der gewünschte Wert zwischen 0 - 120%
eingestellt werden.
• Einstellung ABS (Anti-blockier-system)
Drücke +/- für ABS -an oder ABS- aus.
• Einstellung EXP (Exponential)
Drücke den Knopf „CH“ und wähle zwischen
ST(Lenkung) FW(Vorwärts) und BK(Bremse). Über
+/- kann der gewünschte Expo-Wert zwischen
-100% – 100% eingestellt werden.
• MODEL NAME (Modellnamen eingeben)
Drücke den Knopf CH bis Sie zur Einstellung
Modellname kommen. Über +/- können die
Zeichen 0 - 9 und A - Z eingegeben werden.
3. Drücke zum abschließen der Einstellungen den
SEL-Knopf so oft bis die Batterieanzeige wieder
erscheint.
Die neu eingegeben Werte werden dann auto-
matisch abgespeichert.
4. ST-TRIM (Trimmung der Lenkung)
Drücke TRIM-ST+ oder TRIM-ST- um die Mittel-
stellung des Lenkservos zu verändern.
Es kann von 0 - 100% rechts bis 0 - 100% links
eingestellt werden.
5. TH-TRIMM (Trimmung des Gasweges)
Drücke TRIM-TH+ oder TRIM-TH- um die Mittel-
stellung des Gasservos zu verändern.
Es kann von 0 - 100% Gas bis 0 - 100% Bremse
eingestellt werden.
6. Einstellung D/R ST (Dualrate Lenkung) Dual Rate
erhöht oder reduziert den Servoweg in Bezug auf
den Weg des Lenkrads/Gashebels proportional
über den gesamten Servoweg.
Drücke D/R ST+ oder D/R ST- um die Dualrate-
Einstellung der Lenkung zu verändern.
Es kann ein Wert zwischen 0 - 100% eingestellt
werden.
7. Einstellung D/R TH (Dualrate Gas)
Drücke D/R TH+ oder D/R TH- um die Dualrate-
Einstellung des Gaswegs zu verändern.
Es kann ein Wert zwischen 0 - 100% eingestellt
werden.

14
D
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Richtig eingesetzt sind haushalts-
übliche Batterien eine sichere und
zuverlässige, mobile Stromquelle.
Probleme können nur auftreten, falls
sie fehlerhaft verwendet werden,
was zum Auslaufen oder in extremen
Fällen zu Feuer oder Explosion führen
kann. Nachfolgend daher einige
einfache Richtlinien für sicheren
Gebrauch von Batterien, welche das
Aufkommen irgendwelcher Probleme
verhindern können.
Richtlinien zur Batteriesicherheit
Achten Sie darauf, Ihre Batterien richtig
einzulegen; beachten Sie dabei die Plus- und
Minus-Markierungen auf Batterie und Gerät.
Fehlerhaftes Einlegen kann zum Auslaufen
oder – in extremen Fällen – zu Feuer oder
sogar Explosion führen.
Bewahren Sie unbenutzte Batterien in ihrer
Verpackung und entfernt von Metallgegen-
ständen auf, welche eventuell Kurzschluss
verursachen könnten, der zum Auslaufen oder
– in extremen Fällen – zu Feuer oder sogar
Explosion führen könnte.
Versuchen Sie niemals, normale Batterien wie-
der aufzuladen, weder mit einem Ladegerät
noch durch Einsatz von Wärme. Sie könnten
auslaufen, Brände verursachen oder sogar
explodieren. Es gibt wiederaufladbare Akkus,
die eindeutig als solche gekennzeichnet sind.
Entfernen Sie leere Batterien aus Ihrem Gerät
und auch alle Batterien aus Geräten, die Sie für
längere Zeit nicht betreiben wollen. Batterien
könnten auslaufen und Schaden verursachen.
Beaufsichtigen Sie Kinder, wenn diese selbst-
ständig Batterien austauschen, um sicher zu
gehen, dass sie diese Richtlinien befolgen.
Werfen Sie Batterien niemals ins Feuer, sie
könnten dadurch zur Explosion gebracht
werden.
Geben Sie verbrauchte Batterien bei entspre-
chenden Sammelstellen ab.
Achten Sie darauf, dass Batteriefächer
gesichert sind.
Tauschen Sie jeweils den gesamten Batterie-
satz auf einmal aus und achten Sie darauf,
nicht alte und neue Batterien oder solche
unterschiedlichen Typs zu mischen, da dies
zum Auslaufen oder – in extremen Fällen – zu
Feuer oder sogar Explosion führen kann.
Die Geschäftspolitik von CARSON ist es, nach Qualitätsverbesserung zu streben. CARSON behält sich daher
das Recht vor, diese Angaben jederzeit ohne Ankündigung zu ändern.
Technische Daten
Sender FREQUENZ 2,4 GHz
STROMVERSORGUNG DC 4,8 - 6 V=
GEWICHT 371 g
Empfänger STROMVERSORGUNG DC 4,8~6,0 V (Batteriebox bzw. über BEC vom Fahr-Akku)
ABMESSUNGEN MM 35 x 26 x 14 mm
GEWICHT 10 g

15CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
D

16
GB
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Dear Customer
We congratulate you for buying this CARSON radio
control system, which is designed using state of the
art technology.
According to our policy of steady development
and improvement of our products, we reserve the
right to make changes in specifications concerning
equipment, materials and design of this product at
any time without notice.
Specifications or designs of the actual product may
vary from those shown in this manual or on the box.
This manual forms part of this product. Should you
ignore the operating and safety instructions, the
warranty will be void.
Keep this guide for future reference.
Limited warranty
This product is warranted by CARSON against
manufacturing defects in materials and workman-
ship under normal use for 24 months from the
date of purchase from authorised franchisees and
dealers. In the event of a product defect during
the warranty period, return the product along with
your receipt as proof of purchase to any CARSON
store. CARSON will, at its option, unless otherwise
provided by law:
(a) Correct the defect by repairing the product
without charging for parts and labour
(b) Replace the product with one of the same or
similar design; or
(c) Refund the purchase price.
All replaced parts and products, and products on
which a refund is made, become the property of
CARSON. New or reconditioned parts and products
may be used in the performance of warranty
services. Repaired or replaced parts and products
are warranted for the remainder of the original
warranty period. You will be charged for repair or
replacement of the product made after the expira-
tion of the warranty period.
The warranty does not cover:
• Damage or failure caused by or attributable to
acts of God, abuse, accident, misuse, improper
or abnormal usage, failure to follow instructions,
improper installation or maintenance, alteration,
lightning or other incidence of excess voltage or
current;
• Damage caused by losing control of your model;
• Any repairs other than those provided by a
CARSON Authorised Service Facility;
• Consumables such as fuses or batteries;
• Cosmetic damage;
• Transportation, shipping or insurance costs; or
• Costs of product removal, installation, set-up
service, adjustment or reinstallation.
This warranty gives you specific legal rights, and
you may also have other rights which may vary
according to the country of purchase.

17
GB
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Before using your radio control system carefully read this instructions!
Declaration of conformity
Dickie-TAMIYA GmbH & Co. KG hereby declares
that this model kit with radio, motor, battery
and charger is in accordance with the basic
requirements of the following European directives:
98/37EG and 89/336/EWG and other relevant
regulations of guideline 1999/5/EG (R&TTE).
The original declaration of conformity can be
obtained from the following address in Germany:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 •
D-90765 Fürth • Germany
Tel. +49 - (0)911 - 9765-03
The meaning of the symbol
on the product, packaging
or instructions: Electronic
devices are valuable products
and should not be disposed
of with the household waste
when they reach the end of
their running time! Help us
to protect the environment
and respect our resources
by handing this appliance over at the relevant
recycling points.
We wish you good luck and a lot
of fun using your CARSON digital
proportional radio control system.

18
GB
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Included Items
Contents
Transmitter
Receiver
Preface ..................................................................................16
Included Items ...................................................................18
Features of the 2.4 GHz Remote Control .................19
Advantages of the 2.4 GHz Technology...................19
Worth Noting......................................................................19
Safety Instructions ...........................................................20
Operating Procedure.......................................................21
BEC-System/Connections to Receiver.......................21
Equipment for Combustion Engine...........................22
External View of Transmitter........................................22
Function ...............................................................................23
Throttle Rate Adjuster.....................................................23
Transmitter Handling ......................................................24
Fail Safe Function Setting..............................................25
Binding the Transmitter and Receiver......................25
Functions/Settings...........................................................26
Specifications.....................................................................28
Battery Safety Guidelines..............................................28

19
GB
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
Features of the 2.4 GHz Remote Control
Advantages of the 2.4 GHz Technology
Worth Noting
The transmitter technology at 2.4 GHz is fundamen-
tally different in some aspects from the technology
in the 27, 35 and 40 MHz frequency ranges, which
up to now have been conventional with remote
control models. The previous style of location
using a channel determined by plug-in crystals is
gone, and the transmitter and receiver work with
encoding. The receiver accepts only signals with the
coding from its own transmitter. Each signal from
the transmitter lasts just milliseconds. Before the
next signal, a pause is inserted, which lasts longer
than the transmission signal.
Nonetheless, within each second countless signals
are received and evaluated by the receiver. Signals
that the receiver recognizes as defective (false
encoding, strings that don’t fit the signal schema,
etc.) are suppressed and are not passed on as
control commands.
And as the frequency gets higher, the antennas get
shorter.
Remote controls using this transmitter technology
or model construction are not subject to fees.
Although the frequency range used is also divided
into channels, the user doesn’t have to worry about
their configuration and has no influence on it
anyway.
Because the same encoding is used by the
transmitter and receiver, interruption by another
receiver or a different transmitter will not occur.
Plug-in crystals are not needed, because the
transmitter creates the currently appropriate
frequency using a synthesizer circuit, as does the
receiver, which determines the right frequency for
ist encoding.
The old fear of double occupancy of a channel
(as when a second transmitter overreaches and
interrupts a receiver) is a thing of the past. An
operator can go ahead and switch on a transmitter
and receiver, without negotiating with other model
users.
The data transfer capacity is considerably larger
than that of previous remote controls, which has
a positive effect on control of the digital servo, for
example.
Best of all, at events with a lot of participants, you
can always use your own equipment for settings,
tests and conversions, because the number of
active transmitters is almost unlimited.
At very low wavelengths, obstacles can weaken or
interrupt the spread of radio waves. That means
there should be as few obstacles as possible in
the line between the transmission and reception
antennas.
The model’s receiver antenna must be as far away
as possible from electrically conductive parts and
very visibly arranged (protruding from the model)
to prevent loss of range.

20
GB
CARSON Reflex Wheel Pro LCD 2,4 GHz 50 050 0033
R/C models can be dangerous and could cause
personal injury or damage to property. The appeal
of driving an RC model depends on assembling the
model accurately and operating it with due care
and attention.
1. Follow all the warnings, and instructions in this
manual.
2. Be „Safety Conscious“ and use your common
sense at all times.
3. Remember that operating any R/C model
demands skills developed through proper
instruction and training – they are not acquired
immediately.
4. Don’t run risks, such as operating your model in
adverse weather or when there is a malfunction
of which you are aware.
5. The remote control’s special technology makes
the 2.4 GHz transmitter and receiver a single
unit and coordinates them together. Therefore,
the receiver is not influenced by any other
transmitteror radio signal.
It is no longer necessary to check whether
other models nearby are running on the same
frequency channel, as was the case with previous
frequencies (27/35/40 MHz).
6. Respect the rules of the R/C track on which you
operate your model.
7. Running your model in the street is very
dangerous to both automobile drivers and your
model. Avoid running your model in the street.
8. Never aim or direct your model car at any person
or animal. These model cars accelerate very
quickly and can cause serious physical injury.
9. This remote control unit is not recommended for
operating model ships.
10. At any time during the operation of your model,
should you sense, feel, or observe any erratic
operation or abnormality, end your operation.
Do not operate it again until you are certain that
the problems have been fixed.
RC models are not “toys” – safety precautions
and forward thinking are essential when opera-
ting a remote controlled model!
11. Take advantage of the failsafe setting. During
a breakdown in signal transmission (such was
when transmission voltage is too weak), this
setting shifts the model into a control mode that
prevents it from taking off uncontrolled.
Take your time to read all the way
through the pages of this booklet
before starting the installation.
Safety Instructions
Caution
Control of models is impossible with insufficient or
no voltage in the transmitter or receiver. A receiver
battery, that is too weak will move the servo(s) very
slowly, and that may cause erratic operation of your
model. When using a car that operates both the
electric motor and receiver on the same battery,
such as a BEC system, you should discontinue
operating the car, when the top speed becomes
sharply reduced, otherwise loss of control will result
soon afterwards.
