Century Hearth FW270029 User manual

This manual describes the installation and operation of the Model FW270029 non-catalytic wood heater.
This heater meets US Environmental Protection Agency’s emission limits for wood heaters. Under specific
conditions this heater has been shown to deliver heat at rates ranging from 10,370 to 29,301 BTU per hour.
6” Flue Required

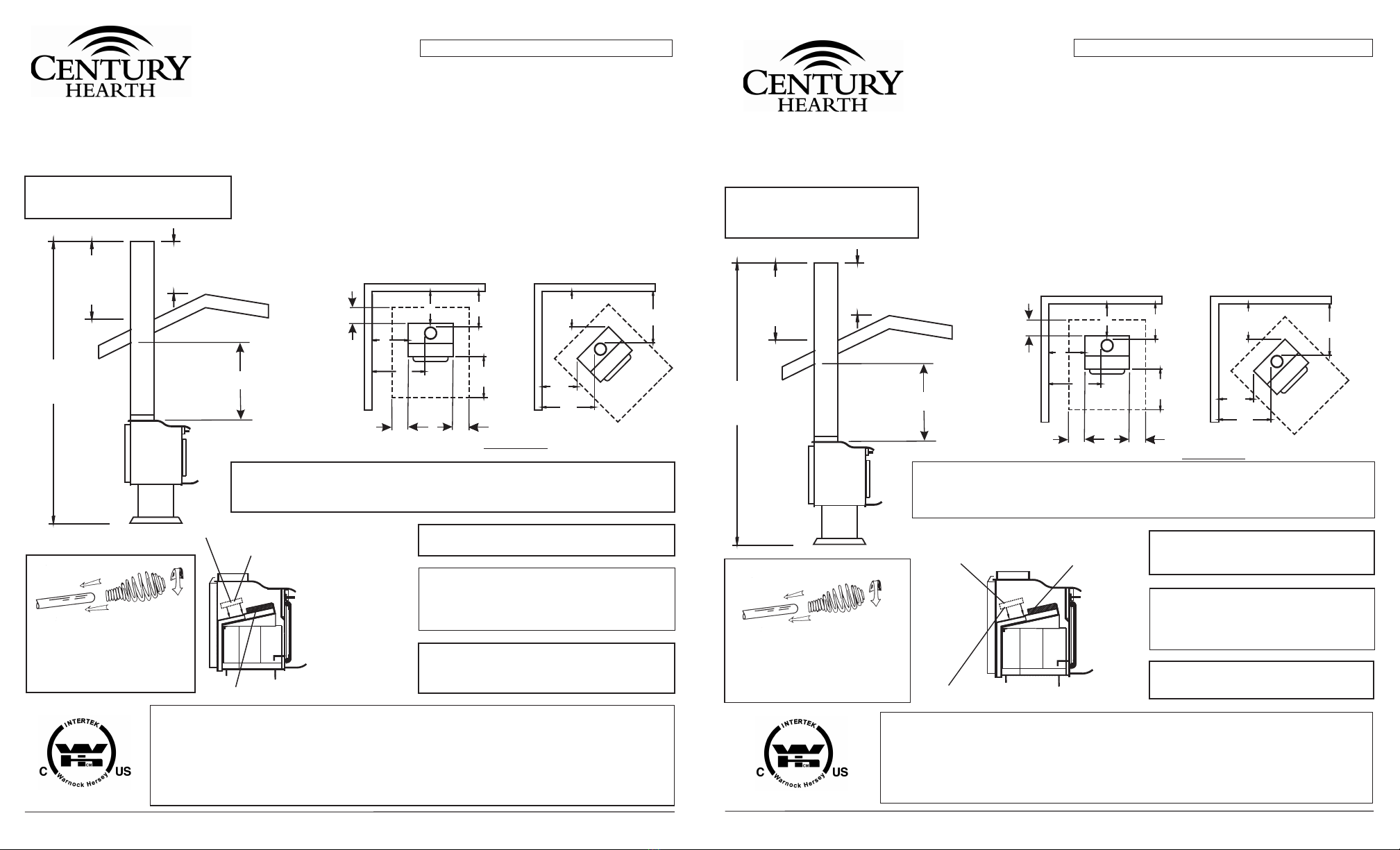

Figure A: Clearance from combustible constructions
From Heater From Chimney Connector
Sidewall..........17-1/2” (444 mm) Sidewall.................28” (711 mm)
Backwall...............13” (330 mm) Backwall................15-1/2” (394 mm)
Corner...................11” (279 mm) Corner....................22” (559 mm)
Ceiling....................54-1/2” (1384 mm)
A D
B E
C F
G
Model No. FW270029
This unit has been listed by Warnock
Hersey Limited to meet or exceed
ULC S-627 Canada and UL 1482 U.S.
Part No S19567 Rev06
NOTE: Retain this sheet for future reference
A minimum clearance of 18” (457mm) to the chimney connector
may be required by the authority having jurisdiction.
MADE IN CANADA BY CFM Corporation, 2695 Meadowvale Boulevard, Mississauga, ON L5N 8A3 800-668-5323 www.cfmcorp.com
Unit must be placed on a noncombustible floor protection equivalent to 3/8” millboard.
Floor protector must have min. R value of .893
Consult your local building authorities for further information.
Contact your local building inspector
prior to installation.
A permit maybe required in your area.
CAUTION: BRICK FOR ASH DRAWER
MUST BE INSTALLED BEFORE
OPERATION OF WOOD HEATER
OPTIONAL FAN
An optional heat exchange blower is available for
this wood burning appliance. To order please see
the local dealer where you purchased your appliance.
CAUTION: Do not open fire-door to a point where it
would be in contact with the combustible sidewall.
3FT(1M) MIN
FROM ROOF
PENETRATION
MINIMUM OVERALL
HEIGHT FROM FLOOR
15FT(5M)
G
2ft(635mm) HIGHER THAN
NEAREST POINT OF
ROOF WITHIN 10ft(3M)
BE
A
D
8”(203mm)
BACK WALL
SIDE WALL
BACK WALL
C
F
C
F
SIDE WALL
Figure “A”
*16
**18
*16”(406mm) U.S.A.
**18”(457mm) Canada
8”(203mm)
8”(203mm)
Inlet Air Control Settings
Desired Burn Setting Inlet Air Setting **Approx. BTU Output
Low Closed Fully 10,370
Med / Low ¼ Open 12,420
Med / High ¾ Open 15,676
High Fully Open 29,301
**Performance may vary depending on actual home operating conditions
2 FULL BRICKS
BAFFLE ASSEMBLY
BE SURE TO INSTALL TWO
FULL BRICKS (S16040) IN
BAFFLE AS SHOWN
13 13 13 13
13 13
13 13
14 14 14 14
15
16 16
19
17
Brick Pattern
Disposition Des Briques
Diseño De Colocación De Los Ladrillos
6
18
HANDLE
Twist spring handle on in a counter
clockwise motion. Spring handle will
“thread” down to desired location.
DESCRIPTION
PARTS LIST
1 DOOR ASSEMBLY
1 DOOR - NO GLASS
2&3 GLASS AND GASKET
1/8” GLASS GASKET
4
LARGE SPRING HANDLE
5
SMALL SPRING HANDLE6
5/8” DOOR GASKET
7 GLASS CLIP
NUT
9
HINGE PIN
10
PUSH NUT
11
FIREBRICK LT 9”x4-7/16”x1-1/4”
12
FIREBRICK LT 4-1/2”x4-7/16”x1-1/4”
13
FIREBRICK LT - ANGLED
14
15
ITEM NO. QTY
DESCRIPTION
NO.
LISTE DES PIÉCES
PORTE MONTÉE
PORTE - SANS LA VITRE
VITRE DE JOINT D’ÉTANCHEITÉ
JOINT DE LA VITRE 1/8po
GRANDE POIGNÉE À RESSORT
JOINT DE LA PORTE 5/8po
FERRURE POUR LA VITRE
ÉCROU
GOUPILLE DE CHARNIÈRE
ÉCROU À RESSORT
BRIQUE 9”x4-7/16”x1-1/4”
BRIQUE 7-1/4”x4-7/16”x1-1/4”
BRIQUE - COUPLÉE EN ANGLE
LEYENDA
NO. DESCRIPCIÓN
NO.de PC
LISTA DE PIEZAS
1UNIDAD DE PUERTA S31103
1UNIDAD DE PUERTA SIN VIDRIO S41075
1VIDRIO Y EMPAQUETADURA S31128
4.0’EMPAQUETADURA DE 1/8” PARA EL VIDRO S15001
1POMO DE RESORTE, GRANDE S11007
1 S11008
4.6’EMPAQUETADURA DE 5/8” PARA LA PUERTA S15011
2
PRESILLA PARA EL VIDRIO
S37020
7TORNILLO S11018
2
PASADOR DE BISAGRA S11005
2UNIDAD DEL DEFLECTOR S11090
LADRILLO REFRACTARIO LT 9”x4-7/16”x1-1/4”
LADRILLO REFRACTARIO LT 7-1/4”x4-7/16”x1-1/4”
4
LADRILLO REFRACTARIO LT - ANGULADO
S16043
12 S16040
S160422
QTÉE
CANT.
ART NO.
PART NO.
8
FIREBRICK LT 7-1/4”x4-7/16”x1-1/4”
FIREBRICK LT 4-7/16”x2-3/4”x1-1/4”
FIREBRICK FOR ASH DRAWER
ASH DRAWER ASSEMBLY
FERRURE POUR LA VITRE PRESILLA PARA EL VIDRIO
1 S37021
BRIQUE 4-1/2”x4-7/16”x1-1/4”
BRIQUE 4-7/16”x2-3/4”x1-1/4”
LADRILLO REFRACTARIO LT 4-1/2”x4-7/16”x1-1/4”
LADRILLO REFRACTARIO LT 4-7/16”x2-3/4”x1-1/4”
BRIQUE POUR LE CENDRIER LADRILLO PARA DEPÓSITO DE CENIZAS
L’ASSEMBLEE DE TROIR DE CENDRE ASAMBLEA DE CAJON DE CENIZA
S16046
S16224
S16214
S31298
1
1
1
1
16
17
18
INLAY GARNITURE DE LA PORTE INCRUSTACION 1 S13144
3
GLASS CLIP
19
PETITE POIGNÉE À RESSORT POMO DE RESORTE, PEQUEÑO
23
58
7
9
4
1
1
12
10 11

Tuyau de cheminée 6 po
S c h é m a A :
D é g a g e m e n t e n t r e l e p o ê l e e t l e s matériaux combustibles.
Depuis le poêle Depuis le manchon de raccord
Mur latéral.........17-1/2po (444 mm) Mur latéral...................28po (711 mm)
Mur arrière...............13po (330 mm) Mur arrière.............15-1/2po (394 mm)
Coin..........................11po (279 mm) Coin..............................22po (559 mm)
Plafond...................54-1/2po (1422 mm)
A D
B E
C F
G
Modèle No. FW270029
Cet appareil a été enregistré Warnock Hersey
Ltée comme respectant ou dépassant les
normes ULC S-627 Canada et UL 1482 U.S.
Lire avec soin les instructions suivantes avant d’installer le poêle Modèle FW270029 non catalytique.
Ce poêle respecte les limites d’émission pour les poêles à bois fixées par l’agence Américaine
de protection de l’environnement. Dans des conditions spécifiques, ce poêle dégage entre
10,370 et 29,301 BTU à l’heure.
Une espace de 18 po (457 mm) jusqu’au reccord de la cheminée peut
être éxigé par le corps constitute ayant jurisdiction.
No De Piéce S19567 Rev.06
NOTA: Gardez cette feuille pour consultation future.
Informez-vous auprès de l’inspecteur en
bâtiment de votre localité pour savoir si
un permis est requis.
BE
*16
**18”
A
D
8” 8”
8”
Mur Arrière
Mur Latéral
Mur Arrière
CF
C
F
Mur Latéral
Shéma “A”
* États-unis
** Canada
3pi(1M)min. Du
point de
pénétration
dans le toit
2pi (635mm) min. plus élevé que
le point le plus proche du toit dans
un rayon de 10 pi(3M).
Hauteur min. De
15 pi (5M) à partir
du plancher
G
Le poêle doit être installé sur un plancher ininflammable, équivalent a 3/8 po “millboard”.
Protecteur pour le plancher faut etre une minimal R evaluer de .893
Informezvuos auprès de l’inspecteur en bâtiment de batiment de votre localité pour determiner si
un permis est requis.
MISE EN GARDE: Ne pas ouvrir la porte pare-feu à un
endroit où elle toucherait le mur latéral combustable.
VENTILATEUR FACULTATIF
Il est possible d’obtenir un ventilateur servant à l’échange
de chaleur avec cet appareil de chauffage au bois. Pour
le commander, voyez le distributeur local auprès de qui
vous avez acheté votre appareil.
ATTENTION: UNE BRIQUE SPÉCIALE POUR
LE CENDRIER DOIT ÊTRE INSTALLÉE AVANT
L’UTILISATION DU P0ÊLE
FABRIQUÉ AU CANADA PAR CFM Corporation, 2695 Meadowvale Boulevard, Mississauga, ON L5N 8A3 800-668-5323 www.cfmcorp.com
ASSUREZ VOUS DE BIEN INSTALLER
DEUX BRIQUES ENTIÈRES DANS LE
DÉFLECTEUR TEL QUE MONTRÉ CI
DESSUS (S16040)
2 BRIQUES COMPLÈTES
DÉFLECTEUR
Réglages Du Volet D’admission D’air
Taux de combustion désiré Reglage du volet d’admission d’air **Chaleur dégagée en BTU (approx.)
Faible Fermé 10,370
Moy. / Faible Ouvert ¼ po 12,420
Moy. / fort Ouvert ¾ po 15,676
Fort rande Ouvert 29,301
**La performance peut varier selon les conditions réelles d’utilisation dans la maison.
Este manual describe la instalación y el funcionamiento de los modelos FW270029 de los
calefactores a leña no cateraliticos. Este calefactor cumple con lo la Agencia Federal de Protección
Ambiental de EE UU sobre los limites de emisións de los calefactores a leña. Se ha demostrado
que, en condiciones especificas, este calefactor irradia calor a razón de entre 10.370 y 29.301 BTU
por hora.
Modelo No. FW270029
Warnock Hersey Limited ha incluido esta
unidad en la lista de calefactores que
cumplen o superan los requisitos de las
normas S-627-00 de ULC de Canadá y
1482 de UL de EE UU.
Art No S19567 Rev06
NOTA: Conserve este hoja para consultaria en el futuro
Antes de la instalación, consulte con la
inspectoría de construcción civil local.
Es posible que en su zona se necesite
obtener un permiso.
Figura A: Espacio libre para construcciones de material combustible
De Calentadora De Conectorde Chimenea
Rincón..........................11” (279 mm) Rincón............................22” (559 mm)
Techo........................54-1/2” (1384 mm)
A D
B E
Pared lateral..........17-1/2” (444 mm) Pared lateral....................28” (711 mm)
Pared posterior............13” (330 mm) Pared posterior..........15-1/2” (394 mm)
C F
G
ES POSIBLE QUE LAS NORMAS DE LAS AUTORIDADES CORRESPONIENTES EXIJAN DEJAR
UN ESPACIO LIBRE 18” (457mm) AL TUBA DE EMPALME DE LA CHIMENEA.
Se necesita un humero de 6”
* Estados unidos
** Canadá
BE
*16
**18”
A
D
8” 8”
8” CF
C
F
PARED POSTERIOR
PARED LATERAL
PARED POSTERIOR
PARED LATERERAL
Figura “A”
La unidad dede ser colocada sobre un protector incombustible para el piso, equivalente a un cartón de
pasta de pasta de madera de 3/8”.
El protector del piso dede tener un valor R mínimo de 0,893.
Para mayor información, consulte con la inspectoría de construcción civil local.
Advertencia: No abra la puerta cortafuego
hasta un punto tal que entre en contacto con
la pared lateral de material combustible.
VENTILADOR OPCIONAL
Disponemos de un ventilador de intercambiador de calor,
opcional, para este calefactor a leña. Si desea pedirlo,
sírvase comunicarse con el distribuidor local donde
adquirió este aparato
ADVERTENCIA: Antes de hacer funcionar el
calefactor, deben colocarse los ladrillos para
el depósito de cenizas.
HECHO EN CANADA POR CFM 6Corporation, 2695 Meadowvale Boulevard, Mississauga, ON L5N 8A3 800-668-5323 www.cfmcorp.com
Graduación de los reguladores de entrada de aire
Nivel deseado de combustión Graduación de la entrada de aire Salida aproximada on BTU**
Bajo Totalmente Cerrada 10.370
Mediano / Bajo Abierta en 1/4 12.420
Mediano / Alto Abierta en 3/4 15.676
Ato Totalmente Abierta 29.301
**El rendimiento puede variar, dependiendo de las condiciones de funcionamiento reales de la casa.
2 ladrillos enteros Unidad del deflector
Recuerde que debe instalar 2 ladrillos enteros
(S16040) en el deflector, como se ilustra.
Distancia míníma
de 3 pies (1m)
desde el punto
de penetración
en el techo.
2 pies (610mm) por encima del
punto más alto más cercano al
techo, en un radio de 10 pies (3m).
Altura total míníma
desde el piso:
15pies (5m)
G
POIGNÉE
Tournez la poignée à ressort dans le
sens contraire des aiguilles d'une
montre. Celle-ci s'enfilera à l'endroit
désiré.
POMO
Para colocar el pomo de resorte en el
lugar que desee, “enrósquelo” girándolo
en sentido contrario a las agujas del
reloj.
