Install the MyQ®LED Remote Light
MyQ Remote LED Light must be installed to enable use of Timer-to- Close or MyQ Smartphone
Control of the door. The light MUST be visible if you’re standing in the doorway of the garage.
Install the light within 6 ft. (1.83 m) of an electrical outlet so that the cord and light are away
from moving parts. The light has been factory programmed to operate with your opener.
6-1/8" (15.6 cm)
Drywall
Anchors
Screws
Light Lens
Channel
Cord Retainer
Drywall Anchor (screw-in) (2)
Install the Door Control
1. Install door control within sight of garage door, out of
reach of small children at a minimum height of 5 ft.
(1.5 m) above floors, landings, steps or any other
adjacent walking surface, and away from ALL moving
parts of door.
2. Wire to the garage door opener, see WIRING AND
POWER (C).
3. Fasten the warning placard next to the door control.
Screw 6ABx1-1/4" (2)
Screw 6-32x1" (gang box) (2)
Drywall Anchors (2)
Install the Protector System®
The safety reversing sensors must be connected and aligned correctly before
the garage door will move in the down direction. This is a required safety device
and cannot be disabled.
1. Install and align the brackets so the safety reversing sensors will face each
other across the garage door, with the beam no higher than 6" (15 cm) above
the floor.
2. Wire to the garage door opener, see WIRING AND POWER (D).
3. Strip 7/16" (11 mm) of insulation from each set of wires. Separate the wires.
Twist the white wires together. Twist the white/black wires together.
Wing Nut 1/4"-20 (2)
Carriage Bolt 1/4"-20x1/2" (2)
Safety Sensor Bracket
Sensor
6" (15 cm)
max. above floor
Screw #6x1" (2)
2
4
1
1
2
3
4
3
Electrical outlet must
be within 6" (1.83 m)
of installation
Inspect the torsion bar while raising and lowering
the door; there should be no noticeable shifting
or vibrating of the door. If the movement is not
corrected, the life of the garage door opener will
be greatly reduced.
Lift the door halfway up.
Release the door. If balanced, it
should stay in place, supported
entirely by its springs. Doors
heavier than 650 lbs. should
NOT open or fall rapidly.
Torsion
bar
3" (7.6 cm)
minimum
8.5" (21.6 cm)
minimum
Torsion bar must
extend at least
1.5" (3.81 cm)
Wall or
obstruction
Wall
2.5" (6.4 cm)
minimum
Tools Needed Additional Items You May Need
Extension brackets (Model 041A5281-1)
or wood blocks: Extension brackets or
wood blocks may be needed to install the
safety reversing sensors.
Fastening hardware: Floor mounting of
the safety reversing sensors requires
hardware not provided.
90˚ connector for cable conduit or flex
cable adapter: Required for permanent
wiring.
Check the seal on the bottom of the door. Any gap between the
floor and the bottom of the door must not exceed 1/4" (6 mm).
5/32"
3/16"
5/16"
3/4"
3/8" 5/16"
6"
1/4"
1
5
4
3
2
6
1. 2.
3. 4.
5. 6.
7.
Adjustment
Button
UP Button
DOWN Button
Test the Safety Reversal System
1. With the door fully open, place a 1-1/2" (3.8 cm) board (or a 2x4 laid
flat) on the floor, centered under the garage door.
2. Press the remote control push button to close the door. The door
MUST reverse when it makes contact with the board.
If the door stops but does not reverse:
1. Review the installation instructions provided to insure all steps were
followed;
2. Repeat Program the Travel (see Adjustment Step 1);
3. Repeat the Safety Reversal test. If the test continues to fail, call a
trained door systems technician.
Program the Travel
1. Press and hold the Adjustment Button until the UP Button begins to
flash and/or a beep is heard.
2. Press and hold the UP Button until the door is in the desired UP
position.
3. Once the door is in the desired UP position, press and release the
Adjustment Button.The garage door opener lights will flash twice and
the DOWN Button will begin to flash.
4. Press and hold the DOWN Button, until the door is in the desired DOWN
position.
5. Once the door is in the desired DOWN position, press and release the
Adjustment Button. The garage door opener lights will flash twice and
the UP Button will begin to flash.
6. Press and release the UP Button. When the door travels to the
programmed UP position, the DOWN Button will begin to flash.
7. Press and release the DOWN Button. The door will travel to the
programmed DOWN position. Programming is complete. Test the Protector System®
1. Press the remote control push button to open the door.
2. Place the opener carton in the path of the door.
3. Press the remote control push button to close the door.
The door will not move more than 1" (2.5 cm), and the
opener lights will flash.
The garage door opener will not close from a remote if the
indicator light in either sensor is off(alerting you to the fact
that the sensor is misalignedor obstructed).
Test Cable Tension Monitor
With the door fully closed, push on the front of the cable tension
monitor. A click should be heard. If there is no click, the roller may be
hitting the jamb and not allowing the switch to detect slack in the
cable. Make sure the cable tension monitor is mounted flush with the
wall and the roller is free from any obstructions.
If your cable tension monitor has been activated the UP and DOWN
arrows will flash diagnostic code 3-5.
Test the Automatic Garage Door Lock
1. With the garage door fully closed, the automatic garage door lock bolt
should be protruding through the track.
2. Open the garage door. The automatic garage door lock should retract
before the garage door begins to move.
3. Close the garage door. When the garage door reaches the fully closed
position, the automatic garage door lock should automatically activate to
secure the door.
Disengage the automatic garage door lock by sliding the manual release to the
open position.
To Open the Door Manually
Disengage any door locks before proceeding. The door should be fully
closed if possible. Pull down on the emergency release handle until a
click is heard from the garage door opener and lift the door manually.
To reconnect the door to the garage door opener, pull the emergency
release handle straight down a second time until a click is heard from
the garage door opener. The door will reconnect on the next UP or
DOWN operation.
1-1/2" (3.8 cm) board
(or a 2x4 laid flat)
Locked Position
Emergency
Release Handle
Manual Release
Safety Reversing Sensor Safety Reversing Sensor
1
2
3
4
5
A
4
3
5
2
B
.25" (.6 cm) min.
space between
bearing and
collar
Screw 14-10 x 2" (2)
Screw #10-32 (2)
Attach the collar to the motor shaft
with the set screws facing out. Tighten
the set screws to the motor shaft.
Tighten 1/4 - 1/2 turn after making
contact with the motor shaft.
Loosely attach the mounting
bracket to the garage door
opener on the same side as
the collar.
Mount the Garage Door Opener
1. Close the garage door completely. Slide the garage door opener onto the torsion bar. Ensure
the collar does NOT touch the bearing. Use a level to align the garage door opener.
2. Make sure the mounting bracket is located on a solid surface. If installing on drywall, the
mounting bracket MUST be attached to a stud. Mark and drill 3/16" pilot holes.
3. Tighten the collar set screws on the torsion bar. For a hollow torsion bar, tighten the screws
3/4 - 1 full turn after making contact with the bar. For a solid shaft torsion bar, tighten the
screws 1/4 - no more than 1/2 turn after making contact with the shaft. If installing on a
keyed torsion bar, DO NOT tighten the screws into the keyway.
4. Secure the mounting bracket to the wall. Tighten the mounting bracket to the garage door
opener.
Assemble the Garage Door Opener
Set screws
Mounting bracket
Attach the Emergency Release Rope and Handle
1. Thread one end of the rope through the hole in the top of the red handle so “NOTICE” reads right side up.
Secure with an overhand knot at least 1" (2.5 cm) from the end of the rope to prevent slipping.
2. Insert the other end of the rope through the loop in the emergency release cable and secure with an
overhand knot.
Install the Automatic Garage Door Lock
Mount the lock above one of the door rollers. The third roller from the bottom of the door is ideal for most
installations. Drill holes in the track according to the template provided. Wire to the garage door opener, see WIRING
AND POWER (A).
Install the Cable Tension Monitor (Required)
Make sure there are no obstructions that prevent the cable tension monitor from closing completely when slack is
detected. For right side installation, remove the snap-ring holding the roller in place and reassemble it on the
opposite side of the cable tension monitor. Wire to the garage door opener, see WIRING AND POWER (B).
Install on the same side
as the garage door opener
if possible.
Install on the same side as the
garage door opener if possible.
10 feet (3.05 m) max.
Approx. 3" (7.6 cm)
Door Track
Roller
Template
Screw 1/4"-20x1/2" (2)
1/8"-1/4"
(3-6 mm)
Cable
Screw 14-10 x 2" (2)
Screw #8-32x1" (2)
Drywall Anchor (screw-in) (2)
Approx. 3/4" (19 mm)
Cable Tension
Monitor Roller
Wall 2"-6" (5-15 cm)
Drum
6 feet (1.83 m)
above the floor min.
This Quick Start Guide is intended to highlight a typical
installation; these instructions are not intended to be
comprehensive. Because each application is unique, it is the
responsibility of the purchaser, designer, installer and end
user to ensure that the total door system is safe for intended
use. Please consult the manual for further information at:
www.liftmaster.com/catalogresourcesv3/en-us/shared/files/
tucmanuals/114a4961.pdf.
Inspect the proposed installation area to make sure it meets the requirements below. The garage door opener can be
installed on either side of the door. The illustrations shown are for installation on the left side.
This garage door opener is compatible with:
• Doors that use a torsion bar and springs. The torsion bar must be 1" (2.5 cm)
diameter. NOT compatible with reverse wound drums.
• 4-6" (10-15 cm) drums. NOT compatible with tapered drums over 6" (15 cm).
• High lift doors up to 54" (137.2 cm) high and standard lift sectional doors up to
14ft. (4.3 m) high.
• Doors up to 18 ft. (5.5 m) wide.
• Doors up to 180 sq. ft. (16.7 sq. m).
Carton Inventory
Garage Door Opener, Smart Control Panel®, 3-Button Remote Control, Battery, Collar,
Mounting Bracket, Automatic Garage Door Lock, Cable Tension Monitor, MyQ®LED
Remote Light, The Protector System®(1 Sending Sensor and 1 Receiving Sensor),
Safety Reversing Sensor Bracket (2), 2 Conductor Bell Wire, Safety Labels and Literature
Hardware
Screw #10-32 (2), Screw 14-10x2" (4), Handle, Rope, Screw 1/4"-20x1/2" (2), Drywall,
Anchor (Screw-In) (2), Screw 8-32x1" (2), Screw 6ABx1-1/4" (2), Drywall Anchor (2),
Screw 6-32x1" (2), Carriage Bolt 1/4"-20x1/2" (2), Wing Nut 1/4"-20 (2)
Hardware for MyQ LED Remote Light
Drywall Anchor (Screw-In) (2), Screw #6x1" (2)
STEP1 PLANNING
STEP 2 INSTALLATION (CONTINUED) TROUBLESHOOTING
STEP 2 INSTALLATION
Your garage door opener is programmed with self-diagnostic capabilities. The UP and DOWN arrows on the garage door
opener flash the diagnostic codes.
UP Button
DOWN Button
A
A
B
B
DD
C
C
2
1
3
Automatic Garage
Door Lock
Connect to either plugin.
Cable Tension Monitor
Connect to green
terminals (polarity
not important).
GreenRed
White
White
Gray
Safety Reversing Sensors
Connect white/black wires to
gray terminal and white wires
to white terminal.
Smart Control Panel
Connect to red and
white terminals (polarity
not important).
Wire Channel
Receiving Sensor
Green LED
Sending Sensor
Amber LED
Wire the Accessories to the
Garage Door Opener
Black wire (-)
Red wire (+)
Install the Battery Backup
1. Unplug the garage door opener.
2. Connect red (+) and black (-) wires from
the garage door opener to the
corresponding battery terminals.
Connect Power
To reduce the risk of electric shock, your garage door opener has a grounding type
plug with a third grounding pin. This plug will only fit into a grounding type outlet. If
the plug doesn’t fit into your outlet, contact a qualified electrician to install the
proper outlet.
1. Plug in the garage door opener into a grounded outlet.
2. Check to make sure the LEDs in both sensors are glowing steadily. The LEDs in
both sensors will glow steadily if they are aligned and wired correctly.
If permanent wiring is required by your local code, refer to the manual.
Wall Mount Wi-Fi®Garage Door Opener
Model 8500W
Do not run the garage door opener at this time.
LiftMaster
300 Windsor Drive
Oak Brook, IL 60523
Wi-Fi®is a registered trademark of Wi-Fi Alliance
© 2017, LiftMaster
114A5075 All Rights Reserved
DIAGNOSTIC CODE SYMPTOM SOLUTION
Up Arrow
Flash(es)
Down Arrow
Flash(es)
11The garage door opener
will not close and the
light flashes.
Safety sensors are not installed, connected or wires may be cut. Inspect sensor
wires for a disconnected or cut wire.
12The garage door opener
will not close and the
light flashes.
There is a short or reversed wire for the safety sensors. Inspect safety sensor wire at
all staple points and connection points and replace wire or correct as needed.
13The door control will not
function. The wires for the door control are shorted or the door control is faulty. Inspect door control wires at all staple points and connection points and replace wire or correct
as needed.
14The garage door opener
will not close and the
light flashes.
Safety sensors are misaligned or were momentarily obstructed. Realign both sensors
to ensure both LEDs are steady and not flickering. Make sure nothing is hanging or
mounted on the door that would interrupt the sensors path while closing.
15Door moves 6-8"
(15-20cm) stops or
reverses.
Manually open and close the door. Check for binding or obstructions, such as a
broken spring or door lock, correct as needed. Check wiring connections at travel
module and at the logic board. Replace travel module if necessary.
No movement, only a
single click. Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. Replace logic board if necessary.
Opener hums for 1-2
seconds no movement. Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. Replace motor if necessary.
16Door coast after it has
come to a complete stop. Program travel to coasting position or have door balanced by a trained technician.
2 1-5 No movement or sound. Replace logic board.
31The garage door opener
moves slightly, then
stops
Activate the garage door opener again. If problem persists, replace logic board.
33The battery status LED is
constantly flashing green. Battery backup charging circuit error, replace logic board.
35The garage door opener
will not close or door
reverses during travel.
If two cable tension monitors were previously installed and one has been removed,
unplug and plug in the opener three times to relearn the monitor to the opener.
4 1-4 Door is moving stops and
or reverses. Manually open and close the door. Check for binding or obstructions, such as a broken spring or door lock, correct as needed. If the door is binding or sticking
contact a trained door systems technician. If door is not binding or sticking attempt
to reprogram travel.
45Opener runs
approximately 6-8"
(15-20 cm), stops and
reverses.
Communication error to travel module. Check travel module connections, replace
module if necessary.
46The garage door opener
will not close and the
light flashes.
Safety sensors are misaligned or were momentarily obstructed. Realign both sensors
to ensure both LEDs are steady and not flickering. Make sure nothing is hanging or
mounted on the door that would interrupt the sensor's path while closing.
55The door will not
close when using
Timer-to-Close or MyQ
Smartphone Control
MyQ Remote LED Light must be installed to use TTC or MyQ to control the door.
Plug in the MyQ Remote LED Light and make sure it is programmed to the garage
door opener.
WARNING: This product can expose you to chemicals including
lead, which are known to the State of California to cause cancer or
birth defects or other reproductive harm. For more information go
to www.P65Warnings.ca.gov

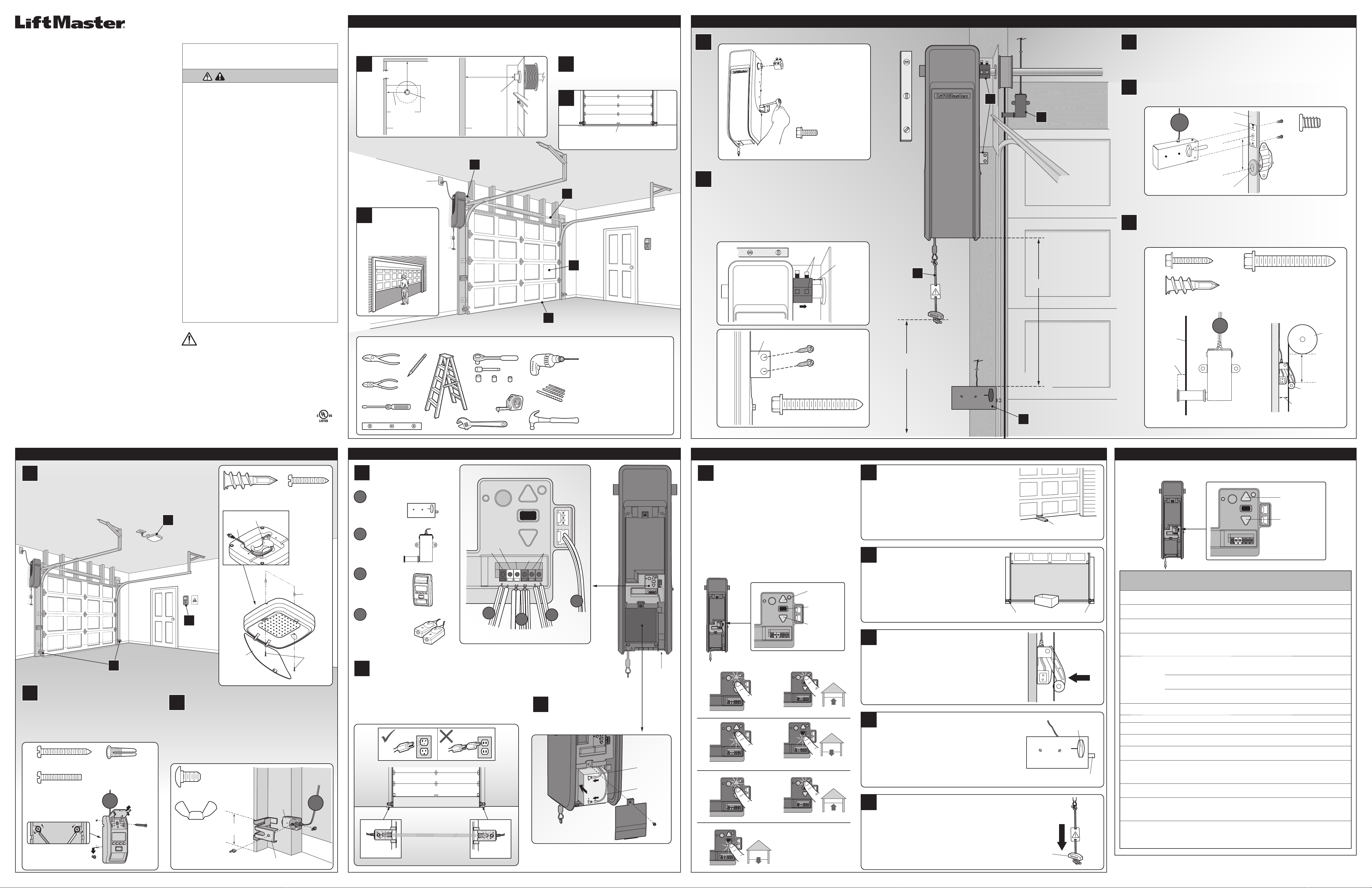

STEP 3 WIRING AND POWER STEP 4 ADJUSTMENTS
IMPORTANT INSTALLATION
INSTRUCTIONS
To reduce the risk of SEVERE
INJURY or DEATH:
1. THIS QUICK START IS NOT INTEDED TO REPLACE THE MANUAL, BUT
SERVES AS A REMINDER FOR THOSE FAMILIAR WITH THE MANUAL AND
THE INSTALLATION OF THIS PRODUCT.
2. READ AND FOLLOW ALL INSTALLATION WARNINGS AND INSTRUCTIONS
IN THE INSTALLATION MANUAL.
3. Install garage door opener ONLY on properly balanced and lubricated door.
An improperly balanced door may NOT reverse when required and could
result in SEVERE INJURY or DEATH.
4. ALL repairs to cables, spring assemblies and other hardware MUST be made
by a trained door systems technician BEFORE installing garage door opener.
5. Disable ALL locks and remove ALL ropes connected to door BEFORE
installing garage door opener to avoid entanglement.
6. Where possible, install the door operator 7 feet or more above the floor.
7. Mount the emergency release within reach, but at least 6 feet (1.83 m) above
the floor and avoiding contact with vehicles to avoid accidental release.
8. NEVER connect garage door opener to power source until instructed to do so.
9. NEVER wear watches, rings or loose clothing while installing or servicing the
garage door opener. They could be caught in door or operator mechanisms.
10. Install wall-mounted door control:
• within sight of the door.
• out of reach of small children at a minimum height of 5 feet (1.5 m) above
floors, landings, steps or any other adjacent walking surface.
• away from ALL moving parts of the door.
12. Install the Emergency Release Marking. Attach the marking on or next to the
emergency release. Install the Entrapment Warning Placard next to the door
control in a prominent location.
13. Place emergency release/safety reverse test label in plain view on inside of
garage door.
14. Upon completion of installation, test safety reversal system. Door MUST
reverse on contact with a 1-1/2" (3.8 cm) high object (or a 2x4 laid flat) on
the floor.
LiftMaster.com
myLiftMaster.com

7
C
6
8
D
6
7
8
Via 6ABx1-1/4 de po (2)
Vis 6-32 x 1 po
(raccordement boîter) (2)
Chevilles à murs secs (2)
15,6 cm (6-1/8 de po)
Chevilles
pour
murs secs
Vis
Lentille
Gouttière
Retenue pour cordon
Chevilles pour murs
secs (à vis) (2)
Capteur
Vis 6x1 po (2)
Installation de la lampe à DEL télécommandée MyQ®
La lampe à DEL télécommandée MyQ doit être installée pour permettre l’utilisation de la
temporisation de fermeture de la porte ou de la commande de porte MyQ par téléphone
intelligent. La lampe DOIT être visible lorsque vous vous tenez dans l’ouverture de la porte de
garage.
Installer la lampe à moins de 1,83 m (6 pi) d’une prise de courant de manière à ce que le cordon
d’alimentation et la lampe se trouvent à l’écart de toute pièce mobile. La lampe a été
programmée en usine pour fonctionner avec votre ouvre-porte.
Pose de la commande de porte
1. Installer la commande de porte bien en vue de la porte de
garage, hors de portée des jeunes enfants à une hauteur d’au
moins 1,5 m (5 pi) du sol, des paliers, des marches ou de toute
autre surface adjacente sur laquelle on marche, et à l’écart de
TOUTES les pièces mobiles de la porte.
2. Câbler à l’ouvre-porte de garage, voir CÂBLAGE ET
ALIMENTATION (C).
3. Apposer la pancarte d’avertissement contre le piégeage en
regard de la commande de porte.
Pose le Protector System®
Le détecteur inverseur de sécurité doit être connecté et aligné correctement
avant que l'ouvreporte de garage n'entame le mouvement de fermeture. Il s’agit
d’un dispositif de sécurité obligatoire et on ne peut pas le désactiver.
1. Installer et aligner les supports de manière à ce que les détecteurs inverseurs
de sécurité se fassent face de part et d’autre de la porte du garage, le faisceau
n’étant pas à une hauteur de plus 15 cm (6 po) au-dessus du sol.
2. Câbler à l’ouvre-porte de garage, voir CÂBLAGE ET ALIMENTATION (D).
3. Enlever 11 mm (7/16 de po) d'isolation de chaque ensemble de fils. Séparer
les fils. Torsader les fils blancs ensemble. Torsader les fils blanc-noir
ensemble.
Écrou à oreilles
de 1/4 de po-20 (2)
Boulon à tête bombée et à collet carré
1/4 de po-20 x 1/2 de po (2)
Support de capteur d’inversion de sécurité
15 cm (6 po) max.
au-dessus du sol
2
4
1
1
2
3
4
3
Barre de
torsion
Mur ou
obstacle
Inspecter la barre de torsion en levant et
abaissant la porte; il ne devrait y avoir aucun
mouvement ou aucune vibration observable de la
porte. Si le mouvement n'est pas corrigé, la
durée de vie utile de l'ouvre-porte de garage sera
grandement réduite.
La barre de torsion
doit s’allonger d’au
moins 3,81 cm
(1-1/2 de po).
Une prise de courant
doit se trouver à moins
de 1,83 m (6 pi) de l’installation.
Articles supplémentaires dont
vous pourriez avoir besoin
Supports de rallonge (modèle
041A5281-1) ou blocs de bois : Des
supports de rallonge ou des blocs en
bois peuvent s’avérer nécessaires pour
installer les détecteurs inverseurs de
sécurité.
Visserie : Le montage au sol des
détecteurs inverseurs de sécurité
nécessitera des fixations qui ne sont pas
fournies
Connecteur à 90˚pour conduit de câble
ou adaptateur souple de câble : Exigé
pour un câblage permanent.
5/32 de po
3/16 de po
5/16 de po
3/4 de po
3/8
de po 5/16 de po
6 po
1/4
de po
7,6 cm (3 po)
minimum
Mur
6,4 cm
(2-1/2 de po)
minimum
21,6 cm
(8-1/2 de po)
minimum
Vérifier le joint d'étanchéité situé sur la partie inférieure de la
porte. Tout écartement entre le sol et le bas de la porte ne doit
pas dépasser 6 mm (1/4 de po).
Soulever la porte à moitié. La
relâcher. Si elle est équilibrée,
elle devrait rester en place,
entièrement supportée par ses
ressorts. Les portes dont le
poids dépasse 295 kg (650 lb)
ne devraient PAS s’ouvrir ou
descendre rapidement.
Outils nécessaires
1
5
4
3
2
6
1. 2.
3. 4.
5. 6.
7.
Bouton de
réglage
Bouton UP
Bouton DOWN
Planche de 3,8 cm (1-1/2 de po)
(ou 2 x 4 à plat)
Pêne “en position fermée”
Poignée de
déclenchement
d'urgence
Ouverture manuelle
Détecteur inverseur de sécurité Détecteur inverseur de sécurité
Mise à l’essai de la serrure automatique de porte de garage
1. Lorsque la porte est complètement fermée, le pêne de la serrure
automatique devrait ressortir par le rail.
2. Ouvrir la porte du garage. Le pêne de la serrure automatique devrait se
rétracter avant que la porte commence à bouger.
3. Fermer la porte du garage. Lorsque la porte atteint la position entièrement
fermée, la serrure de porte devrait automatiquement s’activer pour
verrouiller la porte.
Désengager la serrure automatique de porte de garage en glissant le dispositif
de déclenchement manuel à la position d’ouverture.
Tester le moniteur de tension du câble
La porte étant complètement fermée, appuyer sur l’avant du
contrôleur de tension de câble. Un déclic doit être audible. S’il n’y a
pas de déclic, il est possible que le galet touche le montant de porte et
empêche le contacteur de détecter le mou dans le câble. Vérifi er que
le contrôleur de tension de câble est monté au ras du mur et que le
galet peut bouger sans obstruction.
Si le moniteur de tension du câble a été activé, les flèches vers le haut
et le bas feront clignoter le code de diagnostic 3-5.
Ouverture manuelle de la porte
Désengager toutes les serrures de porte avant de procéder. Dans la
mesure du possible, la porte doit être complètement fermée. Tirer vers
le bas sur la poignée de déclenchement d’urgence jusqu’à ce qu’un
déclic se fasse entendre de l’ouvre-porte de garage, puis soulever la
porte manuellement.
Pour réengager la porte sur l’ouvre-porte de garage, tirer vers le bas la
poignée de déclenchement d’urgence directement une seconde fois
jusqu’à ce qu’un déclic de l’ouvre-porte de garage se fasse entendre. La
porte de réengagera lors du prochain cycle d’ouverture ou de fermeture.
Essai du Protector System®
1. Appuyer sur le bouton-poussoir de la télécommande pour
ouvrir la porte.
2. Mettre la boîte en carton de l’ouvre-porte dans la course
de la porte.
3. Appuyer sur le bouton-poussoir de la télécommande pour
fermer la porte. La porte ne se déplacera pas de plus de
2,5 cm (1 po), et les lumières de l’ouvre-porte
clignoteront.
La porte de garage ne se fermera pas à l’aide d’une
télécommande si le témoin lumineux d’un des deux
détecteurs est éteint (ce qui avertit que le détecteur est mal
aligné ou est obstrué).
Programmation de la course
1. Appuyer sur le bouton de réglage et le maintenir enfoncé jusqu'à ce que
le bouton UP commence à clignoter ou qu'un bip se fasse entendre.
2. Appuyer sur le bouton UP et le maintenir enfoncé jusqu'à ce que la
porte soit à la position d'ouverture désirée.
3. Une fois que la porte est dans la position d'ouverture désirée, appuyer
sur le bouton de réglage et le relâcher. Les lampes de l'ouvre-porte de
garage clignoteront deux fois et le bouton DOWN commencera à
clignoter.
4. Appuyer sur le bouton DOWN et le maintenir enfoncé jusqu'à ce que la
porte soit à la position de fermeture désirée.
5. Une fois que la porte est dans la position de fermeture désirée, appuyer
sur le bouton de réglage et le relâcher. Les lampes de l'ouvre-porte de
garage clignoteront deux fois et le bouton UP commencera à clignoter.
6. Appuyer et relâcher le bouton UP. Lorsque la porte se déplace à la
position UP programmée, le bouton DOWN commencera à clignoter.
7. Appuyer et relâcher le bouton DOWN. La porte se déplacera jusqu'à la
position de fermeture programmée. La programmation est terminée.
Essai du système d'inversion de sécurité
1. La porte étant entièrement ouverte, placer une planche de 3,8 cm (1-1/2
de po) d'épaisseur (ou un 2x4 à plat) sur le sol, centrée sous la porte de
garage.
2. Appuyer sur le bouton-poussoir de la télécommande pour fermer la
porte. La porte DOIT remonter quand elle entre en contact avec la
planche.
Si la porte arrête sa course, mais ne l’inverse pas :
1. Revoir les instructions d’installation fournies pour vérifi er que toutes les
étapes ont bien été suivies;
2. Répéter la programmation de la course de la porte (voir Étape 1 du
réglage);
3. Répéter l’essai du système d’inversion de sécurité. Si l'essai échoue
encore, appeler un technicien formé en systèmes de porte.
1
2
3
4
5
A
4
3
5
2
B
0,6 cm (0,25 po)
min. d’espace
entre le
roulement et
l’embase
3 à 6 mm
(1/8 de po
à 1/4 de po)
Câble
Vis 14-10x2 po (2)
Vis 8-32x 1 po (2)
Chevilles pour murs secs (à vis) (2)
19 mm (3/4 de po) environ
Galet du moniteur de
tension du câble
Mur
5 à 15 cm
(2 po à 6 po)
Tambour
Guide de la porte
Galet
Vis 1/4 de po-
20x1/2 de po (2)
Montage de l’ouvre-porte de garage
1. Fermez complètement la porte de garage. Glisser l’ouvre-porte de garage sur la barre de torsion.
S’assurer que l’embase ne touche PAS le roulement. Se servir d’un niveau pour aligner
l’ouvre-porte de garage.
2. S’assurer que le support de montage a été situé sur une surface solide. Si l’installation est effectuée
sur une cloison sèche, le support de montage DOIT être fixé à un poteau de cloison. Marquer
l’emplacement des fixations et percer des trous-guides de 4,7 mm (3/16 de po).
3. Serrer les vis de blocage de l’embase sur la barre de torsion. Pour une barre de torsion creuse,
serrer les vis en les tournant de trois quarts de tour à un tour complet après être entrées en contact
avec la barre. Pour une barre de torsion solide, serrer les vis en les tournant d’un quart de tour,
mais pas plus d’un demi-tour après être entrées en contact avec l’arbre. Lors de l’installation sur
une barre de torsion clavetée, NE PAS serrer les vis dans la rainure de clavette.
4. Bien fixer le support de montage au mur. Serrer le support de montage à l'ouvre-porte de garage.
Vis 10-32 (2)
Fixer l’embase à l’arbre moteur avec
les vis de blocage orientées vers
l’extérieur. Serrer les vis de blocage
sur l’arbre moteur. Serrer les vis d’un
quart à un demi-tour après le contact
avec l’arbre moteur.
Fixer lâchement le support de
montage à l’ouvre-porte de
garage du même côté que
l’embase.
1,83 m (6 pi) au moins
au-dessus du sol.
Assemblage de l’ouvre-porte de garage Pose de la corde et de la poignée de déclenchement d'urgence
1. Faites passer une extrémité de la corde dans le trou supérieur de la poignée rouge de façon que le mot
« NOTICE » puisse être lu à l’endroit. Pour prévenir l’échappement de la corde faites un noeud simple à au
moins 2,5 cm (1 po) de son extrémité.
2. Insérer l’autre extrémité de la corde par la boucle dans le câble de déclenchement d’urgence et attacher par
un nœud simple.
Installation de la serrure automatique de porte de garage
Monter la serrure au-dessus de l’un des galets de la porte, le troisième galet à partir du bas de la porte est
l’emplacement idéal pour la plupart des portes. Percer des trous dans le guide selon le gabarit fourni. Câbler à
l’ouvre-porte de garage, voir CÂBLAGE ET ALIMENTATION (A).
Installer du même côté
que l’ouvre-porte de
garage dans la mesure
du possible.
Installer du même côté que
l’ouvre-porte de garage dans
la mesure du possible.
3,05 m (10 pi) max.
Attachez le moniteur de tension du câble (absolument requis)
Vérifier qu’aucun obstacle n’empêche le moniteur de tension du câble de se fermer complètement lorsqu’un mou
est détecté. Pour une installation du côté droit, retirez l'anneau élastique qui maintient le galet en place et
remontez-le sur le côté opposé du moniteur de tension de câble. Câbler à l’ouvre-porte de garage, voir CÂBLAGE
ET ALIMENTATION (B).
Approx. 7,6 cm (3 po)
Gabarit de
verrou
Vis 14-10x2 po (2)
Vis de serrage
Support de fixation
Ce guide de démarrage rapide est destiné à illustrer une
situation typique. Ces instructions ne se veulent pas
exhaustives. Puisque chaque application est unique, il
incombe à l’acheteur, au concepteur, à l’installateur et à
l’utilisateur final de s’assurer que le système complet de la
porte est sans danger dans le cadre prévu de son utilisation.
Prière de consulter le manuel pour de l’information
supplémentaire à www.liftmaster.com/catalogresourcesv3/
en-us/shared/files/tucmanuals/114a4961.pdf.
Inspecter la zone d’installation proposée pour vérifier qu’elle satisfait aux exigences ci-dessous. L'ouvre-porte de garage
peut être installé sur chaque côté de la porte. Les illustrations indiquent l'installation sur le côté gauche.
Ce système d'ouverture de porte est compatible avec :
• Des portes qui utilisent une barre de torsion et des ressorts. La barre de torsion
doit être 2,5 cm (1 po) de diamètre. NON compatible avec les tambours à
enroulement inverse.
• Tambours de 10 à 15 cm (4 à 6 po). NON compatible avec les tambours coniques
de plus de 15 cm (6 po).
• Des portes sectionnelles à grande levée (d’une hauteur maximale de 137,2 cm
[54po]) et à levée standard d’une hauteur maximale de 4,3 m (14 pi).
• Des portes d’une largeur maximale de 5,5 m (18 pi).
• Des portes d’une surface maximale de 16,7 m ca (180 pi ca).
Inventaire de la boîte
Ouvre-porte de garage, Smart Control Panel®, Télécommande à trois boutons, Pile,
Collier, Support de montage, Serrure automatique de porte de garage, Moniteur de
tension de câble, Lampe à DEL télécommandée MyQ, Le Protector System®(capteur
de transmission [1], capteur de réception [1]), Supports de capteur d'inverseur de
sécurité(2), Fil de sonnerie à 2 conducteurs, Étiquettes de sécurité et documentation
Fixations
Vis 10-32 (2), Vis 14-10x2 po (4), Poignée, Corde, Vis 1/4 de po-20x1/2 de po (2),
Chevilles pour murs secs (à vis) (2), Vis 8-32x1 po (2), Vis 6ABx1-1/4 de po (2),
Chevilles pour murs secs (2), Vis 6-32x1 po (2), Boulons de carrosserie 1/4 de po-
20x1/2 de po (2), Écrous à oreilles 1/4 de po-20 (2)
Fixations pour lampe à DEL télécommandée MyQ
Chevilles pour murs secs (à vis) (2), Vis 6x1 po (2)
ÉTAPE 1 PLANIFICATION
ÉTAPE 2 INSTALLATION (SUITE) DÉPANNAGE
ÉTAPE 2 INSTALLATION
Des fonctions d'autodiagnostic ont été programmées dans votre ouvre-porte de garage. Les flèches vers le haut et le bas de
l'ouvre-porte de garage font clignoter les codes d'anomalie.
Bouton UP
Bouton DOWN
A
A
B
B
DD
C
C
2
1
3
Détecteur
récepteur
DEL verte
Détecteur
émetteur
DEL ambre
Fil noir (-)
Fil rouge (+)
Installer la pile de secours
1. Débrancher l’ouvre-porte de garage.
2. Relier les fils rouge (+) et noir (-) de
l'ouvre-porte de garage aux bornes
correspondantes de la pile.
Serrure automatique de
porte de garage
Connecter à l’un des
connecteurs enfichables.
Moniteur de tension de câble
Connecter aux bornes
vertes (la polarité est
sans importance).
Capteurs d'inversion
de sécurité
Connecter les fils blanc/noir
sur la borne grise et les fils
blancs sur la borne blanche.
Smart Control Panel
Connecter aux bornes rouges
et blanches (la polarité est
sans importance).
Câblage des accessoires à
l’ouvre-porte de garage
Raccordement de l'alimentation
Afin de minimiser les risques de chocs électriques, le cordon d'alimentation de
l'ouvre-porte de garage comporte une fiche à trois broches, dont une de mise à la
terre. Cette fiche ne peut être branchée que dans une prise de courant mise à la
terre. Si la fiche ne peut pas être branchée dans la prise de courant, adressez-vous à
un électricien qualifié pour faire poser une prise de courant adéquate.
1. Brancher l’ouvre-porte de garage dans une prise mise à la terre.
2. Assurez-vous que les témoins DEL des deux détecteurs sont allumés. Les témoins
DEL des deux détecteurs s'allumeront en continu s'ils sont alignés et bien câblés.
Si les codes municipaux exigent une installation électrique permanente, consulter le
manuel.
Câblage
du canal
VertRouge
Blanc
Blanc
Gris
Ouvre-porte de garage Wi-Fi®à montage mural
Modèle 8500W
Ne pas faire fonctionner l’ouvre-porte de garage
pour le moment.
LiftMaster
300 Windsor Drive
Oak Brook, IL 60523
Wi-Fi®est une marque déposée de Wi-Fi Alliance
© 2017, LiftMaster
114A5075 Tous droits réservés
CODE D'ANOMALIE SYMPTÔME SOLUTION
La flèche
vers le haut
clignote
La flèche
vers le bas
clignote
11L'ouvre-porte de garage ne ferme pas
la porte et l'éclairage clignote. Les détecteurs inverseurs de sécurité ne sont pas installés, connectés, ou les fils sont coupés. Vérifier les fils du détecteur pour y déceler tout fil
débranché ou coupé.
12L'ouvre-porte de garage ne ferme pas
la porte et l'éclairage clignote. Les détecteurs inverseurs de sécurité sont court-circuités ou un fil est inversé. Inspecter le câblage des détecteurs inverseurs de sécurité et tous
les points d'agrafe et de connexion; remplacer ou corriger les fils au besoin.
13La commande de porte ne fonctionne
pas. Les fils de la commande de porte sont court-circuités ou la commande de porte est défectueuse. Inspecter le câblage de la commande de porte et tous
les points d'agrafe et de connexion; remplacer ou corriger les fils au besoin.
14L’ouvre-porte de garage ne ferme pas
la porte et l’éclairage clignote. Les détecteurs inverseurs de sécurité sont désalignés ou momentanément obstrués. Réaligner les deux détecteurs pour s'assurer que les deux DEL
s'allument de manière continue et ne clignotent pas. S'assurer que rien ne
pend ou n'est monté sur la porte, ce qui pourrait perturber le champ des
détecteurs pendant la fermeture.
15La porte est en mouvement sur une
distance de 15 à 20 cm (6 à 8 po), puis
s'arrête ou inverse sa course.
Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou
obstrue la porte, comme un ressort ou une serrure brisé(e); corriger au
besoin. Vérifier les connexions de câble au module de course et à la plaque
logique. Remplacer le module au besoin.
Aucun mouvement, même pas un
déclic. Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou obstrue la porte, comme un ressort ou une serrure brisé(e); corriger au
besoin. Remplacer la plaque logique au besoin.
L'ouvre-porte émet un faible murmure
pendant une à deux secondes, mais la
porte ne bouge pas.
Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou
obstrue la porte, comme un ressort ou une serrure brisé(e); corriger au
besoin. Remplacer le moteur au besoin.
16La porte glisse après qu'elle se soit
complètement arrêtée. Programmer la course jusqu'à la position de glissement ou faire équilibrer la porte par un technicien formé.
2 1-5 Aucun mouvement ni son. Remplacer la carte logique.
31L’ouvre-porte de garage bouge
légèrement, puis s’arrête. Activer de nouveau l’ouvre-porte de garage. Si le problème persiste, remplacer la carte logique.
33La DEL d'état de charge de la pile
clignote constamment. Erreur du circuit de charge de la pile de secours; remplacer la plaque logique.
35L’ouvre-porte de garage ne ferme pas
la porte ou celle-ci inverse sa course. Si deux moniteurs de tension de câble ont été antérieurement installés et que l’un des deux a été enlevé, débrancher et rebrancher l’ouvre-porte trois
fois pour reprogrammer le moniteur à l’ouvre-porte.
4 1-4 Le mouvement de porte s'interrompt
ou repart en direction inverse. Ouvrir et fermer manuellement la porte. Vérifier si un objet est collé ou obstrue la porte, comme un ressort ou une serrure brisé(e); corriger au
besoin. Si la porte force ou colle, appeler un technicien formé en systèmes
de porte. Si la porte ne force pas ou ne colle pas, essayer de reprogrammer
la course
45La porte est en mouvement sur une
distance de 15 à 20 cm (6 à 8 po), puis
s'arrête ou inverse sa course.
Erreur de communication avec le module de commande de course. Vérifier
les connexions du module de course; remplacer le module au besoin.
46L'ouvre-porte de garage ne ferme pas
la porte et l'éclairage clignote. Les détecteurs inverseurs de sécurité sont désalignés ou momentanément obstrués. Réaligner les deux détecteurs pour s'assurer que les deux DEL
s'allument de manière continue et ne clignotent pas. S'assurer que rien ne
pend ou n'est monté sur la porte, ce qui pourrait perturber le champ des
détecteurs pendant la fermeture.
55La porte ne se fermera pas lors de
l’utilisation de la temporisation de
fermeture ou de la commande MyQ par
téléphone intelligent.
La lampe à DEL télécommandée MyQ doit être installée pour permettre
l’utilisation de la temporisation de fermeture de la porte ou de la commande
de porte MyQ. Branchez la lampe à DEL télécommandée MyQ et assurez-
vous qu’elle est programmée à l’ouvre-porte de garage. Il faut jusqu’à cinq
minutes pour activer la temporisation de fermeture et la commande de la
porte MyQ par téléphone intelligent.
ÉTAPE 3 CÂBLAGE ET ALIMENTATION ÉTAPE 4 RÉGLAGES
IMPORTANTES INSTRUCTIONS
CONCERNANT L'INSTALLATION
Pour réduire le risque de
BLESSURES GRAVES, voire
MORTELLES :
AVERTISSEMENT
AVERTISSEMENT
1. CE GUIDE DE DÉMARRAGE RAPIDE N'A PAS ÉTÉ PRÉVU POUR REMPLACER
LE MANUEL, MAIS POUR SERVIR D'AIDE MÉMOIRE AUX PERSONNES QUI
CONNAISSENT LE MANUEL ET L'INSTALLATION DE CE PRODUIT.
2. LIRE ET OBSERVER TOUS LES AVERTISSEMENTS ET INSTRUCTIONS DANS
LE MANUEL D’INSTALLATION.
3. Poser l'ouvre-porte de garage UNIQUEMENT sur une porte de garage bien
équilibrée et lubrifiée. Une porte mal équilibrée peut ne PAS inverser sa
course en cas de besoin et peut entraîner des BLESSURES GRAVES, voire
MORTELLES.
4. TOUTES les réparations aux câbles, ensembles de ressort et autres ferrures
de montage DOIVENT être confiées à un technicien formé en systèmes de
porte AVANT de poser l'ouvre-porte.
5. Désactiver TOUTES les serrures et retirer TOUTES les cordes raccordées à la
porte de garage AVANT de poser l'ouvre-porte afin d'éviter un emmêlement.
6. Dans la mesure du possible, installer l’ouvre-porte de garage à au moins
2,13m (7 pi) au-dessus du sol.
7. Laisser le déverrouillage de secours à portée de main, mais à au moins 1,83
m (6 pi) du sol et éviter tout contact avec des véhicules afin d'éviter tout
déclenchement accidentel.
8. Ne JAMAIS raccorder l'ouvre-porte de garage à une source de courant avant
d'avoir reçu l'instruction de le faire.
9. Ne JAMAIS porter de montres, bagues ou vêtements amples durant
l’installation ou l’entretien de l’actionneur. Ils pourraient être happés par la
porte ou les mécanismes de l’actionneur.
10. Poser la commande de porte murale :
• bien en vue de la porte;
• hors de portée des jeunes enfants à une hauteur d’au moins 1,5 m (5 pi)
du sol, des paliers, des marches ou de toute autre surface adjacente sur
laquelle on marche;
• away from ALL moving parts of the door.
12. Installer le marquage du dispositif de déclenchement d’urgence. Attacher
le marquage sur ou à proximité du dispositif de déclenchement d’urgence.
Installer l’affi che d’avertissement de piégeage en regard de la commande de
porte à un endroit bien visible.
13. Placer l'étiquette d'essai d'inversion de sécurité/ouverture d'urgence bien en
vue sur le côté intérieur de la porte de garage.
14. Au terme de la pose, faire l'essai du système d'inversion de sécurité. La porte
DOIT remonter au contact d'un objet d'une hauteur de 3,8 cm (1-1/2 de po)
(ou un 2x4 posé à plat) sur le sol.
LiftMaster.com
myLiftMaster.com
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques
comme le plomb, reconnu par l’État de la Californie comme cause
de cancers, d’anomalies congénitales et d’autres problèmes liés à la
reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov
