Chamberlain CLULP1 User manual

1
2
3
4
34
55
CAUTION
ATTENTION
132C2469-1
LASER RADIATION
DO NOT STARE INTO BEAM
RAYONNEMENT LASER
NE PAS REGARDER DIRECTEMENT
LE RAYONNEMENT LASER
Maximum power output: < 1mW @ 635 - 670nm
Puissance de sortie maximum: < 1mW @ 635 - 670nm
CLASS II LASER PRODUCT
APPAREIL AU LASER DE CLASSE II
This Class B digital apparatus
complies with ICES-003.
To avoid eye INJURY or damage to product:
• NEVER point the laser at anyone.
• NEVER look directly into the laser beam.
• NEVER disassemble the laser.
• The parking assist is NOT a substitute for safe parking practices.
• Use of controls or adjustments, or the performance or procedures other
than specified can result in hazardous radiation exposure.
Models CLULP1, CLULP1-P, CLULP1C, and CLULP1C-P
Laser Garage Parking Assist
www.chamberlain.com

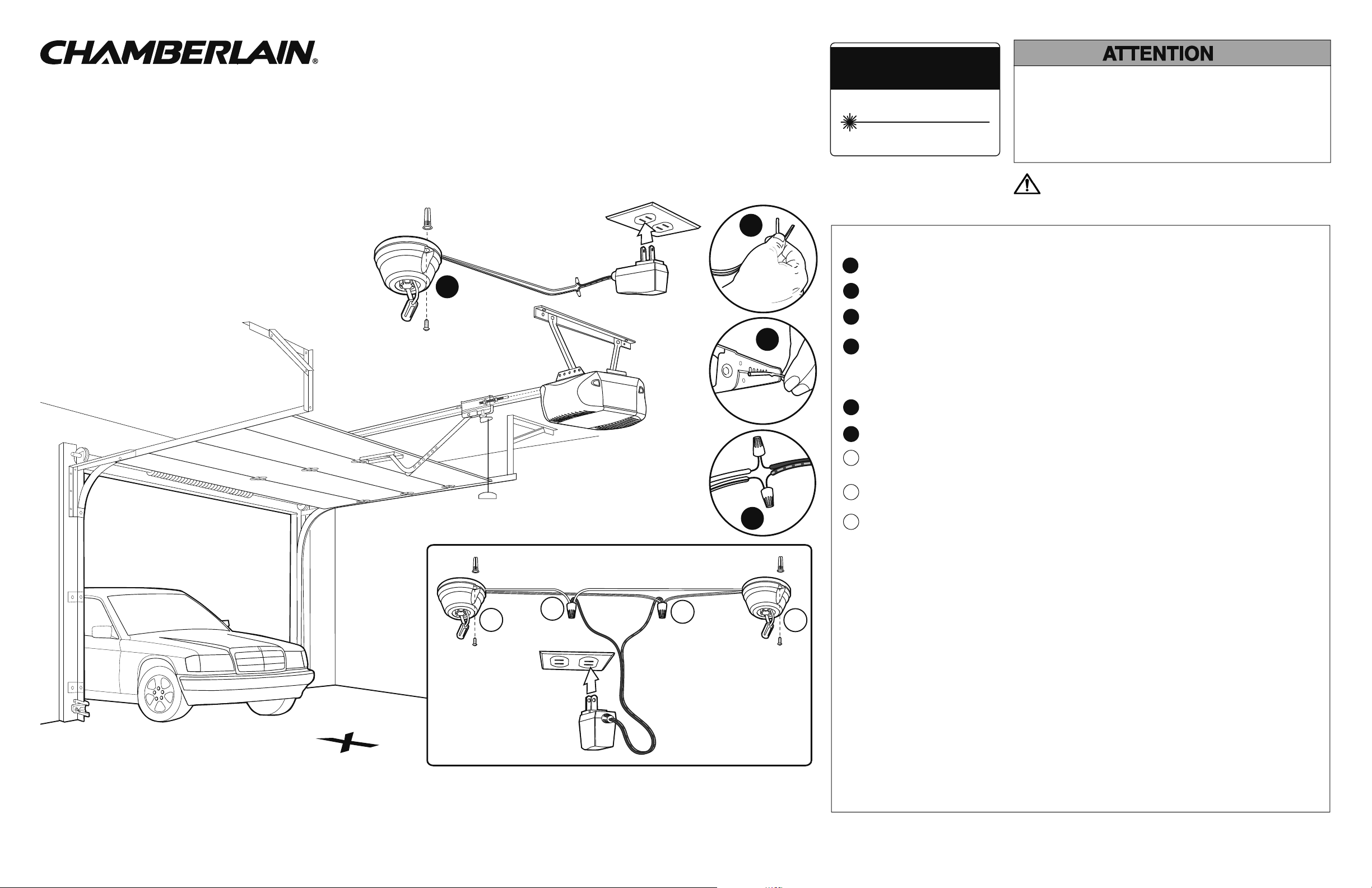

INSTALLATION
For One Parking Assist:
Separate parking assist wires.
Strip 7/16" (11 mm) of insulation from wires.
Connect parking assist wires to the wires from the power adapter using wire nuts.
White to black (-) and white/black to red (+).
Reduce slack in wires. Determine desired mounting location. Mount and secure parking assist with screw and
anchor.
NOTE: DO NOT connect any parking assist or lead wires to the motor unit.
For Two Parking Assists:
Separate parking assist wires.
Strip 7/16" (11 mm) of insulation from wires.
Combine the white wires from the two parking assists with the black (-) wire from the transformer and twist
together with wire nut.
Combine the white/black wires from the two parking assists with the red (+) wire from the transformer and twist
together with wire nut.
Reduce slack in wires. Determine desired mounting location. Mount and secure parking assist with screw and
anchor.
NOTE: DO NOT connect any parking assist or lead wires to the motor unit.
SET UP AND ADJUSTMENT
1Plug in the power adapter. The laser will continuously emit a bright red beam.
2Drive your vehicle into the garage and park in the desired location.
3Aim the red beam to a location on the dash or hood that can be easily seen while seated in the driver’s seat.
4Sit in the driver’s seat and confirm that you can easily see the location of the red beam. This location is now your
point of reference for parking your vehicle.
CAUTION: Do not stare directly into the beam.
OPERATION
Drive car into garage until laser is at the desired location. DO NOT STARE DIRECTLY INTO BEAM.
TROUBLESHOOTING
If parking assist does not emit a beam:
• Make sure parking assist is aimed towards the garage floor.
• Verify nothing is blocking the parking assist lens, and laser hits the garage floor.
• Verify connections are correct and secure.
1
3
2
3
4
1
2
4
5
FOR TWO PARKING ASSISTS ONLY
114A3296E
© 2012, The Chamberlain Group Inc.
All Rights Reserved
WARNING: This product can expose you to chemicals including
lead, which are known to the State of California to cause cancer or
birth defects or other reproductive harm. For more information go
to www.P65Warnings.ca.gov
For Service Dial Our Toll Free Number:
1-800-528-9131

1
2
3
4
34
55
CAUTION
ATTENTION
132C2469-1
LASER RADIATION
DO NOT STARE INTO BEAM
RAYONNEMENT LASER
NE PAS REGARDER DIRECTEMENT
LE RAYONNEMENT LASER
Maximum power output: < 1mW @ 635 - 670nm
Puissance de sortie maximum: < 1mW @ 635 - 670nm
CLASS II LASER PRODUCT
APPAREIL AU LASER DE CLASSE II
Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du
Canada.
Modèles CLULP1, CLULP1-P, CLULP1C, et CLULP1C-P
Laser Assistance de garage
Pour service, priére de composer numéro sans Frais :
1-800-528-9131
INSTALLATION
Pour un ouvre-porte de garage d’une porte :
Séparer les fils de l’ouvre-porte de garage.
Dénuder 7/16 po (11 mm) de la gaine isolante des fils.
Connecter les fils du système d’assistance au stationnement aux fils de l’adaptateur de courant à l’aide de
serre-fils. Blanc à noir (-) et blanc/noir à rouge (+).
Tendez les fils. Déterminer l’emplacement désiré. Monter et fixer solidement le dispositif avec les vis et les chevilles.
REMARQUE : NE PAS brancher d’ouvre-porte automatique ou de fils de sortie à l’unité du moteur.
Pour un ouvre-porte de garage de deux portes :
Séparer les fils l’ouvre-porte de garage.
Dénuder 7/16 po (11 mm) de la gaine isolante des fils.
Combiner les fils blancs des deux systèmes d’assistance au stationnement avec le fil noir (-) du transformateur et les torsader
ensemble à l'aide du serre-fils.
Combiner les fils blancs/noirs des deux systèmes d’assistance au stationnement avec le fil rouge (+) du transformateur et les
torsader ensemble à l'aide du serre-fils.
Tendez les fils. Déterminer l’emplacement pour le montage. Monter et fixer solidement le dispositif avec les vis et les chevilles.
REMARQUE : NE PAS brancher d’ouvre-porte automatique ou de fils de sortie à l’unité du moteur.
PARAMÈTRES ET RÉGLAGES
1Brancher l’adaptateur électrique. Le laser émettra un rayon rouge vif.
2Conduire le véhicule dans le garage et le garer dans l’emplacement voulu.
3Diriger le rayon rouge en direction du tableau de bord ou du capot afin qu’il soit bien visible par la personne assise dans le siège
du conducteur.
4Assis dans le siège du conducteur, confirmer qu’il est possible de voir le rayon rouge à l’emplacement donné. Ce point sera
désormais le point de référence pour garer le véhicule.
ATTENTION : Ne pas regarder directement vers le rayon laser.
MODE D’OPÉRATION
Conduire le véhicule dans le garage et le garer dans l’emplacement voulu. NE PAS REGARDER DIRECTEMENT VERS LE RAYON
LASER.
DÉPANNAGE
Si l’ouvre-porte de garage n’émet pas de rayon :
• Vérifier que l’ouvre-porte de garage est dirigé vers le sol du garage.
• Vérifier que rien ne bloque l’objectif de l’ouvre-porte de garage et que le rayon laser touche le sol du garage.
• Vérifier que les branchements sont faits correctement et de manière sûre.
1
3
2
3
4
1
2
4
5
DEUX DISPOITIFS D'ASSISTENCE AU
STATIONMENT UNIQUEMENT
114A3296E © 2012, The Chamberlain Group Inc.
Tous droits réservés
Pour éviter toute LÉSION des yeux ou les dommages du produit :
• Il NE faut jamais pointer le laser à qui que ce soit.
• Le rayon laser NE doit jamais être pointé aux yeux.
• Il NE faut jamais démonter le laser.
• L’assistant de garage N’EST pas un remplacement pour les bonnes pratiques de
garage.
• Utiliser les commandes, les réglages ou procédures autres que celles spécifiées
peut causer des risques d’exposition à des radiations dangereuses.
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques
comme le plomb, reconnu par l’État de la Californie comme cause de cancers,
d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus
d’informations, visitez www.P65Warnings.ca.gov
www.chamberlain.com
