Chauvet DJ 6SPOT User manual

Quick Reference Guide

6SPOT™ Quad IRC QRG EN
2
About this
Guide
The 6SPOT™ Quad IRC
Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values.
For more
information, download the User Manual from the Chauvet website
www.chauvetlighting.com/product-manuals-literature/.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
These Safety Notes include important information about installation, use, and
maintenance.
•Always connect the product to a grounded circuit to avoid the risk of
electrocution.
•Make sure the power cord is not crimped or damaged.
•Always disconnect the product from the power source before cleaning it or
replacing the fuse.
•Never disconnect the product from the power source by pulling or tugging
on the cord.
•If mounting the product overhead, make sure there is adequate support for
the product’s weight, and always secure the product using a safety cable.
•Make sure there are no flammable materials close to the product when it is
operating.
•Avoid direct eye exposure to the light source while the product is on.
•Do not touch the product’s housing when the product is operating because
the housing can be very hot.
•The product is not intended for permanent installation.
•The product is for indoor use only! It is rated at IP20.
•Do not expose the product to rain or moisture.
•
Install the product in a location with adequate ventilation, and leave at least
20 in (50 cm) between the product and adjacent surfaces.
•Do not operate the product at a maximum ambient temperature higher than
104 °F (40 °C).
•Make sure that the voltage of the power source used for the product
is within
the range stated on the sticker or the rear panel of the product.
•Never connect the product to a dimmer or a rheostat.
•Replace the product’s fuse only with another fuse of the same type and
rating.
•Never carry the product by the power cord or any moving part.
•In the event of a serious operating problem, stop using the product
immediately.
•Never open or repair the product. Repairs carried out by unskilled people
can lead to damage or malfunction.
•Contact the nearest authorized technical assistance center if the product
malfunctions.
Contact
•From outside the U.S., UK, Ireland, or Mexico, contact the distributor of
record to request support or return a product.
•From inside the U.S., UK, Ireland, or Mexico, use the information in
Contact Us at the end of this QRG.

6SPOT™ Quad IRC QRG EN
3
What is
Included
•6SPOT™ Quad IRC
•Power Cord
•2 L-Brackets
•Carrying Bag
•Warranty card
•Quick Reference Guide
To Begin
Carefully unpack the product and check that all the parts are in the package, and are
in good condition.
If the box, or any of the contents,
appear damaged from shipping, or show signs of
mishandling, save all packaging and file a claim with the carrier immediately. Do not
notify Chauvet. Failure to report damage to the carrier immediately, or failure to have
all packaging available for inspection, could invalidate your claim.
For other issues, such as missing components or parts, damage not related to
shipping, or concealed damage, file a claim with Chauvet
within 7 days of delivery.
For information on contacting Chauvet, see the Contact Us section of this QRG.
Description
The 6SPOT™ Quad IRC is an LED powered, color-changer system complete with
its own travel bag. Six individually controllable and positionable heads each
contain a high-power quad-color (RGBW) LED that creates 15 popular colors and
custom color mixes. The unit can be controlled via DMX or by running automated
or sound-
activated programs. The fixture easily slides onto most standard tripod
and speaker stands, or can be mounted onto truss.

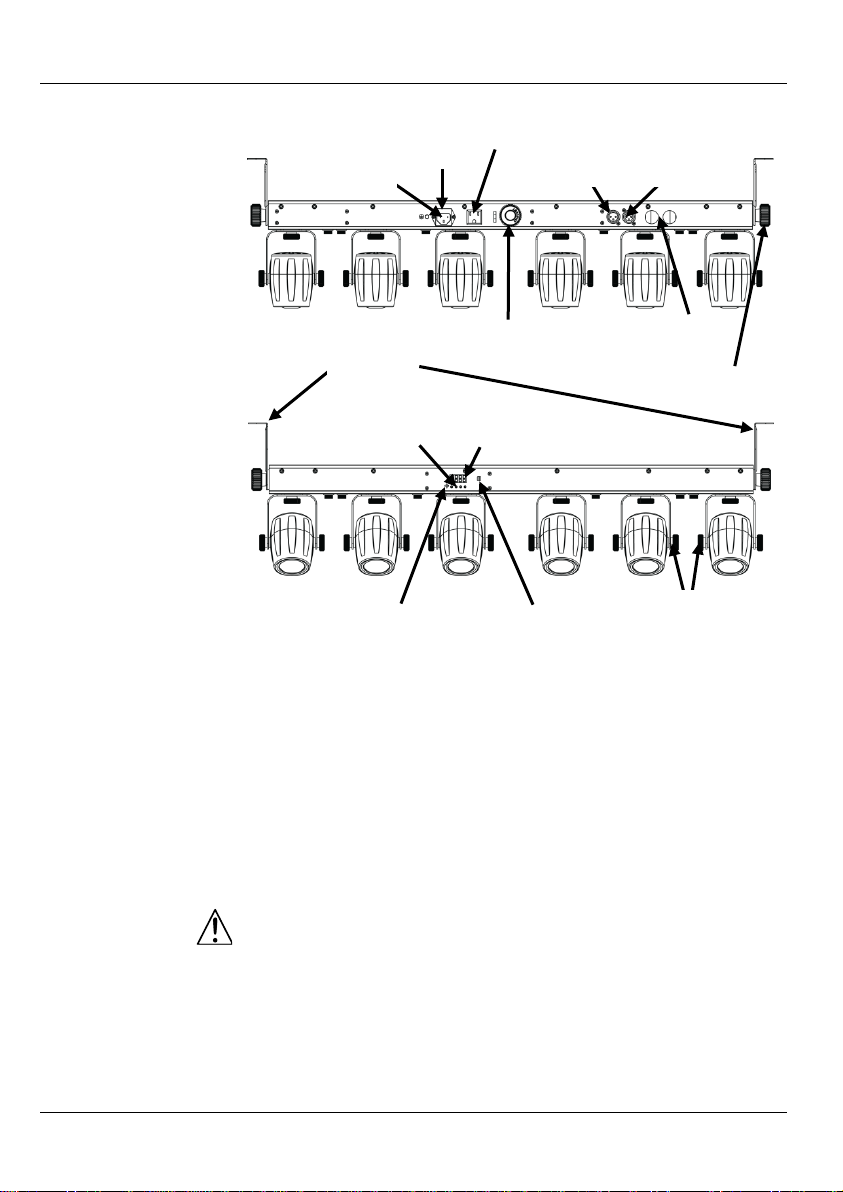

Overview
AC Power
6SPOT™ Quad IRC has an auto-
ranging power supply that works with an input
voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
For the maximum number of 6SPOT™ Quad IRC products that you can power link
at each voltage, see the User Manual or the sticker on the product.
Infrared Sensor
Tripod Adjustment
Knob
Display
DMX In
DMX Out
Menu
Buttons
Power In
Power Out
Fuse Holder
Microphone
Adjustment
Knob
Adjustment
Knobs
Mounting
Brackets
Safety Cable
Pass-through

6SPOT™ Quad IRC QRG EN
4
Fuse Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and replace
with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
IRC-6 (Infrared
Remote Control)
The 6SPOT™ Quad IRC can be operated with the IRC-6 from Chauvet
. For
more information about the IRC-6, download instructions for the IRC-
6 or the
6SPOT™ Quad IRC User Manual from www.chauvetlighting.com/product-
manuals-literature/.
Mounting
Before mounting this product, read the Safety Notes.
Use at least two mounting
points and one safety per product. Make sure the mounting clamps are capable of
supporting the weight of the product. For Chauvet’s line of mounting clamps, go to
www.chauvetlighting.com/cables-clamps-main.html.
Mounting
Diagram
Safety Cable
(such as CH-05 from
Chauvet)
Mounting Clamp
(such as the CLP-15N
clamp from Chauvet)
Tripod or
Speaker Stand
Insertion Point
M12 Threaded
Holes

6SPOT™ Quad IRC QRG EN
5
Control Panel
Description
Button
Function
<MENU>
Cycles through main menu functions or exits from a sub menu
<UP>
Navigates upwards through a list or increases the numeric value of a
setting
<DOWN>
Navigates downwards through a list or decreases the numeric value
of a setting
<ENTER>
Enters into a menu or sets the currently displayed value
Menu Options
Main Function
Programming Levels
Description
DMX Personality and
Starting Address
4-CH
d 1–d512 Selects DMX personality and DMX starting
value
10CH
28CH
Static Colors
C--
C 1–C 15
Selects 1 of 15 static colors
Auto Programs
P--
P 1–P 10
Selects 1 of 10 auto program
Program Speed
S--
S 1–S100
Sets auto program speed (slow to fast)
Sound-Active
Snd
Selects Sound-Active mode
Sound Sensitivity
SenS
u 0–u100
Sets the sound sensitivity
Custom Color Mixing U--
r 0–r255
Red (0–100%)
b 0–b255
Green (0–100%)
g 0–g255
Blue (0–100%)
w 0–w255
White (0–100%)
Infrared SET
On
Turns infrared on or off
Off
DMX Linking
The 6SPOT
™ Quad IRC works with a DMX controller. Information
about configuring 6SPOT
™ Quad IRC for DMX operation is in the User
Manual, which is available from the Chauvet website
www.chauvetlighting.com/product-manuals-literature/. Informat
ion about DMX
is in Chauvet’s DMX Primer, which is available from the Chauvet
website
www.chauvetlighting.com/download/.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 485.
Master/Slave
Connection
The 6SPOT
™ Quad IRC works in Master/Slave mode. Information about
configuring 6SPOT
™ Quad IRC for Master/Slave operation is in the
User Manual, which is available from the Chauvet website
www.chauvetlighting.com/product-manuals-literature/.
<MENU> <UP> <DOWN> <ENTER>

6SPOT™ Quad IRC QRG EN
6

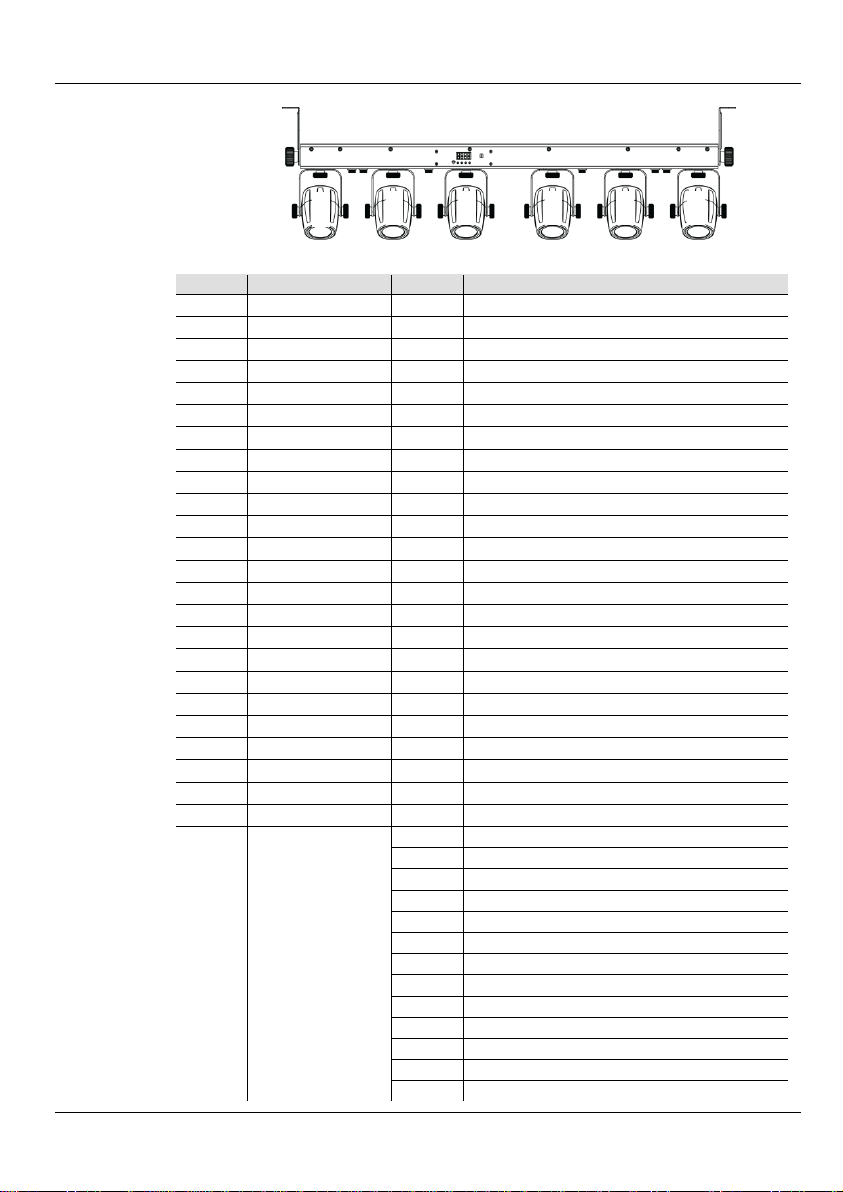

6SPOT™ Quad
IRC Zones
for
DMX Control
DMX Values
28CH
Channel
Function
Value
Percent/Setting
1
Red 1
000ó255
0–100%
2
Green 1
000
ó
255
0–100%
3
Blue 1
000ó255
0–100%
4
White 1
000ó255
0–100%
5
Red 2
000
ó
255
0–100%
6
Green 2
000
ó
255
0–100%
7
Blue 2
000ó255
0–100%
8
White 2
000ó255
0–100%
9
Red 3
000
ó
255
0–100%
10
Green 3
000
ó
255
0–100%
11
Blue 3
000
ó
255
0–100%
12
White 3
000
ó
255
0–100%
13
Red 4
000ó255
0–100%
14
Green 4
000ó255
0–100%
15
Blue 4
000
ó
255
0–100%
16
White 4
000
ó
255
0–100%
17
Red 5
000ó255
0–100%
18
Green 5
000ó255
0–100%
19
Blue 5
000
ó
255
0–100%
20
White 5
000
ó
255
0–100%
21
Red 6
000
ó
255
0–100%
22
Green 6
000
ó
255
0–100%
23
Blue 6
000ó255
0–100%
24
White 6
000ó255
0–100%
25 Auto Programs
000ó010
No function
011ó032
Auto 1
033ó054
Auto 2
055
ó
076
Auto 3
077ó098
Auto 4
099ó120
Auto 5
121ó142
Auto 6
143ó164
Auto 7
165ó186
Auto 8
187ó208
Auto 9
209
ó
230
Auto 10
231ó250
Auto 0 (runs Auto 1–10)
251ó255
Sound-Active
1
2 3 4 5 6

6SPOT™ Quad IRC QRG EN
7
28CH
Channel
Function
Value
Percent/Setting
26 Speed/Sensitivity 000ó255
Controls auto program speed (slow to fast), or
sound sensitivity when CH. 25 is 251–255
27
Dimmer
000
ó
255
0–100%
28
Shutter
000
ó
255
0–100%
10CH
Channel
Function
Value
Percent/Setting
1 Zone 1
000ó010
No function
011
ó
027
Red
028ó044
Green
045ó061
Blue
062ó078
White
079
ó
095
Green + Blue
096
ó
113
Red + Blue
114ó130
Red + Green
131ó146
Red + Green + Blue
147ó163
Red+ White
164
ó
180
Green + White
181
ó
197
Blue + White
198ó214
Red + Green + White
215ó231
Red + Blue + White
232ó248
Green + Blue + White
249
ó
255
Red + Green + Blue + White
2 Zone 2
000
ó
010
No function
011ó027
Red
028ó044
Green
045ó061
Blue
062
ó
078
White
079ó095
Green + Blue
096ó113
Red + Blue
114ó130
Red + Green
131ó146
Red + Green + Blue
147
ó
163
Red+ White
164ó180
Green + White
181ó197
Blue + White
198ó214
Red + Green + White
215
ó
231
Red + Blue + White
232
ó
248
Green + Blue + White
249ó255
Red + Green + Blue + White

6SPOT™ Quad IRC QRG EN
8
10CH
Channel
Function
Value
Percent/Setting
3 Zone 3
000
ó
010
No function
011
ó
027
Red
028ó044
Green
045ó061
Blue
062ó078
White
079
ó
095
Green + Blue
096
ó
113
Red + Blue
114ó130
Red + Green
131ó146
Red + Green + Blue
147ó163
Red+ White
164
ó
180
Green + White
181
ó
197
Blue + White
198ó214
Red + Green + White
215ó231
Red + Blue + White
232ó248
Green + Blue + White
249
ó
255
Red + Green + Blue + White
4 Zone 4
000ó010
No function
011ó027
Red
028ó044
Green
045ó061
Blue
062
ó
078
White
079ó095
Green + Blue
096ó113
Red + Blue
114ó130
Red + Green
131ó146
Red + Green + Blue
147
ó
163
Red+ White
164ó180
Green + White
181ó197
Blue + White
198ó214
Red + Green + White
215ó231
Red + Blue + White
232
ó
248
Green + Blue + White
249ó255
Red + Green + Blue + White

6SPOT™ Quad IRC QRG EN
9
10CH
Channel
Function
Value
Percent/Setting
5 Zone 5
000ó010
No function
011ó027
Red
028ó044
Green
045
ó
061
Blue
062ó078
White
079ó095
Green + Blue
096ó113
Red + Blue
114ó130
Red + Green
131
ó
146
Red + Green + Blue
147ó163
Red+ White
164ó180
Green + White
181ó197
Blue + White
198
ó
214
Red + Green + White
215
ó
231
Red + Blue + White
232ó248
Green + Blue + White
249ó255
Red + Green + Blue + White
6 Zone 6
000ó010
No function
011
ó
027
Red
028
ó
044
Green
045ó061
Blue
062ó078
White
079ó095
Green + Blue
096
ó
113
Red + Blue
114
ó
130
Red + Green
131ó146
Red + Green + Blue
147ó163
Red+ White
164ó180
Green + White
181
ó
197
Blue + White
198ó214
Red + Green + White
215ó231
Red + Blue + White
232ó248
Green + Blue + White
249ó255
Red + Green + Blue + White
7 Strobe
000
ó
010
No function
011
ó
255
1–30 Hz, slow to fast

6SPOT™ Quad IRC QRG EN
10
10CH
Channel
Function
Value
Percent/Setting
8 Auto Programs
000
ó
010
No function
011ó032
Auto 1
033ó054
Auto 2
055
ó
076
Auto 3
077ó098
Auto 4
099ó120
Auto 5
121
ó
142
Auto 6
143ó164
Auto 7
165ó186
Auto 8
187
ó
208
Auto 9
209
ó
230
Auto 10
231ó250
Auto 0 (runs Auto 1–10)
251ó255
Sound-Active
9 Speed 000ó255
Controls auto program speed (slow to fast), or
sound sensitivity when CH. 8 is 251–255
10
Dimmer
000
ó
255
0–100%
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000ó255
0–100%
2
Green
000
ó
255
0–100%
3
Blue
000
ó
255
0–100%
4
White
000
ó
255
0–100%

6SPOT™ Quad IRC GRR ES
11
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del 6SPOT™ Quad IRC contiene
información básica sobre el producto, como montaje, opciones de menú y
asignaciones DMX. Para más información, descargue el Manual de U
suario del
sitio web de Chauvet http://www.chauvetlighting.com/product-manuals-
literature/.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta
GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
Las siguientes notas de seguridad incluyen información importante sobre la
instalación, uso y mantenimiento.
•Conecte siempre el producto a un circuito con toma de tierra.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Desconecte siempre el producto de la fuente de alimentación antes de
limpiarlo o cambiar el fusible.
•Nunca desconecte el producto de la fuente de alimentación agarrando o
tirando del cable.
•Si monta el producto en altura, asegúrese de que el soporte es adecuado para
el peso del producto y asegure siempre el producto con un cable de seguridad.
•Asegúrese de que no hay materiales inflamables cerca del producto cuando
esté en funcionamiento.
•Evite la exposición directa de los ojos a la fuente de luz mientras es producto
esté encendido.
•
No toque la carcasa del producto cuando el producto esté en funcionamiento,
porque la carcasa puede estar muy caliente.
•El producto no está concebido para una instalación permanente.
•El producto es para uso en interiores solamente. Está clasificado como IP20.
•No exponga el producto a lluvia o humedad.
•Conecte siempre el producto a una fuente de alimentación que esté en el
rango de tensión especificado en la etiqueta del panel posterior del producto.
•Nunca conecte el producto a un atenuador o reostato.
•Asegúrese de sustituir el fusible con otro del mismo tipo y categoría.
•Instale siempre el producto en un lugar con ventilación adecuada.
•Deje al menos 20 in (50 cm) entre el producto y superficies adyacentes.
•Asegúrese de que no queda bloqueada ninguna ranura de ventilación en la
carcasa del producto.
•No haga funcionar el producto a una temperatura ambiente superior a
104 °F (40 °C).
•Nunca mueva el producto agarrándolo por el cable de alimentación o por
cualquier parte móvil.
•Utilice siempre la abrazadera de montaje o las asas de transporte para
levantar el producto.
•Si hay un problema grave de funcionamiento, deje de usar el producto
inmediatamente.
•Nunca intente reparar el producto. Las reparaciones llevadas a cabo por
personal no cualificado pueden provocar averías o funcionamiento
defectuoso.

6SPOT™ Quad IRC GRR ES
12
Contacto
•Desde fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto
con su distribuidor oficial para solicitar asistencia o devolver el producto.
•
Desde dentro de EE.UU, Reino Unido, Irlanda o México, utilice la
información de Contact Us al final de esta GRR.
Qué va Incluido
•6SPOT™ Quad IRC
•Cable de alimentación
•2 soportes en L
•Bolsa de Transporte
•Tarjeta de Garantía
•Guía de Referencia Rápida
Para Empezar
Desembale el 6SPOT™ Quad IRC
con cuidado y compruebe que todas las piezas
están en el paquete y en buen estado.
Si la caja o alguno de los contenidos parecen dañados a causa del transporte, o
muestran signos de manipulación inadecuada, guarde todo el paquete y tramite
una reclamación con el transportista inmediatamente; no lo notifique a Chauvet
.
Si no informa al transportista del daño inmediatamente o no dispone todo el
paquete para inspección podría quedar anulada la reclamación.
Para otras i
ncidencias, como componentes o piezas que falten, daños no
relacionados con el transporte o daños no evidentes, presente una reclamación a
Chauvet en el plazo de 7 días desde la entrega. Para información sobre cómo
contactar con Chauvet, vea la sección Contact Us al final de esta GRR.
Descripción
El 6SPOT™ Quad IRC es un sistema completo de cambio de color equipado con
LED, con su propia bolsa de transporte. Seis cabezas que se pueden colocar y
controlar individualmente contienen cada una un LED de cuatro colores (RGBW)
de alta potencia que crea 15 colores muy populares y una mez
cla de color
personalidada. La unidad se puede controlar por DMX o
reproduciendo
programas automáticos o activos por sonido. El dispositivo encaja fácilmente en
la mayoría de trípodes o soportes de altavoz estándar o puede montarse en truss.

6SPOT™ Quad IRC GRR ES
13
Vista General
Corriente Alterna
El 6SPOT™ Quad IRC
tiene una fuente de alimentación con detección
automática (auto-rango) que funciona con un rango de tensión de 100–
240 VCA,
50/60 Hz.
Alimentación en
Cadena
Para ver el máximo número de productos 6SPOT™ Quad IRC
que se pueden
alimentar en cadena, consulte el Manual de Usuario o la etiqueta del producto.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Con un destornillador de punta plana desenroscar la caja portafusibles.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mismo tipo y categoría.
5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la
alimentación.
Desconecte el producto de la alimentación antes de sustituir el fusible.
Sensor de
Infrarrojos
Mando de
Ajuste
Pantalla
Entrada
DMX
Salida
DMX
Botones de
Menú
Entrada de
Alimentación
Salida de
Alimentación
Portafusibles
Micrófono
Mando de
Ajuste
Mando de
Ajuste
Soportes de
Montaje
Paso delCable de
Seguridad

6SPOT™ Quad IRC GRR ES
14
IRC-6 (Control
R
emoto por
Infrarrojos)
El 6SPOT™ Quad IRC se puede controlar con el IRC-6 de Chauvet
. Para
más información sobre el IRC-
6, descargue las instrucciones para el
IRC-6 o el Manual de U
suario del 6SPOT™ Quad IRC desde
http://www.chauvetlighting.com/product-manuals-literature/.
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Utilice al menos
dos puntos de montaje y un cable de seguridad por producto. Asegúrese de que
las abrazaderas de montaje son capaces de soportar el peso del producto.
Para nuestra línea de abrazaderas de montaje, visite
www.chauvetlighting.com/cables-clamps-main.html.
Diagrama de
Montaje
Cable de Seguridad
(como el CH-05 de
Chauvet)
Abrazadera de
Montaje
(como la abrazadera
CLP-15N de Chauvet)
Punto de Inserción
del Trípode o
Soporte de Altavoz
Agujero de
Montaje con
Rosca Tamaño
M12

6SPOT™ Quad IRC GRR ES
15
Descripción del
Panel de C
ontrol
Botón
Función
<MENU>
Pasa cíclicamente por las funciones principales de menú o sale de
un submenú
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
<ENTER>
Entra en un menú o establece el valor que se muestra actualmente
Mapa de Menú
Función Principal
Niveles de Programación
Descripción
Personalidad DMX y
Dirección de Inicio
4-CH
d 1–d512 Selecciona la personalidad DMX y el valor
inicial DMX
10CH
28CH
Colores Estáticos
C--
C 1–C 15
Selecciona 1 de los 15 colores estáticos
Programas Automáticos
P--
P 1–P 10
Selecciona 1 de los 10 programas automáticos
Velocidad de Programa S-- S 1–S100
Establece la velocidad del programa
automático (lento a rápido)
Activo por Sonido
Snd
Selecciona el modo de activo por sonido
Sensibilidad al Sonido
SenS
u 0–u100
Configura la sensibilidad al sonido
Mezcla de Color
Personalizada U--
r 0–r255
Rojo (0–100%)
b 0–b255
Verde (0–100%)
g 0–g255
Azul (0–100%)
w 0–w255
Blanco (0–100%)
Infrarrojos SET
On
Activa o desactiva los infrarrojos
Off
Enlace DMX
El 6SPOT™ Quad IRC
funciona con un controlador DMX. La
información para configurar el 6SPOT™ Quad IRC
para funcionamiento
DMX está en el Manual de U
suario, disponible desde el sitio web
de Chauvet http://www.chauvetlighting.com/product-manuals-literature/.
La información sobre
DMX se encuentra en el Manual DMX
de Chauvet, disponible desde el sitio web de Chauvet
http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
Dirección de Inicio
Para asegurarse el acceso total a todos los canales en cada modo DMX, la
dirección DMX más alta recomendable para este producto es 485.
Conexión
Maestro/Esclavo
El 6SPOT
™ Quad IRC funciona en modo Maestro/Esclavo. La información para
configurar el 6SPOT
™ Quad IRC para funcionamiento Maestro/Esclavo está en
el Manual de Usuario, disponible desde el sitio web de Chauvet
www.chauvetlighting.com/product-manuals-literature/.
<MENU> <UP> <DOWN> <ENTER>

6SPOT™ Quad IRC GRR ES
16
Zonas de
C
ontrol DMX del
6SPOT™ Quad
IRC
Asignaciones DMX
28CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000ó255
0–100%
2
Verde 1
000
ó
255
0–100%
3
Azul 1
000ó255
0–100%
4
Blanco 1
000ó255
0–100%
5
Rojo 2
000
ó
255
0–100%
6
Verde 2
000
ó
255
0–100%
7
Azul 2
000ó255
0–100%
8
Blanco 2
000ó255
0–100%
9
Rojo 3
000
ó
255
0–100%
10
Verde 3
000
ó
255
0–100%
11
Azul 3
000
ó
255
0–100%
12
Blanco 3
000
ó
255
0–100%
13
Rojo 4
000ó255
0–100%
14
Verde 4
000ó255
0–100%
15
Azul 4
000
ó
255
0–100%
16
Blanco 4
000
ó
255
0–100%
17
Rojo 5
000ó255
0–100%
18
Verde 5
000ó255
0–100%
19
Azul 5
000
ó
255
0–100%
20
Blanco 5
000
ó
255
0–100%
21
Rojo 6
000
ó
255
0–100%
22
Verde 6
000
ó
255
0–100%
23
Azul 6
000ó255
0–100%
24
Blanco 6
000ó255
0–100%
25 Programas
Automáticos
000ó010
Sin función
011ó032
Auto 1
033ó054
Auto 2
055
ó
076
Auto 3
077ó098
Auto 4
099ó120
Auto 5
121ó142
Auto 6
143ó164
Auto 7
165ó186
Auto 8
187ó208
Auto 9
209
ó
230
Auto 10
231ó250
Auto 0 (bucle Auto 1-10)
251ó255
Activo por sonido
1
2 3 4 5 6

6SPOT™ Quad IRC GRR ES
17
28CH
Canal
Función
Valor
Porcentaje/Configuración
26 Velocidad/
Sensibilidad 000ó255
Controla la velocidad del programa (lento a
rápido), o la sensibilidad al sonido (cuando el
C. 25 esté en 251–255)
27
Atenuador
000
ó
255
0–100%
28
Obturador
(Shutter)
000ó255
0–100%
10CH
Canal
Función
Valor
Porcentaje/Configuración
1 Zona 1
000
ó
010
Sin función
011ó027
Rojo
028ó044
Verde
045ó061
Azul
062
ó
078
Blanco
079
ó
095
Verde + Azul
096ó113
Rojo + Azul
114ó130
Rojo + Verde
131ó146
Rojo + Verde + Azul
147
ó
163
Rojo + Blanco
164
ó
180
Verde + Blanco
181ó197
Azul + Blanco
198ó214
Rojo + Verde + Blanco
215ó231
Rojo + Azul + Blanco
232
ó
248
Verde + Azul + Blanco
249ó255
Rojo + Verde + Azul + Blanco
2 Zona 2
000ó010
Sin función
011ó027
Rojo
028ó044
Verde
045
ó
061
Azul
062ó078
Blanco
079ó095
Verde + Azul
096ó113
Rojo + Azul
114ó130
Rojo + Verde
131
ó
146
Rojo + Verde + Azul
147ó163
Rojo + Blanco
164ó180
Verde + Blanco
181ó197
Azul + Blanco
198
ó
214
Rojo + Verde + Blanco
215
ó
231
Rojo + Azul + Blanco
232ó248
Verde + Azul + Blanco
249ó255
Rojo + Verde + Azul + Blanco

6SPOT™ Quad IRC GRR ES
18
10CH
Canal
Función
Valor
Porcentaje/Configuración
3 Zona 3
000
ó
010
Sin función
011
ó
027
Rojo
028ó044
Verde
045ó061
Azul
062ó078
Blanco
079
ó
095
Verde + Azul
096
ó
113
Rojo + Azul
114ó130
Rojo + Verde
131ó146
Rojo + Verde + Azul
147ó163
Rojo + Blanco
164
ó
180
Verde + Blanco
181
ó
197
Azul + Blanco
198ó214
Rojo + Verde + Blanco
215ó231
Rojo + Azul + Blanco
232ó248
Verde + Azul + Blanco
249
ó
255
Rojo + Verde + Azul + Blanco
4 Zona 4
000ó010
Sin función
011ó027
Rojo
028ó044
Verde
045ó061
Azul
062
ó
078
Blanco
079ó095
Verde + Azul
096ó113
Rojo + Azul
114ó130
Rojo + Verde
131ó146
Rojo + Verde + Azul
147
ó
163
Rojo + Blanco
164ó180
Verde + Blanco
181ó197
Azul + Blanco
198ó214
Rojo + Verde + Blanco
215ó231
Rojo + Azul + Blanco
232
ó
248
Verde + Azul + Blanco
249ó255
Rojo + Verde + Azul + Blanco

6SPOT™ Quad IRC GRR ES
19
10CH
Canal
Función
Valor
Porcentaje/Configuración
5 Zona 5
000ó010
Sin función
011ó027
Rojo
028ó044
Verde
045
ó
061
Azul
062ó078
Blanco
079ó095
Verde + Azul
096ó113
Rojo + Azul
114ó130
Rojo + Verde
131
ó
146
Rojo + Verde + Azul
147ó163
Rojo + Blanco
164ó180
Verde + Blanco
181ó197
Azul + Blanco
198
ó
214
Rojo + Verde + Blanco
215
ó
231
Rojo + Azul + Blanco
232ó248
Verde + Azul + Blanco
249ó255
Rojo + Verde + Azul + Blanco
6 Zona 6
000ó010
Sin función
011
ó
027
Rojo
028
ó
044
Verde
045ó061
Azul
062ó078
Blanco
079ó095
Verde + Azul
096
ó
113
Rojo + Azul
114
ó
130
Rojo + Verde
131ó146
Rojo + Verde + Azul
147ó163
Rojo + Blanco
164ó180
Verde + Blanco
181
ó
197
Azul + Blanco
198ó214
Rojo + Verde + Blanco
215ó231
Rojo + Azul + Blanco
232ó248
Verde + Azul + Blanco
249ó255
Rojo + Verde + Azul + Blanco
7 Estroboscopio
000
ó
010
Sin función
011
ó
255
1–30 Hz, lento a rápido

6SPOT™ Quad IRC GRR ES
20
10CH
Canal
Función
Valor
Porcentaje/Configuración
8 Programas
Automáticos
000
ó
010
Sin función
011ó032
Auto 1
033ó054
Auto 2
055
ó
076
Auto 3
077ó098
Auto 4
099ó120
Auto 5
121
ó
142
Auto 6
143ó164
Auto 7
165ó186
Auto 8
187
ó
208
Auto 9
209
ó
230
Auto 10
231ó250
Auto 0 (bucle Auto 1–10)
251ó255
Activo por sonido
9 Velocidad 000ó255
Controla la velocidad del programa, (lento a
rápido), o la sensibilidad al sonido (cuando el
C. 8 esté en 251–255)
10
Atenuador
000ó255
0–100%
4-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000
ó
255
0–100%
2
Verde
000
ó
255
0–100%
3
Azul
000
ó
255
0–100%
4
Blanco
000
ó
255
0–100%
