Chauvet DJ Hemisphere 5.1 User manual

Quick Reference Guide

Hemisphere 5.1 QRG EN
2
About This
Guide
The Hemisphere 5.1 Quick Reference Guide (QRG) has basic
product
information such as mounting, menu options, and DMX values.
Download
the User Manual from www.chauvetlighting.com for details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light sourcewhen the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this productfrom power cord by pulling or tugging
on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be
hot.
•The voltage of the outlet to which you are connecting this product
must be within the range stated on the decal or rear panel of the
product.
•This product is for indooruse only! (IP20) To prevent risk offire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting brackets to carry this product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate wear and improve its lifespan, during periods of non-use
completely disconnect from power via breaker or by unplugging it.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux
contact
your distributor to request support or return a product.
Visit
www.chauvetlighting.com for contact information.

EN Hemisphere 5.1 QRG
3
What Is
Included
•Hemisphere 5.1
•Power Cord •Warranty Card •Quick Reference Guide
To Begin
Unpack your Hemisphere 5.1 and make sure you have received all parts in
good condition. If the box or contents appear damaged, notify the carrier
immediately, not Chauvet.
Product
Description
The Hemisphere 5.1 is a rotating, multi-colored centerpiece light with red,
green, blue, white, and amber LEDs for maximum color selection, both
user-selectable and in standalone auto programs.
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
To eliminate wear and improve its lifespan, during periods of non-
use
completely disconnect from power via breaker or by unplugging it.
Power Linking
You can link up to 25 Hemisphere 5.1 units at 120 VAC and 45 units at 230
VAC.
Fuse
Replacement
To replace the fuse in the Hemisphere 5.1:
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot ofthe fuse
holder.
3. Pry the safety cap out ofthe housing.
4. Remove the blown fuse from the clip on the front of the safety cap
and replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Power In/Out
DMX In/Out
Control Panel
Sound Sensitivity
Knob
Safety Loop

Hemisphere 5.1 QRG EN
4
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function.
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function.
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function.
<ENTER>
Enables the currently displayed menu or sets the currently
selected value.
Menu Options
Main Level
Programming Levels
Description
Auto Program
Selection
PR.__ PR.01-PR.14 Select Auto Program manually
Auto Program
Sequence
AUTO Run Auto Programs automatically
DMX Address
d___
d001-d512
Selects DMX starting address
Slave Mode
SLAV
Sets Slave Mode
Sound Active
Mode
SOUN Sets Sound Active Mode
Static Colors CL.__
CL.r
Static color Red
CL.g
Static color Green
CL.b
Static color Blue
CL.u
Static color White
CL.Y
Static color Amber
CL.rg
Static color Red & Green
CL.rb
Static color Red & Blue
CL.ru
Static color Red & White
CL.rY
Static color Red & Amber
CL.gb
Static color Green & Blue
CL.gu
Static color Green & White
CL.gY
Static color Green & Amber
CL.bu
Static color Blue & White
CL.bY
Static color Blue & Amber
CL.uY
Static color White & Amber
rgb-
Static color Red, Green & Blue
rgbu
Static color Red, Green, Blue & White
rgbY
Static color Red, Green, Blue & Amber
CL.FL
Static color All

EN Hemisphere 5.1 QRG
5

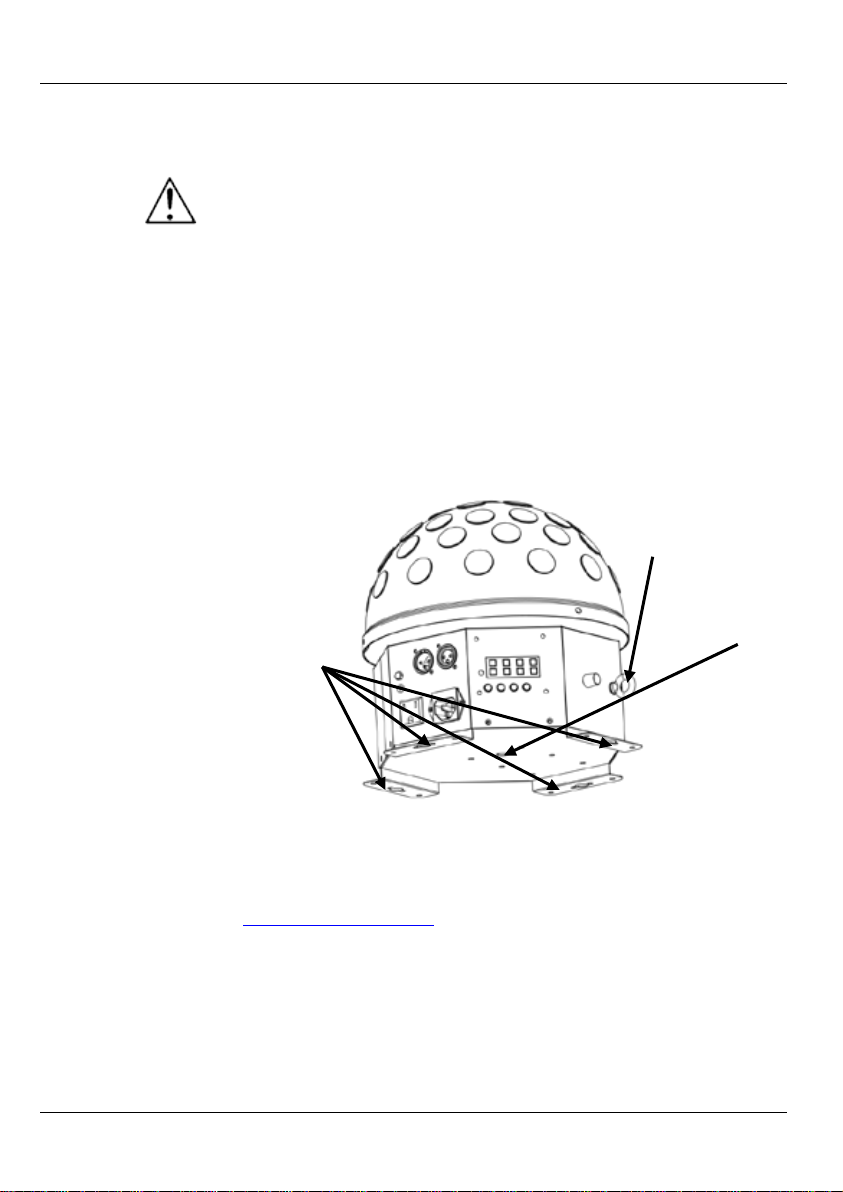

Mounting
Before mounting this product, read the Safety Notes.

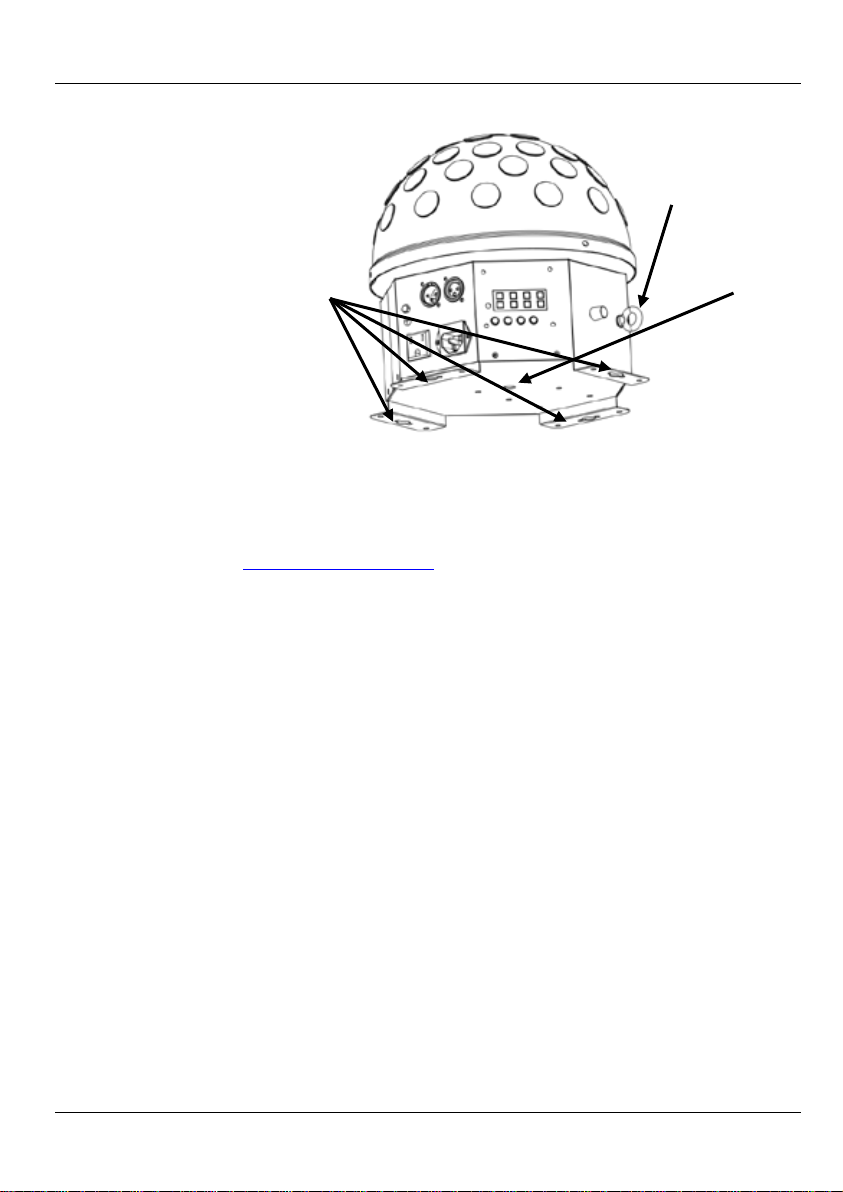

Mounting
Diagram
Safety Loop
Mounting Hole
Mounting
Brackets

Hemisphere 5.1 QRG EN
6
DMX Linking
The Hemisphere 5.1 can work with a DMX controller when linked by
DMX
serial connections.
Instructions for connecting and configuring this product
for DMX operation are in the User Manual.
If you are not familiar with
DMX, download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 508.
Master/Slave
Connection
The Hemisphere 5.1 uses the DMX data connection for its Master/Slave
mode. Instructions for connecting and configuring this product
for
Master/Slave operation are in the User Manual.
DMX Values
5-CH
Channel Function Value
Percent/Setting
1 Auto Programs
000 ó009
Blackout
010 ó019
Red
020 ó029
Green
030 ó039
Blue
040 ó049
White
050 ó059
Amber
060 ó069
Red/Green
070 ó079
Red/Blue
080 ó089
Red/White
090 ó099
Red/Amber
100 ó109
Green/Blue
110 ó119
Green/White
120 ó129
Green/Amber
130 ó139
Blue/White
140 ó149
Blue/Amber
150 ó159
White/Amber
160 ó169
Red/Green/Blue
170 ó179
Red/Green/Blue/White
180 ó189
Red/Green/Blue/Amber
190 ó199
Red/Green/Blue/White/Amber
200 ó229
Auto Program
230 ó255
Sound Active Mode
2 Strobe
000 ó009
No function
010 ó255
Strobe (0~13 Hz)
3
Auto Program
Speed
000 ó255
0~100% (Ch. 1: 200~229)
4 Rotation
000 ó009
Stop
010 ó119
Rotate left (slow to fast)
120 ó129
Stop
130 ó255
Rotate right (slow to fast)
5
Dimmer
000 ó255
0~100%

Hemisphere 5.1 GRR ES
7
Acerca de
esta Guía
La Guía de Referencia Rápida (GRR) del Hemisphere 5.1
contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de www.chauvetlighting.com
para ver los detalles.
Exención de
Responsabilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente!(IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o
la humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE el soporte de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto.No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante losperiodos en los que no se use.

Hemisphere 5.1 GRR ES
8
Contacto
Fuera de EE.UU, Reino Unid, Irlanda, México o Bélgica póngase
en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•Hemisphere 5.1
•Cable de alimentación •Tarjeta de garantía •Guía de Referencia Rápida
Para
Empezar
Desembale su Hemisphere 5.1 y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a Chauvet.
Descripción
del Producto
El Hemisphere 5.1 es un aparato de iluminación central giratorio y
multicolor, con LEDs de color rojo, verde, azul, blanco y ámbar para una
máxima selección de color, tanto seleccionables por el usuario como en
programas automáticos independientes.
Vista General
Entrada/Salida de alimentación
Entrada/Salida DMX
Panel de
control
Mando de
sensibilidad al
sonido
Anilla de
seguridad

ES Hemisphere 5.1 GRR
9
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60
Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 25 unidades Hemisphere 5.1 a 120 VCA, y 45 unidades
a 230 VCA.
Sustitución del
Fusible
Para sustituir el fusible del Hemisphere 5.1:
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad ysustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama
de Montaje
Enlace DMX
El Hemisphere 5.1 puede funcionar con un controlador DMX cuando se
enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DMX, descargue el Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 508.
Conexión
Maestro/
Esclavo
El Hemisphere 5.1 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este
producto para funcionamiento Maestro/Esclavo están en el Manual de
usuario.
Anilla de seguridad
Orificio de montaje
Soportes de
montaje

Hemisphere 5.1 GRR ES
10
Descripción
del P
anel de
Control
Botón Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función.
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función.
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente
Opciones de Menú
Nivel Principal
Niveles De Programación
Descripción
Selección de
Programa
Automático
PR.__ PR.01-PR.14 Selección manual del Programa
Automático
Secuencia del
Programa
Automático
AUTO Ejecuta Programas Automáticos
automáticamente
Dirección DMX
d___
d001-d512
Selecciona la dirección de inicio DMX
Modo Esclavo
SLAV
Configura el Modo Esclavo
Modo Activo por
Sonido
SOUN Configura el Modo Activo por Sonido
Colores Estáticos CL.__
CL.r
Color estático Rojo
CL.g
Color estático Verde
CL.b
Color estático Azul
CL.u
Color estático Blanco
CL.Y
Color estático Ámbar
CL.rg
Color estático Rojo y Verde
CL.rb
Color estático Rojo y Azul
CL.ru
Color estático Rojo y Blanco
CL.rY
Color estático Rojo y Ámbar
CL.gb
Color estático Verde y Azul
CL.gu
Color estático Verde y Blanco
CL.gY
Color estático Verde y Ámbar
CL.bu
Color estático Azul y Blanco
CL.bY
Color estático Azul y Ámbar
CL.uY
Color estático Blanco y Ámbar
rgb-
Color estático Rojo, Verde y Azul
rgbu
Color estático Rojo, Verde, Azul y Blanco
rgbY
Color estático Rojo, Verde, Azul y Ámbar
CL.FL
Color estático Todos

ES Hemisphere 5.1 GRR
11
Valores DMX
5-C
Canal Función Valor Porcentaje/Configuración
1 Programas
Automáticos
000 ó009
Blackout
010 ó019
Rojo
020 ó029
Verde
030 ó039
Azul
040 ó049
Blanco
050 ó059
Ámbar
060 ó069
Rojo/Verde
070 ó079
Rojo/Azul
080 ó089
Rojo/Blanco
090 ó099
Rojo/Ámbar
100 ó109
Verde/Azul
110 ó119
Verde/Blanco
120 ó129
Verde/Ámbar
130 ó139
Azul/Blanco
140 ó149
Azul/Ámbar
150 ó159
Blanco/Ámbar
160 ó169
Rojo/Verde/Azul
170 ó179
Rojo/Verde/Azul/Blanco
180 ó189
Rojo/Verde/Azul/Ámbar
190 ó199
Rojo/Verde/Azul/Blanco/Ámbar
200 ó229
Programa Automático
230 ó255
Modo Activo por Sonido
2 Estroboscopio
000 ó009
Sin función
010 ó255
Estroboscopio (0~13 Hz)
3
Velocidad
Programa
Automático
000 ó255 0~100% (Ch. 1: 200~229)
4 Giro
000 ó009
Parada
010 ó119
Giro a la izquierda (lento a rápido)
120 ó129
Parada
130 ó255
Giro a la derecha (lento a rápido)
5
Atenuador
000 ó255
0~100%

FR Hemisphere 5.1 MR
12
À Propos de
ce M
anuel
Le manuel de référence de l'Hemisphere 5.1
(MdR) reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de
menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant
de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lorsde son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement. (IP20) Afin d'éviter
tout risque d'incendie ou décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20
pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente deventilation sur leboîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen du support
dont il est doté.

FR Hemisphere 5.1 MdR
13
•La température ambiante maximale supportée par ce produit est de
40 C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Contact
En dehors des États-Unis, du Royaume-Uni, l’Irlande, Mexique et de
Belgique contactez votre fourniss
eur si vous avez besoin d'assistance ou de
retourner votre produit. Consultez le site www.chauvetlighting.com
pour
trouver nos coordonnées.
Ce qui est
Inclus
•Un Hemisphere 5.1
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre Hemisphere 5.1 et assurez-vous d'avoir tout reçu et en bon
état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à Chauvet.
Description
de l'appareil
L'Hemisphere 5.1 est une unité centrale d'éclairage rotative et multicolore
dotée de LED rouges, vertes, bleues, blanches et ambres pour un choix de
couleurs maximal autant disponible dans les programmes automatiques en
mode autonome ou à choisir par l'utilisateur.
Aperçu
Entrée/sortie
d'alimentation
Entrée/sortie
DMX
Panneau de
commande
Molette de
sensibilité au son
Boucle de
sûreté

Hemisphere 5.1 MdR FR
14
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-
entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion
électrique
Vous pouvez connecter jusqu'à 25 Hemisphere 5.1 à 120 VCA et 45 à 230
VCA.
Remplacement
du Fusible
Pour remplacer le fusible dans l'Hemisphere 5.1:
1.Débranchez l'appareil de l'alimentation.
2.Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-
fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-
fusible.
4. Retirez le fusible désuet du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.

FR Hemisphere 5.1 MdR
15
Description
du T
ableau de
Commandes
Bouton Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours.
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques.
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques.
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer
la valeur en cours.
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
Sélection du
Programme
Automatique
PR.__ PR.01-PR.14 Sélectionner manuellement le programme
automatique
Séquence du
Programme
Automatique
AUTO Lancer automatiquement le programme
automatique
Adresse DMX
d__
d001-d512
Sélectionner l’adresse DMX de départ
Mode Esclave
SLAV
Configure le mode esclave
Mode Musical
SOUN
Configure le mode musical
Couleurs
Statiques CL.__
CL.r
Couleur statique Rouge
CL.g
Couleur statique Vert
CL.b
Couleur statique Bleu
CL.u
Couleur statique Blanc
CL.Y
Couleur statique Ambre
CL.rg
Couleurs statiques Rouge et Vert
CL.rb
Couleurs statiques Rouge et Bleu
CL.ru
Couleurs statiques Rouge et Blanc
CL.rY
Couleurs statiques Rouge et Ambre
CL.gb
Couleurs statiques Vert et Bleu
CL.gu
Couleurs statiques Vert et Blanc
CL.gY
Couleurs statiques Vert et Ambre
CL.bu
Couleurs statiques Bleu et Blanc
CL.bY
Couleurs statiques Bleu et Ambre
CL.uY
Couleurs statiques Blanc et Ambre
rgb-
Couleurs statiques Rouge, Vert et Bleu
rgbu
Couleurs statiques Rouge, Vert, Bleu et
Blanc
rgbY
Couleurs statiques Rouge, Vert, Bleu et
Ambre
CL.FL
Toutes les couleurs statiques

Hemisphere 5.1 MdR FR
16
Montage
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité;
Schéma de
Montage
Raccordement
DMX
L'Hemisphere 5.1 peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série. Vous trouverez les instructions
de connexion et configuration de cet appareil pour un bon fonctionnement
en DMX dans le manuel d'utilisation. Si vous n'êtes pas fami
lier avec le
DMX, vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 508.
Connexion
Maître/E
sclave
L'Hemisphere 5.1 utilise une connexion de données DMX pour son mode
maître/esclave. Vous trouverez les instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave
dans le manuel d'utilisation.
Boucle de sûreté
Orifice de fixation
Supports de
fixation

FR Hemisphere 5.1 MdR
17
Valeurs DMX
5-Canaux
Canal Fonction Valeur Pourcentage/Configuration
1 Programmes
Automatiques
000 ó009
Noir général
010 ó019
Rouge
020 ó029
Vert
030 ó039
Bleu
040 ó049
Blanc
050 ó059
Ambre
060 ó069
Rouge/vert
070 ó079
Rouge/bleu
080 ó089
Rouge/blanc
090 ó099
Rouge/ambre
100 ó109
Vert/bleu
110 ó119
Vert/blanc
120 ó129
Vert/ambre
130 ó139
Bleu/blanc
140 ó149
Bleu/ambre
150 ó159
Blanc/ambre
160 ó169
Rouge/vert/bleu
170 ó179
Rouge/vert/bleu/blanc
180 ó189
Rouge/vert/bleu/ambre
190 ó199
Rouge/vert/bleu/blanc/ambre
200 ó229
Programme automatique
230 ó255
Mode musical
2 Stroboscope
000 ó009
Pas de fonction
010 ó255
Stroboscope (0~13 Hz)
3
Vitesse du
Programme
Automatique
000 ó255 0~100% (Ch. 1: 200~229)
4 Rotation
000 ó009
Stop
010 ó119
Rotation à gauche (lent à rapide)
120 ó129
Stop
130 ó255
Rotation à droite (lent à rapide)
5
Gradateur
000 ó255
0~100%

Hemisphere 5.1 SAL DE
18
Über diese
Schnellan-
leitung
In der Schnellanleitung des Hemisphere 5.1
finden Sie die wesentlichen
Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-
Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige
Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage,
Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen
und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die
Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe des
Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß
wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild
oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das
Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das
Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit
einem Abstand von 50 cmzu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht
verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand
an.
•Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit
den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40
°C. Nehmen Sie das
Gerät nicht bei höheren Temperaturen in Betrieb.

DE Hemisphere 5.1 SAL
19
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung
des Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den
Kunden wartungsfrei.
•Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu
verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das
Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen
des Steckers aus der Steckdose.
Kontakt
Kunden außerhalb der USA, GB, Irland, Mexiko oder Belgien wenden sich an
ihren Lieferanten, umden Kundendienst in Anspruch zu nehmen oder ein Gerät
zurückzuschicken.
Kontaktinformationen finden Sie unter
www.chauvetlighting.com.
Packungs-
inhalt
•Hemisphere 5.1
•Netzkabel
•Garantiekarte
•Schnellanleitung
Start
Packen Sie Ihr Hemisphere 5.1 aus und überprüfen Sie, ob Sie alle Teile ohne
Beschädigung erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch
Chauvet.

Hemisphere 5.1 SAL DE
20
Produktbe-
schreibung
Das Hemisphere 5.1
ist das rotierende, mehrfarbige Herzstück einer jeden
Beleuchtungsanlage, das mit roten, grünen, blauen, weißen und gelben LED
für eine maximale Auswahl an Farben sorgt, die sowohl individuell als auch
im Auto-Modus als Stand-alone-Gerät selektiert werden können.
Überblick
Stromeingang/
-ausgang
DMX-Eingang/-
Ausgang
Bedienfeld
Einstellknopf für
Musikempfind-
lichkeit
Sicherheits-
schleife
