Q-Wash™ 260-LED QRG EN
2
About this
Guide
The Q-Wash™ 260-LED Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing is hot when lights are operating.
•
Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•
DO NOT leave anyflammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket or the handles to carry this
product. Do not carry by the moving head.
•In the event of a serious operating problem, stop using immediately.
•
The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Q-Wash™ 260-LED
•Power Input Cord
•2- hanging brackets
•
Four M8 bolts (6 mm head)
•1° Color Blending Filter
•Safety Cable
•Warranty Card
•
Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
DMX Linking
The Q-Wash™ 260-LED will work with a DMX controller using a regular
DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
All manuals and user guides at all-guides.com

EN Q-Wash™ 260-LED QRG
3

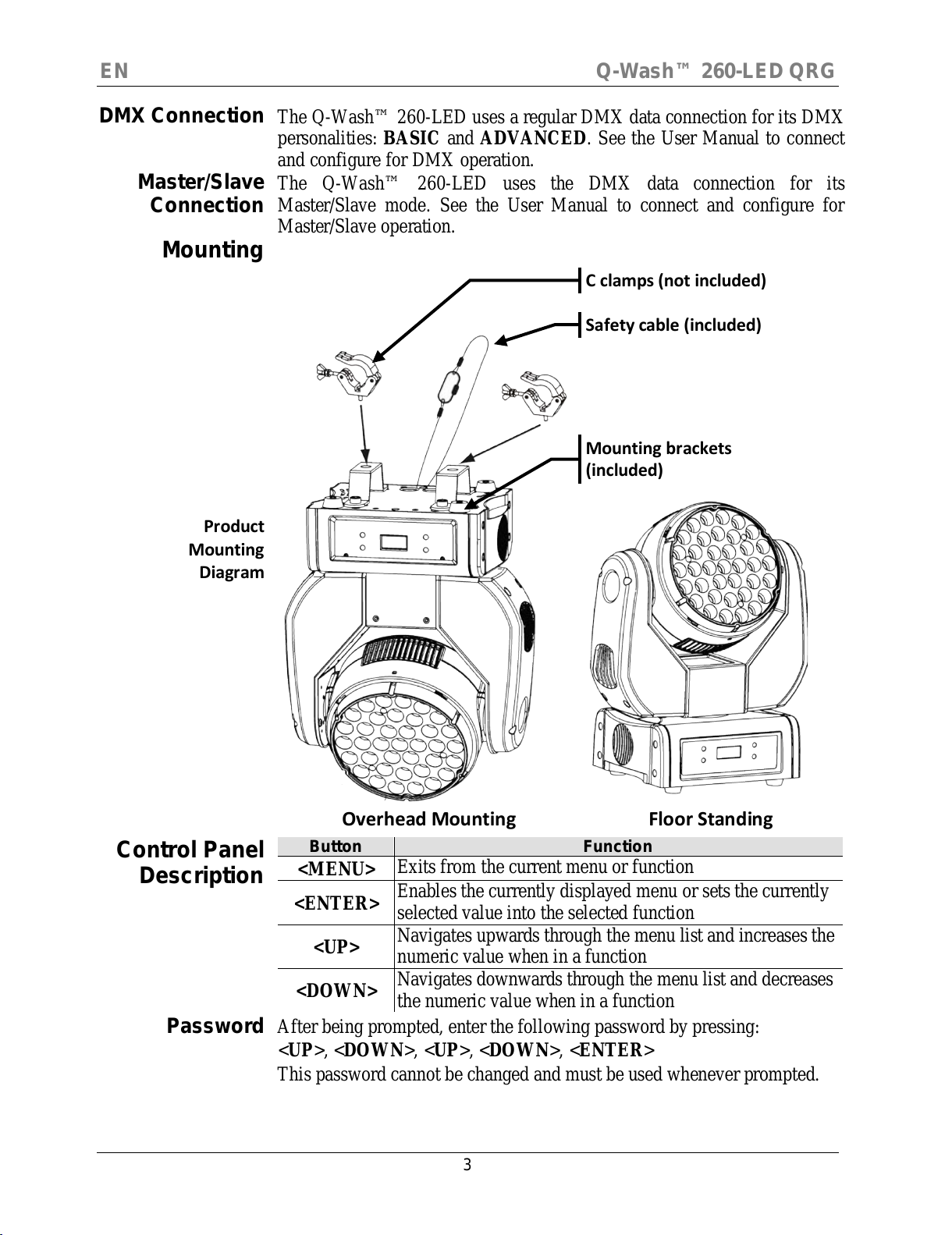

DMX Connection
The Q-Wash™ 260-LED uses a regular DMX data connection for its DMX
personalities: BASIC and ADVANCED
. See the User Manual to connect
and configure for DMX operation.
Master/Slave
Connection
The Q-Wash™ 260-LED uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.
Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the following password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
Floor Standing
Overhead Mounting
Safety cable (included)
C clamps (not included)
Mounting brackets
(included)
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED QRG EN
4

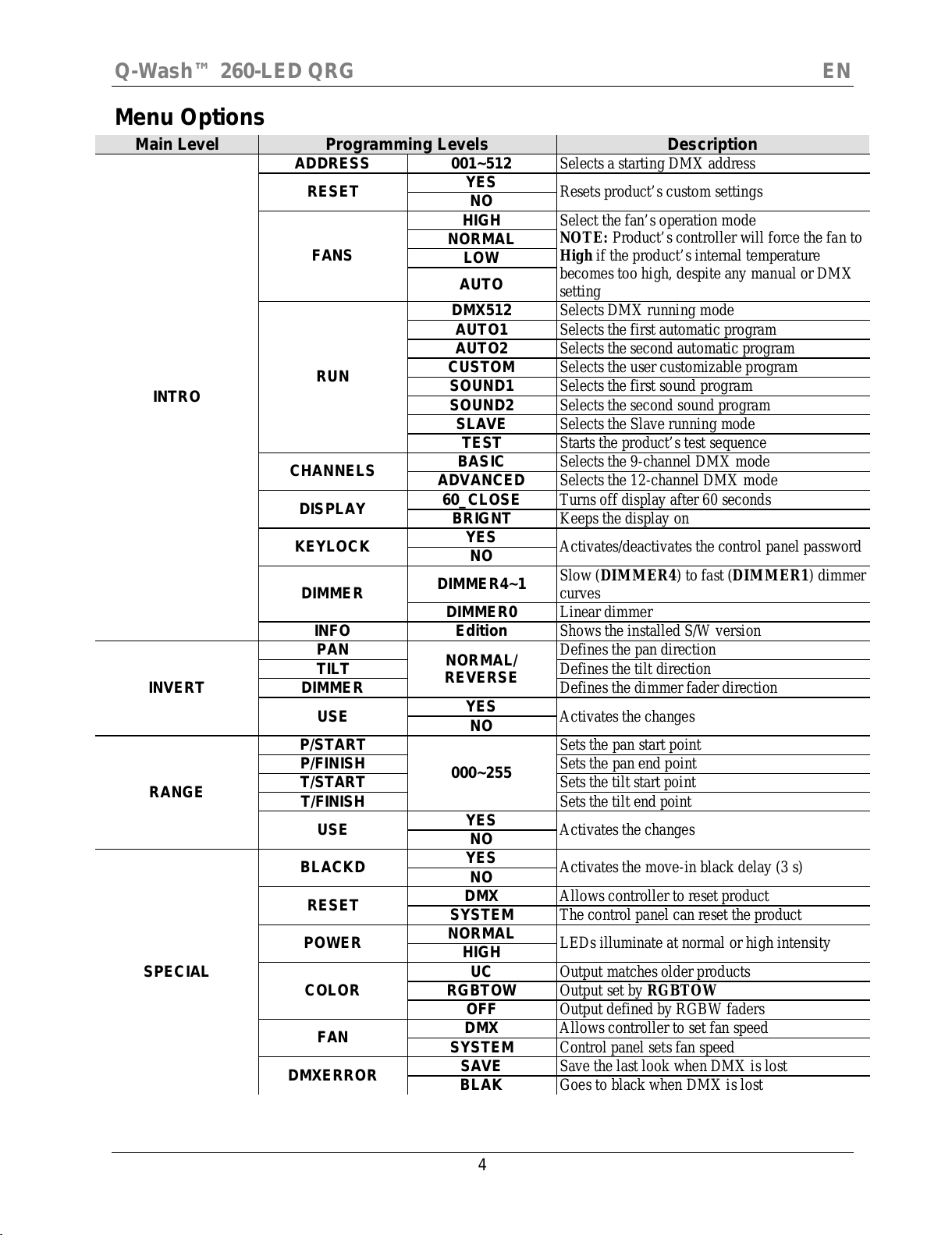

Menu Options
Main Level
Programming Levels
Description
INTRO
ADDRESS
001~512
Selects a starting DMX address
RESET
YES
Resets product’s custom settings
NO
FANS
HIGH
Select the fan’s operation mode
NOTE:Product’s controller will force the fan to
High if the product’s internal temperature
becomes too high, despite any manual or DMX
setting
NORMAL
LOW
AUTO
RUN
DMX512
Selects DMX running mode
AUTO1
Selects the first automatic program
AUTO2
Selects the second automatic program
CUSTOM
Selects the user customizable program
SOUND1
Selects the first sound program
SOUND2
Selects the second sound program
SLAVE
Selects the Slave running mode
TEST
Starts the product’s test sequence
CHANNELS
BASIC
Selects the 9-channel DMX mode
ADVANCED
Selects the 12-channel DMX mode
DISPLAY
60_CLOSE
Turns off display after 60 seconds
BRIGNT
Keeps the display on
KEYLOCK
YES
Activates/deactivates the control panel password
NO
DIMMER DIMMER4~1
Slow (DIMMER4) to fast (DIMMER1) dimmer
curves
DIMMER0
Linear dimmer
INFO
Edition
Shows the installed S/W version
INVERT
PAN
NORMAL/
REVERSE
Defines the pan direction
TILT
Defines the tilt direction
DIMMER
Defines the dimmer fader direction
USE
YES
Activates the changes
NO
RANGE
P/START
000~255
Sets the pan start point
P/FINISH
Sets the pan end point
T/START
Sets the tilt start point
T/FINISH
Sets the tilt end point
USE
YES
Activates the changes
NO
SPECIAL
BLACKD
YES
Activates the move-in black delay (3 s)
NO
RESET
DMX
Allows controller to reset product
SYSTEM
The control panel can reset the product
POWER
NORMAL
LEDs illuminate at normal or high intensity
HIGH
COLOR
UC
Output matches older products
RGBTOW
Output set by RGBTOW
OFF
Output defined by RGBW faders
FAN
DMX
Allows controller to set fan speed
SYSTEM
Control panel sets fan speed
DMXERROR
SAVE
Save the last look when DMX is lost
BLAK
Goes to black when DMX is lost
All manuals and user guides at all-guides.com

EN Q-Wash™ 260-LED QRG
5

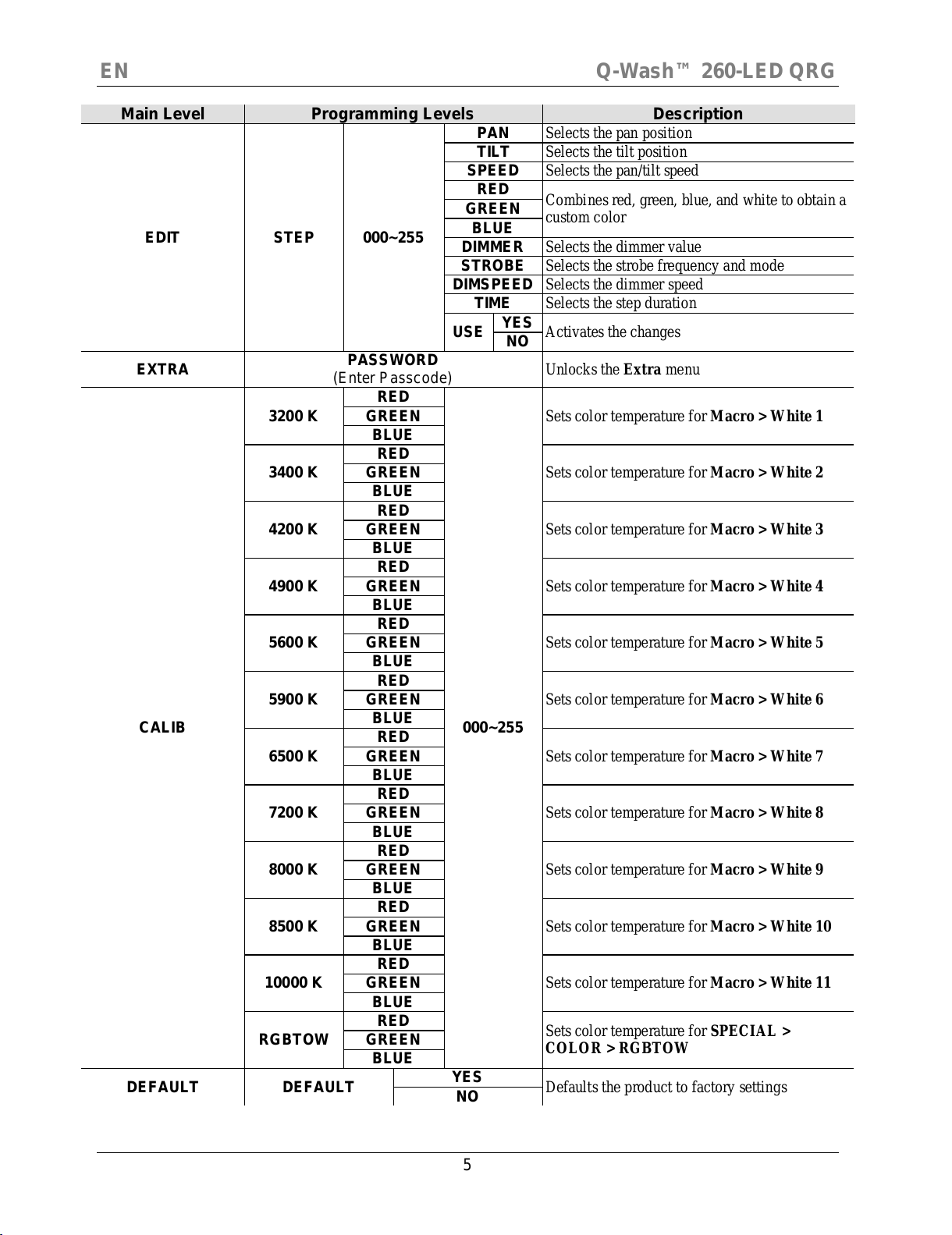

Main Level
Programming Levels
Description
EDIT STEP 000~255
PAN
Selects the pan position
TILT
Selects the tilt position
SPEED
Selects the pan/tilt speed
RED
Combines red, green, blue, and white to obtain a
custom color
GREEN
BLUE
DIMMER
Selects the dimmer value
STROBE
Selects the strobe frequency and mode
DIMSPEED
Selects the dimmer speed
TIME
Selects the step duration
USE
YES
Activates the changes
NO
EXTRA
PASSWORD
(Enter Passcode)
Unlocks the Extra menu
CALIB
3200 K
RED
000~255
Sets color temperature for Macro > White 1
GREEN
BLUE
3400 K
RED
Sets color temperature for Macro > White 2
GREEN
BLUE
4200 K
RED
Sets color temperature for Macro > White 3
GREEN
BLUE
4900 K
RED
Sets color temperature for Macro > White 4
GREEN
BLUE
5600 K
RED
Sets color temperature for Macro > White 5
GREEN
BLUE
5900 K
RED
Sets color temperature for Macro > White 6
GREEN
BLUE
6500 K
RED
Sets color temperature for Macro > White 7
GREEN
BLUE
7200 K
RED
Sets color temperature for Macro > White 8
GREEN
BLUE
8000 K
RED
Sets color temperature for Macro > White 9
GREEN
BLUE
8500 K
RED
Sets color temperature for Macro > White 10
GREEN
BLUE
10000 K
RED
Sets color temperature for Macro > White 11
GREEN
BLUE
RGBTOW
RED
Sets color temperature for SPECIAL >
COLOR > RGBTOW
GREEN
BLUE
DEFAULT DEFAULT
YES
Defaults the product to factory settings
NO
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED QRG EN
6
DMX Values
BASIC
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Tilt
000 255
0~270º
3
Red
000 255
0~100%
4
Green
000 255
0~100%
5
Blue
000 255
0~100%
6 Color Macro +
White Balance
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No Function
High Power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
7
Dimmer
000 255
0~100%
8 Strobe
000 009
010 255
No Function
0~20 Hz
9 Control
000

019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 s activation delay)
Auto program 2 (3 s activation delay)
Test (3 s activation delay)
Custom program (3 s activation delay)
Sound mode active
Reset (3 s activation delay)
No function
All manuals and user guides at all-guides.com
all-guides.com

EN Q-Wash™ 260-LED QRG
7

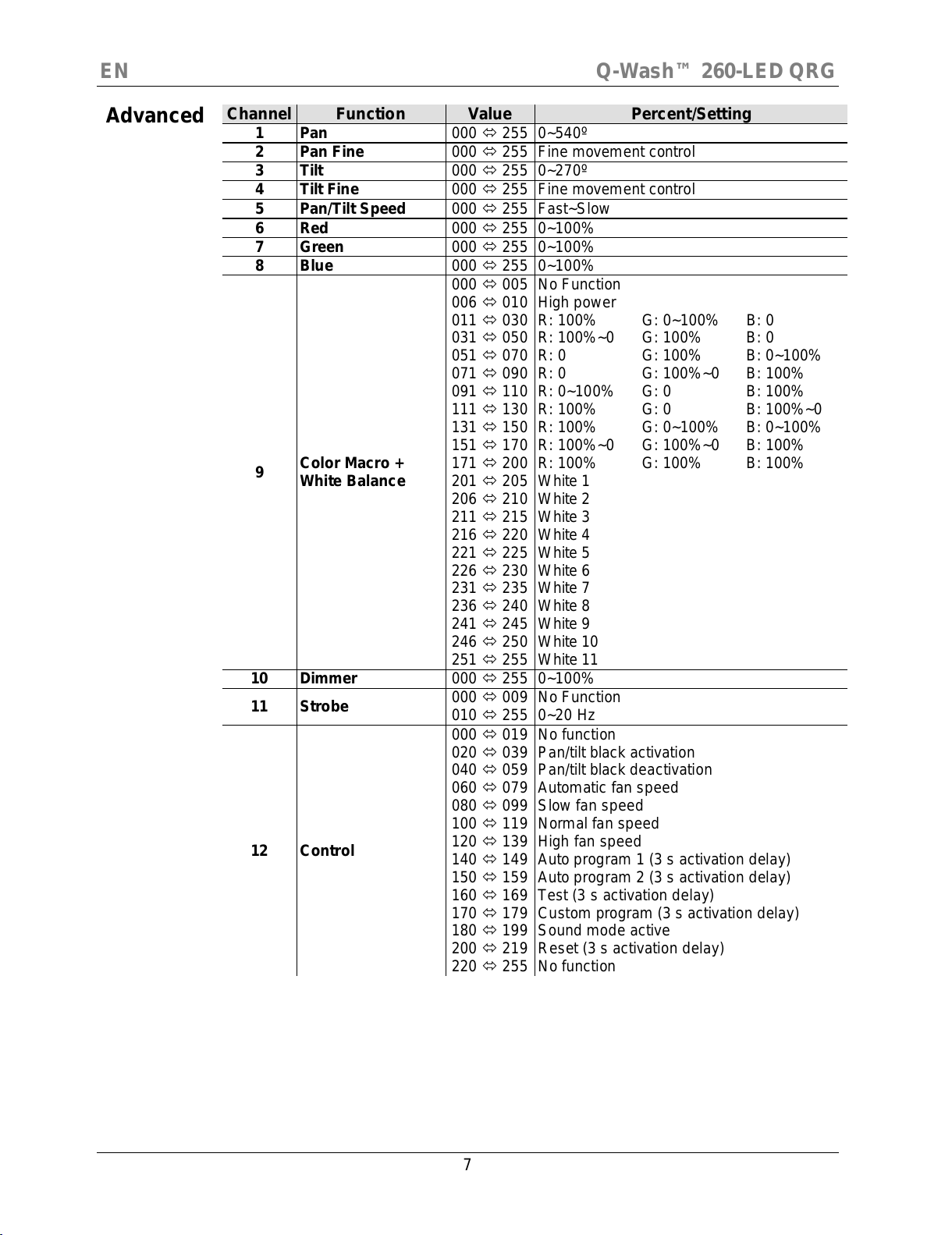

Advanced
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Pan Fine
000 255
Fine movement control
3
Tilt
000 255
0~270º
4
Tilt Fine
000 255
Fine movement control
5
Pan/Tilt Speed
000 255
Fast~Slow
6
Red
000 255
0~100%
7
Green
000 255
0~100%
8
Blue
000 255
0~100%
9 Color Macro +
White Balance
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No Function
High power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
10
Dimmer
000 255
0~100%
11 Strobe
000 009
010

255
No Function
0~20 Hz
12 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 s activation delay)
Auto program 2 (3 s activation delay)
Test (3 s activation delay)
Custom program (3 s activation delay)
Sound mode active
Reset (3 s activation delay)
No function
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED GRR ES
8

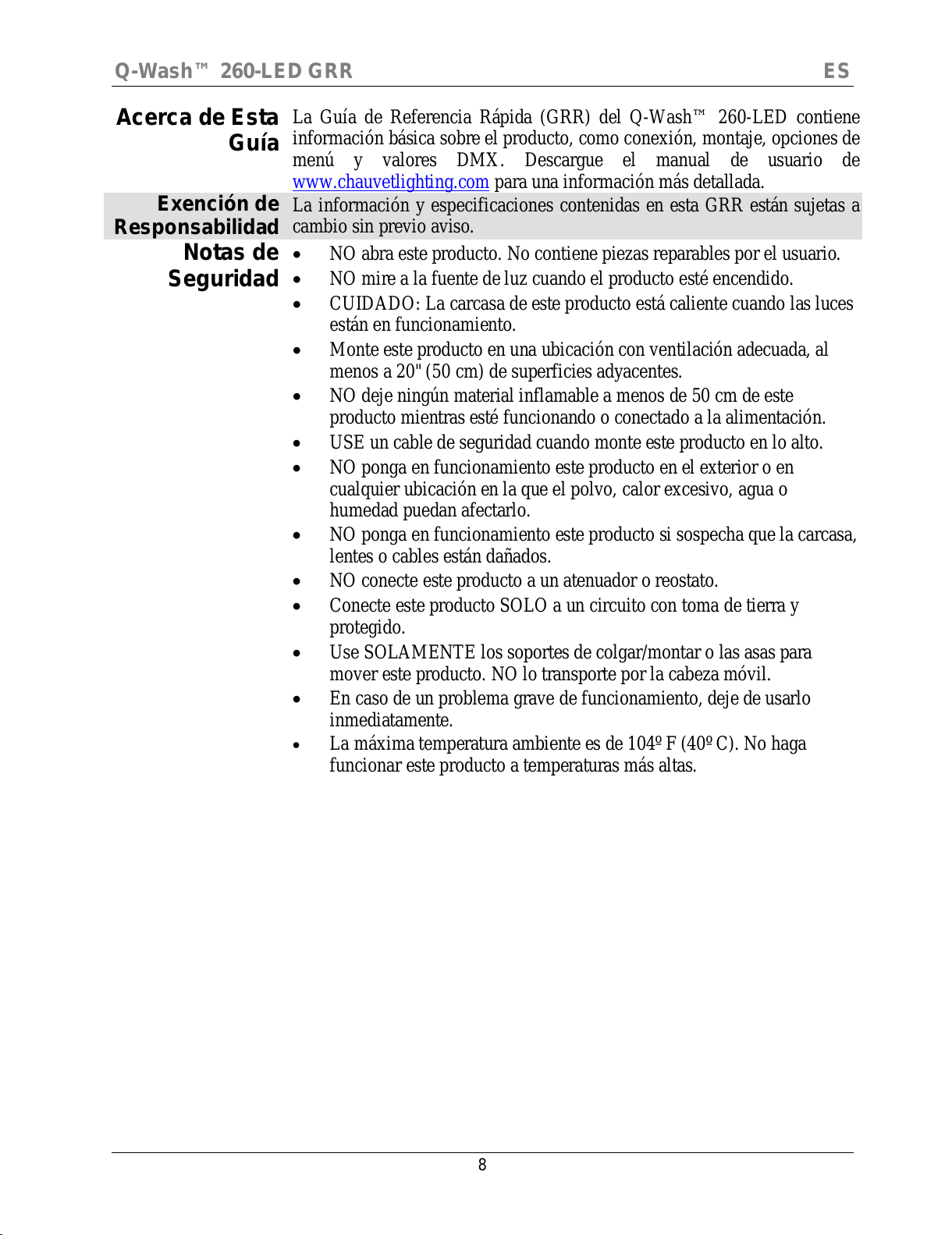

Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Q-Wash™ 260-LED contiene
información básica sobre el producto, como conexión, montaje, opciones de
menú y valores DMX.
Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar o las asas para
mover este producto. NO lo transporte por la cabeza móvil.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
All manuals and user guides at all-guides.com

ES Q-Wash™ 260-LED GRR
9
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
proveedor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
Qué va Incluido
•Q-Wash™ 260-LED
•Cable de Alimentación
•2 Abrazaderas Para Colgar
•4 Pernos M8 (cabeza de 6 mm)
•1 Filtro de Mezcla de Color
•Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde
Enlace DMX
El Q-Wash™ 260-LED funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Q-Wash™ 260-LED usa una conexión de datos DMX normal para sus
personalidades DMX: BÁSICO y AVANZADO. Vea el Manual de
usuario
para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El Q-Wash™ 260-LED usa la conexión de datos DMX para su modo
Maestro/Esclavo.
Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED GRR ES
10
Montaje
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la siguiente contraseña pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Apoyado en el Suelo
Montaje en Alto
Cable de Seguridad
(incluido)
Abrazaderas en C (no incluidas)
Soportes de Montaje
(incluidos)
All manuals and user guides at all-guides.com

ES Q-Wash™ 260-LED GRR
11

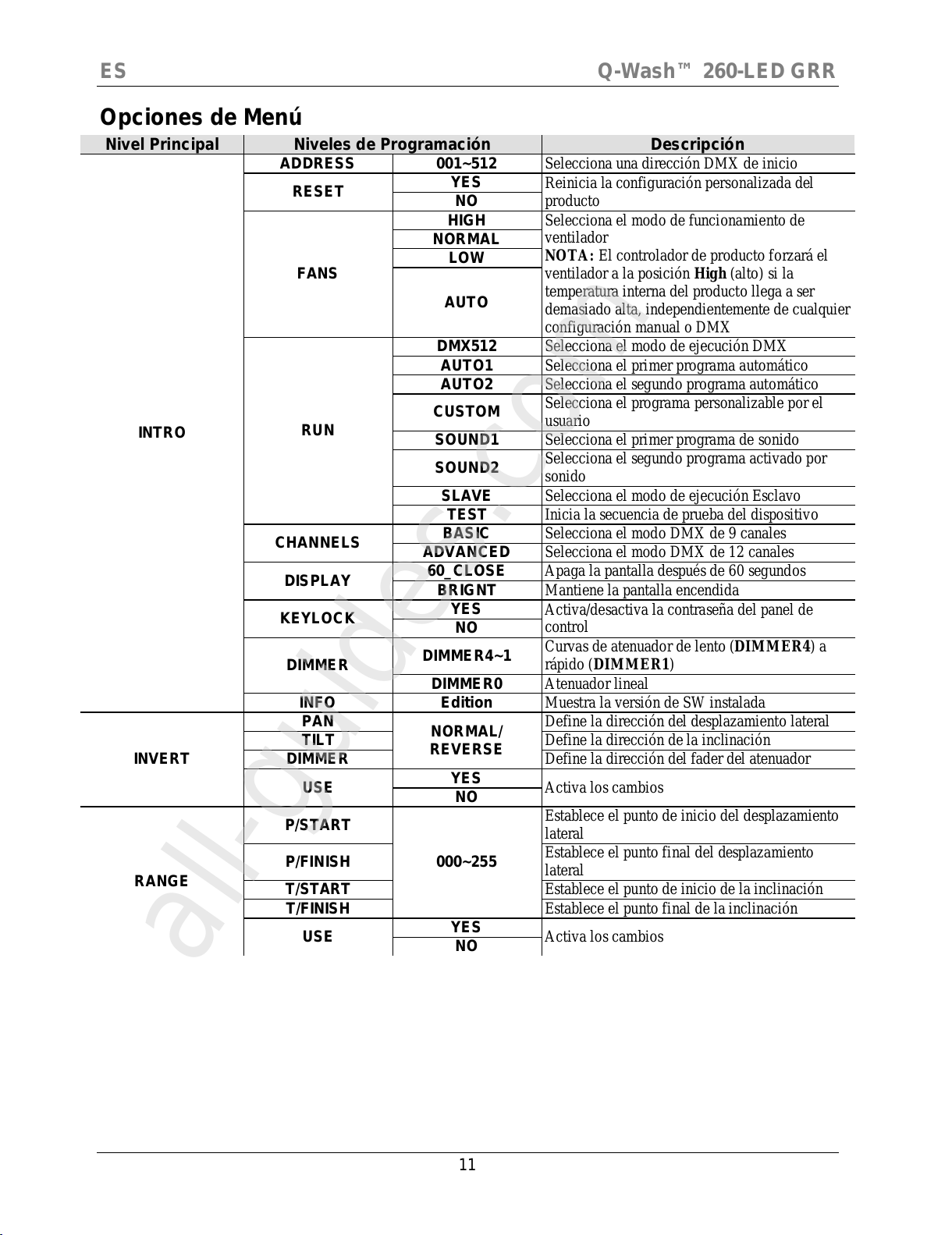

Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
INTRO
ADDRESS
001~512
Selecciona una dirección DMX de inicio
RESET
YES
Reinicia la configuración personalizada del
producto
NO
FANS
HIGH
Selecciona el modo de funcionamiento de
ventilador
NOTA: El controlador de producto forzará el
ventilador a la posición High (alto) si la
temperatura interna del producto llega a ser
demasiado alta,
independientemente de cualquier
configuración manual o DMX
NORMAL
LOW
AUTO
RUN
DMX512
Selecciona el modo de ejecución DMX
AUTO1
Selecciona el primer programa automático
AUTO2
Selecciona el segundo programa automático
CUSTOM
Selecciona el programa personalizable por el
usuario
SOUND1
Selecciona el primer programa de sonido
SOUND2
Selecciona el segundo programa activado por
sonido
SLAVE
Selecciona el modo de ejecución Esclavo
TEST
Inicia la secuencia de prueba del dispositivo
CHANNELS
BASIC
Selecciona el modo DMX de 9 canales
ADVANCED
Selecciona el modo DMX de 12 canales
DISPLAY
60_CLOSE
Apaga la pantalla después de 60 segundos
BRIGNT
Mantiene la pantalla encendida
KEYLOCK
YES
Activa/desactiva la contraseña del panel de
control
NO
DIMMER DIMMER4~1
Curvas de atenuador de lento (DIMMER4) a
rápido (DIMMER1)
DIMMER0
Atenuador lineal
INFO
Edition
Muestra la versión de SW instalada
INVERT
PAN
NORMAL/
REVERSE
Define la dirección del desplazamiento lateral
TILT
Define la dirección de la inclinación
DIMMER
Define la dirección del fader del atenuador
USE
YES
Activa los cambios
NO
RANGE
P/START
000~255
Establece el punto de inicio del desplazamiento
lateral
P/FINISH
Establece el punto final del desplazamiento
lateral
T/START
Establece el punto de inicio de la inclinación
T/FINISH
Establece el punto final de la inclinación
USE
YES
Activa los cambios
NO
All manuals and user guides at all-guides.com
all-guides.com

Q-Wash™ 260-LED GRR ES
12
Opciones de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
SPECIAL
BLACKD
YES
Activa el retardo del move-in black (3 s)
NO
RESET
DMX
Permite que el controlador reinicie el producto
SYSTEM
El panel de control puede reiniciar el producto
POWER
NORMAL
Los LEDs iluminan a intensidad normal o alta
HIGH
COLOR UC
La potencia coincide con la productos más
antiguos
RGBTOW
Potencia establecida por RGBTOW
OFF
Potencia definida por los faders RGBW
FAN DMX
Permite que el controlador establezca la
velocidad del ventilador
SYSTEM
El panel de control establece la velocidad del
ventilador
DMXERROR SAVE
Guarda la última apariencia cuando se perdió el
DMX
BLAK
Va a negro cuando se pierde el DMX
EDIT STEP 000~255
PAN
Selecciona la posición de desplazamiento lateral
TILT
Selecciona la posición de inclinación
SPEED
Selecciona la velocidad de desplazamiento
lateral/inclinación
RED
Combina rojo, verde, azul y blanco para generar
un color personalizado
GREEN
BLUE
DIMMER
Selecciona el valor del atenuador
STROBE
Selecciona la frecuencia y modo del
estroboscopio
DIMSPEED
Selecciona el valor del atenuador
TIME
Selecciona la duración del paso
USE
YES
Activa los cambios
NO
EXTRA
PASSWORD
(Enter Passcode)
Desbloquea el menú Extra
All manuals and user guides at all-guides.com

ES Q-Wash™ 260-LED GRR
13
Opciones de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
CALIB
3200 K
RED
000~255
Configura la temperatura de color para Macro >
White 1
GREEN
BLUE
3400 K
RED
Configura la temperatura de color para Macro >
White 2
GREEN
BLUE
4200 K
RED
Configura la temperatura de color para Macro >
White 3
GREEN
BLUE
4900 K
RED
Configura la temperatura de color para Macro >
White 4
GREEN
BLUE
5600 K
RED
Configura la temperatura de color para Macro >
White 5
GREEN
BLUE
5900 K
RED
Configura la temperatura de color para Macro >
White 6
GREEN
BLUE
6500 K
RED
Configura la temperatura de color para Macro >
White 7
GREEN
BLUE
7200 K
RED
Configura la temperatura de color para Macro >
White 8
GREEN
BLUE
8000 K
RED
Configura la temperatura de color para Macro >
White 9
GREEN
BLUE
8500 K
RED
Configura la temperatura de color para Macro >
White 10
GREEN
BLUE
10000 K
RED
Configura la temperatura de color para Macro >
White 11
GREEN
BLUE
RGBTOW
RED
Establece la temperatura de color para
SPECIAL > COLOR > RGBTOW
GREEN
BLUE
DEFAULT DEFAULT
YES
Restablece el producto a los valores de fábrica
NO
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED GRR ES
14

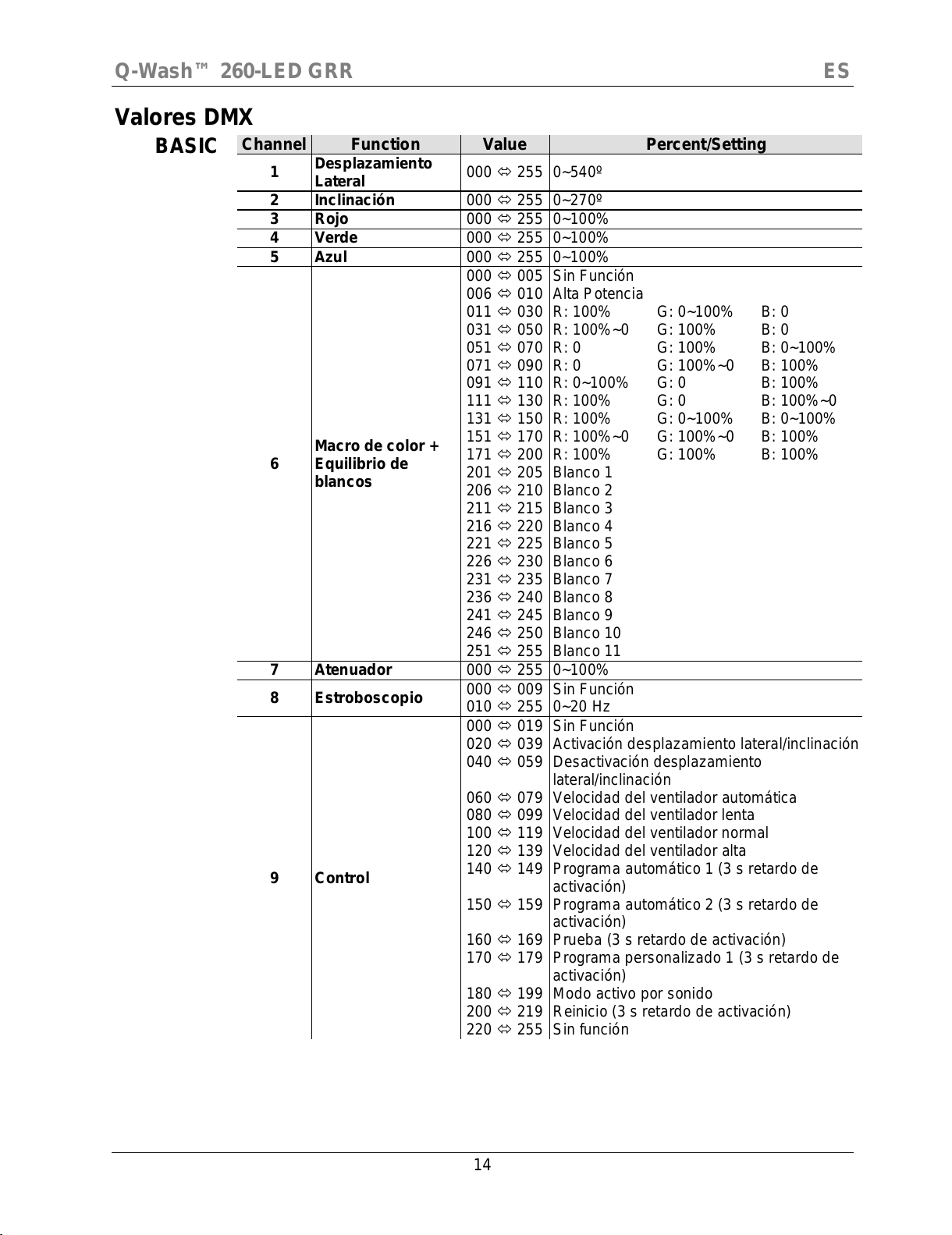

Valores DMX
BASIC
Channel
Function
Value
Percent/Setting
1
Desplazamiento
Lateral
000 255 0~540º
2
Inclinación
000 255
0~270º
3
Rojo
000 255
0~100%
4
Verde
000 255
0~100%
5
Azul
000 255
0~100%
6 Macro de color + Equilibrio de
blancos
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251

255
Sin Función
Alta Potencia
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
7
Atenuador
000 255
0~100%
8 Estroboscopio
000 009
010

255
Sin Función
0~20 Hz
9 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
Sin Función
Activación desplazamiento lateral/inclinación
Desactivación desplazamiento
lateral/inclinación
Velocidad del ventilador automática
Velocidad del ventilador lenta
Velocidad del ventilador normal
Velocidad del ventilador alta
Programa automático 1 (3 s retardo de
activación)
Programa automático 2 (3 s retardo de
activación)
Prueba (3 s retardo de activación)
Programa personalizado 1 (3 s retardo de
activación)
Modo activo por sonido
Reinicio (3 s retardo de activación)
Sin función
All manuals and user guides at all-guides.com

ES Q-Wash™ 260-LED GRR
15

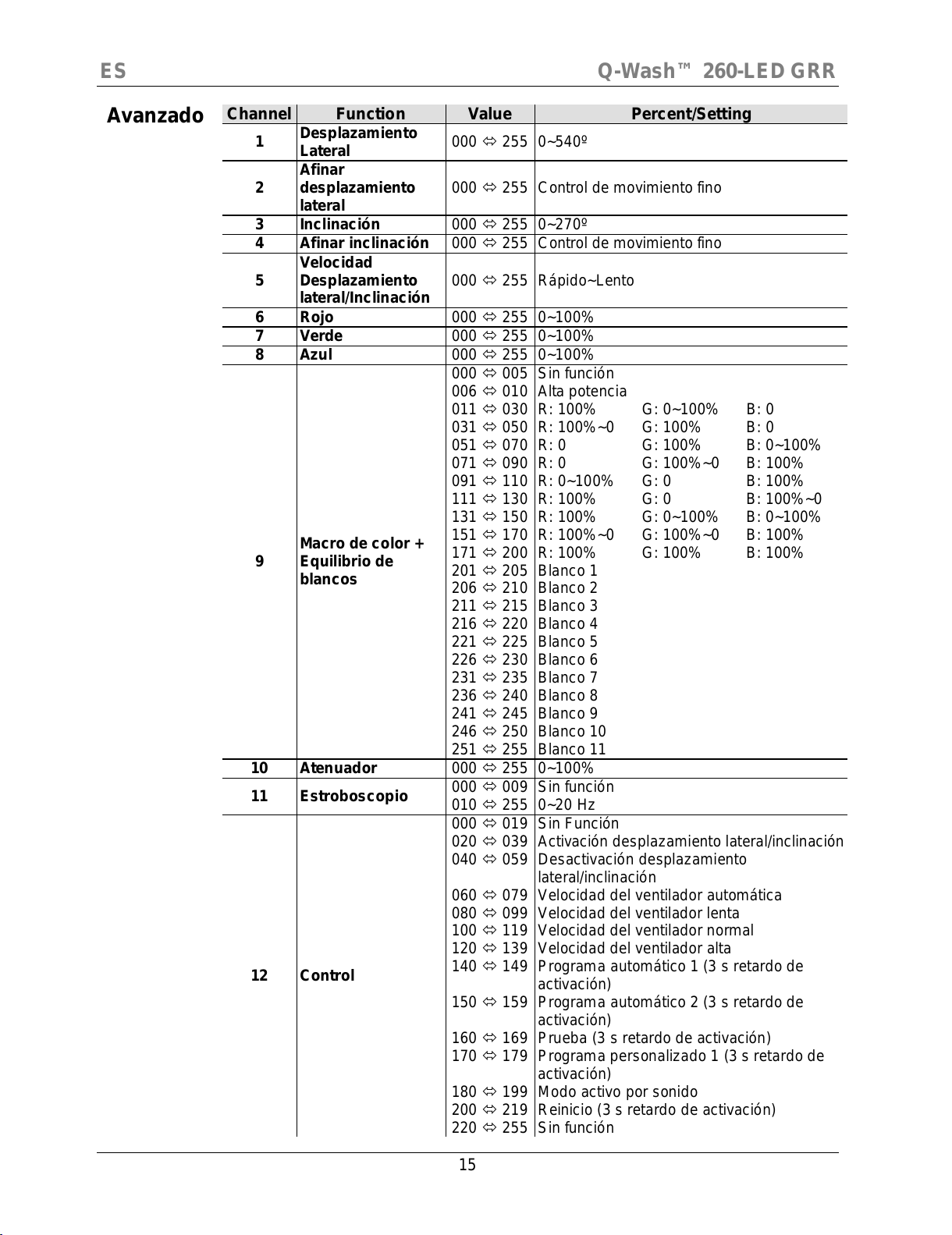

Avanzado
Channel
Function
Value
Percent/Setting
1
Desplazamiento
Lateral
000 255 0~540º
2
Afinar
desplazamiento
lateral
000 255 Control de movimiento fino
3
Inclinación
000 255
0~270º
4
Afinar inclinación
000 255
Control de movimiento fino
5
Velocidad
Desplazamiento
lateral/Inclinación
000 255 Rápido~Lento
6
Rojo
000 255
0~100%
7
Verde
000 255
0~100%
8
Azul
000 255
0~100%
9 Macro de color + Equilibrio de
blancos
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Sin función
Alta potencia
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
10
Atenuador
000 255
0~100%
11 Estroboscopio
000 009
010 255
Sin función
0~20 Hz
12 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220

255
Sin Función
Activación desplazamiento lateral/inclinación
Desactivación desplazamiento
lateral/inclinación
Velocidad del ventilador automática
Velocidad del ventilador lenta
Velocidad del ventilador normal
Velocidad del ventilador alta
Programa automático 1 (3 s retardo de
activación)
Programa automático 2 (3 s retardo de
activación)
Prueba (3 s retardo de activación)
Programa personalizado 1 (3 s retardo de
activación)
Modo activo por sonido
Reinicio (3 s retardo de activación)
Sin función
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED MdR FR
16

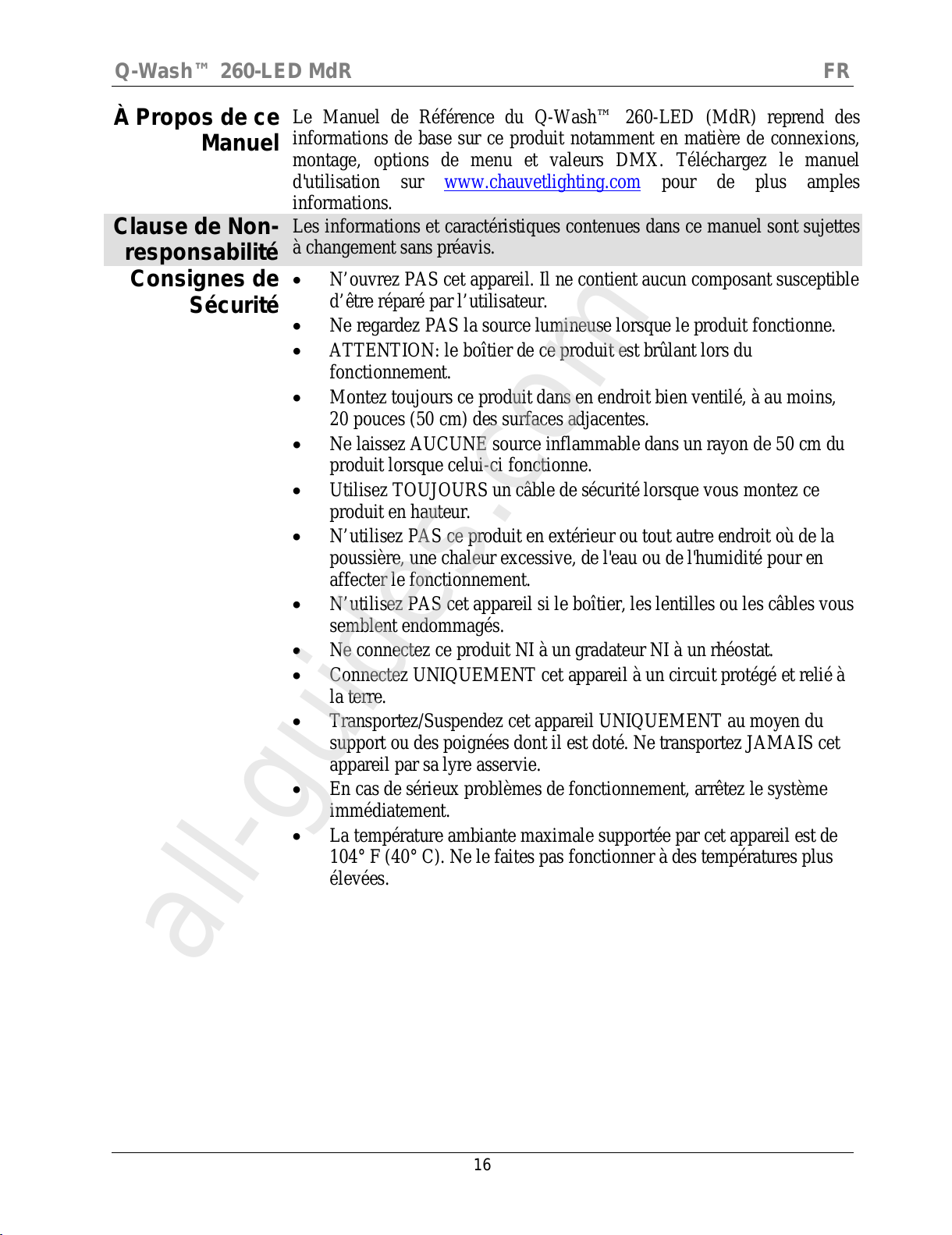

À Propos de ce
M
anuel
Le Manuel de Référence du Q-Wash™ 260-LED (MdR) reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le manuel
d'utilisation sur www.chauvetlighting.com
pour de plus amples
informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
S
écurité
•N’ouvrez PAS cet appareil. Il ne
contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•ATTENTION: le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.
•N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez ce produit NI à un gradateur NI à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du
support ou des poignées dont il est doté. Ne transportez JAMAIS cet
appareil par sa lyre asservie.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
All manuals and user guides at all-guides.com
all-guides.com

FR Q-Wash™ 260-LED MdR
17
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Q-Wash™ 260-LED
•Un Cordon d’Alimentation
•2 Lyres de Suspension
•4 Boulons M8 (tête de 6 mm)
•Un filtre de Mélange de Couleurs
•Une Élingue de Sécurité
•Une Fiche de Garantie
•Un Manuel de Référence
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert
Raccordement
DMX
Le Q-Wash™ 260-LED fonctionnera avec un jeu d'orgues DMX au moyen
de connexions DMX en série. Une introduction au DMX est à votre
disposition sur www.chauvetpro.com.
Connexion DMX
Le Q-Wash™ 260-LED utilise une connexion de données DMX standard
pour ses personnalités DMX : BASIQUE et AVANCÉE
. Consultez le
manuel d’utilisation pour connecter et configurer le système DMX.
Connexion
Maître/Esclave
Le Q-Wash™ 260-LED utilise une connexion de données DMX pour son
mode maître/esclave. Consultez le manuel d’utilisation pour connecter et
configurer le mode de fonctionnement maître/esclave.
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED MdR FR
18
Montage
Schéma de
Montage
Description du
Tableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut,
dans une fonction permet d'augmenter les valeurs
numériques
<DOWN>
Permet de parcourir les listes ou les menus vers le bas,
dans une fonction permet de diminuer les valeurs
numériques
Mot de Passe
Une fois que cette page s’affiche, saisissez le mot de passe suivant comme
suit: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Ce mot de passe ne peut pas être modifié et doit être saisi sur demande.
Pose au Sol
Montage en Hauteur
Élingue de sécurité
(incluse)
Clips en C (non inclus)
Lyres de suspension
(incluses)
All manuals and user guides at all-guides.com

FR Q-Wash™ 260-LED MdR
19
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
INTRO
ADDRESS
001~512
Sélectionne une adresse DMX de départ
RESET
YES
Réinitialise les paramètres personnalisés de
l'appareil
NO
FANS
HIGH
Sélectionne me mode de fonctionnement du
ventilateur.
Remarque: Le jeu d'orgues de l'unité forcera le
ventilateur sur High (rapide) si la température
interne de l'unité devient trop élevée, quelle que
soit la configuration manuelle ou DMX
NORMAL
LOW
AUTO
RUN
DMX512
Sélectionnez le mode de fonctionnement DMX
AUTO1
Sélectionne le premier programme automatique
AUTO2
Sélectionne le second programme automatique
CUSTOM
Sélectionne le programme à configurer par
l'utilisateur
SOUND1
Sélectionne le premier programme activé par la
musique
SOUND2
Sélectionne le deuxième programme activé par la
musique
SLAVE
Sélectionne le mode de fonctionnement esclave
TEST
Lance la séquence de test de l'appareil
CHANNELS
BASIC
Sélectionne le mode DMX à 9 canaux
ADVANCED
Sélectionne le mode DMX à 12 canaux
DISPLAY
60_CLOSE
Écran en veille après 60 s
BRIGNT
Écran reste allumé
KEYLOCK
YES
Active/désactive le mot de passe du panneau de
commande
NO
DIMMER DIMMER4~1
Courbes de gradation lentes (DIMMER 4) à
rapides (DIMMER1)
DIMMER0
Gradateur linéaire
INFO
Edition
Indique la version du logiciel installé
INVERT
PAN
NORMAL/
REVERSE
Définit le sens du pan
TILT
Définit le sens du tilt
DIMMER
Définit le sens du potentiomètre du gradateur
USE
YES
Autorise les modifications
NO
RANGE
P/START
000~255
Définit le point de départ de pan
P/FINISH
Définit le point de fin de pan
T/START
Définit le point de départ de tilt
T/FINISH
Définit le point de fin de tilt
USE
YES
Autorise les modifications
NO
All manuals and user guides at all-guides.com

Q-Wash™ 260-LED MdR FR
20
Options du Menu (suite)
Niveau Principal
Niveaux de Programmation
Description
SPECIAL
BLACKD
YES
Active la fonction de délai du noir général en
mouvement (3 secondes)
NO
RESET
DMX
Permet au jeu d'orgues de réinitialiser l'unité
SYSTEM
Le panneau de commande peut lancer la
réinitialisation de l'appareil
POWER
NORMAL
Les LED brillent à intensité normale ou forte
HIGH
COLOR
UC
Le rendu correspond à celui d'unités plus
anciennes
RGBTOW
Rendu définit par RGBTOW
OFF
Rendu blanc définit par les potentiomètres
RGBW
FAN DMX
Permet au jeu d'orgues de définir la vitesse du
ventilateur
SYSTEM
Le panneau de commande définit la vitesse du
ventilateur
DMXERROR SAVE
Enregistre la dernière configuration quand le
signal DMX est perdu
BLAK
Se met en noir général quand perte de signal
DMX
EDIT STEP 000~255
PAN
Sélectionne la position de pan
TILT
Sélectionne la position de tilt
SPEED
Sélectionne la vitesse de pan/tilt
RED
Combine les couleurs rouge, vert, bleu et blanc
pour un résultat personnalisé
GREEN
BLUE
DIMMER
Sélectionne la valeur de gradation
STROBE
Sélectionne la fréquence et le mode du
stroboscope
DIMSPEED
Sélectionne la vitesse du gradateur
TIME
Définit la durée de pas
USE
YES
Autorise les modifications
NO
EXTRA
PASSWORD
(Enter Passcode)
Déverrouilla le menu Extra
All manuals and user guides at all-guides.com
