Chauvet Rogue R1 User manual

Quick Reference Guide
English EN
Español ES
Français FR

Rogue™ R1 Spot QRG EN
2
About This Guide
The Rogue™ R1 Spot Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product while
operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the mounting brackets or the handles to carry this product. Do not
carry by the moving head.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate this
product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor to
request support or return a product. From inside the U.S., UK, Ireland, or Mexico,
use the information in Contact Us at the end of this QRG.
What Is
Included
•Rogue™ R1 Spot
•Neutrik® powerCON® power cord
•2 Omega brackets with mounting hardware
•Warranty Card
•Quick Reference Guide

Rogue™ R1 Spot QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.
Power Linking
You can link up to 6 Rogue™ R1 Spot products at 120 V, 12 products at 208 V, or
13
products at 230 V. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing The Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from the housing.
3. Remove
blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The Rogue™ R1 Spot will work with a DMX controller using a 3- or 5-pin DMX
data connection. A DMX Primer is available from www.chauvetprofessional.com
DMX Connection
The Rogue™ R1 Spot uses a 3- or 5-pin DMX data connection for its DMX
personalities: 16CH and 19CH.
See the User Manual for information about
connecting and configuring the product for DMX operation.

Rogue™ R1 Spot QRG EN
4

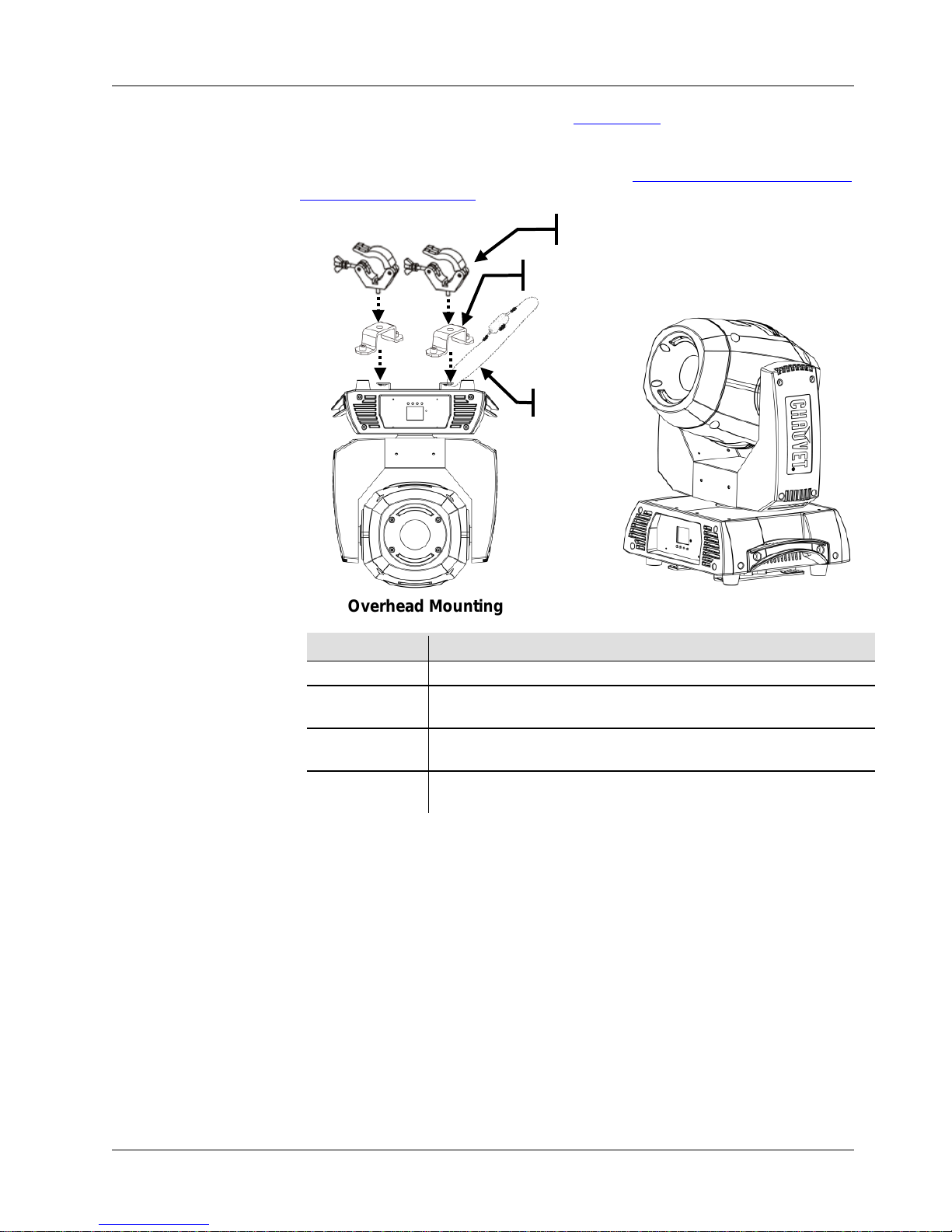

Mounting
Before mounting this product, read the Safety Notes. Use at least two mounting
points per product. Make sure the mounting clamps (such as CLP-15
from
CHAUVET®) are capable of supporting the weight of the product.
For our
CHAUVET® line of mounting clamps, go to trusst.com/productcategory/base-
plates-accessories-clamps/.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases the
numeric value when in a function
Overhead Mounting
Floor Mounting
Mounting
Clamp
Safety Cable
Omega Bracket

Rogue™ R1 Spot QRG EN
5
Menu Map
Main Level
Programming Levels
Description
Address
001–512
Sets the DMX starting address
Run Mode
DMX
16CH
Selects the DMX mode
19CH
Auto Test
Runs the product’s test sequence
Manual Test
Pan
000–255 Allows manual control of all settings from
the control panel
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer
Fine
Shutter
Color
Gobo
Gobo Rot
Gobo2
Focus
Prism
R-Prism
Iris
P/T Macro
P/T
Ma.Speed
Special
Function

Rogue™ R1 Spot QRG EN
6
Menu Map (Cont.)
Main Level
Programming Levels
Description
Setup
Pan Reverse
YES
Reverse pan operation
NO
Normal pan operation
Tilt Reverse
YES
Reverse tilt operation
NO
Normal tilt operation
Screen Reverse
YES
Rotates control screen view 180°
NO
Normal control screen view
Pan Angle
540
Selects the 540° pan angle range
360
Selects the 360° pan angle range
180
Selects the 180° pan angle range
Tilt Angle
270
Selects the 270° tilt angle range
180
Selects the 180° tilt angle range
90
Selects the 90° tilt angle range
BL.O.P/T Move
YES
Defines the pan/tilt move-in-black delay
NO
BL.O.ColorMove
YES
Defines the color change move-in-black
delay
NO
BL.O.GoboMove
YES
Defines the gobo change move-in-black
delay
NO
Reset
Function
Pan/Tilt
YES
Resets pan/tilt functions to the home
position
NO
Prism
YES
Resets all prism functions to the home
position
NO
Color
YES
Resets all color functions to the home
position
NO
Gobo&R/
Gobo2
YES
Resets all gobo functions to the home
position
NO
Focus/Iris
YES
Resets the focus and iris functions to the
home position
NO
All
YES
Resets all functions to the home position
NO
Factory Settings
YES
Reverts the product back to the original
factory settings
NO
Sys Info
Ver:
Displays the software version
Running Mode:
Displays the current running mode
Dmx Address:
Displays the current DMX address
Temperature:
Displays the product’s temperature in
Celsius

Rogue™ R1 Spot QRG EN
7
DMX Values
19CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–100%
2
Fine Pan
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Fine Tilt
000ó255
0–100%
5
Pan/Tilt Speed
000ó255
0–100%
6
Dimmer
000ó255
0–100%
7
Fine Dimmer
000ó255
0–100%
8 Shutter
000ó003
004ó007
008ó076
077ó145
146ó215
216
ó
255
Closed
Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast
Open
9 Color Wheel
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó127
128ó191
192ó255
Open
Red
Orange
Green
Yellow
Blue
CTO 3200 K
Magenta
Purple
Split colors
Clockwise color scroll, slow to fast
Counter-clockwise color scroll, slow to fast

Rogue™ R1 Spot QRG EN
8
DMX Values (Cont.)
19CH
(Cont.)
Channel
Function
Value
Percent/Setting
10 Gobo Wheel 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo shake 1–7, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
11 Gobo Wheel 1
Rotate
000ó063
064ó147
148ó231
232ó255
Gobo index
Clockwise rotation, slow to fast
Counter-clockwise rotation, slow to fast
Boomerang effect, slow to fast
12 Gobo Wheel 2
000
ó
006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192
ó
255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo shake 1–8, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
13
Focus
000ó255
0–100%
14 Prism
000ó004
005ó255
No function
Prism insert
15 Prism Rotate
000ó127
128ó189
190ó193
194ó255
Prism index
Counter-clockwise rotation, fast to slow
Stop
Clockwise rotation, slow to fast
16 Iris
000
ó
063
064ó127
128ó191
192ó255
Wide to narrow
Iris effect, slow to fast
Iris effect, in slow, out fast
Iris effect, out slow, in fast

Rogue™ R1 Spot QRG EN
9
DMX Values (Cont.)
19CH
(Cont.)
Channel
Function
Value
Percent/Setting
17 Movement Macros
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó071
072ó079
080ó087
088ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó175
176ó183
184ó191
192ó199
200ó207
208ó215
216ó223
224ó231
232ó239
240ó247
248
ó
255
No function
Effect 1
Effect 2
Effect 3
Effect 4
Effect 5
Effect 6
Effect 7
Effect 8
Effect 9
Effect 10
Effect 11
Effect 12
Effect 13
Effect 14
Effect 15
Effect 16
Effect 17
Effect 18
Effect 19
Effect 20
Effect 21
Effect 22
Effect 23
Effect 24
Effect 25
Effect 26
Effect 27
Effect 28
Effect 29
Effect 30
Effect 31

Rogue™ R1 Spot QRG EN
10
DMX Values (Cont.)
19CH
(Cont.)
Channel
Function
Value
Percent/Setting
18
Movement Macro
Speed
000ó255
0–100%
19 Control
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248ó255
No function
Blackout during pan/tilt (3 sec hold)
Blackout while color wheel moving (3 sec hold)
Blackout while gobo
wheels moving (3 sec hold)
Disable pan/tilt blackout (3 sec hold)
Disable color wheel blackout (3 sec hold)
Disable gobo wheel blackout (3 sec hold)
No function
Pan reset
Tilt reset
Color wheel reset
Gobo wheel reset
Gobo rotation reset
Prism reset
Focus reset
All reset
Iris reset
No function
Pan/Tilt movement ramp speed, increase on
Pan/Tilt movement ramp speed, increase off

Rogue™ R1 Spot QRG EN
11
DMX Values (Cont.)
16CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–100%
2
Fine Pan
000ó255
0–100%
3
Tilt
000ó255
0–100%
4
Fine Tilt
000ó255
0–100%
5
Pan/Tilt Speed
000ó255
0–100%
6
Dimmer
000ó255
0–100%
7 Shutter
000ó003
004ó007
008ó076
077ó145
146ó215
216
ó
255
Closed
Open
Slow to fast
Pulse effect from slow to fast
Random effect from slow to fast
Open

Rogue™ R1 Spot QRG EN
12
DMX Values (Cont.)
16CH
(Cont.)
Channel
Function
Value
Percent/Setting
8 Color Wheel
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó127
128ó191
192ó255
Open
Red
Orange
Green
Yellow
Blue
CTO 3200 K
Magenta
Purple
Split colors
Clockwise color scroll, slow to fast
Counter-clockwise color scroll, slow to fast
9 Gobo Wheel 1
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó063
064ó119
120ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo shake 1–7, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast
10 Gobo Wheel 1
Rotate
000
ó
063
064ó147
148ó231
232ó255
Gobo index
Clockwise rotation, slow to fast
Counter-clockwise rotation, slow to fast
Boomerang effect, slow to fast
11 Gobo Wheel 2
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó120
121ó127
128ó191
192ó255
Open
Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo shake 1–8, slow to fast
Open
Clockwise gobo scroll, slow to fast
Counter-clockwise gobo scroll, slow to fast

Rogue™ R1 Spot QRG EN
13
DMX Values (Cont.)
16CH
(Cont.)
Channel
Function
Value
Percent/Setting
12
Focus
000ó255
0–100%
13 Prism
000ó004
005ó255
No function
Prism insert
14 Prism Rotate
000ó127
128ó189
190ó193
194ó255
Prism index
Counter-clockwise rotation, fast to slow
Stop
Clockwise rotation, slow to fast
15 Iris
000ó063
064ó127
128ó191
192ó255
Wide to narrow
Iris effect, slow to fast
Iris effect, in slow, out fast
Iris effect, out slow, in fast
16 Control
000ó007
008ó015
016ó023
024ó031
032ó039
040ó047
048ó055
056ó095
096ó103
104ó111
112ó119
120ó127
128ó135
136ó143
144ó151
152ó159
160ó167
168ó239
240ó247
248
ó
255
No function
Blackout during pan/tilt (3 sec hold)
Blackout while color wheel moving (3 sec hold)
Blackout while gobo wheels moving (3 sec hold)
Disable pan/tilt blackout (3 sec hold)
Disable color wheel blackout (3 sec hold)
Disable gobo wheel blackout (3 sec hold)
No function
Pan reset
Tilt reset
Color wheel reset
Gobo wheel reset
Gobo rotation reset
Prism reset
Focus reset
All reset
Iris reset
No function
Pan/Tilt movement ramp speed, increase on
Pan/Tilt movement ramp speed, increase off

Rogue™ R1 Spot GRR ES
14
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Rogue™ R1 Spot contiene información
básica sobre el producto, como conexión, montaje, opciones de menú y valores
DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com
para
información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto puede estar caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al menos a
20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en cualquier
ubicación en la que el polvo, calor excesivo, agua o humedad puedan
afectarlo. (IP20)
•NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes
o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Use SOLAMENTE los soportes de montaje o las asas para mover este
producto. NO lo transporte agarrando por la cabeza móvil.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar
este producto a temperaturas más altas.
Contacto
Fuera de EE.UU., Reino Unido, Irlanda o México póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Desde dentro de
EE.UU., Reino Unido, Irlanda o México, utilice la información de Contact Us
del
final de esta GRR.
Qué va
Incluido
•Rogue™ R1 Spot
•Cable de alimentación
Neutrik® powerCON®
•2 soportes Omega con material de montaje
•Tarjeta de garantía
•Guía de Referencia Rápida

Rogue™ R1 Spot GRR ES
15
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 6 productos Rogue™ R1 Spot a 120 V,
12 productos a 208 V o 13 productos
a 230 V. Nunca sobrepase este número. Los
cables de alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
F
usible
1. Desconecte este producto de la alimentación.
2.
Utilizando un destornillador plano, desatornille la tapa del portafusibles de la
carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la
alimentación.
Enlace DMX
El Rogue™ R1 Spot funcionará con un controlador DMX usando una conexión de
datos DMX de 3 o 5 pines.
Hay un Manual DMX disponible en
www.chauvetprofessional.com
Conexión DMX
El Rogue™ R1 Spot usa una conexión de datos DMX de 3 o 5 pines para sus
personalidades DMX: 16CH y 19CH. Consulte el Manual de U
suario para más
información sobre cómo conectar y configurar el producto para el funcionamiento
DMX.

Rogue™ R1 Spot GRR ES
16
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos
puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje
(como las CLP-15 de CHAUVET®) son capaces de soportar el peso del producto.
Para nuestra línea CHAUVET® de abrazaderas de montaje, visite
trusst.com/productcategory/base-plates-accessories-clamps/.
Diagrama
de Montaje
del Producto
Descripción del
Panel de Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
Montaje en Altura
Montaje en el
Suelo
Abrazadera de
Montaje
Cable de
Seguridad
Soporte Omega

Rogue™ R1 Spot GRR ES
17
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
Address
001–512
Configura la dirección inicial DMX
Run Mode
DMX
16CH
Selecciona la personalidad DMX
19CH
Auto Test
Inicia la secuencia de prueba del
dispositivo
Manual Test
Pan
000–255 Permite control manual de toda la
configuración desde el panel de control
Pan Fine
Tilt
Tilt Fine
P/T Speed
Dimmer
Dimmer
Fine
Shutter
Color
Gobo
Gobo Rot
Gobo2
Focus
Prism
R-Prism
Iris
P/T Macro
P/T
Ma.Speed
Special
Function

Rogue™ R1 Spot GRR ES
18
Mapa de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
Setup
Pan Reverse YES
Invierte el funcionamiento del
desplazamiento lateral
NO
Funcionamiento de desplazamiento lateral
normal
Tilt Reverse
YES
Invierte el funcionamiento de la inclinación
NO
Funcionamiento inclinación normal
Screen Reverse
YES
Gira la pantalla de control 180°
NO
Vista normal de la pantalla de control
Pan Angle
540
Selecciona el rango de desplazamiento
lateral de 540°
360
Selecciona el rango de desplazamiento
lateral de 360°
180
Selecciona el rango de desplazamiento
lateral de 180°
Tilt Angle
270
Selecciona el rango de inclinación de
270°
180
Selecciona el rango de inclinación de
180°
90
Selecciona el rango de inclinación de 90°
BL.O.P/T Move
YES
Define el retardo de move-in-black para el
desplazamiento lateral/inclinación
NO
BL.O.ColorMove
YES
Define el retardo de move-in-black para el
cambio de color
NO
BL.O.GoboMove
YES
Define el retardo de move-in-black para el
cambio de gobo
NO

Rogue™ R1 Spot GRR ES
19
Mapa de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
Setup
(cont.)
Reset Function
Pan/Tilt
YES
Reinicia las funciones de desplazamiento
lateral/inclinación a la posición de inicio
NO
Prism
YES
Reinicia las funciones de prisma a la
posición de inicio
NO
Color
YES
Reinicia todas las funciones de color a la
posición de inicio
NO
Gobo&R/
Gobo2
YES
Reinicia todas las funciones de gobo a la
posición de inicio
NO
Focus/Iris
YES
Reinicia las funciones de iris y foco a la
posición de inicio
NO
All
YES
Reinicia todas las funciones a la posición
de inicio
NO
Factory Settings
YES
Devuelve el producto a su configuración
de fábrica original
NO
Sys Info
Ver:
Muestra en pantalla la versión de software
Running Mode:
Muestra el modo de ejecución actual
Dmx Address:
Muestra la dirección DMX actual
Temperature:
Muestra la temperatura del producto en
Celsius

Rogue™ R1 Spot GRR ES
20
Valores DMX
19CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000ó255
0–100%
2
Desplazamiento
Lateral Fino
000ó255
0–100%
3
Inclinación
000ó255
0–100%
4
Inclinación Fina
000ó255
0–100%
5
Velocidad
Desplazamiento
Lateral/Inclinación
000ó255
0–100%
6
Atenuador
000ó255
0–100%
7
Atenuador Fino
000ó255
0–100%
8 Obturador
(Shutter)
000ó003
004ó007
008ó076
077ó145
146ó215
216ó255
Cerrado
Abierto
Lento a rápido
Efecto pulso de lento a rápido
Efecto aleatorio de lento a rápido
Abierto
9 Rueda de Color
000ó006
007ó013
014ó020
021ó027
028ó034
035ó041
042ó048
049ó055
056ó063
064ó127
128ó191
192ó255
Abierto
Rojo
Naranja
Verde
Amarillo
Azul
CTO 3200 K
Mmagenta
Púrpura
Colores divididos
Desplazamiento de color dextrógiro, lento a
rápido
Desplazamiento de color levógiro, lento a
rápido
