Chauvet Freedom Par Tri-6 User manual

Quick Reference Guide

Freedom™ Par Tri-6 QRG EN
2
About T
his
Guide
The Freedom™ Par Tri-6
Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG
are subject to
change without notice.
Safety Notes These Safety Notes include important information about
installation, use,
and maintenance.
•This product is not intended for permanent installation.
•Only connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•Do not look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•Do not allow flammable materials close to the unit while operating.
• Do not touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with another of the same type and rating.
•Only use the handle to carry this product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
Do not open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, Ireland, or Mexico,
contact your
distributor to request support or return a product. Visit
www.chauvetlighting.com for contact information.

EN Freedom™ Par Tri-6 QRG
3
What is
Included
•Freedom™ Par Tri-6
•Power Cord
•IRC-6
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your Freedom™ Par Tri-6 and make sure you have
received all parts
in good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.
Description
The Freedom™ Par Tri-6 is a wireless, battery-operated, tri-color LED Par
with a built-in D-Fi™ transceiver. It works with the
FlareCON™ app and
IRC-6 for wireless triggering and control. You can wirelessly
master/slave
this fixture with other Freedom™ fixtures for a coordinated light show.
Shine
light where it is needed using the built-in adjustable kickstand. Extend the
battery’s lifespan with built-in discharge protection.
Safely store and
transport your fixtures from gig to gig in the CHS-FR4 carry bag
available
from CHAUVET®. The Freedom™ Par Tri-6’s c
ompact and lightweight
design easily fits inside sticks of TRUSST®.

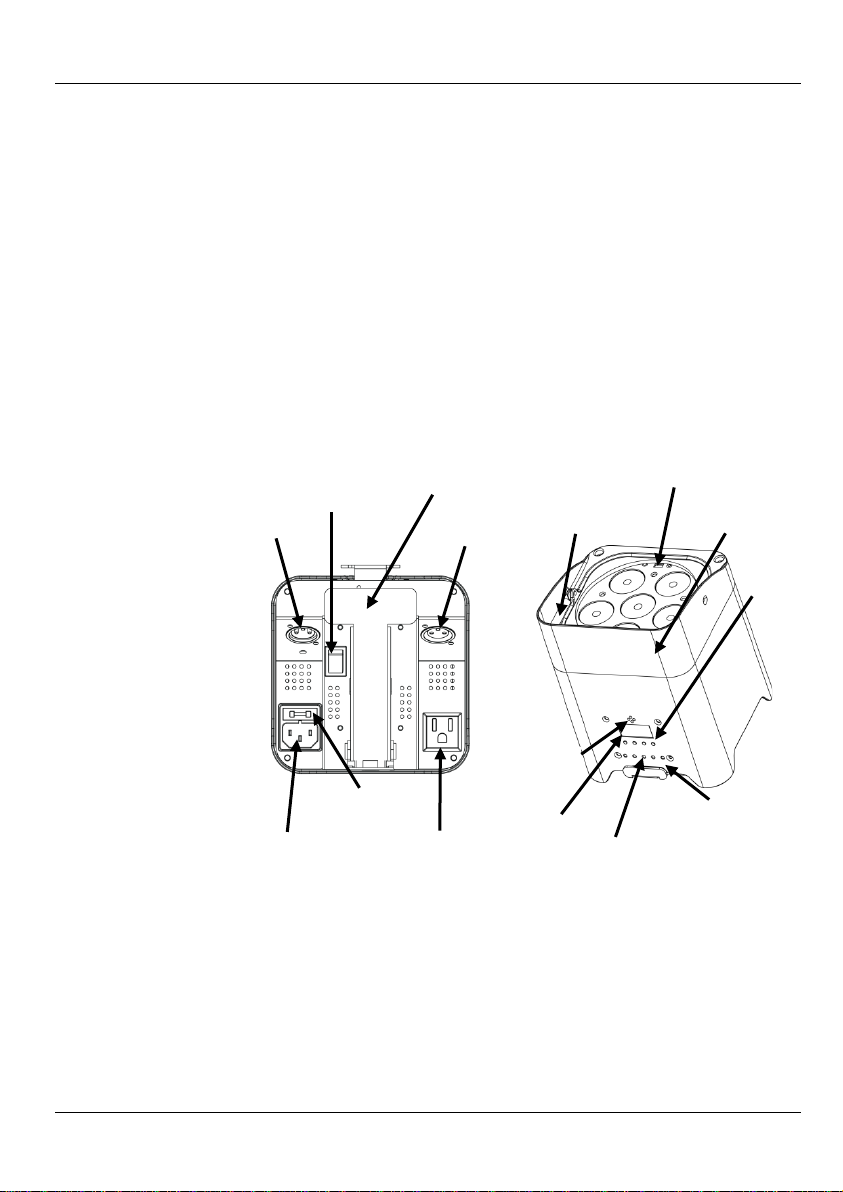

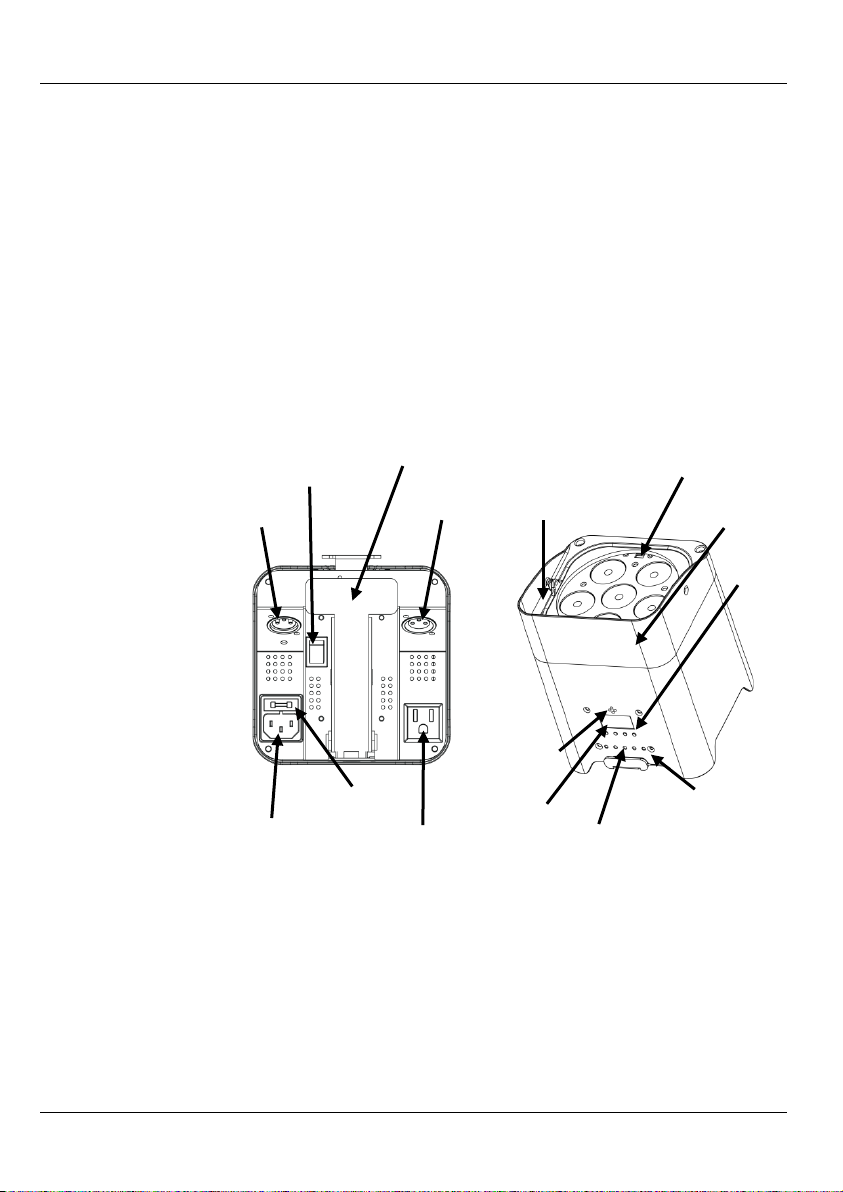

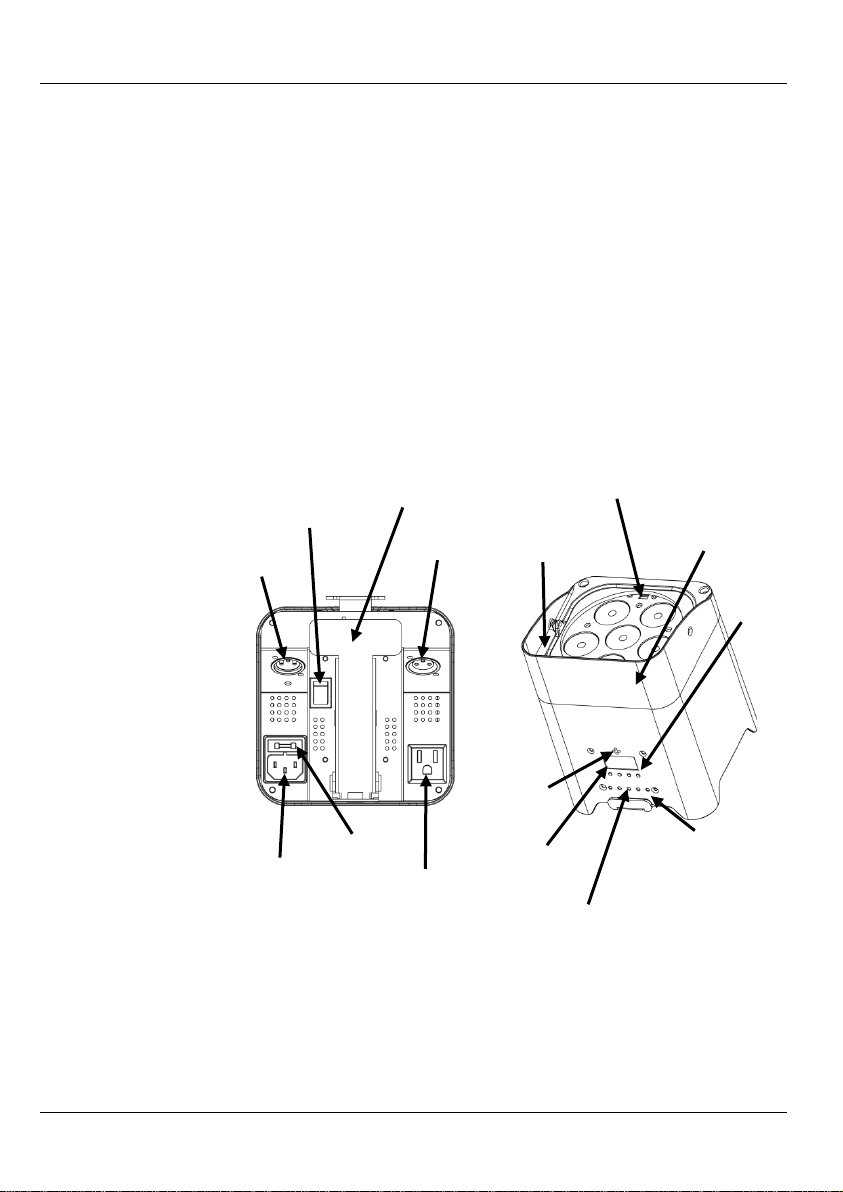

Overview
AC Power
This product has an auto-
ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
For the maximum number of Freedom™ Par Tri-6 products
that you can
power link at each voltage, see the User Manual or the sticker on the product.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Infrared Sensor
On/Off
Switch
Display
DMX Out
DMX In
Menu
Buttons
Power Out
Power In
Fuse Holder
Battery Life
Indicator LEDs
Kickstand
Carry
Handle
Glare
Shield
Microphone
D-Fi™ AUTO
Sync/Clear Button

Freedom™ Par Tri-6 QRG EN
4
Charging the
Battery
The Freedom™ Par Tri-6 comes with a rechargeable lithium battery for cable-
free operation. To charge the battery, simply plug in the power cord at any time
before, during, or after operation. To charge the battery before or after operation
with all the LEDs off, leave the power switch in the Off postion.
For optiomal battery life, charge the Freedom™ Par Tri-
6 battery 24 hours
prior to initial use.

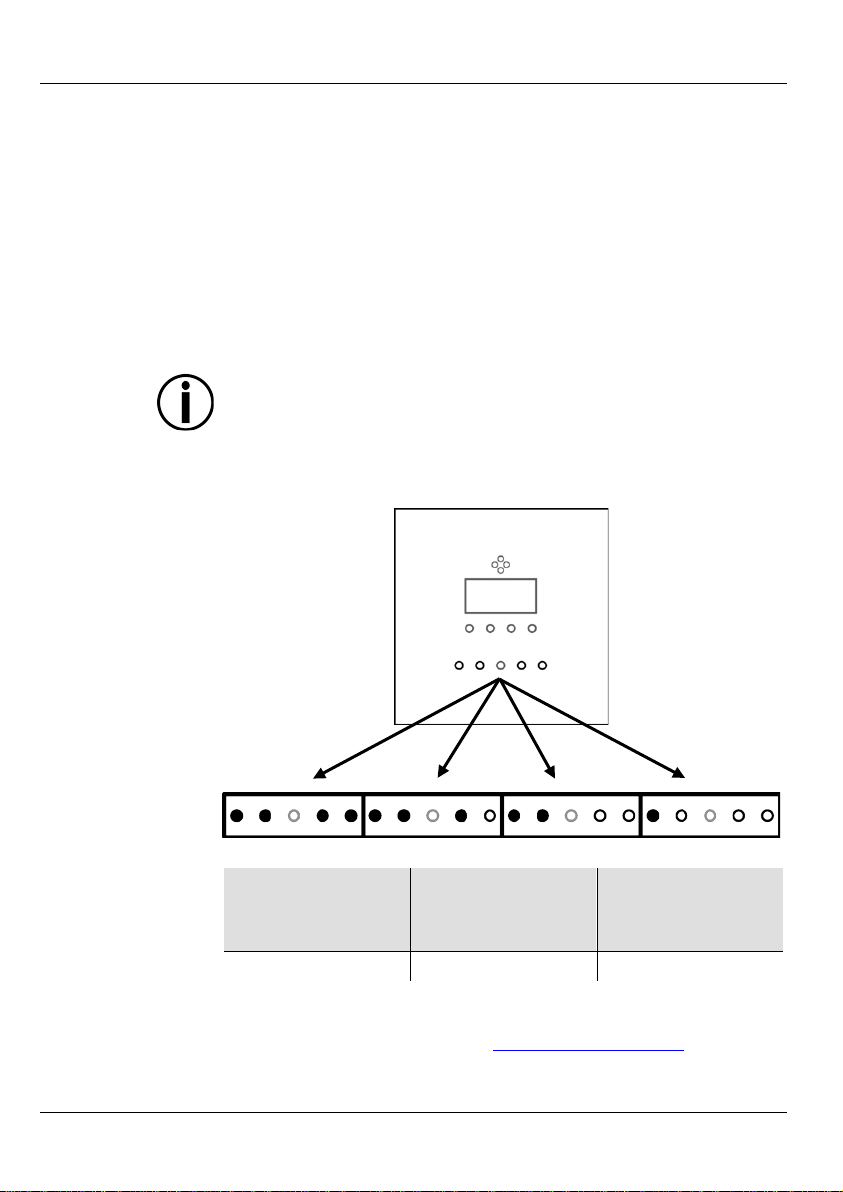

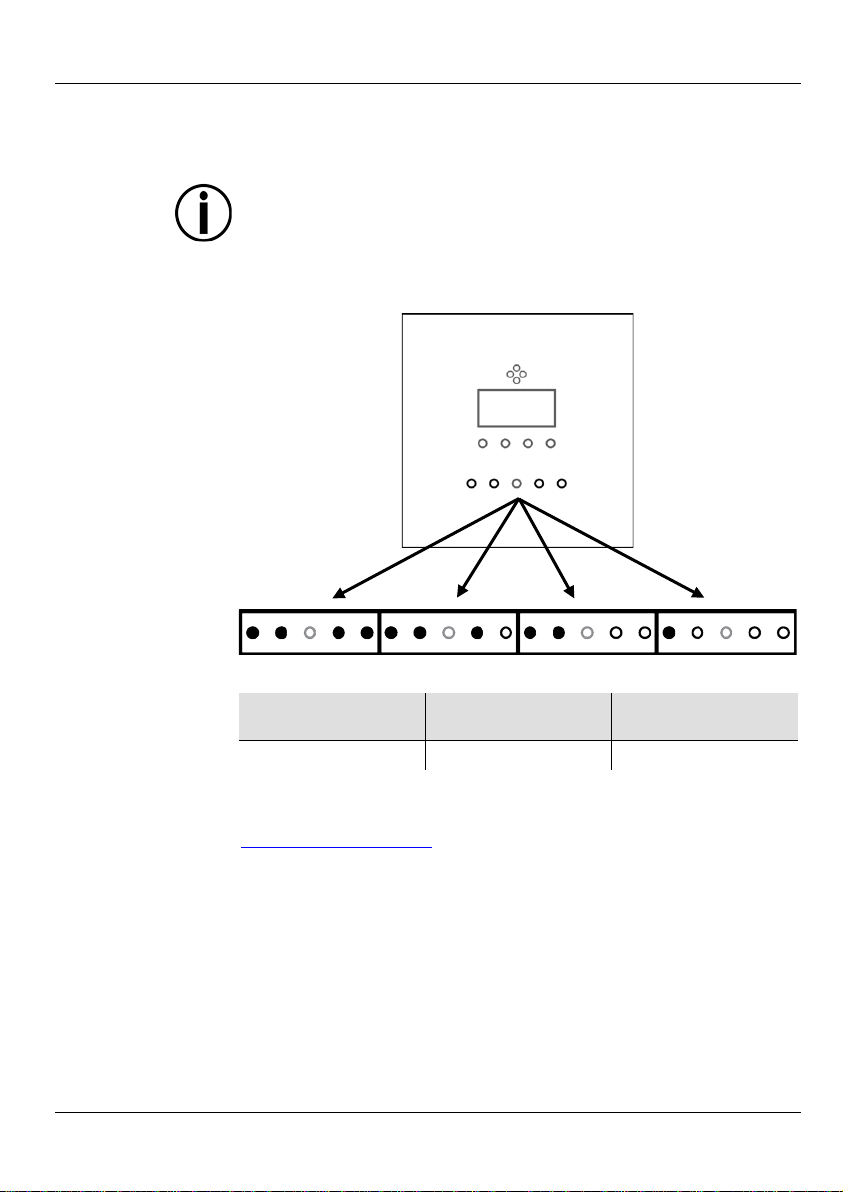

Battery Life
Indicator
The battery life indicator shows the remaining amount of internal battery life
when the the menu buttons are inactive.
100%
75%
50%
25%
Battery Run
Time
Maximum Run Time
(all colors on) Maximum Run Time (single color on) Recharge Time
Up to 8 hours Up to 20 hours 6 hours
IRC-6
(Infrared R
emote
Control)
The Freedom™ Par Tri-6 is compatible with the IRC-6 from CHAUVET®.
For more information on the IRC or to download instructions, go to
www.chauvetlighting.com.

EN Freedom™ Par Tri-6 QRG
5

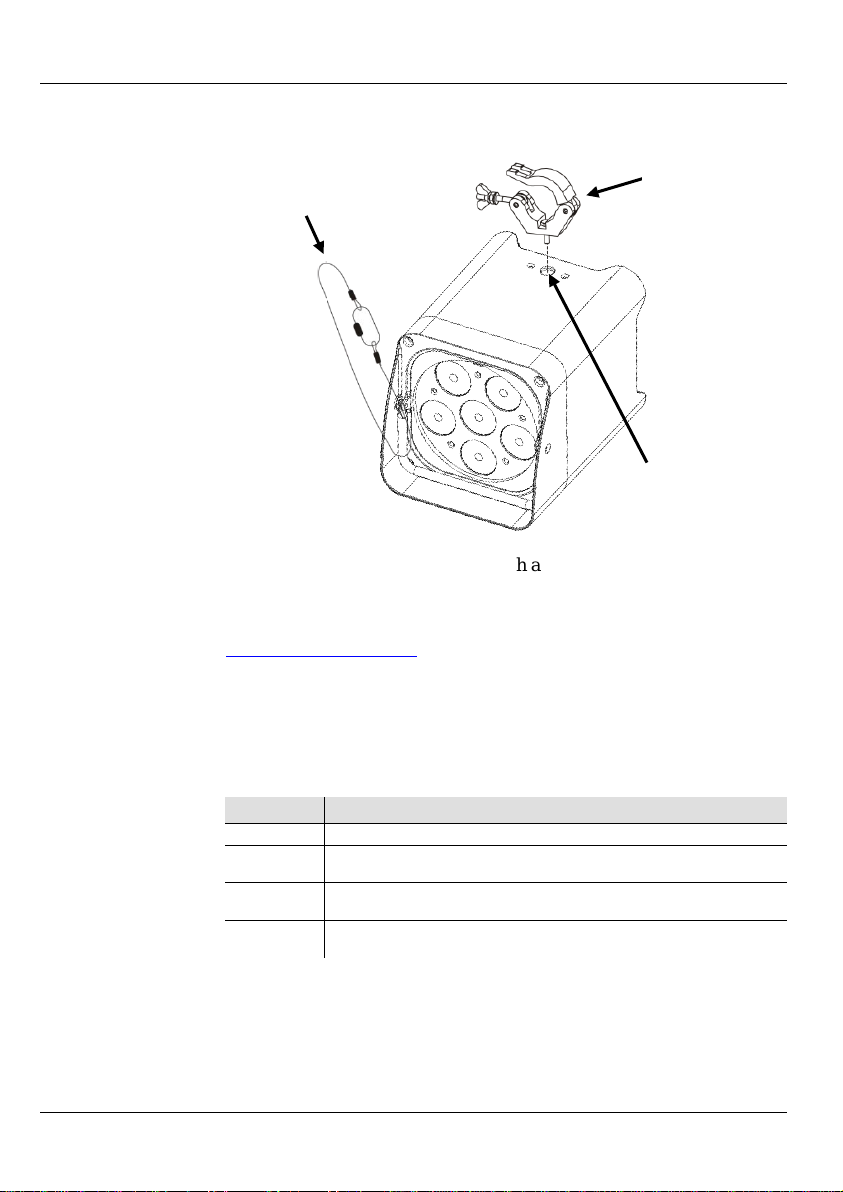

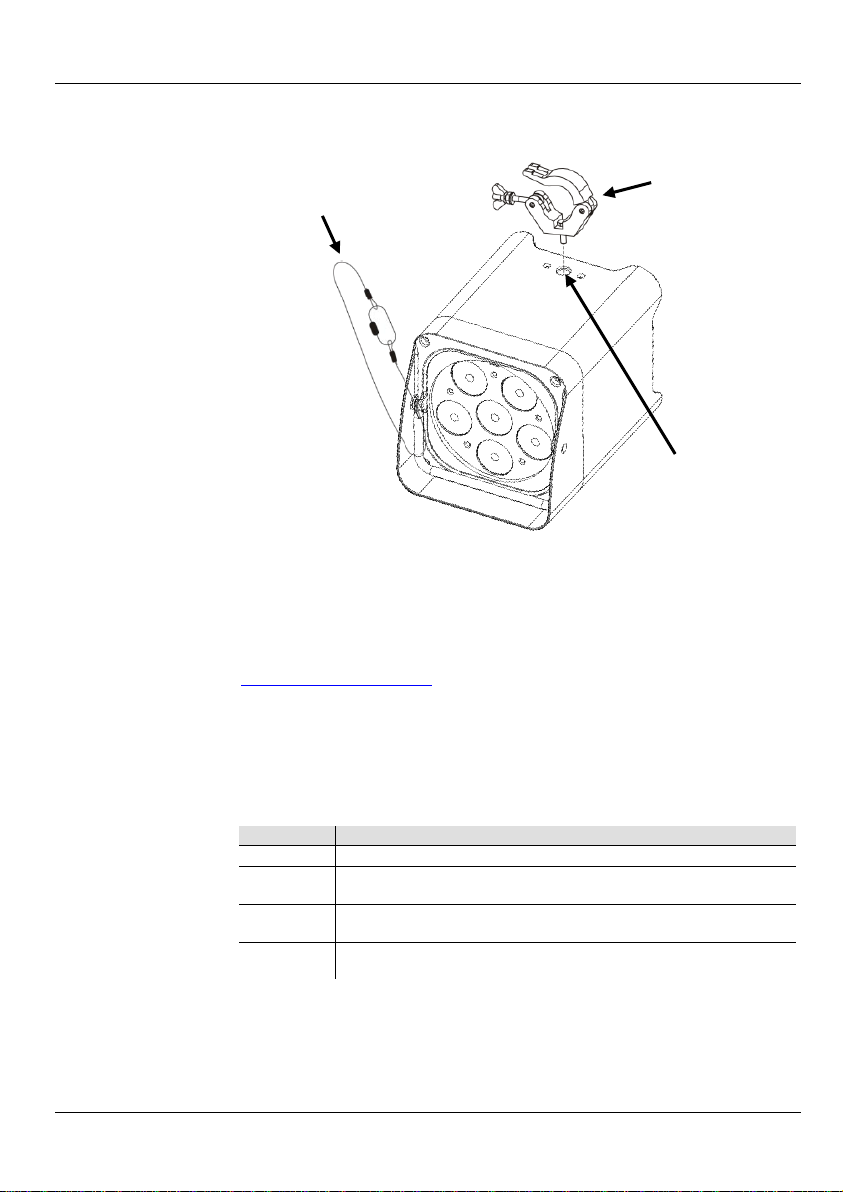

Mounting
Before mounting this product, read the Safety Notes.
Product
Mounting
Diagram
DMX Linking
The Freedom™ Par Tri-6 can work with a DMX controller when linked by
DMX serial connections or wirelessly via D-Fi™.
Instructions for
connecting and configuring this product for DMX operation are in the User
Manual. If you are not familiar with DMX, download the DMX Primer
from
www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 504.
Master/Slave
Connection
The Freedom™ Par Tri-6 uses the DMX data connec
tion for its
Master/Slave mode.
Instructions for connecting and configuring this product
for Master/Slave operation are in the User Manual.
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Safety Cable
(works with CH-05 from
CHAUVET®)
Mounting Clamp
(such as CLP-15 or
CLP-15N clamp from
CHAUVET®)
Threaded Mounting Hole
Size M12

Freedom™ Par Tri-6 QRG EN
6
Menu Options
Main Function Programming Levels Description
DMX Personalities
and Starting Address
3-CH
d 1–d512 Selects the DMX personality and starting
address
4-CH
5-CH
9-CH
Static Colors
C--
C 1–C 7
Selects static color
Auto Programs
P--
P 1–P 4
Selects auto program
Program Speed
S--
S 1–S100
Selects auto program speed (slow to fast)
Sound-Active Mode
Snd
Selects Sound-Active mode
Sound Sensitivity
SenS
u 0–u100
Selects sound sensitivity
Custom Color Mixing U--
r 0–r255
Red (0–100%)
g 0–g255
Green (0–100%)
b 0–b255
Blue (0–100%)
Dimmer dIM
OFF
Selects the dimming curve dIM1 (fast) to
dIM3 (slow), or OFF
dIM1
dIM2
dIM3
Infrared SET
ON
Turns infrared on or off
OFF
2.4 G WiFi S-tr
drAS drAU
Automatically select receive frequency
(for DMX use)
drCH dr 1–dr16
Manually select receive frequency
(for DMX use)
dtAS dtAU
Automatically select transmit frequency
(for DMX use)
dtCH dt 1–dt16
Manually select transmit frequency
(for DMX use)

EN Freedom™ Par Tri-6 QRG
7
DMX Values
9-CH
Channel Function Value Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5 Manual Color +
Color Temperature
000 ó010
No function
011 ó030
R: 100% G: 0–100% B: 0
031 ó050
R: 100%–0 G: 100% B: 0
051 ó070
R: 0 G: 100% B: 0–100%
071 ó090
R: 0 G: 100%–0 B: 100%
091ó110
R: 0–100% G: 0 B: 100%
111 ó130
R: 100% G: 0 B: 100%–0
131 ó150
R: 100% G: 0–100% B: 0–100%
151 ó170
R: 100%–0 G: 100%–0 B: 100%
171 ó200
R: 100% G: 100% B: 100%
201 ó205
Color temperature 1
206 ó210
Color temperature 2
211 ó215
Color temperature 3
216 ó220
Color temperature 4
221 ó225
Color temperature 5
226 ó230
Color temperature 6
231 ó235
Color temperature 7
236 ó240
Color temperature 8
241 ó245
Color temperature 9
246 ó250
Color temperature 10
251 ó255
Color temperature 11
6 Strobe
000 ó010
No function
011 ó255
Slow to fast
7 Auto Programs
000 ó010
No function
011 ó060
Auto program 1
061 ó120
Auto program 2
121 ó180
Auto program 3
181 ó240
Auto program 4
241 ó255
Sound-Active mode
8
Auto Speed
000 ó255
Auto program speed (slow to fast)
9 Dim Mode
000 ó051
Dimmer mode manually set in Menu Options
052 ó101
Dimmer mode off
102 ó152
Dimmer mode 1 (fast speed)
153 ó203
Dimmer mode 2 (medium speed)
204 ó255
Dimmer mode 3 (slow speed)

Freedom™ Par Tri-6 QRG EN
8
DMX Values (cont.)
5-CH
Channel Function Value Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5 Strobe
000 ó010
No function
011 ó255
Slow to fast
4-CH
Channel Function Value CH. 2 CH. 3 CH. 4
1
Blackout
000 ó008
Flash Speed
000 ó249
Sound-Active
250 ó255
Red
009
ó
028
Green
029 ó048
Blue
049 ó068
Green + Blue
069 ó088
Red + Blue
089 ó108
Red + Green
109 ó128
Red + Green + Blue
129 ó143
Color Chase 1 (R + G)
144 ó152
Run Speed
Automatic
000 ó127
Sound-Active
128 ó255
Color Chase 2 (G + B)
153 ó161
Color Chase 3 (R+G+B)
162
ó
170
Color Chase 4
(R+G+B+GB)
171 ó179
Color Chase 5
(R+G+B+GB+RB)
180 ó188
Color Chase 6
(R+G+B+GB+RB+RG)
189 ó197
Color Chase 7
(R+G+B+GB+RB+RG+RGB)
198 ó206
RGB Mode 207 ó215
Red
(0–100%)
Green
(0–100%)
Blue
(0–100%)
Color Snap 216 ó224
Fade Speed
000 ó255
Color Fade 225 ó233
Fade Speed
000
ó
255
Auto Run
(Sound-Active Only) 234 ó255
Run Speed
Automatic
000 ó127
Sound-Active
128 ó255
3-CH
Channel Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%

ES Freedom™ Par Tri-6 GRR
9
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del Freedom™ Par Tri-6
contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el Manual de Us
uario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría estar
caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el rango
establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad
queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE la asa de transporte para mover este producto.
•La máxima temperatura ambiente es de 104 ºF (40 ºC). No haga funcionar
este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•
NO abra este producto. No contiene piezas reparables por el usuario.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México,
póngase en contacto con
su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.

Freedom™ Par Tri-6 GRR ES
10
Qué va
Incluido
•Freedom™ Par Tri-6
•Cable de Alimentación
•IRC-6
•Tarjeta de Garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Freedom™ Par Tri-6
y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
El Freedom™ Par Tri-
6 es un foco LED tricolor inalámbrico por batería con
un transceptor D-
Fi™ integrado. Funciona con la aplicación FlareCON™ y
con el IRC-6, para puesta en
marcha y control sin cables Puede enlazar sin
cables en maestro/esclavo con otros dispositivos Freedom™ para un
espectáculo de luces coordinado. Ilumine donde lo necesite usando el
caballete integrado regulable. Aumente la vida de la batería con la protec
ción
contra descarga integrada. Guarde y transporte sus dispositivos con seguridad
de una actuación a otra en la bolsa de transporte CHS-
FR4 disponible en
CHAUVET®. El diseño compacto y ligero del Freedom™ Par Tri-
6 se ajusta
fácilmente en las barras del TRUSST®.
Vista General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Para saber el máximo número de productos Freedom™ Par Tri-6
que para
cada
tensión puede conectar alimentando en cadena, consulte el Manual de
Usuario o el adhesivo del producto.
Sensor de Infrarrojos
Interruptor
On/Off
Pantalla
Salida DMX
Entrada
DMX
Botones
del
Menú
Salida
Alimentación
Entrada
Alimentación
Portafusibles
Indicadores LED
de Vida de la
Batería
Caballete
Asa de
Transporte
Panatalla
Antirreflectante
Micrófono
Botón D-Fi™ AUTO
Sincro/Borrar

ES Freedom™ Par Tri-6 GRR
11
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Cargar la
Batería
El Freedom™ Par Tri-
6 viene con una batería de litio recargable para un
funcionamiento sin cables. Para cargar la batería, simplemente enchufe el cable de
alimentación en cualquier momento, antes, durante o después del funcionamiento.
P
ara cargar la batería antes o después del funcionamiento con todos los LED
apagados, deje el interruptor de alimentación en la posición de Apagado.
Para una vida de la batería óptima, car
gue la batería del Freedom™ Par
Tri-6 24 horas antes de su uso inicial.
Indicador de
D
uración de la
Batería
El indicador de vida de la batería muestra la vida restante de la batería interna
cuando los botones de menú están inactivos.
100%
75%
50%
25%
Tiempo de
F
uncionamiento
de la Batería
Máximo Tiempo de
Funcionamiento
(todos los colores
encendidos):
Máximo Tiempo de
Funcionamiento
(un solo color
encendido):
Tiempo de Recarga
Hasta 8 horas Hasta 20 horas 6 horas
IRC-6 (Control
Remoto por
Infrarrojos)
El Freedom™ Par Tri-6 es compatible con el control remoto por infrarrojos
IRC-6 de CHAUVET®. Para información adicional sobre el IRC-
6 o para
descargar las instrucciones, consulte www.chauvetlighting.com.

Freedom™ Par Tri-6 GRR ES
12
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
Descripción
del Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Enlace DMX
El Freedom™ Par Tri-6
puede funcionar con un controlador DMX cuando
se enlaza por conexiones serie DMX o de forma inalámbrica
a través de
D-Fi™
. Las instrucciones para conectar y configurar este producto para
funcionamiento DMX están en el Manual de Usuario.
Si no está
familiarizado con DMX, descargue el Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 504.
Conexión
Maestro/Esclavo
El Freedom™ Par Tri-6
usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de Usuario.
Cable de Seguridad
(funciona con CH-05 de
CHAUVET®)
Abrazadera de
Montaje
(como las abrazaderas
CLP-15 o CLP-15N de
CHAUVET®)
Orificio de Montaje
Roscado
Tamaño M12

ES Freedom™ Par Tri-6 GRR
13
Opciones de Menú
Función Principal Niveles de Programación Descripción
Personalidades DMX
y Dirección de Inicio
3-CH
d 1–d512 Selecciona la personalidad DMX y la
dirección de inicio
4-CH
5-CH
9-CH
Colores Estáticos
C--
C 1–C 7
Selecciona el color estático
Programas
Automáticos
P-- P 1–P 4 Selecciona el programa automático
Velocidad Programa S-- S 1–S100
Selecciona la velocidad del programa
automático (lento a rápido)
Modo Activo por
Sonido
Snd Selecciona el modo Activo por Sonido
Sensibilidad al
Sonido
SenS u 0–u100 Selecciona la sensibilidad al sonido
Mezcla de Color
Personalizada U--
r 0–r255
Rojo (0–100%)
g 0–g255
Verde (0–100%)
b 0–b255
Azul (0–100%)
Atenuador dIM
OFF
Selecciona la curva de atenuación de dIM1
(rápida) a dIM3 (lenta) o OFF (apagado)
dIM1
dIM2
dIM3
Infrarrojo SET
ON
Activa o desactiva los infrarrojos
OFF
2,4 G WiFi S-tr
drAS drAU
Selecciona automáticamente la frecuencia
de recepción (para uso DMX)
drCH dr 1–dr16
Selecciona manualmente la frecuencia de
recepción (para uso DMX)
dtAS dtAU
Selecciona automáticamente la frecuencia
de transmisión (para uso DMX)
dtCH dt 1–dt16
Selecciona manualmente la frecuencia de
transmisión (para uso DMX)
Valores DMX
5-C
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5 Estroboscopio
000 ó010
Sin función
011 ó255
Lento a rápido

Freedom™ Par Tri-6 GRR ES
14
Valores DMX (cont.)
9-C
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5 Color Manual + Temperatura de
Color
000 ó010
Sin función
011 ó030
R: 100% V: 0–100% A: 0
031 ó050
R: 100%–0 V: 100% A: 0
051 ó070
R: 0 V: 100% A: 0–100%
071 ó090
R: 0 V: 100%–0 A: 100%
091ó110
R: 0–100% V: 0 A: 100%
111 ó130
R: 100% V: 0 A: 100%–0
131 ó150
R: 100% V: 0–100% A: 0–100%
151 ó170
R: 100%–0 V: 100%–0 A: 100%
171 ó200
R: 100% V: 100% A: 100%
201 ó205
Temperatura de color 1
206 ó210
Temperatura de color 2
211 ó215
Temperatura de color 3
216 ó220
Temperatura de color 4
221 ó225
Temperatura de color 5
226 ó230
Temperatura de color 6
231 ó235
Temperatura de color 7
236 ó240
Temperatura de color 8
241 ó245
Temperatura de color 9
246 ó250
Temperatura de color 10
251 ó255
Temperatura de color 11
6 Estroboscopio
000 ó010
Sin función
011 ó255
Lento a rápido
7 Programas
Automáticos
000 ó010
Sin función
011 ó060
Programa automático 1
061 ó120
Programa automático 2
121 ó180
Programa automático 3
181 ó240
Programa automático 4
241 ó255
Modo activo por sonido
8
Velocidad
Automática
000 ó255
Velocidad del programa automático
(lento a rápido)
9 Modo Atenuador
000 ó051
Modo Atenuador configurado manualmente
en las Opciones de Menú
052 ó101
Modo atenuador desactivado
102 ó152
Modo atenuador 1 (velocidad rápida)
153 ó203
Modo atenuador 2 (velocidad media)
204 ó255
Modo atenuador 3 (velocidad lenta)

ES Freedom™ Par Tri-6 GRR
15
Valores DMX (cont.)
4-C
Canal
Función
Valor
C. 2
C. 3
C. 4
1
Blackout
000 ó008
Velocidad de
Flash
000 ó249
Activo por
Sonido
250 ó255
Rojo
009 ó028
Verde
029 ó048
Azul
049 ó068
Verde + Azul
069 ó088
Rojo + Azul
089 ó108
Rojo + Verde
109 ó128
Rojo + Verde + Azul
129
ó
143
Secuencia de Color 1
(R+V)
144 ó152
Velocidad de
Ejecución
Automático
000 ó127
Activo por
Sonido
128 ó255
Secuencia de Color 2
(V+A)
153 ó161
Secuencia de Color 3
(R+V+A)
162 ó170
Secuencia de Color 4
(R+V+A+VA)
171 ó179
Secuencia de Color 5
(R+V+A+VA+RA)
180 ó188
Secuencia de Color 6
(R+V+A+VA+RA+RV)
189 ó197
Secuencia de Color 7
(R+V+A+VA+RA+RV+RVA)
198 ó206
Modo RVA 207 ó215
Rojo
(0–100%)
Verde
(0–100%)
Azul
(0–100%)
Ajuste de Color 216 ó224
Velocidad de
Fade
000 ó255
Fade de Color 225 ó233
Velocidad de
Fade
000 ó255
Ejecución Automática
(solo Activo por Sonido) 234 ó255
Velocidad de
Ejecución
Automatico
000 ó127
Activo por
Sonido
128 ó255
3-C
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%

Freedom™ Par Tri-6 MR FR
16
À Propos de
ce Manuel
Le Manuel de Référence du Freedom™ Par Tri-6
reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de
menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité
reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil
en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de
l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•Cet
appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter tout
risque d'incendie ou décharge électrique, veillez à n'exposer cet appareil ni à
la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez cet appareil UNIQUEMENT par la poignée de transport.
•La température ambiante maximale supportée par ce produit est de
104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible d’être
réparé par l’utilisateur
Contact
En dehors des États-Unis, du Royaume-
Uni, de l’Irlande ou du Mexique,
contactez votre distributeur si vous avez besoin d'assistance ou de renvoyer votre
produit. Consultez le site www.chauvetlighting.com
pour trouver nos
coordonnées.

FR Freedom™ Par Tri-6 MR
17
Ce Qui est
Inclus
•Freedom™ Par Tri-6
•Un Cordon d'Alimentation
•IRC-6
•Une Fiche de Garantie
•Un Manuel de Référence
Débuter
Déballez votre Freedom™ Par Tri-6 et assurez-
vous d'avoir tout reçu et en
bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à CHAUVET®.
Description
Le Freedom™ Par Tri-6 est un projecteur Par à LED tricolore fonctionnant
sur batterie, car sans fil et doté d'un émetteur-récepteur D-
Fi™ intégré. Il
peut être commandé et déclenché au moyen de la télécommande IRC-
6 ou de
l'app FlareCON™. Il peut fonctionner en tant que maître ou esclave avec
d'autres unités de la gamme Freedom™ pou
r un jeu de lumières coordonné.
Projetez la lumière là où vous le souhaitez grâce à la béquille intégrée
ajustable. Augmentez la durée de vie de la batterie grâce à la protection
contre les décharges. Stockez et transportez vos unités de concerts en
concerts dans le sac de transport CHS-
FR4 de CHAUVET®. Le Freedom™
Par Tri-
6 est compact et léger afin de s'intégrer au mieux dans une structure
de type TRUSST®.
Aperçu
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
É
lectrique
Pour connaître le nombre maximal de Freedom™ Par Tri-6
pouvant être
raccordé ensemble selon la tension, veuillez vous référer au M
anuel
d'Utilisation ou l'étiquette apposée sur l'unité.
Capteur Infrarouge
Interrupteur
Marche/Arrêt
Écran
Sortie
DMX
Entrtée
DMX
Boutons
de
Menu
Sortie
d'Alimentation
Entrée
d'Alimentation
Porte-fusible
Voyants LED
Indicateur de D
urée
de Vie de la Batterie
Béquille
Poignée de
Transport Écran
anti-Éblouissement
Microphone
Bouton Annulation/ Synchronisation
Automatique D-FI™

Freedom™ Par Tri-6 MR FR
18
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-
fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-
fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Chargement de
la Batterie
Le Freedom™ Par Tri-
6 est doté d'une batterie au lithium rechargeable pour un
fonctionnement sans fil. Pour charger la batterie, il vous suffit de brancher le
cordon d'alimentation à tout moment, avant, pendant ou après son utilisation. Pour
charger la bat
terie avant ou après utilisation, quand toutes les LED sont éteintes,
assurez-vous de positionner l'interrupteur marche/arrêt sur Off.
Pour un fonctionnement optimal de la batterie, veillez à charger 24 heures le
Freedom™ Par Tri-6 avant de l'utiliser pour la première fois.
Indicateur de
Vie de la
Batterie
L'indicateur de vie de la batterie indique le niveau de la batterie interne quand les
boutons de menu sont désactivés.
100%
75%
50%
25%
Autonomie de
la Batterie
Temps de
Fonctionnement
Maximal
(toutes couleurs)
Temps de
Fonctionnement
Maximal (une couleur) Durée de Chargement
Jusqu'à 8 heures Jusqu'à 20 heures 6 heures
IRC-6
(
Télécommande
à Infrarouge
)
Le Freedom™ Par Tri-6 est compatible avec la télécommande à infrarouge
IRC-6 de CHAUVET®.
Pour de plus amples informations concernant
l'IRC-6 ou pour télécharger les instructions, rendez-
vous sur
www.chauvetlighting.com.

FR Freedom™ Par Tri-6 MR
19
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
Montage
Raccordement
DMX
Le Freedom™ Par Tri-6
peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série ou sans fil via D-Fi™
. Vous
trouverez les instructions de connexion et configuration de cet appareil pour
un bon fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes
pas familier avec le DMX, vous pouvez télécharger l'introduction au DMX
sur www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 504.
Connexion
Maître/Esclave
Le Freedom™ Par Tri-6
utilise une connexion de données DMX pour son
mode maître/esclave. Vous trouverez les instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave
dans le Manuel d'Utilisation.
Description du
Tableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer la
valeur en cours dans la fonction sélectionnée
Élingue de Sécurité
(fonctionne avec le CH-05
de CHAUVET®)
Clip de Fixation
(comme le CLP-15 ou
CLP-15N de
CHAUVET®)
Orifice Fileté de M
ontage
Taille M12

Freedom™ Par Tri-6 MR FR
20
Options du Menu
Fonctions Principales Niveaux de Programmation Description
Adresse de départ et
personnalités DMX
3-CH
d 1–d512 Sélection de la personnalité DMX et
l'adresse de départ
4-CH
5-CH
9-CH
Couleurs statiques
C--
C 1–C 7
Sélection des couleurs statiques
Programmes
automatiques
P-- P 1–P 4 Sélection du programme automatique
Vitesse du programme S-- S 1–S100
Sélection de la vitesse du programme
automatique (lent à rapide)
Mode musical
Snd
Sélection du mode musical
Sensibilité au son
SenS
u 0–u100
Configuration de la sensibilité au son
Mélange personnalisé
des couleurs U--
r 0–r255
Rouge (0 à 100%)
g 0–g255
Vert (0 à 100%)
b 0–b255
Bleu (0 à 100%)
Gradateur dIM
OFF
Sélection de la courbe de gradation dIM1
(rapide) à dIM3 (lente) ou OFF - la
désactive
dIM1
dIM2
dIM3
Infrarouge SET
ON
Active ou désactive l'infrarouge
OFF
2,4 G WiFi S-tr
drAS drAU
Sélection automatique de la fréquence de
réception (pour utilisation DMX)
drCH dr 1–dr16
Sélection manuelle de la fréquence de
réception (pour utilisation DMX)
dtAS dtAU
Sélection automatique de la fréquence
d'émission (pour utilisation DMX)
dtCH dt 1–dt16
Sélection manuelle de la fréquence
d'émission (pour utilisation DMX)
Valeurs DMX
5 Canaux
Canal Fonction Valeur Pourcentage/Configuration
1
Gradateur
000 ó255
0 à 100%
2
Rouge
000 ó255
0 à 100%
3
Vert
000 ó255
0 à 100%
4
Bleu
000 ó255
0 à 100%
5 Stroboscope
000 ó010
Pas de fonction
011 ó255
Lent à rapide
