Chauvet SlimBANK User manual

Quick Reference Guide

SlimBANK™ UV-18 QRG EN
2
About This
Guide
The SlimBANK™ UV-18
Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•
DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with one of the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.

EN SlimBANK™ UV-18 QRG
3
What Is
Included
•SlimBANK™ UV-18
•Power Cord
•Barn Doors
•Warranty Card
•Hanging Bracket with Mounting
Hardware
•Quick Reference Guide
To Begin
Unpack your SlimBANK™ UV-18 and make sure you have received all
parts in good condition. If the box or contents appear damaged, notify the
carrier immediately, not CHAUVET®.
Description
The SlimBANK™ UV-18 is a high-
output ultraviolet LED fixture.
Removable barn doors direct light
where needed. Two personality choices
are available through 2- and 5-channel DMX modes. Built-
in dimming
curves allow smooth LED fading.
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 22 SlimBANK™ UV-18 products at 120 VAC and 39 units
at 230 VAC.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Back Panel View
Power In
Fuse Holder
Menu Display
DMX In
DMX Out
Power Out
Microphone Menu Buttons

SlimBANK™ UV-18 QRG EN
4

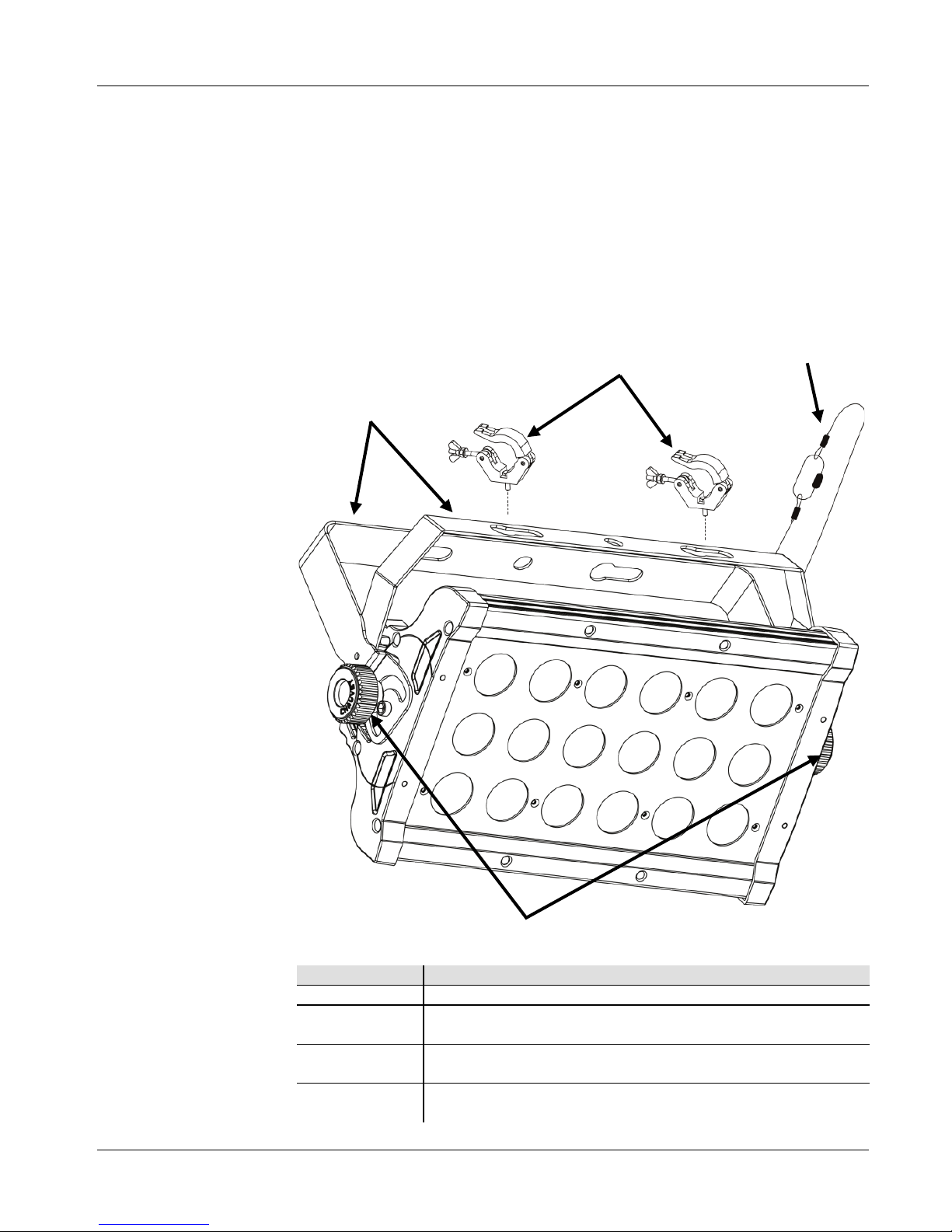

Mounting
Before mounting this product, read the Safety Notes.
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list and
decreases the numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Double-Bracketed
Yoke
Mounting Clamps
Bracket Adjustment
Knobs
Safety Cable

EN SlimBANK™ UV-18 QRG
5
Menu Options
Main Level Programming Levels Description
DMX Personalities
and Starting Address
2-CH
d 1–d512
Selects DMX personality and
starting address
5-CH
Auto Program
P--
P 1–P 3
Auto programs
Program Speed
S--
S 0–S100
Selects auto program speed (slow to fast)
Dimmer dIMd
oFF
Dimmer speed off
dIM1
Dimmer, fast speed
dIM2
Dimmer, middle speed
dIM3
Dimmer, slow speed
Sound-Active Mode
Snd
Sound-Active mode
Sound Sensitivity
SEnS
V 0–V100
Sound sensitivity control
Custom Settings u--
d0–d100
Dimmer (0–100%)
S 0–S100
Strobe speed (slow to fast)
Information InFo
FhrS
Fixture running time in hours
vEr
Shows currently installed software version
tEMP
Displays temperature of LEDs
DMX Linking
The SlimBANK™ UV-18 can work with a DMX controller when linked by
DMX serial connections. Instructions for connecting and configuring this
product for DMX operation are in the User Manual. If you are not familiar
with DMX, download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 508.
Master/Slave
Connection
The SlimBANK™ UV-18 uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this product
for Master/Slave operation are in the User Manual.

SlimBANK™ UV-18 QRG EN
6
DMX Values
5-CH
Channel Function Value
Percent/Setting
1
Ultraviolet
000 255
0–100%
2 Shutter
000 010
No function
011 255
Strobe, slow to fast
3 Auto Programs
000 010
No function
011 090
Chase 1
091 170
Chase 2
171 250
Chase 3
251 255
Sound-Active mode
4
Auto Speed
000 255
Auto programs speed (slow to fast)
5 Dimmer Mode
000 051
Dimmer mode manually set in Menu Options
052 101
Dimmer mode off
102 152
Dimmer mode 1 (fast speed)
153 203
Dimmer mode 2 (middle speed)
204 255
Dimmer mode 3 (slow speed)
2-CH
Channel Function Value
Percent/Setting
1
Ultraviolet
000 255
0–100%
2 Shutter
000 010
No function
011

255
Strobe, slow to fast

ES SlimBANK™ UV-18 GRR
7
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del SlimBANK™ UV-18 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com
para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•
NO abra este producto. No contiene piezas reparables por el usuario.
Contacto
Fuera de EE.UU, Reino Unido o
Irlanda, póngase en contacto con su
distribuidor para solicitar
asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.

SlimBANK™ UV-18 GRR ES
8
Qué va
Incluido
•SlimBANK™ UV-18
•Cable de alimentación
•Viseras
•Tarjeta de garantía
•Soporte para colgar con material
de montaje
•Guía de Referencia Rápida
Para Empezar
Desembale su SlimBANK™ UV-18 y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
El SlimBANK™ UV-18 es un dispositivo LED de luz ultravioleta de alta
potencia. Las viseras desmontables dirigen la luz donde se necesite. Hay dos
opciones de personalidad disponibles a través de los modos DMX de 2 y 5
canales. Las curvas de atenuación integradas consiguen una transición LED
suave.
Vista General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 22 productos SlimBANK™ UV-18 a 120 VCA, y 39
unidades a 230 VCA.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4.
Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Vista Panel Posterior
Entrada alimentación
Portafusibles
Pantalla de menú
Entrada DMX
Salida DMX
Salida alimentación
Micrófono
Botones de menú

ES SlimBANK™ UV-18 GRR
9
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
Descripción del
Panel de Control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
Yugo de doble
soporte
Abrazaderas de
montaje
Mandos de ajuste
del soporte
Cable de
seguridad

SlimBANK™ UV-18 GRR ES
10
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
Personalidades DMX
y Dirección de Inicio
2-CH d 1–d512 Selecciona la personalidad DMX
y la dirección de inicio
5-CH
Programas
Automáticos
P-- P 1–P 3 Programas Automáticos
Velocidad del
Programa
Automático
S-- S 0–S100 Selecciona la velocidad del programa
automático (lento a rápido)
Atenuador dIMd
oFF
Velocidad de atenuador desactivada
dIM1
Atenuador, velocidad rápida
dIM2
Atenuador, velocidad media
dIM3
Atenuador, velocidad lenta
Modo Activo por
Sonido
Snd Modo activo por sonido
Sensibilidad al
Sonido
SEnS V 0–V100 Control de sensibilidad al sonido
Ajustes
Personalizados
u--
d0–d100
Atenuador (0–100%)
S 0–S100
Velocidad de estroboscopio (lenta a rápida)
Información InFo
FhrS
Tiempo de funcionamiento del dispositivo
en horas
vEr
Muestra la versión de software instalada
actualmente
tEMP
Muestra la temperatura de los LEDs
Enlace DMX
El SlimBANK™ UV-18 puede funcionar con un controlador DMX cuando
se enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DMX, descargue el Manual DMX d
e
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 508.
Conexión
Maestro/Esclavo
El SlimBANK™ UV-18 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de usuario.

ES SlimBANK™ UV-18 GRR
11
Valores DMX
5-CH
Canal Función Valor Porcentaje/Configuración
1
Ultravioleta
000 255
0–100%
2 Obturador (Shutter)
000 010
Sin función
011 255
Estroboscopio, lento a rápido
3 Programas
Automáticos
000 010
Sin función
011 090
Secuencia 1
091 170
Secuencia 2
171 250
Secuencia 3
251 255
Modo activo por sonido
4
Velocidad
Automática
000 255
Velocidad de los programas automáticos
(lento a rápido)
5 Modo Atenuador
000 051
Modo Atenuador configurado manualmente
en las Opciones de Menú
052 101
Modo atenuador desactivado
102 152
Modo atenuador 1 (velocidad rápida)
153 203
Modo atenuador 2 (velocidad media)
204 255
Modo atenuador 3 (velocidad lenta)
2-CH
Canal Función Valor Porcentaje/Configuración
1
Ultravioleta
000 255
0–100%
2 Obturador (Shutter)
000 010
Sin función
011 255
Estroboscopio, lento a rápido

SlimBANK™ UV-18 MdR FR
12
À Propos de ce
M
anuel
Le Manuel de Référence du SlimBANK™ UV-18
(MdR) reprend des
informations de base sur cet appareil notamment en matière de montage,
d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation
sur www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou
au remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•
Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou
à l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin
d'éviter tout risque d'incendie ou décharge électrique, veillez à
n'exposer cet appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du
support dont il est doté.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.

FR SlimBANK™ UV-18 MdR
13
Contact
En dehors des États-Unis, du Royaume-
Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un SlimBANK™ UV-18
•Un cordon d'alimentation
•Portes de la grange amovibles
•Une fiche de garantie
•Une lyre de suspension avec
matériel de montage
•Un Manuel de Référence
Débuter
Déballez votre SlimBANK™ UV-18 et assurez-vous d'avoir tout reçu et en
bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à CHAUVET®.
Description
Le SlimBANK™ UV-18 est une unité à puissante LED ultraviolette. Les portes
de
grange amovibles dirigent la lumière là où vous en avez besoin. Vous pouvez
choisir parmi deux personnalités dans les modes 2 et 5 canaux DMX. Les
courbes de gradation intégrées permettent un fondu LED fluide.
Aperçu
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Vous pouvez raccorder ensemble jusqu'à 22 SlimBANK™ UV-18 à
120 VCA et 39 à 230 VCA.
Vue du Panneau Arrière
Entrée
d'alimentation
Porte-fusible
Affichage du
menu
Entrée
DMX
Sortie
DMX
Sortie
d'alimentation
Microphone
Boutons du menu

SlimBANK™ UV-18 MdR FR
14
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du
porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du
porte-fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
Montage
Description du
T
ableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans
une fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans
une fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
Double lyre
suspension
Clips de fixation
Molettes de réglage de la lyre
Élingue de sécurité

FR SlimBANK™ UV-18 MdR
15
Options du Menu
Niveau Principal Niveaux de Programmation Description
Personnalités DMX et
Configurations des
Adresses
2-CH
d 1–d512 Sélectionne la personnalité DMX et
l'adresse de départ
5-CH
Programmes
Automatiques
P-- P 1–P 3 Programmes automatiques
Vitesse du
Programme
Automatique
S-- S 0–S100 Sélectionne la vitesse du programme
automatique (lent à rapide)
Gradation dIMd
oFF
Gradation, statique
dIM1
Gradation, rapide
dIM2
Gradation, vitesse moyenne
dIM3
Gradation, lente
Mode Musical
Snd
Mode musical
Sensibilité au Son
SEnS
V 0–V100
Commande de la sensibilité au son
Réglages
Personnalisés
u--
d0–d100
Gradateur (0 à 100 %)
S 0–S100
Vitesse du stroboscope (lent à rapide)
Informations InFo
FhrS
Temps de fonctionnement de l'unité en
heures
vEr
Affiche la version actuelle du logiciel installé
tEMP
Affiche la température des LED
Raccordement
DMX
Le SlimBANK™ UV-18 peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série. Vous trouverez les instructions
de connexion et configuration de cet appareil pour un bon fonctionnement en
DMX dans le manuel d'utilisation. Si vous n'êtes pas fami
lier avec le DMX,
vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 508.
Connexion
Maître/E
sclave
Le SlimBANK™ UV-18 utilise une connexion de données DMX pour son
mode maître/esclave. Vous trouverez les instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave
dans le manuel d'utilisation.

SlimBANK™ UV-18 MdR FR
16
Valeurs DMX
5 Canaux
Canal Fonction Valeur
Pourcentage/Configuration
1
Ultraviolet
000 255
0 à 100%
2 Obturateur
000 010
Pas de fonction
011 255
Stroboscope de lent à rapide
3 Programmes
Automatiques
000 010
Pas de fonction
011 090
Chenillard 1
091 170
Chenillard 2
171 250
Chenillard 3
251 255
Mode musical
4 Vitesse Auto 000 255
Vitesse du programme automatique
(lent à rapide)
5 Mode de Gradation
000 051
Mode de gradation manuel à définir dans les
options de menu
052 101
Mode de gradation désactivé
102 152
Mode de gradation 1 (vitesse rapide)
153 203
Mode de gradation 2 (vitesse moyenne)
204 255
Mode de gradation 3 (vitesse lente)
2 Canaux
Canal Fonction Valeur
Pourcentage/Configuration
1
Ultraviolet
000 255
0 à 100%
2 Obturateur
000 010
Pas de fonction
011 255
Stroboscope de lent à rapide

DE SlimBANK™ UV-18 SAL
17
Über diese
Schnellan-
leitung
In der Schnellanleitung des SlimBANK™ UV-18
finden Sie die
wesentlichen Produktinformationen, wie etwa über die Montage,
Menüoptionen und DMX-
Werte des Geräts. Laden Sie für weiterführende
Informationen unter www.chauvetlighting.com
das Benutzerhandbuch
herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise
enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse
verbundenen und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder
die Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am
Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe
des Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr
heiß wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem
Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um
das Risiko von Bränden oder elektrischen Schlägen zu vermeiden,
dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung
und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts
nicht verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder
Regelwiderstand an.
•
Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ
mit den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40°C. Nehmen
Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die
Verwendung des Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für
den Kunden wartungsfrei.

SlimBANK™ UV-18 SAL DE
18
Kontakt
Kunden außerhalb der USA, GB oder Irland wenden sich an ihren Lieferanten,
um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken.
Kontaktinformationen finden Sie unter www.chauvetlighting.com.
Packungsinhalt
•SlimBANK™ UV-18
•Netzkabel
•Scheunentore
•Garantiekarte
•Hängebügel mit
Befestigungsmaterial
•Schnellanleitung
Start
Packen Sie Ihr SlimBANK™ UV-18 aus und überprüfen Sie, ob Sie alle
Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch
CHAUVET®.
Beschreibung
Der SlimBANK™ UV-18 ist eine leistungsstarke UV-LED-Leuchte. Direkte
Beleuchtung eines festgelegten Bereichs mit abnehmbaren Torklappen. Im 2-
und 5-Kanal DMX-
Modus sind zwei Einstellmöglichkeiten erhältlich.
Eingebaute Dimmungskurven sorgen für ein sanftes Ausblenden der LEDs.
Überblick
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die
Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von
100~240 V AC, 50/60 Hz arbeiten.
Reihenschaltung
der Geräte
Sie können bis zu 22 SlimBANK™ UV-18-Geräte bei 120 V AC und 39
Geräte bei 230 V AC in Reihe schalten.
Ansicht des Rückwärtigen Bedienfelds
Stromzufuhr
Menü-Anzeige
DMX-
Eingang
DMX-
Ausgang
Stromausgang
Mikrofon Menütaster
Sicherungshalter

DE SlimBANK™ UV-18 SAL
19
Auswechseln der
Sicherung
1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den
Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie d
as
Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.
Montageansicht
Beschreibung
des Bedienfeldes
Lesen
Taste
Funktion
<MENU>
Damit verlassen Sie das aktuelle Menü oder die Funktion
<UP>
Damit navigieren Sie sich durch die Menüpunkte nach
oben und erhöhen den numerischen Wert der
entsprechenden Funktionen
<DOWN>
Damit navigieren Sie sich durch die Menüpunkte nach
unten und verringern den numerischen Wert der
entsprechenden Funktionen
<ENTER>
Damit wird das aktuell angezeigte Menü aktiviert oder der
aktuell ausgewählte Wert einer Funktion eingestellt
Doppelhängebügel
für Montage
Befestigungsklemmen
Bügeleinstellknöpfe
Sicherheitskabel

SlimBANK™ UV-18 SAL DE
20
Menüoptionen
Hauptebene Programmierebenen Beschreibung
DMX-Modus und
Startaddresse
2-CH
d 1–d512 W ählt DMX-Modi und Startadresse aus
5-CH
Auto-Programme
P--
P 1–P 3
Auto-Programme
Programmgeschwind
igkeit
S-- S 0–S100
Wählt Geschwindigkeit des Auto-
Programms aus (langsam bis schnell)
Dimmer dIMd
oFF
Dimmer, Geschwindigkeit aus
dIM1
Dimmer, hohe Geschwindigkeit
dIM2
Dimmer, mittlere Geschwindigkeit
dIM3
Dimmer, niedrige Geschwindigkeit
Musiksteuerungs-
Modus
Snd Musiksteuerungs-Modus
Musikempfindlichkeit
SEnS
V 0–V100
Einstellknopf für Musikempfindlichkeit
Benutzerdefinierte
Einstellungen u--
d0–d100
Dimmer (0-100 %)
S 0–S100
Blitzgeschwindigkeit (von langsam nach
schnell)
Information InFo
FhrS
Laufzeit des Geräts in Stunden
vEr
Zeigt die aktuell installierte Software-
Version an
tEMP
Zeigt Temperatur der LEDs an
DMX-
Verbindung
Der SlimBANK™ UV-18 kann mit einem DMX-
Controller betrieben
werden, wenn eine DMX-
Reihenschaltung zum Einsatz kommt.
Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts
für den Betrieb im DMX-
Modus finden Sie im Benutzerhandbuch. Wenn
Sie mit DMX nicht vertraut sind, laden Sie "DMX -
Eine Einführung" unter
www.chauvetlighting.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu
gewährleisten, beträgt die höchste empfohlene DMX-Adresse 508.
Master/Slave-
Schaltung
Der SlimBANK™ UV-18 verwendet für seinen Master/Slave-Modus eine
DMX-
Datenverbindung. Anweisungen zum Zusammenschluss und der
Konfiguration dieses Geräts für den Betrieb im Master/Slave-
Modus finden
Sie im Benutzerhandbuch.
