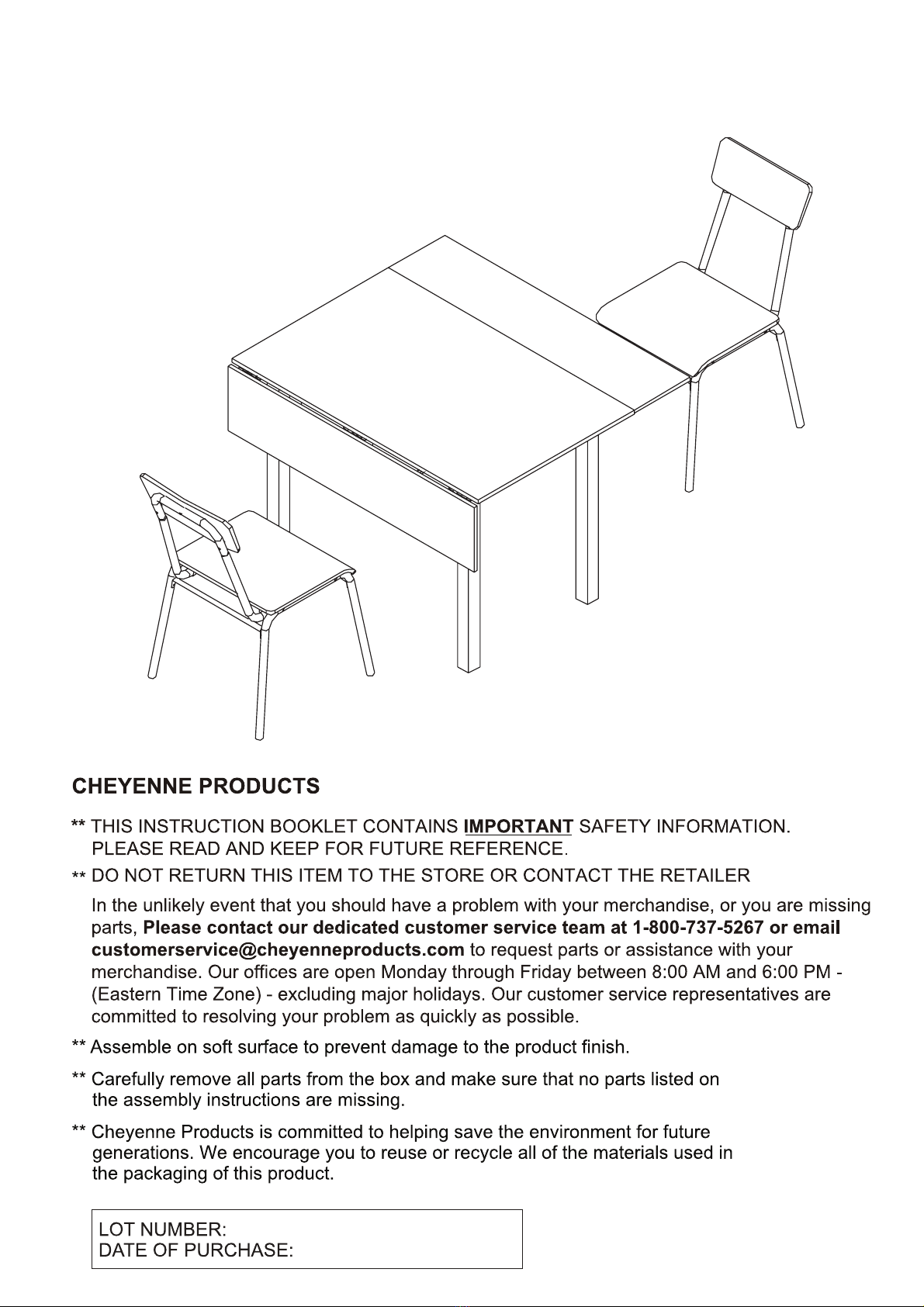

Cheyenne BH37-084-499-01 User manual

ASSEMBLY INSTRUCTIONS
FD1031-C_AI_V2
BH37-084-499-01
050276998235UPC #

1
Please contact our dedicated customer service team at 1-800-737-5267 or email [email protected] to
request parts or assistance with your merchandise.

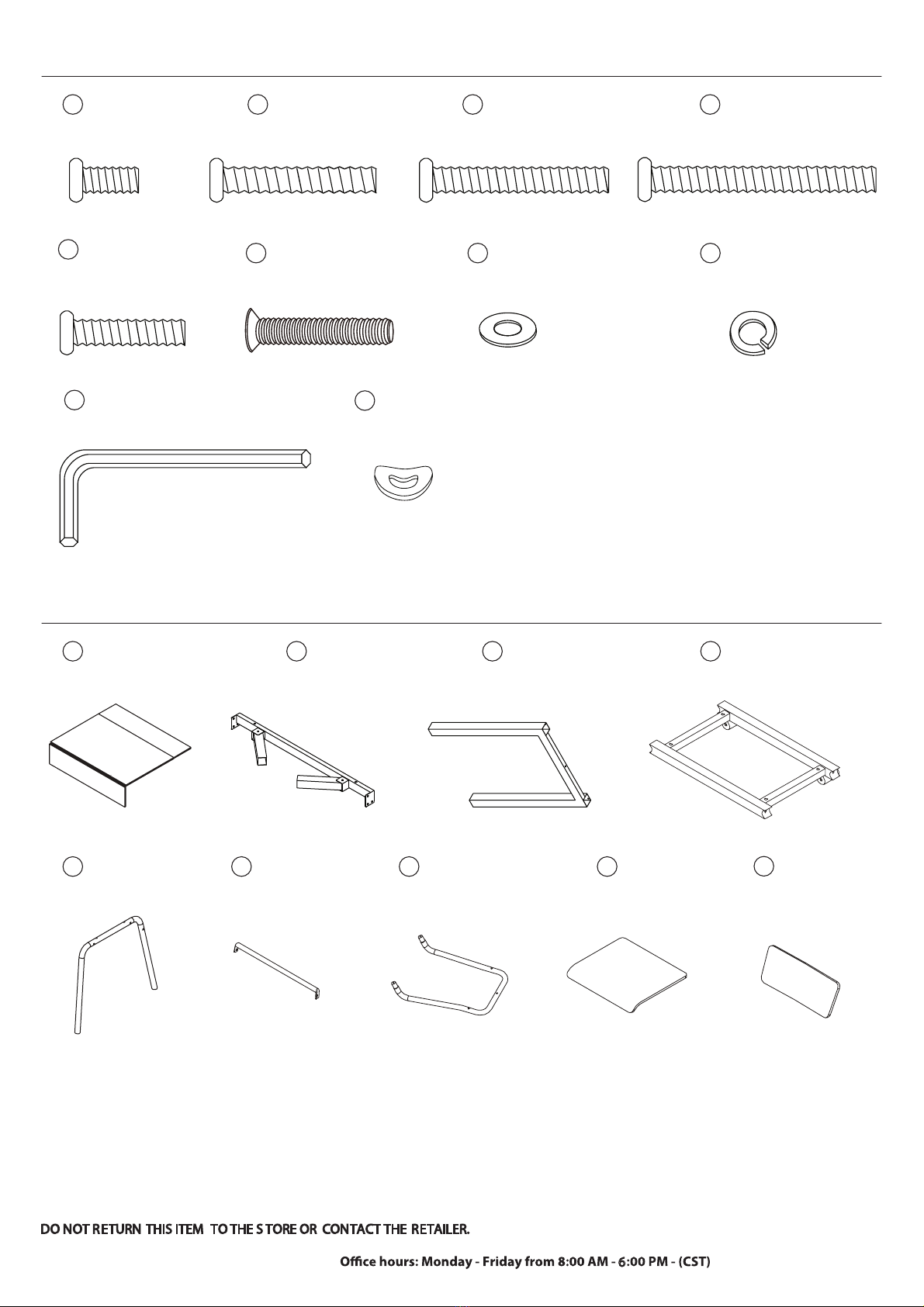

HARDWARE
×6pcs4
1/4” X 2” bolt
×4pcs5
1/4” X 1” bolt
×8pcs3
1/4” X 1-9/16” bolt
×8pcs2
1/4” X 1-3/8” bolt
×20pcs1
1/4” X 1/2” bolt
×1pc9
allen wrench
×8pcs
10
curved washer
×12pcs8
13/32” lock washer
×4pcs7
1/2” flat washer
×6pcs6
1/4” X 1-3/16” bolt
PARTS LIST:
×1pc
table top side frame leg frame seat frame
A×2pcsB ×2pcsC ×2pcsD
×4pcs
seat leg
E
side tube
×4pcsF
backrest frame
×2pcsG
seat top
×2pcsH ×2pcs
wood backrest
I
6

2
Step 1.
Assemble side frame (B) to leg frame (C)
using 1/2” bolts (1)x12.
A.
Fasten bolts securely using allen wrench (9).B.
Step 2.
Place table top (A) upside down on soft
surface. Attach the assembled leg frame
(C,B) to table top (A) using 2” bolts (4)x6.
A.
Step 3.
The table is now completely assembled as
shown in step 3.
Step 4.
You can use the table as shown in step
4 by adjusting the table wing supports
as shown.
Fasten bolts securelyB.
While assembling the table top (A), open all
four table wing supports completely.
C.
×12pcs1
1/4” X 1/2” bolt
×1pc9
allen wrench
table wing supports
×6pcs4
1/4” X 2” bolt
×1pc9
allen wrench
WARNING:
The maximum weight load capacity is
50 lbs (22 kgs). Exceeding capacity may
result in collapse and possible injury.
Please contact our dedicated customer service team at 1-800-737-5267 or email [email protected] to
request parts or assistance with your merchandise. 6

3
Step 5.
Attach seat frame (D) to seat legs (E) using
1-9/16” bolts (3)x4 as shown in step 5.
Take care to position the backrest mounts
to face the bottom of the seat. Only tighten
bolts halfway.
A.
Step 6.
Attach side tubes (F) to assembled seat legs
(E) using 1/2” bolts (1)x4, as shown in step 6.
Only tighten bolts halfway.
×1pc9
allen wrench
×1pc9
allen wrench
×1pc9
allen wrench
×4pcs3
1/4” X 1-9/16” bolt
×4pcs1
1/4” X 1/2” bolt
Step 7.
Insert backrest frame (G) to assembled seat
frame (D) using 1” bolts (5)x2, lock washers
(8)x2, and flat washers (7)x2 as shown in step 7.
×2pcs5
1/4” X 1” bolt
×2pcs7
1/2” flat washer
×2pcs8
13/32” lock washer
Backrest mount
Please contact our dedicated customer service team at 1-800-737-5267 or email [email protected] to
request parts or assistance with your merchandise. 6

4

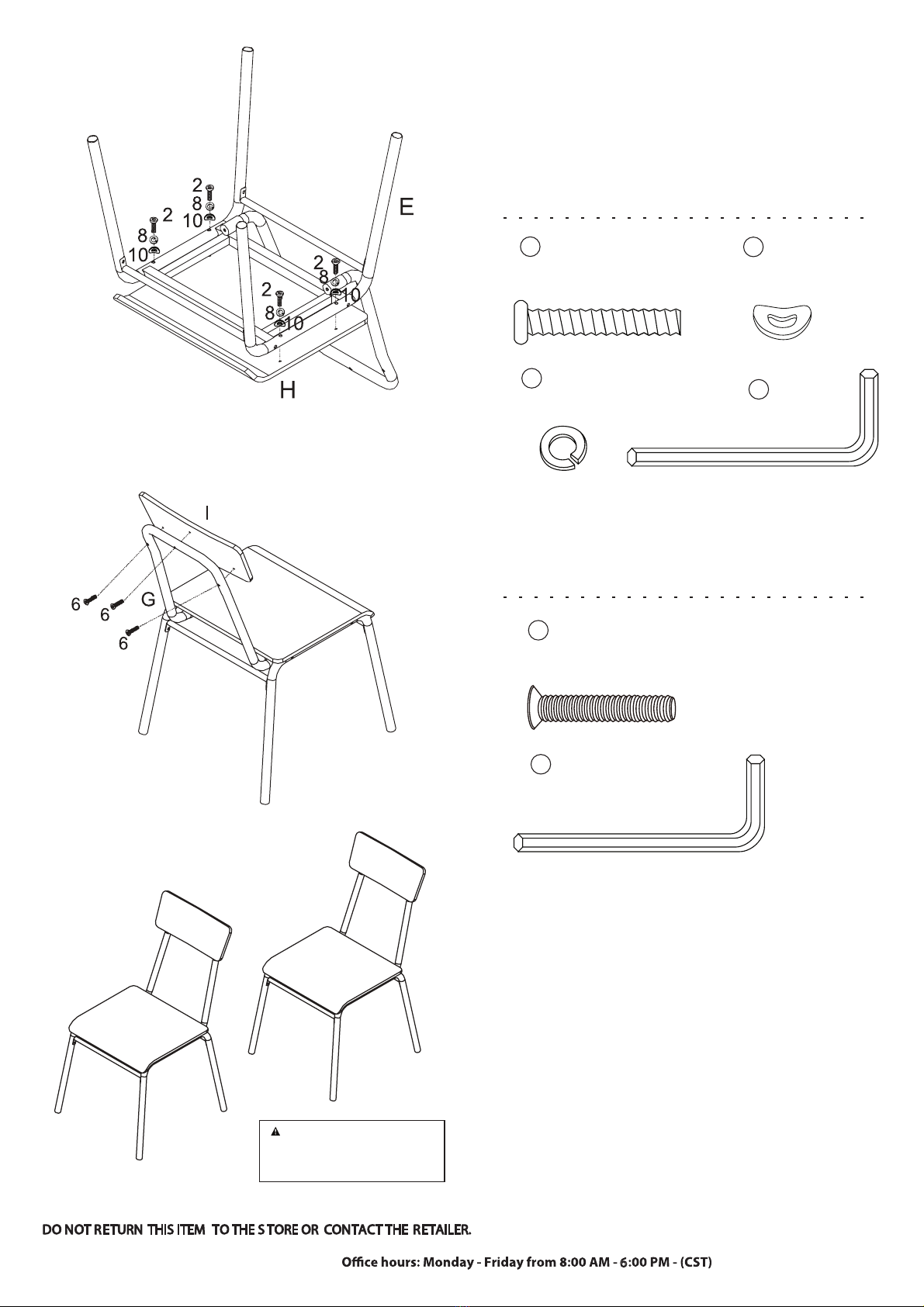

Place seat top (H) upside down on a cloth
covered work surface. Attach assembled seat
frame (E,D,G) to seat top (H) using bolts (2)x4,
lock washers (8)x4, and curved washers
(10)x4 as shown in step 8. Tighten all bolts
securely using allen wrench (9).
Repeat steps 5,6,7,8,9 to assemble the
second chair.
Tighten all bolts securely. The chairs are
now completely assembled.
WARNING:
The maximum weight load capacity is
300lbs (136 kgs). Exceeding capacity
may result in collapse and possible injury.
Step 8.
Fasten the wood backrest (I) to backrest frame
(G) using 1-3/16” bolts (6)x3. Tighten all bolts
securely.
Step 9.
×4pcs2
1/4” X 1-3/8” bolt
×4pcs
10
curved washer
×4pcs8
13/32” lock washer ×1pc9
allen wrench
×1pc9
allen wrench
×3pcs6
1/4” X 1-3/16” bolt
** WE RECOMMEND THAT YOU SAVE THE
ALLEN WRENCH AND PERIODICALLY TIGHTEN
ALL BOLTS.
** PLEASE MAKE SURE ALL BOLTS AND SCREWS
ARE PLACED IN THEIR PROPER POSITIONS
AND ARE TIGHTENED SECURELY TO ENSURE
YOUR SAFETY.
** CLEANING: WIPE WITH A SOFT CLOTH. NEVER
USE HARSH CHEMICALS OR ABRASIVE
CLEANERS FOR POLISHING
Please contact our dedicated customer service team at 1-800-737-5267 or email [email protected] to
request parts or assistance with your merchandise. 6

Printed in China
Our products are produced under the strict quality control standards and
meet or exceed all applicable industry standards and consumer regulations.
Your merchandise is warranted for ninety (90) days from the date of
purchase against manufacturing defects.
In the unlikely event you should have a problem with your merchandise,
or you are missing parts, it is not necessary to return the unit to the store
where it was purchased. Please contact customer service at 1-800-737-5267
or [email protected] to request parts or assistance
with assembling your merchandise. Our offices are open Monday thru Friday
between 8:00am and 6:00pm (CST) - excluding major holidays. Our customer
service reps are committed to resolving your problems as quickly as possible.
This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.
For future reference, please record the model number and UPC barcode
number from the box onto this form in the space below:
MODEL # _________________________________________________________________
UPC BARCODE# __________________________________________________________
IMPORTANT WARRANTY INFORMATION
* SAVE THIS INFORMATION FOR FUTURE REFERENCE *

INSTRUCCIONES PARA ARMAR
FD1031-C_AI_V2
BH37-084-499-01
UPC CODIGO DE BARRAS#
050276998235
NUMERO DE TERRENO:
FECHE DE COMPRA:
CHEYENNE PRODUCTS
** NO REGRESE EL ARTICULO A LA TIENDA O CONTACTE AL VENDEDOR.
En caso improbable de que usted tuviera algún problema con su producto, o le faltara alguna pieza,
Póngase en contacto con nuestro dedicado servicio al cliente al 1-800-737-5267 o envíenos un correo
electrónico a [email protected] requiriendo piezas de reemplazo o ayuda al
armar su producto. Nuestras oficinas están abiertas de Lunes a Viernes de las 8:00am a 6:00pm
(Tiempo del Este) – excluyendo días feriados. Nuestros representantes están comprometidos a resolver
su problema tan pronto come sea posible.
** Armar sobre una superficie plana y suave para prevenir daño al acabado.
** Cuidadosamente saque todas las piezas de sus cajas y asegúrese que no
le falten piezas de la lista en las instrucciones para armar.
** Cheyenne está comprometido a ayudara salvaguardar el medio ambiente
para las generaciones futuras. Pedimos que use de nuevo o recicle todos los
materiales de empaque de este producto.
** EL FOLLETO DE INSTRUCCIONES CONTIENE IMPORTANTE INFORMACION DE
SEGURIDAD. POR FAVOR GUARDELO PARA UNA FUTURA REFERENCIA.

1
NO REGRESE EL ARTICULO A LA TIENDA O CONTACTE AL VENDEDOR. Póngase en contacto con nuestro dedicado servicio al cliente
al 1-800-737-5267 o envíenos un correo electrónico a [email protected] requiriendo piezas de reemplazo o
ayuda al armar su producto.
FERRETERÍA:
×6pcs4
perno de 1/4” X 2”
×4pcs5
perno de 1/4” X 1”
×8pcs3
perno de 1/4” X 1-9/16”
×8pcs2
perno de 1/4” X 1-3/8”
×20pcs1
perno de 1/4” X 1/2”
×1pc9
llave allen
×8pcs
10
arandela curva
×12pcs8
arandela de seguridad
de 13/32”
×4pcs7
arandela plana de1/2”
×6pcs6
perno de 1/4” X 1-3/16”
LISTA DE PARTES:
×1pc
tabla superior marco lateral marco para patas marco del asiento
A×2pcsB ×2pcsC ×2pcsD
×4pcs
patas del asiento
E
tubo lateral
×4pcsF
marco del respaldo
×2pcsG
parte superior
del asiento
×2pcsH ×2pcs
respaldo de
madera
I
6

2
Paso 1.
Ensamble el marco lateral (B) al marco para
patas (C) usando pernos de 1/2” (1)x12.
A.
Ajuste los pernos firmemente usando la
llave allen (9).
B.
Paso 2.
Paso 3.
La mesa ya está completamente ensamblada
tal como se indica en el paso 3.
Paso 4.
Ahora puede usar la mesa tal como se indica
en el paso 4 ajustando los apoyos en ala de
la mesa tal como se indica.
×12pcs1
perno de 1/4” X 1/2”
×1pc9
llave allen
apoyos en ala de la mesa
×6pcs4
perno de 1/4” X 2”
×1pc9
llave allen
Coloque la tabla superior (A) boca abajo
sobre una superficie suave. Acople el marco
para patas ensamblado (C,B) y la tabla
superior (A) usando 2” (4)x6.
A.
Ajuste completamente los pernos.B.
Mientras esté ensamblando la tabla superior
(A), abra bien los cuatro apoyos en ala de
la mesa.
C.
ADVERTENCIA:
La capacidad máxima de carga es
de 50 libras (22 kgs). Si se excede
la capacidad, el producto se puede
derrumbar y causar posibles lesiones.
NO REGRESE EL ARTICULO A LA TIENDA O CONTACTE AL VENDEDOR. Póngase en contacto con nuestro dedicado servicio al cliente
al 1-800-737-5267 o envíenos un correo electrónico a [email protected] requiriendo piezas de reemplazo o
ayuda al armar su producto. 6

3

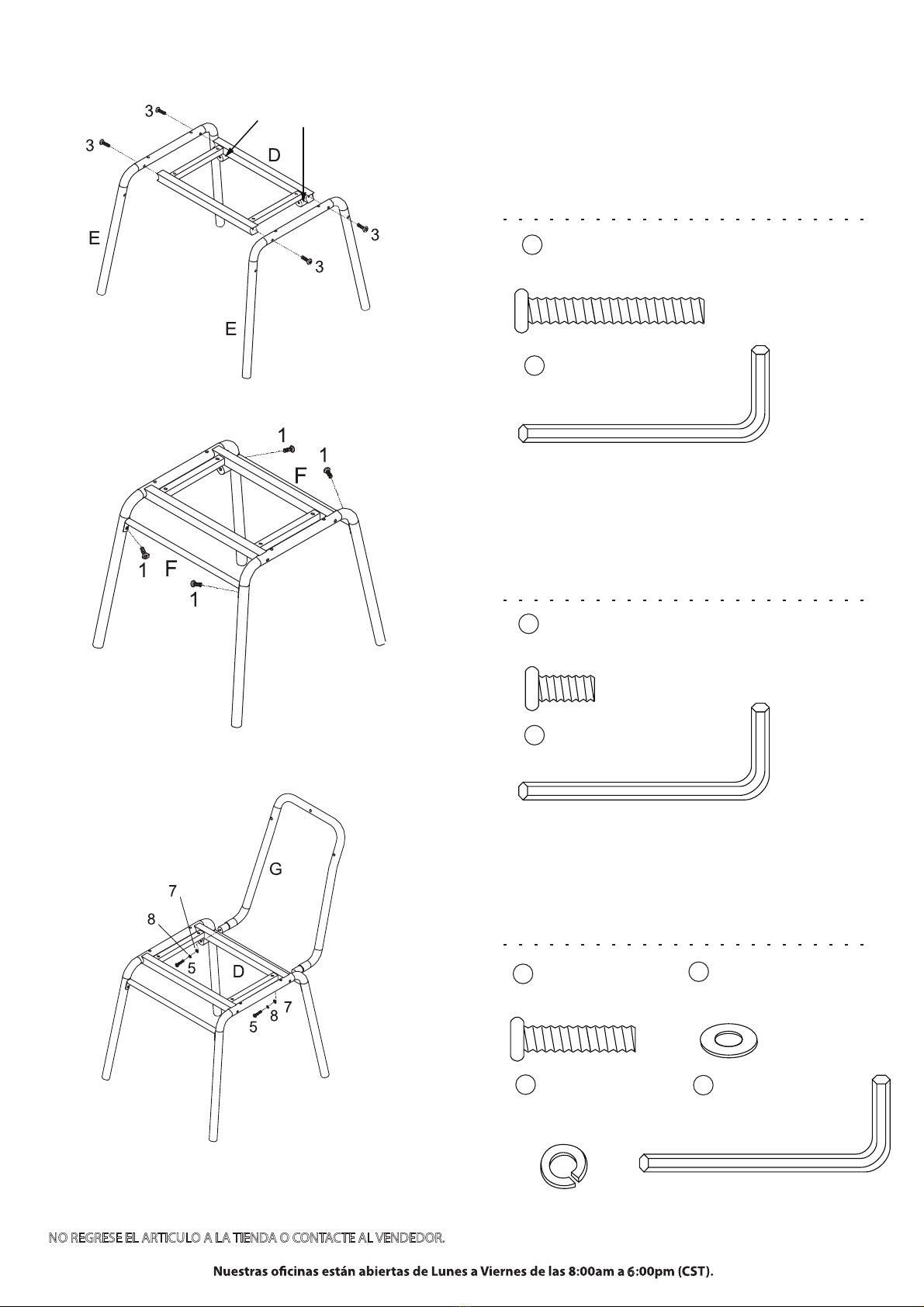

Paso 5.
Acople el marco del asiento (D) a las patas del
asiento (E) usando pernos (3)x4 tal como se
indica en el paso 5. Asegúrese de colocar los
montajes del respaldo en dirección a la parte
inferior del asiento. No ajuste completamente
los pernos.
A.
Paso 6.
Acople los tubos de apoyo (F) a las patas del
asiento ensamblado (E) usando pernos de
1/2” (1)x4, tal como se indica en el paso 6.
No ajuste completamente los pernos.
×1pc9
llave allen
×1pc9
llave allen
×1pc9
llave allen
×4pcs3
perno de 1/4” X 1-9/16”
×4pcs1
perno de 1/4” X 1/2”
Paso 7.
Inserte el marco del respaldo (G) en el marco del
asiento ensamblado (D) usando pernos de 1”
(5)x2, arandelas de seguridad (8)x2 y arandelas
planas (7)x2 tal como se indica en el paso 7.
×2pcs5
perno de1/4” X 1”
×2pcs7
arandela plana de1/2”
×2pcs8
arandela de
seguridad de 13/32”
Montaje del respaldo
NO REGRESE EL ARTICULO A LA TIENDA O CONTACTE AL VENDEDOR. Póngase en contacto con nuestro dedicado servicio al cliente
al 1-800-737-5267 o envíenos un correo electrónico a [email protected] requiriendo piezas de reemplazo o
ayuda al armar su producto. 6

4

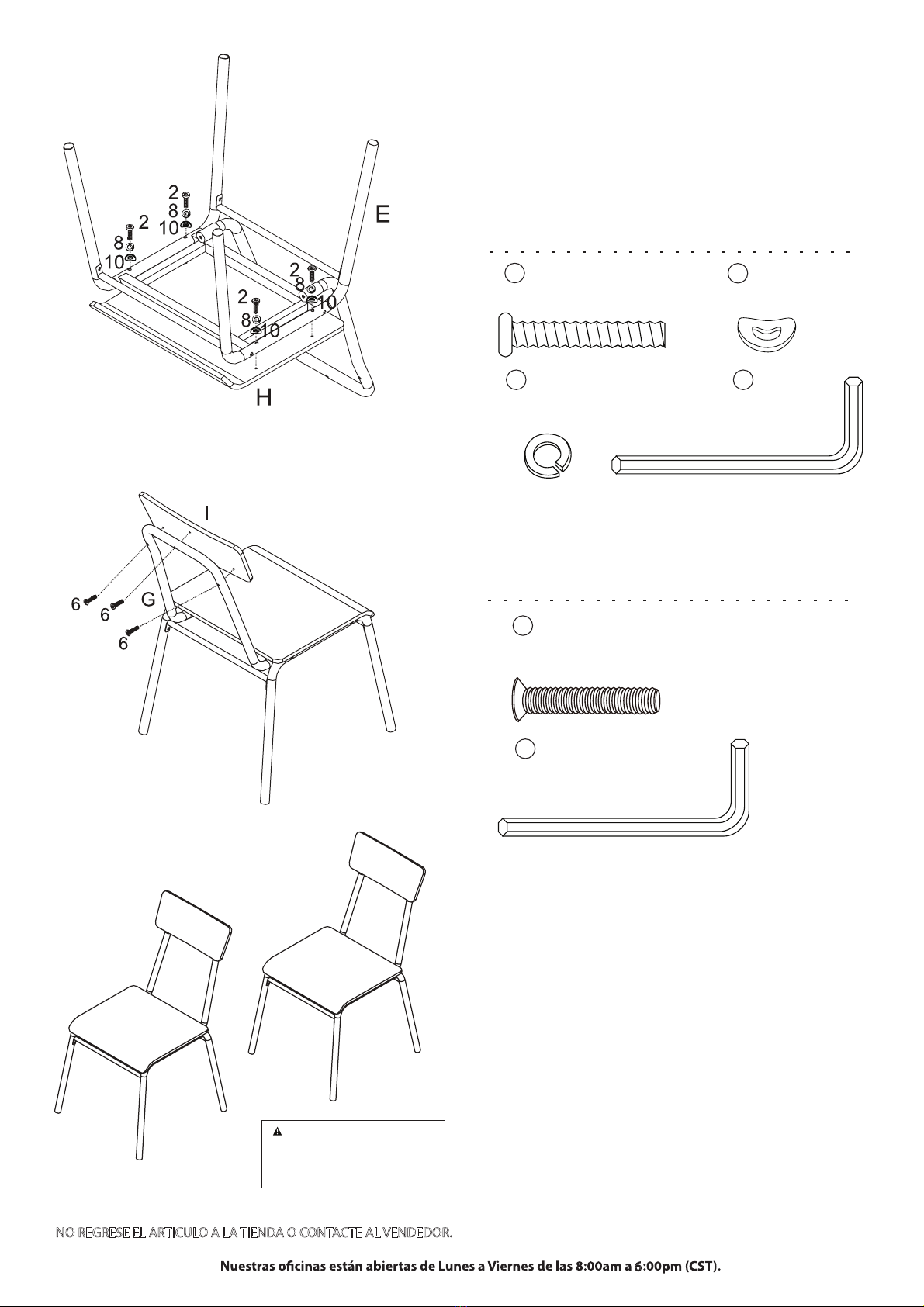

Coloque la parte superior del asiento (H) boca
abajo sobre una superficie de trabajo recubierta con
un paño. Acople el marco del asiento ensamblado
(E,D,G) a la parte superior del asiento (H) usando
pernos (2)x4, arandelas de seguridad (8)x4 y
arandelas planas (10)x4 tal como se indica en el
paso 8. Ajuste todos los pernos de manera segura
usando la llave allen (9).
Repita los pasos 5, 6, 7, 8 y 9 para ensamblar la
segunda silla.
Ajuste completamente todos los pernos. Ya ha
ensamblado completamente todas las sillas.
Paso 8.
Ajuste el respaldo de madera (I) al marco del
respaldo (G) usando pernos de 1-3/16” (6)x3.
Ajuste completamente todos los pernos.
Paso 9.
×4pcs2
perno de 1/4” X 1-3/8”
×4pcs
10
arandela curva
×4pcs8
arandela de
seguridad de 13/32”
×1pc9
llave allen
×1pc9
llave allen
×3pcs6
perno de 1/4” X 1-3/16”
ADVERTENCIA:
La capacidad máxima de carga es
de 300 libras (136 kgs). Si se excede
la capacidad, el producto se puede
derrumbar y causar posibles lesiones.
RECOMENDAMOS QUE GUARDE LA LLAVE ALLEN
PARA APRETAR PERIODICAMENTE TODOS LOS
TORNILLOS. ASEGURESE DE QUE LOS TORNILLOS
ESTEN EN SU LUGAR Y BIEN APRETADOS.
**
PARA LIMPIAR: USE UN PANO SUAVE, NO USE
QUIMICOS O SUBSTANCIAS ABRASIVAS
**
NOSOTROS EN CHEYENNE ESTAMOS
COMPROMETIDOS A AYUDAR A SALVAR EL MEDIO
AMBIENTE PARA LAS GENERACIONES FUTURAS.
**
NO REGRESE EL ARTICULO A LA TIENDA O CONTACTE AL VENDEDOR. Póngase en contacto con nuestro dedicado servicio al cliente
al 1-800-737-5267 o envíenos un correo electrónico a [email protected] requiriendo piezas de reemplazo o
ayuda al armar su producto. 6

Impreso en China
Nuestros productos son fabricados con los más estrictos controles y normas
de calidad y cumplen o exceden todos los requisitos de rigor de la industria,
además de cumplir con todas medidas de protección al consumidor.
Su mercancía está garantizada por 90 días desde la fecha de compra
contra defectos en su fabricación.
En caso improbable de que usted tuviera algún problema con su producto,
o le faltara alguna, no es pieza necesario el regresar la unidad a la tienda
donde la compro. Por favor llámenos al 1-800-737-5267 o envíenos un correo
electrónico a [email protected] requiriendo piezas de
reemplazo o ayuda al armar su producto. Nuestras oficinas están abiertas
de Lunes a Viernes de las 8:00am a 6:00pm (CST) - excluyendo días feriados.
Nuestros representantes están comprometidos a resolver su problema tan
pronto come sea posible.
Esta garantía le otorga derechos legales específicos y usted también puede
tener otros derechos que varían de un Estado a otro.
Para futura referencia por favor anote el número de modelo y el número de
la barra de códigos UPC encontrados sobre la caja de cartón, en los espacios
proporcionados esta forma:
MODELO # _________________________________________________________________
UPC CODIGO DE BARRAS# __________________________________________________
INFORMACIÓN IMPORTANTE DE GARANTÍA
* GUARDE ESTA INFORMACIÓN PARA FUTURA REFERENCIA *
