Chicago Pneumatic CP3239-GABSYGE User manual

Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - ȆȡȠıȠȤȒ
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions (Item number:
6159948760). The features and descriptions of our products are subject to change without
prior notice.
Page 3
Page 33
Avant toute utilisation ou intervention sur l’outil, veillez à ce que les informations suivantes
ainsi que les instructions fournies dans le guide de sécurité (Code article: 6159948760)
aient été lues, comprises et respectées. Les caractéristiques et descriptifs de nos produits
sont susceptibles d'évolution sans préavis de notre part.
Page 5
Page 33
Antes de utilizar la herramienta o intervenir sobre ella, asegúrese de que la información
que figura a continuación, así como las instrucciones que aparecen en la guía de
seguridad (Código artículo: 6159948760) han sido leídas, entendidas y respetadas. Las
carasterísticas y descripción de nuestros productos pueden evolucionar sin previo aviso
por parte nuestra.
Página 7
Página 33
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159948760) gelesen und verstanden wurden. Die
Eigenschaften und Beschreibungen unserer Produkte sind der Weiterentwicklung
unterworfen und bedürfen keiner vorherigen Benachrichtigung unsererseits.
Seite 9
Seite 33
Prima di qualsiasi utilizzazione o intervento sull’attrezzo, verificate che le informazioni che
seguono e le istruzioni contenute nella guida di sicurezza (Codice articolo: 6159948760)
siano state lette, comprese e rispettate. Le caratteristiche e le descrizioni dei nostri
prodotti sono soggette a cambiamenti senza preavviso da parte nostra.
Pagina 11
Pagina 34
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações
seguintes assim como as instruções fornecidas no manual de segurança (Código artigo:
6159948760). As características e descrições dos nossos produtos estão sujeitas a
evoluções sem aviso prévio.
Pág. 13
Pág. 34
Lue huolellisesti seuraavat ohjeet samoin kuin turvallisuusohjeet (Tuotekoodi :
6159948760) ennen työkalun käyttöönottoa. Tämän laitteen ominaisuudet ja selostus
voivat muuttua ilman erillistä huomautusta.
Sivu 15
Sivu 34
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i säkerhetsguiden
(Artikelkod: 6159948760) innan du börjar använda verktyget. Egenskaperna hos och
beskrivningen av våra produkter kan undergå förändringar utan föregående meddelande
från vår sida.
Sida 17
Sida 34
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene og
forskriftene i sikkerhetsheftet (artikkelnummer: 6159948760) leses nøye. Spesifikasjonene
og beskrivelsene av våre produkter kan endres uten at vi informerer spesielt om dette.
Side 19
Side 35
Part no 6159949760
Issue no 02
Series C
Date 03/2012
Page 1 / 36
CP3239-GABSYGE / CP3249-GABSYGE /
CP3249-GABSUDE / CP3239-GABSYLE
CP Chicago Pneumatic
1800, Overview Drive,
ROCKHILL SC 29730 USA
Visit our website: http://www.cp.com

Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - ȆȡȠıȠȤȒ
Læs omhyggeligt, forstå og overhold disse instruktioner samt sikkerhedsforskrifterne
(Varenummer: 6159948760), inden værktøjet tages i brug eller repareres. Vi forbeholder
os ret til uden varsel at ændre egenskaberne for og beskrivelserne af vore produkter.
Side 21
Side 35
Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de
navolgende informatie evenals de geleverde veiligheidsinstructies (Code artikel:
6159948760) gelezen, begrepen en in acht genomen zijn. De eigenschappen en
omschrijvingen van onze producten kunnen zonder voorafgaande kennisgeving
onzerzijds ontwikkelingen ondergaan.
Blz 23
Blz 35
ȆȡȚȞ Įʌȩ ȠʌȠȚĮįȒʌȠIJİ ȤȡȒıȘ ȒİʌȑȝȕĮıȘ ıIJȠ İȡȖĮȜİȓȠ, įȚĮȕȐıIJİ ʌȡȠıİțIJȚțȐ,
țĮIJĮȞȠȒıIJİ țĮȚ IJȘȡȒıIJİ IJȚȢ ʌĮȡĮțȐIJȦ ʌȜȘȡȠijȠȡȓİȢ, țĮșȫȢ țĮȚ IJȚȢ ȠįȘȖȓİȢ ʌȠȣ
ʌİȡȚȜĮȝȕȐȞȠȞIJĮȚ ıIJȠ İȖȤİȚȡȓįȚȠ ĮıijĮȜİȓĮȢ (ȀȦįȚțȩȢ ʌȡȠȧȩȞIJȠȢ: 6159948760). ȉĮ
ȤĮȡĮțIJȘȡȚıIJȚțȐ țĮȚ ȠȚ ʌİȡȚȖȡĮijȑȢ IJȦȞ ʌȡȠȧȩȞIJȦȞ ȝĮȢ ȝʌȠȡȠȪȞ ȞĮ IJȡȠʌȠʌȠȚȠȪȞIJĮȚ ȤȦȡȓȢ
ʌȡȠȘȖȠȪȝİȞȘ İȚįȠʌȠȓȘıȘ.
ȈİȜȓįĮ 25
ȈİȜȓįĮ 35
2 / 36 03/2012

03/2012 3 / 36
EN CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C

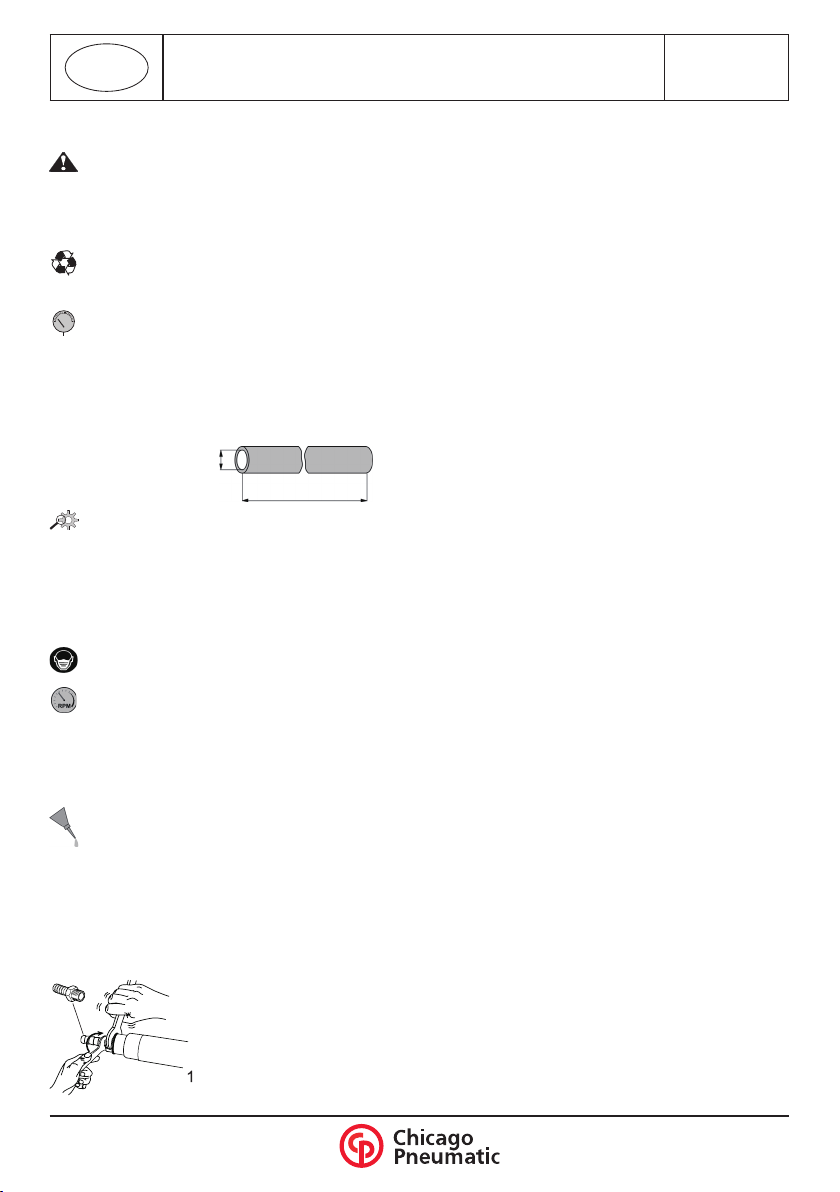

INSTRUCTIONS
This product is designed for removing
material using abrasives. No other use
permitted. For professional use only. Before
servicing the power tool, the supply of compressed
air must be disconnected or shut off.
When disposing of components, lubricants,
etc., ensure that the relevant safety
procedures are carried out.

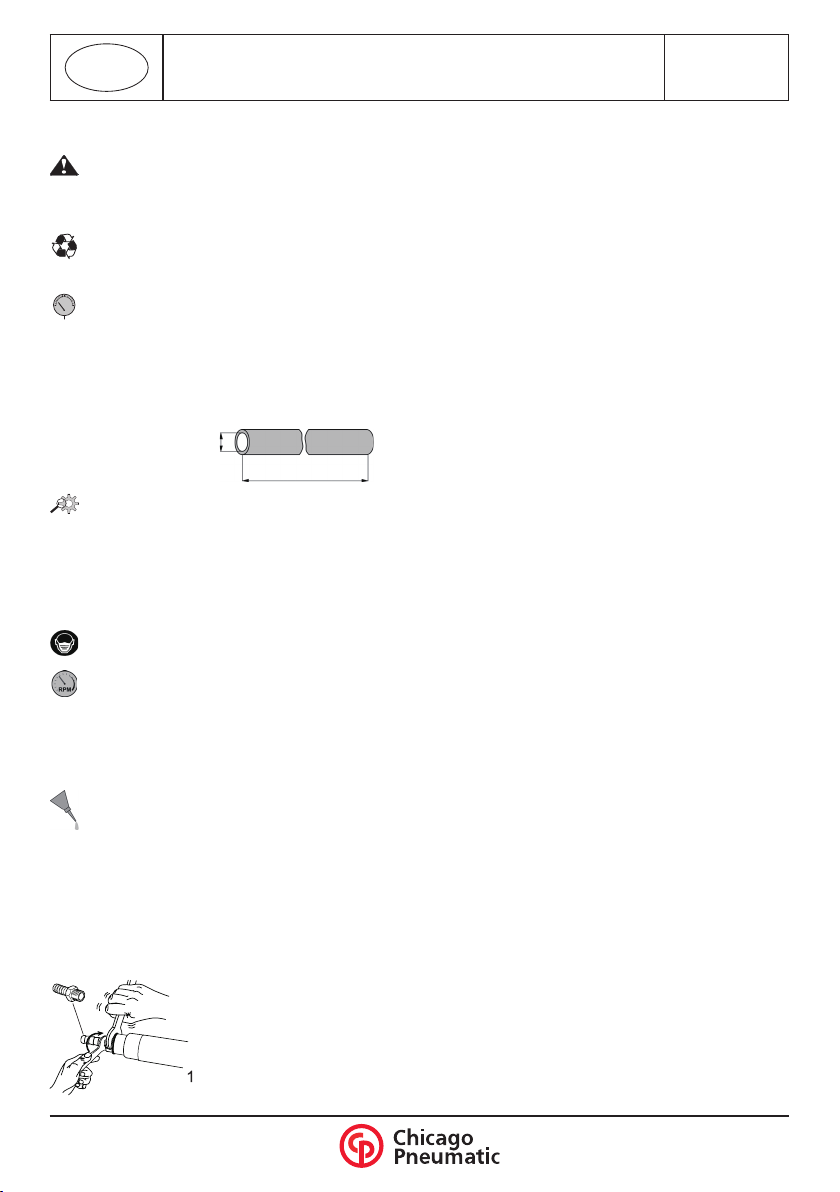

The tool is designed for a working pressure of
6.3 bar (90 psig). The compressed air must
be clean. The installation of a filter is
recommended. For maximum efficiency and
performance, comply with the specification of the

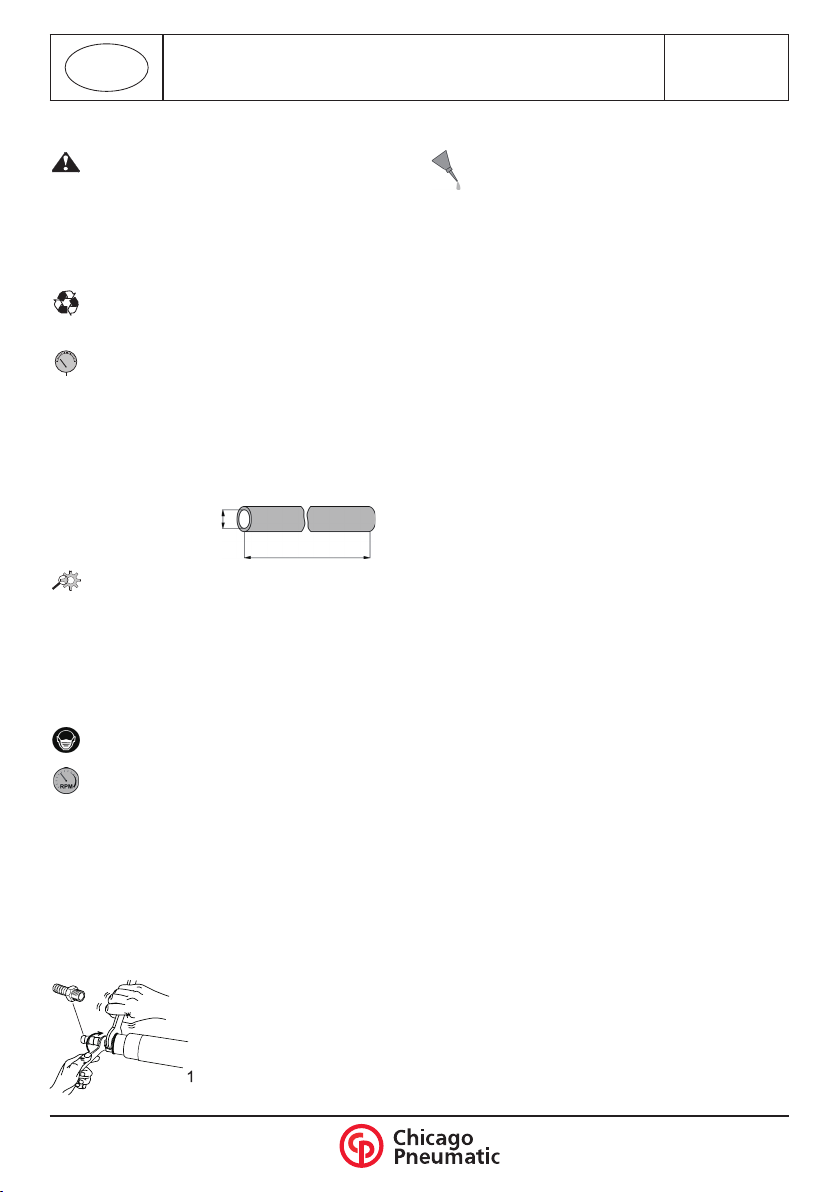

air hose (antistatic hose). (Refer to figure no.1 for
compressed air connection)
To obtain maximum efficiency from the
pneumatic tool, preserve its features and
avoid repeated repairs, a routine inspection and
repair programme are recommended at least every
500 hours, the intervals between the various
inspections depending on the amount of exertion
on the power tool.
For dust extraction, please contact your local
sales.
Check the free speed of the tool at regular
intervals and after each operation or
maintenance task. Remove the abrasive to check
the speed. The maximum allowed speed shown on
the tool must not be exceeded and the vibration
level must not be excessive.
This tool is fitted with blades which can
operate without lubricated air. However, a
small amount of oil allows the tool to provide
full power and lengthens its life.The use of dry air
with no trace of oil may reduce the life of blades.
All rights reserved. Any unauthorized use or
copying of the contents or part thereof is prohibited.
This applies in particular to trademarks, model
denominations, part numbers and drawings. Use
only authorized parts. Any damage or malfunction
caused by the use of unauthorised parts is not
covered by Warranty or Product Liability.
ømini mm = 15 (5/8”)
7 m max.
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

4 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE EN

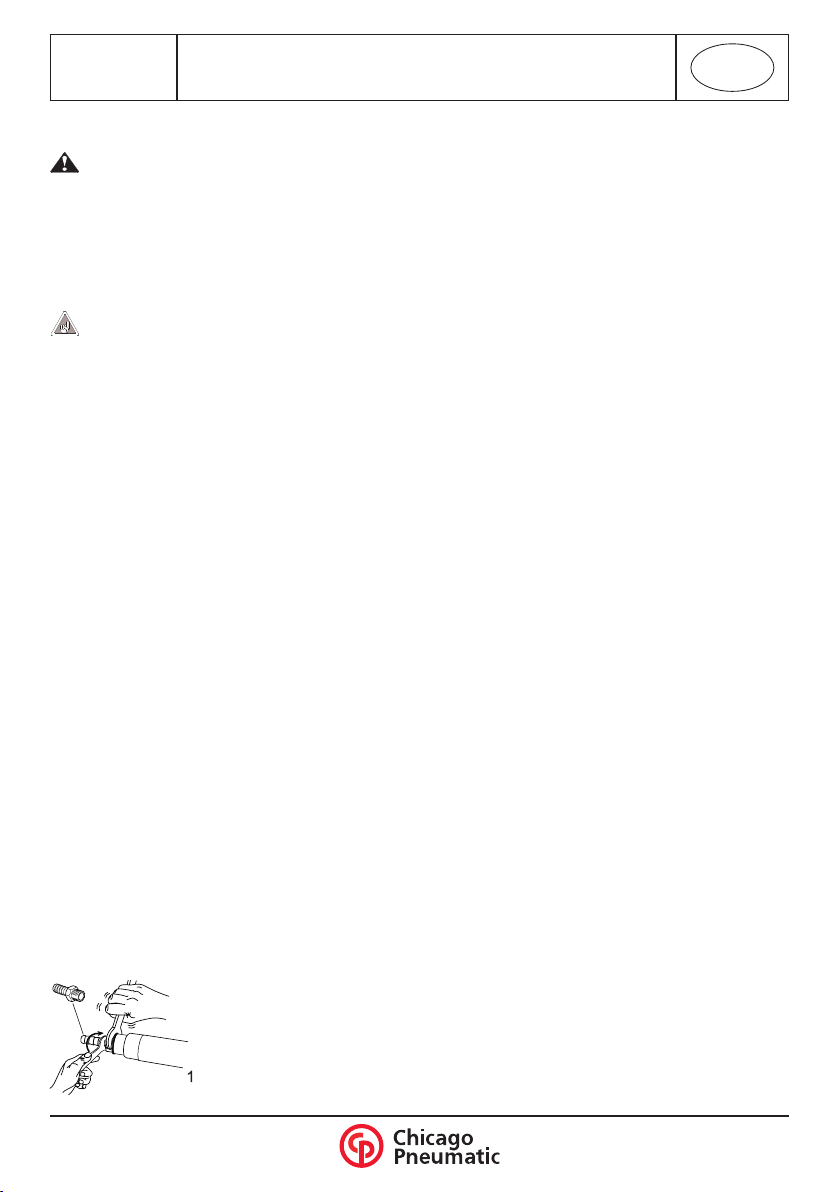

DISASSEMBLY AND REASSEMBLY INSTRUCTIONS
Disconnect the machine from the
compressed air supply. Remove all
accessories.
Before disassembling the machine, decompress
the air from the oil tank by loosening and re-
tightening the screw (23).
At each disassembly of the governor, clean the
spring housing, check the condition of the spring
and re-lubricate it carefully.
The governor has a calibrated spring which
can only be replaced by an original spare
part.
When re-assembling, always position the cylinder
exhaust on the opposite side of the turbine
housing.

03/2012 5 / 36
FR CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C

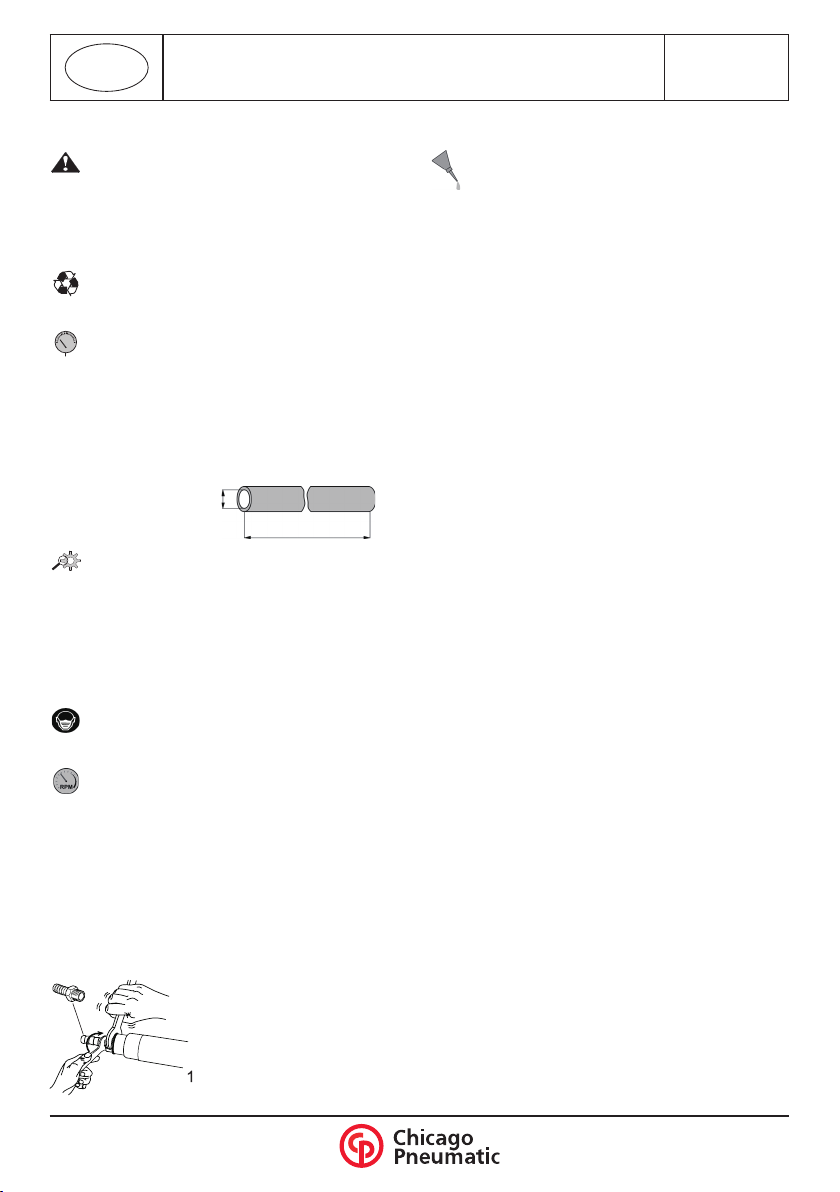

INSTRUCTIONS
Ce produit est conçu pour l'enlèvement de
matière au moyen d'abrasifs. Aucune autre
utilisation n'est autorisée. Réservé à un usage
professionnel. Avant toute intervention sur la
machine, débrancher l'outil du réseau d'air
comprimé ou couper celui-ci.
Pour l'élimination des composants,
lubrifiants, etc., assurez-vous que les
procédures de sécurité sont respectées.
L'outil est étudié pour une pression
d'utilisation de 6,3 bar (90 psig). L'air
comprimé doit être propre. L'installation d'un filtre
est recommandée. Pour un maximum d'efficacité
et de rendement, les caractéristiques du tuyau
d'alimentation en air (tuyau anti-statique) devront
être respectées. (Raccordement air comprimé voir
dessin N°1)
Pour obtenir un maximum d'efficacité de
l'outil pneumatique, conserver ses
caractéristiques et éviter des réparations
successives, il est recommandé d'établir un
programme d'inspection et de réparation de cet
outil toutes les 500 heures. La périodicité de ces
inspections dépend de la sévérité du travail à
effectuer.
Pour les systèmes d'aspiration de
poussières, merci de contacter votre
revendeur.
Contrôler la vitesse à vide de l'outil à
intervalles réguliers et après chaque
utilisation ou entretien. Retirer l'abrasif pour
contrôler la vitesse. La vitesse maximum autorisée
marquée sur l'outil ne doit pas être dépassée et le
niveau de vibration ne doit pas être excessif.
Cet outil est équipé de palettes pouvant
fonctionner sans air lubrifié. Toutefois une
petite quantité d'huile permet à l'outil de
fournir toute sa puissance et prolonge sa durée de
vie. L'utilisation d'air asséché ne comportant
aucune trace d'huile peut réduire la durée de vie
des palettes.
Tous droits réservés. Tout usage illicite ou copie
totale ou partielle sont interdits. Ceci s'applique
plus particulièrement aux marques déposées,
dénominations de modèles, numéros de pièces et
schémas. Utiliser exclusivement les pièces
autorisées. Tout dommage ou mauvais
fonctionnement causé par l'utilisation d'une pièce
non autorisée ne sera pas couvert par la garantie
du produit et le fabricant ne sera pas responsable.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

6 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE FR
INTRUCTIONS DE DEMONTAGE ET DE REMONTAGE
Débrancher la machine du réseau d'air
comprimé. Retirer les accessoires.
Avant de démonter la machine, décompresser l'air
du réservoir d'huile en dévissant et revissant la vis
(23).
À chaque démontage du régulateur, nettoyer le
logement du ressort, vérifier l'état de celui-ci et le
regraisser soigneusement.
Le régulateur possède un ressort taré qui ne
peut être remplacé que par une pièce
détachée d'origine.
Lors du remontage, placer toujours l'échappement
du cylindre à l'opposé de celui du carter turbine.

03/2012 7 / 36
ES CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
INSTRUCCIONES
Esta herramienta ha sido diseñada para el
arranque de material por medio de abrasivos.
Cualquier otra utilización no está autorizada.
Reservado para un uso profesional. Antes de
intervenir por cualquier motivo sobre la máquina,
desconecten la herramienta de la red de aire
comprimido o cierren la llegada de aire.
Para la eliminación de los componentes,
lubrificantes, etc… comprueben que las
normas de seguridad han sido respetadas.
La herramienta ha sido diseñada para una
presión de utilización de 6,3 bar (90 psig). El
aire comprimido debe estar limpio. Les
recomendamos instalen un filtro. Para que la
eficacia y el rendimiento sean óptimos, respeten
las características de la manguera de alimentación
de aire (tubo antiestático). (Conexión aire
comprimido véase dibujo N°1)
Para conseguir la mayor eficacia por parte de
la herramienta neumática, para que conserve
sus características y evitar repetidas reparaciones,
les recomendamos establezcan un programa de
inspección y reparación de dicha herramienta cada
500 horas. La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo que tienen
que efectuar.
Para los sistemas de aspiración de polvos,
por favor contacten a su vendedor.
Controlen la velocidad de la herramienta en
vacío cada tanto tiempo y después de
haberla utilizado o de cualquier operación de
mantenimiento. Para controlar la velocidad retiren
el abrasivo. No rebasen la velocidad máxima
autorizada que figura en la herramienta. El nivel de
ruidos no debe ser excesivo.
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar de
todo, una pequeña cantidad de aceite le
permite a la herramienta dar toda su potencia y
alarga su duración de vida. La utilización de aire
seco sin nada de aceite puede reducir la duración
de vida de las aletas.
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se refiere especialmente a
marcas comerciales, denominaciones de modelos,
números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

8 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE ES
INSTRUCCIONES DE DESMONTAJE Y MONTAJE
Desconecten la máquina de la red de aire
comprimido. Retiren los accesorios.
Antes de desmontar la máquina, descompriman el
aire del depósito de aceite aflojando y volviendo a
pretar el tornillo (23).
A cada vez que desmonten el regulador, limpien el
alojamiento del muelle, comprueben su buen
estado y engrásenlo cuidadosamente.
El regulador posee un muelle tarado que sólo
podrá ser sustituido por una pieza de
recambio de origen.
Al volver a montar, coloquen siempre el escape del
cilindro del lado opuesto al cárter turbina.

03/2012 9 / 36
DE CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
HINWEISE
Dieses Produkt ist ausschließlich zur
spanabhebenden Bearbeitung mit
Scheifmitteln bestimmt. Andere oder darüber
hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Nur für den industriellen
Einsatz. Vor Eingriffen an der Maschine das
Werkzeug vom Druckluftnetz abtrennen oder die
Druckluftzufuhr sperren.
Zur Entsorgung der Komponenten,
Betriebsstoffe, etc. die einschlägigen
Vorschriften beachten.

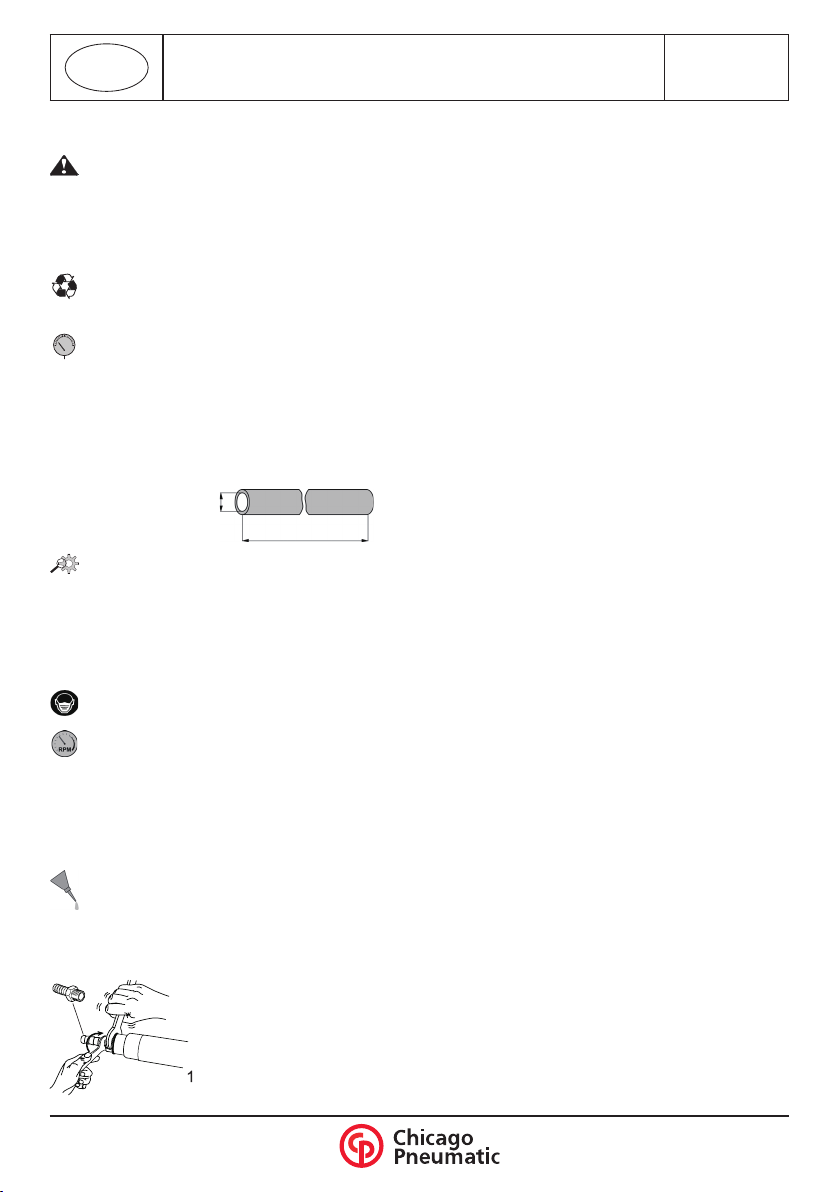

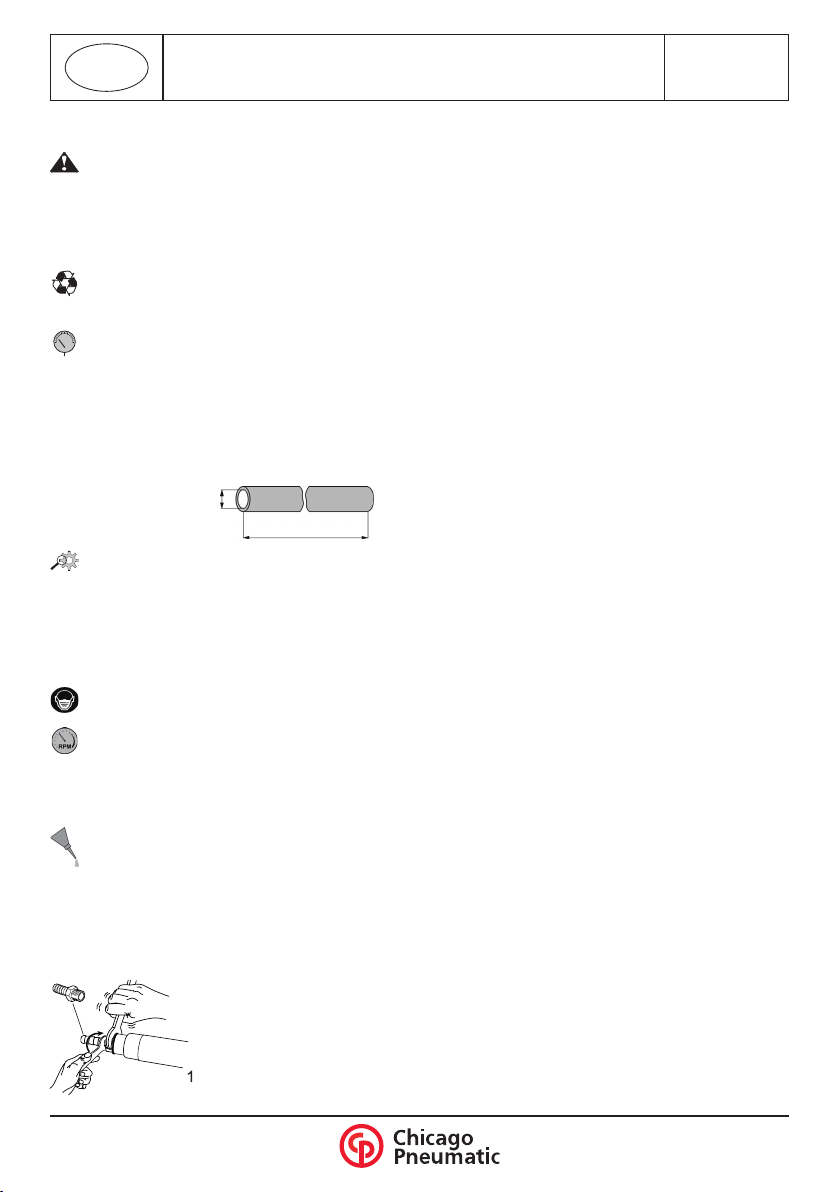

Das Werkzeug ist für einen Betriebsdruck
von 6,3 bar (90 psig) ausgelegt. Die Druckluft
muß sauber sein. Es wird empfohlen, einen Filter
einzubauen. Um ein Höchstmaß an Produktivität
und Betriebszuverlässigkeit zu erzielen, sind die
technischen Daten der Druckluftleitung
einzuhalten. (Druckluftanschluß siehe Bild 1).
Um ein Höchstmaß an Leistung des
Druckluftwerkzeuges zu erzielen, seine
Eigenschaften zu bewahren und wiederholte
Reparaturen zu vermeiden, wird alle 500
Betriebsstunden ein Inspektions- und
Wartungsprogramm empfohlen, wobei die
Häufigkeit der einzelnen Kontrollen von der
Schwere der Betriebsbedingungen abhängt.
Weitere Auskunft zu den
Staubabsaugsystemen erteilt Ihnen Ihr
Händler.
Die Leerlaufdrehzahl des Werkzeuges in
regelmäßigen Abständen und nach jedem
Einsatz überprüfen. Hierfür das Schleifmittel
ausbauen. Die am Werkzeug angegebene
Höchstdrehzahl darf nicht überschritten werden
und der Vibrationspegel darf nicht zu hoch sein.
Dieses Werkzeug ist mit Lamellen für den
Betrieb mit ölfreier Luft ausgerüstet. Mit einer
kleinen Menge Öl kann jedoch eine optimale
Leistung des Werkzeugs erzielt und seine
Standzeit verlängert werden. Der Einsatz völlig
ölfreier Luft kann die Lebensdauer der Lamellen
verkürzen.
Alle Rechte vorbehalten. Unbefugtes Verwenden
oder Kopieren des Inhalts bzw. von Teilen des
Inhalts ist verboten. Dies gilt insbesondere für
Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die
zugelassenen Ersatzteile verwenden. Schäden
oder Funktionsstörungen, die durch die
Verwendung nicht zugelassener Ersatzteile
entstehen, sind von der Garantieleistung und der
Produkthaftung ausgeschlossen.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

10 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE DE
AUSBAU UND WIEDEREINBAU
Maschine vom Druckluftnetz abtrennen.
Zubehör entfernen.
Vor der Demontage der Maschine durch Lösen und
Wiederanziehen der Schraube (23) den Luftdruck
im Ölbehälter abbauen.
Bei jedem Reglerausbau die Lagerung der Feder
reinigen, die Feder auf einwandfreien Zustand
überprüfen und sorgfältig schmieren.
Der Regler ist mit einer tarierten Feder
ausgerüstet, die nur durch ein Originalteil
ersetzt werden darf.
Beim Wiedereinbau den Auspuff des Zylinders
stets entgegengesetzt dem Auspuff des
Turbinengehäuses einsetzen.

03/2012 11 / 36
IT CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
ISTRUZIONI
Questo prodotto è progettato per eliminare
materie con l'uso di abrasivi. Non è
autorizzato nessun altro uso. Riservato per uso
professionale. Prima di qualsiasi intervento sulla
macchina, disinserire l'attrezzo dalla rete di aria
compressa o spegnerlo.
Per l'eliminazione degli elementi, lubrificanti,
ecc… accertatevi che siano rispettate le
procedure di sicurezza.
L'attrezzo è studiato per una pressione di
utilizzazione di 6,3 bar (90 psig). L'aria
compressa deve essere pulita. Si raccomanda
l'installazione di un filtro. Per un massimo di
efficacia e di rendimento, dovranno essere
rispettate le caratteristiche del tubo di
alimentazione d'aria. (Raccordo aria compressa
vedere disegno N°1).
Per ottenere un massimo di efficacia
dell'attrezzo pneumatico, conservare le sue
caratteristiche ed evitare riparazioni successive, si
raccomanda di stabilire un programma di ispezione
e di riparazione di questo attrezzo. La periodicità di
queste ispezioni dipende dalla severità del lavoro
da effettuare ogni 500 ore.
Per i sistemi d'aspirazione di polveri,
mettetevi in contatto con il vostro rivenditore.
Controllare la velocità a vuoto della macchina
ad intervalli regolari e dopo ogni utilizzazione.
Ritirare l'abrasivo per controllare la velocità. La
velocità massima autorizzata contrassegnata sulla
macchina non deve essere superata.
Questo attrezzo è dotato di palette che
possono funzionare senza aria lubrificata.
Tuttavia una piccola quantità di olio permette
all'attrezzo di fornire tutta la sua potenza e
prolunga la sua durata di vita. L'utilizzazione di aria
secca senza nessuna traccia di olio può ridurre la
durata di vita delle palette.
Tutti i diritti riservati. E' vietata la riproduzione totale
o anche solo parziale del presente documento
salvo previa autorizzazione, specialmente per
quanto concerne i marchi depositati, le
denominazioni dei modelli, i numeri di codice e le
illustrazioni. Si raccomanda di impiegare
esclusivamente pezzi di ricambio autorizzati. Gli
eventuali danni o difetti di funzionamento dovuti
all'uso di pezzi di ricambio non autorizzati non sono
coperti dalla garanzia e il fabbricante non sarà
ritenuto responsabile.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

12 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE IT
ISTRUZIONI PER LO SMONTAGGIO ED IL RIMONTAGGIO
Scollegare la macchina dalle rete d'aria
compessa. Ritirare gli accessori.
Prima di smontare la macchina, decomprimere
l'aria del serbatoio dell’olio svitando e avvitando
nuovamente la vite (23).
Ad ogni smontaggio del regolatore, pulire l'alloggio
della molla, verificarne accuratamente lo stato e
ingrassarlo accuratamente..
Il regolatore possiede una molla tarata che
può essere sostituita solo con un pezzo di
ricambio originale.
Al momento del rimontaggio, porre sempre lo
scappamento del cilindro all'opposito di quello della
protezione della turbina.

03/2012 13 / 36
PT CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
INSTRUÇÕES
Este produto foi concebido para remover
matérias por meio de abrasivos. Não é
autorizada nenhuma outra utilização. Reservado a
uso profissional. Antes de qualquer intervenção na
máquina, desligar a ferramenta da rede de ar
comprimido ou cortar a alimentação em ar.
Para a eliminação dos componentes,
lubrificantes, etc. certificar-se que os
processos de segurança são respeitados.
A ferramenta foi estudada para uma pressão
de utilização de 6,3 bar (90 psig). O ar
comprimido deve ser limpo. É aconselhável
instalar um filtro. Para eficácia e rendimento
máximos, as características do tubo de
alimentação em ar (tubo anti-estática) devem ser
respeitadas. (Ligação de ar comprimido ver
desenho N°1).
Para obter o máximo de eficácia da
ferramenta pneumática, conservar suas
características e evitar as reparações sucessivas,
é aconselhável definir um programa de inspeção e
de reparação desta ferramenta cada 500 horas. A
periodicidade dessas inspeções depende da
severidade do trabalho a efetuar.
Para os sistemas de aspiração de poeiras,
queira contatar seu fornecedor.
Controlar a velocidade em vazio da máquina,
a intervalos regulares e depois de cada
utilização ou manutenção. Retirar o abrasivo para
controlar a velocidade. A velocidade máxima
autorizada marcada na máquina não deve ser
ultrapassada e o nível de vibração não deve ser
excessivo.
Esta ferramenta está equipada com palhetas
que podem funcionar sem ar lubrificado. No
entanto, uma pequena quantidade de óleo permite
que a ferramenta forneça toda sua potência e
prolonga sua vida útil. A utilização de ar seco não
comportando nenhum vestígio de óleo pode
reduzir a vida útil das palhetas.
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou parcial.
Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças não
autorizadas não será coberto pela garantia do
produto e o fabricante não será responsável.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

14 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE PT
INSTRUÇÕES DE DESMONTAGEM E DE MONTAGEM
Desligar a máquina da rede de ar
comprimido. Retirar os acessórios.
Antes de desmontar a máquina, descomprimir o ar
do reservatório de óleo desapertando e apertando
o parafuso (23).
Em cada desmontagem do regulador, limpar o
alojamento da mola, verificar o estado e lubrificar
cuidadosamente a mola.
O regulador possui uma mola calibrada que
só pode ser substituída por uma peça
sobressalente de origem.
Ao montar, colocar sempre o escape do cilindro no
lado oposto ao cárter turbina.

03/2012 15 / 36
FI CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
KÄYTTÖHJEET
Tämä tuote on tarkoitettu materiaalin
poistoon hiomalla. Muunlainen käyttö on
kielletty. Tarkoitettu ammattikäyttöön. Katkaise
paineilman otto ennen koneen huoltamista.
Komponenttien, jäteöljyjen jne.
hävittämisessä on noudatettava
turvallisuusmääräysten mukaista käytäntöä.
Työkalu on suunniteltu käytettäväksi 6,3 bar
(90 psig) paineella. Paineilman on oltava
puhdasta. Suodattimen asennus on suositeltavaa.
Maksimitehon ja -suorituksen aikaansaamiseksi
ilmaletkua (antistaattinen letku) koskevia
suosituksia on noudatettava. (Paineilman liitos,
katso kuva nro 1).
Paineilmatyökalun maksimitehon
saavuttamiseksi, teho-ominaisuuksien
säilyttämiseksi sekä turhien korjausten
välttämiseksi työkalulle on suositeltavaa tehdä
rutiinitarkastus- ja laatia korjausohjelma 500
käyttötunnin välein. Tarkastustiheys riippuu työn
vaikeusasteesta.
Pölynimujärjestelmien suhteen, ota yhteys
jälleenmyyjään.
Tarkista koneen tyhjäkäyntinopeus
säännöllisin väliajoin ja joka käyttökerran ja
huollon jälkeen. Poista työväline tai varuste
nopeuden tarkistamiseksi. Älä ylitä koneen sallittua
maksiminopeutta. Tärinävoimakkuuden ei tulisi olla
kohtuuton.
Tämä työkalu on varustettu toimivaksi ilman
öljyttyä paineilmaa. Pieni määrä öljyä
kuitenkin lisäisi laitteen tehoa ja käyttöikää.
Paineilman käyttö ilman öljyä saattaa pienentää
lapojen elinikää.
Kaikki oikeudet pidätetään. Sisällön tai sen osien
luvaton käyttö tai kopiointi on kielletty. Tämä
koskee erityisesti tavaramerkkejä, mallimerkintöjä,
osanumeroita ja piirustuksia. Käytä ainoastaan
alkuperäisiä osia. Takuu tai tuotevastuu ei kata
muiden kuin alkuperäisten osien käytöstä
aiheutunutta vahinkoa tai vikaa.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

16 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE FI
PURKU- JA KOKOONPANO-OHJEET
Irroita paineilmaliitin koneesta. Poista
tarvikkeet.
Ennen laitteen purkamista, poista paineilma
öljysäiliöstä ruuvia (23) auki- ja kiinniruuvaamalla.
Tarkista, puhdista ja rasvaa huolellisesti jousitila
jokaisen säätimen purkauskerran yhteydessä.
Säätimessä on painolla varustettu jousi joka
voidaan korvata ainoastaan
alkuperäisvaraosalla.
Kokoonpanon aikana, sijoita sylinterin
äänenvaimentaja turpiinikotelon
äänenvaimentajaa vastapäätä.

03/2012 17 / 36
SV CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
INSTRUKTIONER
Denna produkt har konstruerats för
borttagning av material med hjälp av
slipmedel. Ingen annan användning är tillåten.
Reserverad för en professionell användning. Före
varje ingrepp på maskinen, koppla bort verktyget
från tryckluftsnätet eller stäng av detta.
För omhändertagandet av komponenter,
smörjmedel, etc… se till att
säkerhetsprocedurerna tillämpas.
Verktyget är konstruerat för ett drifttryck på
6,3 bar (90 psig). Tryckluften skall vara ren.
Installation av ett filter rekommenderas. För
maximal effektivitet och verkningsgrad bör
föreskrivna egenskaper hos luftmatarslangen
innehållas. (Anslutning av tryckluft, se figur nr 1)
För att uppnå maximal effektivitet hos
tryckluftsverktyget, för att upprätthålla dess
egenskaper och undvika löpande reparationer, bör
ett översyns- och reparationsprogram upprättas för
detta verktyg som skall genomföras minst var
500 : e timme. Intervallen mellan dessa översyner
beror på hur hårda arbetsförhållandena för
verktyget är.
För dammsugningssystemen, kontakta er
återförsäljare.
Kontrollera verktygets varvtal utan last i
regelbundna intervall och efter varje
användning. Ta ur slipmedlet för att kontrollera
varvtalet. Det maximalt tillåtna varvtalet märkt på
verktyget får inte överskridas.
Detta verktyg är utrustat med skovlar som
kan arbeta utan smord luft. En liten
oljemängd innebär dock att verktyget kan
avge maximal effekt och får maximal livslängd.
Användning av torr luft utan någon oljetillsats kan
sänka skovlarnas livslängd.
Alla rättigheter förbehållna. All icke-auktoriserad
användning eller kopiering av innehållet eller del
därav är förbjuden. Detta gäller speciellt för
varumärken, modellbeteckningar,
komponentnummer och ritningar. Använd endast
originaldelar. Skador eller funktionsstörningar, som
vållas av att andra delar används omfattas inte av
garantin eller produktansvaret.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

18 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE SV
ANVISNINGAR FÖR DEMONTERING OCH ÅTERMONTERING
Koppla bort maskinen från tryckluftsnätet.
Dra ur tillbehören.
Innan maskinen demonteras, släpp ut luften ur
oljebehållaren genom att skruva ur och i skruven
(23).
Vid varje återmontering av regulatorn, rengör
fjäderns säte, kontrollera fjäderns skick och smörj
den omsorgsfullt.
Regulatorn har en tarerad fjäder som endast
kan bytas mot en originalreservdel.
Placera vid återmonteringen alltid cylinderns
utblåsning på motsatt sida mot turbinkåpans.

03/2012 19 / 36
NO CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE
6159949760
Issue no: 02
Series no: C
INSTRUKSJONER
Dette produktet har som funksjon å fjerne
materiale ved hjelp av et slipemiddel.
Maskinen må ikke brukes til noen annen funksjon.
Forbeholdt profesjonell bruk. Før enhver
reparasjon på maskinen, kople redskapet fra
trykkluftnettet, eller skru av trykkluften.
For eliminering av komponenter,
smøremidler, osv., skal man påse at alle
sikkerhetsforskrifter blir overholdt.
Verktøyet er beregnet på å fungere med trykk
på 6,3 bar (90 psig). Trykkluften skal være
ren. Det anbefales å installere et filter. For å oppnå
maksimal effektivitet og ytelse, skal man overholde
spesifikasjonene som gjelder for lufttilførselen
(antistatisk luftslange). (Tilkopling av trykkluft, se
tegning nr. 1)
For at det pneumatiske redskapet skal
fungere så effektivt som mulig, bør du ta godt
vare på delene og unngå gjentatte reparasjoner.
Det anbefales å sette opp et program for
vedlikehold og reparasjon av dette redskapet ca.
for hver 500 brukstimer. Intervallene for vedlikehold
er avhengige av bruksforholdene.
For støvsugingssystemer, vennligst kontakt
din forhandler.
Maskinens tomgangshastighet skal
kontrolleres regelmessig og etter hver gang
maskinen har vært i bruk eller har vært
vedlikeholdt. Fjern slipemiddelet for å kontrollere
hastigheten. Den maksimalt godkjente hastigheten
som står oppført på maskinen skal ikke
overskrides, og vibrasjonsnivået må ikke være for
høyt.
Dette verktøyet er utstyrt med vinger som kan
fungere uten smurt luft. Men en liten mengde
smøremiddel vil øke apparatets effekt og forlengde
dets levetid. Dersom du bruker helt tørr luft uten
olje, kan dette føre til at vingene vil få forkortet
levetid.
Alle rettigheter forbeholdes. All ikke-autorisert
anvendelse eller kopiering av innhold eller deler av
dette, er forbudt. Dette gjelder spesielt varemerker,
modellbetegnelser, delenummer og tegninger.
Bruk kun originaldeler. Skader eller
funksjonsforstyrrelser som følge av at uoriginale
deler er blitt brukt, omfattes ikke av garantien eller
fabrikantens produktansvar.
7 m max.
ømini mm = 15 (5/8”)
© Copyright 2011, Chicago Pneumatic Tool
Co. LLC

20 / 36 03/2012
6159949760
Issue no: 02
Series no: C
CP3239-GABSYGE/CP3249-GABSYGE/
CP3249-GABSUDE/CP3239-GABSYLE NO
INSTRUKSJONER FOR DEMONTERING OG TILBAKEMONTERING
Kople maskinen fra trykkluftsystemet. Fjern
alt tilbehør.
Før du demonterer maskinen, slipp luften ut av
oljetanken ved å løsne på og stramme skruen (23).
Hver gang du foretar demontering av regulatoren,
skal du foreta nøye rengjøring av rommet rundt
fjæren. Sjekk at fjæren er i forsvarlig stand, og
smør den nøye.
Regulatoren er utstyrt med en tarert fjær som
kun kan skiftes ut med en original reservedel.
Ved tilbakemontering skal utstrømningsåpningen
på sylinderen plasseres på motsatt side av
turbinhuset.
