Christie Q Series User manual

Q Series
DWU1052/DHD1052
Quick Setup Guide
020-000860-01

1
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
Projector
DWU1052/DHD1052
User's Manual
Quick Setup Guide
Thank you for purchasing this projector.
Install the projector according to the
environment and manner the projector will
be used in.
Projector top
Projector bottom
This manual is intended to explain only how to setup this product. For proper use
of this product, refer to this manual and the other manuals for this product.
Refer to tables T-1 to T-2 at the back of User's Manual (concise) as well as the
following to determine the screen size and projection distance. The values shown
in the table are calculated for a full size screen.
1 Setting up
2 Arrangement
3 Installing the lens unit
See the manual of the optional lens.
Follow this manual step by step for a quick installation.
Ⓗ×Ⓥ : Screen size
ⓐ : Projection distance
ⓑ,ⓒ: Screen height
Elevator feet

2
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
Before connecting the projector to a device, consult the manual of the device to
con rm that the device is suitable for connecting with this projector and prepare
the required accessories, such as a cable in accord with the signal of the device.
Consult your dealer when the required accessory did not come with the product or
the accessory is damaged.
After making sure that the projector and the devices are turned off, perform the
connection, according to the following instructions.
Before connecting the projector to a network system, be sure to read User's
Manual - Network Quick Setup Guide too.
Computer
(Wired)
Remote
control
Monitor

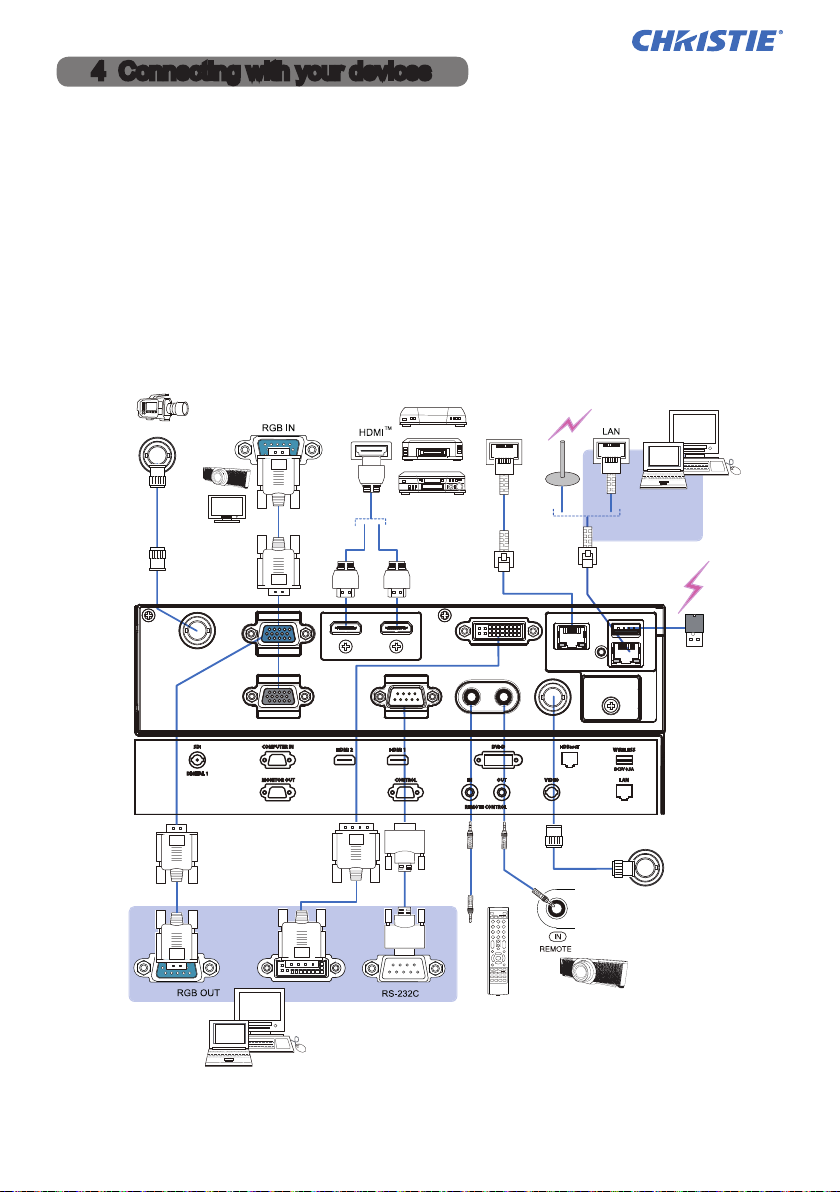

4 Connecting with your devices
USB
wireless
adapter
(optional)
VCR/DVD/Blu-ray DiscTM
player Computer
Another
projector
Access
point
HDBaseT
TM
DVI
VIDEO OUT
SDI OUT
Camera for
commercial use

3
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
Use the supplied cable tie
to fasten the cables.
USB wireless adapter: USB-WL-11N-NS
Temperature range: 0 ~ 45 °C (Operating)
Cable tie
1. Loosen the screw on the bottom left of the WIRELESS port.
5 Fastening the cables
6 Fastening the adapter cover
Tab
2. Insert the tab of the cover into the hole at the upper right of the WIRELESS
port in the direction of the arrow.
3. Align the screw holes on the projector and the cover. Then insert the screw
removed from the projector into the hole and tighten the screw.

4
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
1. Insert the connector of the power cord into the AC (AC inlet) of the projector.
2. Firmly plug the power cord’s plug into the outlet. In a couple of seconds after
the power supply connection, the POWER indicator will light up in steady
orange.
WARNING ►Use the supplied power cable only.
►Do not use tied power cord.

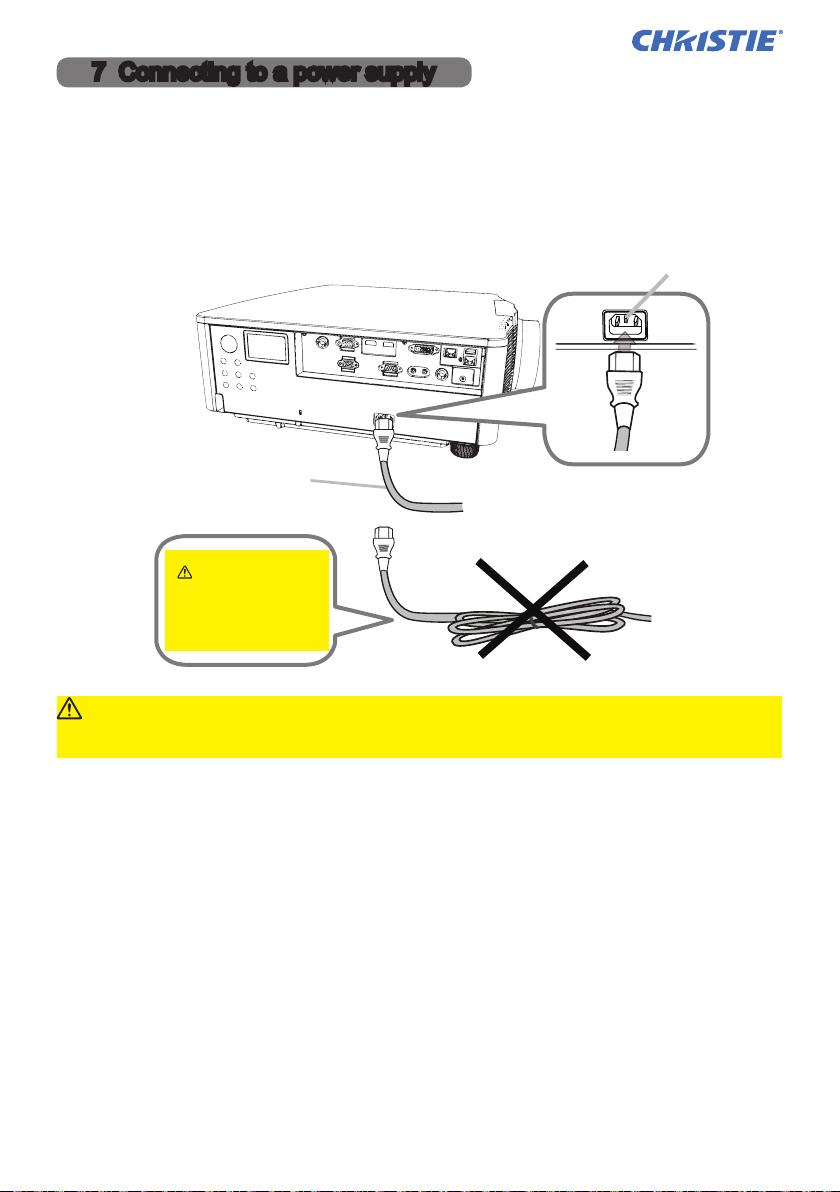

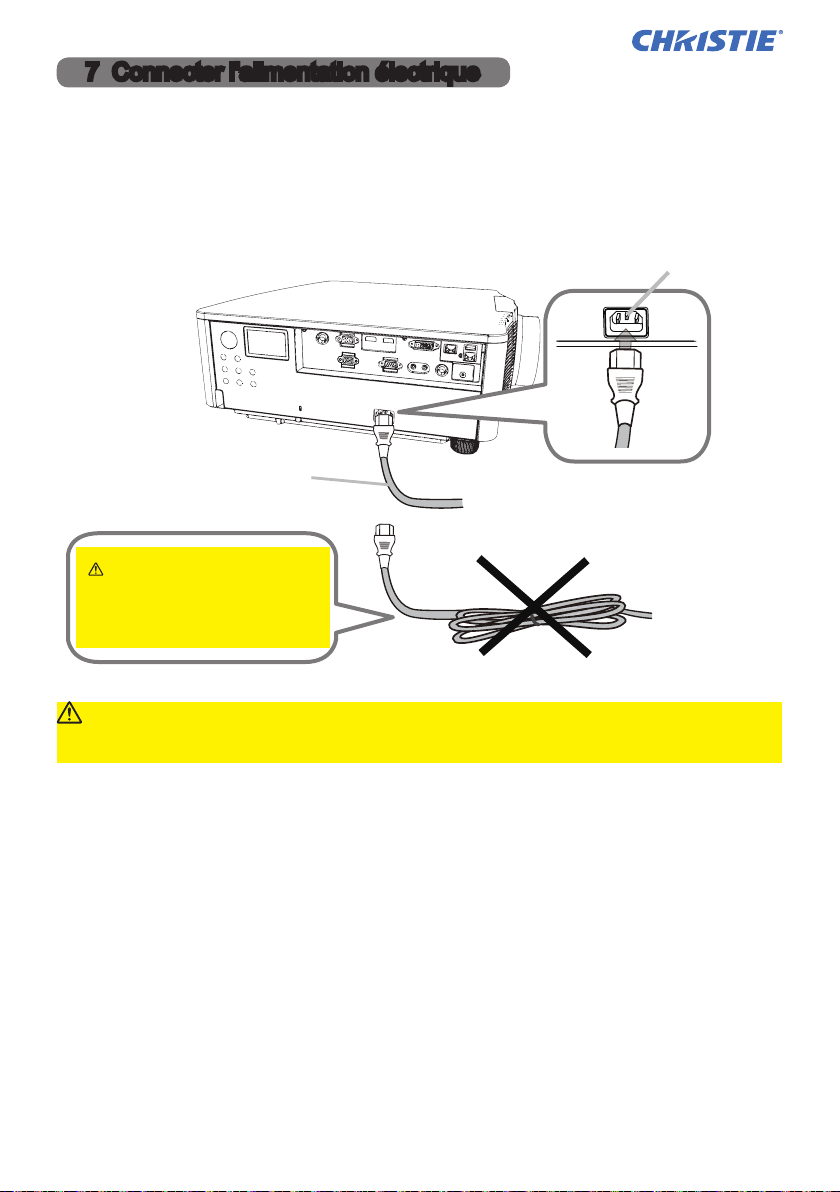

7 Connecting to a power supply
AC
Power cord
WARNING
►Do not use
tied power cord.

5
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
Insert the batteries into the remote control before using it.
(Batteries are not included.)
21 3
1. Make sure that the power cord is rmly and correctly connected to the
projector and the outlet.
2. Make sure that the POWER indicator is lighted in steady orange.
3.
Press STANDBY/ON button on the projector or the ON button on the remote
control.

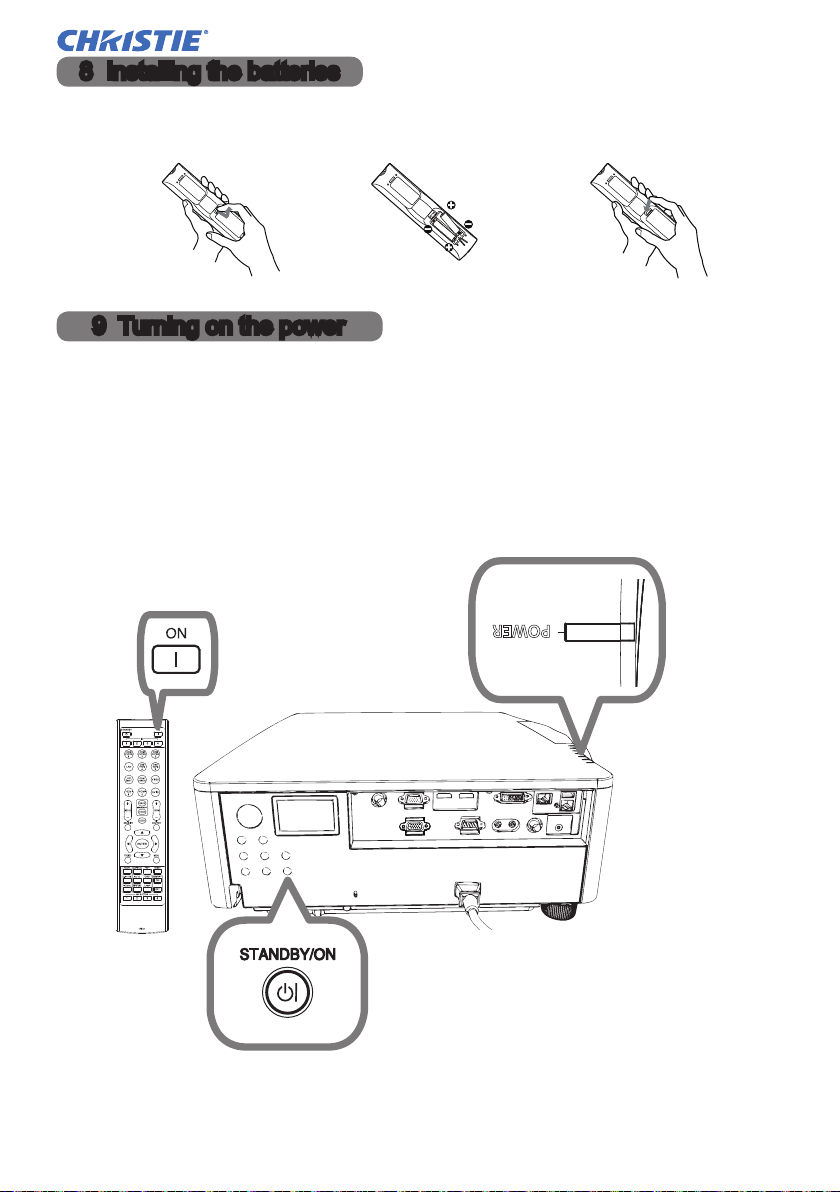

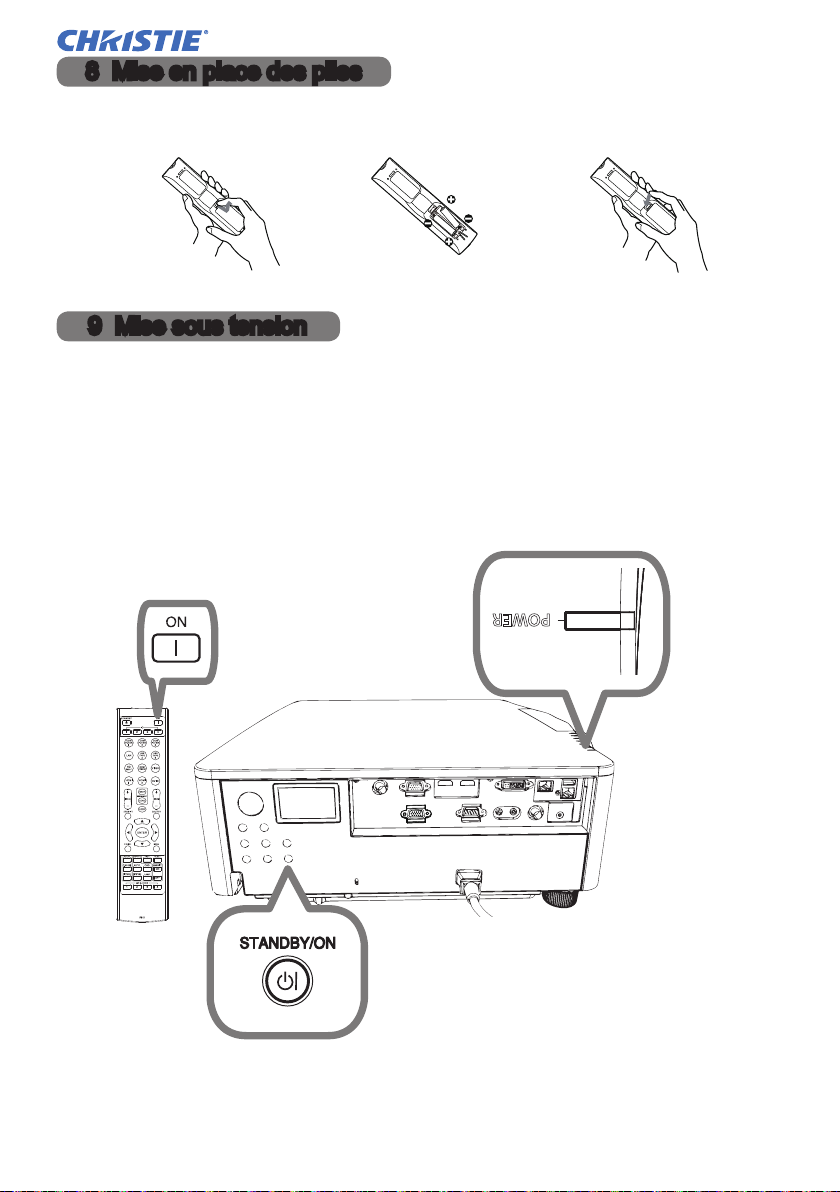

8 Installing the batteries
9 Turning on the power
The projection lamp will light up and POWER indicator will begin blinking in green.
When the power is completely on, the indicator will stop blinking and light in
steady green.
POWER
indicator
ON button
STANDBY/ON
button
POWER
TEMP
LAMP 1
LAMP 2
SECURITY
SHUTTER
FILTER

6
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
INPUT button
Press ASPECT button on the remote control.

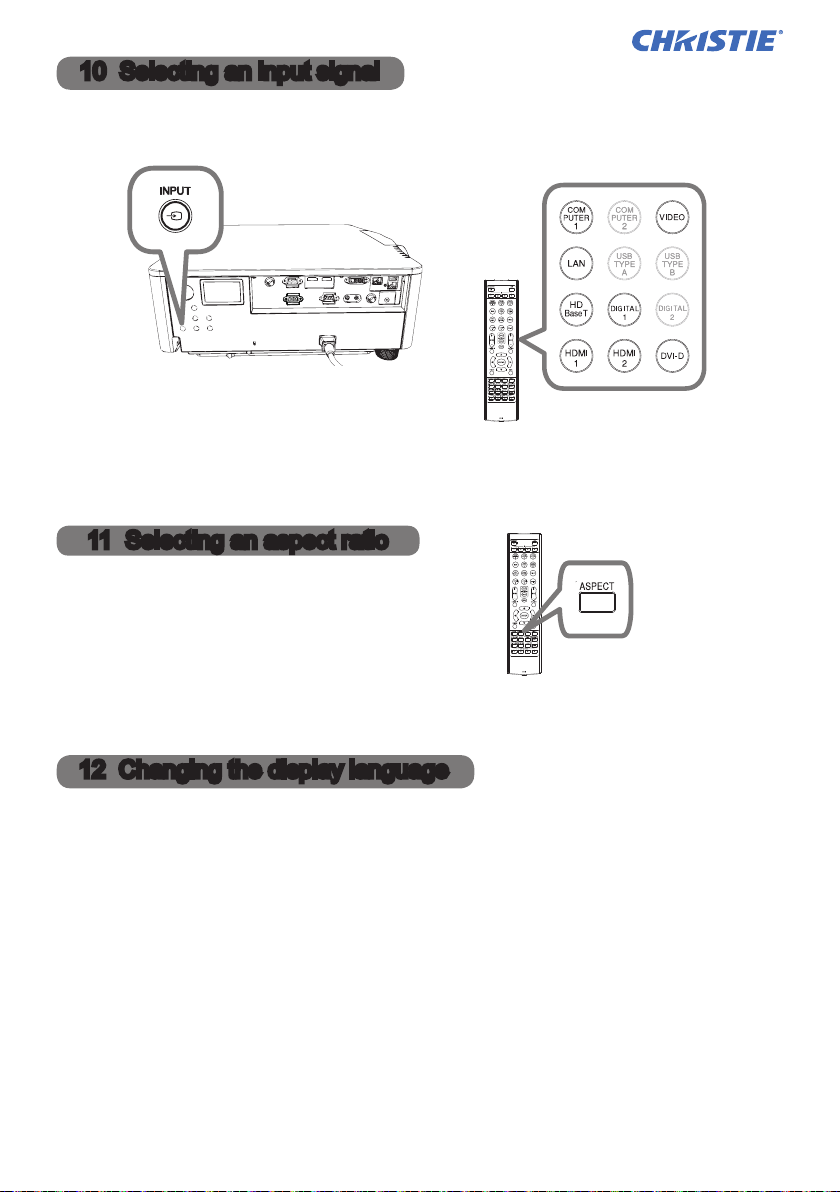

10 Selecting an input signal
11 Selecting an aspect ratio
Press the INPUT button of the projector or the input buttons of the remote control.
ASPECT
button
Follow the on-screen display (OSD) for proper operation.
12 Changing the display language
1. Press the MENU button on the remote control or the control panel of the
projector.
2. From EASY MENU, select LANGUAGE.
Then, select your desired language.
Buttons for input ports

7
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
1. To start the MENU, press the MENU button. The MENU you last used (EASY
or ADVANCED) appears. EASY MENU has priority to appear just after
powered on.
2. (1) Use the ▲/▼ cursor buttons to select an
item to operate. If you want to change it to the
ADVANCED MENU, select the ADVANCED
MENU.
(2) Use the ◄/► cursor buttons to operate the
item.
In the EASY MENU
13 Using the menu function
(1) Use the ▲/▼ cursor buttons to select a
menu. If you want to change it to the EASY
MENU, select the EASY MENU. The items
in the menu appear on the right side.
In the ADVANCED MENU
3. To close the MENU, press the MENU button again or select EXIT and press
the ◄ cursor button or ENTER button. Even if you do not do anything, the
dialog will automatically disappear after about 30 seconds.
(2) Press the ► cursor button or ENTER
button to move the cursor to the right side.
Then use the ▲/▼ cursor buttons to select
an item to operate and press the ► cursor
button or ENTER button to progress. The
operation menu or dialog of the selected
item appears.
(3) Use the buttons as instructed in the OSD to operate the item.

8
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
Wired or wireless connection is available for this projector.
For wired connection, use LAN cable to connect
(Refer to User's Manual - Network Quick Setup Guide too.)
Before connecting to the network, contact the network administrator.NOTE

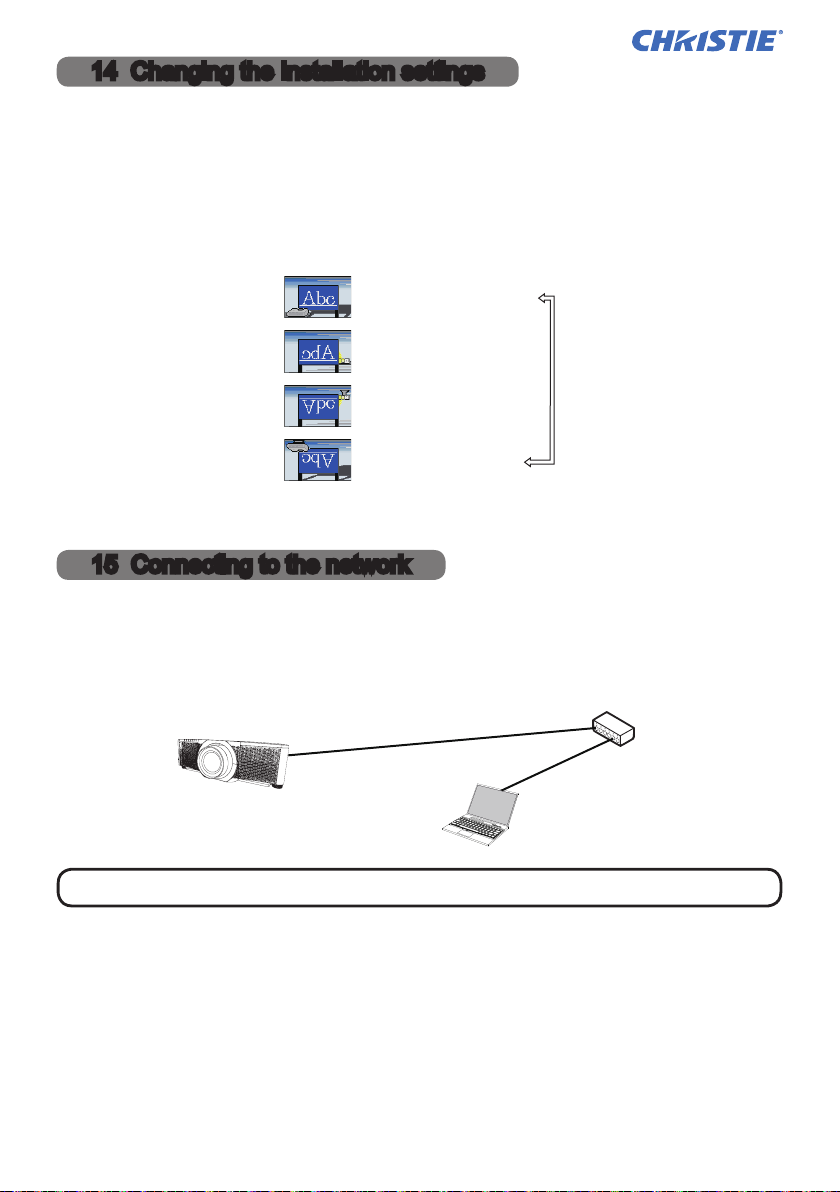

15 Connecting to the network
14 Changing the Installation settings
1. Press the MENU button, then follow below.
2. Choose according to your settings.
EASY MENU > ADVANCED MENU > SETUP > INSTALLATION
FRONT / DESKTOP
REAR / DESKTOP
REAR / CEILING
FRONT / CEILING



hub

9
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
For wireless connection, use USB wireless adapter (USB-WL-11N-NS).
(Refer to User's Manual - Network Quick Setup Guide too.)
Without an access point communication (Simple Access Point)
With an access point communication (Infrastructure)
Before connecting to the network, contact the network administrator.
NOTE
Use Projector Web Control or Crestron e-Control to adjust or control the projector
using a network from a web browser on a computer which is connected to the
same network.
Enter the projector's IP address into URL input box of the Web browser as the
example below, and then press the Enter key or button.
Example: If the IP address of the projector is set to 192.168.1.10:
Enter “http://192.168.1.10/” into the address bar of the web browser and press the
Enter key or click button.
16 Web Control

10
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON

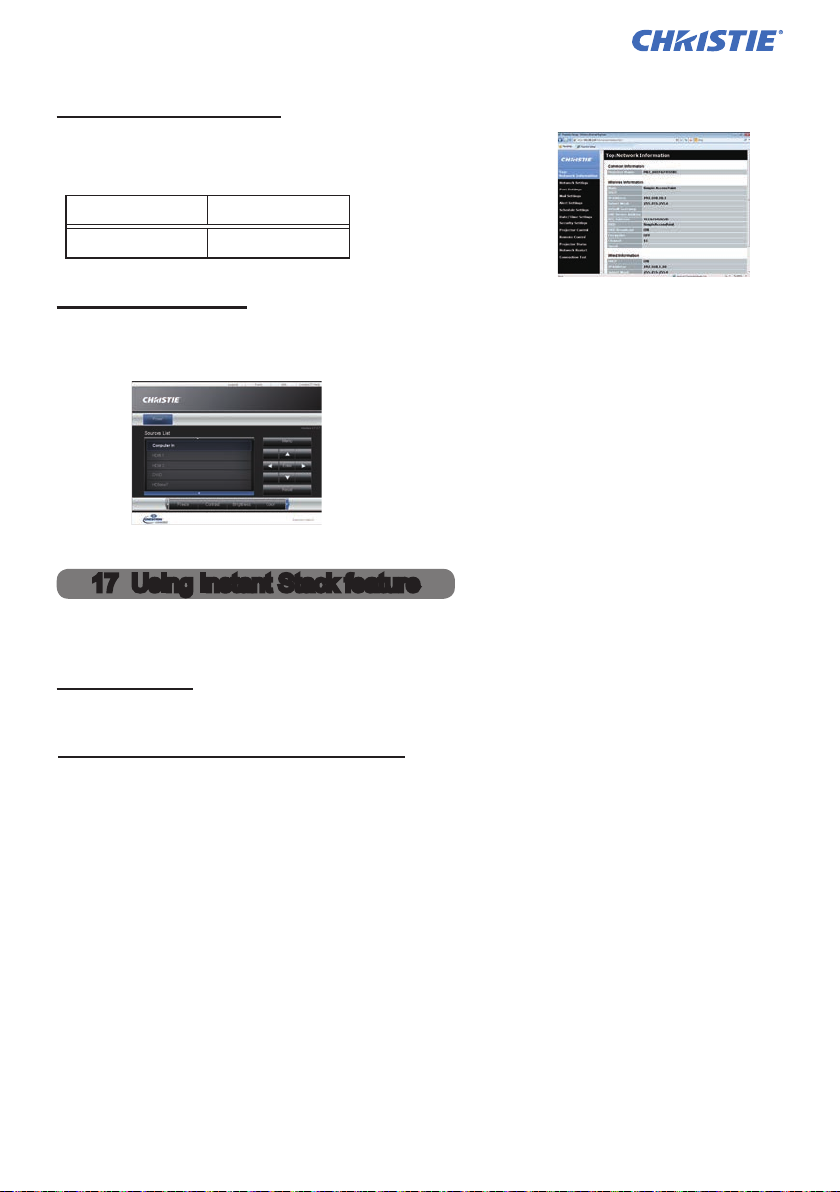

■Projector Web Control
Advanced controls are available on this web control.
Logon with your user name and password.
User name Administrator
Password <blank>
■Crestron e-Control
Basic controls are available on this web control.
This projector can be used with another projector of the same model to project an
image on the same screen.
■Instant Stack
Superimpose the image easily projected from the projectors.
■Intellectual Stack and Simple Stack
Intellectual Stack - Two projectors are connected with RS-232C cable.
Simple Stack - Two projectors are not connected with RS-232C cable.
To use this feature, setup both projectors as shown below.
●STANDBY MODE in SETUP menu: NORMAL
(EASY MENU > ADVANCED MENU > SETUP > STANDBY MODE)
●COMMUNICATION TYPE under COMMUNICATION in SERVICE menu: OFF
(EASY MENU > ADVANCED MENU > OPTION > SERVICE)
●STACK LOCK in SECURITY menu: OFF
(EASY MENU > ADVANCED MENU > SECURITY > ENTER PASSWORD)
17 Using Instant Stack feature

11
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
Use the same model of projectors and install them side by side.
L (50cm or more)
Projector
Screen
size
0 ± 10cm
L: distance
[cm] Recommended screen size [inch]
50 270
75 330
100 390
Installation
Setting up the fi rst projector (Set A)
2. Perform the INSTALLATION setting  rst if necessary as it may change the
image position. (8)
3. Adjust the image of Set A to  t the screen with the ZOOM, FOCUS and LENS
SHIFT features.
Adjust the image position using KEYSTONE and 3D KEYSTONE if necessary.
1. Turn on Set A.
4. Display the menu with the MENU button.
5. Use the ▲/▼/◄/► buttons to go into the following menu.
EASY MENU > ADVANCED MENU > OPTION > SERVICE >
COMMUNICATION > STACK
STACK menu will appear on screen.
6. Select STACK MODE then SUB, and press the ► button twice to  nish the
settings.
EASY MENU ┳ KEYSTONE
┛ 3D KEYSTONE
ADVANCED MENU > SETUP > GEOMETRY CORRECTION ┳ KEYSTONE
┛ 3D KEYSTONE

12
DWU1052/DHD1052
Quick Setup Guide 020-000860-01 Rev. 1 (12-2015) LIT MAN USR DWU/DHD1052 CON
2. Reset the adjustment of KEYSTONE and 3D KEYSTONE on Set B.
1. Turn on Set B.
Setting up the second projector (Set B)
3. Adjust the image size and position of Set Bwith the ZOOM, FOCUS and
LENS SHIFT features such that the image can be superimposed well to the
image of Set A.
4. Display the menu with the MENU button.
5. Use the ▲/▼/◄/► buttons to go into the following menu.
EASY MENU > ADVANCED MENU > OPTION > SERVICE >
COMMUNICATION > STACK
STACK menu will appear on screen
6. Select STACK MODE then MAIN, and press the ► button twice to nish the
settings.
For more details of setup and adjustments, refer to the User's Manual (detailed).
NOTE • The information in this manual is subject to change without notice.
• The illustrations in this manual are for illustrative purposes. They may differ
slightly from your projector.
• The manufacturer assumes no responsibility for any errors that may appear in
this manual.
• The reproduction, transfer or copy of all or any part of this document is not
permitted without express written consent.
EASY MENU ┳ KEYSTONE
┛ 3D KEYSTONE
ADVANCED MENU > SETUP > GEOMETRY CORRECTION ┳ KEYSTONE
┛ 3D KEYSTONE
18 Troubleshooting
Check the following web address where you may nd the latest information for this
projector.
http://www.christiedigital.com

1
DWU1052/DHD1052
Guide de con guration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
Projecteur
Merci d'avoir acheté ce produit.
Installer le projecteur en fonction de
l’environnement et de l’usage envisagé.
Ce manuel explique uniquement comment con gurer ce produit. Veuillez vous
reporter au présent manuel et aux autres manuels relatifs au produit pour garantir
une utilisation correcte de ce produit.
1 Mise en place
2 Disposition
3 Fixation de l’objectif
Pour l'objectif en option, reportez-vous au manuel.
Veuillez suivre ce manuel pas à pas pour une installation rapide.
Se reporter aux tableaux T-1 à T-2 au dos de ce manuel, ainsi qu’aux indications
suivantes pour dé nir la taille d’écran et la distance de projection.
Les valeurs montrées dans la table sont calculées pour un écran de taille complète.
Ⓗ× Ⓥ: Le forma d’écran
ⓐ: Distance du projecteur à l’écran
ⓑ, ⓒ: Hauteur d’écran
Dessus du
projecteur
Dessous du projecteur
Pieds de l’élévateur
DWU1052/DHD1052
Manuel d’utilisation
Guide de con guration rapide

2
DWU1052/DHD1052
Guide de con guration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
HDBaseT
TM
DVI
VIDEO OUT
SDI OUT
Avant de raccorder le projecteur à un appareil, véri ez dans le manuel de
l’appareil qu’il est bien adapté à une utilisation avec ce projecteur et préparez les
éléments nécessaires à la connexion, à savoir un câble convenant au signal de
l’appareil. Consultez votre revendeur si l’accessoire nécessaire n’a pas été livré
avec le produit ou s’il est endommagé.
Procédez à la connexion après avoir véri é que le projecteur et les périphériques
sont hors tension, en vous reportant aux instructions suivantes.
Avant de connecter le projecteur à un système réseau, veuillez aussi lire
attentivement Manuel d’utilisation - Guide de con guration rapide du réseau.
Télécommande
(avec  l)
4 Connecter vos appareils
Adaptateur
USB sans
 l (en option)
Un autre
projecteur
Ordinateur
Monitor Lecteur
VCR/DVD/Blu-ray DiscTM Ordinateur
Point
d’accès
Appareil-photo

3
DWU1052/DHD1052
Guide de conguration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
Utilisez le collier pour
câble fourni pour serrer les
câbles.
Collier pour câble
1. Desserrez la vis en bas à gauche du port WIRELESS.

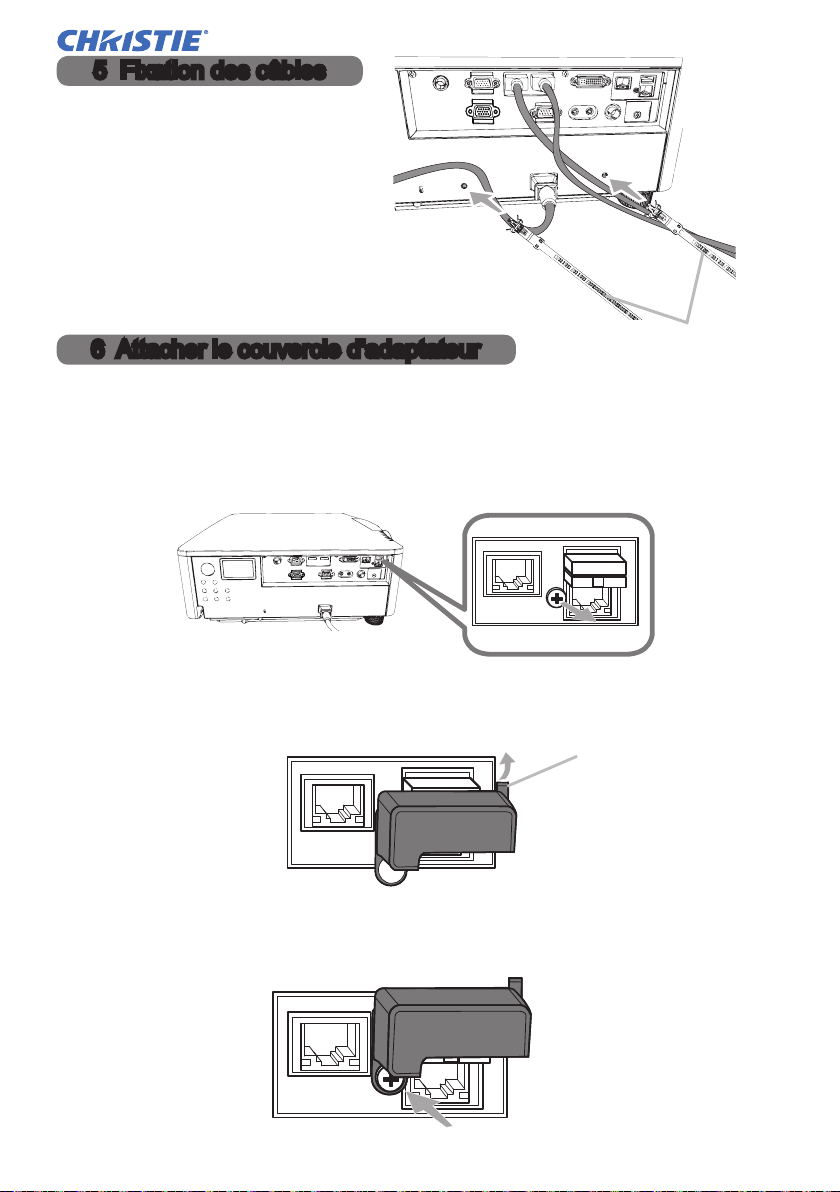

5 Fixation des câbles
6 Attacher le couvercle d'adaptateur
Languette
2. Insérez la languette du couvercle dans l’orice en haut à droite du port
WIRELESS dans le sens de la èche.
3. Aligner les trous des vis sur le projecteur et le couvercle. Puis insérer les vis
déposées du projecteur dans le trou et les serrer.
Adaptateur USB sans l: USB-WL-11N-NS
Température ambiante: 0 ~ 45 °C (fonctionnement)

4
DWU1052/DHD1052
Guide de con guration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
1. Connectez le connecteur du cordon d'alimentation à la AC (prise c.a.) du
projecteur.
2. Connectez fermement la prise du cordon d'alimentation à la prise. Quelques
secondes après le raccordement de l'alimentation électrique, le voyant
POWER s'allume en continu en orange
AVERTISSEMENT ►Utilisez uniquement le cordon d’alimentation fourni.
►N’utilisez pas un cordon d’alimentation entortillé.
7 Connecter l'alimentation électrique
AC
Cordon
d'alimentation
AVERTISSEMENT
►N’utilisez pas un cordon
d’alimentation entortillé.

5
DWU1052/DHD1052
Guide de conguration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
Veuillez insérer les piles fournies dans la télécommande avant de l’utiliser.
(Piles non inclues.)
21 3
1. Assurez vous que vous vous avez solidement branché le cordon
d’alimentation au projecteur et à la prise.
2. Assurez vous que le voyant POWER reste constamment allumé en orange.
3.
Appuyer sur la touche STANDBY/ON du projecteur ou sur la touche ON de la
télécommande.
8 Mise en place des piles
9 Mise sous tension
La lampe du projecteur s'allume ensuite et le voyant POWER commence à
clignoter en vert. Une fois la mise sous tension achevée, le voyant s'arrête de
clignoter et reste allumé en permanence en vert.
Voyant
POWER
Touche ON
Touche
STANDBY/ON
POWER
TEMP
LAMP 1
LAMP 2
SECURITY
SHUTTER
FILTER

6
DWU1052/DHD1052
Guide de con guration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
Appuyez sur la touche ASPECT de la
télécommande.

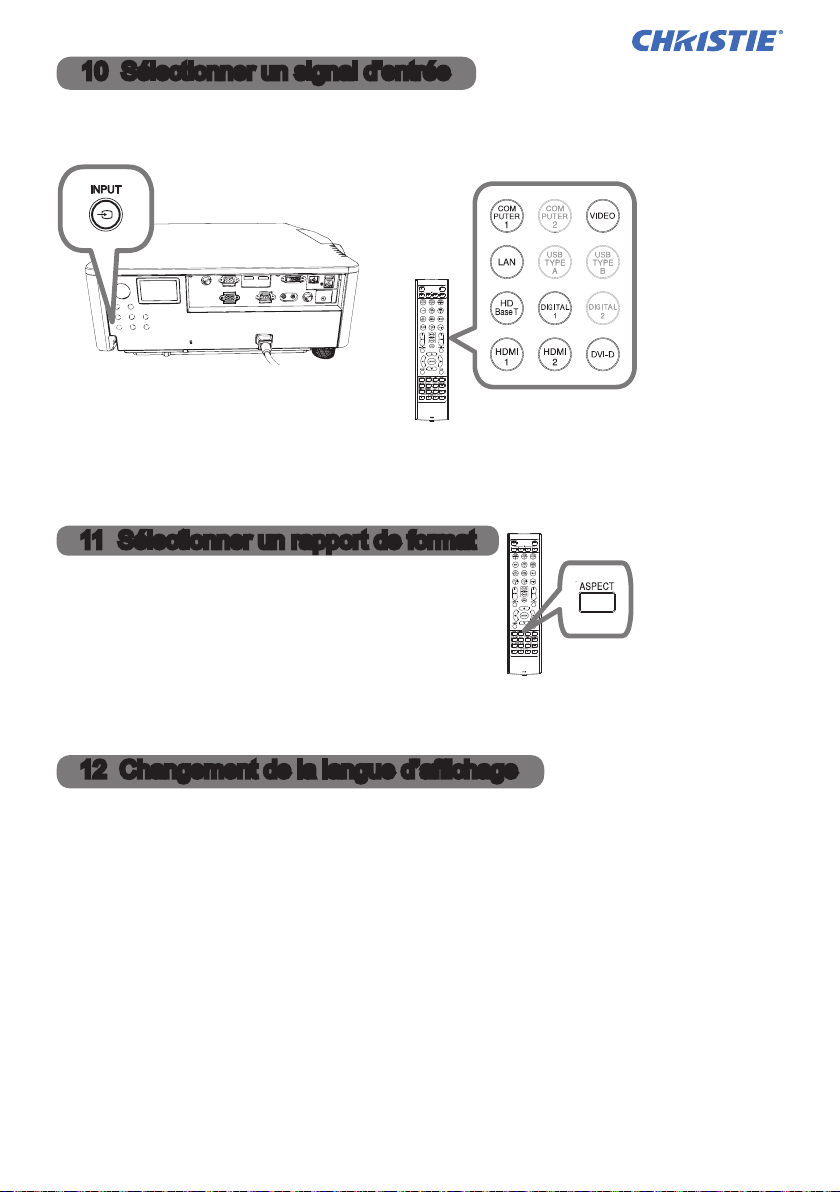

10 Sélectionner un signal d'entrée
11 Sélectionner un rapport de format
Appuyez sur la touche INPUT du projecteur ou sur
les touches d’entrée de la télécommande.
Touche
ASPECT
Veuillez suivre l’af chage à l’écran pour un fonctionnement correct.
12 Changement de la langue d’af chage
1. Appuyez sur la touche MENU sur la télécommande ou sur le panneau de
contrôle du projecteur.
2. Dans MENU COURT, sélectionnez LANGUE.
Puis, sélectionnez la langue de votre choix.
Touches pour les ports d'entrée
Touche INPUT

7
DWU1052/DHD1052
Guide de conguration rapide
020-000860-01 Rev. 1 (12-2015)
LIT MAN USR DWU/DHD1052 CON
1. Pour afcher le menu, afcher sur la touche MENU. Le dernier MENU utilisé
(COURT ou AVANCÉ) apparaît. L’afchage du MENU COURT est prioritaire
après la mise sous tension.
2. (1) Utilisez les touches ▲/▼ du curseur pour
sélectionner une option à paramétrer. Si
vous souhaitez passer au MENU AVANCÉ,
sélectionnez Vers MENU AVANCÉ.
(2) Utilisez les touches ◄/► du curseur pour
paramétrer l’option.
Dans le MENU COURT

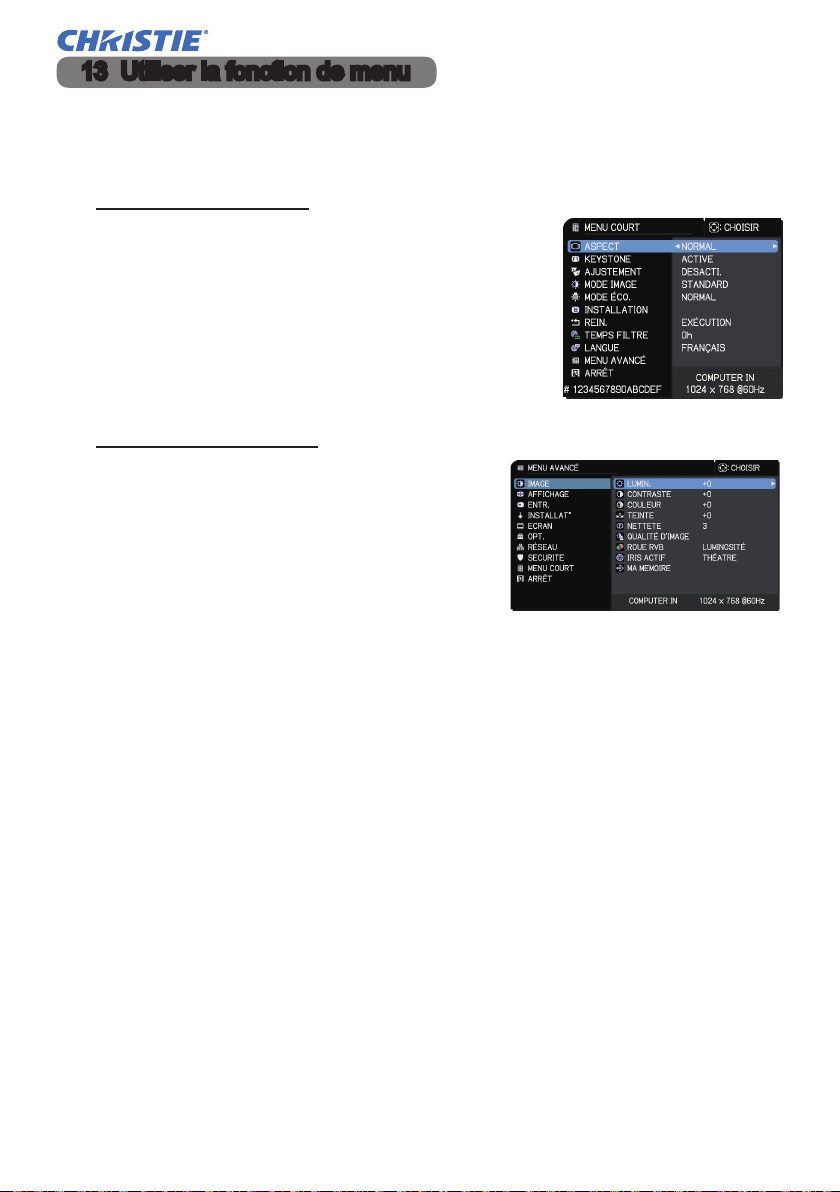

13 Utiliser la fonction de menu
(1) Utilisez les touches ▲/▼ du curseur pour
sélectionner un menu. Pour passer au le
MENU COURT, sélectionnez le MENU
COURT.
Les éléments du menu apparaissent sur le
côté droit.
Dans le MENU AVANCÉ
3. Pour fermer le MENU, appuyez à nouveau sur la touche MENU. Ou
sélectionnez ARRÊT et appuyez sur la touche ◄ du curseur ou la touche
ENTER. Même si vous ne faites rien, la boîte de dialogue disparaîtra
automatiquement après environ 30 secondes.
(2) Appuyez sur la touche ► du curseur
ou la touche ENTER pour déplacer
le curseur vers le côté droit. Utilisez
ensuite les touches ▲/▼ du curseur pour
sélectionner une option à paramétrer et
appuyer sur la touche ► du curseur ou la
touche ENTER pour continuer. Le menu
ou la boîte de dialogue de paramétrage de
l'option sélectionnée apparaît.
(3)
Utilisez les touches conformément aux instructions à l'écran pour paramétrer
l'option.
