clage ZIP HYDROTAP G4 BC 100/75 User manual

Gebrauchsanleitung
Operating instructions
Zip HydroTap®G4 BC 100/75
Zip HydroTap®G4 BC 100/75
de > 2
en > 21
v1.0 08.15 824DE0H0ZN1C 802254DE

2

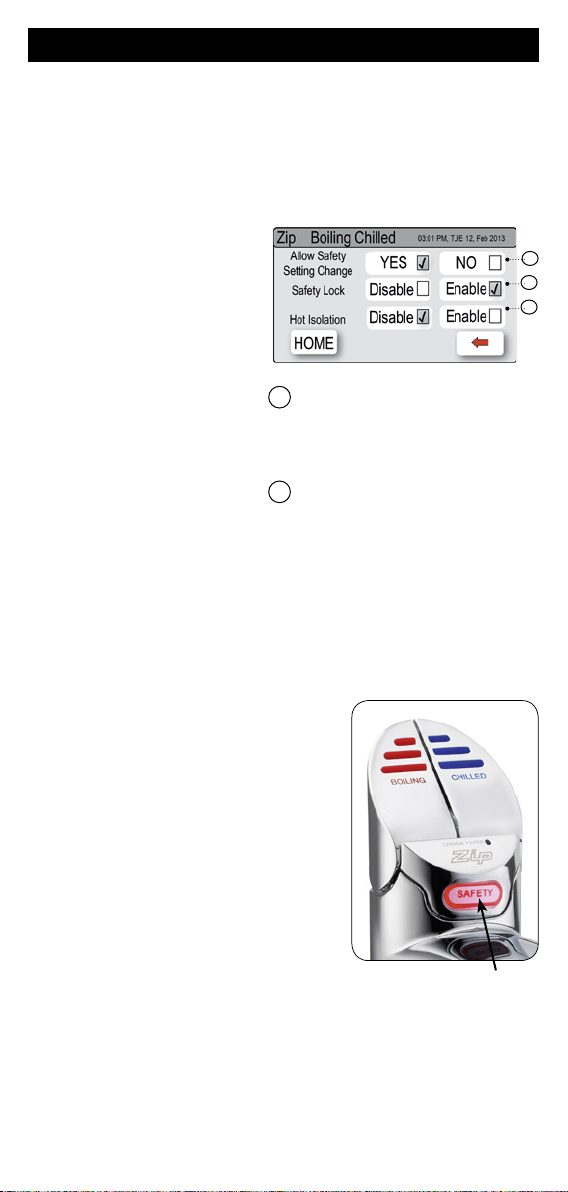

Armatursicherheit
Safetytaste
Die Kindersicherung verhindert, dass kochendes Wasser fließt, wenn
der Kochendwasser-Hebel versehentlich betätigt wird. Diese kann
entweder direkt an der Armatur, oder im Menü aktiviert und deakti-
viert werden, wenn dies in den Sicherheitseinstellungen als Erlaubt
eingestellt wurde.
Die Veränderung der Einstellung der Kindersicherung erlauben
1. Wählen Sie die
[MENÜ]-Schaltfläche, um in
das Hauptmenü zu gelangen
2. Wählen Sie die Schaltfläche
[EINSTELL]
3. Wählen Sie die Schaltfläche
[SICHERHEIT]
4. Drücken Sie die Schaltfläche A, um die Veränderung der Ein-
stellung der Kindersicherung zu erlauben.
Aktivierung oder Deaktivierung der Safetytaste über das Menü
5. Drücken Sie die Schaltfläche B, um Aktivieren oder Deaktivie-
ren auszuwählen.
Hinweis: Nach Fertigstellen der Einstellungen können diese vor
Änderungen geschützt werden, indem im Menü [NEIN] ausgewählt
wird.
Für Verbrühschutz siehe Seite 17
B
C
A

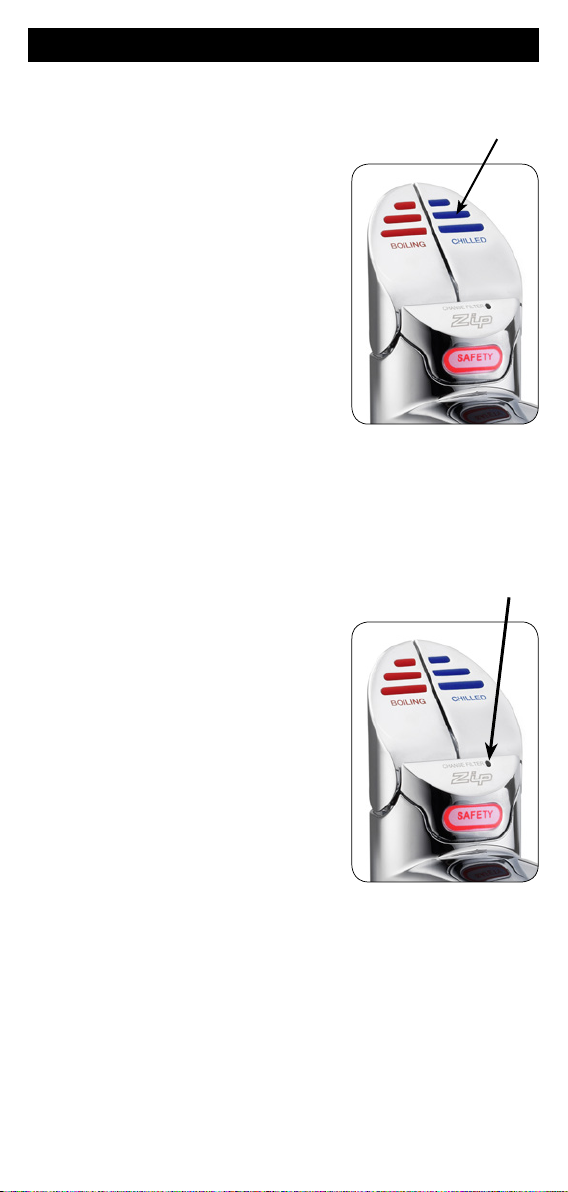

Aktivierung der Kindersicherung an der Armatur
Um die Kindersicherung zu aktivieren, be-
rühren Sie gleichzeitig die Safetytaste und
betätigen Sie die blaue Kaltwassertaste
für etwa zehn Sekunden. Die Safetytaste
leuchtet, sobald die Kindersicherung
aktiviert wurde.
Deaktivierung der Kindersicherung an
der Armatur
Um die Kindersicherung zu deaktivieren,
berühren Sie gleichzeitig die Safetytaste
und betätigen Sie die blaue Kaltwasser-
taste für etwa zehn Sekunden. Die Safety-
taste erlischt, sobald die Kindersicherung
deaktiviert wurde.

3

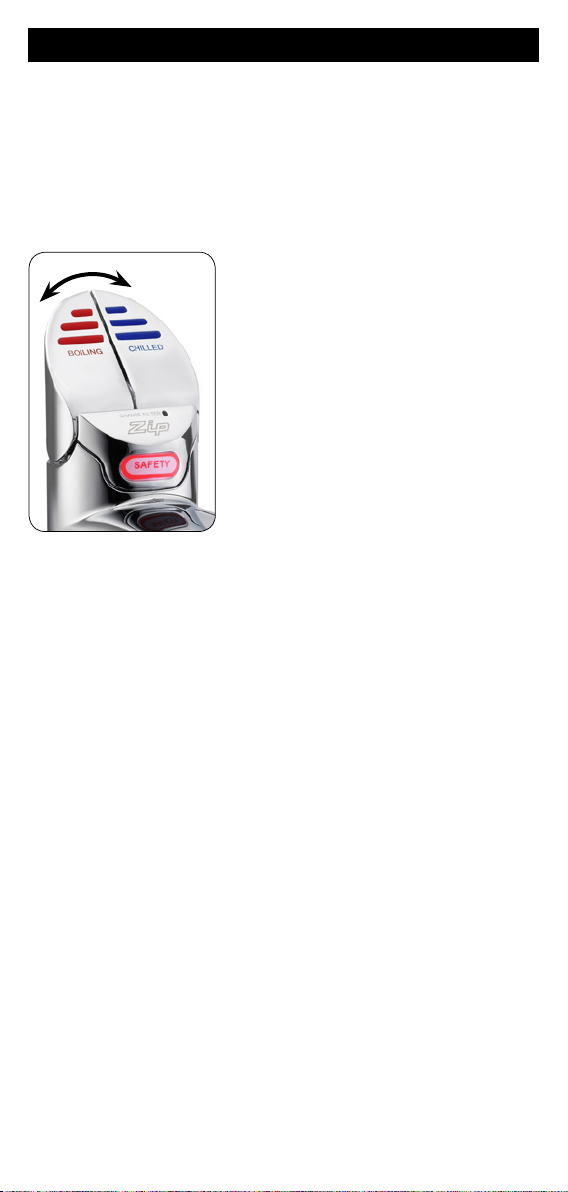

Bedienung der Armatur
Kochendwasser-Hebel
(ohne Kindersicherung)
Betätigen Sie die rote Taste, um kochendes Wasser zu zapfen. Wenn
die Taste niedergedrückt wird, fließt kochendes Wasser solange sie
festgehalten wird. Wenn die Taste angehoben wird, fließt Wasser für
eine im Menü einstellbare Zeitdauer zwischen 5 und 15Sekunden.
Anschließend muss die Taste in die Aus-Stellung zurück bewegt
werden.
(mit Kindersicherung)
Die rote Taste und die Safetytaste müssen innerhalb von 2Sekunden
gleichzeitig gedrückt werden, um Kochendwasser zu zapfen.
Hebel ziehen oder drücken
Gekühltwasser-Hebel
Betätigen Sie die blaue Taste, um gekühltes Wasser zu zapfen. Wenn
die Taste niedergedrückt wird, fließt gekühltes Wasser solange sie
festgehalten wird. Wenn die Taste angehoben wird, fließt Wasser für
eine im Menü einstellbare Zeitdauer zwischen 5 und 15Sekunden.
Anschließend muss die Taste in die Aus-Stellung zurück bewegt
werden.

4
LED‘s
Rote LED‘s
Rote Kochendwasser-LED
Durchgehend leuchtend
Kochendwasser steht zur Verfügung.
Langsam blinkend
Kochendwasser ist unterhalb der einge-
stellten Temperatur.
Warten Sie bis das Licht auört zu
blinken, bevor Sie erneut Wasser zapfen.
Das Blinken tritt typischerweise nach dem
Einschalten oder Aufwachen aus dem
Schlaf-Modus auf.
Vorgehensweise
> Schützen Sie das HydroTap mit einer
Decke o.ä. vor direkter Sonnenein-
strahlung
> Schalten Sie die Armatur in normalen
Arbeitsmodus
> Schalten Sie das Gerät ab
> Ziehen Sie beide Tasten in die vordere
Position
> Schalten Sie das Gerät ein
> Das Gerät führt nun die Kalibrierung
selbständig durch
> Bringen Sie die Tasten wieder in die
neutrale Position
Die Intensität des Lichtes variiert je nach Ort der Installation, daher
ist es ratsam den Sensor für die Safetytaste nach der Installation neu
zu kalibrieren.
Jegliche direkte Sonneneinstrahlung muss dafür vermieden werden.
Schließen Sie dafür alle Rollos, Vorhänge, etc. in der Nähe.
Beide Hebel nach
vorn ziehen
Kalibrierung der Kindersicherung
Safety-
sensor

5
LED‘s
Filter-LED
Weiße Filter-LED aus
Der Filter muss nicht gewechselt werden.
Weiße Filter-LED blinkt langsam
Die maximale Lebensdauer des Filters ist
erreicht und er muss gewechselt werden.
Dies wird außerdem auf dem LCD-Display
angezeigt. Im Abschnitt „Wartung des
Filters“ wird Näheres zum Wechseln des
Filters erklärt.
Weiße Filter-LED
Blaue Gekühltwasser-LED
Durchgehend leuchtend
Temperatur des gekühlten Wassers ent-
spricht der eingestellten Temperatur.
Langsam blinkend
Temperatur des gekühlten Wassers ist
nicht innerhalb des eingestellten Be-
reichs; dies geschieht bspw. durch starke
Nutzung.
Wenn die Temperatur wieder in dem ein-
gestellten Bereich ist, so hört das Blinken
auf. Dies kann einige Minuten dauern.
Blaue LED‘s

6

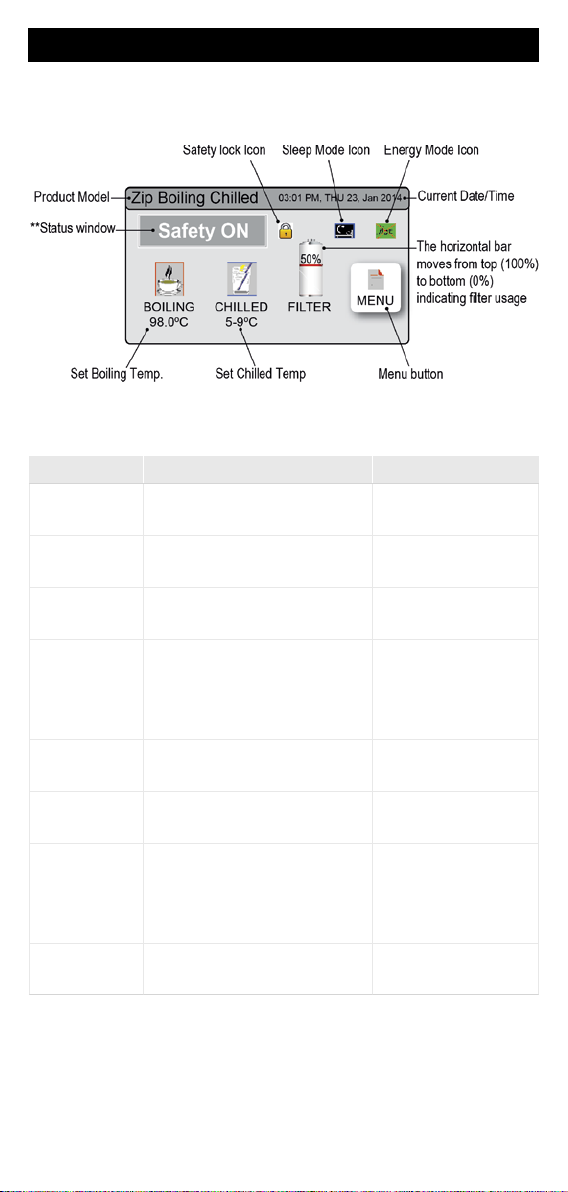

Der ZIP HydroTap verfügt über einen Touchscreen für leichte Bedie-
nung und Einstellung.
Andere mögliche Nachrichten im Status-Menü:
Status Information Hinweis
Safetytaste
aktiv
Das Gerät ist in normalem
Arbeitsmodus
-
Safetytaste
inaktiv
Kindersicherung ist aktiviert Siehe Abschnitt F –
Sicherheit
Systemfehler Das Gerät hat einen oder
mehrere Systemfehler
Siehe Abschnitt B
Ruhezustand Das System befindet sich
im Ruhezustand. Kochend-
wasser steht nicht zur
Verfügung
Log Speicher
voll
-Siehe Abschnitt F –
Energiesparen
Filter
tauschen
Externer/interner Filter
muss gewechselt werden
-
System AUS
System befindet sich im
ausgeschalteten Modus. Kein
Kochend- oder Gekühltwas-
ser steht zur Verfügung
Siehe Abschnitt C
Verbrüh-
schutz aktiv
Verbrühschutz ist aktiviert. Siehe Abschnitt F –
Energiesparen
LCD-Display

7
LCD-Display Menü
Haupt-
menü Untermenü Untermenü-Op- tionen
Ab-
schnitt
Sprache > Deutsch A
Information
> Gerätedaten
> Fehlerspei-
cher
> Filter Daten
> Seriennummer
> Listen B
Installation
> Filter spülen
> Filter zu-
rücksetzen
> Kalibrierung
Siedepunkt
> Booster
> Kalibrierung
Lichtsensor
> Reset-Optionen
> Kalibrierungs-
optionen
C
Service > Passwortge-
schützt D
Passwort > Passwort
aktivieren
> Passwort ein-
stellen
> Passwort än-
dern
E

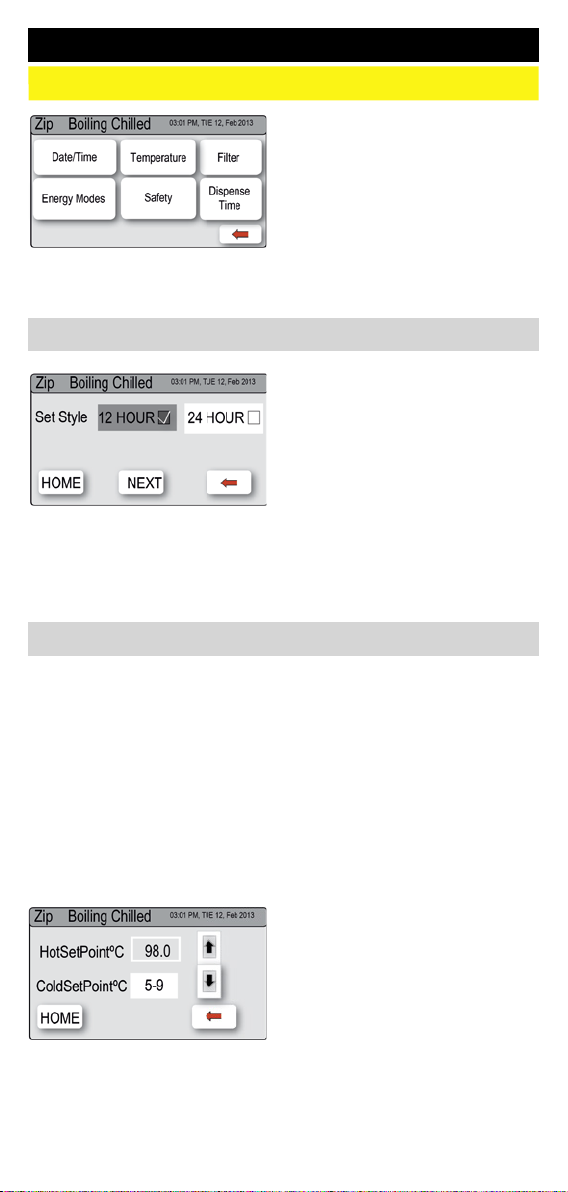

Einstellung
> Datum/Zeit
> Temperatur
> Filter
> Energiespa-
ren
> Sicherheit
> Zapfdauer
> 12/24 h Modus
> warm/kalt
Sollwert
> Lebensdauer
Filter (Liter)
> Lebensdauer
Filter (Monate)
> Einstellungen
Ruhezustand
> Kindersicherung
> Verbrühschutz
> warm/kalt
zapfen
F

8
1. Wählen Sie die [Spra-
che]-Schaltfläche
2. Wählen Sie Ihre gewünschte
Menüsprache
3. Wählen Sie [ ], um ins
vorherige Menü zu gelangen
oder wählen Sie [HOME], um
das Menü zu verlassen.

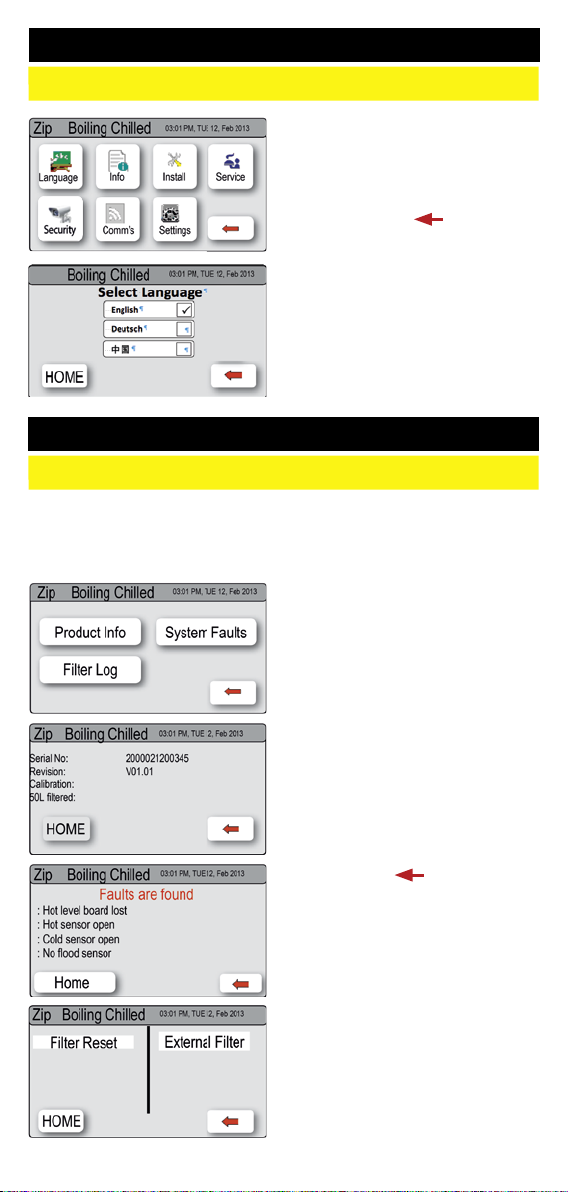

A Sprache einstellen
B Systeminformation
In diesem Abschnitt können Sie die Seriennummer Ihres Gerätes
finden, Systemfehler prüfen oder sich den Ereignis-Speicher Ihres
Gerätes ansehen.
LCD-Display Bedienung - Abschnitt A
LCD-Display Bedienung - Abschnitt B
1. Wählen Sie die [MENÜ]-Schalt-
fläche, um ins Hauptmenü zu
gelangen.
2. Wählen Sie die [INFO]-Schalt-
fläche.
> Wählen Sie [Gerätedaten], um
die Seriennummer Ihres Gerä-
tes einzusehen.
> Wählen Sie [Fehlerspeicher], um
Fehlerinformationen abzurufen.
> Wählen Sie [Filter Daten], um
Filterereignisse anzuzeigen.
3. Wählen Sie [ ], um ins vor-
herige Menü zu gelangen oder
wählen Sie [HOME], um das
Menü zu verlassen.

9
C Installation
Stellen Sie einen Eimer, oder ähnliches Gefäß bereit, um Wasser,
das beim Spülen des Filters austritt, aufzufangen. Önen Sie die
Filterklappe an der rechten Vorderseite Ihres Gerätes. Sie sehen nun
die Filterpatrone. Hinter der Filterpatrone befindet sich die etwa
600mm lange Spülleitung mit einem Ventil. Halten Sie das lose Ende
der Leitung in den Eimer.

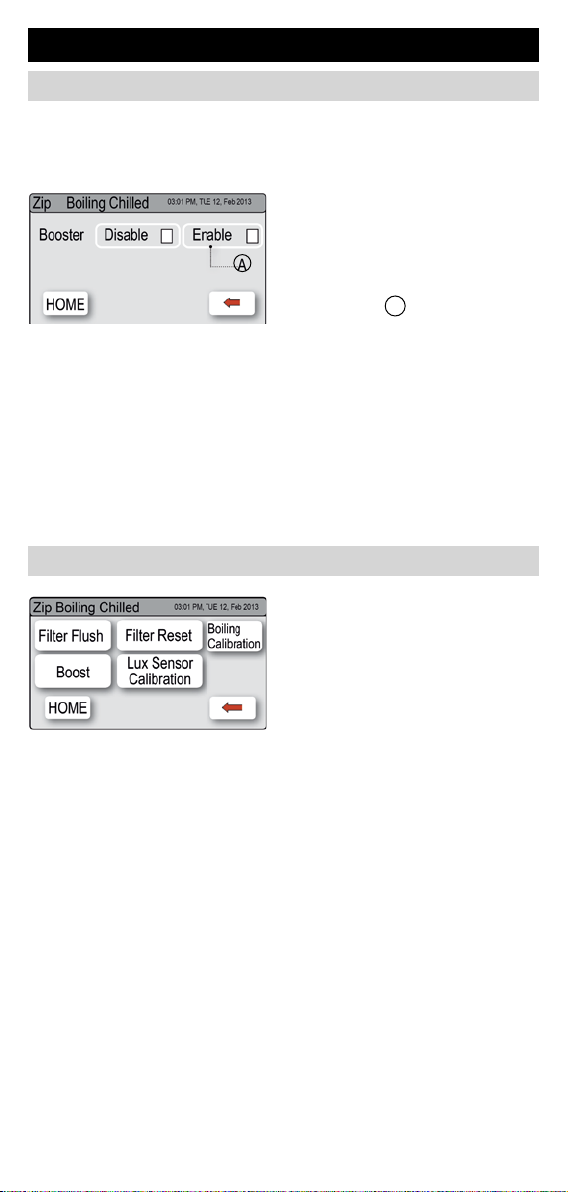

Untermenüs
I. Filter spülen
II. Filter zurücksetzen
III. Kalibrierung Siedepunkt
IV. Booster
V. Kalibrierung Lichtsensor
LCD-Display Bedienung - Abschnitt C
I. - Filter spülen
Hinweis: Um alle abgelagerten Ruß-Partikel (diese sind normal) aus
dem Filter zu spülen, sollten Sie mindestens 10l Wasser durch den
Filter laufen lassen.
1. Wählen Sie die [MENÜ]-Schalt-
fläche, um ins Hauptmenü zu
gelangen.
2. Wählen Sie [Install] und önen
Sie das Ventil.
3. Wählen Sie [Filter spülen].
4. Wählen Sie [Start] um den Spülvorgang zu starten. Ist der Spülvor-
gang beendet, schließen Sie das Ventil und drücken auf [STOP].
5. Wählen Sie [ ], um ins vorherige Menü zu gelangen, oder wäh-
len Sie [HOME], um
das Menü zu verlassen.
6. Wird der Spülvorgang nach der Inbetriebnahme durchgeführt, so
geht das Gerät nach Abschluss des Spülvorgangs in den Kalibrier-
modus. Folgte der Spülvorgang auf einen Filterwechsel, so kehrt
das System ins Hauptmenü zurück
Position
OFFEN
Position
GESCHLOSSEN
AUF
ZU
Sobald Ihr ZIP HydroTap G4 das erste mal angeschlossen wird
startet die konfiguration automatisch. Zusätzlich kann man über das
[Install]-Menü manuell Konfigurationen vornehmen.

10
1. Wählen Sie die MENÜ]-Schalt-
fläche, um ins Hauptmenü zu
gelangen.
2. Wählen Sie [Install].
3. Wählen Sie [Filter zurücksetzen]
Nach einem Filterwechsel sollte der Zähler zurückgesetzt werden.
Das ZIP HydroTap ist mit einem selbständigen Kalibriersystem ausge-
stattet. Dieses wird nach der Inbetriebnahme gestartet und nachdem
die Kalibrierung abgeschlossen ist, kehrt das Gerät in den normalen
Arbeitsmodus zurück. Möchten Sie das Gerät zu einem späteren Zeit-
punkt erneut kalibrieren, folgen Sie diesen Anweisungen.
1. Wählen Sie die [MENÜ]-Schalt-
fläche, um ins Hauptmenü zu
gelangen.
2. Wählen Sie [Install].
3. Wählen Sie [Kalibrierung Siede-
punkt].
4. Zum Starten der Kalibrierung,
wählen Sie [kalibrieren].
III. - Kalibrierung Siedepunkt
Achtung: Im Allgemeinen kann es vorkommen, dass Kochendwasser-
geräte Dampf aus der Armatur ablassen. Seien Sie vorsichtig, wenn
dies passiert, um Verbrühungen zu vermeiden.
II. - Filter zurücksetzen
Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer
des Filters anzupassen und den Verbrauch des Filters einzustellen
(Details hierzu auf Seite 14).
LCD-Display Bedienung - Abschnitt C
4. Wählen Sie im nächsten Bildschirm den Filter aus, den Sie zu-
rücksetzen wollen. Folgen Sie anschließend den Schritten aus „I“
wenn Sie den Filter spülen wollen. Wählen Sie [HOME], um das
Programm zum Zurücksetzen abzubrechen. Um die Lebensdauer
des Filters anzupassen, oder die Verwendung des Filters einzu-
stellen, folgen Sie den Anweisungen im Abschnitt F
