clage DSX Touch User manual

Montážní návod pro odborníky
12.15
CZ > 2 - 17
E-Komfortní průtokový ohřívač vody DSX Touch

DSX TOUCH
2
Obsah
1. Obsah..................................................................................................3
2. Bezpečnostní pokyny ......................................................................................4
3. Technické údaje ..........................................................................................5
4. Rozměry................................................................................................6
5. Instalace................................................................................................6
Montážní místo ..........................................................................................6
Montážní příslušenství .....................................................................................7
Montáž nástěnného držáku .................................................................................8
Montáž připojovacího příslušenství ...........................................................................8
Montáž přístroje..........................................................................................9
Montáž držáku pro dálkové ovládání .........................................................................10
6. Přímé napojení ..........................................................................................11
7. Elektrické připojení.......................................................................................12

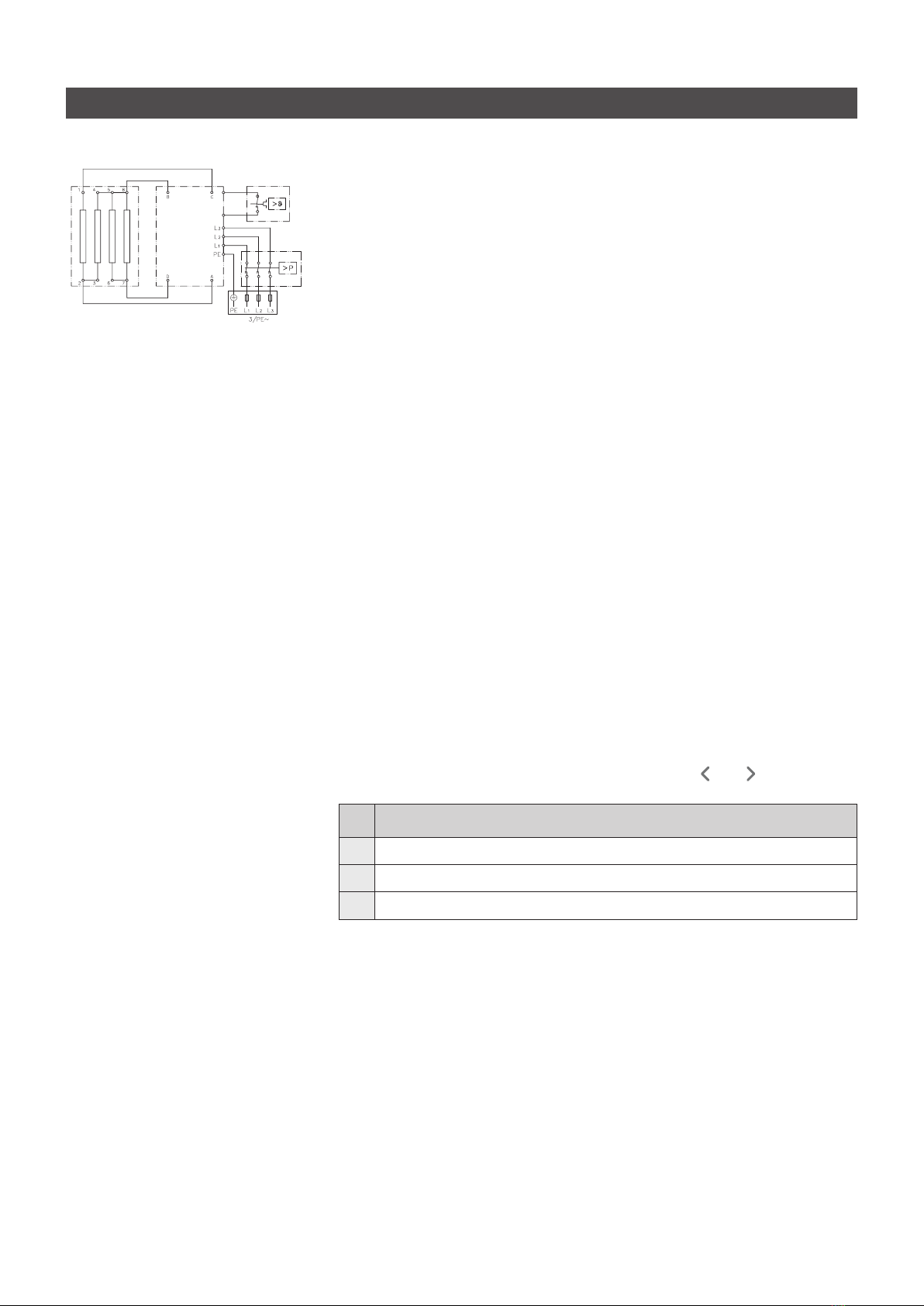

Elektro schéma..........................................................................................12
Stavební připravenost.....................................................................................12
Relé pro odpojení........................................................................................12
Elektrické připojení zdola ..................................................................................13
Elektrické připojení shora ..................................................................................14
8. Uvedení do provozu .....................................................................................15
Nastavení výkonu........................................................................................15
Dálkové ovládání ........................................................................................15
Uzamčení funkcí.........................................................................................16
Poznámky v případěproblémůs připojením dálkového ovládání ....................................................16
Reinstalace - opětovné zprovoznění..........................................................................16
9. Údržba ................................................................................................17
Čištění a výměna filtračního sítka ...........................................................................17
Čištění a výměna filtračního sítka s přímým napojením...........................................................17
10. Životní prostředí a recyklace ..............................................................................18

3
CLAGE

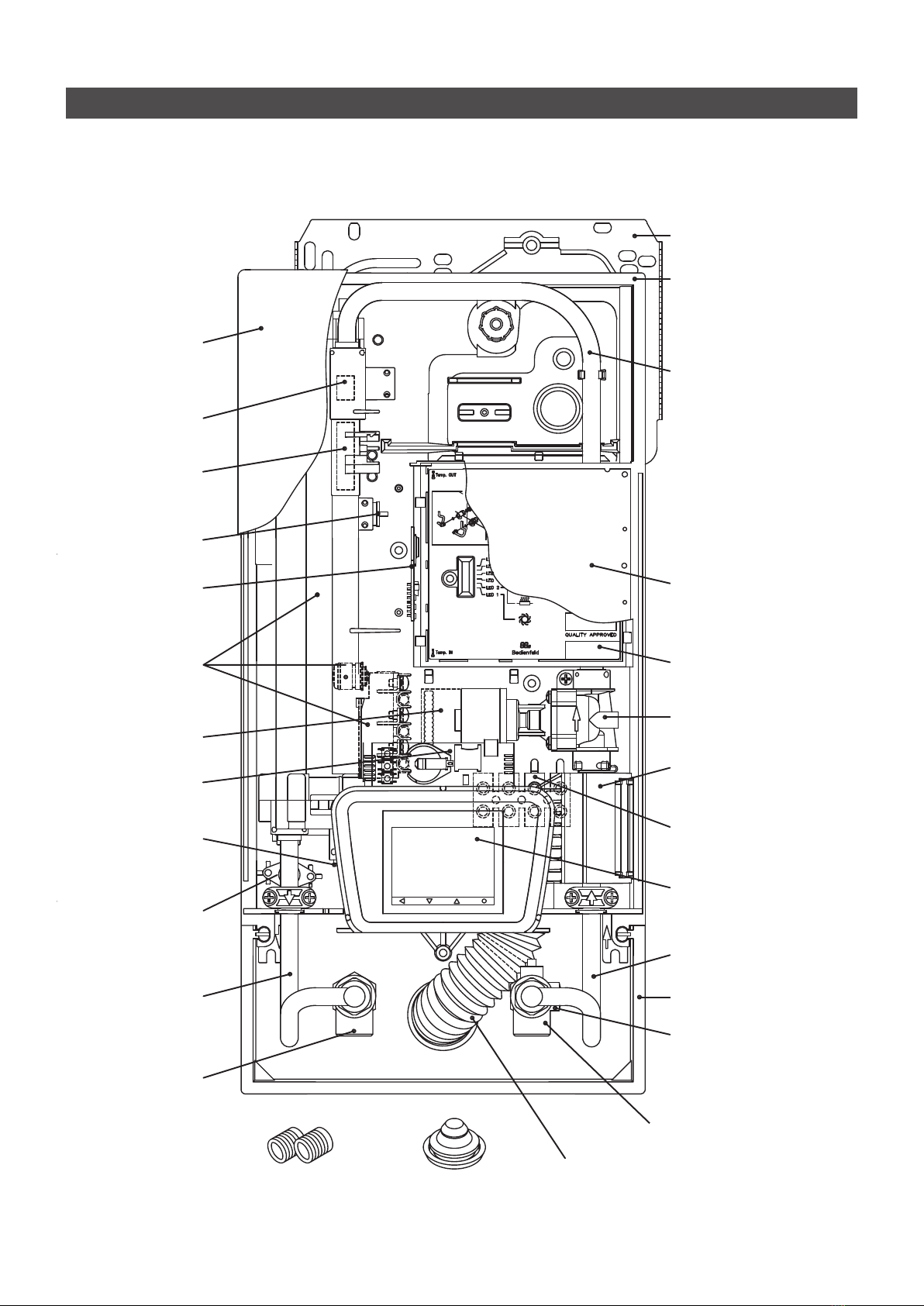

Při objednání náhradních dílů prosím uveďte typ přístroje a výrobní číslo!
Napojovací trubka
Elektronika
Kryt elektroniky
Krycí klapka
Připojovací svorkovnice
Spodní rámeček
Připojení studené vody
Jemný filtr
Pryžová manžeta proti stříkající vodě
Pryžová průchodkaG½Závitová vsuvka
DSX Touch-horní kryt
Zpětný ventil
Snímačprůtoku
Teplotní čidlo-sada
Bezdrátový adaptér
Teplotní čidlo-sada
Výstupní trubka
Spodní díl
Nástěnný držák
Připojení teplé vody
1. Přehled
Teplotní pojistka (STB)
Topný díl s tlakovou
pojistkou (SDB)
Vstupní trubka
Servomotor s elektronikou
Servomotor s elektronikou
Elektronika dotekové
obrazovky
Doteková obrazovka

DSX TOUCH
4
2. Bezpečnostní pokyny
• Používejte přístroj jen v případě, pokud byl správně instalován a pouze v bezchybném technickém stavu.
• Nikdy neodstraňujte vrchní kryt přístroje, pokud nebude přístroj trvale odpojen od elektrické sítě.
• Nikdy neprovádějte na přístroji nebo na elektrickém vedení a potrubí technické úpravy.
• Přístroj musí být bezpodmínečně uzemněn!
• Berte v úvahu skutečnost, že teplota vody vyšší než cca. 43 ° C je vnímána jako horká, a to zejména u dětí,
a může způsobit pocit pálení. Upozorňujeme, že armatury a kohouty mohou být velmi horké, jestliže je
spotřebič v provozu delší dobu.
• Přístroj je vhodný jedině pro domácí použití a podobné účely uvnitř uzavřených a mrazuvzdorných místností.
Musí být použit pouze pro ohřev pitné vody.
• Přístroj nesmí být nikdy vystaven mrazu!
• Uvedené hodnoty na typovém štítku musí být dodrženy.
• V případě poruchy okamžitě vypněte jistič. V případě netěsnosti, ihned zavřete přívod studené vody. Opravy
musí být provedeny výhradně školeným odborníkem.
• Tento spotřebič nesmí používat děti mladší 3 let a osoby s omezením fyzické, senzorické nebo duševní scho-
pnosti či s nedostatkem zkušeností nebo znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich
bezpečnost. Děti by měly být pod dozorem, abyste se ujistili, že si nebudou hrát se spotřebičem.
Před instalací a používáním spotřebiče si pozorně přečtěte tento návod! Uschovejte si jej s přístrojem pro budoucí použití!
Návody jsou určeny pro specialistu, který je odpovědný za instalaci spotřebiče. Provozní příručky jsou pro koncového uživatele.
Přiložené příručky odpovídají technickým specifikacím spotřebiče.
Nejnovější verzi návodu je možno nalézt na internetové adrese www.clage.com.
• Udržujte dálkový ovladač a nástěnný držák v bezpečné vzdálenosti od kreditních karet nebo jiných karet s
magnetickým proužkem. Zabudované magnety v držáku mohou poškodit magnetický proužek karty.

5
CLAGE
Typ DSX TOUCH
Třída energetické úspornosti A 1)
Jmenovitý výkon / proud 18kW..27 kW (26A..39A)
Zvolený výkon / proud 18kW / 26A 21kW / 30A 24kW / 35A 27kW / 39A
Elektropřipojení 3~/PE 380..415V AC 3~/PE 400 V AC
Požadovaný průřez vodiče 2) 4,0mm24,0mm26,0mm23) 6,0 mm2
Průtok teplé vody (l/min)
max. při ∆t = 28K
max. při ∆t = 38K
9,2
6,8
10,7
7,9
12,3
9,0
13,8
10,2
Objem 0,4l
Typ instalace Uzavřená, 1,0 MPa (10 bar) Tlaková
Topný systém Neizolovaný topný drát IES®
Požadovaný specifický odpor vody při
15 °C:
Specifická el. konduktivita vody
≥ 1100Ωcm
≤ 90mS/m
Vstupní teplota ≤ 70°C
Spínací průtok 2,5l/min
Tlakové ztráty 0,2 bar při 2,5 l/min 1,3 bar při 9,0 l/min
Teplotní rozsah 20 – 60°C
Vodovodní připojení G½
Hmotnost (s vodní náplní) 4,2kg
Třída ochrany dle VDE I
Osvědčení o zkoušce hlučnosti PA-IX 6822/I
Typ ochrany / bezpečnost IP24
1) Prohlášení je v souladu s nařízením EU č 812/2013.1).
2) Maximální použitelný průřez kabelu 10mm2
3) Při výměně 21 kW / 380 V spotřebiče může být použit vodič o průřezu 4mm2.
3. Technické údaje
Typ FX Dálkové ovládání
Provozní napětí 3V
Typ baterie 2 × AAA Alkalické 1)
Typ ochrany IP20
Dosah 10 metrůvčetněstěn
Vysílací výkon max. 1mW
Vysílací/ přijímací kmitočet 868,3MHz
Vysílací záření nesměrové
Schválení Evropa EN300220/ CE
1) Nesmějí být použity dobíjecí baterie (akumulátory)

DSX TOUCH
6
4. Rozměry
231
231
170
363
466
56
100
97
Maßangaben in mm
Musí být dodrženy následující předpisy:
• VDE 0100
• EN 806
• Předpisy místních dodavatelů energie a vody
• Údaje uvedené na výkonovém štítku
• Používejte správné a nepoškozené nářadí
5. Instalace
Montážní místo
• Přístroj musí být provozován pouze v nezámrzných prostorách. Nikdy nevystavujte přístroj mrazu.
• Přístroj musí být namontován na stěně s připojovacím šroubením na vodu směřujícím dolů.
• Přístroj odpovídá ochrannému typu IP25 a může být instalován v ochranné zóně
• podle VDE 0100 část 701.
• Aby nedošlo k tepelným ztrátám, měla by být vzdálenost mezi průtokovým ohřívačem vody a odběrovým místem co nejkratší.
• Pro servisní práce by měl být v přívodním potrubí nainstalován uzavírací ventil.
• Přístroj musí být přístupný pro servisní práce.
• Mohou být použity vodovodní trubky z mědi nebo nerezi. Trubky plastové mohou být použity jen v případě, odpovídají-li DIN
16893. Trubka teplé vody musí mít tepelnou izolaci.
• Specifický odpor vody musí být při 15°C alespoň 1100 Ωcm. Na specifický odpor se můžete informovat u svého dodavatele vody.
Rozměry v mm

7
CLAGE

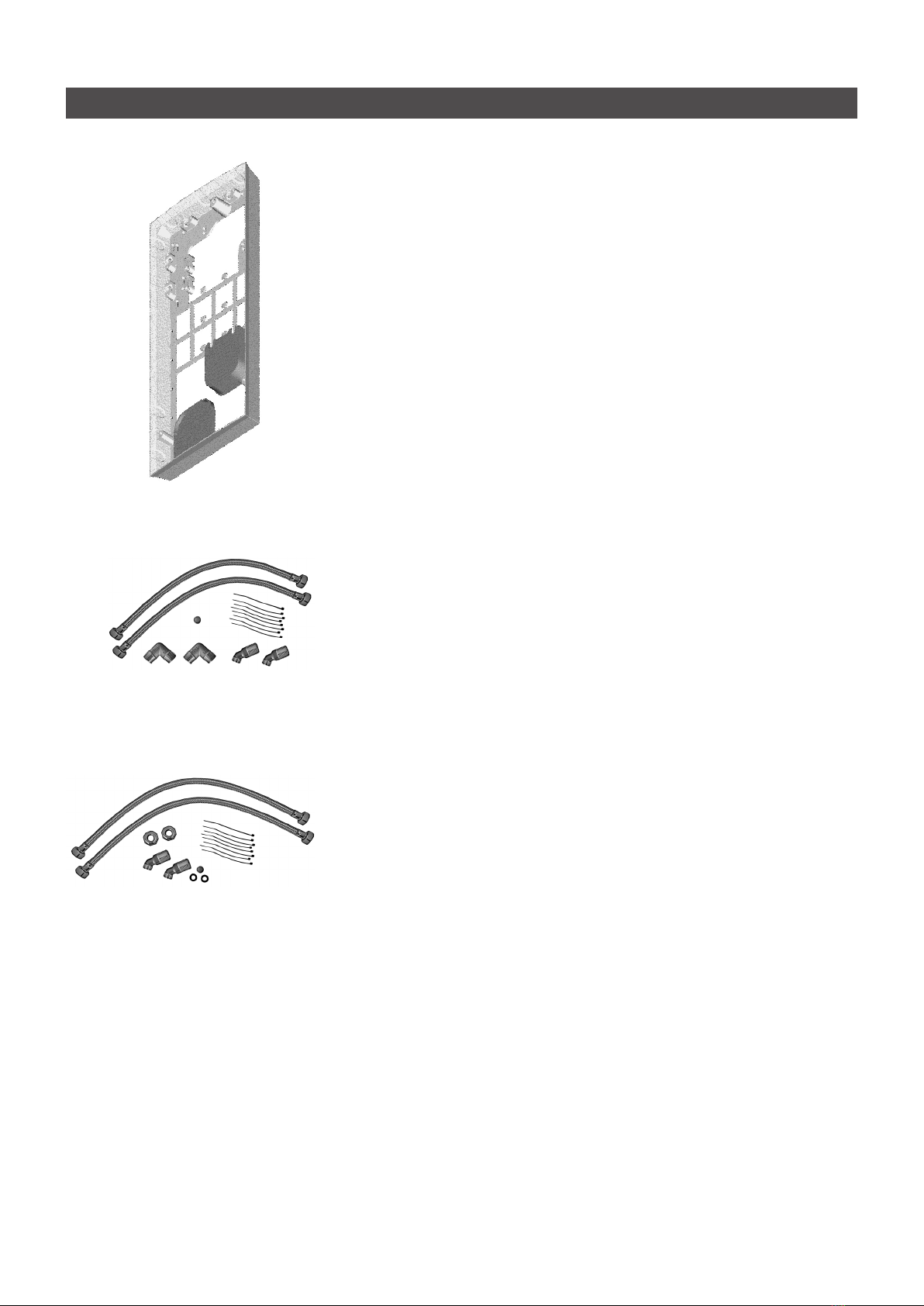

V případě instalace v obtížných stavebních podmínkách, doporučujeme použít toto
montážní příslušenství:
Montážní rám RDX
(Art.-Nr. 34100)
S pomocí tohoto montážního rámu můžete nainstalovat průtokový ohřívač v níže uve-
dených případech, kdy elektrické připojení je ze zdi vyvedeno na nevhodném místě pod
ohřívačem, nebo je připojovací kabel veden v liště po omítce.
Montážní příslušenství
RDX
VDX
UDX
5. Instalace
Připojovací souprava VDX
(Art.-Nr. 34120) – RDX je nezbytný! –
Pomocí této montážní sady pro ohřívače vody může být přístroj namontován i v případě,
že připojení vody vychází ze zdi mimo přímé napojení na přístroj, nebo je závit hluboko
pod omítkou. Elektrické připojení může přijít ze zdi na jakémkoli místě pod přístrojem,
nebo může být napojeno viditelně v liště na stěně. Je však nutné použít rám RDX.
Připojovací souprava UDX
(Art.-Nr. 34110) – RDX je nezbytný! –
Pomocí této montážní sady pro ohřívače vody může být přístroj namontován i v
případě, že připojení vody je vedeno shora po stěně (mimo základnu ohřívače).
Elektrické připojení může přijít ze zdi na jakémkoli místě pod přístrojem, nebo může
být napojeno viditelně v liště na stěně. Je však nutné použít rám RDX.

DSX TOUCH
8
5. Instalace
Poznámka: Pokud nainstalujete tento elektronický průtokový ohřívač výměnou za
konvenční ohřívač vody, pak není potřeba vrtat otvory pro držák, v tomto případě by
nemělo být nutné provedení kroku 2.

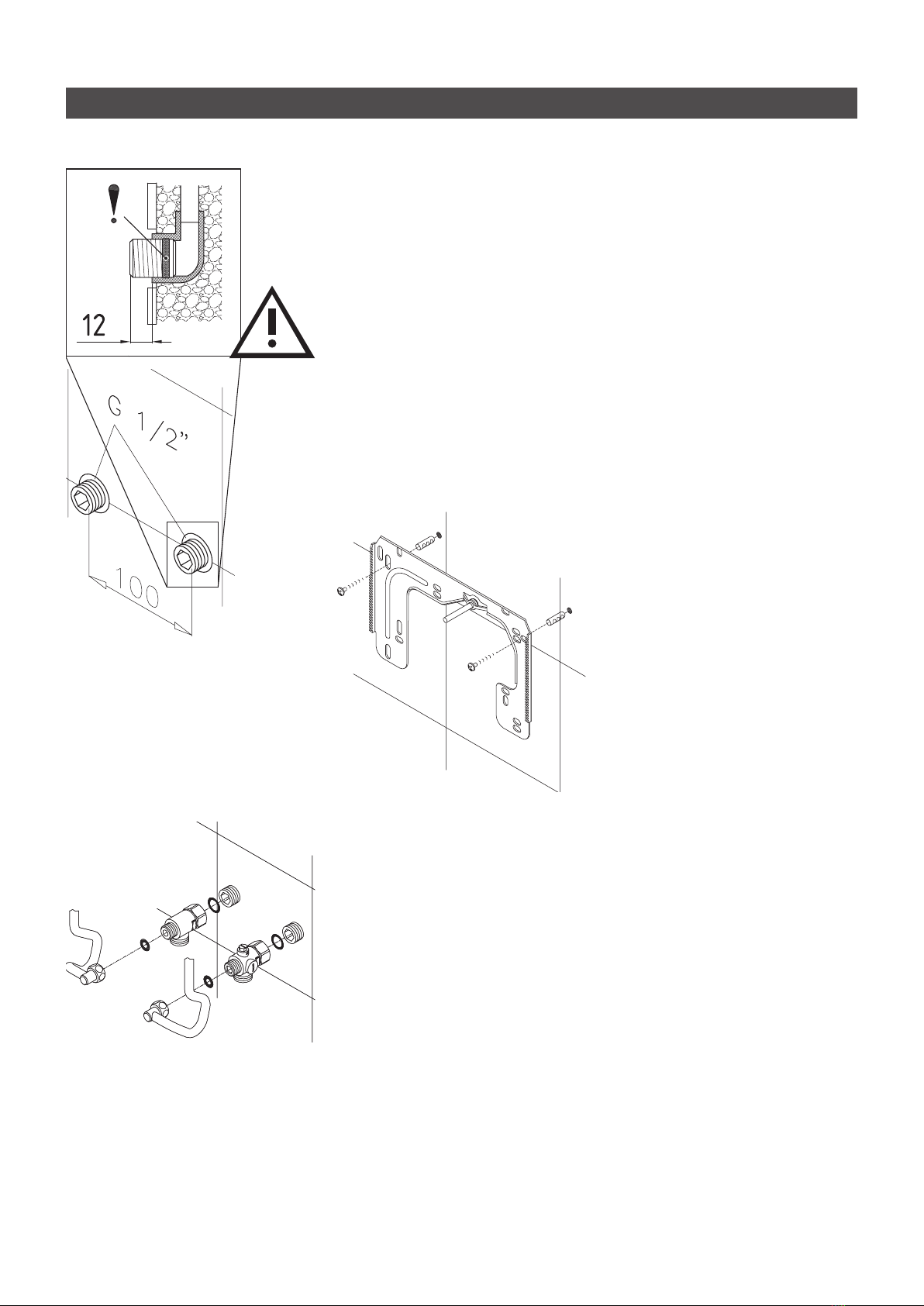

Před instalací důkladně vypláchněte přívodní vodovodní trubky, aby jste odstra-
nili nečistoty z potrubí.
1. Pomocí 12 mm šestihranného klíče našroubujte matice do vsuvky na připojení do
zdi. Po utažení je třeba dodržet aby závit vyčníval 12 mm
2. Držte dodanou montážní šablonu na zdi a nastavte ji tak, aby se shodovaly otvory v
šabloně s připojeními. Označte si vrty odpovídajícím způsobem na šablonu a vyvr-
tejte díry 6 mm vrtákem. Nasaďte dodané hmoždinky a našroubujte nástěnný držák.
3. Odchylka mezi dlaždicemi nebo povrchové nerovnosti se dají vyrovnat dodanými
distančními tělísky až o 30 mm. Distanční tělíska se montují mezi zeď a nástěnný
držák.
Montáž nástěnného držáku

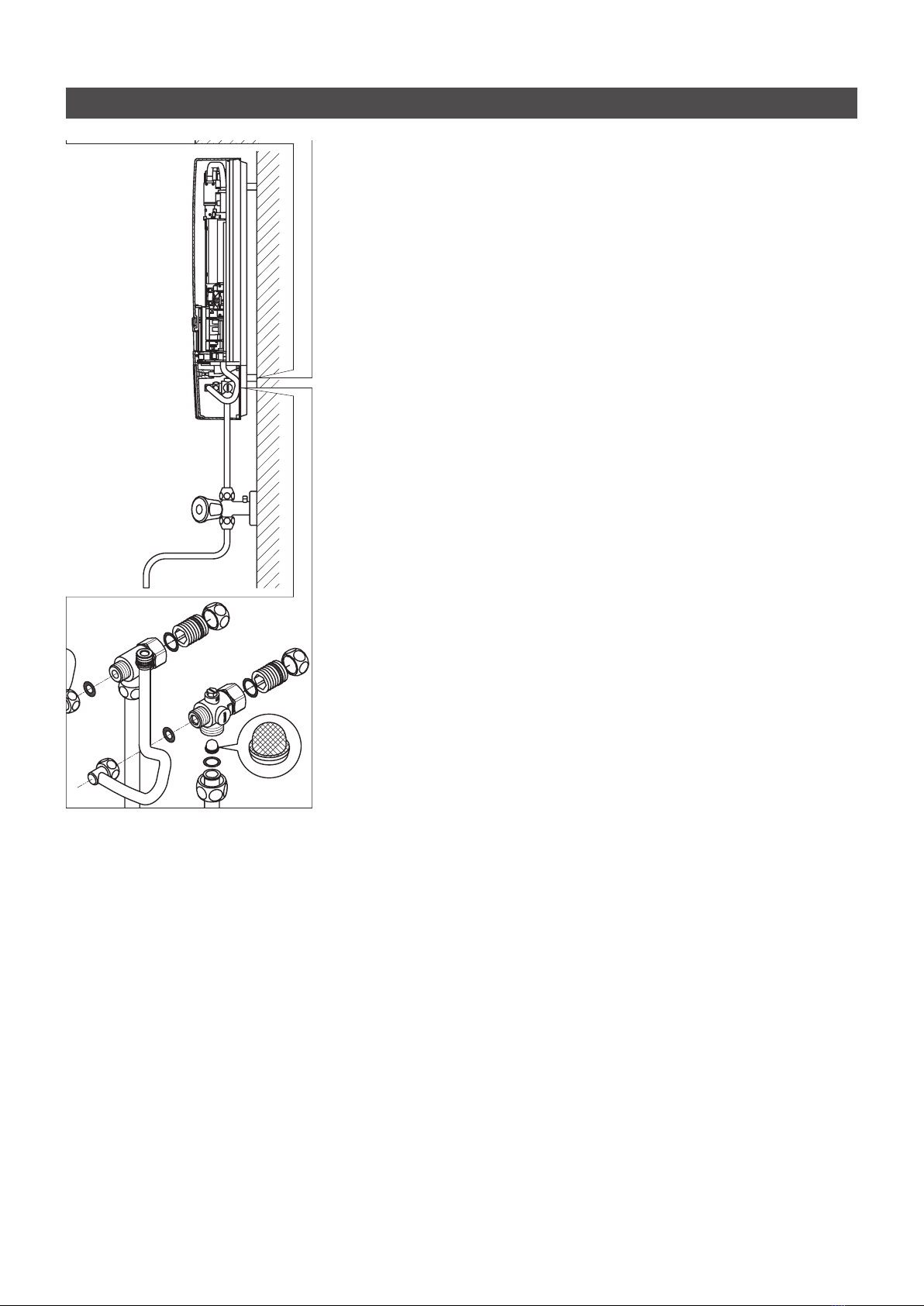

Poznámka: matice utahujte s opatrností, aby nedošlo k poškození ventilů nebo
potrubního systému.
• Podle obrázku sešroubujte připojovací díl pro studenou vodu se spojovací maticí a
½“ těsněním na přívod studené vody.
• Sešroubujte připojovací díl pro horkou vodu se spojovací maticí a ½“ těsněním na
přívod horké vody.
Instalace připojovacích dílů

9
CLAGE
5. Instalace

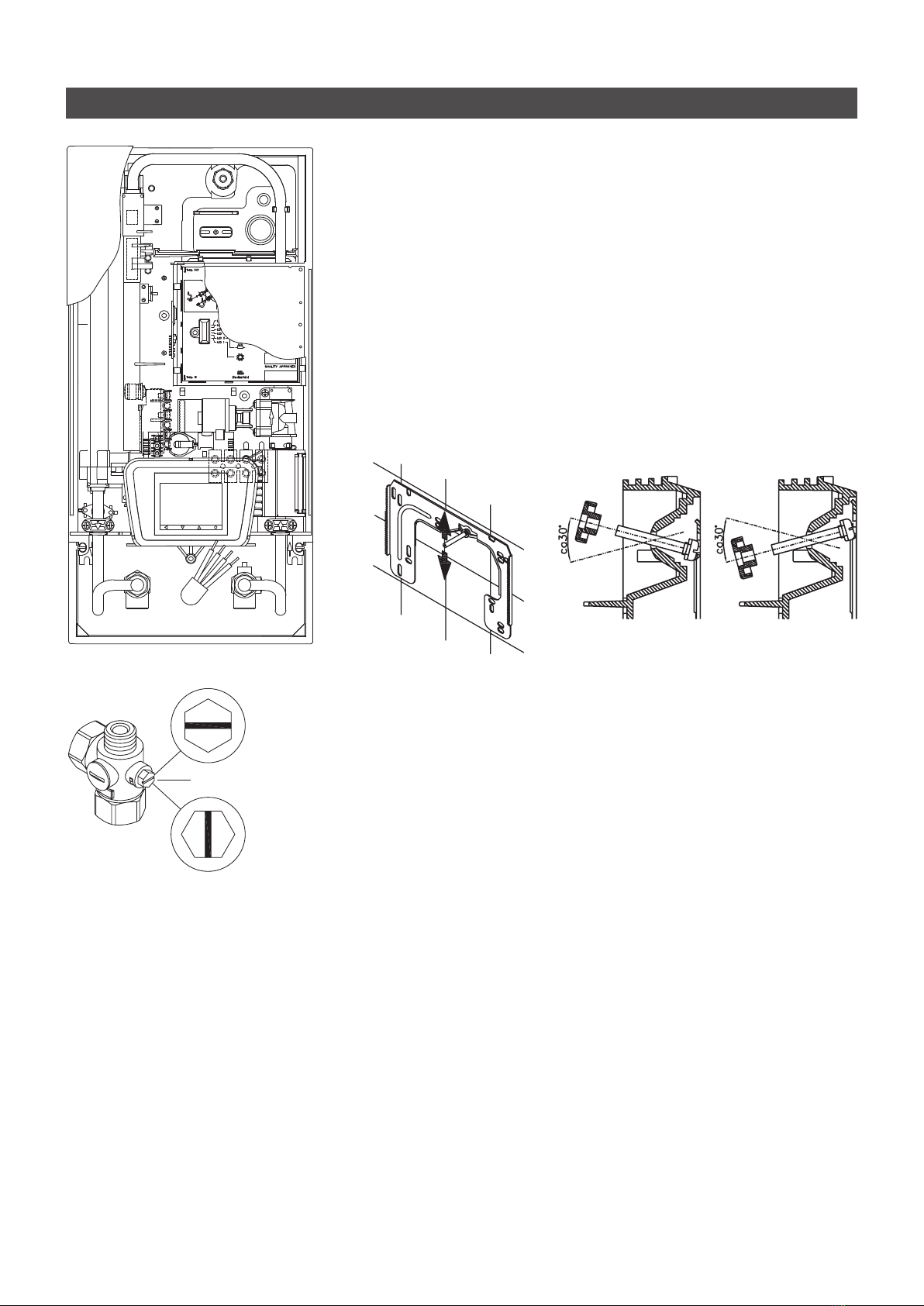

1. K otevření přístroje odejměte krytku na čelním krytu ohřívače a odšroubujte hlavní
zajišťovací šroub.
2. V případě výměny přístroje se může stát, že přívodní elektrický kabel se nachází
ve vrchní části. Jen v tomto případě postupujte podle pokynů „Elektrické připojení
shora“.
3. Nasaďte přístroj na nástěnný držák, tak aby se závitová tyč nástěnného držáku
vešla do určeného otvoru přístroje. V případě nutnosti se dají provádět lehké úpravy
opatrným ohýbáním závitové tyče nástěnného držáku. Nicméně musí být možné
našroubovat trubky pro přípoj vody přístroje bez použití síly.
4. Našroubujte obě ⅜“ spojovací matice vodovodních připojovacích trubek přístroje s
⅜“ - těsněním na připojovací díly.
5. Našroubujte umělohmotnou vroubkovanou matici na závitovou tyč nástěnného
držáku.
Montáž přístroje
6. Otevřete přívod vody a otočte ventil v připojovacím dílu pro studenou vodu na pozici
(otevřeno). Zkontrolujte všechny spoje na netěsnosti.
7. Dále zvolna otevírejte a zavírejte několikrát za sebou ventil pro teplou vodu (na
baterii) do té doby, než dojde k úplnému odvzdušnění a průtokový ohřívač je zcela
zbaven vzduchu.
(a)
geschlossen
geöffnet
Otevřeno
Zavřeno

DSX TOUCH
10
5. Instalace

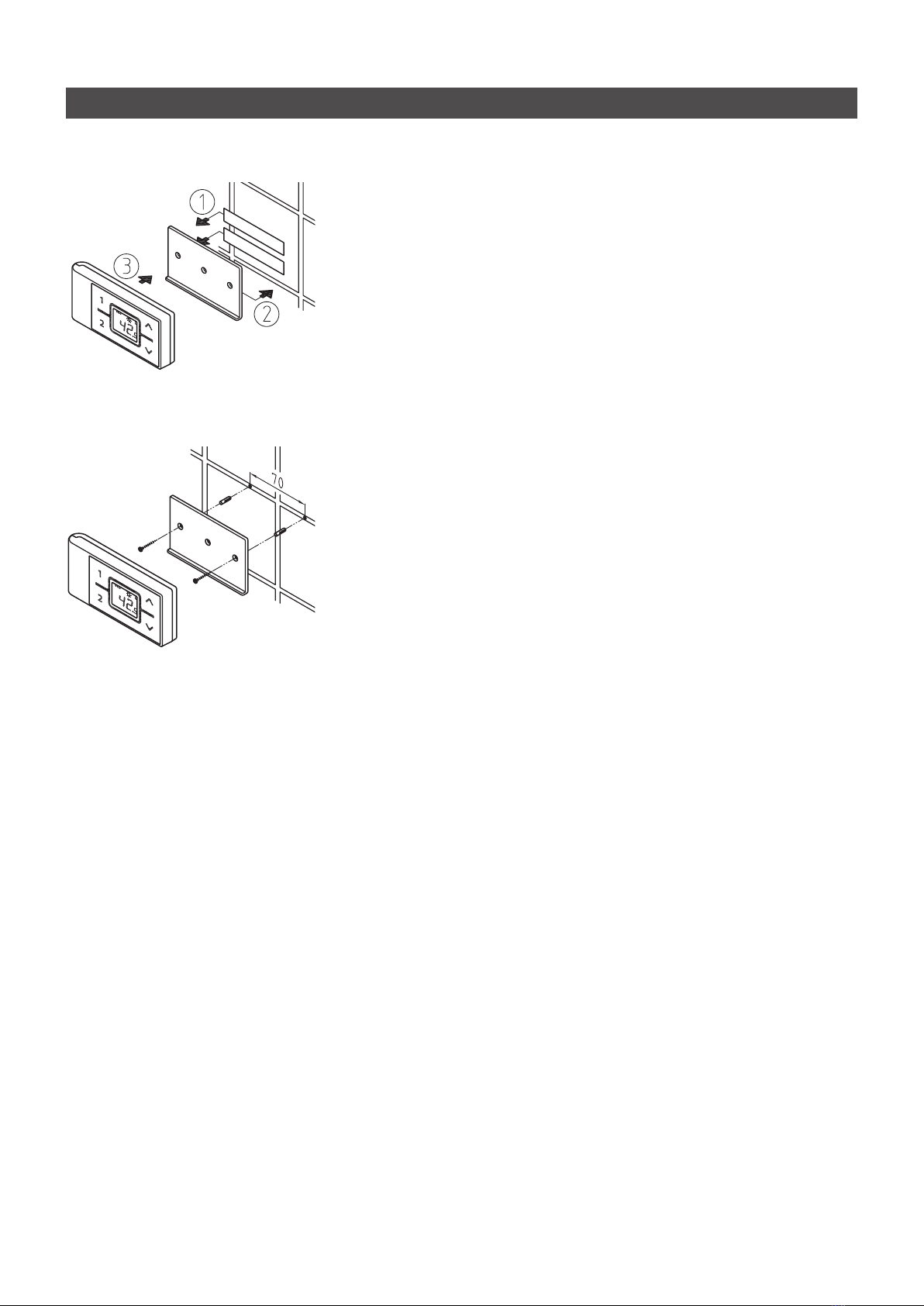

Montáž nástěnného držáku dálkového ovládání
• Před připevněním nástěnného držáku na stěnu, zjistěte, zda má dálkový
ovladač rádiový kontakt s průtokovým ohřívačem vody z určeného místa.
• Nástěnný držák dálkového ovládání může být buď pevně připevněn pomocí
přiložené lepicí pásky ( po stažení ochranné folie, jak je znázorněno na obrázku
A) na pevný podklad (např. obklady), nebo s vhodnými hmoždinkami (Ø 4 mm) a
šroubky (jak je znázorněno na obrázku B).
• Při použití lepicí pásky, není možné dále upravit polohu vzhledem k silné přilnavosti
lepidla. Proto dávejte pozor na horizontální vyrovnání při nasazování.
• Dálkové ovládání je magneticky uchyceno na nástěnném držáku.
Poznámka: nevystavujte dálkové ovládání vlhkosti.
Obrázek B:
Volitelná montáž pomocí šroubkůs hmoždinkami
Obrázek A:
Montáž pomocí lepící pásky

11
CLAGE
Poznámka: matice utahujte s opatrností, aby nedošlo k poškození ventilů nebo
potrubního systému.
U přímého napojení musí být sešroubovány obě ½“ šroubovací matice s ½“ těsněním a
našroubovány do ½“ spojovacích matic připojovacích dílů pro teplou vodu a studenou
vodu. Dvě ½“ čepičky bočních výstupů připojovacích dílů pro teplou vodu a studenou
vodu musí být odejmuté a našroubované do otevřeného konce šroubovacích matic.
Přípojné díly pro studenou a teplou vodu musí být našroubovány do 3/8“ spojovacích
matic přístroje a výstupní trubky společně se 3/8“těsněním.
U přímého napojení je vhodné namontovat přístroj na vyznačenou vzdálenost podle
vedle nakresleného obrázku s dodanými distančními tělísky.
Hrdelní konce trubek musí být sešroubovány s ½“spojovacími maticemi a ½“ těsněními
do bočních výstupů připojovacích dílů pro teplou vodu a studenou vodu. Potřebné
otvory pro výstup trubek v krytu musí být vylomeny za pomoci tupého předmětu.
V případě přímého napojení neopomeňte vložit filtrační sítko do vstupu studené
vody!
6. Přímé napojení

DSX TOUCH
12
21
4
5
3
Stavební předpoklady
• Přístroj musí být trvale připojený na pevně instalované vedení. Přístroj musí být
uzemněn!
• Elektrické vedení musí být v bezvadném stavu a po montáži nesmí být přímo
dosažitelné.
• Na konci instalace (např.přes pojistky) by na všech pólech mělo být odpojovací
zařízení s rozevřením kontaktů minimálně 3mm na pól.
• Pro ochranu přístroje je nutné, aby pojistný prvek měl hodnotu vypínacího proudu
odpovídající jmenovitému proudu přístroje.
Odpojovací relé
Když jsou zapojeny v objektu další tří-fázové přístroje, může být použito relé pro odpo-
jení (CLAGE Art.no.82250) připojené na fázový vodič L2.
Pro tento účel musí být na přístroji nastaven zvláštní provozní režim. Pro změnu provoz-
ního režimu, po provedení elektrického připojení, proveďte nastavení v položce menu:
»Load shedding«.
Můžete nastavit hodnotu 0, 1 nebo 2 s dotykovým tlačítkem nebo
volba Popis
0 Provoz bez odpojovacího relé - výrobní nastavení
1 Provoz s normálním odpojovacím relé
2 Provoz s citlivým odpojovacím relé
Provozní režim »1« musí být zvolen jako první, tak zkontrolujete správnou funkci odpo-
jovacího relé při nízkém výkonu spotřebiče (nastavení teploty na 35 °C a nízký průtok
vody). Režim »2«musí být nastaven v případě, že relé kmitá nebo jiskří.
Provedení pouze odborníkem!
Prosím dodržujte:
• VDE 0100
• Instalace musí vyhovovat platným předpisům IEC a místních předpisů
upřesněných lokálními dodavateli elektrické energie
• Dodržujte údaje uvedené na typovém štítku přístroje a platné technické speci-
fikace dle tabulky v návodu
• Přístroj musí být vždy uzemněn!
7. Elektro připojení
Schéma zapojení
1. Elektronika
2. Topný díl
3. Bezpečnostní tlaková pojistka SDB
4. Svorkovnice
5. Bezpečnostní teplotní pojistka STB

13
CLAGE
A
7. Elektro připojení
Poznámka: v případě potřeby může být připojovací svorkovnice přemístěna do
horní části zařízení. Chcete-li tak učinit, postupujte podle pokynů v následující
kapitole.
Zkontrolujte, zda je napájecí zdroj vypnutý (odpojte jistič před elektrickou
přípojkou)!

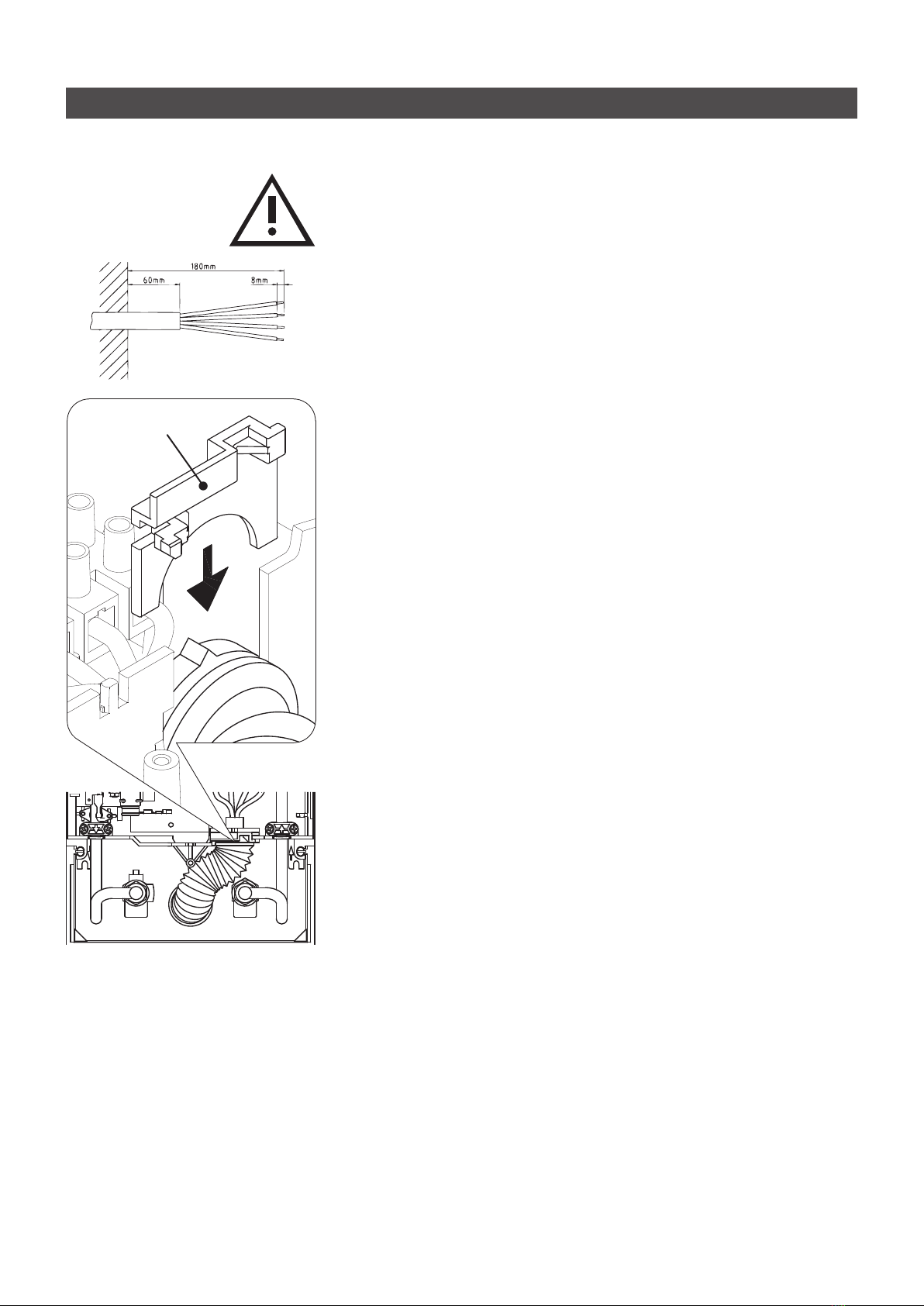

1. Odizolujte připojovací kabel zhruba 6 cm nad výstupem ze zdi. Navlečte ochrannou
manžetu proti postřiku vodou menším otvorem dopředu na připojovací kabel tak, že
ochranná manžeta je ve stejné rovině se zdí. Tím se zabrání, aby se voda dostala do
kontaktu s elektrickým vedením. Manžeta nesmí být poškozená! Při montáži musí
být bezpodmínečně použita !
2. Směrem doprava otevřete ovládací (krycí) panel.
3. Odizolujte kabely a připojte je do svorek podle schématu zapojení. Spotřebič musí
být uzemněn.
4. Vytáhněte ochrannou manžetu přes připojovací kabel, až pouzdro přesně zapad-
ne do vybrání mezilehlého panelu. Nastavte objímku manžety na ochranu proti
stříkající vodě, jak je znázorněno. Znovu vložte ovládací panel a zajistěte jej na top-
ném tělese.
5. Nasaďte zpátky kryt na přístroj a zajistěte šroubem. Poté upevněte krycí štítek.
Elektrické napojení zdola

DSX TOUCH
14
Zkontrolujte, zda je napájecí zdroj vypnutý (odpojte jistič před elektrickou
přípojkou)!
1. Na připraveném místě pro horní kabelovou průchodku (S) zatlačte tupým nástrojem
(např. šroubovákem) a udělejte otvor.
2. Provrtejte pryžovou průchodku, tak aby odpovídala průřezu kabelu. Otvor v
průchodce by měl být o něco menší než průřez kabelu, aby se zajistila opti-
mální ochrana proti vodě. Zasaďte průchodku do proraženého otvoru. Ochranná
průchodka musí být při montáži použita!
3. Odizolujte elektrický kabel zhruba 6 cm nad výstupem ze zdi. Uchopte připravený
přístroj do ruky takovým způsobem, že druhou rukou pak dokážete vést kabel do
průchodky.
4. Nasaďte přístroj na nástěnný držák tak, aby závitová tyč nástěnného držáku přesně
prošla daným otvorem v přístroji.
5. Směrem doprava otevřete ovládací (krycí) panel.
6. Odšroubujte upevňovací šroub připojovací svorkovnice .Přemístěte připojovací svor-
kovnici na horní pozici. Tam ji znovu přišroubujte
7. Odizolujte kabely a připojte je do svorek podle schématu zapojení. Spotřebič musí
být uzemněn.
8. Znovu zavřete ovládací (krycí) panel a zajistěte jej na topném tělese.
9. Nasaďte zpátky kryt na přístroj a zajistěte šroubem. Poté upevněte krycí štítek.
7. Elektro připojení
Elektrické napojení shora

15
CLAGE
Před připojením do elektrické sítě naplňte přístroj a přívodní potrubí vodou,
pozvolným otevíráním a zavíráním teplovodního kohoutku tak, aby došlo k
úplnému vytěsnění vzduchu z přístroje. Pro zajištění maximálního průtoku vody,
odstraňte všechny perlátory z baterie. Nechte volně protékat vodu z kohoutku
pro teplou i studenou vodu, každý alespoň po dobu jedné minuty.
Po každém vypuštění vody z ohřívače (např. po pracích na potrubním systému,
nebezpečí mrazu nebo po opravách přístroje), musí být přístroj před znovu uve-
dením do provozu vždy důkladně odvzdušněn!
V případě, že se ohřívač vody nepodařilo uvést do provozu, mohlo dojít k aktivaci
teplotní nebo tlakové pojistky během přepravy. Pokud to bude potřeba proveďte reset
/deaktivaci pojistek.
Nastavení jmenovitého výkonu ohřívače
Smí provádět pouze proškolený odborník, v opačném případě zaniká záruka!
Při prvním připojení spotřebiče k elektrickému napětí vyberte maximální jmenovitý
výkon. Teprve poté, co nastavíte jmenovitý výkon, ohřívač poskytuje standardní provoz-
ní režim.
Maximální povolený jmenovitý výkon v místě instalace závisí na místních podmínkách
dodavatele energie. Je nezbytně nutné dodržovat všechny údaje uvedené v tabulce
»Technické specifikace«, zejména požadované průřezy kabelů a hodnoty jištění pro
připojení k elektrické síti. Kromě toho musí být elektrická instalace v souladu s právním
řádem příslušné země a místního dodavatele elektrické energie DIN VDE 0100.
1. Zapojte elektrické napájení spotřebiče. LCD displej na spotřebiči se musí rozsvítit.
2. Při prvním zapnutí přívodního napájení se na dotykovém displeji zobrazí MENU
»Selection of power rating«. Pokud tomu tak není, postupujte podle poznámky níže
»Nová instalace«.
3. Zvolte maximální přípustný výkon přístroje v závislosti na možnostech místa ins-
talace (18, 21, 24 nebo 27 kW).
4. Stiskněte »OK« pro potvrzení volby.
5. Na typovém štítku přístroje zaznamenejte hodnotu nastaveného výkonu.
6. V dalším kroku je třeba nastavit datum a čas. Ty jsou potřebné pro statistiky. Poté
je spotřebič připraven k provozu.
7. Poté co nastavíte maximální výkon přístroje, se zhruba po 30 vteřinách průtoku
aktivuje ohřev vody.
8. Otevřete teplovodní kohoutek. Zkontrolujte funkce průtokového ohřívače.
9. Sejměte kryt pro baterie u dálkového ovládání a vložte dvě baterie (2 x AAA
Alkaline). Pozor na polaritu baterií. Vložení by mělo probíhat, když je ohřívač vody
zapnutý. Dálkový ovladač je zaregistrován v ohřívači vody z výroby. Na displeji se
zobrazí všechny symboly asi na 4 sekundy po vložení baterií. Je vhodné změnit
rádiový kanál pro nerušený provoz (viz kapitola »Registrace dálkového ovladače v
průtokovém ohřívači vody v návodu k obsluze).
®
Multiple Power System:
Jmenovitý výkon (max. spotřeba energie)
je 27 kW/ 400 V může být změněn na
24 kW, 21 kW nebo 18 kW
8. První uvedení do provozu
Dálkové ovládání
Výstupní teplota vody z ohřívače musí být omezena na 55°C, je-li přístroj připojen ke
sprše a je ovládán pomocí dálkového ovládání. Parametr v menu nastavení „Teplotní
Limit „(„ tL „) musí být nastaven na hodnotu menší nebo rovnu 55°C, po konzultaci se
zákazníkem a musí být aktivována úroveň blokování.
Když je zařízení provozováno s předehřátou vodou, musí být také zajištěno, že teplota
je omezena na 55°C.

DSX TOUCH
16
Poznámky pro případ problémůs připojením dálkového ovládání
V případě nefunkčního spojení mezi dálkovým ovladačem a ohřívačem vody se na
displeji zobrazuje »NO« a cyklicky blikající symbol rádia. Stiskem klávesy restartujte
registraci zařízení. Podle okolností zmenšete vzdálenost k ohřívači vody a zkontrolujte,
zda je zapnuto napájení.
1. Vysvětlete uživateli, jak průtokový ohřívač vody pracuje a předejte mu návod k obs-
luze pro uživatele.
2. Vyplňte záruční registrační list, který můžete zaslat na centrální zákaznický servis,
nebo můžete použít online registraci ( v ČR není podmínkou pro uznání záruky).
8. První uvedení do provozu

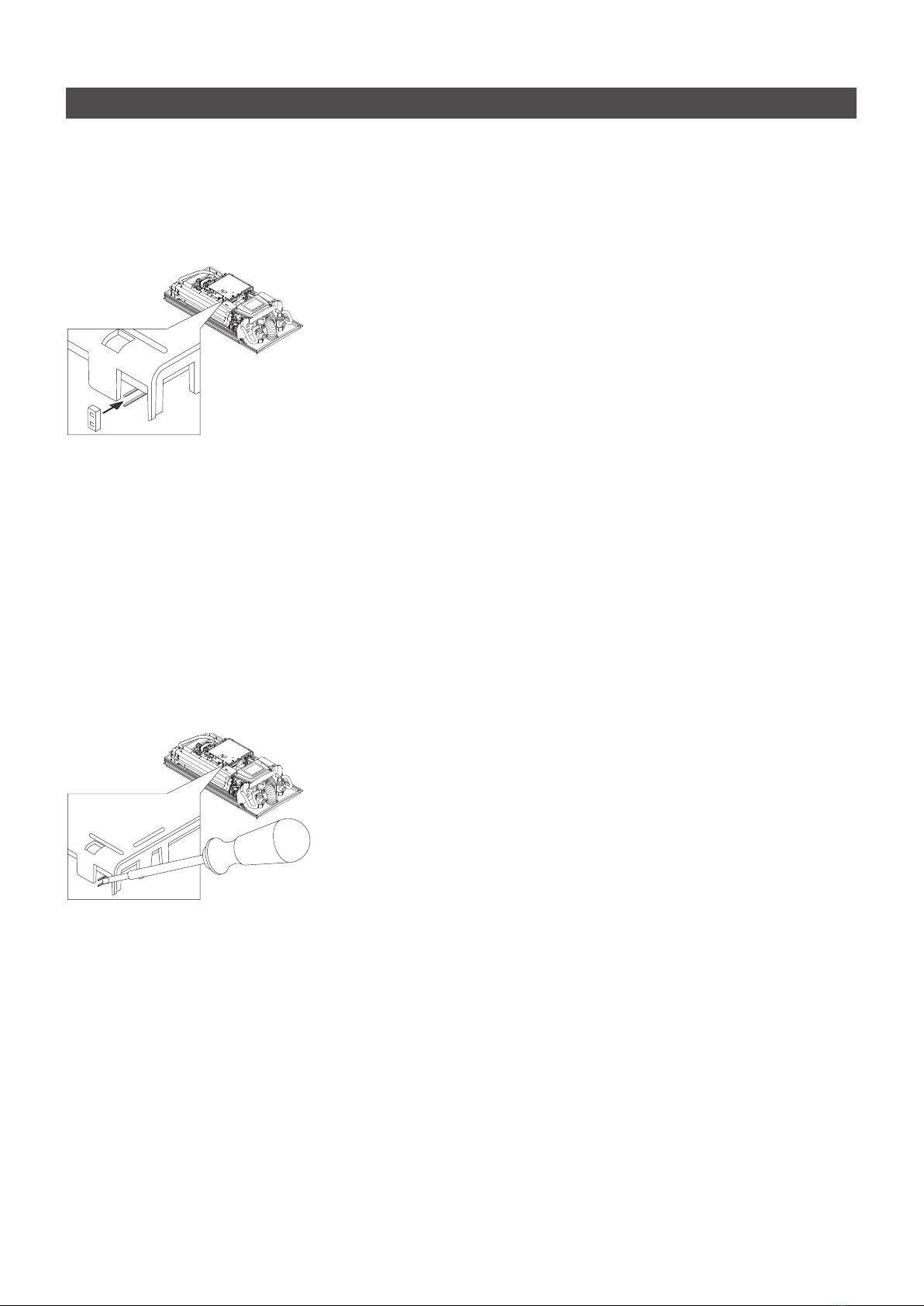

Úroveňzablokování
Rozsah ovládání přístroje může být omezen.
Aktivace úrovně zablokování
1. Zvolte si požadovanou úroveň zablokování v menu nastavení (viz. kapitola
„Používání, menu nastavení“)
2. Odpojte přístroj z elektrické sítě (např. vypnutím pojistek)
3. Nasaďte přemostění na výkonovou elektroniku (viz. obrázek)
4. Uveďte přístroj znovu do provozu
Deaktivace úrovně zablokování
5. Odpojte přístroj z elektrické sítě (např. vypnutím pojistek)
6. Odstraňte přemostění
7. Uveďte přístroj znovu do provozu
Poznámka „Opětovné zprovoznění“
V případě, že přístroj bude znovu uveden do provozu v jiných instalačních podmínkách,
než v průběhu svého prvního uvedení do provozu, může být nutné změnit maximální
výkon přístroje. Díky krátkodobému přemostění obou kolíků (viz. obrázek) např. izo-
lovaným šroubovákem (EN 60900), se nastaví všechny parametry přístroje na výrobní
nastavení a ohřev se zablokuje. Na displeji bliká „21“, dokud není znovu nastaven
požadovaný výkon přístroje. Tento stav zůstane i po zapnutí a vypnutí napájecího
napětí.

17
CLAGE
Připojení studené vody tohoto průtokového ohřívače je vybaveno integrovaným uza-
víracím ventilem a jemným filtračním sítkem. Znečištění sítka může snížit průtok teplé
vody. Vyčistěte nebo vyměňte sítko následovně:
1. Odpojte průtokový ohřívač od elektrického napětí (např. deaktivace pojistky) a
zajistěte jeho nechtěné spuštění.
2. Pro odstranění horního krytu sejměte krycí štítek, pod ním je umístěn zajišťovací
šroub po jehož odšroubování odejmete kryt.
3. Zavřete otočný ventil (a) v integrovaném ventilu studené vody (poloha „zavřeno“)
4. Demontujte šroubovou krytku (b) na integrovaném ventilu studené vody a vyjměte
sítko (c).
5. Nyní může být jemné sítko vyčištěno nebo vyměněno.
6. Vložte sítko zpět do ventilu a důkladně utáhněte šroubovou krytku.
7. Zvolna otevřete přívodní ventil studené vody (do pozice „otevřeno“).
8. Odvzdušněte přístroj pozvolnýmým otvíráním a zavíráním ventilu teplé vody na
baterii, dokud z něj nepřestane vycházet vzduch. Tuto operaci proveďte velmi
pečlivě několik minut! Nasaďte na přístroj kryt. Až potom zapněte elektrické pojist-
ky.
9. Nasaďte zpět horní kryt na přístroj a přišroubujte jej. Pak zapněte znovu elektrické
napájení (např. aktivací pojistky).
9. Údržba a čištění
Údržbové práce musí být prováděny pouze vyškoleným odborníkem.
Čištění a výměna filtru
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Připojení studené vody tohoto průtokového ohřívače je vybaveno vyjímatelným
filtračním sítkem. Znečištění sítka může snížit průtok teplé vody. Vyčistěte nebo
vyměňte sítko následovně:
1. Odpojte průtokový ohřívač od elektrického napětí (např. deaktivace pojistky) a
zajistěte jeho nechtěné spuštění.
2. Zavřete ventil přívodu studené vody do průtokového ohřívače.
3. Pro odstranění horního krytu sejměte krycí štítek, pod ním je umístěn zajišťovací
šroub po jehož odšroubování odejmete kryt.
4. Odšroubujte přívodní trubku na vstupu do ohřívače a vyjměte filtrační sítko.
5. Nyní může být sítko vyčištěno nebo vyměněno.
6. Vložte filtrační sítko zpět do vstupního dílu a důkladně utáhněte převlečnou matici.
7. Zvolna otevřete přívodní ventil studené vody (do pozice „otevřeno“).
8. Odvzdušněte přístroj pozvolnýmým otvíráním a zavíráním ventilu teplé vody na
baterii, dokud z něj nepřestane vycházet vzduch. Tuto operaci proveďte velmi
pečlivě několik minut! Nasaďte na přístroj kryt. Až potom zapněte elektrické pojist-
ky.
9. Nasaďte zpět horní kryt na přístroj a přišroubujte jej. Pak zapněte znovu elektrické
napájení (např. aktivací pojistky).
Čištění a výměna filtru při přímém napojení
Zavřeno
Otevřeno

DSX TOUCH
18
10. Životní prostředí a recyklace
Váš výrobek byl vyroben z vysoce kvalitních, recyklovatelných materiálů a komponentů. Prosím, respektujte v případě vyřazení, že
elektrická zařízení by měla být likvidována odděleně od komunálního odpadu na konci své životnosti. Proto odevzdejte toto zařízení
do obecního sběrného dvora, který přijímá elektronický odpad. Správná likvidace bude podporovat ochranu životního prostředí a
zabrání možným negativním účinkům na člověka a životní prostředí, které by mohly vzniknout při nesprávném zacházení s těmito
zařízeními na konci jejich životnosti. Obraťte se na místní úřady o další podrobnosti o nejbližším sběrném dvoře nebo recyklačním
místě. Firemní zákazníci: Pokud chcete likvidovat zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace.

19
CLAGE
Contents
1. Overview ..............................................................................................20
2. Safety instructions .......................................................................................21
3. Technical specifications ...................................................................................22
4. Dimensions ............................................................................................23
5. Installation.............................................................................................23
Installation site..........................................................................................23
Mounting accessories.....................................................................................24
Installing the wall bracket .................................................................................25
Installing connection pieces ................................................................................25
Installing the appliance ...................................................................................26
Mounting the remote control’s wall bracket....................................................................27
6. Direct connection ........................................................................................28
7. Electrical connection .....................................................................................29
Wiring diagram .........................................................................................29
Structural prerequisites ...................................................................................29
Load shedding relay ......................................................................................29
Electrical connection from below ............................................................................30
Electrical connection from above ............................................................................31
8. Initial operation .........................................................................................32
Selection of power rating ..................................................................................32
Remote control..........................................................................................32
Lock level ..............................................................................................33
Notes in case of remote control connection problems ............................................................33
Reinstallation ...........................................................................................33
9. Maintenance work .......................................................................................34
Cleaning and replacing the filter strainer ......................................................................34
Cleaning and replacing the filter strainer if direct connected.......................................................34
10. Environment and recycling................................................................................35

DSX TOUCH
20
When ordering spare parts, please always specify the appliance model and serial number.
Connecting pipe
PCB cover
PCB
Control panel support
Connecting terminal
Frame
Cold water connection
Fine filter
Water splash protection sleeve
GrommetScrew-in nipples ½inch
DSX Touch hood
Non-return valve
Flow sensor
Thermal sensor set
Transmission module
Thermal sensor set
Outlet pipe
Bottom part
Wall bracket
Hot water connection
1. Overview
Safety thermal cut-out
Heating element including
safety pressure cut-out
Inlet pipe
Servomotor with electronic
Servomotor with electronic
Touch screen electronic
Touch screen
