clage DBX 18 BASITRONIC Instruction Manual

Elektronischer Durchlauferhitzer DBX
Gebrauchsanleitung für den Anwender
Electronically controlled instantaneous water heater DBX
Operating instructions for the user
DE
EN
05.14

DBX18..27 BASITRONIC®
2
Inhaltsverzeichnis Contents
1. Sicherheitshinweise ................................3
2. Gerätebeschreibung................................5
3. Gebrauch ........................................6
Entlüften nach Wartungsarbeiten......................6
Reinigung und Pflege ...............................6
4. Selbsthilfe bei Problemen und Kundendienst .............7
1. Safety instructions .................................3
2. Description of appliance.............................5
3. How to Use ......................................6
Venting after maintenance work ......................6
Cleaning and maintenance...........................6
4. Trouble-shooting and service .........................7

3
1. Sicherheitshinweise 1. Safety instructions
Installation, initial operation and maintenance
of this appliance must only be conducted by
an authorised professional, who will then be
responsible for adherence to applicable stand-
ards and installation regulations.We assume no
liability for any damages caused by failure to
observe these instructions.
• Do not use the appliance until it has been correctly
installed and unless it is in perfect working order.
• The appliance is only suitable for domestic use and
similar applications inside closed, frost-free rooms,
and must only be used to heat incoming water from
mains supply.
• The appliance must never be exposed to frost.
• The appliance must be earthed at all times.
• The minimal specific water resistance must not fall
below the value stated on the label.
• The maximum water pressure must not exceed the
value on the label.
• Before commissioning for the first time and each
time the appliance or the plumbing system is emp-
tied (e.g. due to work on the plumbing system,
if there is a risk of freezing or in case of mainte-
nance), the appliance must be vented correctly in
accordance with the instructions in the manual.
• Do not remove the front cover under any circum-
stances before switching off the electrical supply to
the unit.
• Never make technical modifications, either to the
appliance itself or the electrical leads and water
pipes.
• Pay attention to the fact that water temperatures
in excess of approx. 43 °C are perceived as hot,
especially by children, and may cause a feeling of
burning. Please note that the fittings and taps may
be very hot when the appliance has been in use for
some time.
• Water inlet temperature must never exceed 30°C. It
is not allowed to use the appliance with preheated
water.
• In case of malfunction, disconnect the fuses imme-
diately. In case of leaks, cut off the cold water sup-
ply instantly. Repairs must only be carried out by
the customer service department or an authorised
professional.
Montage, erste Inbetriebnahme und Wartung die-
ses Gerätes dürfen nur durch einen anerkannten
Fachhandwerksbetrieb erfolgen, der dabei für
die Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwortlich ist.
Wir übernehmen keine Haftung für Schäden, die
durch Nichtbeachtung dieser Anleitung entste-
hen!
• Benutzen Sie das Gerät nur, nachdem es korrekt
installiert wurde und wenn es sich in technisch
einwandfreiem Zustand befindet.
• Das Gerät ist nur für den Hausgebrauch und ähn-
liche Zwecke innerhalb geschlossener und frostfrei-
er Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Das Gerät muss dauerhaft und zuverlässig geerdet
werden.
• Der auf dem Typenschild angegebene minimale spe-
zifische Wasserwiderstand darf nicht unterschritten
werden.
• Der auf dem Typenschild angegebene maximale
Wasserdruck darf zu keinem Zeitpunkt überschritten
werden.
• Vor der ersten Inbetriebnahme sowie nach
jeder Entleerung (z.B. durch Arbeiten in der
Wasserinstallation oder wegen Frostgefahr oder
Wartung) muss das Gerät gemäß den Hinweisen in
der Anleitung ordnungsgemäß entlüftet werden.
• Öffnen Sie niemals das Gerät, ohne vorher die
Stromzufuhr zum Gerät dauerhaft unterbrochen zu
haben.
• Nehmen Sie am Gerät oder an den Elektro- und
Wasserleitungen keine technischen Änderungen vor.
• Beachten Sie, dass Wassertemperaturen über ca.
43°C besonders von Kindern als heiß empfun-
den werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer
Durchlaufzeit auch die Armaturen entsprechend
heiß werden.
• Die Wassereinlauftemperatur darf 30°C nicht über-
schreiten. Das Gerät ist nicht zum Betrieb mit vor-
gewärmten Wasser zugelassen.
• Im Störungsfall schalten Sie sofort die Sicherungen
aus. Bei einer Undichtigkeit am Gerät schließen Sie
sofort die Wasserzuleitung. Lassen Sie die Störung

DBX18..27 BASITRONIC®
4
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision
or instruction concerning use of the appliance in
a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by chil-
dren without supervision.
nur vom Werkskundendienst oder einem aner-
kannten Fachhandwerksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten phy-
sischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Gerätes unterwiesen
wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spie-
len. Reinigung und Benutzerwartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt
werden.
1. Sicherheitshinweise 1. Safety instructions

5
Der Durchlauferhitzer DBX ist ein
mikroprozessorgesteuerter, druck-
fester Durchlauferhitzer zur dezentralen
Warmwasserbereitung an einer oder meh-
reren Zapfstellen.
Sobald Sie den Warmwasserhahn an
der Armatur öffnen, schaltet sich der
Durchlauferhitzer automatisch ein.
Beim Schließen der Armatur schaltet
sich das Gerät automatisch wieder
aus. Die Elektronik passt die Leis-
tungsaufnahme automatisch an die
jeweilige Einlauftemperatur und die
Durchflussmenge an, um die vorein-
gestellte Auslauftemperatur bis zur
Leistungsgrenze zu erreichen.
Die Warmwasserauslauftemperatur ist
werkseitig auf 50 °C voreingestellt.
Diese Voreinstellung kann durch einen
Fachmann im Gerät im Bereich zwischen
ca. 30 und 60 °C verändert werden.
Bei niedriger Zulauftemperatur und
hoher Durchflussmenge kann es wegen
Überschreiten der Leistungsgrenze vor-
kommen, dass die voreingestellte Aus-
lauftemperatur nicht erreicht wird. Durch
Reduzieren der Warmwassermenge an der
Armatur kann dann die Auslauftemperatur
erhöht werden.
Der Durchlauferhitzer kann in Kombi-
nation mit einem externen Lastabwurf-
relais für elektronische Durchlauf-
erhitzer betrieben werden (Details siehe
Montageanleitung).

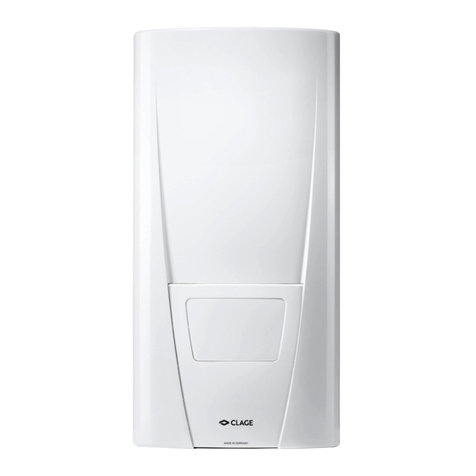

The instantaneous water heater DBX is
a microprocessor controlled, pressure-
resistant water heater for a decentralised
water supply to one or more taps.
As soon as you open the hot water
tap, the instantaneous water heater
switches on automatically. When the
tap is closed, the appliance automati-
cally switches off. Its electronic con-
trol regulates the power consumption
automatically depending on the feed
temperature and the flow rate, thus
reaching the set outlet temperature
up to the appliance’s power limit.
The factory set outlet temperature is
50°C. This factory setting can be adjusted
in the appliance to be in a range of
approx. 30 and 60°C by a specialist only.
In case of a low feed temperature and a
high flow rate at the same time, it could
happen that the pre-set outlet tempera-
ture is not reached which is due to the
fact that the appliance exceeded its
capacity. The outlet temperature can be
raised by reducing the water flow at the
tap.
It is possible to use the instantaneous
water heater in combination with an
external load shedding relay for electroni-
cally controlled instantaneous water heat-
ers (refer to installing instructions).
2. Gerätebeschreibung 2. Description of appliance
MADE IN GERMANY

DBX18..27 BASITRONIC®
6
This instantaneous water heater features
an automatic air bubble protection to
prevent it from inadvertently running dry.
Nevertheless, the appliance must be vent-
ed before using it for the first time. Each
time the appliance is emptied (e.g. after
work on the plumbing system, if there is a
risk of frost or following repair work), the
appliance must be re-vented before it is
used again.
1. Disconnect the instantaneous water
heater from the mains (e.g. via deacti-
vating the fuses).
2. Unscrew the jet regulator on the outlet
fitting and open the cold water tap
valve to rinse out the water pipe and
avoid contaminating the appliance or
the jet regulator.
3. Open and close the hot water tap until
no more air emerges from the pipe and
all air has been eliminated from the
water heater.
4. Only then should you re-connect the
power supply again (e.g. via activating
the fuses) to the instantaneous water
heater and screw the jet regulator back
in.
5. The appliance activates the heater
after approx. 10seconds of continuous
water flow.
Dieser Durchlauferhitzer ist mit einer
automatischen Luftblasenerkennung aus-
gestattet, die ein versehentliches Trocken-
laufen verhindert. Trotzdem muss das
Gerät vor der ersten Inbetriebnahme ent-
lüftet werden. Nach jeder Entleerung (z.B.
nach Arbeiten in der Wasserinstallation,
wegen Frostgefahr oder nach Reparaturen
am Gerät) muss das Gerät vor der
Wiederinbetriebnahme erneut entlüftet
werden.
1. Trennen Sie den Durchlauferhitzer vom
Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der
Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um
die Wasserleitung sauber zu spülen
und eine Verschmutzung des Gerätes
oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach
mehrfach das zugehörige Warm-
wasserzapfventil, bis keine Luft mehr
aus der Leitung austritt und der
Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr
zum Durchlauferhitzer wieder ein-
schalten und den Strahlregler wieder
einschrauben.
5. Nach ca. 10Sekunden kontinuierlichem
Wasserfluss aktiviert das Gerät die
Heizung.
3. Gebrauch 3. How to Use
Entlüften nach Wartungs-
arbeiten
• Kunststoffoberflächen und Sanitär-
armaturen nur mit einem feuchten
Tuch abwischen. Keine scheuernden,
lösungsmittel- oder chlorhaltigen
Reinigungsmittel verwenden.
• Für eine gute Wasserdarbietung sollten
Sie die Entnahmearmaturen (Strahl-
regler und Handbrausen) regelmäßig
abschrauben und reinigen. Lassen Sie
alle drei Jahre die elektro- und wasser-
seitigen Bauteile durch einen aner-
kannten Fachhandwerksbetrieb über-
prüfen, um die einwandfreie Funktion
und Betriebssicherheit jederzeit zu
gewährleisten.
Reinigung und Pflege
Venting after maintenance
work
• Plastic surfaces and fittings should only
be wiped with a damp cloth. Do not
use abrasive or chlorine-based cleaning
agents or solvents.
• For a good water supply, the outlet fit-
tings (jet regulators and shower heads)
should be unscrewed and cleaned at
regular intervals. Every three years, the
electrical and plumbing components
should be inspected by an authorised
professional in order to ensure proper
functioning and operational safety at
all times.
Cleaning and maintenance

7
Reparaturen dürfen nur von aner-
kannten Fachhandwerksbetrieben
durchgeführt werden.
Wenn sich ein Fehler an Ihrem Gerät
mit dieser Tabelle nicht beheben lässt,
wenden Sie sich bitte an den Zentral-
kundendienst. Halten Sie die Daten
des Gerätetypenschildes bereit!
Problem Ursache Abhilfe
Wasser bleibt kalt Haussicherung ausgelöst Sicherung erneuern oder
einschalten
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur ver-
schmutzt oder verkalkt
Strahlregler, Duschkopf
oder Siebe reinigen
Einlauffiltersieb ver-
schmutzt oder verkalkt
Filtersieb von Kundendienst
reinigen lassen
Gewählte Temperatur wird
nicht erreicht Wasserdurchfluss zu groß Wasserdurchfluss an Armatur reduzieren
Gewählte Temperatur wird
als zu kalt empfunden
Eingestellte Temperatur zu
gering
Eingestellte Temperatur
durch einen Fachmann
erhöhen lassen
Gewählte Temperatur wird
als zu warm empfunden
Eingestellte Temperatur zu
hoch
Eingestellte Temperatur
durch einen Fachmann ver-
ringern lassen
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table,
please contact the service organisa-
tion of your importer or the Central
Customer Service Department. Please
have the details of the typeplate at
hand.
Problem Cause Solution
Water stays cold Master fuse tripped Renew or aktivate fuse
Flow rate of hot water too
weak
Outlet fitting dirty or calci-
fied
Clean shower head, jet
regulator or sieves
Fine filter dirty or calcified Clean fine filter
Selected temperature is
not reached
Excessive water flow (win-
ter?)
Reduce water flow rate at
the outlet
Selected temperature is
perceived to be too cold Set temperature too low Increase set temperature by a specialist
Selected temperature is
perceived to be too hot Set temperature too high Decrease set temperature by a specialist
4. Selbsthilfe bei Problemen und Kundendienst
4. Trouble-shooting and service
CLAGE GmbH
Zentralkundendienst
Pirolweg 1– 5
21337 Lüneburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
CLAGE GmbH
Central Customer Service
Pirolweg 1– 5
21337 Lüneburg
Germany
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben kön-
nen. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
This instantaneous water heater was manufactured conscientiously and checked several
times before delivery. Should malfunctions nevertheless occur, it is usually only due to
a bagatelle. First attempt to switch the house fuses off and on again in order to reset
the electronics. Next, try to remedy the problem with reference to the following table. In
doing so, you will avoid unnecessary expense of customer service assistance.

Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. 9120-34300 05.14 Ba 10
CLAGE GmbH
Pirolweg 1–5
21337 Lüneburg
Deutschland
Telefon: [phone]·8901-0
Telefax: +49(0)4131· 83200
E-Mail: [e-mail]
Internet: www.clage.de

Elektronischer Durchlauferhitzer DBX
Montageanleitung für den Fachhandwerker
Electronically controlled instantaneous water heater DBX
Installing instructions for the professional
05.14
DE
EN

2
DBX18..27 BASITRONIC®
1. Übersichtsdarstellung...............................3
2. Sicherheitshinweise ................................4
3. Technische Daten ..................................6
4. Abmessungen.....................................6
5. Installation.......................................7
Montageort ......................................7
Wandhalter montieren ..............................8
Anschlussstücke installieren..........................9
Gerät montieren...................................9
6. Aufputzmontage .................................11
7. Elektroanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Schaltplan ......................................12
Bauliche Voraussetzungen ..........................12
Lastabwurfrelais..................................12
Elektroanschluss von unten .........................13
Elektroanschluss von oben..........................14
8. Erstinbetriebnahme ...............................15
Voreingestellte Auslauftemperatur ändern..............15
9. Wartungsarbeiten.................................16
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei
Unterputzanschluss ...............................16
Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss17
10. Umwelt und Recycling ............................18
1. Overview ........................................3
2. Safety instructions .................................4
3. Technical specifications .............................6
4. Dimensions ......................................6
5. Installation.......................................7
Installation site....................................7
Installing the wall bracket ...........................8
Installing connection pieces ..........................9
Installing the appliance .............................9
6. Direct connection.................................11
Wiring diagram ..................................12
7. Electrical connection ..............................12
Structural prerequisites ............................12
Load shedding relay ...............................12
Electrical connection from below .....................13
Electrical connection from above .....................14
8. Initial operation ..................................15
Modification of factory preset outlet temperature ........15
9. Maintenance work................................16
Cleaning and replacing the filter strainer ...............16
Cleaning and replacing the filter strainer if direct connected 17
10. Environment and recycling.........................18
Inhaltsverzeichnis Contents

3
10 Verbindungsrohr
Connecting pipe
82591
11 Elektronikabdeckung
PCB cover
82852
12 Klapphalter
Control panel support
82573
13 Anschlussklemme
Connecting terminal
82572
14 Einlaufrohr
Inlet pipe
82531
18 Kaltwasseranschlussstück
Cold water connection
82074
19 Spritzwasserschutztülle
Water splash protection
sleeve 82060
20 Durchführungstülle
Grommet
82180
21 G½” Einschraubnippel
Screw-in nipples ½”
82110
15 Feinfilter
Fine filter
82162
16 Durchflussmengen-
regler
Flow limiter
89111, 89110, 89109
17 Rahmen
Frame
82571
7DBX Gerätehaube
DBX hood
82501
6Rückflussverhinderer
Non-return valve
82246
5Durchflussgeber
Flow sensor
82526
3Temperaturfühler Set
Thermal sensor set
82851
3Temperaturfühler Set
Temperature sensor set
82851
2Auslaufrohr
Outlet pipe
82529
1Warmwasseranschlussstück
Hot water connection
82085
4Heizelement mit
Druckschalter
Heating element with
pressure switch
18kW: 82847
21kW: 82848
24kW: 82849
27kW: 82450
9Geräteunterteil
Bottom part
82505
8Wandhalter
Wall bracket
82520
1. Übersichtsdarstellung 1. Overview
Bei Ersatzteilbestellungen stets Gerätetyp und Serien-
nummer angeben!
When ordering spare parts, please always specify the
appliance model and serial number.

4
DBX18..27 BASITRONIC®
Installation, initial operation and maintenance
of this appliance must only be conducted by
an authorised professional, who will then be
responsible for adherence to applicable stand-
ards and installation regulations. We assume no
liability for any damages caused by failure to
observe these instructions.
• Do not use the appliance until it has been correctly
installed and unless it is in perfect working order.
• The appliance is only suitable for domestic use and
similar applications inside closed, frost-free rooms,
and must only be used to heat incoming water from
mains supply.
• The appliance must never be exposed to frost.
• The appliance must be earthed at all times.
• The minimal specific water resistance must not fall
below the value stated on the label.
• The maximum water pressure must not exceed the
value on the label.
• Before commissioning for the first time and each
time the appliance or the plumbing system is emp-
tied (e.g. due to work on the plumbing system,
if there is a risk of freezing or in case of mainte-
nance), the appliance must be vented correctly in
accordance with the instructions in the manual.
• Do not remove the front cover under any circum-
stances before switching off the electrical supply to
the unit.
• Never make technical modifications, either to the
appliance itself or the electrical leads and water
pipes.
• Pay attention to the fact that water temperatures
in excess of approx. 43 °C are perceived as hot,
especially by children, and may cause a feeling of
burning. Please note that the fittings and taps may
be very hot when the appliance has been in use for
some time.
• Water inlet temperature must never exceed 30°C. It
is not allowed to use the appliance with preheated
water.
• In case of malfunction, disconnect the fuses imme-
diately. In case of leaks, cut off the cold water sup-
ply instantly. Repairs must only be carried out by
the customer service department or an authorised
professional.
Montage, erste Inbetriebnahme und Wartung die-
ses Gerätes dürfen nur durch einen anerkannten
Fachhandwerksbetrieb erfolgen, der dabei für
die Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwortlich ist.
Wir übernehmen keine Haftung für Schäden, die
durch Nichtbeachtung dieser Anleitung entste-
hen!
• Benutzen Sie das Gerät nur, nachdem es korrekt
installiert wurde und wenn es sich in technisch
einwandfreiem Zustand befindet.
• Das Gerät ist nur für den Hausgebrauch und ähn-
liche Zwecke innerhalb geschlossener und frostfrei-
er Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Das Gerät muss dauerhaft und zuverlässig geerdet
werden.
• Der auf dem Typenschild angegebene minimale spe-
zifische Wasserwiderstand darf nicht unterschritten
werden.
• Der auf dem Typenschild angegebene maximale
Wasserdruck darf zu keinem Zeitpunkt überschritten
werden.
• Vor der ersten Inbetriebnahme sowie nach
jeder Entleerung (z.B. durch Arbeiten in der
Wasserinstallation oder wegen Frostgefahr oder
Wartung) muss das Gerät gemäß den Hinweisen in
der Anleitung ordnungsgemäß entlüftet werden.
• Öffnen Sie niemals das Gerät, ohne vorher die
Stromzufuhr zum Gerät dauerhaft unterbrochen zu
haben.
• Nehmen Sie am Gerät oder an den Elektro- und
Wasserleitungen keine technischen Änderungen vor.
• Beachten Sie, dass Wassertemperaturen über ca.
43°C besonders von Kindern als heiß empfun-
den werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer
Durchlaufzeit auch die Armaturen entsprechend
heiß werden.
• Die Wassereinlauftemperatur darf 30°C nicht über-
schreiten. Das Gerät ist nicht zum Betrieb mit vor-
gewärmten Wasser zugelassen.
• Im Störungsfall schalten Sie sofort die Sicherungen
aus. Bei einer Undichtigkeit am Gerät schließen Sie
sofort die Wasserzuleitung. Lassen Sie die Störung
2. Sicherheitshinweise 2. Safety instructions

5
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision
or instruction concerning use of the appliance in
a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by chil-
dren without supervision.
nur vom Werkskundendienst oder einem aner-
kannten Fachhandwerksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten phy-
sischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Gerätes unterwiesen
wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spie-
len. Reinigung und Benutzerwartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt
werden.
2. Sicherheitshinweise 2. Safety instructions

6
DBX18..27 BASITRONIC®
Typ DBX18..27 BASITRONIC®Model
DBX18 DBX21 DBX 24 DBX27
Energieeffizienzklasse A *)Energy efficiency class
Nennleistung / -strom 18 kW (26 A) 21 kW (30 A) 24 kW (35 A) 27 kW (39 A) Capacity set / current
Elektroanschluss 3~ / PE 380..415V AC 3~ / PE 400V
AC Electrical connection
Erforderl. Leiterquerschnitt 1) 4.0mm24.0 mm26.0mm2 2) 6.0 mm2Min. required cable size 1)
Warmwasser- max. at ∆t = 28 K
leistung (l/min) 3) max. at ∆t = 38 K
9,2
6,8
10,7
7,9
12,3
9,0
13,8
10,2
Hot water (l/min) 3) max. at ∆t = 28 K
max. at ∆t = 38 K
Nenninhalt 0,4 l Rated volume
Bauart geschlossen, 1 MPa (10 bar) Nennüberdruck /
Pressure type 1 MPa (10 bar) Type
Heizsystem Blankdraht IES®/ Bare wire heating system IES®Heating system
Einsatzbereich bei 15 °C:
spez. Wasserwiderstand
spez. elektr. Leitfähigkeit
≥ 1100 Ωcm
≤ 90 mS/m
Required specific
water resistance @ 15 °C
Specific electrical conductivity
Einlauftemperatur ≤ 30 °C Inlet temperature
Einschalt- – max. Durchfluss 4) 2,5 – 7,0 l/min 2,5 – 8,0 l/min 2,5 – 8,0 l/min 2,5 – 9,0 l/min Flow rate to switch on – max. flow
rate 4)
Druckverlust 0,2 bar bei / at 2,5 l/min 1,3 bar bei / at 9,0 l/min 5) Pressure loss
Temperatureinstellbereich 30 °C – 60 °C Temperature range
Wasseranschluss G ½“ Water connection
Gewicht (mit Wasserfüllung) 3,65 kg Weight (when filled with water)
Schutzklasse nach VDE I VDE class of protection
Geräuschprüfzeugnis PA-IX 6762/I Noise level test certificate
Schutzart / Sicherheit IP25 Type of protection / safety
*) Die Angabe entspricht den vorläufigen Anforderungen für die ab September
2015 verbindliche EU-Verordnung Nr. 812/2013.
1) Maximal anschließbarer Kabelquerschnitt beträgt 10mm2
2) Bei Austausch eines 21 kW / 380V-Gerätes kann der Leiterquerschnitt 4mm2
übernommen werden.
3) Mischwasser
4) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
5) Ohne Durchflussmengenregler
*) The declaration complies with the preliminary requirements of the EU regulation
No 812/2013 being binding as of September 2015.
1) Maximum applicable cable size is 10mm2
2) When replacing a 21 kW / 380V appliance
the cable size of 4mm2can be adopted.
3) Mixed water
4) Flow rate limited to achieve optimum temperature rise
5) Without flow regulator
3. Technische Daten 3. Technical specifications
4. Abmessungen 4. Dimensions
231
231
170
363
466
56
100
97
Maßangaben in mm
Dimensions in mm

7
Montageort
• Gerät nur in einem frostfreien Raum
installieren. Das Gerät darf niemals
Frost ausgesetzt werden.
• Das Gerät ist für eine Wandmontage
vorgesehen und muss senkrecht mit
untenliegenden Wasseranschlüssen
installiert werden.
• Das Gerät entspricht der Schutzart IP25
und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden,
sollte die Entfernung zwischen
Durchlauferhitzer und Zapfstelle mög-
lichst gering sein.
• Für Wartungsarbeiten sollte in der
Zuleitung ein Absperrventil installiert
werden. Das Gerät muss für Wartungs-
zwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet
werden, wenn diese DIN 16893 Reihe 2
entsprechen. Die Warmwasserleitungen
müssen wärmegedämmt sein.
• Der spezifische Widerstand des Wassers
muss bei 15 °C mindestens 1100 Ω cm
betragen. Der spezifische Widerstand
des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt
werden.
Installation site
• Appliance must only be installed in
frost-free rooms. Never expose appli-
ance to frost.
• The Appliance must be wall mounted
and has to be installed with water con-
nectors downward.
• The appliance complies with protec-
tion type IP25 and may therefore be
installed in protection zone 1 according
to VDE 0100 part 701.
• In order to avoid thermal losses, the
distance between the instantaneous
water heater and the tapping point
should be as small as possible.
• For maintenance work, a shut-off valve
should be installed in the supplyline.
The appliance must be accessible for
maintenance work.
• Plastic pipes may only be used if they
conform to DIN 16893, Series 2. The
hot water pipes must be thermally
insulated.
• The specific resistance of the water
must be at least 1100 Ωcm at 15°C.
The specific resistance can be asked for
with your water distribution company.
Für dieses Gerät ist aufgrund der Landesbau-
ordnungen ein allgemeines bauaufsichtliches
Prüfzeugnis zum Nachweis der Verwendbarkeit
hinsichtlich des Geräuschverhaltens erteilt.
Based on the national constitution guidelines
a general test certificate concerning the evi-
dence of applicability of noise behaviour is
granted.
5. Installation 5. Installation
Zu beachten sind:
• VDE 0100
• EN 806-2
• Bestimmungen der örtlichen
Energie- und Wasserversorgungs-
unternehmen
• Technische Daten und Angaben auf
Typenschild
• Die ausschließliche Verwendung von
geeignetem und unbeschädigtem
Werkzeug
The following regulations must be
observed:
• Installation must comply with all
statutory regulations, as well as
those of the local electricity and
water supply companies.
• The rating plate and technical speci-
fications
• Only intact and appropriate tools
must be used

8
DBX18..27 BASITRONIC®
5. Installation 5. Installation
Note: If you install this instantaneous
water heater in exchange for a conven-
tional instantaneous water heater, there
is generally no need to drill holes for the
wall bracket, in this case step 2 would not
be necessary.
Thoroughly rinse the water supply
pipes before installation to remove
soiling from the pipes.
1. Using a 12 mm hexagon socket screw
key, screw the screw-in nipples into
the wall connections. The seals must
be fully screwed into the thread. After
tightening, the double nipples must
protrude by at least 12mm.
2. Hold the included mounting template
on the wall and align it so that the
holes in the template fit over the con-
nections. Mark the drill holes accor-
ding to the template and drill them
using a 6 mm drill. Insert the included
dowels.
3. Screw in the wall bracket.Offset tiling
or uneven surfaces can be compen-
sated by up to 30 mm with the aid of
the spacers supplied. The spacers are
fitted between the wall and the wall
bracket.
Installing the wall bracket
Hinweis: Wenn Sie diesen Durchlauf-
erhitzer im Austausch gegen ein anderes
Fabrikat montieren, müssen in der Regel
keine neuen Löcher für den Wandhalter
gebohrt werden, der Punkt 2 entfällt
dann.
Spülen Sie die Wasserzuleitungen vor
der Installation gründlich durch, um
Schmutz aus den Leitungen zu entfer-
nen.
1. Schrauben Sie die Einschraubnippel
mit einem 12mm-Innensechs-
kantschlüssel in die beiden
Wandanschlüsse. Dabei müssen
die Dichtungen vollständig in das
Gewinde eingeschraubt werden. Der
Überstand der Einschraubnippel muss
nach dem Festziehen mindestens
12mm betragen.
2. Halten Sie die mitgelieferte Montage-
schablone an die Wand und richten
Sie sie so aus, dass die Löcher in der
Schablone über die Anschlüsse pas-
sen. Zeichnen Sie die Bohrlöcher ent-
sprechend der Schablone an und boh-
ren Sie die Löcher mit einem 6 mm--
Bohrer. Setzen Sie die mitgelieferten
Dübel ein.
3. Schrauben Sie den Wandhalter an.
Fliesenversatz oder Unebenheiten las-
sen sich bis zu 30mm durch die mitge-
lieferten Distanzhülsen ausgleichen.
Die Distanzhülsen werden zwischen
Wand und Wandhalter montiert.
Wandhalter montieren

9
1. To open the appliance hood, take off
the faceplate and unscrew the main
hood screw.
• When replacing an appliance, the elec-
trical power supply cable may be con-
nected in the upper part. Only in such
case, follow the instructions “Electrical
connection from above”.
2. Place the appliance on the heater
bracket so that the threaded rod of the
wall bracket fits in the provided hole
of the appliance. If necessary, slight
corrections are possible by carefully
bending the threaded rod of the wall
bracket. However, it must be possible
to screw on the water connection
pipes of the appliance without apply-
ing force.
3. Screw the two ⅜“ union nuts of the
appliance‘s water connection pipes,
each with the ⅜“ seal, onto the fit-
tings.
4. Screw the plastic knurled nut onto the
threaded rod of the wall bracket.
1. Zum Öffnen des Gehäuses die Blende
abnehmen und die zentrale Hauben-
schraube lösen.
• Im Austauschfall kann es vorkommen,
dass die Elektrozuleitung im oberen
Gerätebereich vorhanden ist. Der
Elektroanschluss erfolgt dann gemäss
der Beschreibung »Elektroanschluss
von oben«.
2. Setzen Sie das Gerät auf den
Wandhalter, so dass die Gewinde-
stange des Wandhalters in das vorge-
sehene Loch des Gerätes passt. Durch
vorsichtiges Biegen der Gewinde-
stange des Wandhalters lassen sich
gegebenenfalls kleine Korrekturen
vornehmen. Die Wasseranschluss-
leitungen des Gerätes müssen sich
jedoch ohne Gewaltanwendung
anschrauben lassen.
3. Schrauben Sie die beiden
⅜“-Überwurfmuttern der Wasser-
anschlussleitungen des Gerätes
jeweils mit der ⅜“-Dichtung auf die
installierten Anschlussstücke.
4. Schrauben Sie die Kunststoffrändel-
mutter auf die Gewindestange des
Wandhalters.
5. Installation 5. Installation
Hinweis: Ziehen Sie die Überwurf-
muttern maßvoll an, um die notwen-
dige Dichtheit zu erreichen, ohne die
Armaturen oder die Rohrleitungen zu
beschädigen.
• Schrauben Sie gemäß Abbildung
das Kaltwasseranschlussstück mit
Überwurfmutter und der ½“-Dichtung
an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasser-
anschlussstück mit Überwurfmutter
und der ½“-Dichtung an den Warm-
wasseranschluss.
Note: Fasten the screw nuts with cau-
tion, to avoid damage to the valves or
the piping system.
1. As shown in the illustration, screw the
cold water connection piece with the
union nut and the ½“ seal onto the
cold water connection.
2. Screw the hot water connection piece
with the union nut and the ½“ seal
onto the hot water connection.
Anschlussstücke installieren Installing connection pieces
Gerät montieren Installing the appliance

10
DBX18..27 BASITRONIC®
5. Installation 5. Installation

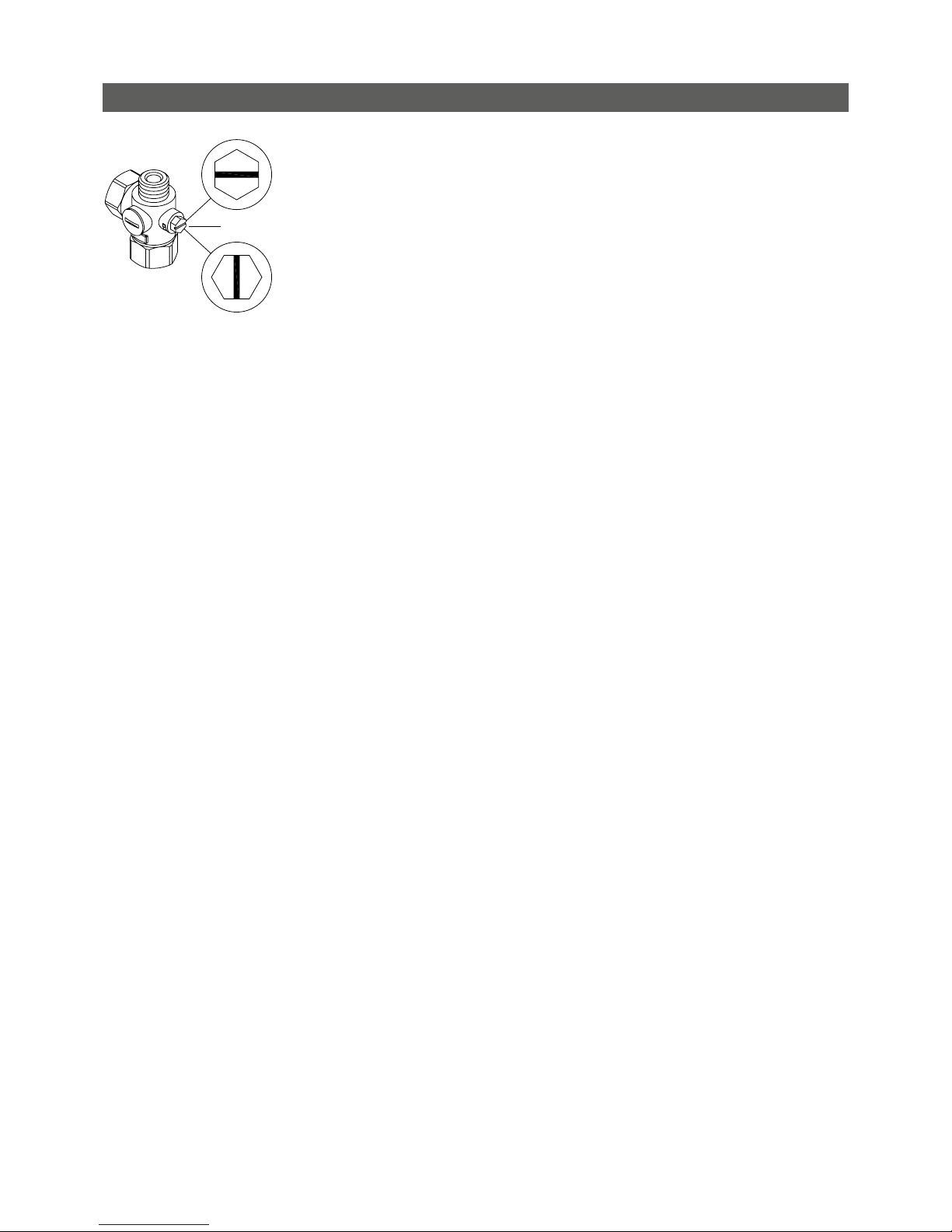

(a)
geschlossen
closed
geöffnet
open
5. Öffnen Sie die Wasserzuleitung und
drehen Sie das Absperrventil (a) im
Kaltwasseranschlussstück langsam auf
(Position»geöffnet«). Prüfen Sie alle
Verbindungen auf Dichtigkeit.
6. Öffnen und schließen Sie danach
mehrfach die zugehörige Warm-
wasserarmatur bis keine Luft mehr aus
der Leitung austritt und der Durchlauf-
erhitzer luftfrei ist.
5. Open the water supply line to the unit
and slowly open (position “open“) the
shut-off valve (a) in the cold water
connection piece. Check all connec-
tions for leaks.
6. Next, open and close the hot water
tapping valve several times until no
more air emerges from the line and
all air has been eliminated from the
instantaneous water heater.

11
Note: Fasten the screw nuts with cau-
tion, to avoid damage to the valves or
the piping system.
For direct connection, the two ½“ screw-
in nipples and the ½“ seals must be
screwed into the ½“ union nuts of the
hot-water and cold-water connectors.
The two ½“ caps of the side outlets of
the hot-water and cold-water connectors
must be removed and screwed onto the
open end of the screw-in nipples. The hot-
water and cold-water connectors must
then be screwed into the 3/8“ union nut of
the appliance and delivery pipe, together
with the 3/8“ seals.
For direct connection, it is advisable to
mount the appliance at a distance as illus-
trated alongside, using the spacer sleeves
supplied. It should therefore be noted that
the two fixing holes near the lower pipe
connections are also used.
The flared end of the pipes must be
screwed into the ½“ side outlets of the
hot-water and cold-water connectors with
½“ union nuts and ½“ seals. The holes
required for the pipes must then be bro-
ken out of the housing with the aid of a
blunt implement.
In case of direct connection please
note: Put the strainer into the cold
water connection!
Hinweis: Ziehen Sie die Überwurf-
muttern maßvoll an, um die notwen-
dige Dichtheit zu erreichen, ohne die
Armaturen oder die Rohrleitungen zu
beschädigen.
Bei Aufputzmontage sind die beiden
½“-Einschraubnippel und die ½“-Dich-
tungen mit den ½“-Überwurfmuttern
des Warmwasser- und Kaltwasser-
anschlussstückes zu verschrauben.
Die beiden ½“-Blindkappen der
seitlichen Abgänge des Warm- und
Kaltwasseranschlussstückes sind zu
demontieren und mit dem offenen Ende
der Einschraubnippel zu verschrauben. Die
Warm- und Kaltwasseranschlussstücke
sind dann mit den 3/8“-Dichtungen an
die 3/8“-Überwurfmutter des Gerätes und
Auslaufrohres zu verschrauben.
Bei Aufputzmontage ist es sinnvoll,
das Gerät mittels der mitgelieferten
Distanzhülsen gemäß nebenstehender
Zeichnung auf Abstand zu montieren.
Dabei ist zu beachten, dass auch die bei-
den Befestigungsbohrungen im unteren
Rohranschlussbereich benutzt werden.
Die Bördelseite der Rohre sind mit
½“-Überwurfmuttern und ½“-Dichtungen
an die seitlichen ½“-Abgänge des
Warm- und Kaltwasseranschlussstückes
zu schrauben. Abschließend sind die
Ausbrüche für die Rohre in der Haube
mit einem stumpfen Gegenstand heraus-
zubrechen.
Bei Aufputzmontage beachten: Sieb
in das Kaltwasseranschlussstück ein-
setzen!
6. Aufputzmontage 6. Direct connection

12
DBX18..27 BASITRONIC®
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest ver-
legte Leitungen angeschlossen werden.
Das Gerät muss an den Schutzleiter
angeschlossen werden.
• Die Elektroleitungen müssen sich in
einem einwandfreien Zustand befinden
und dürfen nach der Montage nicht
mehr berührbar sein.
• Installationsseitig ist eine allpolige
Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens
3mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz
mit einem dem Gerätenennstrom an-
gepassten Auslösestrom zu montieren.
Lastabwurfrelais
Beim Anschluss weiterer Drehstromgeräte
kann ein Lastabwurfrelais für elektro-
nische Durchlauferhitzer (CLAGE Art.Nr.
82250) an den Außenleiter L2angeschlos-
sen werden.
Um im niedrigen Leistungsbereich des
Durchlauferhitzers (niedrige Temperatur
und geringer Durchfluss) ein mögli-
ches Flackern des Lastabwurfrelais
zu vermeiden kann die Betriebsart
»Lastabwurfrelais« aktiviert werden:
• Gerät vom Netz trennen (z.B. durch
Ausschalten der Sicherungen)
• Brücke auf die Leistungselektronik auf-
stecken (siehe Bild)
• Gerät wieder in Betrieb nehmen
Structural prerequisites
• The appliance must be installed via a
permanent connection. Heater must be
earthed!
• The electric wiring should not be
injured. After mounting, the wiring
must not be direct accessible.
• An all-pole disconnecting device (e.g.
via fuses) with a contact opening
width of at least 3mm per pole should
be provided at the installation end.
• To protect the appliance, a fuse ele-
ment must be fitted with a tripping
current commensurate with the nomi-
nal current of the appliance.
Load shedding relay
If further three-phase appliances are con-
nected, a load shedding relay designed
for electronic instantaneous water heaters
(CLAGE no. 82250) can be connected to
phase conductor L2.
To avoid possible jitter of the load shed-
ding relay caused by low power consump-
tion (low temperature set point and low
water flow rate) the “Load-shedding-
mode” can be activated as followed:
• Disconnect the appliance from the
power supply (e.g. by switching of the
fuses)
• Insert the jumper on the power electro-
nics (see picture)
• Put the appliance into operation again
21
4
3
7. Elektroanschluss 7. Electrical connection
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer und
Sicherheitstemperaturbegrenzer
4. Klemmleiste
1. Electronic circuitry
2. Heating element
3. Safety pressure switch and Safety ther-
mal cut-out
4. Terminal strip
Schaltplan Wiring diagram
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• EN806-2
• Bestimmungen der örtlichen
Energie- und Wasserversorgungs-
unternehmen
• Technische Daten und Angaben auf
Typenschild
• Gerät an den Schutzleiter
anschließen!
Only by a specialist!
Please observe:
• The installation must comply with
current IEC and national local regu-
lations or any particular regulations,
specified by the local electricity
supply company
• The rating plate and technical speci-
fications
• The unit must be earthed!
