Zip HydroTap®G5 CS100
Zip HydroTap®G5 CS 100
Gebrauchs- und Montageanleitung
Operating and installation instructions

Zip HydroTap® G5 CS100
2
DE
Inhaltsverzeichnis
Die Montageschablone für das Tableau befindet sich auf den heraustrennbaren Innenseiten dieser Anleitung.
1. Sicherheitshinweise ............................................................................................3
2. Gerätebeschreibung ............................................................................................4
3. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
4. Montage......................................................................................................5
Installation Classic, Classic Plus, Touch Free .........................................................................6
Installation Arc.................................................................................................6
Installation der Untertischeinheit .................................................................................8
Optional: Installation des Abtropftableaus.........................................................................10
Installation eines externen Ionenaustauschers .....................................................................10
Inbetriebnahme...............................................................................................11
5. Gebrauch ....................................................................................................12
Bedienung ...................................................................................................12
Menü........................................................................................................13
6. Hygiene und Wasserqualität ....................................................................................15
Längere Nichtbenutzung .......................................................................................15
Reinigung....................................................................................................15
7. Wartung und Pflege ...........................................................................................16
Wechsel der Kohlendioxid-Gasflasche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Filterwechsel .................................................................................................17
Weitere Wartungsarbeiten ......................................................................................17
8. Problemlösung................................................................................................18
9. Umwelt und Recycling .........................................................................................19
10. Garantie ....................................................................................................19
Kurzanleitung...................................................................................................58

3
CLAGE
DE
1. Sicherheitshinweise
Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät installieren oder benutzen!
Bewahren Sie diese Hinweise für spätere Verwendung zusammen mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes verantwort-
lich ist. Gebrauchsanleitungen sind für den Endanwender bestimmt. Die dem Gerät beigefügten
Anleitungen entsprechen dem technischen Stand des Gerätes.
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar unter: www.clage.de/downloads
Der Raum, in dem eine Kohlendioxid-Gasflasche aufbewahrt wird, muss
je Kilogramm Flascheninhalt ein Raumvolumen von mindestens 17m3
aufweisen! Dies wären z.B. bei einer Ein-Kilogramm-Flasche und einer
angenommen Raumhöhe von 2,2m mindestens 7,7m2Grundfläche.
• Beachten Sie beim Betrieb des Gerätes mit einer Kohlendioxid-Gasflasche unbe-
dingt das der Gasflasche beigefügte Sicherheitsdatenblatt. Sowohl die Gasflasche,
als auch die gasführenden Elemente des Gerätes stehen unter hohem Druck!
• Das Gerät enthält unter Druck stehendes Kältemittel R290. Es darf keiner offenen
Flamme ausgesetzt werden. Wartungsarbeiten an der Kühleinheit dürfen nur vom
autorisierten Kundendienst oder einem qualifizierten Fachhandwerker ausgeführt
werden.
• Vorsicht beim Heben. Das Gerät ist schwer und sollte aus Sicherheitsgründen
nicht allein angehoben werden. Das genaue Gewicht ist den technischen Daten
zu entnehmen.
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn es
sich in technisch einwandfreiem Zustand befindet.
• Das Gerät muss geerdet werden.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dauerhaft
unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine techni-
schen Änderungen vor.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke innerhalb geschlos-
sener Räume geeignet und darf nur zum Bereiten von Trinkwasser verwendet
werden.
• Die Umgebungstemperatur muss zwischen 5 und 35°C liegen. Es muss für eine
angemessene Belüftung gesorgt werden und das Gerät darf niemals Frost ausge-
setzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer Undichtigkeit
am Gerät schließen Sie sofort die Wasserzuleitung. Lassen Sie die Störung nur vom
Werkskundendienst oder einem anerkannten Fachhandwerksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultie-
renden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchge-
führt werden.
!UV
!

Zip HydroTap® G5 CS100
4
DE

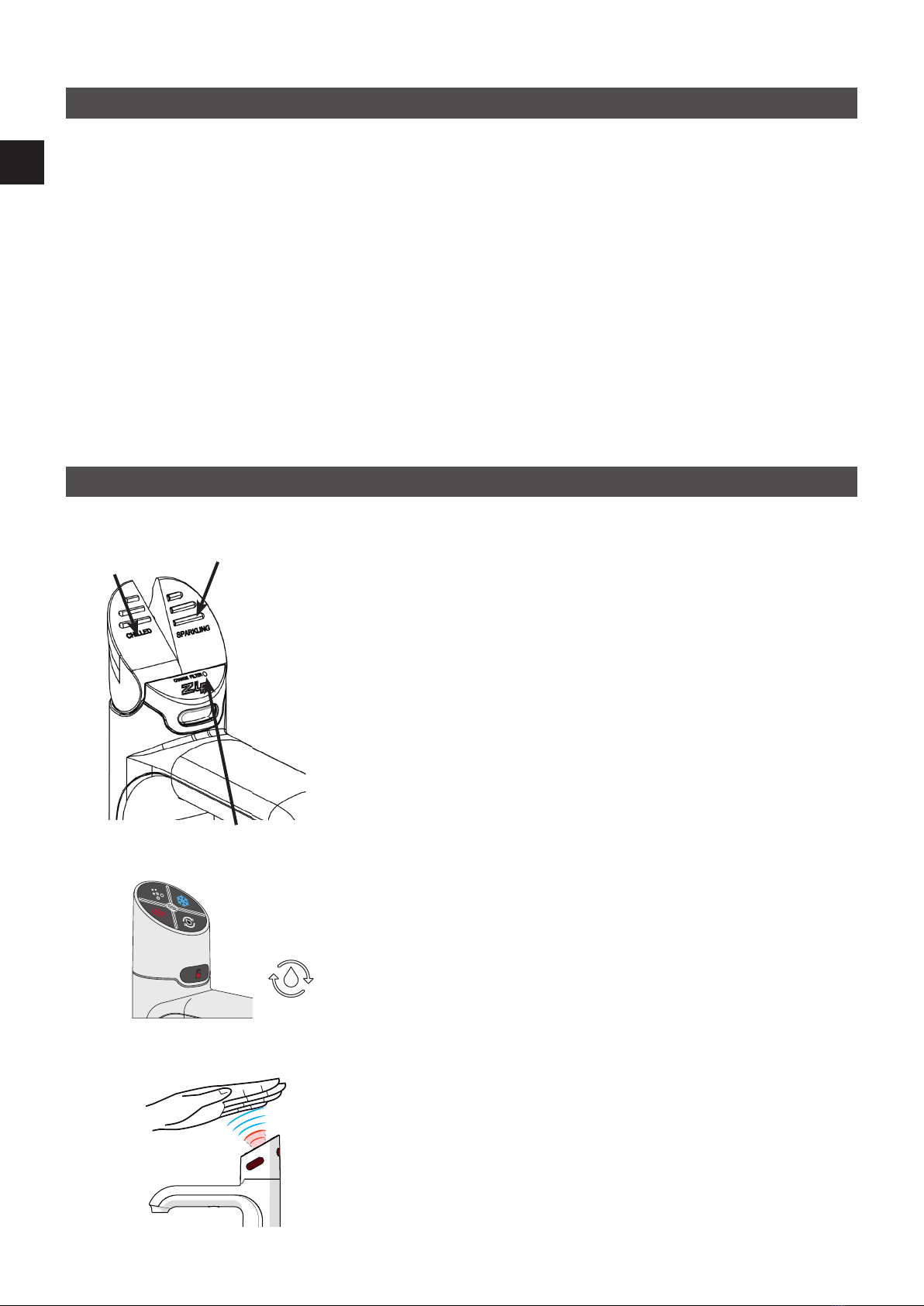

Das Zip HydroTap® G5 CS100 ist ein elektronisch geregeltes System für Küchen und Teeküchen, das filtriertes, gekühltes und
sprudelndes Wasser liefert. Während das Gerät unsichtbar unter der Spüle installiert wird, erfolgt die Entnahme bequem über eine
spezielle Armatur. Die Classic, Classic Plus, Touch-Free oder Arc werden zusätzlich zur Küchenarmatur oder auch separat mit einem
flachen Ablauftableau an beliebiger Stelle platziert.
2. Gerätebeschreibung
3. Technische Daten
Typ Zip HydroTap® G5 CS100
Nennspannung/Nennleistung 230V AC / 0,37kW
Nenndruck MPa / bar 0,25– 0,70 / 2,5 –7,0
Temperaturbereich Kaltwasser °C 5– 10
Sprudelwasservolumen Durchflusskarbonisierung
Kohlendioxid Nenndruck MPa / bar 0,3 / 3,0
Wasseranschluss G ½" oder G ⅜" *)
Maße (H × B × T) cm 33,3 × 28,0 × 48,0
Gewicht (gefüllt) kg 36,5
Umgebungstemperatur °C 5–35
Kühlmittel / Menge R290 / 76g
Schutzklasse nach VDE Klasse I
Schutzart IP20
*) Anschlussschlauch G ½" mit mitgeliefertem Adapter G ⅜"
Zip HydroTap® G5 CS100
Arc Classic Touch-Free Classic Plus

5
CLAGE
DE
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
Stellen sie vor der Installation sicher, dass…

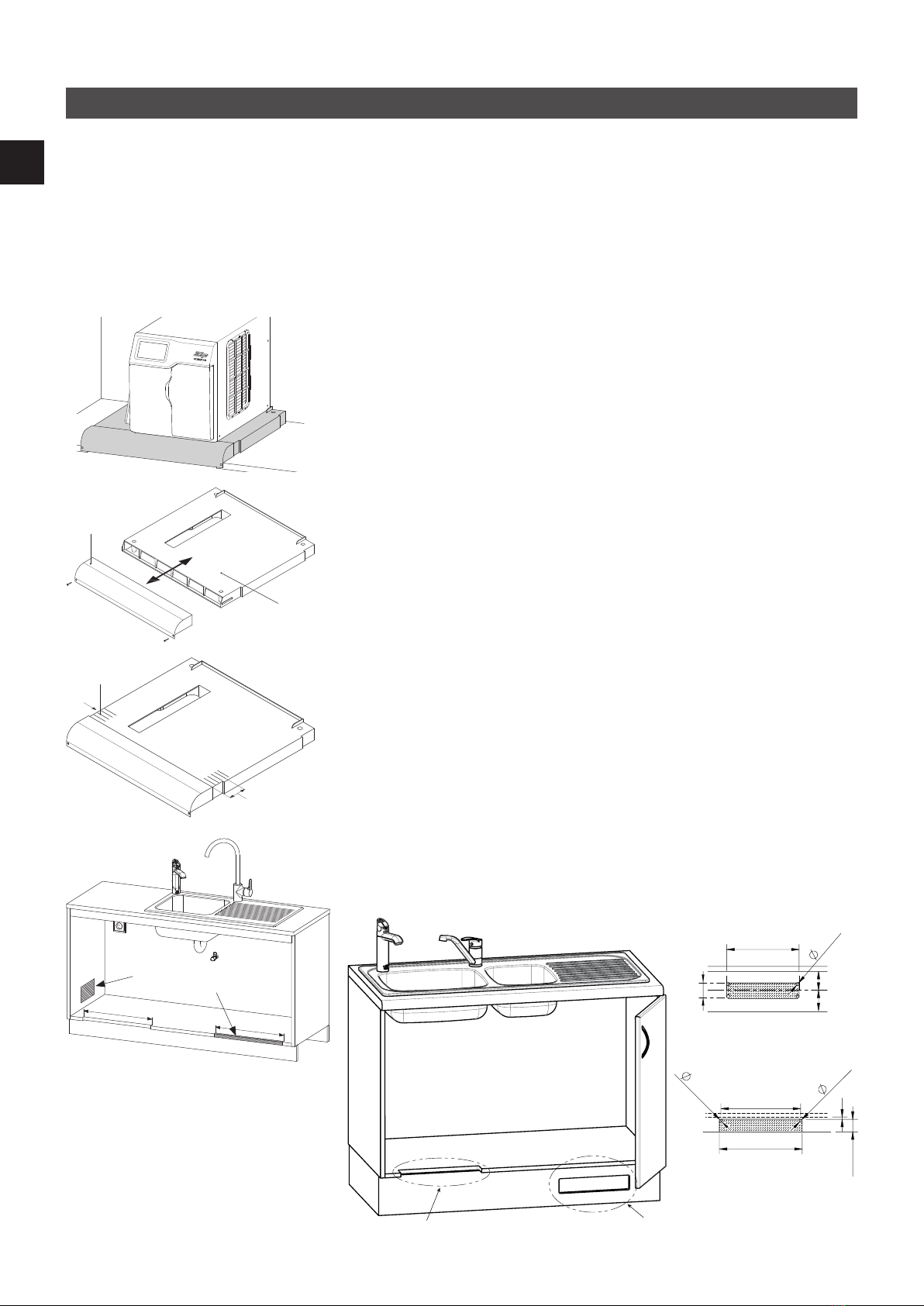

• ausreichend Platz für das Untertischgerät, die Kohlendioxidflasche und die Belüftungsreserve (siehe Zeichnung) vorhanden ist.
• das Untertischgerät und die Kohlendioxidflasche aufrecht auf einer waagerechten Fläche stehen werden.
• sich eine mit mindestens 10A abgesicherte Steckdose in Reichweite der Anschlussleitung befindet und diese Steckdose auch
nach der Installation des Gerätes noch erreichbar sein wird.
• ein mit einem Absperrhahn ausgerüsteter Wasseranschluss mit dem Nenndruck des Gerätes in Reichweite der Zulaufleitung
vorhanden ist und dieser auch nach der Installation des Gerätes noch erreichbar sein wird.
Zusätzlich zu den üblichen Werkzeugen werden gegebenenfalls folgende Spezialwerkzeuge benötigt:
• Blech-Lochstanze mit 35mm (Celsius Arc: 50mm) Durchmesser für Spülen (nicht im Lieferumfang enthalten)
• Lochsäge mit 35mm (Celsius Arc: 50mm) Durchmesser für Holzarbeitsplatten (nicht im Lieferumfang enthalten)
• Rohrschlüssel zum Befestigen der Armatur (im Lieferumfang enthalten)
Handhabung der mitgelieferten Kunststoffschläuche und Schnellverbinder:
• Beim Kürzen der Schläuche ist darauf zu achten, dass der Schnitt mit einer scharfen Klinge gratfrei und rechtwinklig zum Schlauch
ausgeführt wird. Der Schlauch darf unter keinen Umständen mit einem stumpfen Werkzeug abgekniffen werden!
• Die Schläuche müssen spannungsfrei verlegt werden. Der minimale Biegeradius beträgt hierbei 25mm. Sollte der Schlauch
geknickt werden, besteht im Knick die Gefahr einer Leckage.
• Der Schlauch muss bis zum Anschlag in den Schnellverbinder hinein gesteckt werden (etwa 15 mm) um eine feste Verbindung zu
gewährleisten.
4. Montage
Maßangaben in mm
CO2-Flasche (über den
Fachhandel zu beziehen)
Elektroanschluss
mit Stecker
230V AC 50Hz Eckventil (Bauseits)
Classic
Classic Plus
Touch-Free
Arc
A
A = 208 (Classic); A = 214 (Classic Plus, Touch-Free)

Zip HydroTap® G5 CS100
6
DE
4. Montage
Armatur
Sockel
Edelstahlscheibe
Spannklammer
Mutter
Installation Classic, Classic Plus, Touch Free
Hinweis: Die Armatur darf nicht weiter als 900mm über dem Boden des
Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu
vermeiden.
Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem
sie fest montiert wurde!
1. Bestimmen Sie die Position der Armatur so, dass austretendes Wasser in einem
Spülbecken oder einem anderen Becken mit Abfluss aufgefangen wird und
abfließen kann.
2. Schneiden Sie ein Loch mit einem Durchmesser von 35mm in die
Arbeitsplatte/ Spüle, an der Stelle, an der die Armatur montiert werden soll.
3. Stecken Sie den schwarzen Sockel von unten auf die Armatur und stellen Sie sicher,
dass er dort verbleibt. Für eine wasserdichte Installation tragen Sie ein wenig
Silikon-Dichtmittel auf die Unterseite des Sockels auf.
4. Führen Sie alle Leitungen von oben durch das 35mm-Loch in der
Arbeitsplatte/ Spüle und platzieren Sie die Armatur an der vorgesehenen Stelle.
5. Schieben Sie die Edelstahlscheibe von unten über die Schläuche und anschließend
die Spannklammer über die Gewindestange der Armatur. Befestigen Sie die
Spannklammer mit der Befestigungsmutter. Vergewissern Sie sich vor dem
Festziehen der Mutter, dass der Armaturkopf in die gewünschte Richtung zeigt.
Installation Arc
Hinweis: Die Armatur darf nicht weiter als 900mm über dem Boden des
Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu ver-
meiden.
Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem
sie fest montiert wurde!

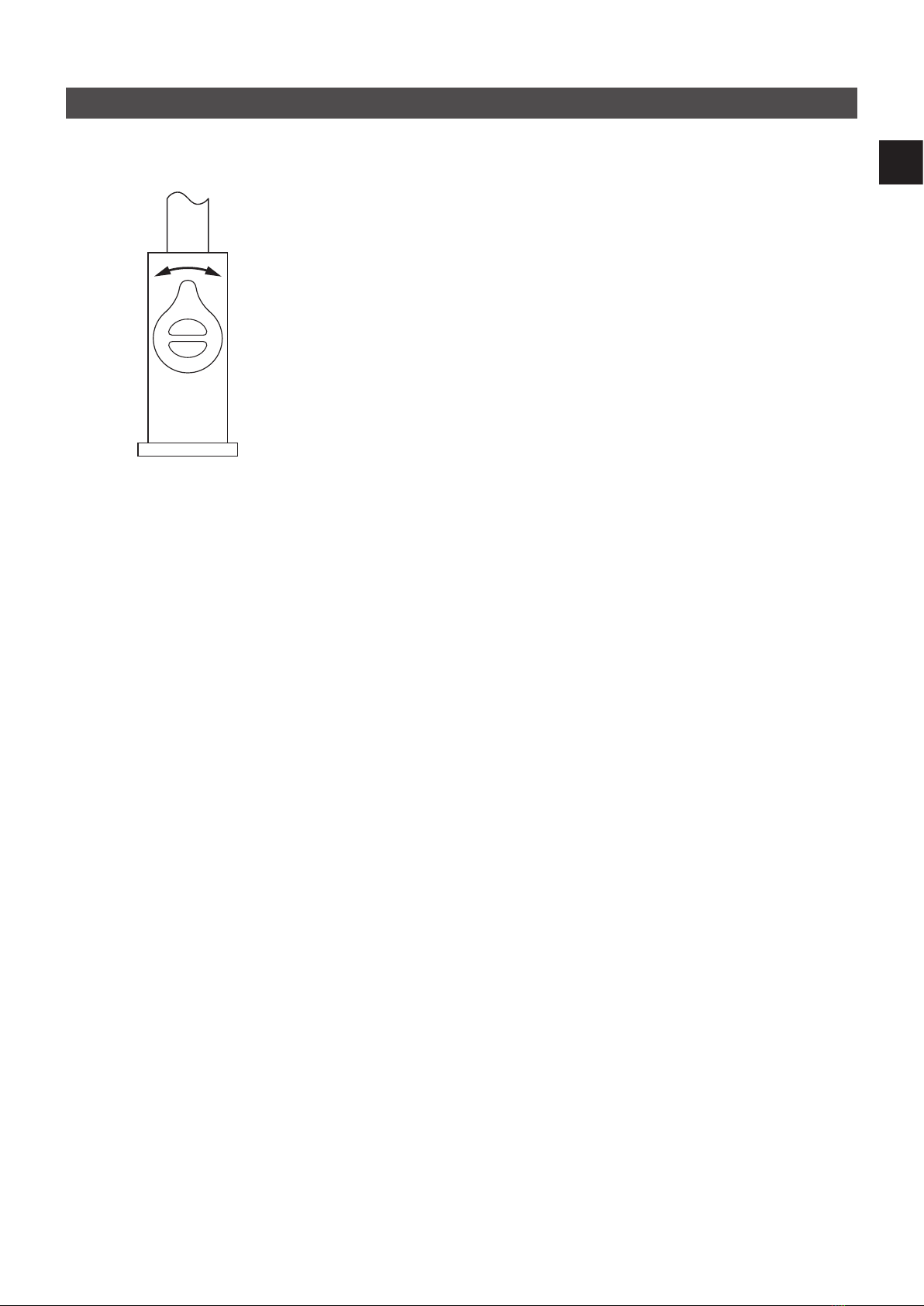

Die Arc kann für Links- und Rechtshandbedienung in jeweils 3 Positionen fixiert und
die Auslaufhöhe in zwei Ebenen eingestellt werden (siehe links).
1. Bestimmen Sie die Position der Armatur so, dass austretendes Wasser in einem
Spülbecken oder einem anderen Becken mit Abfluss aufgefangen wird und
abfließen kann.
2. Schneiden Sie ein Loch mit einem Durchmesser von 35mm in die
Arbeitsplatte/ Spüle, an der Stelle, an der die Armatur montiert werden soll.
3. Legen Sie die Höhe und Ausrichtung des Auslaufs fest. Lösen Sie dazu die beiden
Fixierungsschauben »F« und die Sicherungsklammer »K« am unteren Ende der
Armatur.
4. Bewegen Sie das innere Rohr im äußeren Rohr so, dass der Auslauf in
die Gewünschte Position zeigt. Dabei müssen die Öffnungen für die
Fixierungsschrauben»F« über einer der Öffnungen von Ebene »I« (tiefer Auslauf)
oder »II« (hoher Auslauf) liegen.
5. Schieben Sie die Sicherungsklammer »K« mit den Rasthaken in die ausgewählten
Öffnungen im inneren Rohr.
Hinweis: Stellen Sie sicher das beide Rasthaken in genau gegenüber liegende
Löcher einrasten und die Öffnung der Klammer unter der Aussparung für das
USB-Kabel liegt.
6. Fixieren Sie den Auslauf mit den Fixierungsschrauben»F« in der gewünschten
Position.
7. Stecken Sie den verchromten Sockel mit O-Ring von unten auf die Armatur und
stellen Sie sicher, dass er dort verbleibt.
8. Führen Sie alle Leitungen von oben durch das 35mm-Loch in der
A B C
30°
180°
50
F
F
K
I
II
Aussparung für
USB-Kabel
Rasthaken

7
CLAGE
DE
4. Montage
Arbeitsplatte/ Spüle und platzieren Sie die Armatur an der vorgesehenen Stelle.
9. Schieben Sie zuerst die Gummidichtung, dann die Sperrscheibe und die
Befestigungsmutter von unten über die Schläuche/Kabel und anschließend
über die Gewindestange der Armatur. Befestigen Sie die Armatur mit der
Befestigungsmutter. Vergewissern Sie sich vor dem Festziehen der Mutter, dass der
Armaturkopf in die gewünschte Richtung zeigt.
Achten Sie auf den korrekten Sitz des O-Rings unter dem Sockel.
O-Ring
Gummi-
dichtung
Sockel
Befestigungs-
mutter
Sperr-
scheibe
Dreifach-
Silikonschlauch
Gekühlt-
wasser +
Sprudel-
wasser
Dampf leer
Herbie-Schlauch-
klemme
20mm
Leitungssatz montieren
1. Schieben Sie die Herbie-Schlauchklemme von unten auf die Dreifach-Silikonleitung.
Die Klemme noch nicht zudrücken!
2. Verbinden Sie den blauen und den weißen Kunststoffschlauch mit den Schnell-
verbindern des Gekühlt- und Sprudelwasseranschlussstückes und drücken Sie die
abgeflachte Seite des Anschlussstücks ca. 20mm in eine der seitlichen Öffnungen
der Dreifach-Silikonleitung.
Die gerade Fläche muss zur Dampfleitung ausgerichtet sein.
3. Drücken Sie die abgeflachte Seite des leeren Anschlussstücks ca. 20mm in die
andere seitliche Öffnung der Dreifach-Silikonleitung.
Die gerade Fläche muss zur Dampfleitung ausgerichtet sein.
4. Positionieren Sie die Herbie-Schlauchklemme möglichst nahe am Ende der Dreifach-
Silikonleitung und drücken sie dort mit einer Zange fest.
Hinweis: Um einen optimalen Halt aller drei Leitungen zu gewährleisten ist auf
eine
axiale Ausrichtung der Herbie-Schlauchklemme zu achten.

Zip HydroTap® G5 CS100
8
DE
4. Montage
Installation der Untertischeinheit
Hinweis: Für eine angemessene Belüftung muss ein Luftspalt von min. 50mm
links vom Gerät freigehalten werden. Wenn das Gerät in einem Schrank
betrieben wird, müssen die mitgelieferten Abstandshalter aus Silikon und
die Lüftungsgitter montiert werden, um eine ausreichende Luftzirkulation
sicherzustellen.
Optional können die Lüftungsgitter montiert werden, wenn die Temperatur im
Unterschrank über 35°C steigt.
= =
max 43
314.00
12.00
12.00
285.00
12.00
5
326.00
A
60.00
B
A
B
**
*
450
Der Belüftungsschacht KXB ist ein Zubehörelement für das CS100 und muss bei der
Installation für eine ausreichende Belüftung verwendet werden. Die warme Abluft wird
durch den KXB geleitet und vorn am Unterschrank ausgeblasen.
Das CS-Gerät wird einfach auf den KXB platziert und mit ihm zusammen im
Unterschrank montiert.
1. Stellen Sie vor der Installation sicher, dass für Luftzufuhr gesorgt wurde. Die
dem Gerät beiliegenden Lüftungsgitter können verwendet werden, wenn Sie die
Lufteinlässe gemäß Ausschnitt »A« oder »B« dimensionieren.
2. Positionieren Sie den zusammengesetzten Belüftungsschacht so im Unterschrank,
dass das CS-Gerät ausreichend Seitenabstände hat (min. 50 mm) und alle
Anschlüsse erreicht werden.
3. Markieren Sie die Position des Austrittskanals (siehe Bild , Teil »1«) vorn am
Unterschrankboden.
4. Justieren Sie die Tiefe des Hauptschachtes »2« im Unterschrank. Der Austrittskanal
lässt sich dazu bis max. 50mm ausziehen. Achten Sie dabei mit Hilfe der
Justierlinien »3« auf eine parallele Ausrichtung.
5. Markieren Sie die Position des Hauptschachtes auf dem Unterschrankboden und
entfernen Sie den KXB vollständig.
6. Sägen Sie einen Belüftungsausschnitt von 450 mm Breite mittig zwischen die
Markierungen aus Schritt 3. Die Tiefe des Ausschnittes ist bis an die Sockelblende
zu dimensionieren (max. 43mm).
7. Positionieren Sie den Hauptschacht gemäß Ihren Markierungen aus Schritt 5 und
fixieren Sie ihn mit den mitgelieferten vier großen Schrauben.
8. Schieben Sie den Austrittskanal von vorn auf den Hauptschacht und fixieren Sie ihn
mit den zwei kleinen Schrauben am Unterschrankboden.
9. Stellen Sie das CS100 auf den KXB und installieren Sie den seitlichen
Lüftungsschacht des CS-Gerätes passend im dafür vorgesehenen Belüftungs-
ausschnitt des Hauptschachtes.
* gleiche Maße wie Ausschnitt A
** gleiche Maße wie Ausschnitt B
mögliche Lufteinlass-
positionen
max. 50
1
2
3

9
CLAGE
DE
4. Montage
Hinweis: Wenn die Temperatur im Unterschrank über 35°C steigt, muss für
zusätzliche Belüftung gesorgt werden.
1. Positionieren Sie die Untertischeinheit so nah wie möglich unter der Armatur.
2. Verbinden Sie den Wasserzulauf mit dem Eckventil (nicht im Lieferumfang
enthalten). Verwenden Sie dafür den mitgelieferten Flexschlauch und falls
erforderlich den Adapter.
3. Verbinden Sie den CO2-Regler mit dem Sprudelwasseranschluss Ihres Zip-Gerätes.
4. Verbinden Sie die Schläuche der Armatur mit dem Untertischgerät. Sorgen Sie
dabei für ein stetiges Gefälle zwischen Armatur und Untertischeinheit. Kürzen Sie
die Schläuche, um Schlaufen und Knicke zu vermeiden. Die Schläuche dürfen nicht
verlängert werden.
a. Schließen Sie den nicht markierten Silikonschlauch am Dampfanschluss an.
b. Verbinden Sie den Y-Adapter mit dem stählernen Anschlussrohr der Armatur.
c. Verbinden Sie sowohl den Kaltwasseranschluss des Untertischgerätes, als
auch den Sprudelwasseranschluss des CO2-Reglers, mit den freien Enden
des Y-Adapters. Kürzen Sie dafür die Kunststoffschläuche entsprechend und
versehen Sie diese mit der mitgelieferten Rohrisolierung.
5. Verbinden Sie die Signalleitungen von Armatur und Untertischgerät. Befestigen Sie
die Steckverbindung an einer Stelle, die keiner Feuchtigkeit ausgesetzt wird.
6. Positionieren Sie die Kohlendioxid-Gasflasche aufrecht stehend an einer Wand, in
Reichweite des Gas-Anschlussschlauches.
7. Montieren Sie den Gasflaschenhalter an der Stelle, an der die Kohlendioxid-
Gasflasche stehen soll, um sie damit gegen Umfallen zu sichern.
Hinweis: Der Raum, in dem eine Kohlendioxid-Gasflasche aufbewahrt
wird, muss je Kilogramm Flascheninhalt ein Raumvolumen von mindestens
17m3aufweisen! Dies wären z.B. bei einer Ein-Kilogramm-Flasche und einer
angenommen Raumhöhe von 2,2m mindestens 7,7 m2Grundfläche.
8. Sichern Sie die Gasflasche in aufrechter Position mit dem Gasflaschenhalter.
9. Verbinden Sie die Untertischeinheit mit dem Druckminderer für die Gasflasche.
Verwenden Sie dazu den mitgelieferten, mit Gewebe verstärkten Schlauch.
10. Verbinden Sie den Druckminderer mit der Gasflasche:
a. Gasflasche mit Selbstschlussventil: Drehen Sie die Druckeinstellschraube am
Druckminderer bis zum Anschlag gegen den Uhrzeigersinn (kein Druck). Drehen
Sie den roten Sperrhebel zur Seite (geschlossen). Schrauben Sie anschließend
die Gasflasche zügig, bis zum Anschlag in den Druckminderer hinein. Der Druck
in der Gasflasche wird in Manometer»A« dargestellt.
b. Gasflasche mit Handrad: Drehen Sie die Druckeinstellschraube am
Druckminderer bis zum Anschlag gegen den Uhrzeigersinn (kein Druck). Drehen
Sie den roten Sperrhebel zur Seite (geschlossen). Verbinden Sie anschließend
den Druckminderer mit der Gasflasche. Ziehen Sie dabei die Überwurfmutter
maßvoll an.
Hinweis: Betreiben Sie die Kohlendioxid-Gasflasche ausschließlich aufrecht
stehend, um eine einwandfreie Funktion des Druckminderers und somit sie
Sicherheit des Gerätes zu gewährleisten!
Hinweis: Die Kohlendioxid-Gasflasche darf keiner Hitze oder direkter
Sonnenstrahlung ausgesetzt werden! Beachten Sie daher die maximale
Umgebungstemperatur von 35°C und sorgen Sie gegebenenfalls für Kühlung.
B ( 2 : 1 )
B
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
E E
F F
1
A2
Zeichnung Gasflaschenkopf
Status Änderungen DATUM Name
Gezeichnet
Kontrolliert
Norm
DATUM Name
16.07.2014 ruecker
Gasflasche mit
Selbstschlussventil
Sprudelwasserleitung zum
Zip-Gerät
Sprudelwasserleitung zur
Armatur
CO2-Regler
Gasflasche
mit Handrad
A

Zip HydroTap® G5 CS100
10
DE
4. Montage
Armatur
SockelTableau
Gewinde-
stange
Edelstahlscheibe
Abfluss
Spannklammer
Mutter
Abstandshalter
Unterleg-
scheibe
und Mutter
Optional: Installation des Abtropftableaus
Das Abtropftableau (Artikelnummer: 4100-44111) ist ein Zubehörelement und kann
dazu verwendet werden, die Armatur unabhängig von einer Küchenspüle zu installieren.
1. Vergewissern Sie sich, dass an der für das Abtropftableau vorgesehenen Stelle
ein Wasserzulauf, ein Wasserabfluss, eine Steckdose mit einer Absicherung von
mindestens 10A und ausreichend Platz für das Untertischgerät vorhanden ist.
2. Positionieren Sie die mitgelieferte Schablone an der für das Abtropftableau
vorgesehenen Stelle.
3. Schneiden Sie die Löcher, wie auf der Schablone markiert für Installation mit einer
Arc- oder Classic-Armatur.
Classic / Classic Plus / Touch-Free
a. Setzen Sie das Abtropftableau ein, platzieren Sie den Abstandshalter aus
Kunststoff zwischen der Arbeitsplatte und dem Tableau am 35 mm-Loch. Fixieren
Sie das Tableau von der Unterseite an der Gewindestange mit der mitgelieferten
Unterlegscheibe und Mutter.
b. Montieren Sie die Armatur, wie im Abschnitt »Installation Classic« ab Punkt3
beschrieben.
c. Sollte der Abflussbogen in eine falsche Richtung zeigen, lösen Sie die
Befestigungsmutter oberhalb des Bogens, richten ihn in gewünschter Richtung
aus und ziehen Sie die Befestigungsmutter anschließend wieder fest.
Arc
a. Setzen Sie das Abtropftableau ein und fixieren es von der Unterseite an den
Gewindestangen mit den mitgelieferten Unterlegscheiben und Muttern.
b. Montieren Sie die Armatur, wie im Abschnitt »Installation Arc«ab Punkt 3
beschrieben.
4. Verbinden Sie den Abfluss mit einer Siphon-Rohrmuffe. Verwenden Sie dazu
einen 22mm durchmessenden Schlauch. Sollte keine freie Siphon-Rohrmuffe zur
Verfügung stehen, ist die Schnapp-Rohrmuffe zu verwenden.
a. Platzieren Sie die Schnapp-Rohrmuffe an der der Spüle zugewandten Seite
des Siphons. Bohren Sie ein Loch mit einem Durchmesser von 13mm in das
Abflussrohr hinter der Schnapp-Rohrmuffe, um einen Abfluss zu ermöglichen.
Nutzen Sie geeignetes Dichtmittel, um die Schnapp-Rohrmuffe wasserdicht gegen
das Abwasserohr abzudichten.
Installation eines externen Ionenaustauschers
Ein externer Ionenaustauscher sollte ab 10°dH verwendet werden, um die
Kalkbildung in dem Heißwassertank des Gerätes zu vermindern und dadurch die
Wartungsintervalle zu verlängern.
Hinweis: Beachten Sie bei der Installation eines externen Ionentauschers die
mitgelieferten Anleitungen des Filterkopfes und der Filterpatrone.
Hinweis: Um den Ionentauscher bei der Erstinbetriebnahme zu spülen, verbin-
den Sie Ihn direkt mit dem Eckventil und lassen das Wasser in einen Eimer oder
Abfluss ablaufen (je nach Kapazität: 2000 l = 1 Minute, 4000l = 2 Minuten...).
1. Entfernen Sie die Brücke zwischen den Anschlüssen »zu Zubehör« und »von
Zubehör« am Untertischgerät.
2. Verbinden Sie den Einlauf am Filterkopf des externen Filters mit dem Anschluss »zu
Zubehör«, verwenden Sie dazu einen Flexschlauch mit ⅜Zoll Überwurfmuttern.
3. Verbinden Sie den Auslauf am Filterkopf des externen Filters mit dem
Anschluss »von Zubehör«, verwenden Sie dazu einen Flexschlauch mit ⅜Zoll
Überwurfmuttern.
Filterkopf Artikelnummer: 84519
Filterpatrone (Kapazität bei 10°dH)
Artikelnummer: 84500 = 4200 Liter
Artikelnummer: 84501 = 8500 Liter
Artikelnummer: 84502 = 20000 Liter
Classic
Tableau
Gewinde-
stange
Abfluss
Unterleg-
scheibe
und Mutter
Arc

11
CLAGE
DE
4. Montage
Inbetriebnahme
1. Spülen Sie die Anschlussleitungen und Rohre vor dem ersten Gebrauch gründlich
durch. Lösen Sie dazu den Flexschlauch vom Wasserzulauf der Untertischeinheit
und halten Sie ihn in einen Abfluss oder Eimer. Drehen Sie das Wasser auf
und lassen Sie es für mehrere Minuten laufen. Befestigen Sie den Schlauch
anschließend wieder am Wasserzulauf der Untertischeinheit und prüfen Sie die
Installation auf Undichtigkeiten.
2. Stellen Sie den Kohlendioxidgasdruck auf einen Nachdruck »B« von 3bar ein:
a. Gasflasche mit Selbstschlussventil: Drehen Sie den roten Sperrhebel »1«
nach unten (offen). Durch drehen der Einstellschraube »2« verändern Sie den
Nachdruck »B«. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um
den Druck zu vermindern und im Uhrzeigersinn, um den Druck zu erhöhen.
b. Gasflasche mit Handrad: Öffnen Sie das Handrad an der CO2-Flasche. Der
Druck in der Gasflasche wird in Manometer»A« dargestellt. Drehen Sie den
roten Sperrhebel»1« nach unten (offen). Durch drehen der Einstellschraube »2«
verändern Sie den Nachdruck»B«. Drehen Sie die Einstellschraube gegen den
Uhrzeigersinn, um den Druck zu vermindern und im Uhrzeigersinn, um den
Druck zu erhöhen.
3. Prüfen Sie die gasführenden Verbindungen auf Leckagen. Vorsicht, austretendes
Gas kann sehr kalt sein! Verwenden sie ein Lecksuchspray oder Seifenwasser, um
auch kleine Undichtigkeiten zu finden.
4. Wenn keine Undichtigkeiten auftreten, aktivieren Sie das Gerät, indem Sie den
Netzstecker in die Steckdose stecken.
5. Auf dem Display erscheint die Sprachauswahl. Wählen Sie ihre gewünschte
Sprache.
6. Anschließend müssen die Uhrzeit und das aktuelle Datum eingegeben werden.
Tippen Sie dazu auf die Textfelder, ändern die Werte über + und - und speichern
die Angabe durch Tippen auf den Haken.
7. Legen Sie fest, ob die Armatur Ihres Zip-Gerätes in eine Spüle bzw. ein Behälter
mit Abfluss ablaufen kann oder nur über einem Tableau ohne Abfluss positioniert
ist. Diese Angabe wird für die spätere Tankspülung benötigt.
8. Auf dem Display erscheint die Aufforderung den Filter zu spülen. Dazu wird ein
Auffangbehälter mit etwa 10Litern Fassungsvermögen benötigt.
a. Öffnen Sie die Wartungsklappe an der Vorderseite des Gerätes. Führen Sie
den Kunststoffschlauch in den Auffangbehälter und öffnen Sie das Ventil am
Schlauch.
b. Tippen Sie den grünen Pfeil, um die Spülung zu starten. Der Spülvorgang dauert
etwa zwei Minuten.
c. Schließen Sie das Ventil am Schlauch, verstauen den Schlauch im Gerät und
tippen Sie den Pfeil zum fortfahren.
9. Folgen Sie den Anweisungen für die anschließende Tankspülung. Wenn Ihre
Armatur über einer Spüle oder Tableau mit Abfluss installiert ist, aktivieren Sie
die Spülautomatik. Wenn nicht, müssen Sie bei Erscheinen der entsprechenden
Anzeige manuell Wasser zapfen, bist der Tank leer ist.
10. Auf dem Display erscheint die Aufforderung den Karbonisator mit Kohlendioxid zu
spülen. Tippen Sie den grünen Pfeil, um die Spülung zu starten. Daraufhin strömt
für 30 Sekunden Kohlendioxid durch das Gerät und hörbar aus der Armatur.
11. Stellen Sie den CO2-Regler mit einem 6mm Inbusschlüssel oder einem breiten
Schlitzschraubendreher auf eine Durchflussrate von 1,6l/min ein.
a. Drehen Sie die Stellschraube »A« des Reglers im Uhrzeigersinn, um den
Durchfluss zu verringern.
b. Drehen Sie die Stellschraube »A« gegen den Uhrzeigersinn, um den Durchfluss
1
2
A
B
A

Zip HydroTap® G5 CS100
12
DE
4. Montage
5. Gebrauch
Hinweis: Wenn das Wassersystem längere Zeit nicht genutzt wurde, lassen Sie
etwa fünf Minuten lang kaltes Wasser aus der Armatur ablaufen.
Bedienung
Classic
Betätigen Sie die blaue »Chilled« Taste, um gekühltes Wasser zu zapfen. Wenn die
Taste niedergedrückt wird, fließt gekühltes Wasser solange sie festgehalten wird (max.
15 Sek.). Wenn die Taste angehoben wird, fließt Wasser für eine im Menü einstellbare
Zeitdauer zwischen 5 und 15Sekunden. Anschließend muss die Taste in die Aus-
Stellung zurück bewegt werden.
Betätigen Sie die blaue »sparkling« Taste, um mit Kohlensäure angereichertes
Sprudelwasser zu zapfen. Wenn die Taste niedergedrückt wird, fließt Sprudelwasser
solange sie festgehalten wird (max. 15 Sek.). Wenn die Taste angehoben wird,
fließt das Sprudelwasser für eine im Menü einstellbare Zeitdauer zwischen 5 und 15
Sekunden. Anschließend muss die Taste in die Aus-Stellung zurück bewegt werden.
Classic Plus
Betätigen Sie die blaue Taste, um gekühltes Wasser zu zapfen. Wenn die Taste gedrückt
wird, fließt gekühltes Wasser solange sie festgehalten wird (max. 15 Sek.).
Betätigen Sie die weiße Taste, um Sprudelwasser zu zapfen. Wenn die Taste gedrückt
wird, fließt gekühltes Wasser solange sie festgehalten wird (max. 15 Sek.).
Mengenbefüllung: Betätigen Sie vor Auswahl der Wassersorte die Fülltaste. Nach
anschließendem kurzem Tastendruck auf die rote, blaue oder weiße Taste fließt Wasser
für eine im Menü einstellbare Zeitdauer zwischen 5 und 15Sekunden.
Touch-Free
Halten Sie die Hand ca. 1,5–5 cm vor den rechten Sensor, um gekühltes Wasser zu
Zapfen. Es fließt gekühltes Wasser, solange die Hand im Sensorbereich gehalten wird
(max. 15 Sek.). Wenn zusätzlich der hintere Sensor ausgelöst wird, fließt Wasser für
eine im Menü einstellbare Zeitdauer zwischen 5 und 15Sekunden.
Halten Sie die Hand ca. 1,5–5 cm von oben über die Armatur, um mit Kohlensäure
angereichertes Sprudelwasser zu zapfen. Es fließt sprudelndes Wasser, solange die
Hand im Sensorbereich gehalten wird (max. 15 Sek.). Wenn zusätzlich der hintere
Sensor ausgelöst wird, fließt Wasser für eine im Menü einstellbare Zeitdauer zwischen
5 und 15Sekunden.
zu erhöhen.
Um den eingestellten Durchfluss zu messen, zapfen Sie für 15Sek Sprudelwasser in
einen Messbecher. Zur Erleichterung können Sie die Füllfunktion nutzen. Diese ist
werkseitig auf 15 Sekunden voreingestellt. Multiplizieren Sie die gezapfte Menge mit
vier und Sie erhalten den Durchfluss in l/min. Der optimale Durchfluss liegt bei 1,6 l/
min.
Hinweis: Wenn Sie den Durchfluss zu hoch einstellen, wird der Karbonisator
geleert und es strömt nur noch CO2aus der Armatur.
Führen Sie die Justage nur mit geringem Drehmoment durch.
12. Das Gerät befindet sich anschließend im normalen Betriebsmodus.
13. Prüfen Sie den Wasserfluss und die Temperatur.
14. Registrieren Sie das Gerät im Internet unter www.clage.de.
Sprudelwasser-Hebel
Weiße LED
Filterzustand
Kaltwasser-Hebel

13
CLAGE
DE
5. Gebrauch
Hinweis: Um eine reibungslose Funktion der Sensorarmatur zu gewährleisten, ist
auf einen Freiraum von min. 10cm rund um den Sensorkopf zu achten.
Arc
Wählen Sie die gewünschte Wasserart durch tippen auf den Select-Taster am Zip-Hebel
der Armatur.
• Blau: Gekühltes Wasser
• Weiß: Sprudel
Drehen Sie den Hebel, um Wasser zu zapfen. Wenn der Hebel gegen den Uhrzeigersinn
gedreht wird, fließt Wasser solange der Hebel gehalten wird (max. 15 Sek.). Wird der
Hebel im Uhrzeigersinn gedreht, fließt Wasser für eine im Menü einstellbare Zeitdauer
zwischen 5 und 15Sekunden. Anschließend muss der Hebel in die Aus-Stellung zurück
bewegt werden.
Blaues Licht (Arc / Classic Plus / Classic)
• durchgängig leuchtend: Temperatur des gekühlten Wassers entspricht der
Solltemperatur.
• blinkend: das Wasser ist noch nicht auf die eingestellte Temperatur herunter
gekühlt.
Weißes Licht (Arc / Classic Plus)
• durchgängig leuchtend: Temperatur des Sprudelwassers entspricht der
Solltemperatur.
• blinkend: das Wasser ist noch nicht auf die eingestellte Temperatur herunter
gekühlt.
Weiße Filter LED (Classic)
• blinkend: Der Filter muss ausgewechselt werden. Diese LED fängt entsprechend der
Filternutzung und der im Menü eingestellten Filterkapazität an zu blinken.
Hinweis: Bei den Armaturen Arc und Celsius Arc wird der Bedarf eines Filter-
wechsels durch zyklisches Blinken aller LEDs in allen drei Farben angezeigt.
Menü
Am Untertischgerät befindet sich ein Touchscreen, an dem die Betriebsparameter des
Gerätes eingestellt und abgelesen werden können. Durch tippen auf die drei Striche
oben links gelangen Sie in das Hauptmenü. Hier können folgende Einstellungen vorge-
nommen werden:
»Allgemeine Einstellungen«
Sprache - Auswahl der im Menü verwendeten Sprache.
Datum & Uhrzeit - Einstellung des aktuellen Datums und der Uhrzeit.
»Systemeinstellungen«
Die bei der Erstinbetriebnahme notwendigen Schritte können zu Wartungszwecken
erneut aufgerufen werden:
Filter - Filterspülfunktion, Filterreset und Eingabe der Filterlebensdauer.
Filter spülen: Führen Sie den, beim Filter befindlichen, Schlauch in ein Auffangbehälter
und öffnen Sie das Absperrventil am Schlauch bevor Sie die Spülung des Filters starten.
Filter zurücksetzen: Setzt die Verbrauchsdaten für den Filter zurück.
Temperatur - Einstellung der Wassertemperaturen.
CO2Einstellungen – CO2-Spülung, CO2zurücksetzen, CO2Lebensdauer
SELECT
SAFETY
Gekühlt-,
Sprudelwasser
Zip-Hebel

Zip HydroTap® G5 CS100
14
DE
5. Gebrauch
CO2-Spülung: Im Karbonisator befindliche Luft und Wasser wird mit Kohlendioxid
herausgespült, um eine einwandfreie Funktion des Karbonisators sicherzustellen.
CO2zurücksetzen: Setzt die Verbrauchsdaten für CO2zurück.
CO2Lebensdauer: Eingabe der CO2-Lebensdauer
Zapfdauer - Einstellung der Zapfdauer bei Verwendung der Füllfunktion.
Kalibrierung Lichtsensor - Der Lichtsensor an der Classic-Armatur kann auf die
Lichtverhältnisse am Installationsort kalibriert werden. Dies ist notwendig, um eine
einwandfreie Funktion der Energiesparfunktion Ruhezustand zu gewährleisten.
Verhindern sie während der Kalibrierung direkte Sonneneinstrahlung auf die Armatur.
Leiser Betrieb -
Die Lüftergeschwindigkeit kann für einen leiseren Betrieb reduziert
werden. Dies sollte nur bei Umgebungstemperaturen erfolgen, die deutlich unter 35°C
liegen.
Reset - Deaktiviert die Passwortfunktion.
»Schutz & Sicherheit«
Passwortsicherung - Die Systemeinstellungen können durch eine vierstellige PIN gegen
Änderung durch Unbefugte gesichert werden.
»Energiesparen«
Ruhezustand - Zur Reduktion des Energiebedarfs, können die Heizfunktion und die
Kühlfunktion des Gerätes deaktiviert werden wenn das Gerät nicht benutzt wird und/
oder es dunkel wird. Alternativ kann die Kochendwassertemperatur in Ruhephasen
reduziert werden, um eine verkürzte Aufwärmzeit bei erneuter Benutzung zu erreichen.
Zeitschaltung - Die Zeitschaltung erlaubt es dem Benutzer das Gerät zu einer festge-
legten Zeit ein- oder auszuschalten. Pro Tag ist je eine AN/AUS-Periode möglich.
Energieverbrauch - Zeigt den Energieverbrauch seit Inbetriebnahme und seit dem letz-
ten Verbrauchsrest an.
Hinweis: Für eine bestmögliche Wasserhygiene empfehlen wir den Dauerbetrieb
der Kühlfunktion.
»Info«
Zeigt Geräte-spezifische Daten und eventuell aufgetretene Fehler an.
»Service«
Zum Aufruf des Servicemenüs ist ein spezielles, geräteabhängiges Passwort notwen-
dig. Bitte wenden Sie sich dazu an den Zentralkundendienst.
Natürliche Spuren
Die im Filter enthaltene Aktivkohle unterliegt natürlichen Schwankungen. Durch z.B.
Erschütterungen beim Transport kann es zu leichtem Abrieb kleiner Kohlepartikel kom-
men. Diese Partikel sind gesundheitlich unbedenklich. Sollten Sie Partikel im Wasser
wahrnehmen, folgen Sie den Anweisungen aus Kapitel 7»Filterwechsel« Unterpunkt 8.

15
CLAGE
DE
6. Hygiene und Wasserqualität
Die Verwendung des Gerät ist nur mit Wasser welches einer Trinkwasserqualität ent-
spricht zugelassen.
Zur Gewährleistung der Wasserqualität muss eine regelmäßige Wasserentnahme erfol-
gen, so dass ein täglicher Austausch des gesamten Wasserinhaltes gegeben ist. Dieses
betrifft gekühltes stilles, sowie mit CO2angereichertes Wasser.
Sollte die tägliche Nutzung mal nicht gegeben sein, empfehlen wir vor erneuter
Verwendung für einen vollständigen Wasseraustausch zu sorgen.
Zapfen Sie dafür jeweils für 15 Sekunden 3×Sprudelwasser und danach ebenfalls für
jeweils 15 Sekunden 3×gekühltes Wasser. Die Durchführung einer CO2-Spülung ver-
stärkt den Effekt einer Spülung.
Längere Nichtbenutzung
Hinweis: In ungekühltem Wasser können sich Keime schneller vermehren. Lassen
Sie daher auch bei längerer Nichtbenutzung Ihr Wassersystem eingeschaltet.
Bei längeren Zeiten der Nichtnutzung, bedingt durch z.B. Urlaub, sollte die Anlage
im Betriebsmodus verbleiben und nicht ausgeschaltet werden. Vor erneuter Nutzung
sollte auch hier ein vollständiger Wasseraustausch erfolgen.
Ist eine langfristige
Abschaltung der Anlage erforderlich, ist dieses wie folgt durchzuführen:
Gerät abschalten
1. Schließen Sie das Eckventil und trennen Sie das Gerät von der Wasserversorgung.
2. Zapfen Sie gekühltes und sprudelndes bis kein Wasser mehr fließt, um das Gerät
zu leeren.
3. Schließen Sie die CO2-Versorgung.
4. Trennen Sie das Gerät von der Spannungsversorgung.
Vor Wiederinbetriebnahme:
1. Schließen Sie die Wasserversorgung wieder an und öffnen Sie das Eckventil.
Achten Sie auf eventuelle Undichtigkeiten.
2. Stellen Sie die Spannungsversorgung wieder her.
3. Öffnen Sie die CO2-Versorgung.
4. Nach Nichtbenutzung von mehreren Tagen: Starten Sie eine CO2-Spülung
(siehe Kapitel 5»Menü« Unterpunkt »Systemeinstellungen«) und lassen Sie
anschließend mindestens 2 Liter kaltes Wasser aus der Armatur ablaufen.
Falls erforderlich, fangen Sie das Wasser in einem geeigneten Behälter auf.
5. Das Gerät ist nun wieder betriebsbereit.
Hinweis: Nach einer Nichtbenutzung von mehr als zwei Monaten, muss der interne
Filter getauscht werden, auch wenn das Wechselintervall noch nicht erreicht ist!
Gerne bietet Ihnen der CLAGE Werkskundendienst auch eine Reinigung und
Wiederinbetriebnahme Ihrer Anlage an. Sprechen Sie uns dazu gerne an.
Reinigung
Die Oberflächen des Untertischgerätes und der Armatur nur mit einem feuchten und
hygienisch unbedenklichen Tuch abwischen. Keine scheuernden, lösungsmittel- oder
chlorhaltigen Reinigungsmittel verwenden.
Die Untertischeinheit und die Armatur nicht mit einem Wasserstrahl reinigen, da dies
die Elektronik beschädigen könnte.
Wir empfehlen in regelmäßigen Intervallen die Armatur, sowie den Auslauf der
Armatur mit CLAGE Desinfekt zu reinigen. Artikelnummer: 4100-44145

Zip HydroTap® G5 CS100
16
DE
7. Wartung und Pflege
Wechsel der Kohlendioxid-Gasflasche
Der Gasdruck der Kohlendioxid-Gasflasche kann über Anzeige »A« abgelesen werden.
Wenn die Gasflasche leer ist, kann diese wie folgt ausgetauscht werden:
1. Schließen Sie den roten Sperrhebel »1« am Druckminderer.
2. Drehen Sie die Druckeinstellschraube »2« am Druckminderer bis zum Anschlag
gegen den Uhrzeigersinn (kein Druck).
3. Tauschen Sie die Kohlendioxid-Gasflasche aus.
a. Gasflasche mit Selbstschlussventil:
- Schrauben Sie die Gasflasche aus dem Druckminderer heraus.
- Schrauben Sie die neue, volle Gasflasche zügig, bis zum Anschlag in den
Druckminderer hinein.
- Sichern Sie die neue Gasflasche mit der Halterung gegen Umfallen.
b. Gasflasche mit Handrad:
- Drehen Sie das Absperrventil an der Gasflasche zu.
- Lösen sie die Überwurfmutter, die Gasflasche und Druckminderer verbindet.
- Tauschen Sie die Gasflasche aus und sichern Sie die neue Gasflasche mit der
Halterung gegen Umfallen.
- Verbinden Sie den Druckminderer mit der neuen, vollen Gasflasche. Ziehen Sie
dabei die Überwurfmutter maßvoll an.
4. Stellen Sie den Kohlendioxidgasdruck auf einen Nachdruck »B« von 3bar ein:
a. Gasflasche mit Selbstschlussventil: Durch drehen der Einstellschraube»2«
verändern Sie den Nachdruck»B«. Drehen Sie die Einstellschraube gegen den
Uhrzeigersinn, um den Druck zu vermindern und im Uhrzeigersinn, um den
Druck zu erhöhen.
b. Gasflasche mit Handrad: Öffnen Sie das Handrad an der CO2-Flasche. Durch
drehen der Einstellschraube »2« verändern Sie den Nachdruck »B«. Drehen Sie
die Einstellschraube gegen den Uhrzeigersinn, um den Druck zu vermindern und
im Uhrzeigersinn, um den Druck zu erhöhen.
5. Öffnen Sie den roten Sperrhebel am Druckminderer.
6. Prüfen Sie die gasführenden Verbindungen auf Leckagen. Vorsicht, austretendes
Gas kann sehr kalt sein! Verwenden sie ein Lecksuchspray oder Seifenwasser um
auch kleine Undichtigkeiten zu finden.
Hinweis: Der Raum, in dem eine Kohlendioxid-Gasflasche aufbewahrt wird, muss
je Kilogramm Flascheninhalt ein Raumvolumen von mindestens 17m3aufweisen!
Dies wären z.B. bei einer Ein-Kilogramm-Flasche und einer angenommen
Raumhöhe von 2,2m mindestens 7,7 m2Grundfläche.
Hinweis: Betreiben Sie die Kohlendioxid-Gasflasche ausschließlich aufrecht
stehend, um eine einwandfreie Funktion des Druckminderers und somit sie
Sicherheit des Gerätes zu gewährleisten!
Hinweis: Die Kohlendioxid-Gasflasche darf keiner Temperatur über 35°C ausge-
setzt werden! Sorgen Sie gegebenenfalls für Kühlung.
B ( 2 : 1 )
B
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
E E
F F
1
A2
Zeichnung Gasflaschenkopf
Status Änderungen DATUM Name
Gezeichnet
Kontrolliert
Norm
DATUM Name
16.07.2014 ruecker
Gasflasche mit
Selbstschlussventil
Gasflasche
mit Handrad
1
2
A
B

17
CLAGE
DE
7. Wartung und Pflege
Filterwechsel
Ein notwendiger Wechsel des internen Filters wird vom Gerät durch blinken der weißen
LED an der Classic-Armatur oder durch Blinken aller LEDs an der Arc-Armatur angezeigt.
Das Filterwechselintervall berechnet sich aus den im Menü unter Einstellungen / Filter
eingegebenen Werten für die Haltbarkeit und die maximale Filterkapazität und den
vom Gerät gemessenen Verbrauchswerten. Beim Auftreten eines unangenehmen
Geruchs oder Geschmacks kann es erforderlich sein den Filter vorzeitig auszuwechseln.
Beim Auswechseln kann Wasser aus der Filterfassung tropfen. Halten Sie Eimer und
Lappen bereit, um ausgetretenes Wasser aufzuwischen.
1. Drehen Sie die Wasserzufuhr ab, indem Sie das Eckventil schließen.
2. Öffnen Sie die Filterklappe an der Untertischeinheit.
3. Entnehmen sie den Spülschlauch, halten ihn in einem Eimer und öffnen das Ventil
zum Abbau des Wasserdrucks. Danach schließen sie das Ventil wieder.
4. Drehen Sie die Filterpatrone eine Vierteldrehung nach links, bis zum Anschlag.
5. Ziehen Sie die Filterpatrone vorsichtig nach unten aus der Filterfassung. Dabei die
Patrone nicht kippen, um das Austreten von schmutzigem Wasser zu vermeiden.
6. Packen Sie die Ersatzfilterpatrone aus und notieren Sie an vorgesehener Stelle auf
dem Etikett das aktuelle Datum. Dabei muss eine Berührung der O-Ringe und der
Öffnung des Filters vermieden werden, da dies eine Bakterienkontamination des
Filters zur Folge haben könnte.
7. Schieben Sie die neue Ersatzfilterpatrone in die Filterfassung und verriegeln Sie
diese durch eine Drehung nach rechts, bis zum Anschlag.
8. Um den neuen Filter zu spülen, aktivieren Sie am Bedienfeld des Gerätes im Menü
»Systemeinstellungen« den Punkt »Filter spülen«.
9. Setzten Sie den Verbrauchszähler für den Filter zurück indem Sie am Bedienfeld im
Menü unter »Systemeinstellungen« und »Filter zurücksetzen«den internen Filter
zurücksetzen.
10. Entsorgen Sie den gebrauchten Filter ordnungsgemäß.
Hinweis: Tauschen Sie den Filter nach einer Nichtbenutzung von mehr als zwei
Monaten, auch wenn das Wechselintervall noch nicht erreicht ist!
Weitere Wartungsarbeiten
Um einen reibungslosen Betrieb des Gerätes dauerhaft zu gewährleisten, sind
regelmäßige Wartungsarbeiten erforderlich. Kontaktieren Sie den Kundendienst für
weitere Informationen.
Schließen Sie mit uns einen Wartungsvertrag ab. Unser Kundendienst kontaktiert Sie
rechtzeitig vor der nächsten fälligen Wartung, um mit Ihnen einen Termin zu vereinba-
ren.
Wir bieten einen Filterservice an, bei dem wir mit Ihnen Ihren Verbrauch ermitteln und
Sie rechtzeitig vor dem Erreichen der errechneten Filterkapazität kontaktieren.

Zip HydroTap® G5 CS100
18
DE
8. Problemlösung
Tritt ein Problem mit Ihrem Zip HydroTap® Gerät auf, so liegt es oft nur an einer Kleinigkeit. Prüfen Sie ob Sie das Problem mit der
beiliegenden Tabelle selbst beheben können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Problem Ursache Abhilfe
Tasten leuchten nicht und kein
Wasserfluss, wenn Armatur
bestätigt wird.
Spannungsversorgung unterbrochen. Spannungsversorgung überprüfen.
Armatur ist nicht mit Untertischgerät ver-
bunden.
Steckverbindung zwischen Armatur und
Untertischgerät prüfen.
Möglicher interner Fehler. Kundendienst kontaktieren.
Kein Wasserfluss bei Betätigung
der Armatur.
Wasserversorgung unterbrochen. Wasserversorgung überprüfen.
Armatur ist nicht mit dem Untertischgerät
verbunden.
Schläuche zwischen Armatur und Untertischgerät
überprüfen.
Kochendwassertemperatur ist nicht erreicht. Warten bis die Kochendwassertemperatur
erreicht ist.
Langsames Wiederauffüllen des
Gerätes nach Entnahme. Filter verstopft. Überprüfen, ob ein notwendiger Filterwechsel durch Blinken der weißen LED angezeigt wird.
Wasser nicht kalt. Sehr häufiger Gebrauch. Warten bis die blaue Taste durchgehend leuch-
tet.
Möglicher interner Fehler. Kundendienst kontaktieren.
Alle Tasten und LEDs
blinken.
Störung der Stromversorgung. Gerät abschalten, 15 Minuten warten und erneut
einschalten.
Störung der Wasserversorgung. Wasserzulauf auf Blockierungen überprüfen.
Möglicher interner Fehler. Kundendienst kontaktieren.
Filterwechsel notwendig (Arc). Filter wechseln und Zähler zurücksetzen.
Wasser hat einen veränderten
Geschmack / Geruch.
Gerät über längeren Zeitraum nicht genutzt
(z.B. länger als ein Wochenende).
Gerät spülen (siehe hierzu Kapitel 5 »Längere
Nichtbenutzung«).
Sollte das Gerät weiterhin nicht funktionieren, wenden Sie sich bitte an:
CLAGE GmbH
Werkskundendienst
Pirolweg 4
21337 Lüneburg
Deutschland
Fon: [phone]
E-Mail: [email protected]

19
CLAGE
DE
9. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses
Gerät daher zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wertstoffkreislauf zuführen.
Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und
Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor-
mationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese halten
weitere Informationen für Sie bereit.
10. Garantie
Dieses Gerät ist ein aus hochwertigem Material hergestelltes Präzisionsgerät und wird voraussichtlich viele Jahre störungsfrei seinen
Dienst tun.
Keine Garantie wird auf die Lebensdauer einer mit dem Gerät installierten Filterpatrone gewährt, da die Patronenlebensdauer je
nach Wasserqualität und Wasserverbrauchsrate unterschiedlich sein kann.
Diese Garantiebedingungen gelten nur für den Kauf und Einsatz unserer Geräte in der Bundesrepublik Deutschland.
Für das Ausland gelten die in den Verkaufs- und Lieferbedingungen vereinbarten bzw. die gesetzlichen Garantiebedingungen des
jeweiligen Landes. Die gesetzlichen Gewährleistungsrechte (nach Erfüllung, Rücktritt, Schadenersatz und Minderung) werden durch
diese Garantie nicht berührt. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller.
Für Ihr privat genutztes Trinkwassergerät gewähren wir ab Kaufdatum eine Garantie von 24Monaten, bei gewerblicher Nutzung
beträgt die Garantie 12Monate. Voraussetzung für den Garantieanspruch ist, dass der mitgelieferte Garantieschein ordnungsgemäß
und vollständig ausgefüllt wurde. Dieser Garantieschein muss bei der Inanspruchnahme der Garantie zusammen mit dem Kaufbeleg
vorgelegt werden. Am besten ist es, wenn Sie uns den Garantieschein nach der Installation zur Registrierung einschicken.
Es besteht kein Garantieanspruch bei Schäden oder Funktionsstörungen, die aufgrund von Verkalkung, chemischer oder
elektrochemischer Einwirkung, durch unsachgemäße Verwendung, falschen Anschluss, Verschmutzung der Wasserein- oder
-auslaufarmaturen, Nichtbeachtung der Montage-, Wartungs- und Gebrauchsanleitung, eigenmächtige Eingriffe in das Gerät oder
Einbau von Ersatzteilen, die nicht vom Hersteller stammen, entstanden sind.
Die Garantie erstreckt sich ferner nicht auf die natürliche Abnutzung des Gerätes.
Sobald ein Schaden/ Mangel aufgetreten ist, muss dieser innerhalb von 14Tagen nach Erkennbarkeit uns gegenüber schriftlich
angezeigt werden. Hiernach prüfen wir, ob der Garantieanspruch zu recht besteht. Für den Fall seines Bestehens entscheiden wir,
auf welche Art der Schaden/ Mangel behoben werden soll, ob durch einen von uns autorisierten Kundendienstpartner oder durch
unseren Werkskundendienst.
Die Bezeichnungen»Zip« und »HydroTap« sind eingetragene Warenzeichen von Zip Heaters (Aust) Pty Ltd. In dieser Publikation
beschriebene Zip-Produkte werden unter einem oder mehreren der folgenden Patente hergestellt: AU675601, AU637412,
AU635979, GB0422305, GB2065848, US4354049, US5103859, und US5099825. Weitere Patente sind in Kraft und weitere
Patentanträge sind angemeldet.

Zip HydroTap® G5 CS100
20
EN
Contents
The installation template for the tray is located on the pull-out inside pages of this Manual.
1. Safety Instructions.............................................................................................21
2. Description of Appliance .......................................................................................22
3. Technical Data ................................................................................................22
4. Installation...................................................................................................23
Installing Classic, Classic Plus, Touch Free..........................................................................24
Installation Arc................................................................................................24
Installing the undersink unit ....................................................................................26
Optional: Installing the draining tray. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Installing an external ion exchanger..............................................................................28
Commissioning ...............................................................................................29
5. Use .........................................................................................................30
Operation ....................................................................................................30
Menu........................................................................................................31
6. Hygiene and Water Quality .....................................................................................33
Long period of non-use.........................................................................................33
Cleaning .....................................................................................................33
7. Cleaning and Maintenance .....................................................................................34
CO2Bottle Replacement ........................................................................................34
Filter Replacement.............................................................................................35
Further maintenance...........................................................................................35
8. Troubleshooting...............................................................................................36
9. Environment and Recycling .....................................................................................37
10. Warranty ...................................................................................................37
Quick Guide ....................................................................................................56
